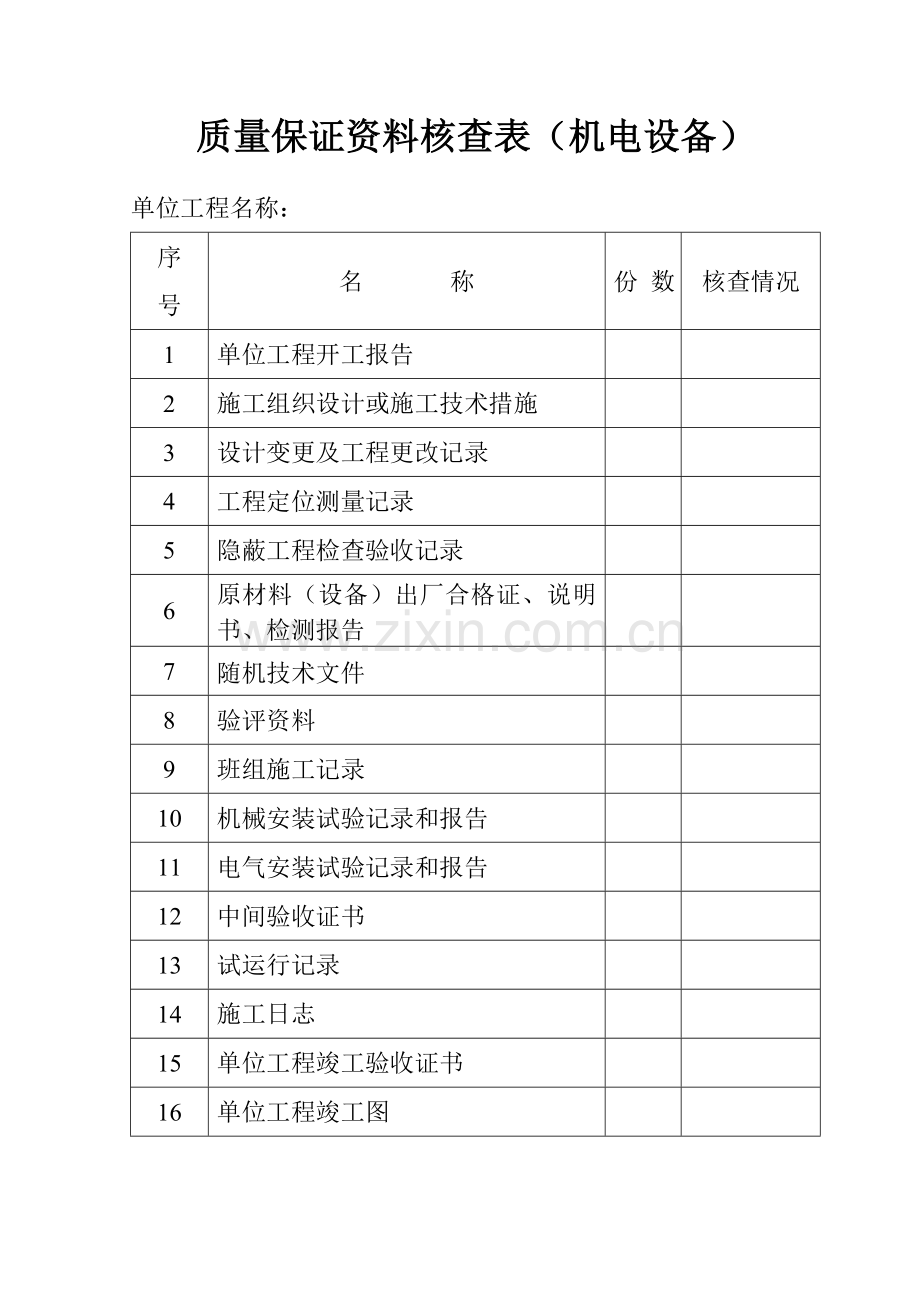

质量保证资料核查表（机电设备）
单位工程名称：
序 号
名 称
份 数
核查情况
1
单位工程开工报告
2
施工组织设计或施工技术措施
3
设计变更及工程更改记录
4
工程定位测量记录
5
隐蔽工程检查验收记录
6
原材料（设备）出厂合格证、说明书、检测报告
7
随机技术文件
8
验评资料
9
班组施工记录
10
机械安装试验记录和报告
11
电气安装试验记录和报告
12
中间验收证书
13
试运行记录
14
施工日志
15
单位工程竣工验收证书
16
单位工程竣工图

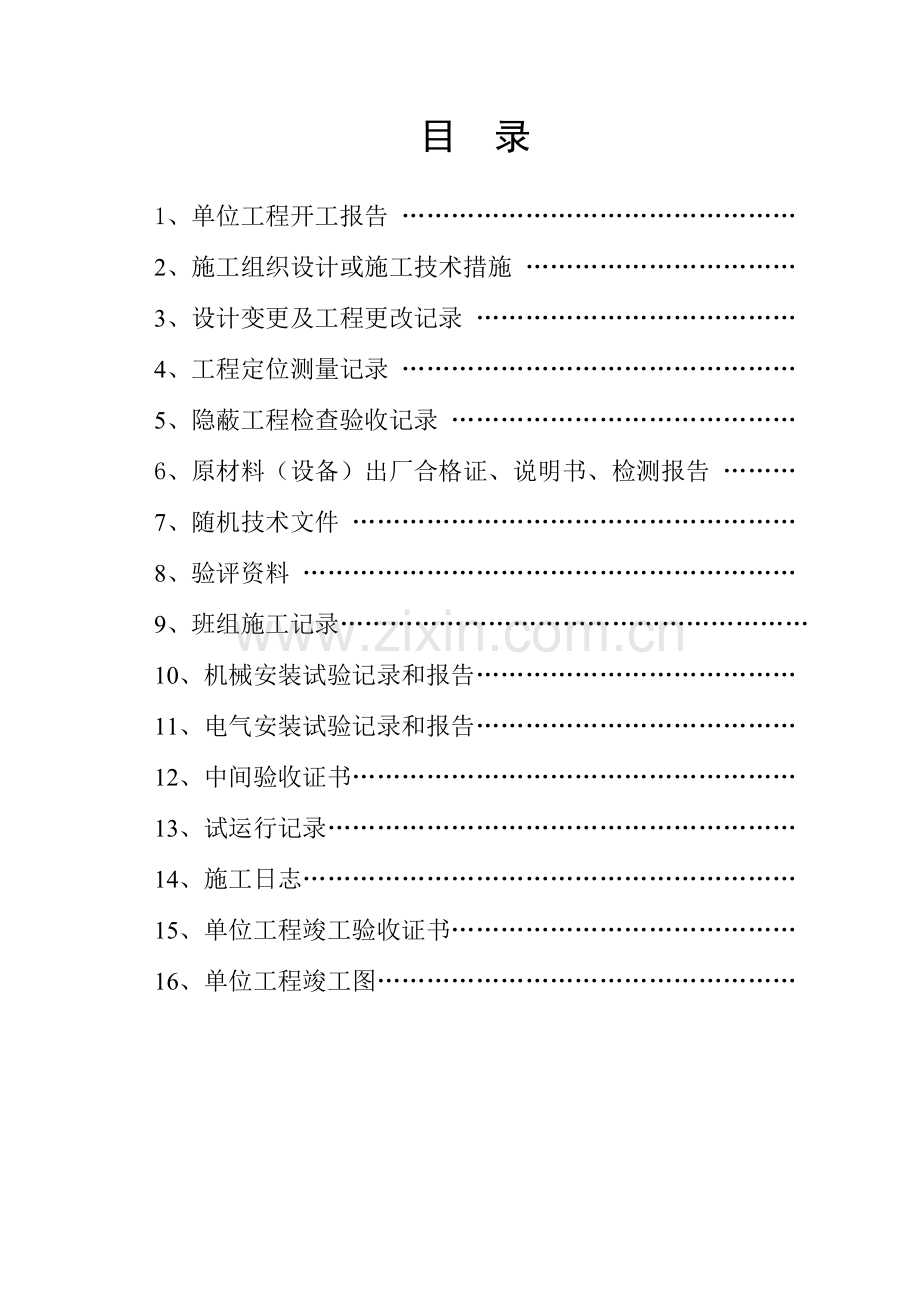

目 录
1、单位工程开工报告 …………………………………………
2、施工组织设计或施工技术措施 ……………………………
3、设计变更及工程更改记录 …………………………………
4、工程定位测量记录 …………………………………………
5、隐蔽工程检查验收记录 ……………………………………
6、原材料（设备）出厂合格证、说明书、检测报告 ………
7、随机技术文件 ………………………………………………
8、验评资料 ……………………………………………………
9、班组施工记录…………………………………………………
10、机械安装试验记录和报告…………………………………
11、电气安装试验记录和报告…………………………………
12、中间验收证书………………………………………………
13、试运行记录…………………………………………………
14、施工日志……………………………………………………
15、单位工程竣工验收证书……………………………………
16、单位工程竣工图……………………………………………
施
工
图
及
图
纸
会
审
记
录
单
位
工
程
开
工
报
告
质
量
检
验
评
定
表
开工报告
单位工程名称
工程地点
计划开工时间
实际开工时间
施工单位名称
工程造价
设计
施工
工程量及简要内容
施工单位：
年 月 日
监理单位：
年 月 日
建设单位：
年 月 日
工程开工/复工报审表
工程名称： 编号：
致： （监理单位）
我方承担的 工程，已完成了以下各项工作，具备开工/复工条件，特此申请施工，请核查并签发开工/复工指令。
附：1、开工报告
2、（证明文件）
承包单位（章）
项目经理
日 期
审查意见：
项目监理机构
总监理工程师
日 期
图纸会审纪要
工程名称
时间
建设单位
设计单位
监理单位
安装单位
序号
发现问题
解决办法
1
2
3
4
5
6
7
8
建设单位：
年 月 日
设计单位：
年 月 日
监理单位：
年 月 日
安装单位：
年 月 日
主斜井移交安装会议纪要
时间：
地点：
参加人员：
会议内容：
参加单位：建业煤炭有限责任公司
郑煤集团工程有限公司
河南理工大学建设工程监理所
竣工报告
工程名称
开工日期
工程地点
施工工期
工程造价
竣工日期
工程量及主要内容：
建设单位：
工程负责人：
年 月 日
监理单位：
工程负责人：
年 月 日
施工单位：
工程负责人：
年 月 日
单位工程移交证书
工程名称
开工日期
工程地点
施工期
工程造价
竣工日期
工程量及主要内容：
具备的条件：
建设单位：
工程负责人：
年 月 日
监理单位：
工程负责人：
年 月 日
施工单位：
工程负责人：
年 月 日
施工措施审批表
工程名称：
建设单位
监理单位
施工单位
总工程师
安全检查科
工程技术科
项目经理：
年 月 日
审核：
年 月 日
编制：
年 月 日
施工组织设计审批表
工程名称
编制人员
编制日期
审核审批人员及审批意见
安全审查意见：
审查人：
职务：
审核意见：
审核人：
职务：
审批意见：
批准人：
职务：
井筒装备非标加工质量检查表
工程名称
分项工程名称
项目名称
检查内容
序号
1
2
3
4
5
6
7
8
序号
1
2
3
4
5
6
7
8
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
检查结果
现场负责人：
班 长：
检查：
年 月 日
电力电缆敷设质量报告
使用地点
安装单位
电缆型号
安装日期
电缆电压
电缆长度
额定电压
用 途
检查项目
检查方法
外 观 检 查
托 架
电缆与铁路、公路
管路交叉接近的净距
电缆内侧弯曲半径
与电缆外径之比
电 缆 保 护
接 地
电 缆 沟
电缆标志牌及标准
电缆头制作
芯线与设备连接
绝 缘 电 阻
施工组长： 制表：
中间验收证书
年 月 日
工程项目名称
工程类别
单位工程名称
工程地点
开工日期
验收日期
年月日
工程量及简要内容
验收意见
建设单位
监理单位
施工单位
公章
年月日
公章
年月日
公章
年月日
工程竣工验收证书
年月日
建设单位
工程地点
工程类别
工程名称
工程总价
工程质量
开工日期 年 月 日
竣工日期 年 月 日
验收日期 年 月 日
工程量及简要内容
验收意见
建设单位
监理单位
施工单位
（公章）
年月日
（公章）
年月日
（公章）
年 月 日
施工组织设计（方案）报审表
工程名称： 编号：
致： （监理单位）
我方已根据施工合同的有关规定，完成了__________________________工程施工组织设计(方案)的编制,并经我单位上级技术负责人审查批准,请予以审查。
附：施工组织设计（方案）
承包单位(章) _________________
项 目 经 理___________________
日 期___________________
专业监理工程师审查意见:
专业监理工程师___________________
日 期___________________
总监理工程师审核意见:
项目监理机构___________________
总监理工程师___________________
日 期___________________
质
量
检
验
评
定
表
单位工程质量综合评定表
工程名称： 施工单位：
开工日期： 年 月 日 竣工日期： 年 月 日
项 次
项 目
评定情况
1
分部工程评定汇总
共 分部
其中优良 分部
优良率 ％
2
质量保证资料评定
共核查 项
其中符合要求 项
经鉴定符合要求 项
3
观感质量评定
应得 分
实得 分
得分率 ％
评定等级
施工单位：
评定等级
监理单位：
评定等级
建设单位：
单位工程观感质量评定表
工程名称：
序 号
项 目
要 求
标准分
实得分
1
机房布置
及卫生
布置符合设计要求，机房（硐室）清洁，无灰尘、杂物及油污
1
2
管线布置
美观、整齐，符合设计标准要求
1
3
密封性能
密封完好，无渗漏，符合标准要求
1.5
4
照明
硐室照明灯具完好，布置符合设计及标准要求
1
5
设备
铭牌标志及零部件完整表面无磕碰、损伤，符合设计及标准要求
2
6
试动转
运转正常，符合标准或技术文件要求
3.5
合计
10
评定等级
施工单位：
核定等级
监理单位：
核定等级
建设单位：
分部工程质量评定表
单位工程名称：
分部工程名称： 分部工程性质：
序号
分项工程名称
等 级
性 质
备 注
合格
优良
1
2
3
4
5
6
7
…
合 计
优良率 ％
评
定
等
级
施工单位：
核
定
等
级
监理单位：
核定等级
建设单位：
报验申请表
工程名称： 编号：
致： （监理单位）
我单位已完成了 工作，现报上该工程报验申请表，请予以审查和验收。
附件：
承包单位（章）
项目经理
日 期
审查意见：
项目监理机构
总/专业监理工程师
日 期
分项工程质量检验评定表
单位工程名称： 分项工程名称：
分部工程名称： 分项工程性质：
保证项目
项 目
质量情况
1
2
3
…
基本项目
项 目
质量情况
1
2
3
4
5
6
7
8
9
10
等级
1
2
3
…
允许偏差项目
项 目
允许
偏差
(mm)
实测值(mm)
1
2
3
4
5
6
7
8
9
1
2
3
…
质量保证资料
项 目
质量情况
1
2
3
…
检查结果
保证项目
检查 项，合格 项
基本项目
检查 项，其中优良 项，优良率 ％
允许偏差项目
实测 点，其中合格 点，合格率 ％
质量保证资料
评定等级
工程负责人：
工长：
班组长：
核定等级
质量检查员：
年 月 日
注：分项工程性质是指该分项工程为主要分项工程或一般分项工程。
分项工程质量检验评定表
单位工程名称： 分项工程名称：
分部工程名称： 分项工程性质：
保证项目
项 目
质量情况
1
2
3
…
基本项目
项 目
质量情况
1
2
3
4
5
6
7
8
9
10
等级
1
2
3
…
允许偏差项目
项 目
允许
偏差
(mm)
实测值(mm)
1
2
3
4
5
6
7
8
9
1
2
3
…
质量保证资料
项 目
质量情况
1
2
3
…
检查结果
保证项目
检查 项，合格 项
基本项目
检查 项，其中优良 项，优良率 ％
允许偏差项目
实测 点，其中合格 点，合格率 ％
质量保证资料
评定等级
工程负责人：
工长：
班组长：
核定等级
质量检查员：
年 月 日
注：分项工程性质是指该分项工程为主要分项工程或一般分项工程。
工程定位测量记录表
工程名称
施工单位
项目经理
测 量
基 准 点
后 视
前 视
高 程
备 注
施工单位
日期
监理单位
日期
建设单位
日期
测量复测记录表
工程名称
施工单位
项目经理
测量
施工单位
日期
监理单位
日期
建设单位
日期
电气工程接地电阻测试记录
工程名称
施工单位
仪表型号
测试记录
引下形式
天气情况
接地类型
防雷接地
保护接地
重复接地
接地
接地
接地
组别及实测数据
1
2
3
4
5
6
7
8
9
设计要求
测试结论
建设单位
（公章）
年 月 日
监理单位
（公章）
年 月 日
施工单位
（公章）
年 月 日
质量保证资料核查表（机械设备）
单位工程名称：
序 号
名 称
份 数
核查情况
1
单位工程开工报告
2
* 施工图及图纸会审记录
3
* 施工组织设计或施工技术措施
4
* 班组施工记录
5
* 隐蔽工程检查验收记录
6
单位工程质量事故及处理记录
7
设计变更及工程更改记录
8
单位工程竣工报告
9
材料（设备）代用单
10
单位工程竣工图
11
原材料（设备）出厂合格证
12
工程定位测量记录
13
设备基础检查记录
14
管路试压检查记录
15
空、重载调试记录
16
二次灌浆强度试验记录
17
随机技术文件
18
开箱检查及设备零部件清点记录
19
压力容器耐压试验记录
20
排水管路灌水、通水试验记录
注：①本表作为矿井和选煤厂机械设备安装工程通用表格，各设备可根据自己的要求进行选择和增减项目；
②合格证、试（检）验单或记录单内容应整齐、准确、真实，抄件应注明原件存放单位，并有抄件人、抄件单位的签字和盖章；
③有*者为分项工程评定的质保资料，单位工程评定时应复查。
质量保证资料核查表
（金属井架及井筒装备）
单位工程名称：
序 号
名 称
份 数
核查情况
1
单位工程开工报告
2
* 施工图及图纸会审记录
3
* 施工组织设计或施工技术措施
4
* 班组施工记录
5
* 隐蔽工程检查验收记录
6
单位工程质量事故及处理记录
7
设计变更及工程更改记录
8
单位工程竣工报告
9
材料（设备）代用单
10
单位工程竣工图
11
原材料（设备）出厂合格证
12
工程定位测量记录
13
二次灌浆强度试验记录
14
锚固力试验报告
15
焊接焊缝、焊材检查记录
16
制作、防腐蚀、安装原始记录
17
试运转记录
注：①本表作为矿井金属井架、井筒装备及其它安装工程通用表格，各设备、设施可根据自己的要求进行选择和增减项目；
②合格证、试（检）验单或记录单内容应整齐、准确、真实，抄件应注明原件存放单位，并有抄件人、抄件单位的签字和盖章；
③有*者为分项工程评定的质保资料，单位工程评定时应复查。
质量保证资料核查表（电气设备）
单位工程名称：
序 号
名 称
份 数
核查情况
1
单位工程开工报告
2
* 施工图及图纸会审记录
3
* 施工组织设计或施工技术措施
4
* 班组施工记录
5
* 隐蔽工程检查验收记录
6
单位工程质量事故及处理记录
7
设计变更及工程更改记录
8
单位工程竣工报告
9
材料（设备）代用单
10
单位工程竣工图
11
原材料（设备）出厂合格证
12
工程定位测量记录
13
设备基础检查记录
14
随机技术文件
15
开箱检查及设备零部件清点记录
16
接地电阻测试记录
17
电气设备试验、调试、试运转记录
注：①本表作为矿井和选煤厂机械设备安装工程通用表格，各设备可根据自己的要求进行选择和增减项目；
②合格证、试（检）验单或记录单内容应整齐、准确、真实，抄件应注明原件存放单位，并有抄件人、抄件单位的签字和盖章；
③有*者为分项工程评定的质保资料，单位工程评定时应复查。
单位工程观感质量评定表
工程名称：
序 号
项 目
要 求
标准分
实得分
1
机房布置
及卫生
布置符合设计要求，机房（硐室）清洁，无灰尘、杂物及油污
1
2
管线布置
美观、整齐，符合设计标准要求
1
3
密封性能
密封完好，无渗漏，符合标准要求
1.5
4
照明
硐室照明灯具完好，布置符合设计及标准要求
1
5
设备
铭牌标志及零部件完整表面无磕碰、损伤，符合设计及标准要求
2
6
试动转
运转正常，符合标准或技术文件要求
3.5
合计
10
评定等级
施工单位：
核定等级
监理单位：
核定等级
建设单位：
班
组
施
工
记
录
施工组织设计
工程名称：郑煤集团建业煤炭有限责任公司
主斜井大倾角胶带机安装
编制人：
审核人：
批准人：
郑煤集团工程有限公司
二00 年 月 日
目 录
第一章 工程概况…………………………………………
第二章 工程主要工程量…………………………………
第三章 施工方案和施工方法……………………………
第四章 确保安全施工的技术组织措施…………………
一、安全保证体系………………………………………………
二、安全技术保证措施…………………………………………
三、施工准备……………………………………………………
四、施工方法……………………………………………………
第五章 工程施工质量保证措施…………………………
一、质量保证体系………………………………………………
二、质量管理制度………………………………………………
三、控制质量遵循的原则………………………………………
四、质量保证措施………………………………………………
第六章 确保工期的技术组织措施……………………
一、工期控制方法………………………………………………
二、工期保证体系………………………………………………
三、工期保证措施………………………………………………
第七章 确保文明施工的组织措施……………………
第八章 环境保护及职业健康…………………………
第九章 施工进度计划网络图…………………………
第一章 工程概况
郑煤集团建业煤炭有限责任公司位于登封市东金店乡刘庄村境内，郑煤集团白坪井田东南部。建业公司暗主斜井大倾角胶带机由煤炭工业部郑州设计院设计，郑煤集团工程有限公司安装。
暗主井落底标高+76m，斜长399m，倾角26.50，半圆拱断面净宽3.5m，墙高1.25m，净断面9.2m2，锚喷支护。铺设一架800mm宽大倾角胶带输送机，带速V=2m/s，输送能力Q=225t/h，钢丝绳芯ST1600，液压拉紧。电动机YB3554—4，280KW，10KV，减速器H3SH15A—40+风扇冷却，液粘软启动。
第二章 主要工程量
一、 找正校准基准线 1天
二、 安装机尾架 3天
三、 安装中间架 13天
四、 安装机头架 6天
五、 铺设皮带，硫化接头 15天
六、 安装电控系统 6天
七、 安装皮带保护 4天
八、 调试运行 7天
第三章 施工方案的选择及施工方法
一、施工前准备工作分为三部分进行
施工前的准备工作：施工技术准备工作；施工临时设施准备工作；施工材料、工具及构件加工准备工作。
1．施工技术准备工作
（1）首先组织施工技术人员与矿方、设计单位对施工图进行会审，并由设计单位进行技术交底，对施工图中的疑问及时向设计单位反映，确定解决方法，以利于施工；其次组织参加施工的人员学习国家相关的质量标准规范，贯彻《施工组织设计》，向施工人员进行工程技术交底和安全注意事项交底。
（2）与矿方及有关部门联系，安排地面加工场地及小型材料库房，并解决电源、风源及水源，派人熟悉运输路线及施工现场，以便于施工。
（3）与测量人员联系，进行测量交点，要求井筒十字中心线基准点必须三个点位以上，标高基准点两个以上，以便校核，并进行测量布点及工程测量资料交接。同时结合井筒实际状况，考虑井筒内临时通风和排水，对安装质量及安全方面的负面影响，合理安排施工方法，确保施工工期。
2.施工临时设施准备工作
临时设施、设备的选择见附表
井筒交于我方后，井口设施布置及井口、天轮平台改装等应按如下顺序进行（首先应进行井筒十字中心线、标高的测量布点）。
3.施工材料、工具的准备及构件加工
根据设计及安装工艺，施工材料、工具必须准备充分，合理布置材料及其加工场地，构件加工时，应严格遵照设计及质量验收规范要求，特别注意罐道的平直度检查，不合格者严禁入井安装，结合安装工艺进行合理，精确加工，保证构件加工质量。
二、施工布置
1.暗主斜井强力胶带输送机的机尾架，机架（H架）的下放、运输，由原来暗主井新安装的回柱绞车担负。
2.机头大件的起吊采用导链起吊 。
三、施工方案及方法
Ⅰ、施工方案
1．第一阶段：暗主斜井大倾角胶带输送机机尾的安装、调试。
2．第二阶段：暗主斜井大倾角胶带输送机机头的安装、调试 。
3．第三阶段：中间架的安装、皮带的铺设、硫化。
4. 第四阶段：电气安装、调试。
5. 第五阶段：整机试运行。
Ⅱ、施工方法
1．安装
（1）安装前应根据验收条件进行验收，并熟悉安装技术要求及输送机图纸要求。安装技术要求见《机械设备安装工程施工及验收规范》TJ231（四）-78，并按《土建任务书》及基础图检查地基尺寸，平面精度等是否符合要求。
（2）对照装配表清点零部件数量，检查质量，以便运输和安装输送机的固定部件。
（3）清理巷道底部，平整驱动装置、机头装置、张紧等巷道底板，以便运输和安装输送机的固定部件。
（4）按顺序将输送机各部件运至安装部位，整个机身要求平直。头尾架安装精度见下表：
两侧轴承座底面平面度
1.5mm
两侧轴承座螺栓孔间距偏差
±2.0mm
（5）驱动装置各部件：电机、软起动、减速器、制动器安装后，应保证减速器输出轴与传动滚筒中心线不同轴度允差0.4mm，棒销齿型式联轴器的径向位移不大于0.4mm。
（6）安装后启动前后检查：a各润滑处所注润滑油牌号，数量是否符要求。b检查液力软起动中注入介质质量、数量是否与传动功率匹配。c检查减速器油箱量、油质是否符合要求。d各转动部分转动灵活，有无卡碰现象。
（7）检查基础及部件中连接是否紧固。
（8）输送带接应硫化强度应按照MT/T318.1-1997标准执行。
四、临时设备的选择及起吊设备强度校验
1．施工临时设备、设施（见附表）
2．起吊设备强度校验（见附表）
五、安装质量标准
（一）、中间架安装质量要求：
1、中间架支腿按图纸设计要求支设浇灌， 混凝土配比严格遵循设计要求，支腿下部严禁虚空或浇灌不实。
2、支腿混凝土基墩必须浇灌在地平以下，严禁基墩外漏，若受地平限制且支腿较短时，可采用调节支腿进行调节。
3、中间架安装完成后，其中心偏离胶带输送机设计中心线的允许差为：±5mm，同一段中间架内两根槽钢上平面高差不允许超过±3mm。
4、支腿、槽钢、托辊架等之间的连接螺栓必须齐全紧固，严禁缺钉少帽，螺栓穿向必须一致。
（二）、胶带接头硫化质量要求：
1、严格按照图纸的要求和工作程序进行作业。
2、胶带接头成型后不得出现虚泡、松边、钢丝绳外漏、接头压接不实等现象。
3、胶带接头中心线必须与胶带中线对正重合。
（三）、机头架、传动件、机尾架安装质量要求：
1、机头架、机尾架轴向中心线应与输送机纵向中心线相互垂直，纵向中心线应与输送机纵向中心线对正重合（允许偏差±10mm）。
2、设备安装完成运行时，机头架、传动架、传动件等不得出现较大振动，机尾架能够在张紧行程内自由滑行且保证胶带张力适度。
未提及按《煤矿机电安装工程质量检验评定标准》中有关章节严格要求执行。
六、施工劳动组织
项目经理：丁龙海
施工负责人：丁龙海
技术负责人：
安全管理负责人：
质量管理负责人：
物资供应管理负责人：
财务管理负责人：
参加施工人员共计60人，其中副厂长2人，组长2人，技术员2人，工程师1人，电焊工 8人，电工10人，钳工20人，其它15人。
七、施工总平面图及临时设施布置图（见附图）
八、施工进度计划网络图（见附）
第四章 确保安全施工的技术组织措施
一、安全保证体系
项目经理
技术员 施工员 安全员
作业班组 作业班组 作业班组
施工工人 施工工人 施工工人
在该体系中各级人员的责任如下：
1.项目经理
认真贯彻执行劳动和安全生产政策、法令和规章制度。组织审批安全技术措施计划并实施。每周召开一次安全活动会议，讨论安全生产动态，分析事故发生的原因，提出安全教育的重点，解决安全生产中的问题。
2.施工员
对所负责的施工项目的安全生产负责任，对所负责的施工项目的安全生产负直接责任。认真执行安全生产规章制度，不违章指挥。制定和
实施安全技术措施，经常进行安全检查。组织生产工人学习安全操作规程，教育工人不违章作业。认真消除事故隐患。对施工现场的电气、机械设备等组织验收，合格后交付工人使用。生产与安全发生矛盾时，生产必须服务安全。发生工伤事故立即上报，保护现场，参加事故的调查处理，并认真分析事故的原因，提出和改进措施。
3.生产班组长
遵守安全生产规章制度，领导班组进行安全作业。认真执行安全交底，开好班前、班后安全会，有权拒绝违章指挥，制止违章冒险作业。班前对所使用的机具设备及防护用品和作业环境进行安全检查，发现问题立即整改。
4.安全员
协助工地负责人和班组长对工人进行正常的安全教育，检查和督促工人遵守安全操作规程和安全生产规章制度，制止违章指挥和作业。经常检查安全防护设施，督促工人正确使用安全设施和防护用品，发现不安全因素及时处理或报告。
5.生产工人
积极参加安全活动，学习安全知识，提高安全技术水平。严格执行安全操作规程和生产规章制度，不违章冒险作业。发现工作面险情和隐患，迅速采取防护措施，并及时报告。正确使用安全装置和防护用品。对不符合安全的指令、有权拒绝执行。
二、安全技术保证措施
大倾角胶带输送机的安装是一项重要的安装工程项目，所以要求所有的施工人员树立“百年大计、质量第一”的思想，每道工序要严格按质量标准施工，充分发挥全面质量管理QC小组的作用，使工程达到优良标准。同时，因该井筒坡度大，施工条件差，工期紧，任务重，为保证施工人员、施工设备的安全，确保工期及工程质量，文明施工、树立企业良好形象，特制定以下措施：
（一）施工注意事项
1、开工项目部要向全体施工人员贯彻施工措施，交代设计的技术要求，达到人人心中有数，且熟悉施工过程，操作方法及质量标准。
2、认真填写施工记录和施工日志，施工测量记录由当班测量人员填写，施工日志由值班负责人填写，交接班记录由钳工班长填写。
3、每班都要开班前会，布置当班工作内容和注意事项，坚持交接班制度。
4、所有施工设施、设备、工具，在开工前由安检处、质量部门组织矿区班组共同进行一次详细的检查，未经检查发现有问题的设备、工具不得投入使用。
5、参加施工人员必须服从统一指挥，精力集中，坚守岗位，持证上岗，遵守岗位操作规程，严禁串岗、脱岗、缺岗施工。
6、施工过程中，认真做好防火防盗保安工作，备足量的消防设备，由消防负责人监督检查管理。
（二）入井须知
1、施工人员认真学习《三大规程》，并严格遵守其有关规定，遵守劳动组织纪律，严禁班前喝酒。
2、所有入井人员均须带安全帽、穿胶靴等必须劳动保护用品，带好矿灯，禁止穿化纤衣物和携带烟火及易燃物品。
3、高空和井筒作业必须佩戴安全
展开阅读全文
浙ICP备2021020529号-1 | 浙B2-20240490
