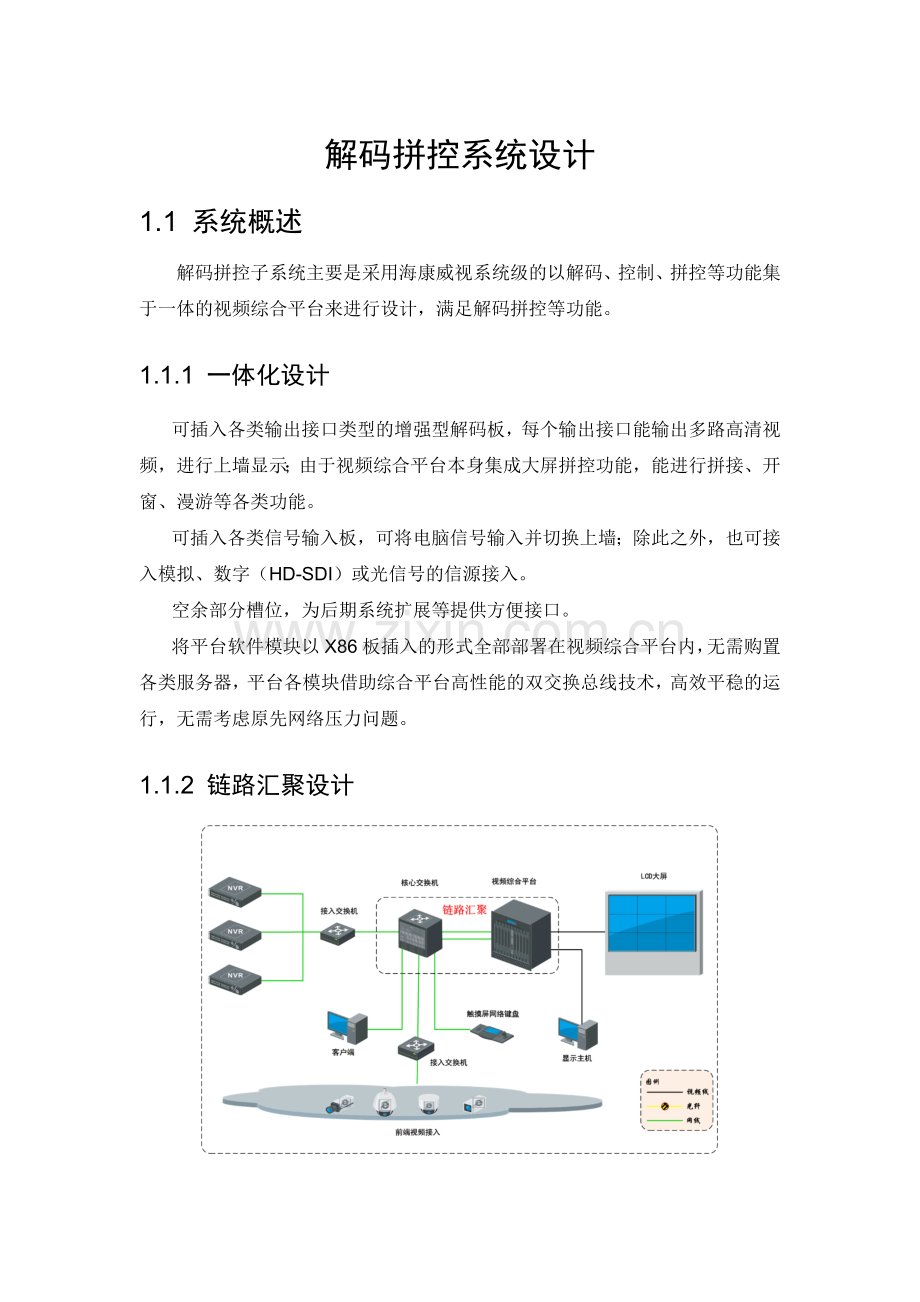

解码拼控系统设计
1.1 系统概述
解码拼控子系统主要是采用海康威视系统级的以解码、控制、拼控等功能集于一体的视频综合平台来进行设计，满足解码拼控等功能。
1.1.1 一体化设计
可插入各类输出接口类型的增强型解码板，每个输出接口能输出多路高清视频，进行上墙显示；由于视频综合平台本身集成大屏拼控功能，能进行拼接、开窗、漫游等各类功能。
可插入各类信号输入板，可将电脑信号输入并切换上墙；除此之外，也可接入模拟、数字（HD-SDI）或光信号的信源接入。
空余部分槽位，为后期系统扩展等提供方便接口。
将平台软件模块以X86板插入的形式全部部署在视频综合平台内，无需购置各类服务器，平台各模块借助综合平台高性能的双交换总线技术，高效平稳的运行，无需考虑原先网络压力问题。
1.1.2 链路汇聚设计

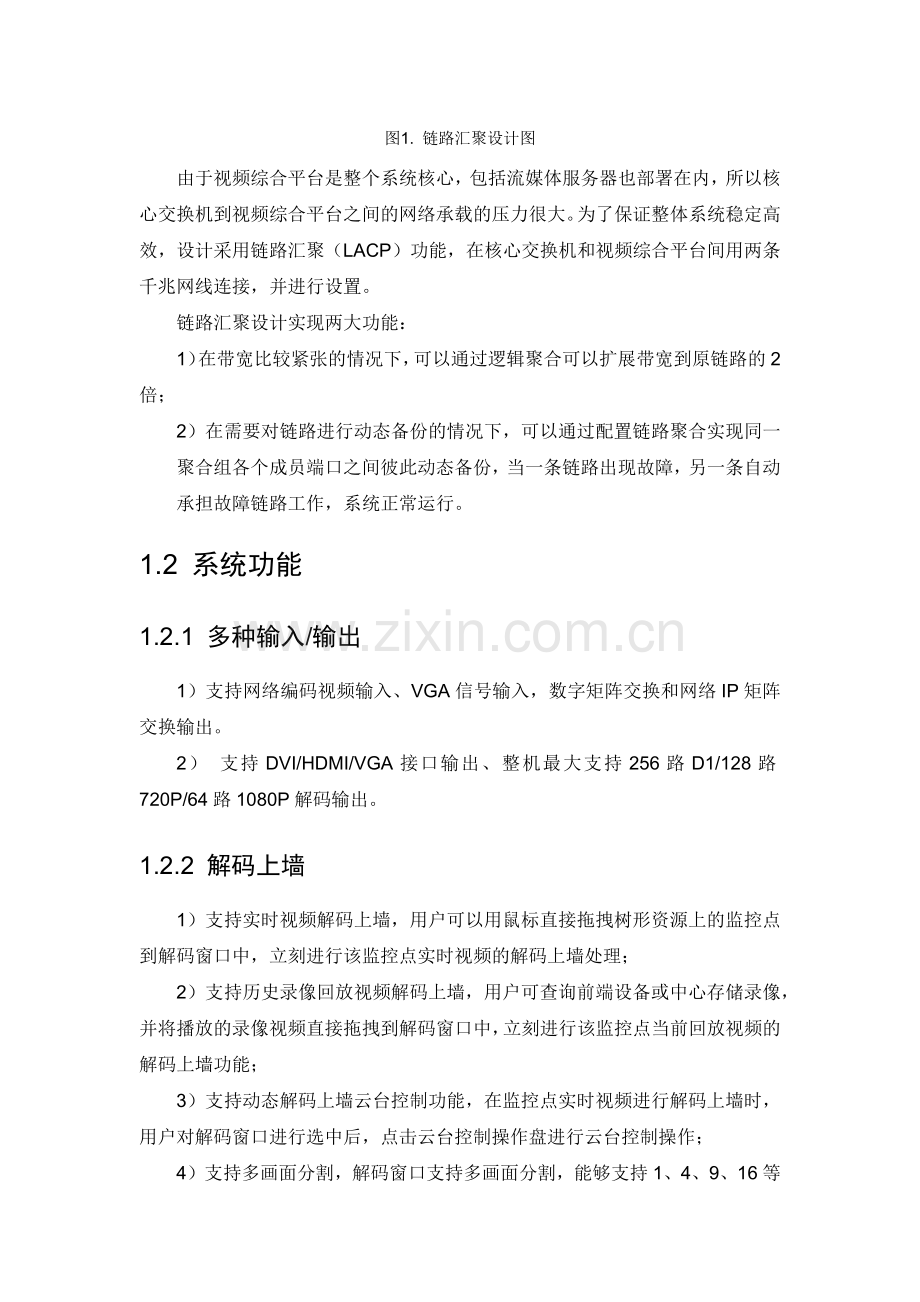

图1. 链路汇聚设计图
由于视频综合平台是整个系统核心，包括流媒体服务器也部署在内，所以核心交换机到视频综合平台之间的网络承载的压力很大。为了保证整体系统稳定高效，设计采用链路汇聚（LACP）功能，在核心交换机和视频综合平台间用两条千兆网线连接，并进行设置。
链路汇聚设计实现两大功能：
1）在带宽比较紧张的情况下，可以通过逻辑聚合可以扩展带宽到原链路的2倍；
2）在需要对链路进行动态备份的情况下，可以通过配置链路聚合实现同一聚合组各个成员端口之间彼此动态备份，当一条链路出现故障，另一条自动承担故障链路工作，系统正常运行。
1.2 系统功能
1.2.1 多种输入/输出
1）支持网络编码视频输入、VGA信号输入，数字矩阵交换和网络IP矩阵交换输出。
2） 支持DVI/HDMI/VGA接口输出、整机最大支持256路D1/128路720P/64路1080P解码输出。
1.2.2 解码上墙
1）支持实时视频解码上墙，用户可以用鼠标直接拖拽树形资源上的监控点到解码窗口中，立刻进行该监控点实时视频的解码上墙处理；
2）支持历史录像回放视频解码上墙，用户可查询前端设备或中心存储录像，并将播放的录像视频直接拖拽到解码窗口中，立刻进行该监控点当前回放视频的解码上墙功能；
3）支持动态解码上墙云台控制功能，在监控点实时视频进行解码上墙时，用户对解码窗口进行选中后，点击云台控制操作盘进行云台控制操作；
4）支持多画面分割，解码窗口支持多画面分割，能够支持1、4、9、16等多种分割模式
1.2.3 拼控管理
1）支持大屏拼接功能，系统支持模数混合矩阵接入，能够实现模数混合矩阵解码板大屏拼控功能，通过鼠标框选的方式，快速的将多个独立的解码窗口拼接成一个大屏，适用于高清画面等需要重点监控的视频；
2）支持开窗漫游功能，大屏拼接后用户可以选择最多打开三个漫游窗体，漫游窗体图像可以叠加和自由调节位置和大小，满足更多用户个性化图像解码上墙的需要。
1.2.4 报警上墙
1）支持单屏报警上墙，用户可以在独立的监视屏或拼接大屏中进行报警上大屏配置，当计划内的报警产生时能够在配置的大屏中进行报警上墙功能，整个配置可按监视屏配置多个报警，各个监视屏可独立配置；
2）支持报警场景切换，用户可以单独配置一个报警场景，当该报警场景上配置的报警触发时，电视墙自动切换到报警场景中，并进行相应的视频解码上墙显示。
1.2.5 其他功能
视频综合平台集成了视频输入、输出，视频编码、解码，大屏拼接控制、视频开窗、漫游等功能，将原来需要多个设备才能实现的功能集中在一台设备上，从而降低了设备之间连接线缆的成本，减少了故障点，减少了设备空间占用，为整个机房的美观创造了良好条件。
1.3 主要设备选型
1.3.1 DS-B20系列

机箱系统（标配）
名称
型号
说明
主机箱系统
DS-B20-S14-A
包括18U机箱、2个电源适配器、1块主控板
主机箱系统
DS-B20-S10-A
包括14U机箱、2个电源适配器、1块主控板
主机箱系统
DS-B20-S07-A
包括11U机箱、2个电源适配器、1块主控板
主机箱系统
DS-B20-S05-A
包括8U机箱、2个电源适配器、1块主控板
主机箱系统
DS-B20-S03-A
包括7U机箱、2个电源适配器、1块主控板
视音频编码子系统（选配）
名称
型号
说明
SDI编码板
（HD-SDI）
DS-6416HFH-B20S
16个SDI输入接口
16个SDI环通输出
支持16路RS485云台控制
DS-6416HFH-B20SA
16个SDI输入接口
16个BNC音频输入
支持16路RS485云台控制
SDI编码板
（3G-SDI）
DS-6408HFH-B20ES
8个SDI输入接口
8个SDI环通输出
支持8路RS485云台控制
DS-6408HFH-B20ESA
8个SDI输入接口
8个BNC音频输入
支持8路RS485云台控制
光纤编码板
DS-6416HFH-B20RA
DS-6416HFH-B20RB
DS-6416HFH-B20RM
16个SFP光传输接口；
连接数字摄像机，完成高清编码；
“A”：0-20公里光纤传输距离
“B”：0-40公里光纤传输距离
“M”：0-10公里光纤传输距离
VGA编码板
DS-6408HFH-B20V
8个VGA输入接口；
接入VGA模拟信号，完成模拟信号数字化和高清编码压缩。
8路音频输入编码
DS-6404HFH-B20V
4个VGA输入接口；
接入VGA模拟信号，完成模拟信号数字化和高清编码压缩。
4路音频输入编码
DVI编码板
DS-6408HFH-B20D
8个DVI输入接口；
接入DVI数字信号，
完成高清编码压缩。
DS-6404HFH-B20D
4个DVI输入接口；
接入DVI数字信号，
完成高清编码压缩。
HDMI编码板
DS-6408HFH-B20H
8个HDMI输入接口；
接入HDMI数字信号，完成高清编码压缩。
BNC编码板
DS-6432HF-B20B
32个BNC输入口；
接入BNC模拟信号，完成模拟信号数字化和编码压缩。
支持32路RS485云台控制
模拟高清编码板
DS-6432HW-B20B
32个BNC输入口；
接入模拟高清信号（WD1），完成模拟信号数字化和编码压缩。
支持32路RS485云台控制。
YPbPr编码板
DS-6408HFH-B20Y
8组YPbPr输入接口；
接入YPbPr模拟信号，完成模拟信号数字化和编码压缩
VD编码板
DS-6408HFH-B20VD
4个VGA输入接口；接入VGA模拟信号
4个DVI输入接口；接入DVI数字信号
完成高清编码压缩
视音频解码子系统（选配）

HDMI解码板
DS-6532HD-B20H
8个HDMI视频输出接口；
实现视音频矩阵输出功能
支持大屏拼接漫游

DS-6516HD-B20H
4个HDMI视频输出接口；
实现视音频矩阵输出功能
支持大屏拼接漫游
DVI解码板
DS-6532HD-B20D
8个DVI视频输出接口；
实现视音频矩阵输出功能
支持大屏拼接漫游

DS-6516HD-B20D
4个DVI视频输出接口；
实现视音频矩阵输出功能
支持大屏拼接漫游
VGA解码板
DS-6532HD-B20V
8个VGA视频输出口；
实现视音频矩阵输出功能
支持大屏拼接漫游

DS-6516HD-B20V
4个VGA视频输出口；
实现视音频矩阵输出功能
支持大屏拼接漫游
BNC解码板
DS-6532HD-B20B
32个BNC视频输出口；
实现视频矩阵功能
不支持大屏拼接漫游
SDI解码板
DS-6532HD-B20S
8个SDI视频输出接口；
实现视音频矩阵输出功能
支持大屏拼接漫游
其他业务子系统（选配）
服务器板
DS-iVMSE-B20HW
增强型刀片式服务器
畅显板
DS-6532HD-B20F
8路1080P视频信号畅显
