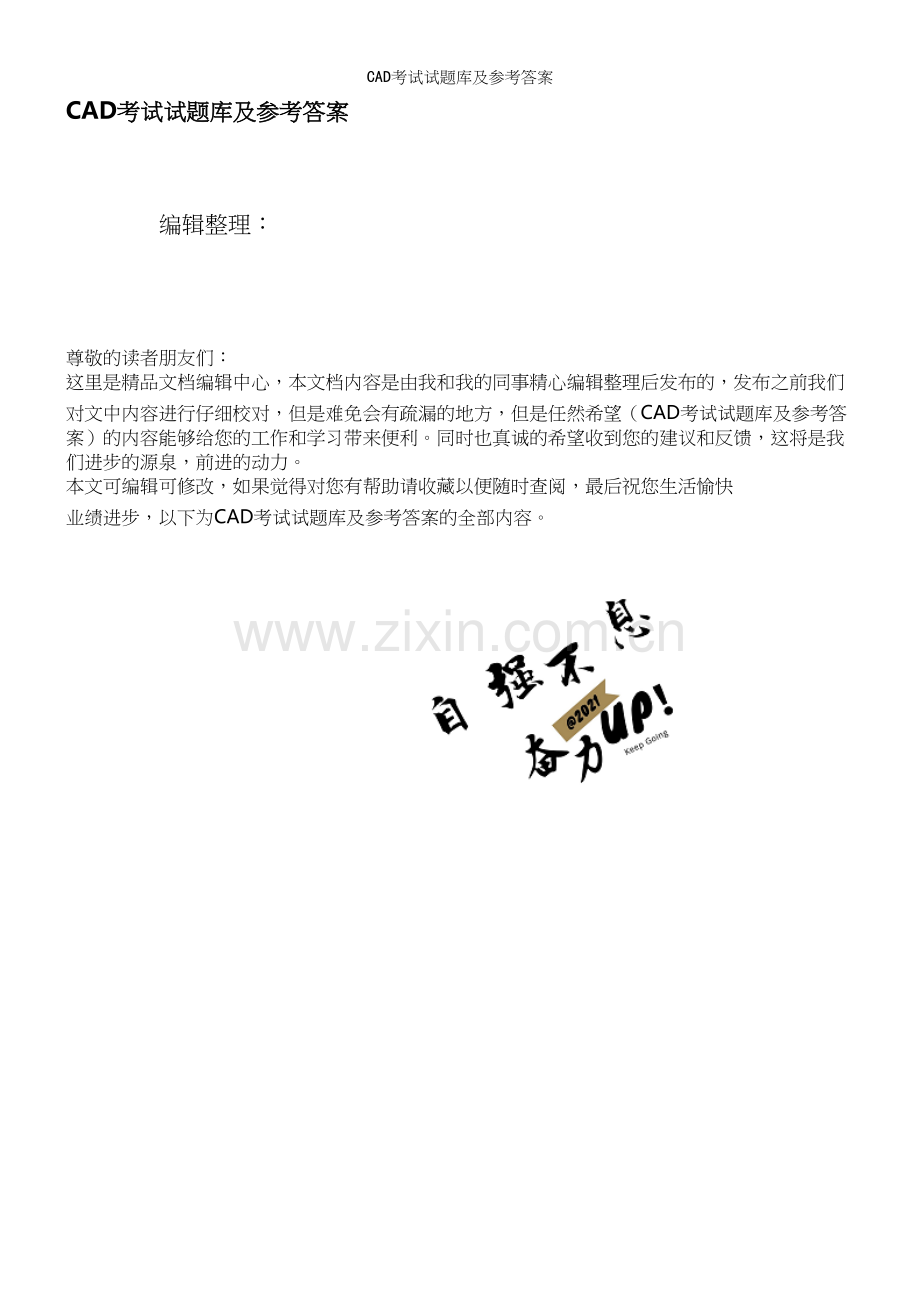

CAD考试试题库及参考答案
CAD考试试题库及参考答案

编辑整理：

尊敬的读者朋友们：
这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（CAD考试试题库及参考答案）的内容能够给您的工作和学习带来便利。同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快 业绩进步，以下为CAD考试试题库及参考答案的全部内容。

CAD考试试题库及参考答案
一、单项选择
 1、AUTOCAD的坐标体系，包括世界坐标和(   D  ）坐标系。
A、绝对坐标    B、平面坐标     C、相对坐标     D、用户坐标
2、当进入了AUTOCAD环境中（即AUTOCAD的图形编辑器）时，缺省时所建立的坐标系统为（   B    ）
A、用户坐标系    B、世界坐标系   C、相对坐标系    D、绝对坐标系
3、如需对所选图形作出规则的复制,该使用（  B   ）
A、执行COPY（复制)命令后，当出现“选择对象”时，再介入F
B、使用阵列命令    C、XCOPY    D、用“宏”命令
4、使用下面的哪个操作可以完成对所选图形的移动（  A   ）
A、MOVE   B、ROTAE    C、COPY     D、MOCORO
5、 用LINE命令画出一个矩形，该矩形中有___B___图元实体.
　　A．1个    B．4个    C．不一定    D．5个
6、 用STRETCH命令中的窗口方式完全将物体选中，则该操作与采用__B___命令相同.
　　A．PAN    B．MOVE    C．SCALE    D．COPY
7、在执行FILLET命令时，先应设置__A____。
　　A．圆弧半径R   B．距离D   C．角度值   D．内部块Block
8、剪切物体需用___A___命令。
　　A．Trim    B．Extend    C．Stretch    D．Chamfer
9、当使用LINE命令封闭多边形时，最快的方法是__A____.
　　A．输入C回车   B．输入B回车   C．输入PLOT回车   D．输入DRAW回车
10、 AutoCAD中的图层数最多可设置为__B____。
　　A．10层   B．没有限制   C．5层   D．256层
11、 CP是哪个命令的热键名__B____。
　　A．CIRLCE    B．COPY    C．CHAMFER    D．SPLINEDIT
12． ARC子命令中的（S，E,A）指的是哪种画圆弧方式__D____。
　　A．起点、圆心、终点    B．起点、终点、半径
　　C．起点、圆心、圆心角落    D．起点、终点、圆心角
13、 CIRCLE命令中的TTR选项是指用__D_____方式画圆弧。
A．端点、端点、直径    B．端点、端点、半径
C．切点、切点、直径    D．切点、切点、半径
14、 在执行SOLID命令后，希望所画的图元内部填充,必须设置_A_____。
A．FILL为ON    B．FILL为OFF    C．LTSCALE    D．COLOR
15、 OFFSET命令前，必须先设置__C_____。
A．比例   B．圆   C．距离   D．角度
16、应用倒角命令“chamfer”进行倒角操作时：（c）
A、不能对多段线对象进行倒角
B、可以对样条曲线对象进行倒角
C、不能对文字对象进行倒角
D、不能对三维实体对象进行倒角
17、不是环形阵列定义阵列对象数目和分布方法的是：(C)
A、项目总数和填充角度
B、项目总数和项目间的角度
C、项目总数和基点位置
D、填充角度和项目间的角度
18、移动圆对象，使其圆心移动到直线中点，需要应用:（D）
A、正交   B、捕捉   C、栅格    D、对象捕捉
19、用旋转命令“rotate”旋转对象时：（B）
A、必须指定旋转角度       B、必须指定旋转基点
C、必须使用参考方式       D、可以在三维空间缩放对象
20、用缩放命令“scale"缩放对象是： （D)
A、必须指定缩放倍数       B、可以不指定缩放基点
C、必须使用参考方式       D、可以在三维空间缩放对象
21、拉伸命令“stretch”拉伸对象时，不能：(A)
A、把圆拉伸为椭圆         B、把正方形拉伸成长方形
C、移动对象特殊点         D、整体移动对象
22、拉长命令“lengrhen”修改开放曲线的长度时有很多选项，除了(B)：
A、增量     B、封闭     C、百分数     D、动态
23、不能应用修剪命令“trim”进行修剪的对象是（D）
A、圆弧     B、圆     C、直线     D、文字
24、AutoCAD中CAD标准文件后缀名为(A）：
  A、dwg      B、dxf      C、dwt     D、dws
25、应用圆角命令“offset”对一条多段进行圆角操作是 （B)
A、可以一次指定不同圆角半径
B、如果一条弧线段隔开两条相交的直线段，将删除该段而替代指定半径的圆角
C、必须分别指定每个相交处
D、圆角半径可以任意指定
26、多次复制“copy”对象的选项为：（A）
A、m     B、d     C、p      D、c
27、在AutoCAD中给一个对象指定颜色特性可以使用以下多种调色板，除了(A）：
A、灰度颜色     B、索引颜色    C、真彩色    D、配色系统
28、在AutoCAD中给一个对象指定颜色的方法很多，除了（D)：
A、直接指定颜色特性      B、随层“ByLayer”
C、随块“ByBlock”       D、随机颜色
29、在AutoCAD中可以指定和添加各种类型文件的搜索路径，除了以下哪种文件:(B）
  A、自动保存文件      B、AutoCAD主应用程序文件
  C、菜单文件          D、样板图形文件
30、在AutoCAD中保存文件的安全选项是（B)：
A、自动锁定文件      B、口令和数字签名
C、用户和密码        D、数字化签名
 31．在CAD中在用Line命令绘制封闭图形时，最后一直线可敲(A) 字母后回车而自动封闭
 A．C   B．G   C．D       D．0
  32．在CAD中单位设置的快捷键是(  B  ）
 A．UM     B．UN      C．CTRL+U         D．ALT+U
  33．CAD软件中我们一般都用（C）单位来做图以达到最佳的效果
A．米  B．厘米      C．毫米         D．分米
  34．在CAD中文本窗口切换的快捷键是（ B ）
 A．F1         B．F2         C．F3       D．F4
  35．在CAD中圆弧快捷键是( B）
 A．tr       B．a           C．rec         D．pl
  36．在CAD中绘制圆的直径按（ D )键
 A．b         B．w      C．p       D．D
37．在CAD中定数等分的快捷键是（  D   ）
 A．MI         B．LEN          C．F11          D．DIV
  38．在CAD中点的快捷键是（ C  ）
 A．W           B．O         C．PO            D．TR
  39．AutoCAD中绘制弧形的快捷键（C  ）。
 A．D           B．I            C．A           D．K
  40．AutoCAD中用多段线绘制弧形时D表示弧形的（ C ）
 A．大小       B．位置         C．方向          D．坐标
41．在CAD中图形界限的命令是( A   )
 A．alt+o+a         B．ctrl+0        C．alt+1         D．alt+2
  42．在CAD中查看距离命令是( C   ）
 A．BI      B．CI           C．DI         D．F3
  43．在AutoCAD中复制其它文件中块的命令快捷键是( B ）
 A．CTRL+ALT+C      B．CTRL+C   C．CTRL+SHIFT+C     D．CTRL+A
 44．在AutoCAD中写块（存储块）命令的快捷键是（  A )
 A．W    B．I     C．L     D．CTRL+W
  45．在AutoCAD中粘贴其它文件的块的命令快捷键是（  D ）
 A．V     B．CTRL+ATL+V    C．CTRL+SHIFT+V      D．CTRL+V
 46．在CAD中文字工具中输入下划线的命令是(  B   ）
 A．％％1      B．％％U     C．%％3      D．contentamp；2
  47．在CAD中文字工具中输入直径符号的命令是（ D   ）
 A．％%1     B．％％U     C．%%3     D．％％C
  48．AutoCAD中轴线的颜色必须是( D   ）
 A．绿色     B．黄色    C．蓝色    D．红色
 49．在CAD中外墙的宽度应该限制在(   B  ）mm之间（。6分)
 A．0。05-0。09     B．0。6—0.9    C．1。6-0。9    D．0。03-0.06
  50．在CAD中线性管理器在（ D ）菜单下
 A．编辑    B．视图    C．工具     D．格式
  51．在CAD中以下有关图层锁定的描述,错误的是(B  )
  A．在锁定图层上的对象仍然可见
 B．在锁定图层上的对象不能打印
 C．在锁定图层上的对象不能被编辑
 D．锁定图层可以防止对图形的意外修改
  52．在CAD中当一对象从图形中被删除时,使用下述哪一个命令恢复该对象A
 A．ctrl+z     B．cancel     C．resto     D．replace
  53．在CAD中创建一个圆与已知圆同心，可以使用哪个修改命令C
 A．阵列    B．复制     C．偏移     D．镜相
  54．AutoCAD的英文全称是B___
 A．AutomAtic Computer Aided Design    B．Autodesk Computer Aided Design
 C．CAD2000        D．CAD2002
  55．在CAD中画完一幅图后，在保存该图形文件时用_D__作为扩展名。
 A．cfg     B．dwt     C．bmp     D．dwg
  56．在CAD中要始终保持物体的颜色与图层的颜色一致，物体的颜色应设置为_A__
 A．按图层    B．图层锁定    C．按颜色     D．按红色
 57．在CAD中用LINE命令画出一个矩形，该矩形中有_B__图元实体
 A．1个  B．4个  C．不一定    D．5个
  58．在CAD中以下哪个设备属于图形输出设备(B）
 A．扫描仪      B．打印机     C．自动绘图仪    D．数码相机
  59．在CAD中图形编辑窗口与文本窗口的快速切换用_D__功能键
 A．F6   B．F7    C．F8     D．F2
  60．在CAD中用__C_命令可以设置图形界限
 A．SCALE    B．EXTEND    C．alt+o+a     D．LAYER
  61．在CAD中取消命令执行的键是(C)
 A．按回车键     B．按空格键     C．按ESC键      D．按F1键
  62．在CAD中以下哪个操作用于移动视图（B)
 A．ZOOM/W    B．PAN     C．ZOOM      D．ZOOM/A
  63．在CAD中SAVE命令可以_A__
 A．保存图形         B．会退出Autocad
 C．定期地将信息保存在磁盘上          D．以上都是
  64．在CAD中如果可见的栅格间距设置得太小， AutoCAD将出现如下提示（B）
 A．不接受命令         B．“栅格太密无法显示”信息
 C．产生错误显示      D．自动调整栅格尺寸使其显示出来
  65．在CAD中如果执行了缩放命令的“全部"选项后，图形在屏幕上变成很小的一个部分,则可能出现的问题是（D）
 A．溢出计算机内存          B．将图形对象放置在错误的位置上
 C．栅格和捕捉设置错误       D．图形界限比当前图形对象范围大
 66．在CAD中图层上对象不可以被编辑或删除，但在屏幕上还是可见的,而且可以被捕捉到则该图层被_B__
 A．冻结     B．锁定    C．打开      D．未设置
67．在CAD中为了保证整个图形边界在屏幕上可见,应使用哪一个缩放选项（A）
 A．全部      B．上一个    C．范围       D．图形界限
68．在CAD中在圆上捕捉圆心时,靶框应该是压在（D)
 A．圆外      B．圆内      C．圆心     D．圆周上
69．在CAD中下列不可以用分解命令分解的图形(A）
 A．圆形     B．填充的图案    C．多线     D．块
70．在CAD中要创建矩形阵列，必须指定_C__
 A．行数。项目的数目以及单元大小      B．项目的数目和项目间的距离
 C．行数.列数以及单元大小      D．以上都不是
71．在CAD中以下有关多边形的说法错误的是__B_
 A．多边形是由最少3条至多1024条长度相等的边组成的封闭多段线
 B．绘制多边形的默认方式是外切多边形
 C．内接多边形绘制是指定多边形的中心以及从中心点到每个顶角点的距离,整个多边形位于一个虚构的圆中
 D．外切多边形绘制是指定多边形一条边的起点和端点其边的中点在一个虚构的圆中
72．在CAD中以下有关图层锁定的描述，错误的是(B）
 A．在锁定图层上的对象仍然可见
 B．在锁定图层上的对象不能打印
 C．在锁定图层上的对象不能被编辑
 D．锁定图层可以防止对图形的意外修改
73．在CAD中一组同心圆可由一个已画好的圆用___D_____命令来实现
 A．拉伸STRETCH     B．移动MOVE       C．拉伸EXTEND    D．偏移OFFSET
74．在CAD中用POLYGON命令画成的一个正六边形，它包含___A______个图元
 A．1个    B．6个    C．不确定      D．2个
75．在CAD中使用POLYGON命令绘制正多边形,边数最大值是(D)
 A．300    B．50     C．100     D．1024
76．在CAD中移动圆对象，使其圆心移动到直线中点，需要应用_D__
 A．正交      B．捕捉      C．栅格       D．中心捕捉
77．在CAD中拉长命令修改开放曲线的长度时有很多选项，除了_B__
 A．封闭         B．百分数     C．动态       D．增量
78．在CAD中不能应用修剪命令“trim”进行修剪的对象是:（。D）
 A．圆弧     B．圆      C．直线      D．文字
49．在AutoCAD中给一个对象指定颜色特性可以使用以下多种调色板，除了：（A)
 A．灰度颜色     B．索引颜色      C．真彩色       D．配色系统
80．AutoCAD软件不能用来进行：（A)
 A．文字处理     B．服装设计     C．电路设计     D．零件设计
  81．在CAD中在启动向导中，A u t o C A D使用的样板图形文件的扩展名是什么（B)
 A．DWG     B．DWT     C．DWK     D．TEM
82．在CAD中把用户定义的块作为一个单独文件存储在磁盘上可用___命令（A)
 A．W       B．AVE （菜单为［File]=〉［Save］)      C．S
 D．BLOCK (菜单为［Draw］=>[Block]) INSERT （菜单为［Insert]=〉[Block
83．在CAD中可以用 __A_____ 命令改变层的颜色属性
 A．颜色      B．图层       C．选择
84．在CAD中标注是C___颜色的
 A．红色      B．蓝色      C．白色      D．黄色
85．在CAD中命令spl是_A__
 A．样条曲线       B．直线      C．射线     D．构造线
86．在CAD中多文档的设计环境允许？（B）
 A．同时打开多个文档，但只能在一个文档上工作
 B．同时打开多个文档，在多个文档上同时工作
 C．只能打开一个文档,但可以在多个文档上同时工作
 D．不能在多文档之间复制、粘贴
87．在CAD中在AutoCAD 2006中，用于打开／关闭“动态输入”的功能健是？（D)
 A．F9     B．F8     C．F11     D．F12
88．绘制矿山制图时，怎么在CAD中打开扫描仪扫描的图像？（A）
 A．插入菜单—-光栅图像      B．视图菜单——光栅图像
 C．文件菜单——光栅图像       D．窗口菜单-—光栅图像
