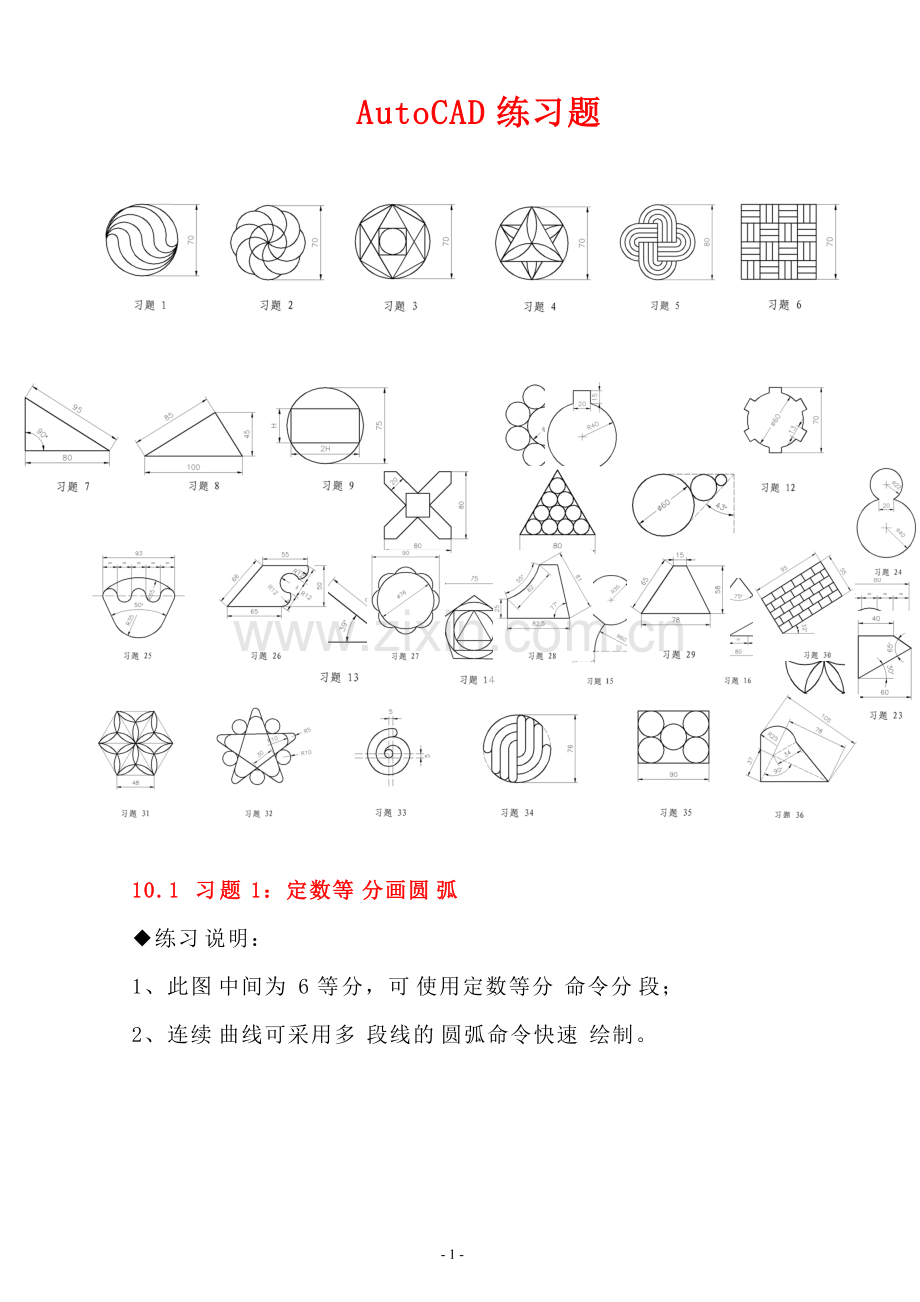

1、-1-A Au ut to oC CA AD D 练练习习题题1 10 0.1 1 习习题题 1 1：定定数数等等 分分画画圆圆 弧弧练习 说明：1、此图 中间为 6 等分，可 使用定数等分 命令分 段；2、连续 曲线可采用多 段线的 圆弧命令快速 绘制。-2-操作提示：先画一条长为 70 的直线，然后在这条直线上6 等分（如图所示）使用“多段线”命令，在“指定起点:指定下一个点或 圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W):”提示下输入 a；在“指定圆弧的端点或 角度(A)/圆心(CE)/方向(D)/半宽(H)/直-3-线(L)/半径(R)/第二个点(S)/放弃(U)/宽度(
2、W):”提示下输入d，开始绘制圆弧的方向（如图所示）重复以上的操作，完成圆弧的绘制（如图所示）选择“圆”命令，捕捉圆的中点，在“指定圆的半径或 直径(D)”提示下输入 35，回车删除辅助线，添加尺寸标注（如图所示）-4-1 10 0.2 2 习习题题 2 2：环环形形阵阵列列画画圆圆弧弧练习说明：1、此图外面由 8 段相同的圆弧构成；-5-2、使用环形阵列命令快速绘制。操作提示：先画一个直径为35 的圆，然后向上复制（如图所示）使用“环形阵列”命令，阵列出-6-8 个圆（如图所示）使用“修剪”命令，修剪出一段圆弧后，并删除多余的圆（如图所示）再次使用“环形阵列”命令，阵列出8 个圆弧，添加尺寸
3、标注（如图所示）1 10 0.3 3 习习题题 3 3：使使用用极极轴轴追追踪踪绘绘制制图图形形练习说明：-7-1、此图主要练习多边形的绘制；2、在绘制中间的矩形时将会用到45极轴追踪。操作提示：先对“极轴追踪”进行设置，鼠标右击状态栏上的“极轴”，点击“设置”按钮（如图所示）在“极轴追踪”对话框中勾选“启用极轴追踪（F10）”选项，在“增量角”改为 45（改成 45的意思是：凡是45的倍数都能追踪得到）（如图所示）-8-先画一个直径为70 的圆，再画一个内接于圆的正6 边形（如图所示）0使用“对象捕捉”命令，绘制里面的直线，并用“极轴追踪”方式绘制一条连接于线上的直线（如图所示）-9-使用“
4、直线”命令连接其余直线（如图所示）捕捉大圆的圆心，在矩形里面绘制一个小圆，并添加尺寸标注（如图所示）-10-1 10 0.4 4 习习题题 4 4：使使用用镜镜像像、修修剪剪命命令令绘绘制制图图形形练习说明：1、此图多为对称图形，可使用镜像命令生成；2、图形中三角形里面的几条线段用边界修剪命令完成。操作提示：先画一个直径为70 的圆，然后使用“多边形”命令，画一个内接于圆的正三角形（如图所示）-11-使用“镜像”命令，沿 AB 方向镜像一个倒三角形（如图所示）使用“圆弧”命令，捕捉圆心，画出一段圆弧（如图所示）再次使用“镜像”命令，镜像出其它5 段圆弧（如图所示）-12-使用“修剪”命令修剪多
5、余线段，添加尺寸标注（如图所示）-13-1 10 0.5 5 习习题题 5 5：使使用用偏偏移移、阵阵列列命命令令绘绘制制图图形形练习说明：1、此图由 4 个相同的图形组成，可使用环形阵列命令完成；2、图形中等距曲线可用偏移命令绘制。操作提示：使用“多段线”命令，画一条长为20的直线，直径为10 的圆 弧（如图所示）使用“偏移”命令，偏移出 其它线 条，偏移距离 为 5（如图 所示）-14-使用“环形阵列”命令，阵列出图形，并添加尺寸标注（如图所示）-15-1 10 0.6 6 习习题题 6 6：使使用用阵阵列列、缩缩放放命命令令绘绘制制图图形形练习说明：1、此图与练习 5 相同，也是用环形阵
6、列绘制；2、使用缩放命令缩放相对应距离。操作提示：使用“直线”命令，连续画一个长为30 的矩形（如图所示）（提示：此图总大小为70，如果要计算每个矩形的长度很麻烦，所以输入一个便于 3 等分偏移距离 的数值，等绘制完成后再使用缩放命令整体缩放）-16-使用“偏移”命令，偏移出 2 条直线，偏移距离为10（如图所 示）使用“环形阵列”命令，捕捉 A点为圆心，环形阵列出4 个矩 形（如图所示）再次使用“环形阵列”命令，捕捉 B 点为圆心，再阵列出4 个矩形（如图所示）-17-图形外观已经绘制完成，但尺寸与要求不符，需要进行修改，使用“缩放”命令（如图所示）添加尺寸标注（如图所示）-18-1 10
7、0.7 7 习习题题 7 7：使使用用辅辅助助线线绘绘制制已已知知图图形形练习说明：1、此图三角形上的一点需要借助辅助线绘制；2、已知一个点和方向的线条可以用射线来绘制。操作提示：使用“直线”命令，画一条长为 80 的直线，再使用“构造线”命令画一条垂直于直线的射 线（如图所示）-19-使用“圆”命令，捕捉圆心A 点，画半径为 95 的圆，使圆和射线相交于 B 点，连接线段 AB（如图所示）使用“修剪”命令，修剪和删除多余线条，并添加尺寸标注（如图所示）-20-1 10 0.8 8 习习题题 8 8：使使用用辅辅助助线线绘绘制制已已知知图图形形练习说明：1、此图和“习题 7”一样，也是需要借助
8、辅助线来完成绘制。操作提示：使用“直线”命令，画一条长为100 的直线，再使用“偏移”命令，偏移出一条辅助线，偏移距离为45（如图所示）-21-使用“圆”命令，捕捉 A 点为圆心，画半径为85 的圆，使圆和直线相交于 B 点，连接线段 AB、BC、AC（如图所示）使用“删除”命令，删除多余线条，并添加尺寸标注（如图所示）-22-1 10 0.9 9 习习题题 9 9：使使用用辅辅助助线线绘绘制制已已知知图图形形练习说明：1、已知圆的直径，绘制一个2：1 内接于圆的矩形；2、此图将介绍 2 种解法。解解法法一一：操作提示：使用“矩形”命令，绘制一 个 2：1 的矩 形，尺寸自定 义（如图 所示）
9、-23-打开“对象 追踪”（F11）命令，追 踪矩形中点到 圆心 O 点，使用“圆”命令，捕捉圆心和矩形上的一 点，完成圆的绘制（如图所示）现在图形外观已绘制完毕，但是直径不是75 的，需要使用“缩放”命令进行缩放。“缩放”命令在习题 6 已经说过了，这里就不再进行详细说明（如图所示）-24-解解法法二二：操作提示：使用“圆”命令，直接绘制直径为75 的圆。然后使用“构造线”命令，通过圆心画一条2：1 的射线（如图所示）命令:_xline 指定点或 水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O):指定通过点:2,1使用“矩形”命令，打开“对象捕捉（F3）”命令，直接连接A、B 两
10、点（如图所示）-25-1 10 0.1 10 0 习习题题 1 10 0：绘绘制制内内切切于于圆圆练习说明：1、此图也是一个练习缩放命令的图形；2、由于外面圆的半径未知，不能直接绘制，需要使用“多边形”命令辅助绘制。操作提示：使用“多边形”命令，绘制一个外切于圆的八边形，半径尺寸自定义（如图所示）命令:_polygon 输入边的数目 :指定正多边形的中心点或 边(E):输入选项 内接于圆(I)/外切于圆(C):c指定圆的半径:-26-使用“圆”命令，捕捉圆心A 点和中点 B 点，绘制一个圆（如图所示）使用“镜像”命令，镜像出其它圆（如图所示）单击“绘图”“圆”“相切、相切、相切”命令，捕捉 A
11、点、B 点、C 点 3 个切点，绘制一个内切圆（如图所示）-27-使用“缩放”命令，将圆的直径缩放为40，并添加尺寸标注（如图所示）-28-1 10 0.1 11 1 习习题题 1 11 1：使使用用优优弧弧命命令令画画圆圆弧弧练习说明：1、此图是一个未完全连接的圆弧图形；2、利用 CAD 中优弧的半径为负值的方法绘制。操作提示：使用“直线”命令，根据尺寸绘制线段（如图所示）-29-使用“圆弧”命令，捕捉起点A，捕捉端点 B（输入 e），绘制一个圆弧，半径为-40（半径为负表示圆弧是优弧）（如图所示）命令:_arc 指定圆弧的起点或 圆心(C):指定圆弧的第二个点或 圆心(C)/端点(E):e
12、指定圆弧的端点:指定圆弧的圆心或 角度(A)/方向(D)/半径(R):r指定圆弧的半径:-40添加尺寸标注（如图所示）-30-1 10 0.1 12 2 习习题题 1 12 2：使使用用环环形形阵阵列列命命令令画画齿齿轮轮练习说明：1、此图是一个环形阵列图形；2、6 个部分呈均匀的环形摆放，可拾取圆心做阵列。操作提示：先画一个直径为60 的圆，再通过圆心画一条 35（702=35）的直线（如图所示）-31-使用“偏移”命令，偏移两边的直线，距离为 6.5（132=6.5）（如图所示）使用“修剪”命令，修剪线条（如图所示）使用“环形阵列”命令，阵列出6 个环形图形（如图所示）-32-使用“修剪”
13、命令，修剪多余线段，并添加尺寸标注（如图所示）-33-1 10 0.1 13 3 习习题题 1 13 3：使使用用旋旋转转复复制制命命令令绘绘图图练习说明：1、此图是一个练习旋转命令的图形；2、在复制的同时旋转，注意角度正负值的区分。操作提示：先画一条 80 的直线，然后点击直线，使其处于蓝色被编辑状态，选择 A 点，作为旋转复制的基点（如图所示）-34-连续回车 2 次，切换到“旋转”模式，输入“C”，回车，旋转角度为-39（角度为负表示顺时针旋转）（如图所示）指定移动点或 基点(B)/复制(C)/放弃(U)/退出(X):*旋转 *指定旋转角度或 基点(B)/复制(C)/放弃(U)/参照(R
14、)/退出(X):c*旋转 (多重)*指定旋转角度或 基点(B)/复制(C)/放弃(U)/参照(R)/退出(X):-39从 B 点画一条直线下来，作为旋转复制的直线（如图所示）操作方法与 相同，以 B 点为基点旋转复制出另一条直线，旋转 角度为-36（如图所示）-35-使用“延伸”命令，延伸直线，然后修剪、删除多余线段（如图所示）添加尺寸标注命令完成绘图（如图所示）-36-1 10 0.1 14 4 习习题题 1 14 4：使使用用多多边边形形内内、外外接接圆圆的的命命令令绘绘图图练习说明：1、此图是由 3 个多边形和两个圆构成的图形；2、使用多边形绘制，采用绘制后再缩放图形的方法。操作提示：使
15、用“多边形”命令绘制一个内接于圆的三角形，半径自定义（如图所示）-37-使用三点画圆，连接A、B、C 三点（如图所示）命令:_circle 指定圆的圆心或 三点(3P)/两点(2P)/相切、相切、半径(T):3p，捕捉圆心，使用外切于圆绘制四边形（如图所示）再次使用“圆”命令，捕捉四边形的四个角点绘制大圆（如图所示）-38-继续使用“多边形”命令，捕捉圆心，绘制一个外切于圆的5 边形（如图所示）使用“缩放”命令，缩放尺寸，缩放新长度为 75（如图所示）命令:_scale选择对象:指定对角点:找到 5 个选择对象:指定基点:指定比例因子或 参照(R):r指定参照长度 :指定第二点:指定新长度:7
16、5添加尺寸标注，完成绘制（如图所示）-39-1 10 0.1 15 5 习习题题 1 15 5：绘绘制制圆圆弧弧图图形形练习说明：1、此图是练习绘制圆弧的图形；2、下面两段圆弧可使用“起点、圆心、角度”和“优弧”方法绘制。操作提示：使用“圆弧”命令绘制一个圆弧（如图所示）命令:_arc 指定圆弧的起点或 圆心(C):c-40-指定圆弧的圆心:指定圆弧的起点:-60,0指定圆弧的端点或 角度(A)/弦长(L):a指定包含角:-40使用“偏移”命令偏移圆弧，偏移距离为 30，然后连接直线（如图所示）使用“圆弧”命令，拾取起点A，端点 B，绘制半径为-35 的优弧（如图所示）命令:_arc 指定圆弧
17、的起点或 圆心(C):指定圆弧的第二个点或 圆心(C)/端点(E):e指定圆弧的端点:指定圆弧的圆心或 角度(A)/方向(D)/半径(R):r指定圆弧的半径:-35添加尺寸标注，完成绘制（如图所示）-41-1 10 0.1 16 6 习习题题 1 16 6：使使用用对对齐齐命命令令绘绘制制图图形形练习说明：1、此图下面部分采用定数等分绘制；2、上面的 75可以使用对齐命令绘制（对齐命令为ALIGN）。操作提示：画一条 80 的直线，然后使用“定数等分”命令，将直线 3 等分（如图所示）-42-再次使用“直线”命令画 2 条 30 的直线，然后连接AC、BC（如图所示）画一条任意长度的直线，激活
18、夹点A，回车 2 次，使用“复制旋转”命令，复制一条75的直线（如图所示）*旋转 *指定旋转角度或 基点(B)/复制(C)/放弃(U)/参照(R)/退出(X):c*旋转 (多重)*指定旋转角度或 基点(B)/复制(C)/放弃(U)/参照(R)/退出(X):75-43-使用对齐命令，在命令行输入：“al”，捕捉目标点到A 点和B 点（如图所示）命令:alALIGN指定第一个源点:指定第一个目标点:指定第二个源点:指定第二个目标点:指定第三个源点或:是否基于对齐点缩放对象？是(Y)/否(N):y添加尺寸标注，完成绘制（如图所示）-44-1 10 0.1 17 7 习习题题 1 17 7：使使用用旋
19、旋转转命命令令绘绘制制图图形形练习说明：1、此图是练习旋转命令的练习题；2、图上斜线都是使用旋转命令绘制的。操作提示：先画一条横 80 竖 20 的直线，然后再画一条任意长度的直线，最好画长一点（如图所示）-45-使用“旋转”命令，指定基点 A，旋转直线 15，然后绘制直线 捕捉追踪到交点B（如图所 示）激活夹点 B，回车 2 次，使用“复制旋转”命令，复制一条-30的直线（如图所示）*旋转 *指定旋转角度或 基点(B)/复制(C)/放弃(U)/参照(R)/退出(X):c*旋转 (多重)*指定旋转角度或 基点(B)/复制(C)/放弃(U)/参照(R)/退出(X):-30捕捉中点绘制辅助线，再使
20、用“偏移”命令，偏移 4 条直线，偏移距离为 15 和 10（如图所示）-46-使用同样的方法，复制旋转一条30的直线（如图所示）使用“剪切”命令，剪切多余线段（如图所示）添加尺寸标注，完成绘制（如图所示）-47-1 10 0.1 18 8 习习题题 1 18 8：使使用用多多段段线线命命令令绘绘制制图图形形练习说明：1、此图是练习多段线命令的练习题；2、需要用到定数等分命令。操作提示：先画一条 80 的直线，然后在这条直线上4 等分（如图所示）-48-使用“多段线”命令，指定基点 A，捕捉交点，绘制出圆弧（如 图所示）命令:_pline指定起点:指定下一个点或 圆弧(A)/半宽(H)/长度(
21、L)/放弃(U)/宽度(W):a指定圆弧的端点或角度(A)/圆心(CE)/方向(D)/半宽(H)/直线(L)/半径(R)/第二个点(S)/放弃(U)/宽度(W):d使用“两点”画圆命令，绘制里面的圆（如图所示）删除辅助线，添加尺寸标注，完成绘制（如图所示）-49-1 10 0.1 19 9 习习题题 1 19 9：使使用用极极轴轴追追踪踪绘绘制制图图形形练习说明：1、此图是练习镜像命令的练习题；2、需要用到极轴追踪命令。操作提示：先画一个 8080 的矩形（80,80），然后画一条对角线，再使用“偏移”命令偏移对角线，偏移距离为10（如图所示）-50-使用“修剪”命令，修剪线段；然后再使用“镜
22、像”命令，镜像出另一半（如图所示）使用“矩形”命令，启用“极轴追踪”（F10），捕捉交点，用极轴追踪矩形的角点（如图所示）删除辅助线，添加尺寸标注，完成绘制（如图所示）-51-1 10 0.2 20 0 习习题题 2 20 0：使使用用多多重重复复制制、极极轴轴追追踪踪绘绘制制图图形形练习说明：1、此图可先绘制里面的圆，再画外面的三角形；2、绘制圆可使用多重复制来完成，最后用参照缩放为题目要求尺寸。操作提示：先对“极轴追踪”进行设置，鼠标右击状态栏上的“极轴”，点击“设置”按钮（如图所示）在“极轴追踪”对话框中勾选“启用极轴追踪（F10）”选项，-52-在“增量角”改为 60（改成 60的意思
23、是：凡是60的倍数都能追踪得到）（如图所示）绘制任意大小的圆，最好是整数，方便复制（如图所示）使用“复制”命令，键入 M 多重复制，追踪 A 点作为基点，依次追踪水平方向的交点，复制出3 个水平圆（如图所示）命令:_copy选择对象:找到 1 个选择对象:指定基点或位移，或者 重复(M):m指定基点:指定位移的第二点或 :指定位移的第二点或:指定位移的第二点或 :-53-继续使用“复制”命令，选择 3 个圆，基点任意，追踪60方向，输入复制距离20，这个 20 就是圆的直径（如图所示）命令:_copy选择对象:指定对角点:找到 3 个选择对象:指定基点或位移，或者 重复(M):指定位移的第二点
24、或 :20使用同样的方法复制出上面的圆（如图所示）使用多段线绘制一个辅助三角形（如图所示）-54-使用偏移命令向外偏移一个三角形，偏移距离为10，这个 10是圆的半径（如图所示）使用“缩放”命令，参照缩放为题目要求尺寸80，删除辅助线，添加尺寸标注，完成绘制（如图所示）-55-1 10 0.2 21 1 习习题题 2 21 1：使使用用圆圆的的相相切切命命令令画画圆圆练习说明：1、此图是绘制圆的练习题；2、需要用到圆的“相切、相切、半径”和“相切、相切、相切”。操作提示：先画一条任意长度的直线，然后选择这条直线，回车2 次，指定 A 点为旋转基点，旋转角度为-43，最后再画一条水平直线（如图所
25、示）-56-使用“绘图”“圆”“相切、相切、半径”命令，指定对象与圆的第一个切点B、指定对象与圆的第二个切点C、输入半径 30（如图所示）使用“绘图”“圆”“相切、相切、相切”命令，指定圆上的 3 个切点 1、2、3，绘制出一个圆，用同样的方法再画出另一个圆（如图所示）添加尺寸标注，完成绘制（如图所示）-57-1 10 0.2 22 2 习习题题 2 22 2：环环形形阵阵列列画画圆圆练习说明：1、此图是绘制圆的练习题；2、需使用环形阵列命令。操作提示：先画一个半径为40 的圆（如图所示）-58-使用“环形阵列”命令，阵列数目6 个，追踪交点 B 为阵列拾取中心点（如图所示）使用“圆”命令，捕
26、捉圆心和交点画里面的圆（如图所示）使用“修剪”命令，修剪外面的线段，然后添加尺寸标注，完成绘制（如图所示）-59-1 10 0.2 23 3 习习题题 2 23 3：复复制制旋旋转转绘绘制制图图形形练习说明：1、此图是复制命令和旋转命令的练习题；2、需使用射线（ray）命令。操作提示：使用“绘图”“射线”命令（快捷键：ray），以 A 点为基点，画出 2 条射线（如图所示）-60-使用“复制”命令，键入 M 进行多重复制，水平复制2 条射线，指定第一个距离为40，指定第二个距离为60（如图所示）命令:_copy选择对象:找到 1 个选择对象:指定基点或位移，或者 重复(M):m指定基点:指定位
27、移的第二点或:40指定位移的第二点或:60选择水平射线，指定A 点为基点，回车2 次，逆时针旋转30，并对其进行修剪（如图所示）-61-再次激活线段，以B 点为基点，回车 2 次，键入 C 复制旋转，顺时针旋转-65，复制旋转一条直线（如图所示）画直线，并修剪辅助线段（如图所示）添加尺寸标注，完成绘制（如图所示）-62-1 10 0.2 24 4 习习题题 2 24 4：用用方方向向绘绘制制圆圆弧弧练习说明：1、此图是绘制圆弧的练习题，重点是圆弧的绘制方向；2、用（-20，0）指定第二点在第一点的左边，这样绘制的圆弧就会在上面（因为圆弧默认方向是逆时针的）。操作提示：使用“圆弧”命令，指定 A
28、 点为起点，输入E 回车，指定端点，（输入相对坐标-20，0），得到端点 B；输入半径-22（如图所示）命令:_arc 指定圆弧的起点或 圆心(C):指定圆弧的第二个点或 圆心(C)/端点(E):e-63-指定圆弧的端点:-20,0指定圆弧的圆心或 角度(A)/方向(D)/半径(R):r指定圆弧的半径:-22继续使用“圆弧”命令，指定 B 为起点，输入 E 回车，指定端点 A；输入半径-40（如图所示）添加尺寸标注，完成绘制（如图所示）-64-1 10 0.2 25 5 习习题题 2 25 5：使使用用多多种种圆圆弧弧命命令令方方法法绘绘制制圆圆弧弧练习说明：1、此图将使用多种圆弧命令的方法绘
29、制；2、中间的 5 段圆弧参照“习题 1”的方法绘制。操作提示：先画一条 93 的直线，然后使用“绘图”“点”“定数等分”命令，将直线 5 等分（如图所示）-65-使用“多段线”命令，参照“习题 1”的方法绘制 5段圆弧（如 图所示）通过圆心，画一条辅助线，长度任意（提示：需要设置极轴追踪的角度为300）（如图所示）使用“偏移”命令，在图上拾取圆弧的半径为偏移距离，偏移出另一段线条（如图所示）-66-删除辅助线，并使用“镜像”命令，镜像出另一条线段（如图所示）使用“延伸”命令，选择图形，延伸圆弧到直线（如图所示）使用“圆角”命令，选择半径R，输入圆角半径35，使 2 条线段圆角化（如图所示）命
30、令:_fillet当前设置:模式 =修剪，半径 =35.0000选择第一个对象或 多段线(P)/半径(R)/修剪(T)/多个(U):r指定圆角半径 :-67-使用“绘图”“圆”“相切、相切、半径”命令，指定第一个切点 A、指定第二个切点B，输入半径 65（如图所示）命令:_circle 指定圆的圆心或 三点(3P)/两点(2P)/相切、相切、半径(T):_ttr指定对象与圆的第一个切点:指定对象与圆的第二个切点:指定圆的半径:65使用“修剪”命令，修剪线段，并添加尺寸标注（如图所示）-68-1 10 0.2 26 6 习习题题 2 26 6：使使用用辅辅助助线线和和圆圆弧弧命命令令绘绘制制练习
31、说明：1、此图需要用到一些辅助线；2、绘制圆弧时，注意拾取点的顺序和输入尺寸的正负值。操作提示：先画一条 65 的直线，然后向上复制或偏移一条距离为50 的辅 助线（如图所示）-69-通过圆心 A 点，画一个半径为66 的辅助圆（如图所示）通过 B 点，画一条 55 的直线，并连接其它线段，然后删除辅助线（如图所示）使用“绘图”“点”“定数等分”命令，对此线段进行3等分（如图所示）-70-使用“圆弧”命令，参照以前圆弧的习题，注意拾取点的顺序和输入尺寸的正负值（如图所示）命令:_arc 指定圆弧的起点或 圆心(C):指定圆弧的第二个点或 圆心(C)/端点(E):e指定圆弧的端点:指定圆弧的圆心
32、或 角度(A)/方向(D)/半径(R):r指定圆弧的半径:12删除辅助线，添加尺寸标注，完成绘制（如图所示）-71-1 10 0.2 27 7 习习题题 2 27 7：利利用用多多边边形形作作辅辅助助绘绘制制圆圆弧弧练习说明：1、此图可以利用多边形绘制一段圆弧，然后阵列生成其余圆弧；2、绘制多边形处于顶点位置。操作提示：先画一个直径为76 的圆（如图所示）-72-使用“多边形”命令，绘制一个半径为 38，内接于圆的 8 边形（如图所示）继续使用“多边形”命令，绘制一个半径为（0，45），内接于 圆的 8边形，这样 8 边形的顶点可以 在正上方（如图所示）使用“圆弧”命令，捕捉 A、B、C 三点
33、，绘制一段圆弧，然后删除辅助线（如图所示）使用“阵列”命-73-令，阵列 8 个圆弧，并添加尺 寸标注（如图所示）1 10 0.2 28 8 习习题题 2 28 8：利利用用圆圆作作辅辅助助线线绘绘制制图图形形-74-练习说明：1、此图需要借助绘制圆作为辅助线完成；2、圆弧将使用圆心角 角度(A)确定。操作提示：先画一条横长 82.5，竖长25 的直线（如图所示）-75-使用“圆”命令，以 A 点为圆 心，绘制半径为81 的辅助圆；以 B 点为圆心，绘制半径为62 的辅助圆（如图所示）以 A 为基点，复制旋转这条直线，旋转角度为-77，然后通过 C点水平画一条直线（如图所示）修剪并删除辅助线（
34、如图所示）使用“圆弧”命令，指定起点A，输入 e 指定端点 B，然后输入a 用圆心角定弧，圆心角为55（如图所示）命令:_arc 指定圆弧的起点或 圆心(C):指定圆弧的第二个点或 圆心(C)/端点(E):e-76-指定圆弧的端点:指定圆弧的圆心或 角度(A)/方向(D)/半径(R):a指定包含角:55最后添加尺寸标注（如图所示）1 10 0.2 29 9 习习题题 2 29 9：借借助助辅辅助助线线绘绘制制梯梯形形练习说明：1、此图是绘制梯形的练习；-77-2、需要借助绘制圆作为辅助线完成。操作提示：先画一条长为 78 的直线，然后以A 点为圆心绘制一个半径为65 的辅助圆（如图所示）选择直
35、线，使用复制移动或偏移命-78-令，绘制出上面的直线，距离为58（如图所示）连接直线，并水平绘制一条长为15 的直线（如图所示）删除辅助线，连接剩余直线，并添加尺寸标注（如图所示）1 10 0.3 30 0 习习题题 3 30 0：多多 重重复复制制命命 令令绘绘制制图图形形练习说明：1、此图是使用多重复制命令重复(M)绘制完成。-79-操作提示：绘制一个 9555 的矩形（95，55）（如图所示）选择“分解”命令，把矩形分解成 4 段独立直线，并对其-80-进行 5 等分和 6 等分（如图所 示）捕捉交点，绘制出两段直线（如图所示）选择“复制”命令，指定 A点为复制基点，并对此直线进行多重复
36、 制（如图所示）选择对象:指定基点或位移，或者 重复(M):m选择“直线”命令，连接两点绘制一条辅助线（如图所示）选择“复制”命令，选定这几条线段作多重复制，捕捉辅助线的中点为复制基点，然后捕捉端点复制出上面的线段（如图所示）选择对象:指定基点或位移，或者 重复(M):m-81-删除辅 助线，复 制里面剩 余的 2 条线段，并 移动外面 的 2 条直线（如图 所示）-82-旋转图形，旋转角度为32，并添加尺寸标注（如图所示）1 10 0.3 31 1 习习题题 3 31 1：使使用用多多边边形形的的边边长长E E 命命令令练习说明：-83-1、此图由几个同样的图形组成，可以绘制一个后，阵列生产
37、其它；2、需要用到多边形的边长边(E)命令。操作提示：使用“多边形”命令，数目为 3，输入“e”定边长，边长为48（如图所示）命令:_polygon 输入边的数目 :指定正多边形的中心点或 边(E):e指定边的第一个端点:指定边的第二个端点:48-84-绘制两条辅助线（如图所示）使用“圆弧”命令，捕捉三个交点绘制 3 个圆弧（如图所示）删除辅助线，并对其进行环形阵列，阵列数目为6 个，拾取 3个角的任意角为阵列中心点，最后添加尺寸标注（如图所示）1 10 0.3 32 2 习习题题 3 32 2：使使用用圆圆角角命命令令绘绘制制图图形形-85-练习说明：1、此图主要是用圆角命令绘制；2、5 个
38、圆可以先画一个。然后阵列生产其它。操作提示：使用“多边形”命令，数目为 5，输入“e”定边长，边长为30，完成后，选择“分解”命令，炸开 多边形（如图所示）命令:_polygon 输入边的数目 :指定正多边形的中心点或 边(E):e指定边的第一个端点:指定边的第二个端点:30-86-选择“圆角”命令，圆角半径为10，对 5 个边进行圆角（如图所示）命令:_fillet当前设置:模式 =修剪，半径 =10.0000选择第一个对象或 多段线(P)/半径(R)/修剪(T)/多个(U):r指定圆角半径 :继续使用“圆角”命令，圆角半径为 5（如图所示）使用“绘图”“圆”“相切、相切、半径”命令，画一个
39、半 径为10 的相切圆（如图所示）绘制两条辅助线相交于A 点，以 A 点为中心点进行环形阵列，阵-87-列数目为 5（如图所示）删除辅助线，添加尺寸标注（如图所示）1 10 0.3 33 3 习习题题 3 33 3：使使用用圆圆心心角角和和偏偏移移绘绘制制圆圆弧弧-88-练习说明：1、此图是练习圆弧绘制的题；2、需要用到圆心角定圆弧的方法。操作提示：先画一个 55 的辅助矩形（5，5），然后再画一个圆（如图所 示）选择“圆弧”命令，指定圆心 圆心(C)，以 A 点为圆心，以 B-89-点为起点，指定圆心角 角度(A)，输入顺时针-90（如图所示）命令:_arc 指定圆弧的起点或 圆心(C):c
40、指定圆弧的圆心:指定圆弧的起点:指定圆弧的端点或 角度(A)/弦长(L):a指定包含角:-90继续使用“圆弧”命令，分别以四边形的角为圆心，以上一段弧的终点为起点，继续绘制3 条圆弧，操作步骤同（如图所示）使用“偏移”命令，在图形上-90-拾取偏移距离，然后分别对5 条弧线进行偏移（如图所示）最后再画一段圆弧，删除辅助线，添加尺寸标注（如图所示）命令:_arc 指定圆弧的起点或 圆心(C):指定圆弧的第二个点或 圆心(C)/端点(E):e指定圆弧的端点:指定圆弧的圆心或 角度(A)/方向(D)/半径(R):a指定包含角:1801 10 0.3 34 4 习习题题 3 34 4：复复制制旋旋转转
41、命命令令绘绘制制图图形形练习说明：1、此图是练习圆弧绘制的题；2、先画一半，然后复制旋转另一半。-91-操作提示：先画一个直径为76 的圆，再画一条半径作为辅助线，然后4 等分这条直线（如图所示）选择“圆弧”命令，绘制一段圆弧，方法与“习题 33”相同（如图所示）命令:_arc 指定圆弧的起点或 圆心(C):c-92-指定圆弧的圆心:指定圆弧的起点:指定圆弧的端点或 角度(A)/弦长(L):a指定包含角:90使用“偏移”命令，在图形上拾取偏移距离，偏移出2 条圆弧（如图所示）绘制直线（如图所示）使用对象追踪到圆心，用“圆弧”命令，指定 A 为起点，B 为端点，角度为 180，画这段圆弧（如图所
42、示）命令:_arc 指定圆弧的起点或 圆心-93-(C):指定圆弧的第二个点或 圆心(C)/端点(E):e指定圆弧的端点:指定圆弧的圆心或 角度(A)/方向(D)/半径(R):a指定包含角:180使用“绘图”“圆”“相切、相切、相切”命令，捕捉3 个切点绘制圆（如图所示）使用“修剪”命令，修剪线段，并删除辅助线（如图所示）使用复制旋 转命令，捕捉 圆心为复制旋 转基点，回车 2 次，进 行复 制旋转，选择角度为180（如图 所示）*旋转 *指定旋转角度或 基点(B)/复制(C)/放弃(U)/参照(R)/退出(X):c*旋转 (多重)*指定旋转角度或 基点(B)/复制(C)/放弃(U)/参照(R
43、)/退出(X):180-94-添加尺寸标注，完成绘制（如图所示）1 10 0.3 35 5 习习题题 3 35 5：使使用用复复制制命命令令绘绘制制图图形形练习说明：1、此图与“习题 20”相同；2、先画圆，然后复制、缩放完成。-95-操作提示：先画一个半径为10 的圆，方便复制计算（如图所示）向上复制一个圆，复制距离为直径 20（如图所示）-96-指定拉伸点或 基点(B)/复制(C)/放弃(U)/退出(X):c*拉伸 (多重)*指定拉伸点或 基点(B)/复制(C)/放弃(U)/退出(X):20启用极轴追踪，追踪到30方向，复制一个圆（如图所示）使用“镜像”命令，通过圆心，镜像出另一半（如图所
44、示）以圆心A、B 为角点，绘 制一个辅助矩形，然后向外偏移，偏移距 离为10（如图所示）-97-使用“缩放”命令，进行 参照(R)缩放，缩放为题目要求尺寸（如图所示）（完完结结）1 10 0.3 36 6 习习题题 3 36 6：综综合合绘绘制制图图形形练习说明：1、此图需要用到很多辅助线；-98-2、使用对齐标注尺寸方法。操作提示：先画 2 条直线，按照题目尺寸要求（如图所示）选择“旋转”命令，使用参照(R)旋转方法，旋转角度 0（如 图所示）-99-指定基点:指定旋转角度或 参照(R):r指定参照角 :指定第二点:指定新角度:0开始绘制辅助线：先偏移直线，偏移距离为 28，然后以 A 点为圆 心，画半径为34 的圆；以 B 点为圆心，画半径为 105 的圆（如图所示）连接线段，然后删除辅助线（如图所示）绘制这段圆弧，以A 点为起点，B 点为端点，画半径25 的弧，最后添加尺寸标注（如图所示）命令:_arc 指定圆弧的起点或 圆心(C):-100-指定圆弧的第二个点或 圆心(C)/端点(E):e指定圆弧的端点:指定圆弧的圆心或 角度(A)/方向(D)/半径(R):r指定圆弧的半径:25
