(完整版)第二章_简单直流电路练习题
电工技术基础与技能
第二章 简单电路 练习题
班别:高二( ） 姓名： 学号: 成绩:

一、是非题(1.5X20）
1、当外电路开路时，电源端电压等于零。 （ ）
2、短路状态下，电源内阻的压降为零. （ ）
3、电阻值为R1=20Ω，R2=10Ω的两个电阻串联，因电阻小对电流的阻碍作用小，故R2中通过
的电流比R1中的电流大些. （ ）
4、一条马路上路灯总是同时亮，同时灭,因此这些灯都是串联接入电网的。 （ ）
5、通常照明电路中灯开得越多，总的负载电阻就越大。 （ ）
6、万用表的电压、电流及电阻档的刻度都是均匀的。 （ )
7、通常万用表黑表笔所对应的是内电源的正极。 （ )
8、改变万用表电阻挡倍率后，测量电阻之前必须进行电阻调零。 ( ）
9、电路中某两点的电位都很高，则这两点间的电压也一定很高。 （ ）
10、电路中选择的参考点改变了，各点的电位也将改变. （ ）

二、选择题（2X20）请将正确的答案填在题后的答题卡中，否则无效。
1、在图2—29所示电路中，E=10V,R0=1Ω,要使Rp获得
最大功率,Rp应为（ )Ω。
A。0.5 B.1 C.1.5 　 D。0
2、在闭合电路中,负载电阻增大，则端电压将（ ）。
A.减小 B。增大 C.不变 D。不能确定
3、将R1>R2〉R3的三只电阻串联，然后接在电压为U的电源
上，获得功率最大的电阻是( ）.
A。 R1 B. R2 C。 R3 　 D.不能确定
4、若将上题三只电阻并联后接在电压为U的电源上，获得功
率最大的电阻是（ )。
A。 R1 B. R2 C. R3 　 D。不能确定
5、一个额定值为220V、40W的白炽灯与一个额定值为220V、60W的白炽灯串联接在220V电源
上，则( ）。
A.40W灯较亮 B。60W较亮
C.两灯亮度相同 D.不能确定
6、两个电阻R1、R2并联，等效电阻值为（ )。
A.两者的和除以两者的乘积 B。 R1—R2　　 　　
C.两者的乘积除以两者的和 　 D。 倒数和
7、两个阻值均为555Ω的电阻,作串联时的等效电阻与作
并联时的等效电阻之比为( ).
A。2：1 B.1：2 　　C。4：1 　 D.1：4
8、电路如图2-30所示,A点电位为( ）V。
A。6 B.8 C.—2 　 D.10

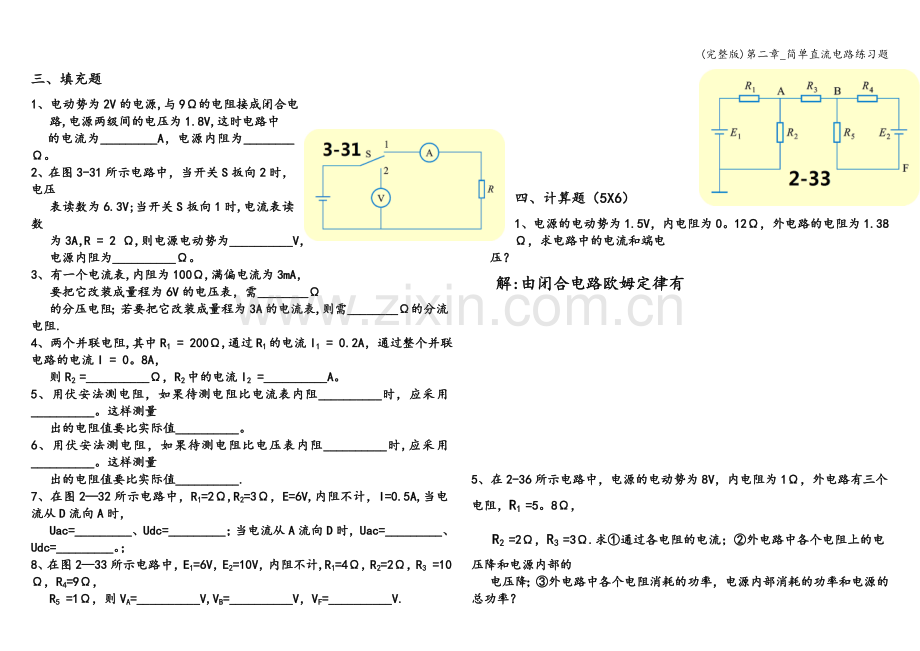

三、填充题
1、电动势为2V的电源,与9Ω的电阻接成闭合电
路,电源两级间的电压为1.8V,这时电路中
的电流为_________A，电源内阻为________Ω。
2、在图3-31所示电路中，当开关S扳向2时，电压
表读数为6.3V;当开关S扳向1时,电流表读数
为3A，R = 2 Ω,则电源电动势为__________V，
电源内阻为__________Ω。
3、有一个电流表,内阻为100Ω,满偏电流为3mA，
要把它改装成量程为6V的电压表，需________Ω
的分压电阻；若要把它改装成量程为3A的电流表,则需________Ω的分流电阻.
4、两个并联电阻,其中R1 = 200Ω,通过R1的电流I1 = 0.2A，通过整个并联电路的电流I = 0。8A，
则R2 =__________Ω，R2中的电流I2 =__________A。
5、用伏安法测电阻，如果待测电阻比电流表内阻__________时，应采用__________。这样测量
出的电阻值要比实际值__________。
6、用伏安法测电阻，如果待测电阻比电压表内阻__________时,应采用__________。这样测量
出的电阻值要比实际值__________.
7、在图2—32所示电路中，R1=2Ω,R2=3Ω，E=6V,内阻不计，I=0.5A,当电流从D流向A时，
Uac=_________、Udc=_________；当电流从A流向D时，Uac=_________、Udc=_________。；
8、在图2—33所示电路中，E1=6V，E2=10V，内阻不计,R1=4Ω，R2=2Ω，R3 =10Ω，R4=9Ω，
R5 =1Ω，则VA=__________V,VB=__________V，VF=__________V.

四、计算题（5X6）
1、电源的电动势为1.5V，内电阻为0。12Ω，外电路的电阻为1.38Ω，求电路中的电流和端电
压？
解:由闭合电路欧姆定律有

5、在2-36所示电路中，电源的电动势为8V，内电阻为1Ω，外电路有三个电阻，R1 =5。8Ω，
R2 =2Ω，R3 =3Ω.求①通过各电阻的电流；②外电路中各个电阻上的电压降和电源内部的
电压降；③外电路中各个电阻消耗的功率，电源内部消耗的功率和电源的总功率？
解:

6、图2-37所示电路中，求出A、B两点间等效电阻。
解:

10、图2—40所示电路中，E1=12V,E2=E3=6V，内阻不计，R1=R2=R3=3Ω，求Uab、Uac、Ubc。
解：

电工技术基础与技能
第三章 复杂直流电路 练习题
一、是非题(2X20)
1、基尔霍夫电流定律仅适用于电路中的节点，与元件的性质有关. （ )
2、基尔霍夫定律不仅适用于线性电路，而且对非线性电路也适用。 （ ）
3、基尔霍夫电压定律只与元件的相互连接方式有关，而与元件的性质无关。 （ )
4、在支路电流法中,用基尔霍夫电流定律列节点电流方程时，若电路有n个节点，则一定要列
出n个方程。 （ ）
5、叠加定理仅适用于线性电路，对非线性电路则不适用. （ ）
6、叠加定理不仅能叠加线性电路中的电压和电流，也能对功率进行叠加。 （ )
7、任何一个含源二端网络，都可以用一个电压源模型来等效替代。 （ )
8、用戴维南定理对线性二端网络进行等效替代时,仅对外电路等效，而对网路内电路是不等效的. （ )
9、恒压源和恒流源之间也能等效变换。 （ ）
10、理想电流源的输出电流和电压都是恒定的，是不随
负载而变化的。 ( )

二、选择题
1、在图3—17中，电路的节点数为( ).
A。2 B.3 C。4 D.1
2、上题中电路的支路数为( )。
A。3 B。4 C.5 D。6
3、在图3-18所示电路中,I1和I 2的关系是（ ）。
A. I1〉I2 B。 I1<I2　 C。 I1=I2　　 D。不能确定
4、电路如图3-19所示，I=（ )A.
A.-3　　　　B。3 　 C.5 D。—5
5、电路如图3-20所示,E=（ )V.
A.—40 　　 B。 40 　 C。 20 　 D。0
6、在图3—21中，电流I、电压U、电动势E三者之间的
关系为( ）。
A.U=E—RI B.E=—U—RI C。E=U—RI D。U=—E+RI
7、在图3—22中，I=（ )A。
A.4 B.2　　　 　C.0　　　 　D.—2
8、某电路有3个节点和7条支路，采用支路电流法求解各
支路电流时应列出电流方程和电压方程的个数分别为（ )。

A。3、4 B. 3、7 C。2、5 D。 2、6
三、填充题
1、由一个或几个元件首尾相接构成的无分支电路称为_____;三条或三条以上支路会聚的点称为______；任一闭合路径称为______。
2、在图3—25中，I1=______A、I2 =_______A.
3、在图3-26中，电流表读数为0。2A,电源电动势E1=12V,外电路电阻R1 = R3 =10Ω，
R2 = R4 =5Ω,则E 2 =________V。

4、在图3—27中，两节点间的电压U AB = 5V，则各支路电流I1=_____A，I2 =______A，
I3 =_____A，I1+I2 +I3 =_ ___ _A
5、在分析和计算电路时，常任意选定某一方向作为电压或电流的__,当选定的电压或电流方向与实际方向一致时，则为______值，反之则为______值。
6、一个具有b条支路，n个节点(b〉 n)的复杂电路，用支路电流法求解时，需列出______
个方程式来联立求解，其中__个为节点电流方程式，____个为回路电压方程式。

四、计算题
1、图3-28所示电路中，已知E1=40V，E2=5V，E3=25V，R1=5Ω，R2=R3=10Ω,试用支路电流法求各支路的电流。
解:根据节点电流法和回路电压
定律列方程组得

代入数值有

解之得

2、图3-29所示电路中，已知E1 = E2 = 17V，R1=1Ω,R2=5Ω，R3=2Ω，用支路电流法求各支路的电流.
解:根据节点电流法和回路
电压定律列方程组得

代入数值有

解之得

第四章 电容 练习题
一、是非题(2X20)
1、平行板电容器的电容量与外加电压的大小是无关的。 （ )
2、电容器必须在电路中使用才会带有电荷，故此时才会有电容量. （ ）
3、若干只不同容量的电容器并联,各电容器所带电荷量均相等. （ ）
4、电容量不相等的电容器串联后接在电源上，每只电容器两端的电压与它本身的电容量成反比。 （ ）
5、电容器串联后，其耐压总是大于其中任一电容器的耐压。 （ ）
6、电容器串联后，其等效电容总是小于任一电容器的电容量。 （ ）
7、若干只电容器串联，电容量越小的电容器所带的电荷量也越少。 （ ）
8、两个10μF的电容器,耐压分别为10V和20V，则串联后总的耐压值为30V。 （ )
9、电容器充电时电流与电压方向一致，电容器放电时电流和电压的方向相反。 （ ）
10、电容量大的电容器储存的电场能量一定多。 （ ）
二、选择题（2X20）
1、平行板电容器在极板面积和介质一定时，如果缩小两极板之间的距离，则电容量将（ )。
A.增大 B。减小 C.不变 　 D.不能确定
2、某电容器两端的电压为40V时，它所带的电荷量是0.2C，若它两端的电压降到10V时,则
( ）。
A。电荷量保持不变 B.电容量保持不变
C。电荷量减少一半 D。电荷量减小
3、一空气介质平行板电容器,充电后仍与电源保持相连，并在极板中间放入εr=2的电介质，则电容器所带电荷量将( )。
A。 增加一倍 B。 减少一半 C.保持不变　 D.不能确定
4、电容器C1和一个电容为8μF的电容器C2并联，总电容为电容器C1的3倍，那么电容器C1的电容量是( ） μF.
A。 2 B. 4 C. 6 　 D.8
5、两个电容器并联，若C1=2C2，则C1、C2所带电荷量Q1、Q2的关系是( )。
A。 Q1= 2Q2 B。 2Q1= Q2 C. Q1= Q2 D。不能确定
6、若将上题两电容串联,则( ).
A。 Q1=2Q2 B。 2Q1=Q2 C。 Q1=Q2 D。不能确定
7、1μF与2μF 的电容器串联后接在30V的电源上,则1μF 的电容器的端电压为（ ）V.
A。10 B.15 　　 C.20 　 D.30
8、两个相同的电容器并联之后的等效电容，跟让它们串联之后的等效电容之比为( ）.
A.1：4 B.4：1 C。1：2 　 D.2:1
9、两个电容器，C1=30μF,耐压12V；C2=50μF，耐压12V，将它们串联后接到24V电源上,则（ ）.
A.两个电容器都能正常工作 B.C1、C2都将被击穿 　
C。 C1被击穿,C2正常工作 　 D。 C1正常工作，C2被击穿
10、用万用表电阻档检测大容量电容器质量时,若指针偏转后回不到起始位置,而停在表度盘的某处，说明（ ）。
A.电容器内部短路　　 　B。电容器内部开路
C.电容器存在漏电现象 D.电容器的电容量太小
三、填充题
1、某一电容器，外加电压U = 20V,测得q = 4X10-8C,则电容量C=__2X10-9F__，
若外加电压升高为40V,这是所带电荷量为__8X10-8C __。
2、以空气为介质的平行板电容器，若增大两极板的正对面积，电容量将___；若增大
两极板间的距离，电容量将____;若插入某种介质，电容量将____。
3、两个空气介质平行板电容器C1和C2,若两极板正对面积之比为3:2，两极板间距离之比为3:1,则它们的电容量之比为___。若C1为6μF，则C2 =____μF。
4、两个电容器，C1=20μF，耐压100V；C2=30μF,耐压100V,串联后接在160V电源上，C1和C2两端电压分别为____V，_____V,等效电容为____μF.
9、电容器和电阻器都是电路中的基本元件，但它们在电路中的作用是不同的。从能量上来看，电容器是一种__储能__元件,而电阻器则是__耗能__元件。
四、问答与计算题
6、两个相同的电容器，标有“100 pF、600V”，串联后接在900V的电路上,每个电容器带多少电荷量?加在每个电容器上的电压是多大？电容器是否会被击穿？
解:由于是两个相同的电容并联，总电容是
C总= 0。5C = 50pF
Q = C总U = 50X10-12X900 =4.5X10—8C

∵U1〈U额
∴电容不会被击穿
7、把“100 pF、600V”和“300 pF、300V”的电容器串联后接到900V的电路上，电容器会被击穿吗？为什么？
解:总电容是

Q=C总U=75X10-12X900= 67500X10-12C

∵U1=675〉600
∴C1将先击穿，然后由于900V全部作用在C2上,而C2的耐压仅为300V，C2将也会被击穿。

8、现有两个电容器，其中一个电容器为0。25μF,耐压为250V；另一个电容为0.5μF，耐压为300V,试求：
①它们串联以后的耐压值；
②它们并联以后的耐压值？
解: ①串联的时候,总电容是

Q1=C1U1=0.25X10-6X250= 62。5X10-6C
Q2=C2U2=0。5X10—6X300= 150X10-6C

②并联时∵U1=250,U2=300
∴耐压小的值为并联耐压值.

第五章 磁场和磁路小结与习题
1．通电导线的周围和磁铁的周围一样，存在着磁场.磁场具有 和 的特性,它和电场一样是一种特殊物质。
磁场可以用 来描述它的强弱和方向.
通电导线周围的磁场方向与电流方向之间的关系可用 (也叫做 ）来判定.
对与通电指导线，用右手握住导线，让伸直的大拇指指向 ，那么弯曲的四指指向 的方向。。
2．B、Φ、μ、H为描述磁场的四个主要物理量.
(1）磁感应强度B是描述磁场 的物理量，当通电导线与磁场方向垂直时，其大小为 。
磁感应强度B的单位为
（2)在匀强磁场中,通过与磁感线方向垂直的某一截面的磁感线的总数,叫做穿过这个面的磁通，即Φ=
（3）磁导率μ是用来表示媒介质 的物理量.任一媒介质的磁导率与真空磁导率的比值叫做相对磁导率，即µr=
（4)磁场强度为
3．通电导线在磁场中要受到磁场力的作用，磁场力的方向可用 确定,其大小为
左手定则的内容为：

通电线圈放在匀强磁场中将受到 作用而转动,常用的电流表就是根据这一原理制作的.
1．判断题
（1)磁体上的两个极，一个叫做N极，另一个叫做S极，若把磁体截成两段，则一段为N极,另一段为S极。（ ）
(2)磁感应强度是矢量，但磁场强度是标量,这是两者之间的根本区别。（ ）
（3）通电导线在磁场中某处受到的力为零，则该处的磁感应强度一定为零。（ ）
(4）两根靠得很近的平行直导线,若通以相同方向的电流，则它们互相吸引。
（5)铁磁性物质的磁导率是一常数。（ ）
（6)铁磁性物质在反复交变磁化过程中，H的变化总是滞后于B的变化,叫做磁滞现象。
(7）电磁铁的铁心是由软磁性材料制成的。（ ）
2．选择题
（1）判定通电导线或通电线圈产生磁场的方向用（ ）。
A．右手定则 B．右手螺旋法则 C．左手定则 D．楞次定律
(2）如图所示，直线电流与通电矩形线圈同在纸面内,线框所受磁场力的方向为（ ）.
A．垂直向上 B．垂直向下 C．水平向左 D．水平向右
（2）在匀强磁场中,原来载流导线所受的磁场力为F，若电流增加到原来的两倍，这时载流导线所受的磁场力为( ）.
A．F B．2F C．2F D．4F
（3)如图所示，处在磁场中的载流导线，受到的磁场力的方向应为（ ）.
A．垂直向上 B．垂直向下 C．水平向左 D．水平向右
(4）空心线圈被插入铁心后（ ）.
A．磁性将大大增强 B．磁性将减弱 C．磁性基本不变 D．不能确定
3．填充题
(1)磁感线的方向：在磁体外部由 指向 ;在磁体内部由 指向 。
（2）如果在磁场中每一点的磁感应强度大小 ，方向 ，这种磁场叫做匀强磁场.在匀强磁场中，磁感线是一组 。
(3)描述磁场的四个主要物理量是 、 、 和 ；它们的符号分别是 、 、 和 ;它们的国际单位分别是 、 、 和 。
(4）磁场间相互作用的规律是同名磁极相互 ，异名磁极相互 .
（5）载流导线与磁场平行时，导线所受磁场力为 ；载流导线与磁场垂直时,导线所受磁场力为 。
3。简答题.说明判断依据，以及判断方法。
（1)下图中，当电流通过导线时,导线下面的磁针N极转向读者,则导线中的电流方向如何。
（2)如图所示,直线电流与通电矩形线圈同在纸面内，判断线框所受磁场力的方向，并写出判断依据.
5．计算题
(1）一匀强磁场B = 0。4 T;L= 20 cm;θ= 30°;I = 10 A,
求：直导线所受磁场力的大小和方向.
