蓝牙技术原理

蓝牙技术原理2008—05—25 17:16蓝牙作为一种新的短距离无线通信技术标准，具有广泛的应用前景，正受到全球各界的广泛关注.新兴的蓝牙技术已从萌芽期进入了发展期,尽管和其他短距离无线技术相比(如：IEEE802.11b、HomeRF、IrDA)，蓝牙技术的优势还存在很大的争议。但是，趋于成熟的蓝牙产品进入市场仍是必然的趋势。

　　蓝牙技术有以下特点：支持用户在许多设备之间进行无线数据交换及文件同步,使移动电话、便携式计算机以及各种便携式通信设备之间在近距离内资源共享；支持非可视范围内的通信与连接，且能在移动中进行无线连接和通信；支持无线设备到有线网络之间的无线连接，只要连接到局域网的蓝牙接入点，就可以实现有线局域网的无线数据连接；支持电路交换与分组交换，支持语音、数据和视频信号传输。

　　蓝牙无线技术采用的是一种扩展窄带信号频谱的数字编码技术，通过编码运算增加了发送比特的数量，扩大了使用的带宽。蓝牙使用跳频方式来扩展频谱。跳频扩频使得带宽上信号的功率谱密度降低,从而大大提高了系统抗电磁干扰、抗串话干扰的能力,使得蓝牙的无线数据传输更加可靠。

　　在频带和信道分配方面，蓝牙系统一般工作在2.4GHz的ISM频段.起始频率为2.402GHz，终止频率为2。480GHz,还在低端设置了2MHz的保护频段，高端设置了3.5MHz的保护频段。共享一个公共信道的所有蓝牙单元形成一个微网，每个微网最多可以有8个蓝牙单元。在微网中，同一信道的各单元的时钟和跳频均保持同步。

　　蓝牙具有以下的射频收发特性。蓝牙采用时分双工传输方案，使用一个天线利用不同的时间间隔发送和接收信号，且在发送和接收信息中通过不断改变传输方向来共用一个信道，实现全双工传输；蓝牙发射功率可分为3个级别：100mW、2。5mW和1mW。一般采用的发送功率为1mW,无线通信距离为10m，数据传输速率达1Mb/s。若采用新的蓝牙2。0标准,发送功率为100mW，可使蓝牙的通信距离达100m，数据传输速率也达到10Mb/s。除此之外，蓝牙标准还对收发过程的寄生辐射、射频容限、干扰和带外抑制等做了详尽的规定，以保证数据传输的安全。

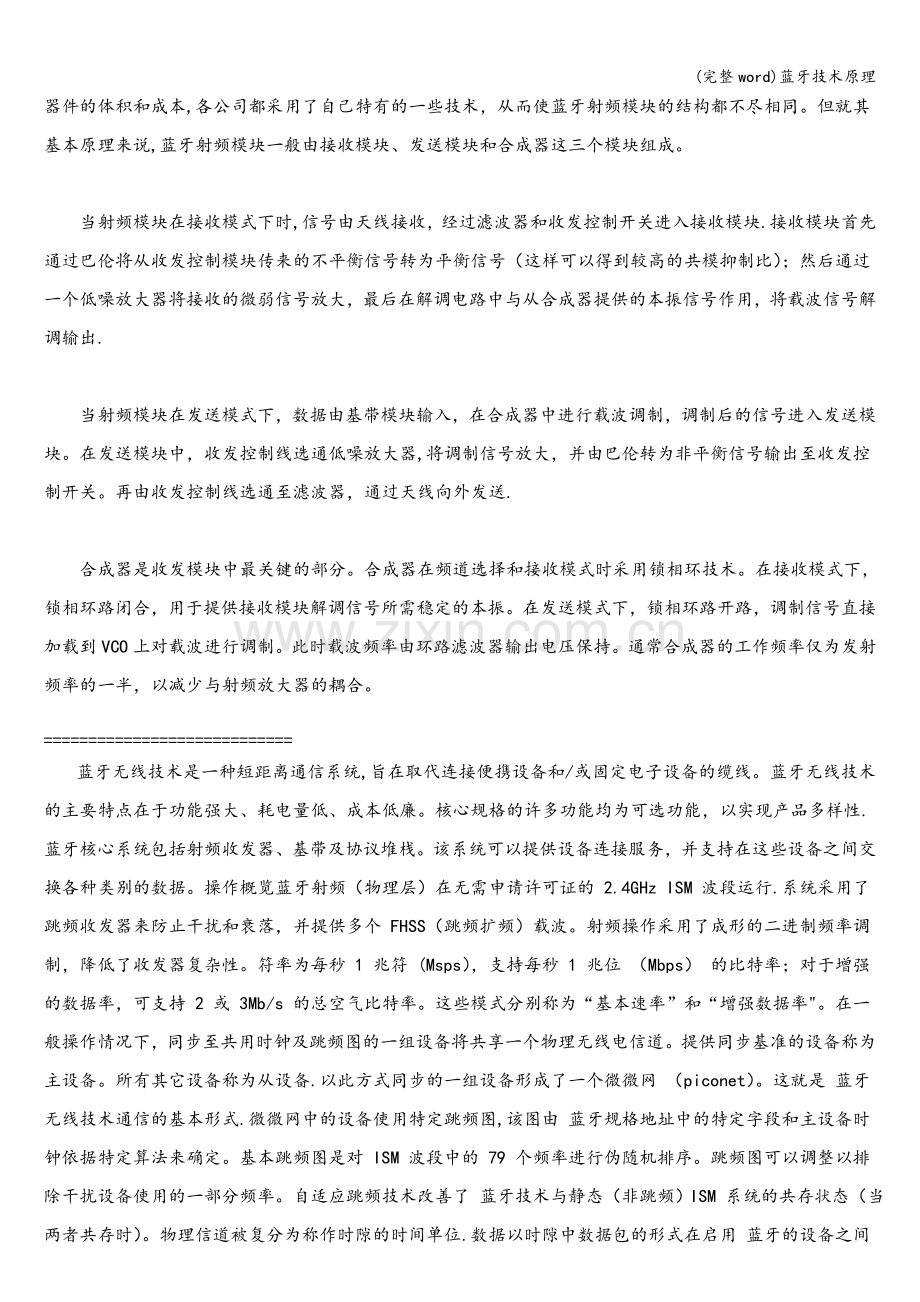

　　蓝牙无线设备实现串行通信是通过无线射频链接，利用蓝牙模块实现。蓝牙模块主要由无线收发单元、链路控制单元和链路管理及主机I/O这3个单元组成。就蓝牙射频模块来说,为了在提高收发性能的同时减小器件的体积和成本,各公司都采用了自己特有的一些技术，从而使蓝牙射频模块的结构都不尽相同。但就其基本原理来说,蓝牙射频模块一般由接收模块、发送模块和合成器这三个模块组成。

　　当射频模块在接收模式下时,信号由天线接收，经过滤波器和收发控制开关进入接收模块.接收模块首先通过巴伦将从收发控制模块传来的不平衡信号转为平衡信号（这样可以得到较高的共模抑制比）；然后通过一个低噪放大器将接收的微弱信号放大，最后在解调电路中与从合成器提供的本振信号作用，将载波信号解调输出.

　　当射频模块在发送模式下，数据由基带模块输入，在合成器中进行载波调制，调制后的信号进入发送模块。在发送模块中，收发控制线选通低噪放大器,将调制信号放大，并由巴伦转为非平衡信号输出至收发控制开关。再由收发控制线选通至滤波器，通过天线向外发送.

　　合成器是收发模块中最关键的部分。合成器在频道选择和接收模式时采用锁相环技术。在接收模式下，锁相环路闭合，用于提供接收模块解调信号所需稳定的本振。在发送模式下，锁相环路开路，调制信号直接加载到VCO上对载波进行调制。此时载波频率由环路滤波器输出电压保持。通常合成器的工作频率仅为发射频率的一半，以减少与射频放大器的耦合。

============================
蓝牙无线技术是一种短距离通信系统,旨在取代连接便携设备和/或固定电子设备的缆线。蓝牙无线技术的主要特点在于功能强大、耗电量低、成本低廉。核心规格的许多功能均为可选功能，以实现产品多样性.蓝牙核心系统包括射频收发器、基带及协议堆栈。该系统可以提供设备连接服务，并支持在这些设备之间交换各种类别的数据。操作概览蓝牙射频（物理层）在无需申请许可证的 2.4GHz ISM 波段运行.系统采用了跳频收发器来防止干扰和衰落，并提供多个 FHSS（跳频扩频）载波。射频操作采用了成形的二进制频率调制，降低了收发器复杂性。符率为每秒 1 兆符 (Msps），支持每秒 1 兆位 （Mbps） 的比特率；对于增强的数据率，可支持 2 或 3Mb/s 的总空气比特率。这些模式分别称为“基本速率”和“增强数据率"。在一般操作情况下，同步至共用时钟及跳频图的一组设备将共享一个物理无线电信道。提供同步基准的设备称为主设备。所有其它设备称为从设备.以此方式同步的一组设备形成了一个微微网 （piconet）。这就是 蓝牙无线技术通信的基本形式.微微网中的设备使用特定跳频图,该图由 蓝牙规格地址中的特定字段和主设备时钟依据特定算法来确定。基本跳频图是对 ISM 波段中的 79 个频率进行伪随机排序。跳频图可以调整以排除干扰设备使用的一部分频率。自适应跳频技术改善了 蓝牙技术与静态（非跳频）ISM 系统的共存状态（当两者共存时）。物理信道被复分为称作时隙的时间单位.数据以时隙中数据包的形式在启用 蓝牙的设备之间传送。如果条件允许，可以将多个连续时隙分配给一个数据包。跳频发生在传输或接收数据包时。蓝牙技术通过使用时分双工 （TDD) 方案提供全双工传输效果。物理信道上方有一个链路、信道及相关控制协议层。物理信道以上的信道及链路层级为物理信道、物理链路、逻辑传输、逻辑链路及 L2CAP 信道。 在物理信道内，任意两个传输设备之间可以形成物理链路，并且可双向传输数据包.在微微网物理信道中，对哪些设备可以形成物理链路有一些限制。每个从设备和主设备间有一个物理链路。微微网中的从设备之间不会直接形成物理链路。物理链路可作为一个或多个逻辑链路的传输层，支持单播同步、异步和等时通信量及广播通信量。逻辑链路上的通信量可通过占有资源管理器中的调度功能分配的时隙分化到物理链路上。除用户数据外,逻辑链路还负载了基带和物理层的控制协议。即链路管理协议 (LMP).微微网中的活动设备具有默认的面向异步连接的逻辑传输，用于传输 LMP 协议信令.由于历史原因，这被称作为 ACL 逻辑传输。每次有设备加入微微网时都会创建默认的 ACL 逻辑传输。可在需要时创建附加逻辑传输以传输同步数据流。链路管理功能采用 LMP 控制微微网中的设备的操作，并提供服务来管理架构中的较低层（无线电层和基带层）。LMP 协议只可以负载在默认的 ACL 逻辑传输及默认的广播逻辑传输上.在基带层以上,L2CAP 层为应用和服务提供了基于信道的提取.它可以执行应用数据的分割和重组，并通过一个共享逻辑链路执行多个信道的复用或解复用。L2CAP 有一个协议控制信道，负载于默认的 ACL 逻辑传输中。提交至 L2CAP 协议的应用数据可以负载于支持 L2CAP 协议的任意逻辑链路上。

==================
蓝牙适配器
百科名片
蓝牙适配器就是为了各种数码产品能适用蓝牙设备的接口转换器.蓝牙适配器采用了全球通用的短距离无线连接技术，使用与微波、遥控器以及有些民用无线通讯器材相同的2。4GHz附近免付费、免申请的无线电频段,为避免此频段电子装置众多而造成的相互干扰,因而以一千六百次高难度跳频以及加密保密技术。

目录[隐藏]
蓝牙适配器详解
基本信息
分类
相关参数
优点
功能：
蓝牙适配器使用方法
蓝牙适配器驱动不能安装的解决方法
详细举例
蓝牙适配器详解
基本信息
分类
相关参数
优点
功能：
蓝牙适配器使用方法
蓝牙适配器驱动不能安装的解决方法
详细举例

蓝牙适配器详解

蓝牙适配器
蓝牙(Bluetooth）是无线网络传输技术的一种，原本是用来取代红外的。与红外技术相比，蓝牙无需对准就能传输数据，传输距离小于10米（红外的传输距离在几米以内）。而在信号放大器的帮助下，通讯距离甚至可达100米左右。蓝牙技术非常适合耗电量低的数码设备相互分享数

蓝牙耳机
据，如手机、掌上电脑等。而且,蓝牙设备之间还能传送声音，如蓝牙耳机。蓝牙规范中广为应用的成熟版本为1。1，带宽约1Mbps（USB1.1接口的带宽为12Mbps，USB2。0接口的带宽为480Mbps，局域网带宽为10Mbps/100Mbps/1000Mbps，火线IEEE1394带宽为400Mbps。所以说，蓝牙非常适合于传送小文件（10MB以下的图片、铃声、电子书、文稿等等），方便与速度兼得。目前最新版本是2.1+EDR版本。

USB
　　由于目前市面上有的蓝牙适配器基本上为USB接口的,而且USB接口具有即插即用的特点，如果从接口来区分的话，蓝牙适配器的的类型也就一种:即蓝牙USB适配器。当然除了蓝牙USB适配器外，还有蓝牙耳机、蓝牙麦克等 　　等。 　　水木行新款蓝牙适配器（免驱，支持Win7） 　　本品是一款基于Bluetooth SIG 2。1规范设计生产的新一代高速蓝牙适配器，需要插在台式电脑或笔记本电脑的USB接口上使用，可为台式电脑或笔记本电脑添加蓝牙通信功能。电脑有了蓝牙通信功能，就可以和蓝牙手机、蓝牙键盘鼠标、蓝牙耳机、蓝牙 掌上电脑等各种各样的蓝牙设备进行蓝牙通信。 　　●采用CSR公司第五代蓝牙芯片，支持蓝牙SIG最新2.1版规范，并支持增强速率EDR，同时向下兼容V1。1/V1。2/V2。0的蓝牙设备。标称速率3Mbps，实际文件传输测试，每秒最高可传输207k字节. 　　●本品是蓝牙适配器中的高端产品，按照CSR公司推荐方案进行设计制造，采用陶瓷天线、SMD晶振、平和滤波器和IC电源模块，成本虽高,但其通信性能、稳定性、可靠性和使用寿命，绝非市面上那些偷工减料的廉价蓝牙适配器可比. 　　●采用正版IVT Bluesoleil 5。4版本蓝牙软件，该软件已针对本品的蓝牙地址码进行授权,不会出现廉价蓝牙适配器的5M字节数据传输量限制。 　　●在Windows 7/XP/Vista系统里，可使用系统自带的Microsoft蓝牙软件，即插即用.用户还可使用驱动光盘里配套的功能更为强大的IVT 5。4蓝牙软件。 　　●可同时连接如手机、耳机、键盘、鼠标等多个蓝牙设备，与蓝牙2。0适配器相比，多设备连接更加流畅。支持A2DP蓝牙立体声音频传输,音效出色.在传输立体声的同时,还可通过蓝牙麦克风传送蓝牙语音. 　　●内置高感度专用蓝牙陶瓷天线，开放空间通信距离可达10米以上，可穿越墙壁进行蓝牙通信。 　　●本品造型为水木行专利，USB插头可旋入或旋出，旋出后连接电脑，旋入后是一个立体的蓝牙标志,十分美观。 　　

基本信息

微波
所谓“蓝牙”(Bluetooth）,是一种采用了全球通用的短距离无线连接技术,使用与微波相同的2.4GHz附近免付费、免申请的无线电频段.为避免此频段电子装置众多而造成的相互干扰，因而以一千六百次高难度跳频以及加密保密技术，传输速率在432Kbps到721Kbps不等。蓝牙规范中广为应用的成熟版本为1.1，带宽约1Mbps，而也有的版本达2Mbps。

ISA总线
分类
　　线类型可分为ISA总线、PCI总线和USB总线。 　　ISA总线以16位传送数据，标称速度能够达到10M。 　　PCI总线以32位传送数据，速度较快.目前市面上大多是10M和100M的PCI总线.随着USB接口的逐渐普及,现有的蓝牙适配器基本上都为USB总线的。 　　USB总线即Universal Serial Bus，通用串行总线，是IBM、Intel、Microsoft、Compaq、NEC等几大世界著名厂商联合制订的一种新型串行接口，它已成为电脑与外调设备(如：键盘，磁带机,打印机，可写入光盘机等）之间标准的接口。该接口不但负载能力好，而且易用性也好，具有“即插即用”的功能，最多可串接127个外设，支持即时声音播放及影像压缩。

PCI总线
相关参数
　　在保证达到所要求的误比特率的条件下，接收所需要的最小输入功率。接收灵敏度一般用dBm来表示，它是以lmW光功率为基础的绝对功率，或写为 　　其中,Pmin指在给定误比特率的条件下,接收机能接收的最小平均功率。例如，在给定的误比特率为10的负9次方时，接收机能接收的最小平均功率为InW(即10的负9次方W），接收机灵敏度为-60dBm。
优点
　　蓝牙适配器具有方便廉价的众多优点，主要运用在以下方面: 　　1.档案传输- 可跨越不同软件平台传输文件( 如把名片从手机传到掌上电脑 ） 　　2。数据同步- 支持不同操作平台间的信息同步（ 如掌上电脑与电脑的数据同步，手机与电脑间的资料同步 ) 　　3。语音传输— 通过蓝牙传输声音信息（ 如支持蓝牙耳机 )

蓝牙打印机
　　4.模拟串口— 以无线方式达到模拟RS-232序列传输协议( 如支持蓝牙打印机 ） 　　5。拨号网络— 拨接到调制解调器，以连接到因特网（ 如电脑通过蓝牙手机GPRS/CDMA上网 ） 　　6。蓝牙网络— 建立蓝牙虚拟网络（ 如组建蓝牙无线对等网 ) 　　7.文件交换- 名片、会议事项、待办事项等交换 　　8。短信管理- 通过电脑编辑发送手机短信 　　9。文件管理— 编辑归类手机上的通讯录，上传及下载资料，铃声,图片 　　10。数据传输—可连接到具有蓝牙功能的打印机实现蓝牙打印。 　　不仅数据传输优势明显,外观更是小巧灵便，比传统的红外适配器小多了，外形好看,更方便携带。

功能：
　　支持蓝牙新技术，Broadcom 2045芯片，提供合法地址码； 　　—带Widcomm 4.0正版驱动软件,完美支持VISTA 　　—蓝牙V2。0+EDR 技术； 　　—USB2.0规范，向下兼容USB1。1/1。2； 　　—USB总线供电,无须接电源，LED灯指示； 　　-超薄极轻、内置天线，不需USB连线，使用、携带方便； 　　—频率:2.400—2.4835Ghz； 　　-传播频率:频率跳变; 　　-传播光谱（FHSS）; 　　—传输速率： 3Mbit/s(EDR）,传输速度更快捷； 　　—工作范围最远: 100m; 　　—安全：128 bits安全模式； 　　—支持所有Windows系统，包括Windows vista； 　　—支持EDR安全模式; 　　—实现无线传输文件、影音、无线打印无线组建局域网，无线上网等功能； 　　-无线连接带有蓝牙技术的设备(如电脑/PDA/手机/打印机等/无线游戏手柄）； 　　—支持VOIP语音通话,可无缝连接Skype软件 　　常见蓝牙适配器芯片组：Broadcom〉CSR〉ISSC〉力源 　　目前美国Broadcom芯片组市场份额第一，英国的CSR暂居第二.

Broadcom芯片组
蓝牙适配器使用方法
　　[1]第一步:先了解要使用的电脑安装的系统是什么版本，如果是XP系统SP2的最好，就不需要安装蓝牙驱动——直接将蓝牙适配器插入电脑USB接口就行了。 　　如果电脑是XP 2以下系统的话，就需要在电脑上安装蓝牙驱动-—先不将蓝牙适配器插入电脑上的USB接口，先把驱动光盘放入光驱，按照提示操作，然后会提示插入蓝牙适配器，再将蓝牙适配器插入电脑上的USB接口，电脑提示找到新硬件-一路选择下一步—提示新硬件可以使用了. 　　

可连接的蓝牙外围设备
蓝牙适配器插入后电脑会提示发现新移动硬件，并在右下角任务栏里出现兰色的小图标,用鼠标点兰色图标，弹出菜单栏，选上面的“添加蓝牙设备"。这时电脑上出现对话框，提示手机上的蓝牙必须打开你打开的蓝牙设备的蓝牙。在电脑上对话框上选择“已打开蓝牙设备"，按“下一步",这时电脑上的蓝牙适配器自动搜索手机，　稍等一下，电脑显示搜索到你打开的蓝牙设备,手机上也显示电脑名称,　双击电脑上“你打开的蓝牙设备”的图标，按提示进行设置.电脑上会弹出一个要求加密码的对话框，选择“自己手动加密”，并在后面的空格中输入“123”，点下一步。手机上也显示找到蓝牙装置并提示输入密码，同样在手机输入“123”并确定　稍等一下，电脑和手机会自动进行匹配.电脑右下方显示“蓝牙设备已添加并可使用”时就可以了。 　　也可以用蓝牙设备匹配电脑.在电脑上已经插入并可以使用蓝牙适配器的情况下，进入你打开的蓝牙设备主菜单的“连接”-—“蓝牙”——“匹配装置"——“搜索装置”—-找到XXX(表示你电脑的名字)--输入密码——电脑提示有蓝牙设备需要匹配—-同样输入密码—添加成功。 　　如果需要下载文件到蓝牙设备中里，先在电脑上找到需要下载的文件，在文件图标上点鼠标右键,然后选“发送到”中的有蓝牙图标的发送方式。这时必须确定你打开的蓝牙设备上的蓝牙是打开的,按电脑的提示进行简单的操作就可以了。蓝牙设备会自动接收文件——自动保存文件到相应的文件夹,保存完后还提示你是否立即使用，选择是就立即使用，选择否的话，你只要进入到相应的文件夹，比如你传的是MP3文件，你就可以进入“文件管理器”中的“声音”文件夹进行播放和查看了. 　　如果需要把打开的蓝牙设备拍摄的文件传到电脑上，先在蓝牙设备上选择好文件——按更多——发送——通过蓝牙——就立即发送了.然后可到电脑上相应的文件夹里查看。
蓝牙适配器驱动不能安装的解决方法
　　［2］有的蓝牙适配器是不能在Windows 下不能自动安装驱动的，下面介绍下如何安装这样的蓝牙适配器的驱动程序. 　　打开设备管理器（Win 键 + Pause/Break 键 → 硬件 → 设备管理器)，找到驱动异常的蓝牙设备， 打开它的属性 → 详细信息.
详细举例
　　例如 　　"USBvid_0a5c＆PID_2100”， 记下这个设备的 vid 和 PID，值为四位的十六进制数. 　　开始 → 运行（Win 键 + R）： 　　notepad ％systemroot％infbth.inf 　　找到 ［Sony。NT.5.1］ ，在它下面加上一行,vid 和 PID 填刚才看到的值： 　　USB Bluetooth Device= BthUsb， USBVid_0a5c＆Pid_2100 　　返回设备管理器,点击更新该设备的驱动，选择自动安装,即可完成。
