钳工技师实做试题.doc

钳工技师实做试题
方形组合
一、试题要求：
①、件1（凸方形）、件2（凹方形）在配合位置作透光检查，配合间隙不大于0.06mm。
②、件1（凸方形）、件2（凹方形）在装配位置平面应贴合，0.06mm塞尺不能塞入。
③、两圆锥销应紧密配合，其两端露出部分应符合一般装配技术要求。
二、考试场地：机械车间
三、考试形式及时间：现场操作。时间360

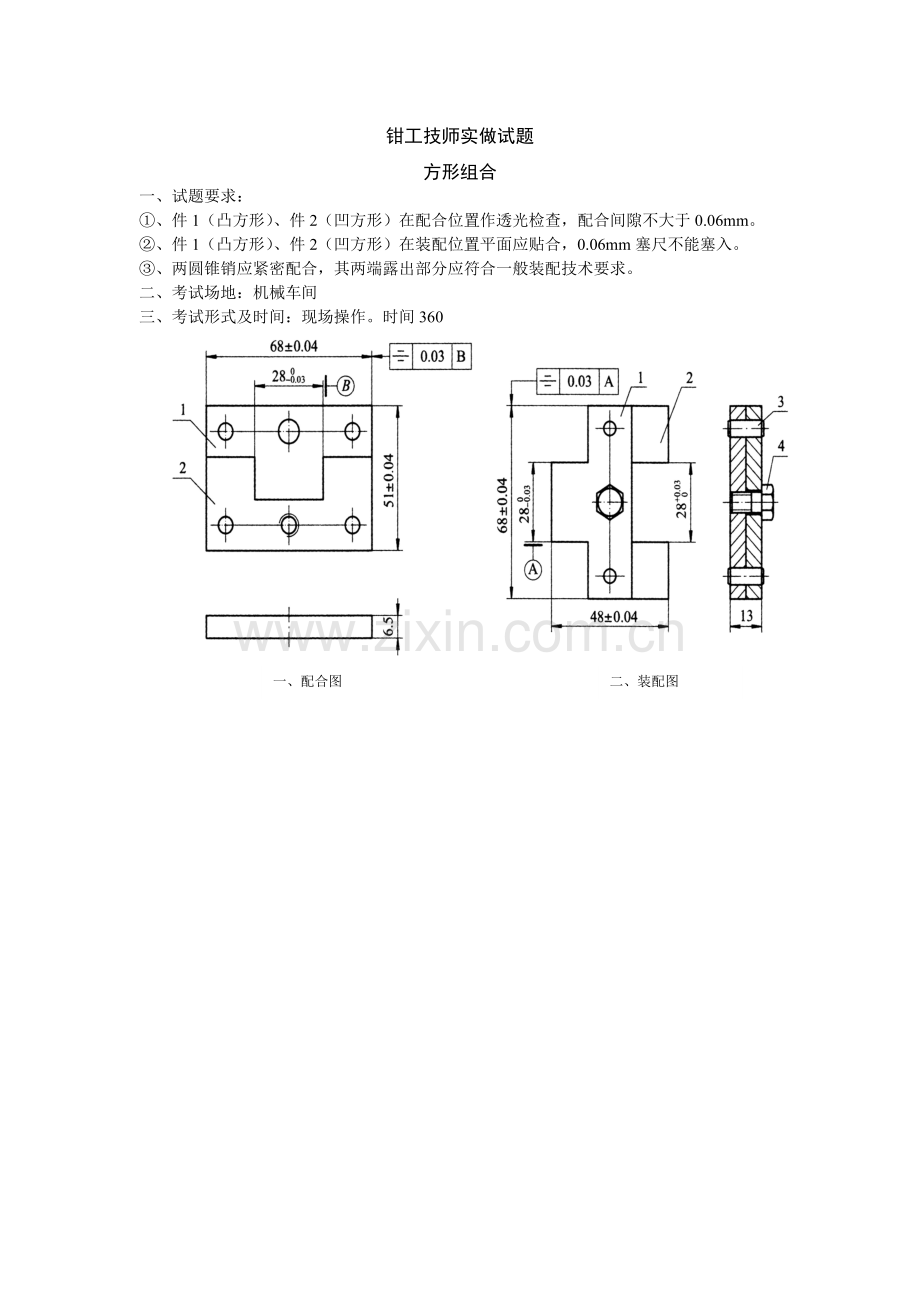

一、配合图
二、装配图

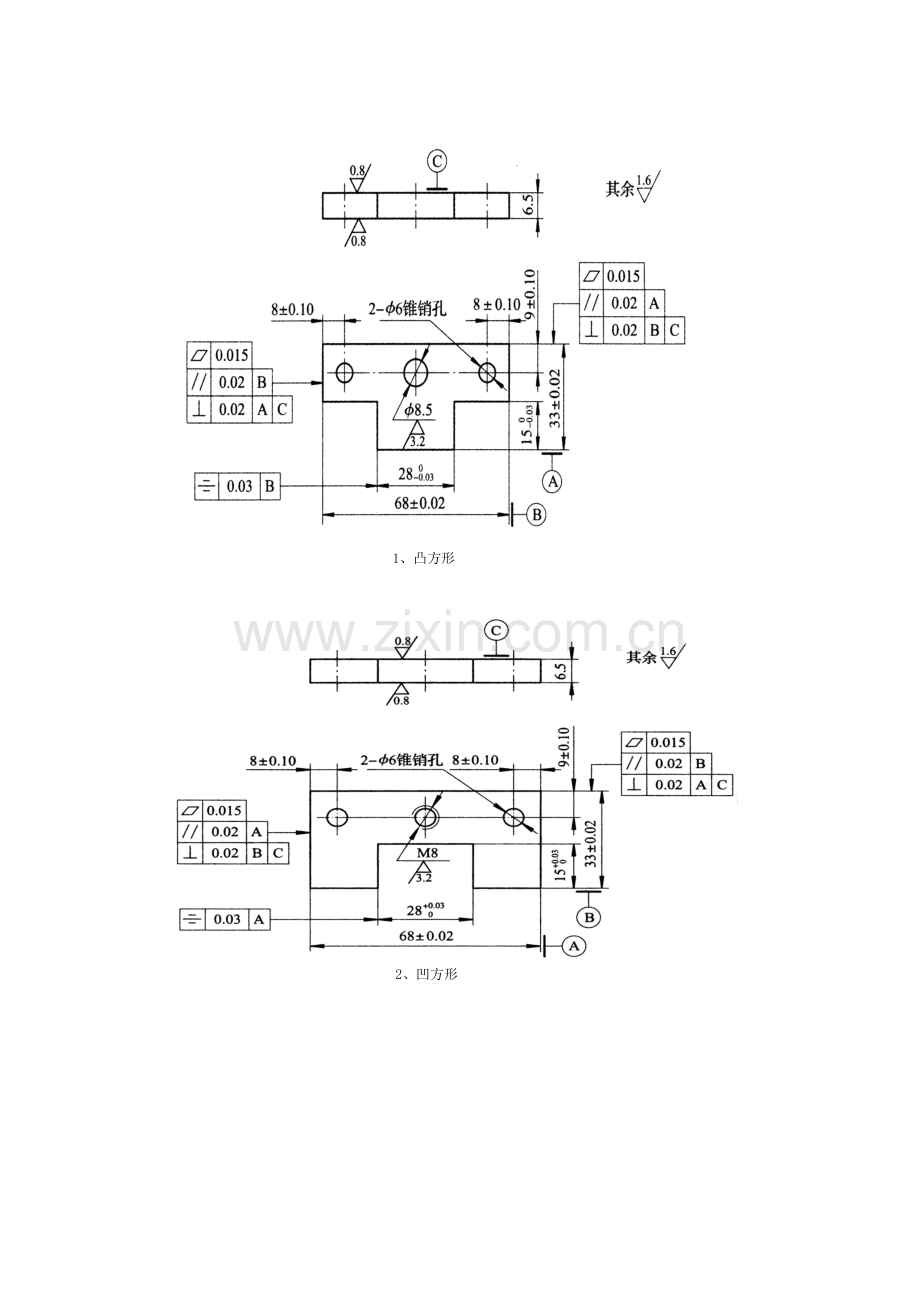

1、凸方形

2、凹方形
评分标准
考核项目
考核要求
配分
评分标准
尺寸

3
超差无分
（二处）
6
超差无分
33±0.02（二处）
6
超差无分
8±0.10（四处）
4
超差无分
68±0.02（二处）
6
超差无分

3
超差无分

3
超差无分
9±0.10（四处）
4
超差无分
表面
（二十二处）
8
值大1级无分
形位公差

0.015
（四处）
6
超差无分
∥
0.02
A
B
（二处）
4
超差无分
÷
0.03
A
B
（二处）
12
超差无分
⊥
0.03
A
B
C
（四处）
4
超差无分
技术要求
技术要求1
15
超差0.01扣3分
技术要求2
4
超差无分
技术要求3
4
不符合装配要求无分
组合
48±0.04、51±0.04
6
超差无分
68±0.04（二处）
4
超差无分
安全文明
安全文明有关规定
违反有关规定，酌情扣总分1～50分
备注
每处尺寸超差≥1mm酌情扣考件总分5～10分

评分表
题 目
方形组合
考试日期

考 生

用时（min）

考核项目
考核要求
配分
评分标准
检测结果
扣分
得分
尺寸精度
粗糙度
尺寸

3
超差无分

（二处）
6
超差无分

（续表）
尺寸
33±0.02（二处）
6
超差无分

8±0.10（四处）
4
超差无分

68±0.02（二处）
6
超差无分

3
超差无分

3
超差无分

9±0.10（四处）
4
超差无分

表面
（二十二处）
8
值大1级无分

形位公差

0.015
（四处）
6
超差无分

∥
0.02
A
B
（二处）
4
超差无分

÷
0.03
A
B
（二处）
12
超差无分

⊥
0.03
A
B
C
（四处）
4
超差无分

技术要求
技术要求1
15
超差0.01扣3分

技术要求2
4
超差无分

技术要求3
4
不符合装配要求无分

组合
48±0.04、51±0.04
6
超差无分

68±0.04（二处）
4
超差无分

安全文明
安全文明有关规定
违反有关规定，酌情扣总分1～50分
备注
每处尺寸超差≥1mm酌情扣考件总分5～10分
合计

100

监考人员签名： 主监考人员签名：
