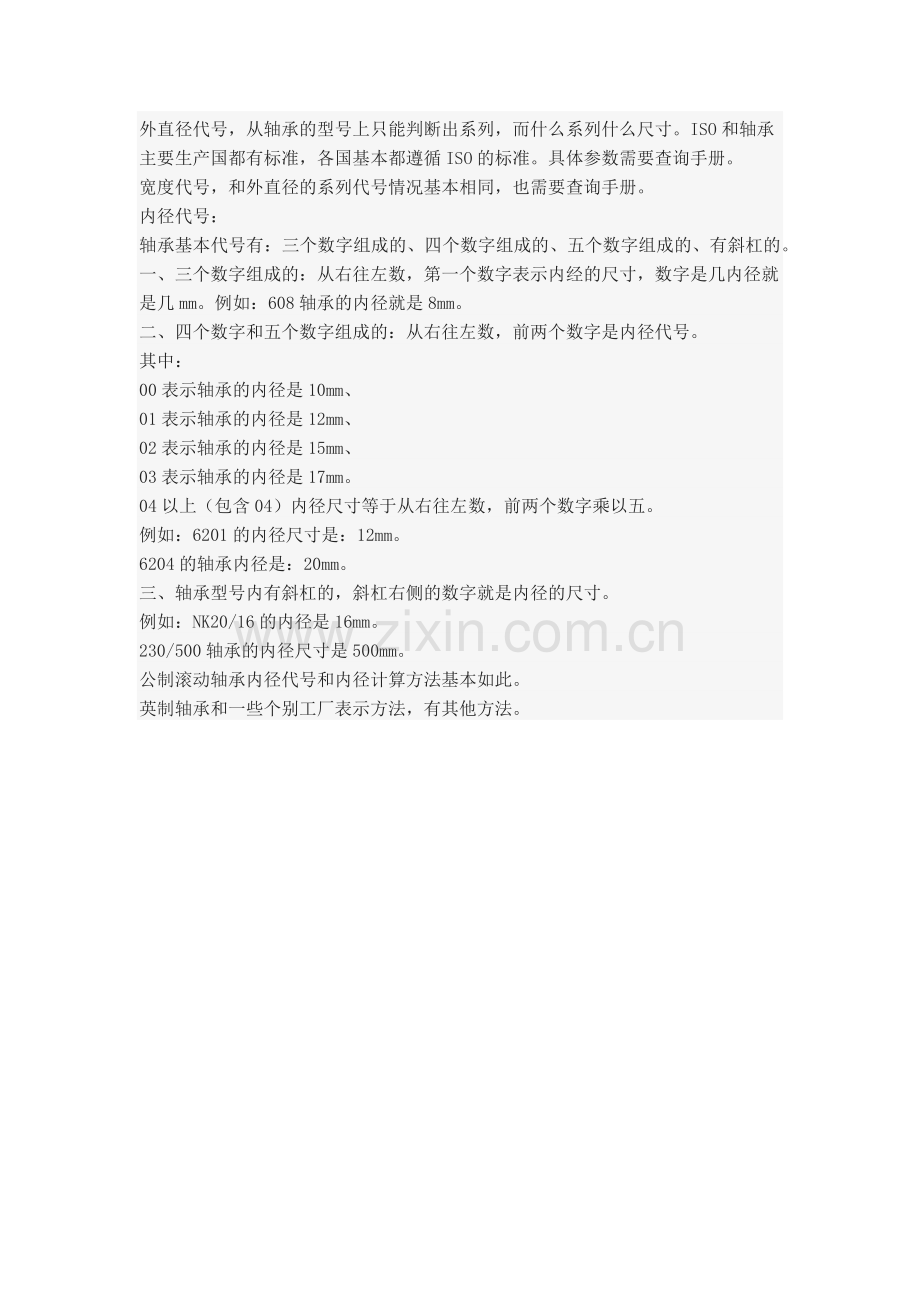

从轴承的型号来计算内径尺寸.doc

外直径代号，从轴承的型号上只能判断出系列，而什么系列什么尺寸。ISO和轴承主要生产国都有标准，各国基本都遵循ISO的标准。具体参数需要查询手册。
宽度代号，和外直径的系列代号情况基本相同，也需要查询手册。
内径代号：
轴承基本代号有：三个数字组成的、四个数字组成的、五个数字组成的、有斜杠的。
一、三个数字组成的：从右往左数，第一个数字表示内经的尺寸，数字是几内径就是几mm。例如：608轴承的内径就是8mm。
二、四个数字和五个数字组成的：从右往左数，前两个数字是内径代号。
其中：
00表示轴承的内径是10mm、
01表示轴承的内径是12mm、
02表示轴承的内径是15mm、
03表示轴承的内径是17mm。
04以上（包含04）内径尺寸等于从右往左数，前两个数字乘以五。
例如：6201的内径尺寸是：12mm。
6204的轴承内径是：20mm。
三、轴承型号内有斜杠的，斜杠右侧的数字就是内径的尺寸。
例如：NK20/16的内径是16mm。
230/500轴承的内径尺寸是500mm。
公制滚动轴承内径代号和内径计算方法基本如此。
英制轴承和一些个别工厂表示方法，有其他方法。
