数控维修高工考试习题.doc

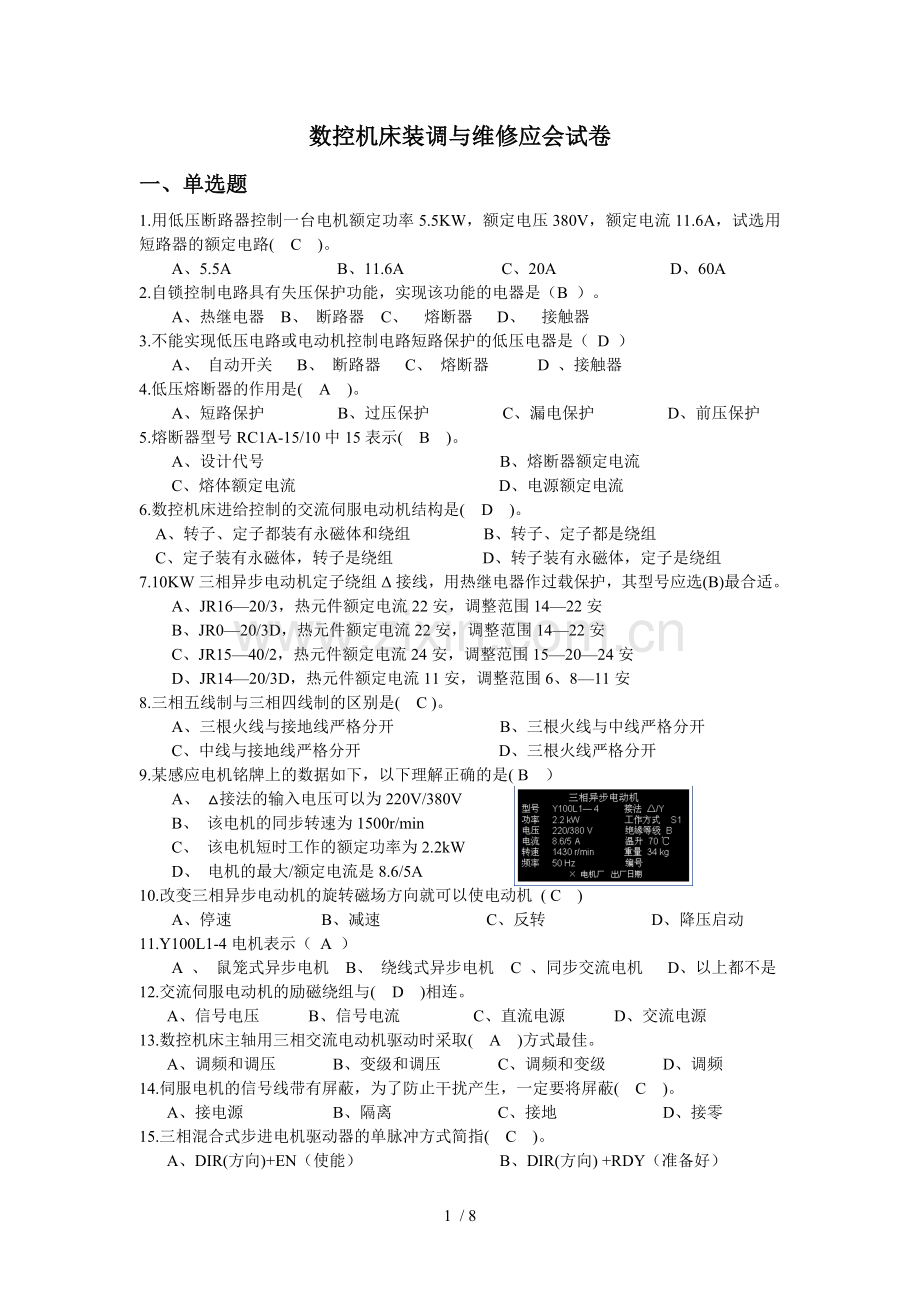

数控机床装调与维修应会试卷
一、单选题
1.用低压断路器控制一台电机额定功率5.5KW，额定电压380V，额定电流11.6A，试选用短路器的额定电路(　C　)。
A、5.5A B、11.6A C、20A D、60A
2.自锁控制电路具有失压保护功能，实现该功能的电器是（B ）。
A、热继电器 B、 断路器 C、 熔断器 D、 接触器
3.不能实现低压电路或电动机控制电路短路保护的低压电器是（ D ）
A、 自动开关 B、 断路器 C、 熔断器 D 、接触器
4.低压熔断器的作用是(　A　)。
A、短路保护 B、过压保护 C、漏电保护 D、前压保护
5.熔断器型号RC1A-15/10中15表示(　B　)。
A、设计代号 B、熔断器额定电流
C、熔体额定电流 D、电源额定电流
6.数控机床进给控制的交流伺服电动机结构是(　D　)。
A、转子、定子都装有永磁体和绕组 B、转子、定子都是绕组
C、定子装有永磁体，转子是绕组 D、转子装有永磁体，定子是绕组
7.10KW三相异步电动机定子绕组Δ接线，用热继电器作过载保护，其型号应选(B)最合适。
A、JR16—20/3，热元件额定电流22安，调整范围14—22安
B、JR0—20/3D，热元件额定电流22安，调整范围14—22安
C、JR15—40/2，热元件额定电流24安，调整范围15—20—24安
D、JR14—20/3D，热元件额定电流11安，调整范围6、8—11安
8.三相五线制与三相四线制的区别是(　C )。
A、三根火线与接地线严格分开 B、三根火线与中线严格分开
C、中线与接地线严格分开 D、三根火线严格分开
9.某感应电机铭牌上的数据如下，以下理解正确的是( B ）
A、 △接法的输入电压可以为220V/380V
B、 该电机的同步转速为1500r/min
C、 该电机短时工作的额定功率为2.2kW
D、 电机的最大/额定电流是8.6/5A
10.改变三相异步电动机的旋转磁场方向就可以使电动机 ( C )
A、停速 B、减速 C、反转 D、降压启动
11.Y100L1-4电机表示（ A ）
A 、 鼠笼式异步电机 B、 绕线式异步电机 C 、同步交流电机 D、以上都不是
12.交流伺服电动机的励磁绕组与(　D　)相连。
A、信号电压 B、信号电流 C、直流电源 D、交流电源
13.数控机床主轴用三相交流电动机驱动时采取(　A　)方式最佳。
A、调频和调压 B、变级和调压 C、调频和变级 D、调频
14.伺服电机的信号线带有屏蔽，为了防止干扰产生，一定要将屏蔽(　C　)。
A、接电源 B、隔离 C、接地 D、接零
15.三相混合式步进电机驱动器的单脉冲方式简指(　C　)。
A、DIR(方向)+EN（使能） B、DIR(方向) +RDY（准备好）
C、CP(脉冲)+DIR(方向) D、CP(脉冲)+EN（使能）
16.伺服电机根据负载条件来选择，所选电机的额定扭矩应(　A　)负载扭矩。
A、大于 B、等于 C、小于 D、小于等于
17.某三相异步电动机额定电流为10A，用于短路保护的熔断器熔体额定电流应为（B ）。
A、50A B、25A C、10A D、5A
18.伺服电机是将电脉冲信号转换成(　B　)的变换驱动部件。
A、直线位移 B、角位移 C、数字信号 D、模拟信号
19.在机床上，为实现对鼠笼式感应电动机的连续速度调节，常采用(　B　)。
A、转子回路中串电阻法 B、改变电源频率法
C、调节定子电压法 D、改变定于绕组极对数法
20.在数控机床的直流进给伺服驱动系统中，多采用（ C ） 作为驱动元件。
A、直流电动机 B、 电磁式直流伺服电动机
C、永磁式直流伺服电动机 D、 步进电动机
21.数控铣床在进给系统中采用步进电机，步进电机按（ Ｃ ）转动相应角度。
A、 电流变动量 B、 电压变化量 Ｃ、 电脉冲数量 D、 脉冲宽度
22.代号为BC的步进电机表示(　A　)。
A、磁阻式 B、感应子式 C、激磁式 D、新型步进电机

23.传感器的电源一般采用(　B　)。
A、交流电源 B、直流电源 C、脉冲电源 D、变频电源
24.各电器线圈的接法（A ）。
A、 只能并联 B、 只能串联 C、根据需要可以并联 D、根据需要可以串联
25.通常交流电压、交流电流的大小都是指它的（ C ）
A、 最大值 B、最小值 C 、有效值 D、 瞬时值
26.测量电气设备的绝缘电阻，应选用(　D　)做为最佳测量仪表。
A、钳形电流表 B、直流单壁电桥 C、万用表 D、兆欧表
27.用万用表测直流电流时，各档的测量值均偏高，产生这种故障的原因可能是(　D　)。
A、分流电阻值偏低 B、表头的游丝被绞住
C、与表头串联的电阻值变大 D、与表头串联的电阻值变小
28.摇动万用表表头时，指针摆动不正常，产生这种故障的可能原因是(A　　)。
A、机械平衡不好 B、表头串联电阻损坏或脱焊
C、表头被短路 D、与表头串联的电阻值变大
29.用万用表测量直流电压时，测量值读数比实际值小一半左右，故障原因可能是(　B　)。
A、转换开关接触不好
B、部分整流元件损坏，全波整流变成半波整流
C、表头灵敏度降低
D、表头被短路
30.使用万用表时，正确的操作是(　A　)。
A、使用前要机械调零
B、测量电阻时，转换档位后不必进行欧姆档调零
C、测量完毕，转换开关置于最大电流档
D、测电流时，最好使指针处于标度尺中间位置
31.用万用表测量三极管的极性，首先判别的是(A)极。
A、基极 B、集电极 C、发射极 D、正极
32.对于万用表的使用，下列描述中不正确的是(　C　)。
A、对于模拟式万用表，必须先调准指针的机械零点
B、在进行高压测量时，必须注意人体和仪表的安全，严禁带电切换开关
C、测量结束后，应将转换开关置于空挡或电阻最高档
D、使用万用表测量时，必须正确选择参数档和量程档
33.如果用万用表的R×1Ω档交替测量232的瓷片电容两端，结果表针不动，则该电容(　D　)。
A、好的 B、坏的 C、开路 D、不能确定
34.关于电流表的使用，不正确的说法是(　B　)。
A、电流表必须串接到被测量的电路中
B、表壳接线柱上标明的“+”“-”记号应与电路的极性相反
C、对交、直流电流应分别使用交流电流表和直流电流表来测量
D、一般被测电流的数值在电流表量程的一半以上，读数较为准确
35.钳形电流表的主要优点是(　A　)。
A、不必切断电路就可以测量电流 B、准确度高
C、灵敏度高 D、功率损耗小
36.用验电笔测直流电时，氖管里(　C　)。
A、两极同时发强光 B、两极都不发光
C、两个极中只有一个极发光 D、两个极中一个极发强光另一个极发弱光
37.下面关于验电笔作用的描述，不正确的说法是(C　)。
A、验电笔可以区分电压的高低 B、验电笔可以区别直流电和交流电
C、验电笔可以区别零线和地线 D、验电笔可以区别直流电的正负极
38.逻辑测试笔可用于判断(　A　)。
A、脉冲的连续性 B、脉冲宽度 C、脉冲周期 D、脉冲频率
39.拆卸过盈配合件，应根据零件的配合尺寸和过盈量的大小，选择合适的拆卸方法。下列常用的拆卸方法中，（B）不适合拆卸过盈配合件。
A、拉卸法。使用专用拉卸器把零件拆下来的一种静力拆卸方法
B、击卸法。利用锤子或其他重物敲击或撞击零件，把零件拆下下来
C、顶压法。利用手压机、压力机的设备拆下零件
D、温差法。利用材料热胀冷缩的性能，加热包容件或冷却被包容件拆卸零件
40.根据切屑的粗细及材质情况，及时清除（ d ）中的切屑，以防止冷却液回路。
A、开关和喷嘴 B、冷凝器及热交换器
C、注油口和吸入阀 D、一级（或二级）过滤网及过滤罩
41.数控机床伺服驱动系统的控制电源和主电源加载的顺序依次是(A　　)。
A、先加载伺服控制电源，后加载伺服主电源
B、先加载伺服主电源，后加载伺服控制电源
C、伺服主电源和控制电源同时加载
D、不用考虑伺服主电源和控制电源的加载顺序
42.关于伺服驱动器和编码器信号的连接，错误的说法是(　C　)。
A、编码器信号电缆，请用带有屏蔽层的双绞线
B、编码器电缆的屏蔽层接到电机侧的接地端子上
C、插头上未用到的引脚也必须连接上导线
D、信号电缆与电源电缆不要放到同一线槽内
43.SINUMRIK802C数控系统电气连接说法不正确的是（ D ）。
A、电柜中必须采用独立的变压器给系统供应DC24V
B、变压器输入电压U，V，W三相中未被驱动变压器使用的两相
C、只有PE接地良好时才能连接，如果不能确定PE是否良好，禁止连接
D、接地线截面积必须≧4 mm2，以确保接地效果
44.关于SINUMRIK802C供应电源说法不正确的是（ C ）。
A、802Ce的CNC模块采用24V直流供电，系统可在-15％~+20％之间正常工作
B、在电柜布线时，交流电源线(如85VAC、220VAC、380VAC以及变频器到主轴电机的电缆)必须与24VDC电缆分开走线
C、数控系统供电在直流电源和驱动器电源接通之前接通
D、直流电源的质量是系统稳定运行的关键。建议使用西门子24V直流稳压电源。当使用非西门子直流电源，请检测电源断电时的输出波形
45.关于SINUMRIK802C数控系统螺距误差补偿说法不正确的是（ C ）
A、首先通过机床参数MD32700是激活螺距功能；
B、机床参数MD38000设定各轴补偿点数；
C、修改补偿文件，须将MD32700设为1;
D、螺距误差补偿必须是在返回参考点后才生效。
46.5个1KΩ电阻串联，总阻值为(　A　)。
A、5KΩ B、10KΩ C、15KΩ D、20KΩ
47.接口芯片的作用是扩展(　C　)。
A、程停存储器 B、数据存储器 C、输入输出端口 D、地址线数日
48.在控制要求较高的数控机床总电源回路中，为了保证数控系统的可靠运行，一般要通过(　B　)供电。
A、光电耦合器 B、隔离变压器 C、旋转变压器 D、用双CPU
49. (　B　)是通过CNC系统的内装诊断程序，在系统处于正常运行状态时，实时自动对数控系统各装置进行自动测试、检查、并显示有关状态信息和故障的诊断。
A、启动诊断 B、在线诊断 C、离线诊断 D、远程诊断
50.数控系统的报警大体可以分为操作报警、程序错误报警、驱动报警及系统错误报警等，
“CMOS存储器写出错”报警属于(　B　)报警。
A、操作报警 B、系统错误报警 C、驱动报警 D、程序错误报警
51.数控系统的报警大体可以分为操作错报警、程序错误报警、驱动报警及系统错误报警等，某机床在运行过程中出现“指令速率过大”报警，这属于(　D　)。
A、系统错误报警 B、程序错误报警 C、操作报警 D、驱动报警
52.数控系统显示“NO FEEDRATE COMMANDED”信息，表示（A ）。
A、没有指定切削进给速度，或进给速度指令不当。需修改程序
B、没有指定刀具补偿指令，不能进行刀具补偿功能，补偿无效
C、没有回参考点，不能识别坐标移动方向，需先回参考点
D、没有解除机床急停功能，机床无法运动，需松开急停按钮，然后运行程序
53.数控系统的报警大体可以分为操作报警、程序错误报警、驱动报警及系统错误报警，某个程序在运行过程中出现“圆弧端点错误”，这属于（ A ）。
A、程序错误报警 B、操作报警
C、驱动报警 D、系统错误报警
54.当机床面板出现 NO CIRCLE RADIUS 报警时，说明出现了（ B ）问题。
A、非法半径指令； B、没有圆弧半径；
C、没有圆弧直径； D、没有圆弧半径补偿。
(　B　)不属于CNC系统自诊功能。
A、启动诊断 B、远程诊断 C、离线诊断 D、在线诊断
55.报警文本及语言生成和安装工具（ C ）
A、WINPCIN B、PLC802 C、TextManager D、TEXT
56.SINUIMERIK802C报警清除条件不包括（ ）
A、上电清除 B、删除键清除 C、程序起动键清除 D、自清除
57.SINUIMERIK802C用户报警共有（ C ）个
A、8 B、16 C、32 D、64
58.机床参数生效条件不包括（ D ）
A、机床上电生效 B、立即生效
C、按数据生效软菜单生效 D、按急停键生效
59.要在诊断画面（PLC状态）中，查看X2004的实际状态，应输入的地址是（ A ）
A、IB1 B、IB0 C、QB0 D、QB1
60.FS-0iC系统上选择〖HISTRY〗软功能键，可以查询（ D ）
A、 机床报警显示 B、 机床操作者信息显示
C、 机床报警履历显示 D、 CNC参数显示

二、多选题
1. 可以进行数据输入输出的是：（ABCD）
A、 嵌入式以太网口 B、RS-232口
C、PCMCIA口 D、数据服务器
2. 如果机床开机系统黑屏，有可能的原因是：（AB）
A、 24V电源处故障，未正确上电
B、 系统保险丝烧坏
C、 系统电池没电
D、系统风扇故障
3. 关于FANUC的PMC，以下说法正确的是：（CD）
A、PMC是一种硬件。
B、PMC是一种软件。
C、PMC的主要表现形式是梯形图语言。
D、PMC主要控制逻辑部分。
4. 绝对式编码器和增量式编码器在应用上的区别有：（AC）
A、 绝对式编码器和增量式编码器在物理构成不同。
B、 绝对式编码器如果不配电池则不能使用
C、 绝对式编码器如果不配电池可以当增量式编码器使用
D、 增量式编码器如果要变成绝对式编码器更改参数1815即可
5. 下列指令可以取消G90或G94模态信息的是（BD）
A、 M05
B、 G00
C、 T0101
D、 G01
6. 可以进行数据输入输出的是：（ABCD）
B、 嵌入式以太网口 B、RS-232口
C、PCMCIA口 D、数据服务器
7. 对于伺服部分的硬件连接，说法正确的有：（AC）
A、JFx是伺服电机编码器的反馈线
B、FANUC电机的动力线没有相序要求
C、伺服与系统通过光缆连接，更加稳定、高速
D、光缆相对于电缆，不易折断，故障率更低
8. 关于PMC梯图的输出，以下说法正确的是：（BC）
A、 可以在ALL I/O画面下输入输出。
B、 可以在BOOT画面下输入输出。
C、 可以在PMC I/O画面下输入输出。
D、可以在IPL画面下输入输出。
9. 对于伺服初始化中，说法正确的是：（AB）
A、全闭环，不管机械连接如何速度反馈脉冲数都是8192
B、半闭环，不关机械连接如何位置反馈脉冲数都是12500
C、全闭环，不管机械连接如何位置反馈脉冲数都是12500
D、半闭环，速度反馈脉冲数要考虑减速比以及丝杠的规格
10. 在FANUC 0i-TD系统中，下列地址必须采用半径方式编程的是（B、D）
A、X
B、Z
C、U
D、R
11. 下列哪几项是数控机床的特点（ACD）
A、加工效率快
B、人员劳动强度大
C、加工精度高
D、可实现复杂工件的加工
12. 对于伺服部分的硬件连接，说法正确的有：（AC）
A、JFx是伺服电机编码器的反馈线
B、FANUC电机的动力线没有相序要求
C、伺服与系统通过光缆连接，更加稳定、高速
D、光缆相对于电缆，不易折断，故障率更低
13. 对于发生FSSB5136报警，可能的原因有：（ABCD）
A、FSSB设定问题
B、硬件-轴卡问题
C、硬件-驱动器问题
D、硬件-光缆问题
14. 对于伺服初始化中，说法正确的是：（AB）
A、全闭环，不管机械连接如何速度反馈脉冲数都是8192
B、半闭环，不关机械连接如何位置反馈脉冲数都是12500
C、全闭环，不管机械连接如何位置反馈脉冲数都是12500
D、半闭环，速度反馈脉冲数要考虑减速比以及丝杠的规格
15. 下列变量属于公共变量的是（AC）
A、#199
B、#3003
C、#100
D、#499
三、判断题
1.（T）数控机床采用热对称结构可以减少热变形对工件的精度影响。
2.（T）柔性调整法它是一种调整后齿侧间隙不能自动补偿的调整方法。
3.（T）计算机与数控系统通讯时，选项设定：波特率、数据位、停止位等必须对应一致。
4.（F）数控机床采用伺服电机实现无级变速，但仍然使用齿轮传动的目的是增大输出速度。
5.（F）数控回转工作台不是机床的一个旋转坐标轴，不能与其它坐标轴联动。
6.（T）四轴控制的数控机床可用来加工圆柱凸轮。
7.（T）数控机床采用伺服电机实现无级变速，但仍然使用齿轮传动的目的是增大输出扭矩。
8.（T）数控车床液压卡盘在配车卡爪时，应在受力状态下进行。
9.（T）加工中心的刀具由可编程控制器管理。
10.（T）从理论上讲，闭环控制的运动精度主要取决于检测装置的精度,而与传动链的误差无关。
11.（T） 加工中心的鼓轮式刀库和链式刀库比较，一般链式刀库比鼓轮式刀库容量大.
12.（F）控制指令IF[<条件表达式>]GOTO n表示若条件成立，则转向段号为n3+2的程序段。
13.（T）在高速切削加工范围，随着切削速度的提高，切削力减少。
14.（T）定义高速切削的依据是切削速度。
15.（T）高速切削是采用高转速、快进给、小被吃刀量和小进给量来去除材料的一种加工方式。
16.（F）高速切削是采用大的切削用量来提高加工效率的一种加工方式。
17.（T）高速切削加工的刀柄多采用过定位，即刀柄和主轴的锥面及端面同时接触。这样可以提高刀具系统的动、静刚度，并且动平衡性好。
18.（T）五面加工中心具有立式和卧式加工中心的功能，通过回转工作台的旋转和主轴头的旋转，能在工件一次装夹后，完成除安装面以外的所有五个面的加工。
19.（T）KV愈大，同一速度下的跟随误差愈小，系统轮廓精度愈高。
20.（T）光电脉冲编码器既可以测量位置，又可以测量速度。
21.（F）栅距就是光栅尺的分辨率。
22.（F）在坐标轴的定位过程中，较低的位置增益会明显减小跟随误差，减小过渡过程时间。
23.（F）增量式光栅尺也设有零标志脉冲，且只有1个。
24.（T）扫描光栅与带尺光栅每相对移动一个栅距，便产生一组交变的正弦信号，这组信号就是光栅尺输出的原始信号。
25.（T）软极限行程保护位置通常设定在进给轴硬超程限位开关的内侧。
26.（F）为确保机床参考点的精度，数控系统常采用寻找编码器每转一个的零位电脉冲信号，并且寻找速度要低，例如30mm/min。
27.（T）对于一般数控机床和加工中心，由于采用了电机无级变速，故简化了机械变速机构。
28.（F）具有换刀装置的数控车床，就称为车削中心。
29.（F）数控车床的运动量是由数控系统内的可编程控制器PLC控制的。
30.（F）滚珠丝杠螺母副一般用于中小型数控机床的旋转进给运动系统。
试讲要求：逻辑清晰、表达流畅、知识完全。
题目一：伺服轴脱开与伺服轴屏蔽。（出自调试维修基础教材第六单元）
1、 伺服轴脱开与伺服轴屏蔽的应用。
2、 二者有何区别。
3、 相关参数、信号讲解。
题目二：FSSB的连接与设定。（出自调试维修基础教材第六单元）
1、 FSSB的定义。
2、 常用的几种FSSB设定方法。
3、 相关参数的含义。
4、 常见FSSB报警的处理方法。
题目三：I/O Link地址分配。（出自调试维修基础教材第五单元）
1、 I/O Link的定义。组、基座、槽的概念。
2、 分配画面和具体分配方法。
3、 地址分配注意事项。
4、 带多手轮的分配方法。
题目四：刀具补偿功能（出自操作编程基础教材第三单元）
1、 刀具补偿的种类，包括刀具长度补偿、刀具半径补偿。
2、 刀具补偿量设定方法以及界面，包括直接输入、相对坐标输入以及增量输入。
3、 刀具补偿的格式，包括刀具补偿建立以及取消的指令格式
4、 刀具补偿的注意事项，包括刀具补偿建立以及执行中的注意事项。
5、 刀具补偿的案例，包括刀具长度补偿、刀具半径补偿使用的案例。
