煤仓防堵设备(风炮).doc

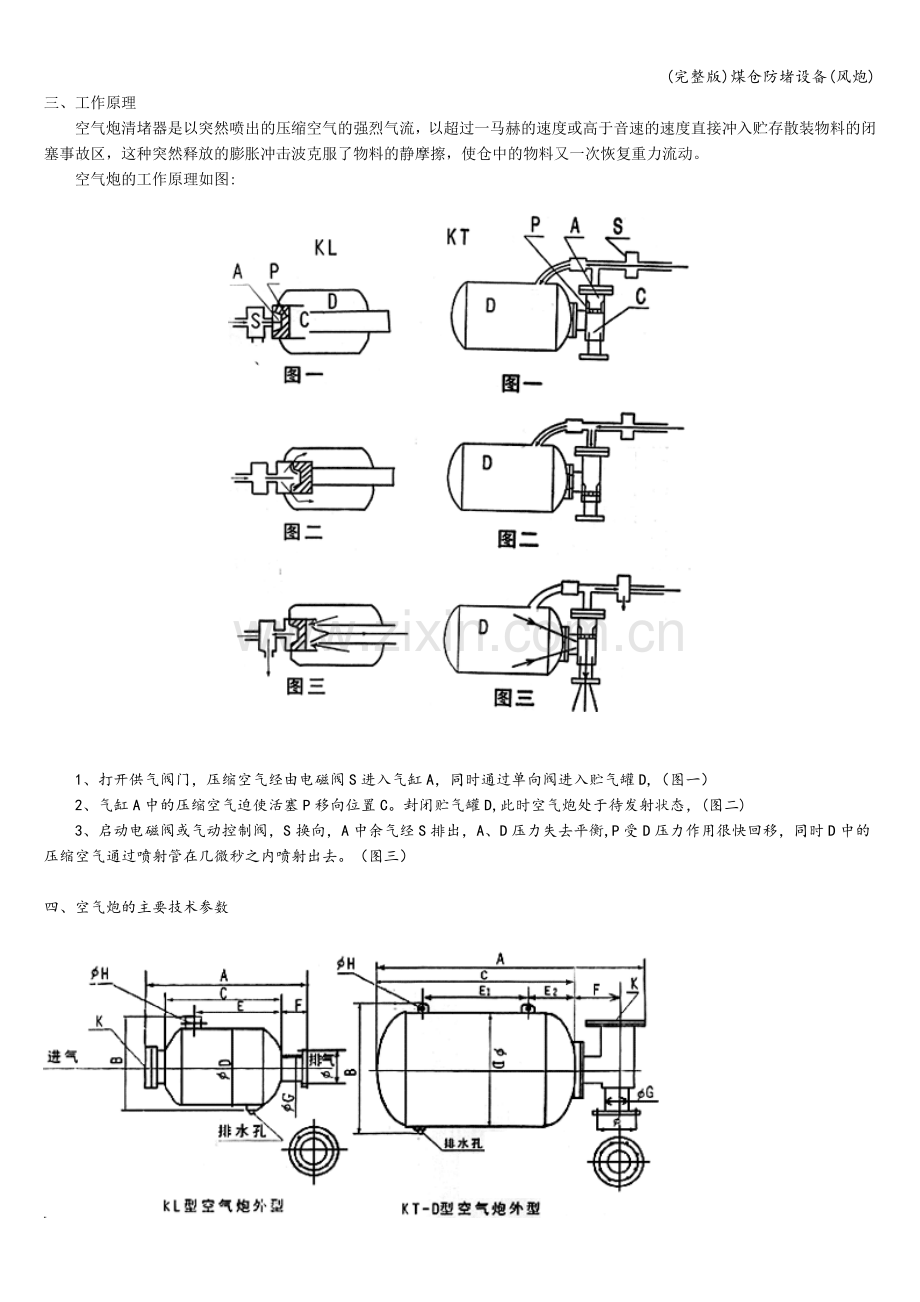

(完整版)煤仓防堵设备(风炮)三、工作原理 空气炮清堵器是以突然喷出的压缩空气的强烈气流，以超过一马赫的速度或高于音速的速度直接冲入贮存散装物料的闭塞事故区，这种突然释放的膨胀冲击波克服了物料的静摩擦，使仓中的物料又一次恢复重力流动。 空气炮的工作原理如图:1、打开供气阀门，压缩空气经由电磁阀S进入气缸A，同时通过单向阀进入贮气罐D,（图一） 2、气缸A中的压缩空气迫使活塞P移向位置C。封闭贮气罐D,此时空气炮处于待发射状态，(图二) 3、启动电磁阀或气动控制阀，S换向，A中余气经S排出，A、D压力失去平衡,P受D压力作用很快回移，同时D中的压缩空气通过喷射管在几微秒之内喷射出去。（图三） 四、空气炮的主要技术参数 破拱器(空气炮)安装1、空气炮（破拱器）也称-清堵器在料仓易被阻塞的适当部位，在料仓设计预留孔或现场切割一个孔把空气炮喷管焊接（或用混凝土固接)在仓壁上，然后与空气炮排气管焊接或用法兰连接，气包用螺扣或钢条吊于仓壁或其它构筑物上(见图五a）,也可在检修平台或仓壁上焊接支架固定（见图五b)，以加强气包的稳固性.2、安装时空气炮排气管（仓内部分）应朝下布置，与水平线夹角不得小于15， 空气炮喷射管与排气口连接不得设置弯头、弯管,应直线连接，喷射管应尽量短一些，最长不得超过1。2米。气动控制时，气包与气动控制阀之间的距离不得超过15米。3、二位三通电磁阀应安装在紧靠气缸进口的进气管上，二位三通电磁阀与气缸的连接管道长度不得超过30毫米，不得设置弯头、弯管，以免放炮时影响活塞回复时间，从而影响爆炸能量。4、气源各个接头部位及管路不得漏气，使用的压缩空气必须经过过滤、清洁、干燥、保持压力稳定。最大工作压力为0.8MPa，工作压力越高,爆炸能量越大，形成的冲击力越大。压缩空气单独供气时,空气压力较高、压力稳定、压力损失较小,空气炮的清堵效果好。压缩空气集中供气时应考虑加装压力表，监察气压情况，以免管路损失过大,影响空气炮工作或降低工作效果。空气炮的最低工作压力不得小于0。4MPa。5、空气炮气包排水塞应朝下，便于排水。如气包离地面或操作平台过高不便操作，且气源水份过大,可在排水口接一段引出管至便于操作处加装一阀门，确保定期排水。加接引出管的原则是必须保证密封,不得有泄漏。 6、单向阀、球阀应安装在便于操作的位置。7、空气炮（破拱器)也称清堵器未稳固在料仓上之前，切勿随意放炮.8、热态设备上安装空气炮时，气包与热态设备应保持一定距离,其环境温度应低于50;当环境温度低于10时，应采取保温措施.9、二位三通电磁阀额定交流电压为220伏，启动时消耗功率为22伏安（VA).10、一般采用电器控制，二位三通电磁阀接通电源,按扭控制即可.电器控制可根据用户自己的需要，现场控制或控制室控制、单台或多台控制、定时控制等。空气炮(别名：空气助流器，破拱器，清堵器)主要技术参数空气炮(别名：空气助流器,破拱器,清堵器）是防止和清除各种类型料仓、料斗、水泥预热器窑和管道分叉处及矿山溜井、溜坡的物料起拱，粘仓闭塞等现象的专用装置。广泛用于水泥、冶金、化工、煤炭、电力、矿山、焦化、钢铁等行业。它具有能耗低、投资小、易维护等特点，是一种理想的破拱清堵设备设备名称KTM空气炮设备型号、规格预热器系统篦冷机系统工作压力0。35-1。00Mpa冲击力3890-11480N噪音值65dB（瞬间）65dB（瞬间）排气时间0。50S0。550S使用年限不低于10年炮体质量技术保证参数炮体类别、形式炮体（I类容器、卧式）炮头冲击系统电磁脉冲阀构成储气罐 压力表 喷嘴 喷管 短节 弯管 隔热管 放气(水)阀等水压试验压力1。32MPA材质16MnR喷嘴形式圆喷嘴/扁喷嘴材质0Cr25Ni20Si2 耐温1200焊缝系数0.85内径腐蚀裕度1mm无锈蚀年限3-5年压力显示1Mpa压力表空气炮快速释放阀质量保证规格型号SC G353。051阀体材质压铸铝合金阀芯套管PBT阀芯和嵌帽400系列不锈钢弹簧300系列不锈钢密封件、方式NBR，气源压力电压，功率200240V 50/60Hz 10。5W膜片材质、寿命CRchloroprene/neoprene 100万次承压范围0.35-1。00Mpa
