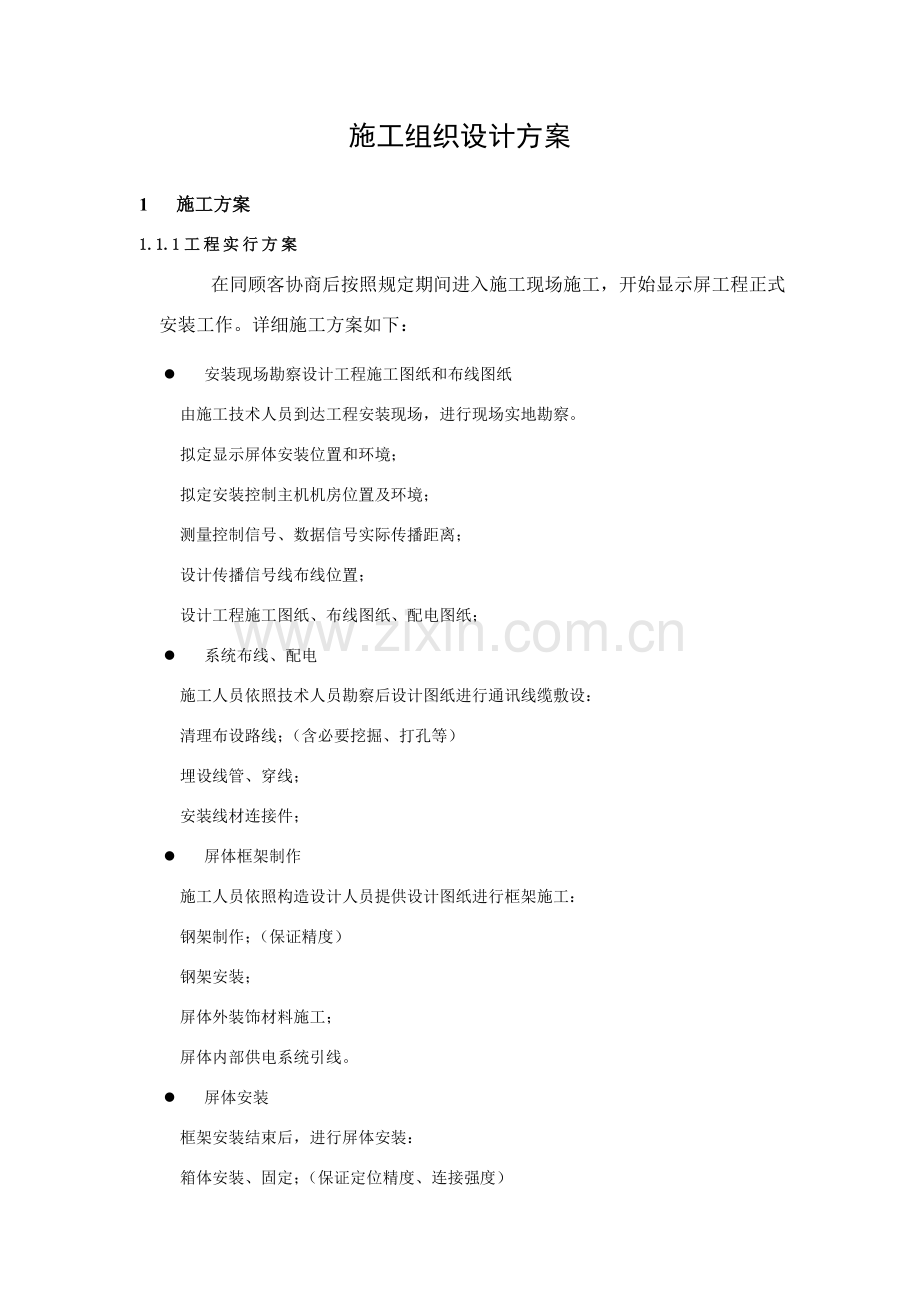

1、施工组织设计方案1 施工方案1.1.1工程实行方案 在同顾客协商后按照规定期间进入施工现场施工,开始显示屏工程正式安装工作。详细施工方案如下:l 安装现场勘察设计工程施工图纸和布线图纸由施工技术人员到达工程安装现场,进行现场实地勘察。拟定显示屏体安装位置和环境;拟定安装控制主机机房位置及环境;测量控制信号、数据信号实际传播距离;设计传播信号线布线位置;设计工程施工图纸、布线图纸、配电图纸;l 系统布线、配电施工人员依照技术人员勘察后设计图纸进行通讯线缆敷设:清理布设路线;(含必要挖掘、打孔等)埋设线管、穿线;安装线材连接件;l 屏体框架制作施工人员依照构造设计人员提供设计图纸进行框架施工:钢架
2、制作;(保证精度)钢架安装;屏体外装饰材料施工;屏体内部供电系统引线。l 屏体安装框架安装结束后,进行屏体安装:箱体安装、固定;(保证定位精度、连接强度)箱体连接;(由电气技术人员完毕)信号线连接;(由电气技术人员完毕)配电箱安装;(由电气技术人员完毕)电源线连接;(由电气技术人员完毕)控制网络架设。l 系统调试供电系统检测;显示系统检测、调试;网络系统调试;多媒体系统调试。1.1.2设备验收验收涉及安装前现场验收、安装后初验和最后验收。系统运抵安装地点后进行安装前现场验收,就设备包装、外观、型号、数量等进行验收。系统安装调试完毕后进行安装后初验,就系统功能、技术规定、设备技术指标进行验收。1
3、.2 施工准备我公司工程设计人员与业主、监理及关于设计单位进行设计联系,依照业主设计文献规定,结合现场实际状况和关于技术规定进行系统设计。设计图纸经业主、监理公司及关于部门审验合格后进行下一步工作。做好施工准备可以保证安装工作有筹划、有环节进行。减少施工中混乱,对实现均衡施工,缩短工期,保证工程质量和安全生产,将起到重要作用。1)拟定暂时生活设施:设立暂时办公室、库房、通勤车,不在工地食宿。 2)检查前期线管预埋、穿钢丝状况。 3)理解熟悉相应强电安装配合状况。 4)理解需方所提供土建基本竣工状况。 5)阅读和熟悉施工图纸。 6)组织我方设计部进行系统设计。 7)自产设备由车间组织人员、材料、
4、机具安排生产。 8)组织外购设备、材料订货。 9)完毕设备成套。 10)组织设备、材料、机具、人员进场。1.3 施工现场平面布置 合理布置施工现场不但可以满足施工需要,加速工程进度,还可以实现文明施工,减少暂时设施,节约施工费用。针对该工程,布置施工现场必要遵循原则是:a、能基本符合施工需要,工作以便; b、充分运用既有建筑和设施;c、安排有序、注意节约;重要安排好下列内容:运送材料、设备和机具道路:本工程智能化设备材料等相对较轻、体积较小,故无需运送专用通道,但由于设备均较精密,为避免碰撞,因而设备运送通道必要有恰当空间、路面相对平坦。暂时水、电,暂时仓库,加工场地安排:施工用暂时电,由于容
5、量较大,故运用既有所设配电箱,由该箱引至施工配备小型手提开关箱。线缆敷设、箱体放置必要符合建筑工地现场暂时用电规范规定。生活用暂时水电,由该工程总包单位指定水电接口处引出,连接方式必要达到总包单位规定。线缆敷设、箱体放置同样必要符合建筑工地现场暂时用电规范规定。暂时仓库依照现场实际状况结合施工需要,拟由需方指定一约30m2-100m2 左右区域。但必要保证干燥、安全、干净。库房内设立手提式1211干粉灭火器。1.4 施工布置和其她专业配合本工程系统安装施工是整个建筑工程一种构成某些,与其她各专业施工必然发生多方面交叉作业,特别和装修施工最为密切。如电缆电线保护管预埋、设备安装和各种支持件固定件
6、安装,都要在装修施工中预埋、预放和预留孔洞。这样,不但能提高安装质量,并且能加快施工进度,提高生产效率和经济效益,保证施工过程安全。施工人员在理解建筑构造及施工办法基本特点后,可以采用相应办法,在装修施工阶段充分运用有利时机,做好电气安装配合施工。同步不应浮现智能化安装影响构造状况,在与任何专业发生交叉矛盾时,要请示业主协调解决。 2 设备包装与运送为了保证设备在长途运送和装卸过程安全,咱们产品包装严格符合国家及专业部门原则规定,显示屏在包装前,每个小某些都用铝合金打好小框架,这避免了视屏在运送过程中对屏角碰损,然后再用双层泡沫和一公分厚木板对其封装。咱们公司这种严格包装完全杜绝了运送和装卸过
7、程中对屏体失缺和损坏,并且不会引起由于包装不善而导致设备锈蚀。每一包装箱内都附有装箱清单,其中涉及:产品名称,品种号和箱号。咱们每件包装箱上都明显地标注下列标记:A、收货人及联系电话;B、产品名称;C、合同号;D、品种号和箱号;E、到达站或到货地点;F、产品外形尺寸(长*宽*高),以厘米计;不包装金属构造件将用标签系牢在构造件上,同样也附有物件名及称序号。咱们将依照产品及包装特点,相应地在其包装箱上标明“小心轻放”,“请 勿倒置”,“防潮”,“勿压”等字样和吊装标记。3、施工组织与管理3.1、LED电子屏显示系统安装咱们整个系统安装过程,完全遵守关于原则和视频显示系统安装规定,对于整个显示屏数
8、据、信号传播线及电源线,咱们坚持在数据信号传播率最佳状态下,力求整体整洁、美观,咱们数据信号传播完全屏蔽了外界干扰,采用光纤多模方式传播,控制距离可达500米。 所有系统设备安装、连接,整个视频外部框架制作、组装及固定和屏体固定,从屏体到操作室数据信号线连接,以及到大屏电源控制处电源线连接,所有按照公司工艺流程进行。 协调性。咱们安装工作将密切配合业主现场代表管理,在严格执行设计规范原则前提下,对系统进行分析和详细设计,严格按合同精心安排施工安装及调试,抓住核心工序及工艺管理和监督,将管理要素贯彻到每个参加项目工程技术人员,安装施工人员和工程管理人员,严格按设计规范操作规程,文明施工、安全施工
9、,保证施工质量,按期完毕施工工程。3.2、工程安装施工 系统详细分析及施工图纸设计; 工程施工筹划及进度安排; 工程质量保证; 工程施工监督与管理; 工程设备、材料准备; 系统调试,开通及验收;技术培训3.3、工程安装现场服务咱们将派足够技术管理人员到现场提供安装、调试、验收等服务,保证系统设备正常运营; 施工队伍构成:项目施工队伍由数位精通业务,经验丰富技术人员构成,咱们为本项目所选配各类人员均有高等学历、素质良好,具备多次参加类似项目经验,成功地完毕了许多大型室内、外视屏显示系统总体设计与施工安装调试工作。3.4、采用规范和原则GB2421 电工电子产品基本环境实验规则 总则SJ/T 11
10、141-1997LED显示屏通用规范GB2422电工电子产品基本环境实验规则 名称 术语GB2423.1电工电子产品基本环境实验规则 低温 实验办法GB8898-88 电网电源供电家用和类似普通用途电子及关于设备安全规定GB9266-88 计算机站场地安全规定GBJ65-85工业与民用电力装置接地设计规范GBJ79-85工业公司通信接地设计规范SDJ8-98电力设备接地设计规范GBJ300-88 建筑安装工程质量检查科制定统一原则 TJ308-77 建筑安装工程质量检查评估原则,自动化仪表工程3.5、工程现场控制安装流程序号流程图控制内容1准备(箱体测试、挂线等)2安装中间两列箱体,调节模组间
11、距3QC检查垂直度和表面平整度。4控制安装及连线5QC100%外观检查屏体安装完毕后,接入计算机控制系统,进行系统连调,做软件演示,准备验收。由业主组织专家根据合同,依照验收原则逐项进行验收,并由双方负责人在验收报告上签字,由业主发验收合格证书。电气安装控制办法布线符合合同及电气安装规范开关电源、电缆、穿管附件符合安全规定接地保护及防雷保护显示屏系统及AC电源系统对地绝缘所有控制线、DC电源线、保护线符合安全规定外加工自动控制及传感器件由我司进行质量控制构造框架控制办法框架构造及安装过程检查由公司质量部门委派具备资格人员担任;委托外单位施工工程,我司质量检查员也将在现场监督检查。钢构造材料要有
12、合格证并由检查员现场检查。构造设计、审核和施工由国家认证甲级设计单位和施工单位完毕。4 工程安装在项目实行前期阶段,公司将派一名监理工程师前去施工现场,统一协调显示系统施工各个环节。涉及屏体构造施工监管、显示屏设备安装督导、布设通讯线缆施工指引等。现场工程师将依照项目施工进度筹划检查施工进度,配合监理工程师控制施工质量,作好分步分项工程、隐蔽工程实行和验收,并定期向需方通报工程进展状况。我公司负责显示系统安装范畴: 除系统预埋件外所有设备安装、连接和调试。 安装调试工作必要服从业主现场代表管理。 安装工作应符合国家关于原则系统设备安装规定。4.1、构造框架安装 框架构造及安装过程检查由公司质量
13、部门委派具备资格人员担任;委托外单位施工工程,我司质量检查员也将在现场监督检查。 构造设计、审核和施工由国家认证甲级设计单位和施工单位完毕。4.2、电力电缆、通讯线管布设阐明LED显示屏关于弱电、通讯以及动力配电方面关于参数规定提供如下,详细布线管道及位置请(弱电或其他有关专业)统一考虑:显示屏通讯线缆通讯线采用62.5/125m多模光纤(500米)系统通讯线数量为2根,其中1根为备用控制线。信息点分布原则网络接口(至少1个)直拨电话(至少1个)CATV系统接口(1个)音频接口(1个)4.3、屏体安装序号流程图控制内容1准备(箱体测试、挂线等)2安装中间两列箱体,调节模组间距3QC检查垂直度和
14、表面平整度。4安装箱体(下上/中间两边)5控制安装及连线6QC100%外观检查屏体安装完毕后,接入计算机控制系统,进行系统连调,做软件演示,准备验收。由业主组织专家根据合同,依照验收原则逐项进行验收,并由双方负责人在验收报告上签字,由业主签发验收合格证书。模组安装平整度在安装单元模组前,采用挂线和吊线锤相结合办法检查竖向构件安装尺寸。需检查项目重要有:竖向构件正面中心线垂直偏差: 1mm竖向构件正面中心线距离 : 1mm竖向构件正面螺栓孔中心线垂直偏差: 1mm竖向构件正面螺栓孔中心线水平编差: 1mm竖向构件侧向边沿线出平面外垂直偏差: 1mm各层检修平台边沿8号槽钢竖向中心距: 1mm如果
15、检查出以上某些超差,应及时调节,保证竖向构件形成显示屏安装基准面整体平整度在1mm之内。单元模组安装时,先将中间两列安装就位,调节好模组间距及垂直度和表面平整度,然后由下至上逐级进行,每层均为由中间向两边展开。安装过程中,应依照需要设立数道竖向及水平辅助挂线,用以检查安装质量。4.4、电气安装 布线符合合同及电气安装规范 开关电源、电缆、穿管附件符合安全规定 接地保护及防雷保护 显示屏系统及AC电源系统对地绝缘 所有控制线、DC电源线、保护线符合安全规定 外加工自动控制及传感器件由我司进行质量控制5 工程验收LED显示系统是一种综合性功能复杂显示和计算机网络信息系统,验收是一种较复杂过程。为保
16、证各零部件、显示屏及施工质量,同步简化在本地验收工作,在整个工程进行期间按如下程序对产品进行验收。5.1、样品验收在公司工厂内对硬件技术和设计质量进行验收项目涉及: 亮度 波长 视角 灰度级别 显示效果 构造5.2、出厂前模仿系统验收出厂前在公司工厂内对生产过程持质量模仿现场环境运营质量进行验收项目涉及: 产品总体质量(含硬件、软件、构造和配电等) 色匀度 色纯度 盲点率 亮度 清晰度 灰度 点对点驱动 静态锁存/恒流源驱动 电路保护设备和办法 单位模块环境、震动和运送工艺条件 工艺水平 外观 应用软件功能验收硬件验收对象涉及显示屏产品,控制部件,配电柜,框架等。验收程序是在工厂内一种组建模仿
17、系统上进行,关于这某些说细验收程序和验收指标,我司将在合同订立后制定详细产品出厂检查文献。应用软件功能验收物重要目是检查系统功能与否所有实现,系统操作性能与否满意,界面与否符合规范和业重规定,系统总体与否稳定可靠。关于这方面详细验收程序将在合同订立后编写顾客软件需求报告中详细描述。模仿系统验收时,我司将在工厂内搭建显示屏样屏,进行控制、配电柜及软件系统连调,模仿整屏显示并进行系统验收。5.3、系统初验收LED显示系统安装调试完毕后,对系统进行一次整体综合性初步验收,检查系统与否达到合同规定所有规定。验收项目同出厂前验收项目。验收时抽检发光器件、单元模块和重要设备。硬件验收对象涉及显示屏产品,控
18、制部件,配电柜,框架等。应用软件功能验收重要目是检查系统功能与否所有实现,系统操作性能与否满意,界面与否符合规范和业重规定,系统总体与否稳定可靠。系统综合验收是进行控制、配电柜及软件系统连调验收。5.4、系统最后验收4.6.5、验收原则LED显示系统通过初步验收,并通过7天试运营后,再对系统进行一次整体综合性最后验收,检查系统与否达到合同规定所有规定。验收项目与初步验收时相似。我司提供下述文献作为检测时使用: 合同及方案附件 原材料包装及指标阐明书等 构造图纸以及工艺文献 产品出厂测试报告检测原则参见下述国标或部颁原则: SJ/T11141LED显示屏通用规范 GB2421电工电子产品基本环境
19、实验规则 总则 GB2421电工电子产品基本环境实验规则 名称术语 GB2423.1电工电子产品基本环境实验规则 低温实验办法 GB2423.2电工电子产品基本环境实验规则 高温实验办法 GB8898-88电网电源供电家用和类似普通用途电子及关于设备安全规定 GB9366-88计算机站场地安全规定 GBJ65-88工业与民用电力装置接地设计规范 GBJ79-85工业公司通信接地设计规范 EZA-T4A-568民用建筑线缆原则 SDJ8-98电力设备接地设计技术规范 ST/T30003-93电子计算机机房设计及验收规范6 业主配合文献配合项目 显示屏安装位置建筑构造详细图纸 控制机房位置以及平面
20、图 和其她网络设备接口原则、接口合同和数据库构造 提供原则PAL/NTSC制式Video、Audio接口 业主和制造商共同确认安装条件,业主提供安装调试工作条件安装调试先决条件 电力电缆和通讯电缆、通讯光缆布设完毕 提供暂时库房存储和保管设备,负责货品安装前安全、保卫和防火。 提供正式控制机房 业主提供40KW暂时动力电源至屏体配电柜处,提供暂时用水 夜间有足够施工照明 制造商负责完毕显示系统除预埋件外所有生产、安装、调试工作,并参加验收。 制造商负责现场施工环境和所有设备卫生整洁,每天施工完毕后负责清扫和整顿。 业主方及时派实际操作人员和维修人员跟随制造商工程人员进行调试,以便尽快熟悉系统。
21、 业主方指定受训人员应当具备计算机和电子工程基本知识。 若有设计变更,制造商将事先告知业主,经业主批准后才着手进行。 施工期间制造商负责防火。7保证安全生产技术组织办法咱们将采用必要办法加强对施工队伍人身安全、设备安全教诲,对每一道安装工序要设专人负责,严把各种材料进场质量关、设备验收关、安装质量关。采用动态管理与静态管理相结合办法,实时控制各道工序。 1)加强安全生产和消防工作。公司所有现场施工人员均需接受安全生产和消防保卫教诲,以提高安全生产和消防保卫思想意识,自我保护意识。 2)必要严格执行公司关于安全规程、条例,严格遵守现场总承包单位关于安全生产规章制度,服从现场安全人员安全检查。执行
22、班前安全会安全交底制度,对安全注意事项要重复予以阐明。 3)严格现场安全生产纪律,设立明显安全生产、消防保卫标志,严格执行用火制度。现场明火作业,应向现场关于部门提出书面申请,并在使用部位配备灭火器。 4)设备、材料应按工程进度筹划进入现场,并按规定定点整洁堆放,坚持谁施工谁清理原则,使整个工区达到文明施工。 5)对于浮现安全事故或未遂事故,要按“三不放过”原则解决,使责任者或当事人受到教诲,并做好防范工作。 6)进入施工现场必要戴安全帽、佩戴胸卡、穿防滑鞋。 7)使用高凳时,应放置安全稳固,并采用安全监护办法。 8)高空作业要搭脚手架、挂安全网、系安全带。 9)使用手持电动工具,在线路首端必
23、要接漏电保护器。 10)现场用电设备要接在漏电空气开关上。桥架接地,对膨胀螺栓连接主体钢筋构造接地。 11)现场施工配线、暂时用线禁止架设在脚手架、树枝上。 12)施工现场闸箱要零、地分开,采用三相五线制配线。非电工人员不得擅自接线。 13)在潮湿场地、民工住房,必要使用36伏如下安全电压照明。 14)特殊工种人员,涉及电工、电焊工,必要持证上岗。 15)禁止盗窃建设单位或其他上岗单位物品、工具和材料。经发现,视情节轻重予以经济惩罚和纪律处分,情节严重者送现场保卫部门或公安机关解决。 16)加强施工现场成品和半成品保护,如有损坏照价补偿。 17)施工中间禁止饮酒,防止酒后滋事及意外事故发生。 18)工作现场禁止吸烟,防止火灾发生。 19)建立施工人员出入证制度,凭证出入工作区域。 20)机房及贵重设备安装应事先告知有关单位加门加锁,加强成品保护。调试阶段应注意: (1)禁止不经检查及时上电。 (2)严格按照图纸、资料检查各分项工程设备安装、线路敷设与否与图纸相符。 (3)逐个检查各设备、点位安装状况和接线状况,如有不合格填写质量反馈单,并做好相应记录。 (4)各设备、点位检查无误完毕后,对各设备、点位逐个通电实验。通电实验为两人一组,涉及强电要挂牌示警,并记录。 (5)通电实验后,进行单体调试,单体调试正常后,方可进行系统联调。涉及其他施工单位者,要事先告知到位并做好记录
