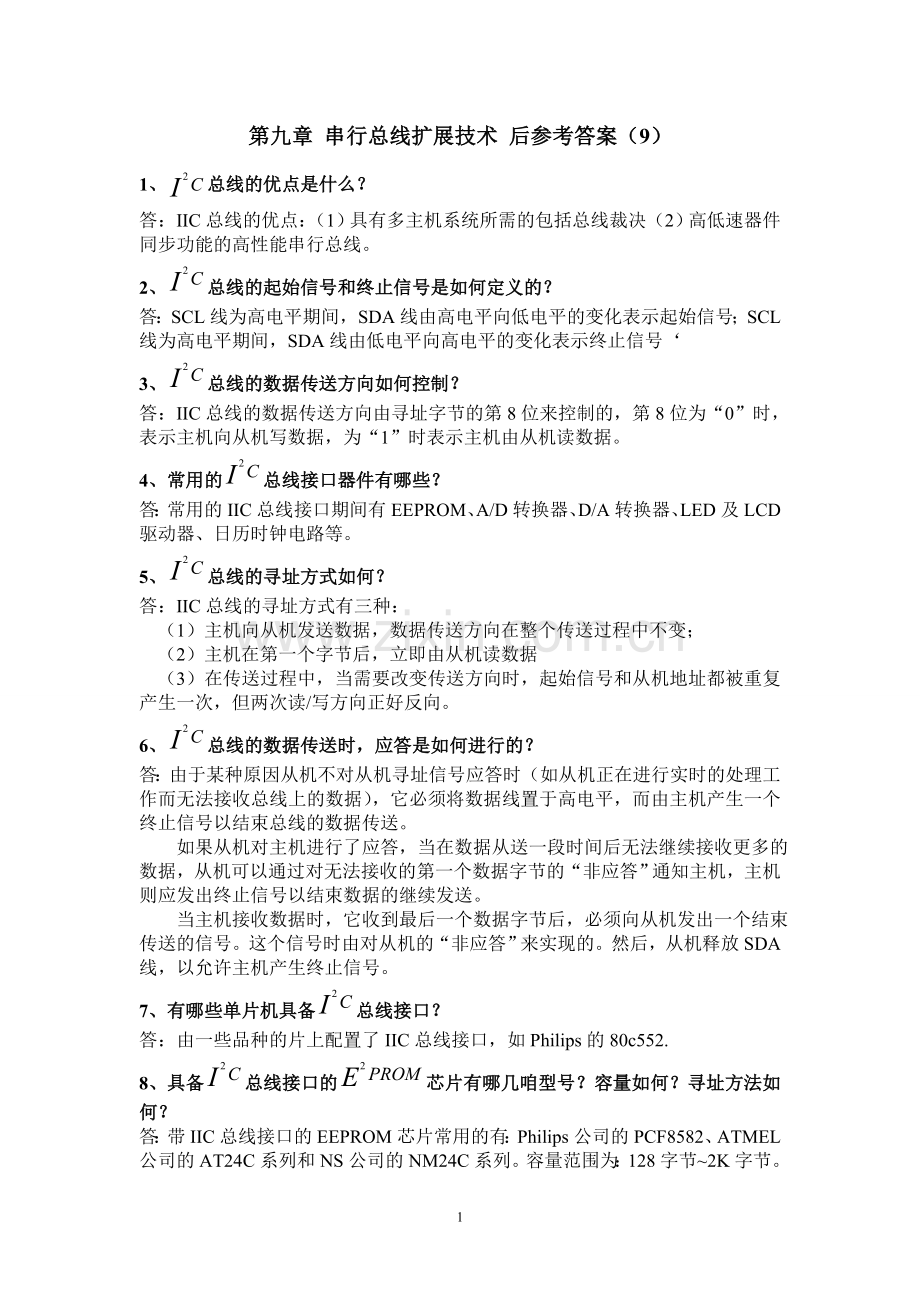

第九章 串行总线扩展技术 后参考答案（9）
1、总线的优点是什么？
答：IIC总线的优点：（1）具有多主机系统所需的包括总线裁决（2）高低速器件同步功能的高性能串行总线。
2、总线的起始信号和终止信号是如何定义的？
答：SCL线为高电平期间，SDA线由高电平向低电平的变化表示起始信号；SCL线为高电平期间，SDA线由低电平向高电平的变化表示终止信号‘
3、总线的数据传送方向如何控制？
答：IIC总线的数据传送方向由寻址字节的第8位来控制的，第8位为“0”时，表示主机向从机写数据，为“1”时表示主机由从机读数据。
4、常用的总线接口器件有哪些？
答：常用的IIC总线接口期间有EEPROM、A/D转换器、D/A转换器、LED及LCD驱动器、日历时钟电路等。
5、总线的寻址方式如何？
答：IIC总线的寻址方式有三种：
（1）主机向从机发送数据，数据传送方向在整个传送过程中不变；
（2）主机在第一个字节后，立即由从机读数据
（3）在传送过程中，当需要改变传送方向时，起始信号和从机地址都被重复产生一次，但两次读/写方向正好反向。
6、总线的数据传送时，应答是如何进行的？
答：由于某种原因从机不对从机寻址信号应答时（如从机正在进行实时的处理工作而无法接收总线上的数据），它必须将数据线置于高电平，而由主机产生一个终止信号以结束总线的数据传送。
如果从机对主机进行了应答，当在数据从送一段时间后无法继续接收更多的数据，从机可以通过对无法接收的第一个数据字节的“非应答”通知主机，主机则应发出终止信号以结束数据的继续发送。
当主机接收数据时，它收到最后一个数据字节后，必须向从机发出一个结束传送的信号。这个信号时由对从机的“非应答”来实现的。然后，从机释放SDA线，以允许主机产生终止信号。
7、有哪些单片机具备总线接口？
答：由一些品种的片上配置了IIC总线接口，如Philips的80c552.
8、具备总线接口的芯片有哪几咱型号？容量如何？寻址方法如何？
答：带IIC总线接口的EEPROM芯片常用的有：Philips公司的PCF8582、ATMEL公司的AT24C系列和NS公司的NM24C系列。容量范围为：128字节~2K字节。寻址方法为： （1）主机向从机发送数据，数据传送方向在整个传送过程中不变；（2）主机在第一个字节后，立即由从机读数据。
9、AT24C系列芯片的读写格式如何？
答：AT24C的读写数据格式参考课本图9.10和图9.11。
