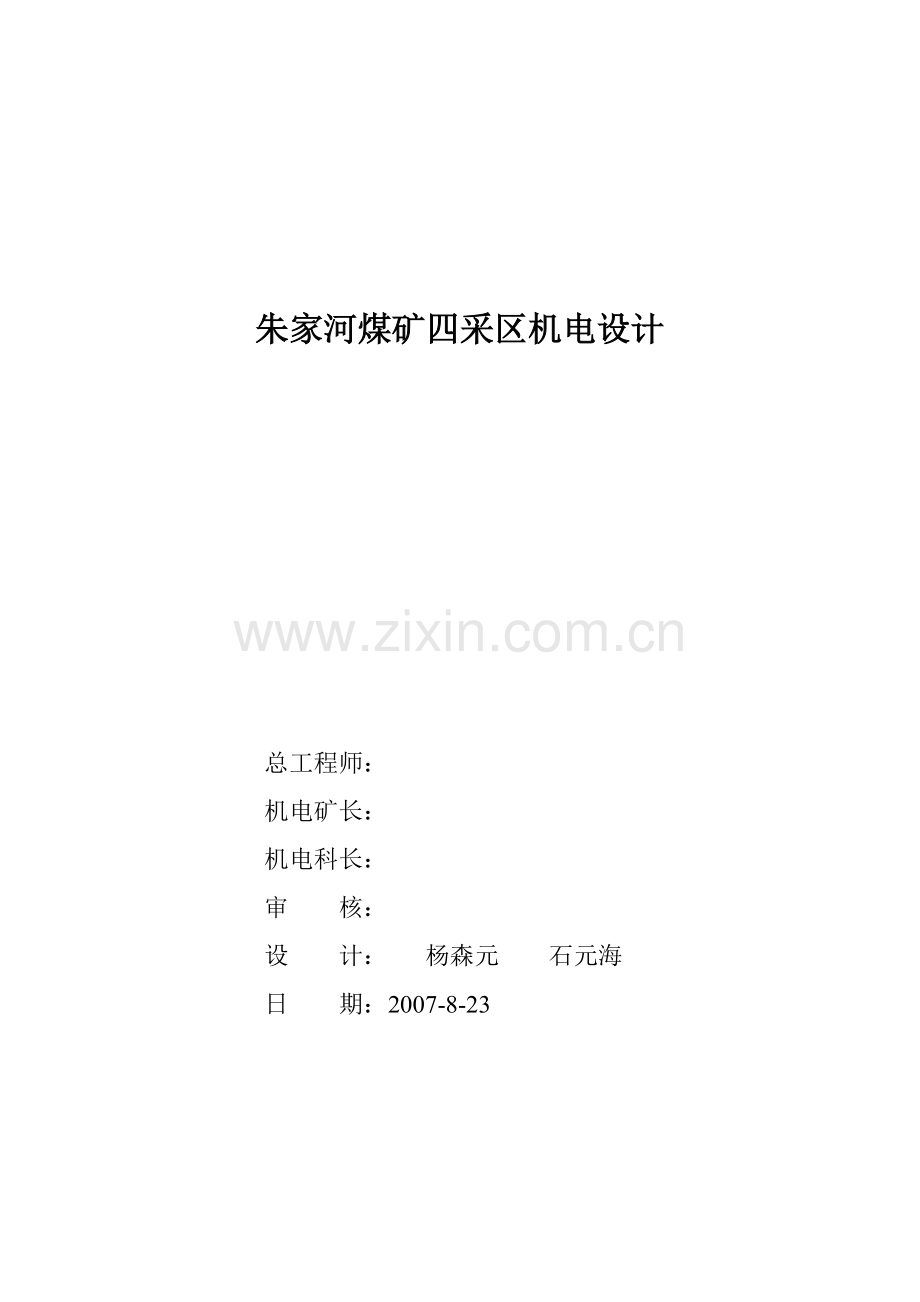

朱家河煤矿四采区机电设计

总工程师：
机电矿长：
机电科长：
审 核：
设 计： 杨森元 石元海
日 期：2007-8-23

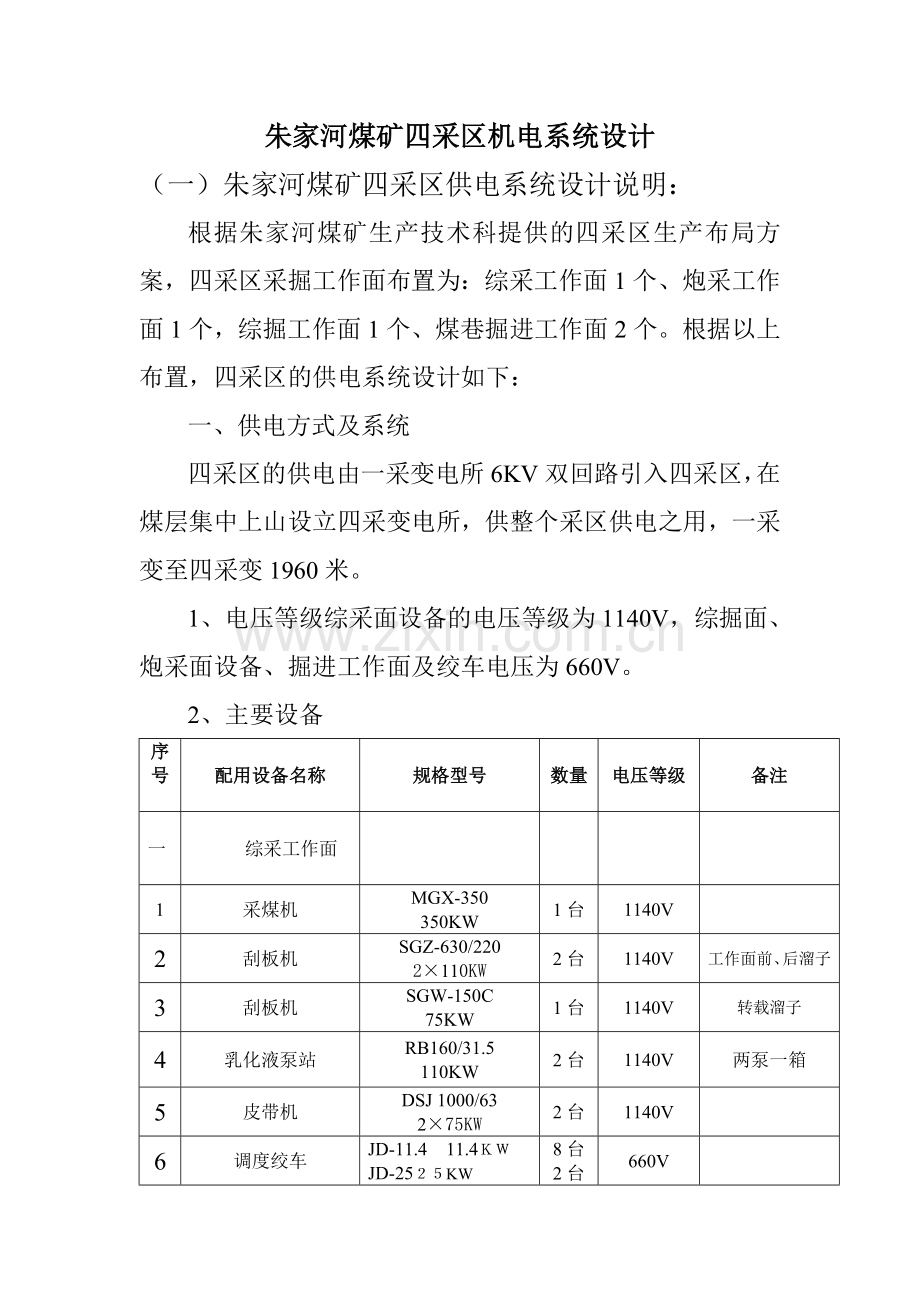

朱家河煤矿四采区机电系统设计
（一）朱家河煤矿四采区供电系统设计说明：
根据朱家河煤矿生产技术科提供的四采区生产布局方案，四采区采掘工作面布置为：综采工作面1个、炮采工作面1个，综掘工作面1个、煤巷掘进工作面2个。根据以上布置，四采区的供电系统设计如下：
一、供电方式及系统
四采区的供电由一采变电所6KV双回路引入四采区，在煤层集中上山设立四采变电所，供整个采区供电之用，一采变至四采变1960米。
1、电压等级综采面设备的电压等级为1140V，综掘面、炮采面设备、掘进工作面及绞车电压为660V。
2、主要设备
序号

配用设备名称
规格型号
数量
电压等级
备注
一

综采工作面

1
采煤机
MGX-350
350KW
1台
1140V

2
刮板机
SGZ-630/220
2×110KW
2台
1140V
工作面前、后溜子
3
刮板机
SGW-150C
75KW
1台
1140V
转载溜子
4
乳化液泵站
RB160/31.5
110KW
2台
1140V
两泵一箱
5
皮带机
DSJ 1000/63
2×75KW
2台
1140V

6
调度绞车
JD-11.4 11.4ＫＷ
JD-25２５KW
8台
2台
660V

7
压风机
VFY-13/7
75KW
1台
660V

二

炮采工作面

1
刮板机
SGW-150C
90KW
1台
660V

2
刮板机
SGW-40T 55KW
1台
660V

3
皮带机
SPJ-800
55KW
3台
660V

4
乳化液泵站
RB80/20
37KW
2台
660V
两泵一箱
5
调度绞车
JD-11.4 11.4KW
6台
660V

6
压风机
VFY-9/7
55KW
1台
660V

三
炮掘工作面

刮板机
SGW-40T 55KW
12台
660V

皮带机
SPJ-800
55KW
4台
660V

压风机
VFY-9/7
55KW
2台
660V

四
综掘工作面

综掘机
EBJ-120TP 120KW
1台
660V

皮带机
SPJ-800 55KW
2台
660V

刮板机
SGW-40T 55KW
1台
660V

五
采区运输设备

调度绞车
JD-25 25KW
2台
660V

调度绞车
JD-11.4 11.4KW
3台
660V

皮带机
SPJ-800 55KW
3台
660V

六
采区排水设备

1
污水泵
15KW
2台
660V

2
潜水泵
4KW
4台
660V

七

四采变电所设备

1
高压真空配电装置
BGP9L-6G 400A
2台
6000V

2
高压真空配电装置
BGP9L-6G 300A
2台
6000V

3
高压真空配电装置
BGP9L-6G 200A
3台
6000V

4
干式变压器
KBSG-500/6
2台
660V

5

低压馈电开关
DW80-350
6台
660V

6
低压馈电开关
DW80-200
6台
660V

7

检漏继电器
JY82-3
2台
660V

8

照明综保
ZBXZ-4.0
2台
127V

二、采区变压器容量的选择
1、综采工作面变压器选择
根据设备配置得知，综采面有两个系统的电压等级，分别为1140V和660V，1140V系统的总容量为1290KW，一台移动变电站明显不能满足要求，故选用两台KBSGZY-630/6型移动变电站，660V系统的供电由四采变电所直接供给。
2、炮采工作面变压器选择
炮采工作面的设备负荷为493.4KW，选用KBSGZY-500/6型的变压器将满足要求。
3、炮掘工作面变压器选择
每个炮掘工作面按八台设备计算，负荷为320KW，供电线路从四采变电所的两台KBSG-500/6型干式变压器供给。
（二）朱家河煤矿四采区运输系统设计说明：
一、西大巷向西延伸铺轨、架线工程
1、工程量：
从西部联斜口至四采进风斜巷 650米。即铺设双轨650米（其中铺设渡线道岔3组、单开道岔1副）、敷设双架线650米。
2、工程量造价：
铺轨工程费用为：780320元=78.032万元
架线工程费用为：117490元=11.749万元
合 计：89.79万元
二、四采进斜铺轨工程：
1、工程量：
上、下车场及斜巷共铺单轨319米（其中单开道岔4副）。
2、工程量造价为：19.54万元.

朱家河煤矿四采区机电运输计划费用汇总

序号
项目名称
计划费用
（万元）
备 注
一
四采区供电供、排水及提升运输设备材料：

1
供电系统：

⑴
四采变电所设备及材料
61.75

⑵
采区供电系统
324.9

2
供、排水系统：
32.48

3
提升运输设备：
78.5

小计
497.63

二
运输系统：

1
西大巷西部联斜至四采进斜650米区间铺设30Kg/m型轨道及敷设电机车架线材料：

⑴
铺设轨道：
78.04

⑵
敷设电机车架线材料：
11.75

2
四采区进风斜巷铺设24Kg/m型轨道材料：
19.54

小 计
103.33

总 计
606.96

四采区供电、运输及给排水设备材料计划（需局解决）
序号
材料名称
规格型号
数量
价格（万元）
备注
单价
总价
一
供电系统

（1）
四采变电所设备

65.9

1
高压真空配电装置
BGP9L-6G 400A
2台
4.15
8.30

2
高压真空配电装置
BGP9L-6G 300A
3台
4.15
12.45

3
高压真空配电装置
BGP9L-6G 200A
3台
4.15
12.45

4
干式变压器
KBSG-500/6 660V
2台
12.50
25.00

5
低压馈电开关
DW80-350
6台
0.40
2.40

6
低压馈电开关
DW80-200
6台
0.40
2.40

7
检漏继电器
JY82-3
2台
0.30
0.60

8
照明综保
ZBXZ-4.0 127V
2台
0.40
0.80

9
低压电缆
UP-1000
3×70+1×25
100米
0.015
1.50

（2）
采区供电系统

348.9

1
移动式变电站
KBSGZY-630/6
1140V
4台
18.00
72.00

2
移动式变电站
KBSGZY-500/6
660V
1台
16.00
16.00

3
低压馈电开关
BKD20-400Z
1140V/660V
8台
1.30
10.4

4
低压馈电开关
DW80-350
6台
0.40
2.40

5
低压馈电开关
DW80-200
4台
0.40
1.60

6
高压电缆
YJV22-6000V
3×70mm2
4500米
0.025
112.50
一采变至四采变
7
高压电缆
YJV22-6000V
3×70mm2
2000米
0.025
50.00
四采变至综采移变
8
高压电缆
YJV22-6000
3×50mm2
2000米
0.022
44.00
四采变至采区配电点
9
高压电缆
YJV22-6000V
3×70mm2
1600米
0.025
.40.0
中央变至一采变
二
供、排水系统

32.48

1
无缝钢管
D108×4.5
4000米（46t）
0.60/t
27.60
采区供水
2
管箍
4//
800套
0.0055
4.40
带胶垫
四采区供电、运输及给排水设备材料计划（需局解决）
序号
材料名称
规格型号
数量
价格（万元）
备注
单价
总价
3
闸阀
Z45T-20
D108
8个
0.06
0.48

4
污水泵
22KW
4台

24.0

三
采区压风站

73.0

1
单螺杆压风机

2台

65.0

2
压风管路（4吋）

1000米

8.0

四
运输设备

251.5

1
提升绞车
JTY-1600/1244
1台（套）
50.0
50.0

2
煤矿固定抱索器
架空乘人装置
RJY30-25/500
1套
28.5
28.5
西安科技大学机电厂
3
架线电机车

1台
20.0
20.0

4
矿车
3吨自卸式
20辆
1.55
31.0

合 计

771.78

西大巷、西部联斜向西延伸650米区间铺设30Kg/M型轨道及敷设电机车架线材料计划（需局解决）

序号
材料名称
规格
单位
需要
数量
价格（元）
备注
单价
总价
一
铺设轨道

780320

1

钢轨
30kg/m
T
80
5000
400000

2
水泥轨枕
30kg型
根
2200
45
99000

3
轨枕胶垫
30kg型
个
4400
4
17600

4
轨枕铁垫
30kg型
个
4400
10
44000

5
轨枕螺丝
30kg轨枕配用
套
8800
4
35200

6
道夹板
30kg型
付
260
50
13000

7
夹板螺丝
M18×92专用
套
1040
3
3120

8
轨枕扣板
30kg轨枕专用
付
4400
8
35200

9
单开道岔
DK630—5—15
副
1
14000
14000

10
渡线道岔
DX630—5—1516
组
3
28000
84000
左一组
11
道钉
Φ14×130
kg
200
5
1000

12
扁铁
50×5
T
0.2
4300
860

13
圆钢
Φ16
T
0.2
4200
840

14
石子
10≤d≤40
M3
350
48
16800

15
搬道器

台
7
850
5950

16
木道枕（油侵式）
长×宽×厚
Lх0.22х0.16（m）
根
115
750
9750

M3
13
17
1.2 mх7 1.3 mх21
1.6 mх7 1.8 mх35
1.4 mх141.5 mх7
2. mх14 3. mх10
M3
13

18

二
敷设电机车架线材料计划

117490

1
电机车线
TCG——100
T
1.2
86000
103200

2
吊线器
CD——1
个
270
8
2160

3
单线夹
DXK——1
个
270
8
2160

西大巷、西部联斜向西延伸650米区间
铺设30Kg/M型轨道及敷设电机车架线材料（需局解决）
序号
材料名称
规格
单位
需要
数量
价格（元）
备注
单价
总价
4
拉紧绝缘子
J——3
个
270
5
1350

5
拉紧绝缘子
J——2
个
20
5
100

6
调节器（CO花兰螺丝）
TJ12×200
个
270
10
2700

7
并线夹
BXK——1
个
100
20
2000

8
终端线夹
ZD——2
个
4
20
80

9
架线连节器
J——2型
个
12
20
240

10
架线分断器
HHP——400
个
2
500
1000

11
分区开关
HHP1——400
台
1
1500
1500

12
铁丝
8#
KG
180
5
900

13
铁丝
12#
KG
20
5
100

小 计

897810

四采区进风斜巷铺设24Kg/米型轨道材料计划（需局解决）

序号
材料名称
规格
单位
需要
数量
价格（元）
备注
单价
总价
1
钢轨
24kg/m
T
16
5000
80000

2
水泥轨枕
24kg型
根
510
45
22950

3
轨枕胶垫
24kg型
个
1020
4
4080

4
轨枕铁垫
24kg型
个
1020
10
10200

5
轨枕螺丝
24kg轨枕配用
套
2040
4
8160

6
道夹板
24kg型
付
64
35
2240

7
夹板螺丝
M18×90专用
套
256
3
768

8
轨枕扣板
24kg轨枕专用
付
1020
8
8160

9
单开道岔
DK624—4—12
副
4
12000
48000
左2副
10
道钉
Φ14×130
kg
100
5
500

11
搬道器

台
4
850
3400

12
石子
10≤d≤40
M3
50
48
2400

13

木道枕（油侵式）

长х宽х厚
Lх0.22х0.16（m）
1.4 mх8 1.5 mх4
2. mх8 3. mх5
1.2 mх4 1.3 mх12
1.6 mх4 1.8 mх20

根
65
500
4500

M3
9

小 计

195358

合 计
