水泥有限公司年产60万吨水泥粉磨站技术改造工程可行性论证报告.doc

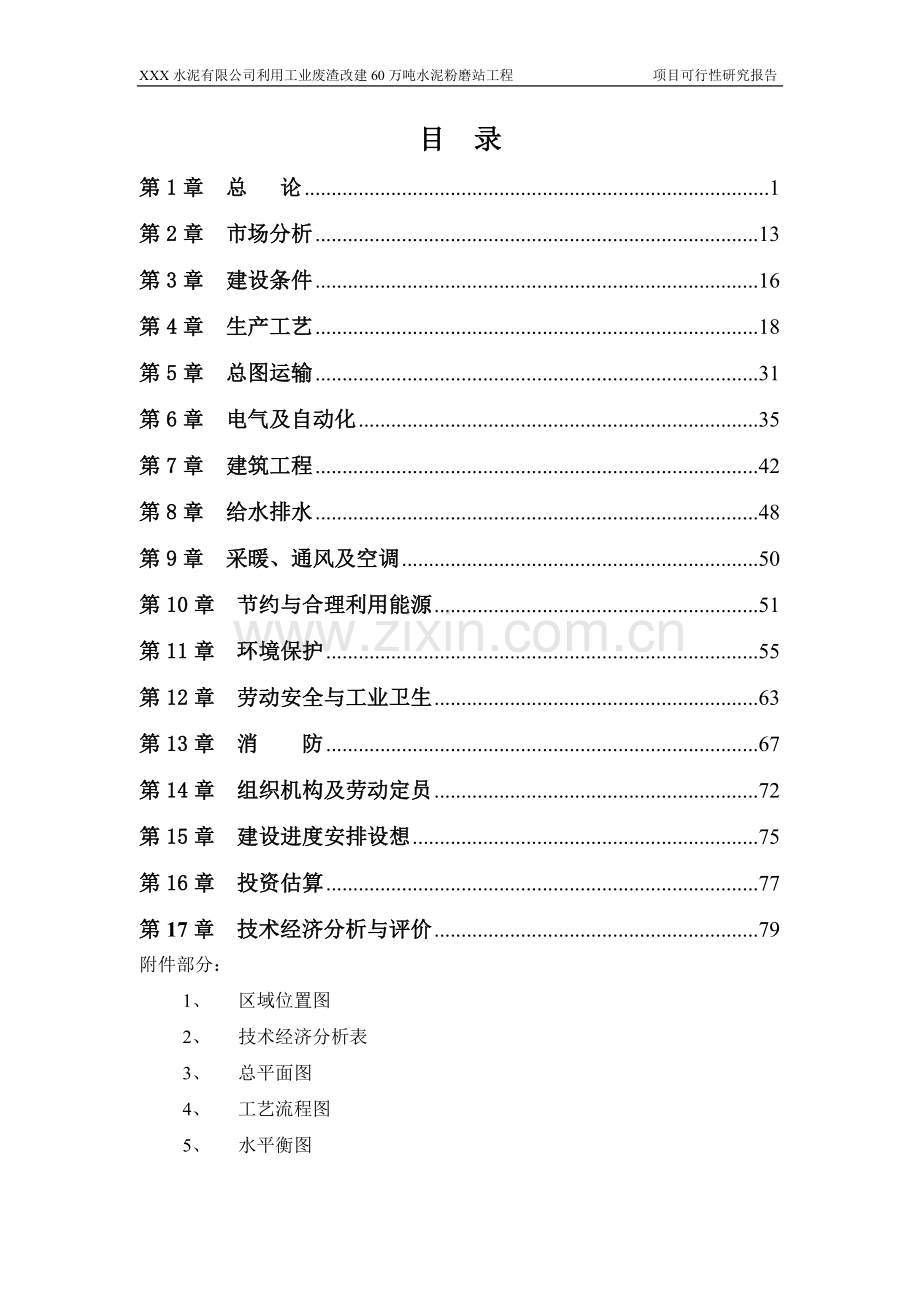

XXX水泥有限公司利用工业废渣改建60万吨水泥粉磨站工程 项目可行性研究报告目 录第1章 总 论1第2章 市场分析13第3章 建设条件16第4章 生产工艺18第5章 总图运输31第6章 电气及自动化35第7章 建筑工程42第8章 给水排水48第9章 采暖、通风及空调50第10章 节约与合理利用能源51第11章 环境保护55第12章 劳动安全与工业卫生63第13章 消 防67第14章 组织机构及劳动定员72第15章 建设进度安排设想75第16章 投资估算77第17章 技术经济分析与评价79附件部分：1、 区域位置图2、 技术经济分析表3、 总平面图4、 工艺流程图5、 水平衡图第1章 总 论1.1 项目概况项目名称：利用工业废渣年产60万吨水泥粉磨站技术改造工程建设单位：XXXX水泥有限公司建设地点：XX省XX县XX镇XXX村 项目性质：水泥粉磨站技术改造1.2企业概况和项目背景XXXX水泥有限公司原是一家注册乡镇企业。1998年公司改制为股份制民营企业，注册资金600万元，公司现有员工240人，技术人员40人。公司主要经营水泥的生产和销售。根据国家水泥产业政策的调整和XXXX省政府相关要求，公司现已关停3.210mJT窑和4.610mJT窑两条熟料生产线，停产后还遗留的问题很多，企业面临着内部与外部的巨大压力。一是企业内部职工思想情绪波动。职工养老金无法继续缴纳，大部分职工年龄在40-55岁这个年龄层，都是水泥行业的熟练人才，停产后没有收入补交，无法维持生计，面对企业现状感到心寒；二是因政府政策变动，企业电石渣项目改造，还剩余1600多万元应付款无法解决，部分客户的后续水泥供货无法完成，供货合同产生纠纷。目前我公司某些基础设施和一些设备还可以利用，在这条件下公司决定对现有设备进行改造，使之达到一座年产60万吨的水泥粉磨站。在改建方案的制定上，考虑尽量利用各种工业废渣，发展循环经济。同时，采用最新节能工艺技术和生产装备，在粉磨站的设计中，执行国家最新的水泥行业准入条件、水泥工厂节能设计规范和清洁生产标准水泥行业等规范，达到节能减排和清洁生产的要求。公司现有3.210mJT窑一台和4.610mJT窑一台，2011年公司进行了电石渣的项目改造，每年可以消纳XXXX宜化15万吨电石渣，10万吨粉煤灰和部分硫酸渣、脱硫石膏等工业废渣，为XXXX的可持续发展作出了一定贡献。根据国家环保部2006年4月发布的关于加快水泥工业结构调整的若干意见，公司两台机立窑需在2014年9月关停；同时根据国家经贸委于2000年1月1日实施的淘汰落后生产能力、工艺和产品的目录（第二批），公司一台2.813m水泥磨和一台2.27m水泥磨属国家明令淘汰设备（现均已拆除）。目前，XX县还有大量的其他工业废渣，如华电XX电厂年产生粉煤灰80万吨，脱硫石膏15.1万吨。如何将工业废渣进行无害化处理并加以综合利用是一个迫在眉睫的问题。水泥工业作为大宗原材料基础工业具有消化大量工业废渣的潜力，本项目是利用原有的部分设施进行磨机更新改造，综合利用粉煤灰等其他工业废渣，为固体废渣综合利用项目进行配套，变废为宝，实现循环经济。同时也顺应国家水泥工业产业政策“上大改小、淘汰落后工艺、大力发展新型干法水泥”的总体要求。项目建成以后，可以处置12.0万吨/年粉煤灰及1.86万吨/年脱硫石膏等固体废渣，提高XX的循环经济水平；还可以解决机立窑停产后部分职工的就业问题。1.3项目提出的依据和必要性本公司位于XX县XX镇XX村，东邻双新公路和XXXX水泥股份有限公司，南邻XXXX新型建材工贸有限责任公司，北面可连接XX至XX的高速公路，地理坐标为10739,北纬3658，海拔2928M，相对高度368M,公司其所在地位于中纬内陆，具有气温低，降水量较少，日照时间长，气温日较差大，凉温、半湿润的内陆高原气候特点。 该地区年平均气温5.6，最热月（七月）平均气温17.2，最冷月（一月）平均气温-8.3，极端最高气温36.5，极端最低气温-23.1，年平均风速为0.8M/S,主导风向为南西南风，频率为5%，全年静风频率高达57%；年平均总云量为5.4成，低云量为1.8成；年平均气压为771.0hpa;年降水量为401.0mm,一日最大降水量可达42.0mm;全年日照时数达2565.3小时；全年大风日数只有2.8天；全年雷暴日数可达40.3天；相对湿度较大，年平均为60%；年蒸发量为1197.6mm,尤其是49月蒸发量均在103.6172.9mm之间，蒸发量最小的月份也高达29.6mm,蒸发量远远大于降水量。此外，XX县有得天独厚的煤碳资源和水能资源，是投资兴建清洁能源电厂的理想所在。近年来，XX县按照“工业强县，工业富县”的发展定位，依托矿产资源和农牧业优势，全面实施资源集聚转化带动战略，大力推进重点项目建设，加快资源集约利用，举全县之力推进工业项目的引进和建设工作，全县工业经济运行呈现稳定较快增长态势。到“十一五”期末，全县地区生产总值预计完成93.8亿元，年均增长15%；固定资产投资预计完成32.7亿元，增长30.8%；财政收入预计完成3.62亿元，年均增长20%；城镇居民人均可支配收入达14238元，年均增长12.1%；农民人均纯收入6844.6元，年均增长23.4% 。随着经济发展和人们认识的不断提高，人们对环境保护和建筑材料质量的意识不断增强。环保问题、质量问题和可持续发展问题日益成为制约社会和经济发展的最重要的因素之一，先发展经济，再解决环保和质量问题的诸多弊端已经日益显现，而且日趋严重，结果必然会导致经济发展不上去，环境问题也解决不好，更保证不了经济的可持续发展。为了合理利用资源、节约能提高产品质量，能够减轻环境污染，减少资源和能源的浪费。XXXX水泥有限公司根据以上情况，提出公司利用当地华电XX电厂粉煤灰在XX市XX县XX镇XX村进行年产60万吨粉磨站技术改造工程，在此基础上委托XX省土木工程科学研究院编制XXXX水泥有限公司利用工业废渣改建年产60万吨水泥粉磨站项目的可行性研究报告，报上级主管部门审查批复。1.4 建设规模、产品方案1.4.1 建设规模本项目采用先进高效的粉磨技术，改建一套年产60万吨低能耗的水泥粉磨站。建设范围：从熟料输送到水泥包装、散装出厂系统，以及必要的辅助生产设施。本项目利用XXXX水泥有限公司原机立窑淘汰后的部分土地，利用现有的部分调配库和水泥库。拆除XXXX水泥有限公司淘汰落后的粉磨设备和机立窑，改造利用XXXX水泥有限公司原有的4-6M熟料调配库作为原料储库，在机立窑的基础上新建一座12m粉煤灰钢板库，一座8m脱硫石膏库，散装系统共设置2台套水泥汽车散装系统，包装车间配备1台套八嘴回转式包装机。本着合理选用新技术为前提，并综合考虑该公司的场地条件、管理水平、合理用电以及业主的要求，水泥粉磨技术改造采用一台2.48m球破磨和一台3.213m水泥磨组成的联合粉磨系统。本项目建设规模为年粉磨60万吨水泥全年运转率按86%计算产量1.4.2产品品种 年产水泥 60万吨其中水泥品种：PC32.5水泥 36万吨 占60%PO42.5水泥 24万吨 占40%散装水泥占70%。1.5 编制依据1.5.1国家计委建设项目经济方法与参数1.5.2中国国际咨询公司投资项目经济咨询评估指南1.5.3XXXX水泥有限公司关于XXXX水泥有限公司利用工业废渣改建年产60万吨水泥粉磨站项目编制委托书。1.5.4XXXX水泥有限公司与设计单位签订的可行性研究报告技术服务合同。1.5.5XXXX水泥有限公司提供的有关技术基础资料。1.6 可研报告编制原则及指导思想针对本项目，具体编制指导思想及编制原则如下：（1）产业结构调整指导目录(2011年本)（2013年修正）。（2）水泥工业产业发展政策(国家发改委第50号令)。（3）印发关于加快水泥工业结构调整的若干意见的通知(发改运行【2006】609号) 。（4）国务院关于加强节能工作的决定。（5）中华人民共和国环境保护法。（6）中华人民共和国劳动安全法（7）水泥工厂节能设计规范(GB50443-2007)。（8）水泥单位产品能源消耗限额（GB16780-2012）。（9）水泥行业准入条件国发【2013】第41号（10）XXXX省国民经济和社会发展第十二个五年规划纲要。（11）XXXX水泥有限公司提供的有关基础资料。1.7 可研报告编制范围在对公司现有场地和生产条件进行综合考虑后，对从熟料进厂到水泥包装出厂的工艺、总图运输、建筑与结构、电气自动化、给排水等内容及辅助设施进行统一规划和系统论述，并根椐所制订的技术方案进行投资估算和技术经济分析。1.8建设条件1.8.1 原料 熟料：熟料来自XXXXXX水泥有限公司或XXXX水泥股份有限公司。 脱硫石膏：拟采用华电XX电厂的脱硫石膏作为水泥调凝剂。 混合材矿渣粉：当地超细矿渣微粉厂，运距3km。粉煤灰：华电XX电厂干排粉煤灰，汽车罐车运输进厂。石灰石：当地石灰石矿。1.8.2 供电、供水本项目所需电源由公司原水泥车间高压配电室提供，该配电室通过架空线与公司35kV/6kV总变电站相连接。供水由XXXX水泥有限公司附近的自流河系供给。厂区内给水管网密布，通达各处。公司现通过300一根水管供水，总供水能力为300t/h，折合年供水量为259万吨/年。1.8.3 建设场地建设场地位于XX市XX县XX镇XX村原XXXX水泥有限公司厂内，在原机立窑生产线基础上改建，该项目不新征用地。1.9 主要技术方案简述1.9.1 配料水泥品种一：P.C32.5复合硅酸盐水泥表1-1熟料（%）石膏（%）矿渣微粉（%）粉煤灰（%）石灰石（%）51.004.020155水泥品种二：P.O42.5普通硅酸盐表1-2熟料（%）石膏（%）石灰石（%）粉煤灰（%）774.05141.9.2 技术改造方案 原料进厂、储存及破碎各种原料均用汽车运输进厂，分别存放在原有原料堆棚（场）内，卸车和储存均在封闭式棚内，再由装载机喂入卸车坑进入配料站，石膏及石灰石经原有破碎机破碎后送往熟料配料站。 水泥配料站利用原有4座6.016m配料库，其中2座储存熟料，石灰石和矿渣粉各一座，设置一座12.026m钢板库用于储存粉煤灰，一座8.024m钢板库用于储存脱硫石膏。 水泥预粉磨工艺一段磨选用1台2.48m球磨破，把原有的生料磨机改造成预粗粉磨机，用以单独粉磨水泥熟料和石灰石、矿渣。二段磨采用XX元朔水泥有限公司的原有3#磨机3.213m高细磨。将容易粉磨的粉煤灰、石膏等混合材与一段磨排出的粉状物料直接进入二段磨粉磨，由于前台磨机已改造成预粗粉磨机，一方面将水泥熟料进行了预粉磨，另一方面预粉磨后的大颗粒在磨机内筛出后，又被磨机本身的功能送回仓前重新粉磨，磨成细粉再经过筛分后才能出磨，再入二段磨机进行细粉磨，经过二段磨机粉磨后的水泥成品筛余量少，微细粉含量高，水泥比表面积可达370/kg以上，系统台时产量可达到80t/h。出磨水泥中间储库原来2座1221m水泥均化库不变。水泥库、散装发运水泥储存采用原来9座821m水泥圆库。水泥包装及成品发运利用原有水泥包装车间，1台8嘴回转式包装机，每台包装机产量90t/h。成品库可储存2万多吨成品水泥。空压机站空压机选用2台23m3/min的螺杆式空气压缩机，可为生产线各种仪表提供提供压力0.6-0.7MPa的压缩空气（其中一台备用）。其他化验室、计量室、材料室、备品备件库、机修车间等辅助生产车间均为原有设施继续使用。1.10 项目投资估算项目静态投资估算为245.33万元，投资构成见表1-3表1-3项目名称总 值建筑工程设备购置安装工程其它费用金额（万元）245.7645.438881.2831.05（%）100.00%18.48%35.8%33.07%12.63%1.11 总投资与资金来源项目改造总投资为603.04万元，其中建设投资245.76万元，铺底流动资金180万元。项目资本金为603.04万元，占总投资的0.30%。本项目正常年份需流动资金600万元，铺底流动资金按流动资金的30%计取，为180.00万元，其余70%流动资金均由企业自筹。1.12 主要技术经济指标主要技术经济指标一览表见表1-4 主要技术经济指标一览表 表1-4序号指标名标单位指标备注1项目规模水泥总产量万t/a60其中：P.C32.5复合酸盐水泥万t/a36P.O42.5普通硅酸盐水泥万t/a24万t/a2装机容量KW28563计算负荷KW2422.54水泥综合电耗KWh/t35.0平均5年耗电量KWh21001046耗水量m3/a434507总平面图指标（1）厂区占地面积M256610（2）建构筑物面积M210432（3）建筑系数%18.42（4）利用系数%64.918总投资万元603.04（1）建设投资万元245.76（2）铺底流动资金万元1809建设投资构成建筑工程万元45.43设备购置万元88安装工程万元81.28其它费用万元31.0510劳动定员（1）总定员人69（2）生产工人人56（3）管理人员人13TH11劳动生产率全员t/人a8696水泥生产工人t/人a10714水泥12财务评价指标（1）年销售收入万元18600正常年份（2）年销售税金和增值税万元667.18正常年份（3）利润总额万元1467.56年平均（4）投资内部收益率%29税后（5）投资回收期(税后)年1含建设期（6）借款偿还期年含建设期（7）投资利润率%51.54正常年份（8）投资利税率%53.48正常年份1.13 结论与建议8本项目的实施，既符合国家产业政策。又有利于地方的经济建设，对当地经济的发展建设将起到十分重要的作用。本项目采用大量的粉煤灰、脱硫石膏作为水泥的原料，即可变废为宝，又可消除粉煤灰、脱硫石膏对环境的污染，有很好的社会效益。厂区所在地理位置优越，交通条件便利，水泥向周边市场有较强的扩散能力，公司拆除原有1台2.27m水泥磨，停用2.813m水泥磨，停用3.210mJT窑和4.610mJT窑，其产品能耗降低了，无论从性能、质量以及价格都具有很强的市场竞争能力。本项目改建后所需的各种原料、场地、水源、电力等各方面建设条件均已具备，项目建成后投资回收期为1年，投资内部收益率28.74%，具有很好的经济效益和抗风险能力。因此，建议有关部门给予大力支持，使该项目得以早日实施。92第2章 市场分析2.1 市场定位本项目位于XX市XX县XX镇XX村，东邻双新公路，北面可连接XX至XX的高速公路，交通运输十分方便。由于水泥是属于运量大价格低的产品、运输费用在水泥售价中占有很大的比重，因此确定市场销售范围要有一个合理的运输半径，本项目水泥销售全部为汽车运输，销售范围为200公里以内。因此本项目的水泥销售市场全部为XX市周边。2.2 市场分析及预测2.2.1 XXXX水泥市场截止2010年，XXXX省共有水泥大中型企业6家，总产量2100万吨。全省各地2010年水泥产量 表2-1海西化工德令哈12500投产互助金圆互助14000投产13200投产XXXX水泥XX22000+1000投产乐都金鼎乐都12500投产祁连山水泥湟中12500投产12500投产民和12500投产海纳化工XX14600投产据统计，全省目前已经开工在建的水泥项目生产规模2100万吨，已经核准拟建的水泥项目生产规模1730万吨，循环经济综合利用涉及水泥项目生产规模1800万吨，考虑到近几年内将要淘汰落后产能200万吨，所以在建和拟建项目全部实施后，我省水泥生产能力将达到1900万吨。2.2.2 XXXX水泥市场1、水泥市场供应情况通过上述可以看出： 截止2013年底，XXXX省共有水泥企业29家，水泥产能约2048万吨左右，其中落后产能200万吨；水泥生产线共有26条，其中新型干法水泥生产线15条，累计熟料产能1358万吨。主要水泥企业有互助金圆水泥及分子公司、XXXX祁连山水泥、盐湖海纳化工、XXXX金鼎水泥。2、水泥市场需求情况 XX市是XXXX省首府。同时也是政治、经济、文化、交通中心，辖四区、三县、一新区，随着国家西部大开发战略的实施和经济建设的发展，XX已成为一座开放型、多功能、投资环境优越得现代化城市，XX是XXXX省水泥集中消费地之一。进入本世纪特别是贯彻落实科学发展观以来，在中央和省党委、政府的正确领导下，我们把首府发展放在全国全区大格局中谋划，总结经验、完善思路，积极探索符合地区实际的发展路子，有力推动了首府由加快发展到又快又好发展、再到又好又快发展的转变。从2000年到2009年，经济社会发展取得“一二三四”的发展速度，即，城乡居民收入年均增长10%以上，地区生产总值年均增长20%以上，地方财政总收入年均增长30%左右，固定资产投资年均增长近40%。2010年，地区生产总值完成93.8亿元，同比增长15%。规模以上工业增加值完成458亿元，同比增长13%左右。地方财政总收入完成3.6亿元，同比增长20%。社会消费品零售总额完成10.4亿元，同比增长16.2%。全县固定资产投资完成32.7亿元，同比增长10%。城镇居民人均可支配收入达到14238元，同比增长12.1%。农民人均纯收入达到6844.6元，同比增长23.4%。致力于打造现代化区域性中心城市，首府城市建设开始向更加注重内涵式高水平建设转型。按照现代化加宜居加文化特色的理念，大幅度拉开城市框架，改造旧城与建设新城统筹，完善功能与突出特色并举，城市建设实现了“三个拓展，三个提高”。实施了行政区划调整，搬迁三级党政办公区，拆迁和新建面积分别达1600万平方米和4500万平方米，建成区面积和人口分别翻了一番，城市空间大幅拓展。构筑了“四纵三横两环”城市道路主架，人均拥有道路面积超过10平方米，道路框架大幅拓展。城市人均公共绿地面积由不足10平方米扩大到25平方米，绿色空间大幅拓展。近年来，XX经济社会事业协调发展，城市现代化水平逐步提高，城乡面貌发生了很大变化，先后获得中国旅游城市、省级园林城市、国家卫生城市等称号。随着一年一度的“郁金香节”、“青洽会”、“藏毯博览会”、“环XXXX湖国际公路自行车赛”、“XXXX民族文化旅游节”等重大活动的举办，极大地提高了XX的知名度，吸引着越来越多的国内外宾客走进高原，走进XX，旅游观光、投资置业。2009年，市区空气质量优良天数达到346天，形成了一个特色鲜明的区域性中心城市。XX市是XXXX省水泥集中消费地之一，每年用于安居工程、首府城市建设工程、高新技术开发区、城南开发区、海滨新区建设工程，而全市水泥生产能力远远不能满足需求，2013年XX市水泥用量在1400万吨以上，商品混凝土的需要量也在以每年35%以上的速度增长。2.3 结论1.根据对本项目水泥市场的辐射范围分析，本项目水泥销售的主要目标市场是XX市。2013年XXXX水泥产能已达2100万吨，市场销量却只有1800万吨，已造成市场过度饱和，因此，淘汰落后产能，改造先进工艺，增加企业竞争力已成当务之急。2.本项目建在XXXXXX县，该地与电厂交通方便可使用粉煤灰做原料，又能享受国家利用粉煤灰生产水泥给予的优惠政策，因此本项目有很大的竞争优势。3.本地区内水泥品种主要为PC32.5复合水泥和PO42.5普通硅酸盐水泥，2010年水泥市场销售价格和熟料进驻价格见表2-5表2-5水泥品种旺季淡季平均备注PC32.5复合水泥（袋装）300260280淡季指冬储水泥价格PC32.5复合水泥（散装）280280PO42.5普通水泥（袋装）380360370淡季指冬储水泥价格PO42.5普通水泥（散装）330320粉煤灰微细粉908085XX、XXXX水泥熟料260240250平均价格4.本项目进厂熟料价格平均按250元/吨，袋装PC32.5复合水泥平均销售价格按300元/吨，袋装PO42.5普通硅酸盐水泥平均销售价格按360元/吨。第3章 建设条件3.1原料3.1.1 熟料本项目每年需熟料38.83万吨，熟料来自XX水泥有限公司或XXXX水泥有限公司。进厂熟料品质要求：矿物组成C3S55%，C3A8，碱含量1，熟料强度55MPa，供料粒度35mm，汽车运输进厂，运距1km、3km。3.1.2脱硫石膏脱硫石膏来源XXXX华电XX电厂的脱硫石膏，每年需求量24863吨，汽车运输进厂，运距3.5公里。3.1.3混合材1.粉煤灰：粉煤灰来自于XXXX华电XX发电厂的电除尘排出的粗灰或混灰。粉煤灰品质指标符合国标GB1596-91用于水泥和混凝土中的粉煤灰中第4.2条即表3-3表3-3级别序号指标烧失量不大于%含水量不大于%三氧化硫不大于%28天抗压强度比不大于%5137581362本项目年需求量粉煤灰8.8万吨，专用散装汽车运输2.矿渣微粉：矿渣微粉来源于当地矿渣微粉厂，供料矿渣微粉品质为S95、本项目年需求矿渣微粉7.24万吨，散装汽车运输进厂，运距3公里。3.2供电供电由XXXX水泥有限公司原变电站供给，进厂电压10.5千伏。本项目装机容量 2856kW其中高压电机装机容量（10kV） 2170kW低压电机装机容量（380V） 1050kW补偿后功率因数 0.95以上全年耗电量 2100104kWh吨水泥综合电耗 35kWh/t3.3 供水供水由已有XXXX水泥有限公司供水设施供给。本项目用水为生产用水和生活用水。生产用水主要为磨机筒体淋水和设备冷却水，该生产用水在循环使用过程中的消耗需要进行补水。生产生活日耗水量175.68吨，年耗水量4.345万吨。3.4建设场地建设厂址位于XX市XX县XX镇XX村，原XX元朔水泥有有限公司生产线基础上改造。区域位置详见附图1厂区位置图交通运输和工艺布置详见附图2总平面布置图。第4章 生产工艺4.1 生产规模与产品品种4.1.1建设规模 本项目利用现有机立窑生产线场地，本着合理选用新技术为前提，并综合考虑该公司的场地条件、管理水平、合理用电以及业主的要求，水泥粉磨技术改造采用一台2.48m球破磨和一台3.213m水泥磨组成的联合粉磨系统。建设规模为年产60万吨水泥,全年运转率按86%（274天）计算产量。4.1.2产品品种年产水泥 60万吨其中水泥品种：PC32.5水泥 36万吨 占60%PO42.5水泥 24万吨 占40%设计中水泥散装设备能力按70%考虑。4.2 原燃材料种类、物理性能及品质4.2.1熟料品质：新型干法回转窑熟料，熟料矿物组成要求C3S55%，C3A8，碱含量1，熟料强度55MPa供料粒度35mm运输进厂方式：汽车运输为确保水泥质量，熟料28天抗压强度应不低于57.5MPa。熟料化学成分见表4-1。 熟料的化学成分（%） 表4-1LossSiO2Al2O3Fe2O3CaOMgOSO3合计0.9820.334.862.9964.434.941.3498.43熟料率值 表4-2KHSMIM0.900.022.600.11.600.14.2.2脱硫石膏脱硫石膏：供料粒度60mm，水分3.0% 运输进厂方式：汽车运输石膏化学成分（%） 表4-3LossSiO2Al2O3Fe2O3CaOMgOSO3合计18.084.491.220.8630.003.7339.9898.114.2.3粉煤灰品质指标应符合国标GB1596-91用于水泥和混凝土中的粉煤灰供料粒度：粉状运输进厂方式：专用散装汽车运输4.2.4矿渣微粉供料比表面积400/kg运输进厂方式：散装汽车运输4.2.5石灰石供料粒度350mm ，水份1.0%运输进厂方式：汽车运输4.3整体方案选择及优化4.3.1 粉磨工艺方案的选择利用原有粉磨系统（原有的1台小水泥磨、2台生料磨）进行水泥粉磨，形成小规格磨机群，其装机容量为4630kW，其中6KV高压为3660kW，水泥综合电耗将高达43kWh/t，很难满足国家关于节约能源与资源综合利用的有关规定；同时原料堆场需要两套，配料系统需要三套，进料和散装系统需要三套，总图布置凌乱，工艺流程不顺畅，无组织排放点多，环保上很难达到要求；生产管理和调度困难；岗位工人数多15人，劳动强度大，因人员工资增加生产成本约52.5万元/年，因此必须对其进行技术改造。在水泥生产过程中，水泥粉磨是电耗最高的环节，因此在选择水泥粉磨系统时，必须着重选择粉磨效率高、系统能耗低的粉磨设备，以提高企业的经济效益。可供选择的水泥粉磨系统主要有：挤压机联合粉磨系统、立式磨+球磨系统、球磨系统三种。挤压机联合粉磨系统具有技术先进，系统粉磨电耗低的特点，可根据不同的投资分为单机和多机并联粉磨工艺；立式磨+球磨系统也具有技术先进，系统粉磨电耗低的特点，主要以球破磨机作为预粉磨设备，因预粉磨系统中的球破磨机结构简单，工艺成熟，投资较底，本项目建议采用；球磨系统是传统的粉磨工艺，一是圈流球磨系统，由于系统的设备多，系统的运转率较低；二是开流高细高产磨，系统运转率高，可达85%以上，生产管理方便，土建投资低，系统造价低，且维修保养量较少，占用的备品备件少。对于60万吨/年水泥粉磨技术而言，其改造有两个方案。1.方案一：新增一台3.813m高效筛分磨对原有的粉磨系统进行改造，生产能力80t/h。粉磨系统年运转率在86%左右。2.方案二：改造原有的2.48m生料磨机为球破磨机和现有的3#3.213m高细磨组成的联合粉磨系统，并对原有的部分设施进行改造，生产能力80t/h。粉磨系统年运转率在86%左右。方案一和方案二技术经济指标比较见表4-3。方案一和方案二技术经济指标比较表 表 4-3序号项 目高效筛分磨预粉磨系统1主机规格3.813m球磨机球破磨2.418m（原生料磨改造）高细磨3.213m2系统（套）113生产能力（t/h）80804磨机电机(kW)250021705系统装机容量（kW）328628566设备重量（t）5083007单位产品装机容量（kW/t）41.0835.708系统电耗(kWh/t)33289占地面积（m2）494 41410建筑面积（m2）988109811建筑投资（万元）153.80145.0012设备投资（万元）823.00010总投资（万元）976.80145.00通过上表可以看出，预粉磨系统方案更具有单位产品电耗低、设备重量轻、系统投资低等优点，这种系统在国内使用较多，效果良好，年运转率可达85%以上。本项目水泥粉磨选用一台球破磨2.48m和一台3.213m高细磨组成的联合粉磨方案。4.3.2水泥粉磨技术改造配套考虑到生料磨改造为球破磨，建议拆除机立窑以前的部分设施，主要包括生料库、机立窑、烘干等设施。在其场地上根据生产要求，对总图进行布局，做到工艺流程合理、设备布局紧凑，水泥粉磨技术改造配套措施：1.将现有4-616m生料库改造为两个熟料库，一个石灰石库和一个矿渣粉库，拆除机立窑并在该位置新增1-1226m粉煤灰储存库，其库容为3000m3，储存期为3.0天。2.在现有3#3.213m高细水泥磨位置前新增一个中间配料站并在其旁新增1-824m脱硫石膏库，储存量为730t，储存期为1.8天。拆除1#水泥磨为联合磨房腾出场地。3.为了解决水泥库储存期偏低的问题，改造原有的2-1221m水泥均化库，储存量为5200t，储存期为3.0天，改造原有的9-821m水泥圆库。原有的一台八嘴包装机，生产能力100t/h,可满足包装线需求。 综上所述，本项目采用以下粉磨流程：1. 熟料储存及输送固体废渣综合利用项目的熟料经外购回来放在熟料堆棚里，上料后经皮带机送入2-F616m熟料储存库，储存量为3000t，储存期为3.0天2. 辅助原料储存及输送粉煤灰由汽车送至新增1-1224m粉煤灰库，储存量为3000t，储存期为3.0天。水泥车间现有原料棚22跨，总长度为135m，宽度为18米，原料棚内配备了2台5吨行车。矿渣、石灰石进厂后堆放于现有原料棚之中，再由行车喂入破碎机受料斗，经颚式破碎机破碎后由皮带机、提升机分别送入原有3#4#F616m生料库。矿渣占用6618m，储存量为1800t，储存期为15天，1-F616m矿渣配料库，储存量为350t，储存期为3.0天；石灰石占用6618m，储存量为1200t，储存期为15天，1-F616m石灰石配料库，储存量为200t，储存期为2.0天；脱硫石膏占用2618m，储存量为700t，储存期为11天，1-F824m脱硫石膏配料库，储存量为730t，储存期为7.0天；天然石膏占用6618m，储存量为2000t，储存期为30天，1-F616m天然石膏配料库，储存量为330t，储存期为5.0天。3. 水泥粉磨及水泥储存熟料、矿渣、石灰石、脱硫石膏、天然石膏经库底调速皮带秤配料，通过皮带机、提升机输送进入粉磨系统。粉煤灰经库底转子秤配料，通过斜槽、提升机直接进入粉磨系统。水泥粉磨系统球破磨、高细水泥磨组成的联合粉磨系统。来自配料库的物料经皮带机、提升机进入稳流称重仓，再进入球破磨预粉磨，粉煤灰和脱硫石膏由库底通过配料后和粗料由提升机送入3.213m高细磨，系统产量80t/h。整个粉磨系统采用袋除尘器收尘。出磨水泥通过提升机、空气斜槽，分别送入2-1221m水泥均化库，储存量5200t，以及原有的9-821m水泥圆库，水泥库底设散装机，满足水泥汽车散装出厂。水泥从库下卸出通过提升机入包装车间的振动筛和水泥仓，仓内水泥粉通过八嘴包装机包装后发运。 原有两台4L-20/8、两台3L-10/8空气压缩机供本项目使用。表44为水泥粉磨技术改造项目主机设备表。表45为水泥粉磨技术改造项目生产系统储存设施一览表。水泥粉磨技术改造项目主机设备表 表4-4序 号工 段设备规格型号及性能台套数年利用率备 注1原料破碎DPX-180生产能力：130t/h进料粒度600出料粒度10主机功率：150kW17.2%2水泥粉磨3.213m球磨生产能力： 80t/h水泥细度： R803% 比表面积350m2/kg主机功率：1600kW 6kV186%球破磨2.48m 生产能力 ：16-18t/h主机功率：570kW 13包装机8嘴回转式包装机生产能力 ：100t/h秤量精度：500.2kg120%水泥粉磨技术改造项目生产系统储存设施一览表 表4-5序号物料名称储存方式规 格(m)数 量储 量(t)储 期(d)1熟 料圆 库616 115003.0圆 库616115003.02粉煤灰圆库(配料)1226130003.03矿 渣堆 棚36181180015.0圆库(配料)61613503.04石灰石堆 棚36181120015.0圆库(配料)61612002.05脱硫石膏堆 棚1218170011.0圆库(配料)82413305.06天然石膏堆 场36181200030.0圆库(配料)61613506.07水 泥均化库(水泥储存
