校园网络工

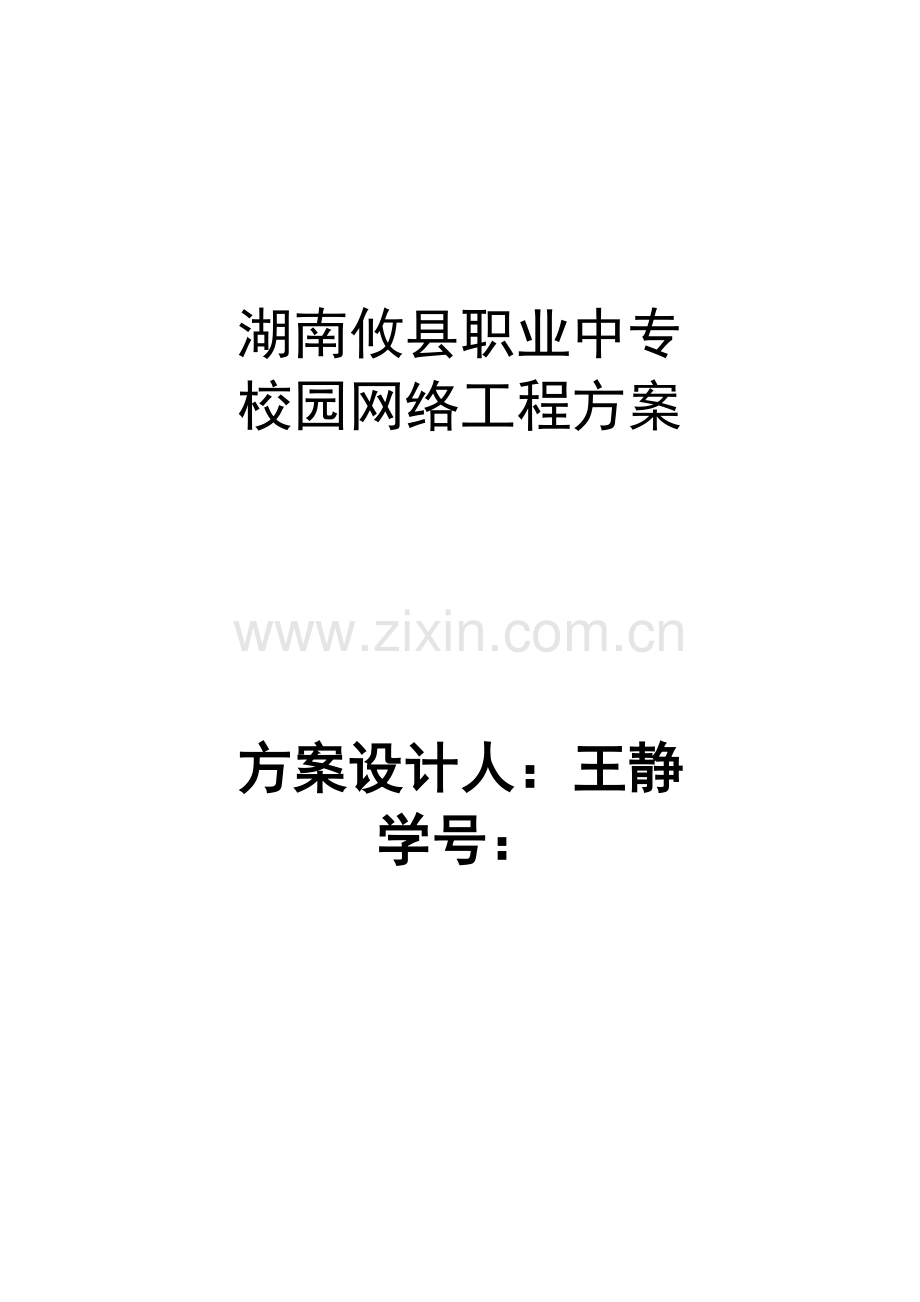

湖南攸县职业中专
校园网络工程方案
方案设计人：王静
学号：

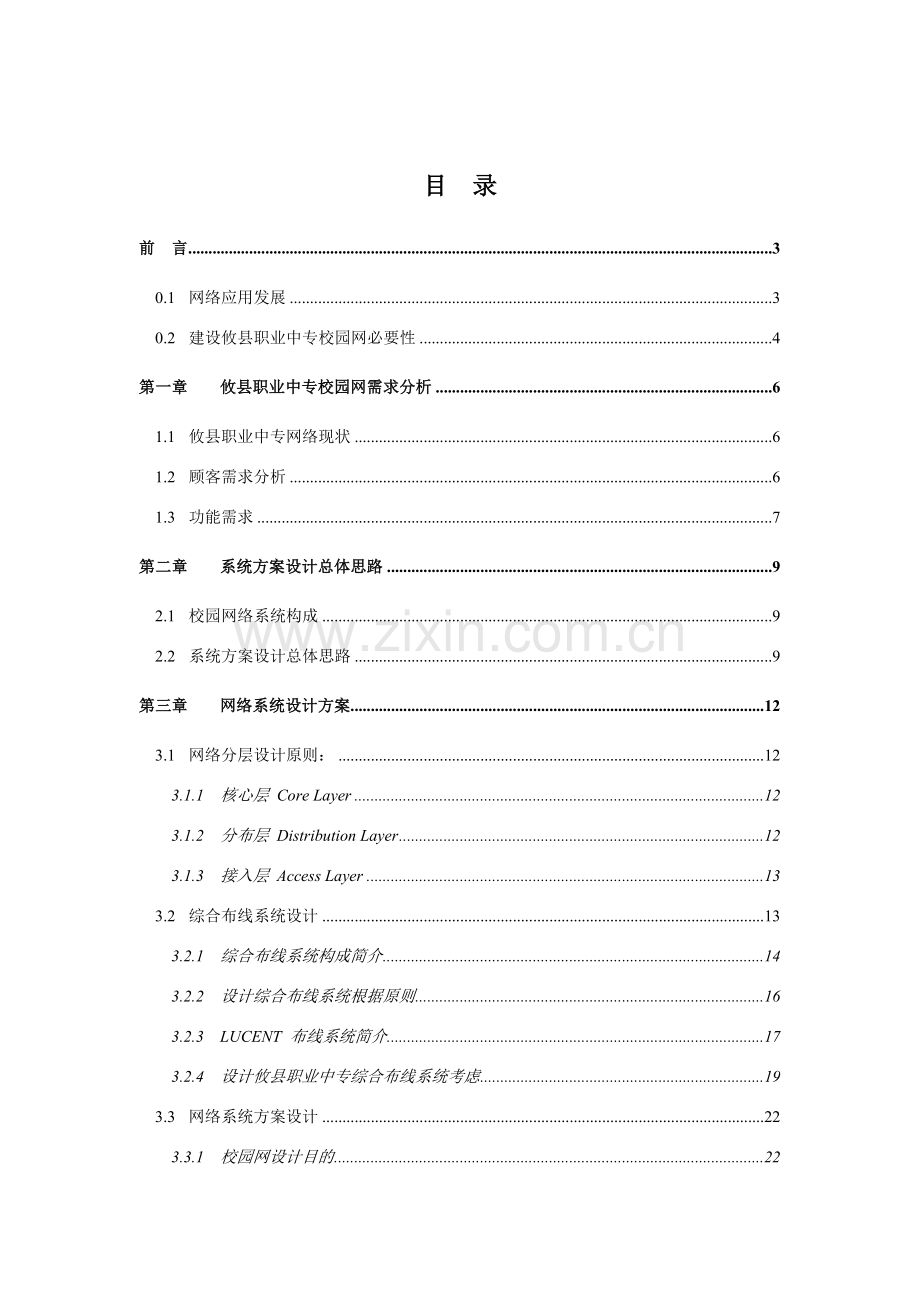

目 录
前 言 3
0.1 网络应用发展 3
0.2 建设攸县职业中专校园网必要性 4
第一章 攸县职业中专校园网需求分析 6
1.1 攸县职业中专网络现状 6
1.2 顾客需求分析 6
1.3 功能需求 7
第二章 系统方案设计总体思路 9
2.1 校园网络系统构成 9
2.2 系统方案设计总体思路 9
第三章 网络系统设计方案 12
3.1 网络分层设计原则： 12
3.1.1 核心层 Core Layer 12
3.1.2 分布层 Distribution Layer 12
3.1.3 接入层 Access Layer 13
3.2 综合布线系统设计 13
3.2.1 综合布线系统构成简介 14
3.2.2 设计综合布线系统根据原则 16
3.2.3 LUCENT 布线系统简介 17
3.2.4 设计攸县职业中专综合布线系统考虑 19
3.3 网络系统方案设计 22
3.3.1 校园网设计目的 22
3.3.2 网络建设原则规定 23
3.3.3 系统需求分析 24
3.3.4 产品技术选型 25
3.3.5 厂家产品选取 30
第四章 主机系统设计方案 34
第五章 软件系统设计方案 36
5.1 系统软件 36
5.2 服务器软件 36
5.3 应用软件 37
5.4 工具软件 38
第六章 校园多媒体教室系统实行方案 39
6.1 多媒体教室概述 39
6.2 系统构造及实行 39
第七章 项目材料清单 44
7.1 综合布线系统 44
7.2 网络设备 45
7.3 服务器 45
7.4 多媒体设备及外设 46
第八章 工程实行管理 47
8.1 工程组织 47
8.2 施工技术规定 48
8.2.1 设备间环境建议和施工管理 48
8.2.2 施工技术规定 48
8.2.3 测试方案 60
8.2.4 竣工及验收 61
8.3 工程实行 62
8.3.1 工程设计 62
8.3.2 实行环节 63
8.3.3 施工进度 64
8.4 系统支持和维护 65
第九章 售后服务和技术支持 66
9.1 产品质量保证 66
9.2 工程质量 66
9.3 工程图纸和售后服务 66
9.4 培训 66
前 言
0.1 网络应用发展
随着信息技术飞速发展，中小学校园网建设是学校基本建设一某些。当前由于网络、数据库及与之有关应用技术不断发展，特别国际互联网和内部网技术广泛应用，世界正在迈入网络中心计算时代。人们老式交互和工作模式正在变化。处在不同地理位置人们可以共享数据，使用群件技术进而可以协同工作；多媒体数据存储、传播、应用技术不断成熟；以上这些计算机技术发展对学校老式计算机业务系统产生影响，使顾客能更以便、更直观使用系统，也使系统性能更完善、功能更强大。
Internet发展带动了全世界信息产业发展，也为当代学校应用程序构造提供了一种新计算模式，这种计算模式能真正适应学校发展需要，使学校计算机应用提高到一种新水平。将Internet技术应用到学校内部，并建立基于这种开放技术学校应用程序，使学校自身具备了Internet特性，这种应用体系构造就是Intranet ── 学校内部网。
Internet和Intranet代表着全新信息时代到来。Intranet使实现学校内部信息化成为也许。学校教学人员和在校学生面对信息资源已不但仅来自于一种部门、一种学校或者是一种行业，而是所有Internet世界上资源，使得学校教学、科研、管理更为有效。
0.2 建设攸县职业中专校园网必要性
与否在学校采用最先进信息和传播技术是一种有决定性意义问题，并且十分重要是，学校应当处在影响整个社会深刻变革中心地位。
随着计算机多媒体和网络技术不断发展与普及，校园网信息系统建设，是非常必要，也是可行。重要体当前：
1、当前校园网信息系统已经发展到了与校际互联、国际互联、静态资源共享、动态信息发布、远程教学和协作工作阶段，发展对学校教诲当代化建设提出了越来越高规定。
2、教诲信息量不断增多，使各级各类学校、家庭和教诲管理部门对教诲信息计算机管理和教诲信息服务规定越来越强烈。个人与否具备获得信息和解决信息能力对于能否成功进入职业界和融入社会及文化环境都是个决定性因素，因而学校应当培养所有学生具备驾驭和掌握这种技术能力。另一方面，信息技术在作为青少年教诲工具同步也向青少年提供了前所未有机会。新技术提供机会以及它们在教学方面具备优势都是诸多，特别是计算机和多媒体系统使用有助于个人化道路，每个学生在个人学习道路上都可以按照自己速度发展。
3、国内各级教诲研究部门、软件开发单位、教学设备供应商和各级学校不断开发提供了各种在网络上运营软件及多媒体系统，并且越来越形象化、实用化，迫切需要网络环境。
4、当代教诲改革需要。在校园网中将计算机引入教学各个环节，从而引起了教学办法，教学手段，教学工具重大革新。对提高教学质量，推动国内教诲当代化发展起着不可预计作用。网络又为学校管理者和教师提供了获取资源、协同工作有效途径。毫无疑问，校园网是学校提高管理水平、工作效率、改进教学质量有力手段，是解决信息时代教诲问题基本工具。
5、随着经济发展，国内各级政府对教诲投入不断加大；计算机技术飞速发展，使相应产品价格不断下降；同步人们结识水平和经济实力不断提高。大量计算机进入学校和家庭，使得计算机用于教诲信息管理和信息服务是完全可行。
Internet在学校应用越来越普遍，也越来越普及。据记录，美国学校建设了校园内部信息网络并与Internet连通比例高达90%，国内重要大学也已经建成或正在建设自己学校内部信息网络。湖南省绝大多数中职学校，也都建成了自己内部网络。因而，建设学校内部网，是一种高瞻远瞩举措，也是一种迫在眉睫事情。随着校园网络成功建设，必将给学校管理部门、各级行政部门、学校教诲科研带来积极影响，提高学校教学科研水平、管理水平和工作效率，极大地提高学校知名度。
第一章 攸县职业中专校园网需求分析
1.1 攸县职业中专网络现状
当前，攸县职业中专已有某些楼宇内部单独组建了网络，但楼宇与楼宇之间并没有互相连接。它们重要分布在办公大楼（145个信息点）、教学楼（32个信息点）、科教楼计算机房（共四间，分别62个信息点、62个信息点、53个信息点和64个信息点）。此外，有某些楼宇需要建立网络，它们分别是教师宿舍（70个信息点），学生宿舍（两幢楼，共约384个信息点），食堂（5个信息点），科教楼某些实验室（15个信息点）。
上述计算机房重要是依照不同配备状况用于办公、教学、实验之用。虽然有些已单独组网，但仍互相独立没有互连。各科室基本上都以单机方式工作，计算机上网比率依然较低。当前配备计算机也仅用作普通计算机教学之用。综上所述，攸县职业中专计算机应用水平和使用效率尚有待于改进和提高。
1.2 顾客需求分析
设计一种网络，一方面要为顾客分析当前面临重要问题，拟定顾客对网络真正需求，并在结合将来也许发展规定基本上选取、设计适当网络构造和网络技术，提供顾客满意高质服务。
网络在攸县职业中专寻常教学办公环境中起着至关重要作用，校园网运作模式会带来大量动态www应用数据传播，会有相称一某些应用主服务器有高速接入网络需求（当前为100/1000Mbps，此后可会更高）。这就规定网络有足够主干带宽和扩展能力。同步，某些新应用类型，如网络教学、视频直播/广播等，也对网络提出了支持多点广播和宽带高速接入规定。
除上述考虑外，还要注意到由于逻辑上业务网和管理网必要分开，因此建成后校园网应能提供各种网段划分和隔离，并能做到灵活变化配备，以适应教学办公环境调节和变化，及实现移动教学办公规定。按当前普通考虑，建议数据信息点接入以互换10/100Mbps自适应以太网端口接入为主，以供带宽需求较高顾客或应用使用。整个方案设计目是建设一种集数据传播和备份、多媒体应用、语音传播、OA应用和Internet访问等于一体高可靠、高性能宽带多媒体校园网。
1.3 功能需求
1、满足计算机教学科研、行政办公需要，提供各种教学、办公工具和支撑平台，并提供丰富计算机软硬件系统资源。
2、具备完善办公事务解决能力，涉及电子公文传递、电子公文管理、电子邮件、邮件收发等无纸办公自动化功能。
3、满足信息情报交流需要，以便学校各级领导和教学科研人员对各种信息资料、科技情报检索和查阅。涉及Web查询、电子公示、电子新闻等。
4、具备远程通信能力，借助电话网等通信手段，以最低通信成本，以便地实现远程互联，跨越地区限制，满足学校规定，加强各单位之间业务联系和信息资源共享。
5、具备收集、解决、查询、记录各类信息资源能力，充分运用原有数据资源，为学校领导提供精确、快捷数字信息，实现数据化管理和智能化决策。
6、学校网络系统要保证整个计算机网络系统可靠性、安全性，具备一定冗余。容错能力强，保证信息解决安全保密。
7、学校信息网络系统要保证明用和技术先进，便于非计算机专业人员使用，并能不断满足学校将来业务发展需要，具备很强扩展能力。
攸县职业中专校园网络功能需求可以由下图概括：
学藉管理系统
教务管理系统
实验实训管理系统
财务管理系统
后勤管理系统
校长查询系统
管理信息系统（MIS）
文档管理系统
公文收发系统
告知公示系统
办公审批系统
网络会议系统
校长办公系统等
办公自动化系统（OA）
视频教学系统
多媒体课件制作平台
电子备课系统
课件点播系统
试题库管理系统
素材库管理系统
计算机辅助教学系统
课件制作平台
课件管理与浏览
作业考证系统
答疑系统
教学管理系统
远程教学系统
网络、远程教学系统
WEB发布系统
信息查询系统
电子邮件系统
BBS公示系统
文献传播系统
校园网站
办公管理系统
教学管理系统
网络中心
数据库、素材库、教诲资源库、文献等其他信息
第二章 系统方案设计总体思路
2.1 校园网络系统构成
校园网络系统由软件、硬件两个某些构成。
软件某些涉及应用软件和系统软件。应用软件重要是校园网站上Internet应用、教学管理系统（计算机辅助教学系统、网络教学与远程教学系统）、办公管理系统（管理信息系统MIS、办公自动化系统OA）；系统软件重要是服务器操作系统、工作站操作系统、网络设备上操作系统、网络管理系统以及安全系统。
硬件某些重要由网络布线系统、网络设备、主机（服务器）系统以及各种外设（UPS、投影机、打印机、磁带备份设备等）构成。
下面再谈谈校园网络系统设计总体思路。
2.2 系统方案设计总体思路
校园网络系统设计、实行，按照一切从实际出发，遵循经济实用原则，依照如下思路进行：
1、 总体规划，分步实行，基本设施建设一步到位
考虑到学校资金、学校计算机应用现状、学校教职工既有水平以及网络建设和应用系统开发固有规律，学校网络系统建设应当分步实行。但是分步实行是在总体规划下分步实行。没有总体规划，整个系统有也许陷入各个某些互相不兼容和前期投资极大挥霍。基本设施建设，这里重要是指综合布线系统建设，采用一步到位办法。由于综合布线系统有它特殊性，综合布线材料并不昂贵，且双绞线已经发展到六类，可以满足1000M应用需求，其性能也足以满足十年以内各种应用对介质规定。而综合布线系统施工费用比较高，在旧楼房里就更是这样，且对工作、学习、生活有一定影响。为了尽量减少对学校教职工生活影响，综合布线系统建设采用一步到位办法，适度超前。
2、 特别注重应用系统建设
建设校园网络目就是为了应用，从而提高学校办事效率、教学效率，因此要特别注重应用系统建设。应用系统覆盖范畴相称广泛，大体就是功能需求里提到几种方面：校园网内部网站应用（Web发布系统、信息查询系统、电子邮件系统、BBS电子公示系统和文献传播系统）、网络教学和远程教学系统（网上课件制作平台、网上课件管理与浏览、网上作业与考核系统、网上答疑系统、网上教学管理系统和实时交互式远程教学系统）、计算机辅助教学系统（VOD视频教学系统、多媒体课件制作平台、电子备课系统、COD课件点播系统、试题库管理系统和素材库管理系统等）、办公自动化系统（校长办公系统、网络会议系统、办公审批系统、告知公示系统、公文收发系统和文档管理系统）和管理信息系统（校长查询系统、后勤管理系统、财务管理系统、图书管理系统、教务管理系统和学籍管理系统）。
校园网应用系统是一种庞大系统工程，且各个学校有各个学校实际状况。建设校园网应用系统总体思路是边使用、边改进、边开发，力求在两到三年可以把应用系统完善起来。详细做法是：市面有现成应用系统且符合攸县职业中专规定，买来就用；市面有现成应用系统，大体符合攸县职业中专规定，改进后用；市面上没有现成应用系统，而攸县职业中专又的确需要，定制开发后使用。
3、 把当前先进性、将来可扩展性和经济可行性结合起来
这里先进性指是系统硬件和软件不落后并能在相称长时间内发挥极大作用，而不但仅看当前网络建设中包括了多少新或称为先进技术。当前计算机技术和网络技术发展不久，设备更新裁减也快。先进技术只有在使用中产生了巨大效益时才被赋予了先进性，只是采用了先进技术并不表达就有了先进性。一种系统与否具备长期生命力是考察一种系统与否具备先进性最重要考察根据。
系统可扩展性是指系统硬件和软件对将来技术包容能力和现实扩充能力。其重要体现为系统构造与否开放，其重要性远远超过详细设备与否开放和冗余。
只有把当前先进性、将来可扩展性和经济可行性有机地结合起来，才干保证一种系统具备长期生命力，从而具备先进性。
4、 符合原则（国际原则和国标）
符合原则，其实是系统具备开放性前提条件，是不言自明。由于当今时代是一种强调开放时代，从而是一种强调原则时代，因此把这一条单列，以示注重。
5、 特别注重对人员培训
前面已经强调了在校园网络建设中要特别注重应用系统建设，而应用系统总是由人去使用，因此要特别注重对人员培训；除了应用系统使用人员以外，一种系统，在它生命周期里，是需要系统维护人员对它进行大量维护，因此系统维护人员培训要特别注重。概括地说，在校园网络建设过程中，要特别注重对人员培训，要注重对实行系统工程人员、维护系统管理人员和使用系统教职工工们培训；工程人员是系统建设成功保证、系统维护人员是系统正常运营保证、而教职工工作为系统最后顾客，是系统真正发挥作用核心。
第三章 网络系统设计方案
本章所谓网络系统涉及综合布线系统和网络设备。
3.1 网络分层设计原则：
从逻辑上，大型网络可分为核心层、分布层和接入层，每层均有其特点。层次化设计长处可以总结为如下几点：
l 可扩展性：由于网络可模块化增长而不会遇到问题；
l 简朴性：通过将网络提成许多小单元，减少了网络整体复杂性，使故障排除更容易，能隔离广播风暴传播、防止路由循环等潜在问题；
l 设计灵活性：使网络容易升级到最新技术，升级任意层次网络不会对其她层次导致影响，无需变化整个环境；
l 可管理性：层次构造使单个设备配备复杂性大大减少，更易管理。
3.1.1 核心层 Core Layer
核心层为下两层提供优化数据输运功能，它是一种高速互换骨干，其作用是尽量快地互换数据包而不应卷入到详细数据包运算中(ACL，过滤等)，否则会减少数据包互换速度。
3.1.2 分布层 Distribution Layer
分布层提供基于统一方略互连性，它是核心层和访问层分界点，定义了网络边界，对数据包进行复杂运算。在园区网络环境中，分布层重要提供如下功能：
l 地址汇集
l 部门和工作组接入
l 广播域/多目传播域定义
l Inter VLAN路由
l 介质转换
l 安全控制
3.1.3 接入层 Access Layer
接入层重要功能是为最后顾客提供对园区网络访问途径。本层也可以提供进一步调节，如Access-list Filtering等。在园区网络环境中，接入层重要提供如下功能：
l Shared Bandwidth
l Switched Bandwidth
l MAC Layer Filtering(possibly)
l Microsegmentation
在广域网环境中，接入层重要提供通过Frame Relay、ISDN、Leased Line连入远程节点。
3.2 综合布线系统设计
针对顾客需求和本布线工程性质，咱们向攸县职业中专推荐美国朗讯科技公司建筑物与建筑群构造化综合布线系统SYSTIMAX SCS，这是一套针对当代化楼宇内部网络及各种通信需求而设计配线系统，符合中华人民共和国邮电部部颁布线原则“大楼通信综合布线系统规范”，并早在1986年就通过了北美电子通讯原则协会(TIA/EIA 568-A)认证，一经推入市场便及时获得了全球广泛响应。
咱们将按照攸县职业中专校园网系统实际需求，本着一切从顾客出发原则，依照我方近年来丰富经验及对本工程进一步理解，充分考虑后来管理、使用及节约投资，尽咱们所能提供一套高性能系统设计方案。
3.2.1 综合布线系统构成简介
Lucent Technologies布线系统是一种模块化开放系统，重要由六个子系统构成，下面分别阐明各个子系统构成：
l 工作区子系统 WORK AREA SUBSYSTEM
工作区子系统由终端设备连接到信息插座连线(或软线)构成，它涉及装配软线、连接器和连接所需扩展软线，并在终端设备和I/O之间搭桥。信息输出口采用符合ISDN原则RJ45 8芯插口，依照顾客使用环境选用埋入型、桌上型、地毯型或通用型插座，依照网络系统末端设备接口选用相应适配器。
l 水平子系统 HORIZONTAL SUBSYSTEM
由各区别线架(IDF)到该区各个信息输出口连接。水平布线子系统是整个布线系统一某些，它将干线子系统线路延伸到顾客工作区。水平布线子系统与干线子系统区别在于：水平布线子系统总是处在一种楼层上，并端接在信息插座上。SYSTIMAX SCS使用24AWG双绞线(UTP)为传播介质，对于数据和图像传播，采用CAT5类双绞线(1061)或CAT5+（1071）超五类双绞线，某些对传播频宽及高速数据传播有更高规定信息点，可采用光纤到桌面(FTTD)方式设立。对于语音和控制信号传播，采用CAT3类双绞线(1010)。
线缆长度估算公式：
LT=[（Lmax+Lmin）/2+H ] * 1.15*N
Lmax 本楼层最远终端设备至本楼层设备间距离
Lmin 本楼层近来终端设备至本楼层设备间距离
H： 本楼层楼高，本方案中涉及楼高为4米。
1.15：线缆剪切余量和线长冗余为线长15%
N：本楼层信息点数量（语音点数量与数据点数量之和）。
l 管理子系统 ADMINISTRATION SUBSYSTEM
管理子系统即指楼层配线间（FD），由交连、互连和I/O构成。管理点为连接其他子系统提供连接手段。交连和互连容许你将通信线路定位或重定位到建筑物不同某些， 以便能更容易地管理通信线路。I/O位在顾客工作区和其他房间， 使你在移动终端设备时能以便地进行插拔。由电缆配线架(110型)和光纤配线箱(LIU)构成。110型配线架采用模块化设计，颜色编码，便于跳线，依照使用不同状况采用打入式或插拔式跳线办法。光纤配线箱采用易于扩充插接STII光纤插头，使光纤连接非常简朴。
l 垂直主干子系统 RISER BACKBONE SUBSYSTEM
干线子系统是整个建筑物综合布线系统一某些。它提供建筑物干线电缆路由。它普通是在两个单元之间， 特别是在位于中央点公共系统设备处， 提供各种线路设施。该子系统由所有布线电缆构成， 或者由导线和光缆以及将此光缆连到其他地方有关支撑硬件组合而成。传播介质也许涉及一幢多层建筑物楼层之间垂直布线内部电缆或从重要单元(如计算机机房或设备间和其他干线接线间)来电缆。由主线架(MDF)到各区别线架(IDF)连接某些，依照传播信号不同，分别采用UTP电缆或Lucent Technologies 50/125多模光纤为传播介质，以满足当前和将来所有通讯网络规定。
l 设备间子系统 EQUIPMENT SUBSYSTEM
设备间子系统即指总配线间（BD），由设备间中电缆、连接器和有关支撑硬件构成， 它把公共系统设备各种不同设备互连起来。该子系统将中继线交叉连接处和布线交叉连接处与公共系统设备(如PABX)连接起来。该子系统还涉及设备间和邻近单元(如建筑物入口区)中导线。这些导线将设备或雷电保护装置连接到有效建筑物接地点。主线架(MDF)与主控室内各系统连接某些，涉及通讯系统、计算机系统、广播系统、闭路电视监视系统和消防报警系统和大厦设备自动化系统等。
l 建筑群子系统 CAMPUS SUBSYSTEM
建筑群子系统即指群楼布线系统（CD），它将一种建筑物中电缆延伸到建筑群此外某些建筑物中通信设备和装置上。它是整个布线系统中一某些(涉及传播介质)并支持提供楼群之间通信设施所需硬件， 其中有导线电缆、光缆和防止电缆浪涌电压进入建筑物电气保护设备。与外界公共互换网络连接某些，涉及与邮电局等通过光缆或电缆连接。
这六个系统示意图如下所示：
布线系统总体构造
设备间子系统
建设群子系统
垂直干线子系统
管理区子系统
水平干线子系统
工作区子系统
光纤
铜缆
3.2.2 设计综合布线系统根据原则
（1） EIA、TIA568A/568B原则和ISO/IEC11801原则；
（2） 邮电部《大楼通信综合布线系统设计规范》 YD/T 926.1-1997
（3） 邮电部《综合布线用电缆、光纤技术规定》 YDT/T926.2-1997
（4） 《建筑与建筑群综合布线系统工程设计规范》CECS 72：97
（5） 中华人民共和国民用建筑电气设计规范(JGJ/T16-92)
3.2.3 设计攸县职业中专综合布线系统考虑
设计攸县职业中专校园网络系统综合布线系统时，将严格依照原则和规范进行设计和施工、测试、验收，适度超前，一步到位。
建筑群间子系统采用6芯室外多模光缆。采用6芯应当是足够：园区骨干网采用技术，有FDDI（Fiber Distributed Data Interface）、FE（Fast Ethernet）、GE（Gigabit Ethernet）和ATM（Asynchronous Transmission Mode），其中除FDDI DAS（Dual Attachment Station）需使用4芯光纤外，别的技术均只需要使用2芯光纤；攸县职业中专当前没有采用FDDI技术，那么后来采用也许性应当是更小了，由于FDDI技术当前应当已经是一种过时技术且性能/价格比比较差。这样，采用FE、GE或ATM作为园区骨干网，1个通道只用2芯光纤，虽然冗余配备也只需4芯光纤，尚有2芯光纤可作备用，因此，采用6芯光纤光缆应当是足够。咱们采用多模光缆，考虑到主干采用千兆以太网技术话，由于千兆以太网在多模光缆上可以跑550米，攸县职业中专参加连网楼宇之间距离没有超过550米，因而，采用多模光缆是安全可靠。
骨干光纤布线采用全星型构造，中心机房设在实验楼4楼。考虑把教学楼、图书馆、教师宿舍、学生宿舍、饭堂、办公楼、体育馆所有以光纤与位于实验楼中心机房相连。采用6芯室外铠装光缆。在各楼采用墙装式光纤接线盒（Lucent 12口）；网络中心要端接光纤芯数比较多，建议采用机架式光纤接线盒（Lucent 24口）。
如下是校园网主干光纤布线示意图。
科教楼
办公楼
图书馆
学生宿舍
学生宿舍
学生饭堂
校门
实验楼
共两条光纤
教学楼
教工宿舍
攸县职业中专光纤布线示意图
如下是主干光纤布线材料预算（未涉及光纤耦合器面板、光纤耦合器等小件配套材料，它们将在预算表中列出）。
大楼名称
到网络中心
距离（米）
12口光纤管理盒
24口机架式光纤盒
ST头
光纤跳线
实验楼
0
2
48
8
办公楼
70
1
6
1
教学楼
140
1
6
1
体育馆
150
1
6
1
图书馆
210
1
6
1
教师宿舍
280
1
6
1
学生宿舍1
350
1
6
1
学生宿舍2
350
1
6
1
饭堂
460
1
6
1
共计
8
2
96
16
注：网络中心光纤长度为大概计算值，详细布线长度，要以实际拟定和测量值为准。
阐明：①由于学生宿舍有两幢，每幢96间寝室，每个寝室2个点，每幢192个点，共384个点，故需要四组Super Stack II 3300互换机（四台堆叠），也就是说，此时需要四对光纤。又由于六芯多模光纤最多可连三对光纤，故此时，学生寝室需要拉两条光纤电缆。②依照实地观测，不适当直接从中心机房拉非屏蔽双绞线至体育馆，由于一方面，两者距离超过100米（校方规定，体育馆配线间在“体艺科组”），此外UTP也不适合室外布线。
建筑物即大楼内部布线，原则上是垂直主干采用光缆，水平系统采用超五类双绞线。但是依初步调查，攸县职业中专参加网络建设大楼都不太高，可以采用CNA构造，即整栋大楼只设一种配线间，集中管理。这样话，则大楼里面布线系统，其垂直主干和水平系统已经合二为一，可以所有采用超五类双绞线。
CNA构造如下图所示：
注：为了校园网络建设，学校在两幢学生宿舍楼间专门建筑了一间房，用来放置互换机，非屏蔽双绞线可以直接与学生宿舍楼各个房间信息插座连接。非屏蔽双绞线布设，建议从紧靠天花板地方钻洞穿墙，来通过各房间。这样，可以有效地防止人为故意无意地对线缆导致伤害。
如下是UTP布线材料预算（未涉及跳线、模块、面板、水晶头等小件配套材料，它们将在预算表中列出）
大楼名称
信息点数
24口配线架
48口配线架
机柜
双绞线（箱）
中心机房
2m
实验楼
15
1
2
教学楼
-
不需要
办公楼
145
1
3
0.6m
32
体育馆
10
1
0.6m
3
图书馆
90
2
0.6m
3
教师宿舍
70
1
1
0.6m
18
学生宿舍1
192
4
2m
41
学生宿舍2
192
4
2m
41
饭堂
5
1
0.6m
1
共计
719
5
14
141
注：双绞线长度计算办法参见3.2.1节。
阐明：教学楼由于已经布线，故此时不需布线。此外，办公楼也已经布线，但需要所有重新布线。图书馆只需在二楼和三楼办公室各布2个点，一楼学生书库布线26个点。
3.3 网络系统方案设计
3.3.1 校园网设计目的
建设一种以办公自动化、计算机辅助教学、当代计算机校园文化为核心，以当代网络技术为依托，技术先进、扩展性强、能覆盖全校重要楼宇校园主干网络，将学校各种PC机、工作站、终端设备和局域网连接起来，并与关于广域网相连，在网上宣传自己和获取Internet网上教诲资源。形成构造合理、内外沟通校园计算机网络系统，在此基本上建立能满足教学、科研和管理工作需要软硬件环境，开发各类信息库和应用系统，为学校各类人员提供充分网络信息服务。系统总体设计将本着总体规划、分布实行原则，充分体现系统技术先进性、高度安全可靠性，同步具备良好开放性、可扩展性。我公司始终本着为学校着想，合理使用建设资金，使系统经济可行，功能强大。
3.3.2 网络建设原则规定
随着当代计算机应用高速发展，特别是诸如图形、语音、视频等多媒体信息和技术在管理信息系统、科研设计等领域广泛应用，为网络平台设计提出了更高规定。为了更好地满足顾客需求，保证系统能正常稳定运营，在较长时间内不落后，在本网络系统方案设计中，咱们以为应当把握如下几种原则：
1、稳定性
只有运营稳定网络才是可靠网络，而网络可靠运营取决于诸多因素，如网络设计，产品可靠，而选取一种具备运营此类网络规模经验网络合伙厂商则更为重要。规定有物理层、数据链路层和网络层备份技术。
2、高带宽
为了支持数据、话音、视像多媒体传播能力，在技术上要到达当前国际先进水平。要采用最先进网络技术，以适应大量数据和多媒体信息传播，既要满足当前业务需求，又要充分考虑将来发展。为此应选用高带宽先进技术。
3、先进性
网络硬件、软件平台先进性，要注意选取性能价格比好先进技术和硬件和软件组网，保证系统基本环境十年不落后。
4、原则性和开放性
选取统一性网络构造与软件硬件平台，有助于系统建立与开发。制定信息管理规范，在学校领导下，组织关于人员对管理信息系统进行系统分析，制定数据流图和数据构造，为信息系统开发奠定基本。为了实现与各种网络互访规定，要选取开放网络体系构造，既要选取当前主流产品，又要具备开放性，以利于此后扩充。
5、可扩展性
系统要有可扩展性和可升级性，随着业务增长和应用水平提高，网络中数据和信息流将按指数增长，需要网络有较好可扩展性，并能随着技术发展不断升级。易扩展不但仅指设备端口扩展，还指网络构造易扩展性：即只有在网络构造设计合理状况下，新网络节点才干以便地加入已有网络；网络合同易扩展：无论是选取第三层网络路由合同，还是规划第二层虚拟网划分，都应注意其扩展能力。
6、容易控制管理
由于上网顾客诸多，如何管理好她们通信，做到既保证一定顾客通信质量，又合理运用网络资源，是建好一种网络所面临首要问题。
7、经济性
充分运用原有软件、硬件资源，减少投资挥霍，做到高性能价格比。
8、安全性
网络系统应具备良好安全性，保证数据安全及网络使用安全。由于攸县职业中专网络连接园区内部所有顾客，安全管理十分重要。应支持VLAN划分，并能在VLAN之间进行第三层互换时进行有效安全控制，以保证系统安全性。
9、符合IP发展趋势网络
在当前任何一种提供服务网络中，对IP支持服务是最普遍，而IP技术自身又处在发展变化中，如IpV6，IP QoS，IP Over SONET等等新兴技术不断浮现，攸县职业中专校园网络必要跟紧IP发展步伐，也就是必要选取处在IP发展领导地位网络厂商。
在背面网络技术选型和系统方案中，以上设计原则和思想都将会被贯彻始终。
3.3.3 系统需求分析
攸县职业中专校园网将覆盖全校工作区。以学校网络中心为全网中心，采用千兆以太网技术，将全校计算机及已有局域网所有连网，对于数据、图形、图像、语音、视频等信息均有较好传播效果，使得教学、科研、管理等网络应用可以平滑高效地在校园网上运营。整个网络规定设计成为Intranet/Internet应用模式，具备高速、开放、安全、易于管理特点。
咱们对顾客需求分析如下，在校园网内部，将以位于实验楼网络中心为核心，通过光纤，采用多级星形辐射至各楼宇，从而构成整个校园网主干，主干网规定采用千兆以太网技术。全校信息点大体在900个左右，各信息点网络带宽将视其应用性质，进行合理地分派，分为100M以及1000M等量级。
攸县职业中专校园网既是学校园区网，并且攸县职业中专也需要可以通过光纤或DDN专线与CERNET连接，以开通所有Internet网络应用服务。从内部校园网到外部Internet访问都要有安全审查和流量管理功能。
3.3.4 产品技术选型
随着计算机科技不断进步，当代计算机网络传播技术已获得突飞猛进发展。在局域网和城域网中有各种可选主流网络技术，如下咱们将针对不同技术类型，简朴阐明其特点，为咱们技术选型提供科学根据。
l 老式以太网络技术
初期局域网技术核心是如何解决连接在同一总线上各种网络节点有秩序共享一种信道问题，而以太网络正是运用载波监听多路访问/碰撞检测(CSMA/CD)技术成功地提高了局域网络共享信道传播运用率，从而得以发展和流行。特别是近几年互换式以太网和100M迅速以太网产生和应用，使以太网络成为当今局域网应用较为广泛主流技术之一。然而，以太网络在发展初期所提出共享带宽、信道争用机制限制了网络日后发展，虽然是近几年发展起来链路层互换技术（即互换式以太网技术）和提高收发时钟频率（即迅速以太网技术）也不能从主线上解决这一问题，详细体当前：
1、不提供服务质量保证(Quality of Service)
以太网提供是一种所谓"无连接"网络服务，网络自身对所传播信息包无法进行诸如交付时间、包间延迟、占用带宽等等关于服务质量控制。这种传送方式就象邮局递送信件同样，信息包一旦交给传播介质，无论是发送端还是接受端都无法再对中间传播过程进行任何有效控制，这就是所谓没有"服务质量保证（QoS）"。并且以太网包（帧）长度自身是不拟定，这就导致网络设备对每一种帧解决和转发延迟处在随机、不可控状态。这两个因素存在，使得以太网帧在传播时延迟和延迟突发变化(抖动)就显得非常严重。咱们懂得，多媒体信息（音频、视频等等）与时间关系非常紧密，如视频规定每秒钟固定数量画面、音频规定每秒钟固定数量量化比特流等等，这些定期性很强信息在传送时并不规定在某一种瞬间提供"过多"带宽，但规定在长时间内可以保持始终有"不多不少正适当"带宽，否则视频画面就会有"跳动"，声音就也许"结巴"。显然，以太网对传播过程不可控性和对帧解决延时过多抖动都不适于当前大量涌现出具备较强定期性规定多媒体信息传播。
2、带宽运用率较低
对信道共享及争用机制导致信道实际运用带宽远低于物理提供带宽，虽然基于CSMA/CD机制以太网可以使网络节点对带宽争用以一种"秩序"进行，但其带宽有效运用率仍低于10%。以太网互换技术可以减少争用机率，但为了与原有网卡及应用软件兼容，CSMA/CD仍必要存在，且互换中对转发端口定位是在于动态学习动态刷新中进行，这就使在记录上仍存在大量包是以共享争用方式传递，互换技术可使运用率提高至20%～50%。
除以上两点以外，以太网传播机制所固有对网络半径、冗余拓扑和负载平衡能力限制以及网络附加服务能力薄弱等等，也都是以太网络局限性之处。但以太网以成熟技术、广泛顾客基本和较高性能价格比，仍是老式数据传播网络应用中较为先进解决方案。
l 千兆以太网络技术
千兆位以太网(Gigabit Ethernet)是IEEE 802.3以太网原则扩展，传播速度为每秒1000兆位(即1Gbps)。应用于大型校园网，能把既有10Mbps以太网和100Mbps迅速以太网连接起来。它可取代100Mbps FDDI网，也是ATM技术强劲对手。千兆位以太网采用同样CSMA/CD合同，同样帧格式，是既有以太网最自然升级途径，使顾客对以太网原有设备管理工具投资得以保护。
千兆位以太网是超高速主干网一种选取方案。在数据、话音、视频等实时业务方面它虽然不能提供真正意义上服务质量(QoS)，但千兆位以太网频宽较高，能克服原以太网某些弱点，提供服务保证等特性。
IEEE802.3Z工作组已拟定了如下一组规范，统称为1000Base－X。
1. 1000Base－LX：多模光纤传播距离为550米，单模光纤传播距离为3000米。
2. 1000Base－SX：62.5微米多模光纤传播距离为300米，50微米多模光纤传播距离为550米。
3. 1000Base－CX：用于短距离设备连接，使用高速率双绞铜缆，最大传播距离为25米。
4. 1000Base－T：5类铜缆传播最大距离为100米。
千兆位以太网支持
