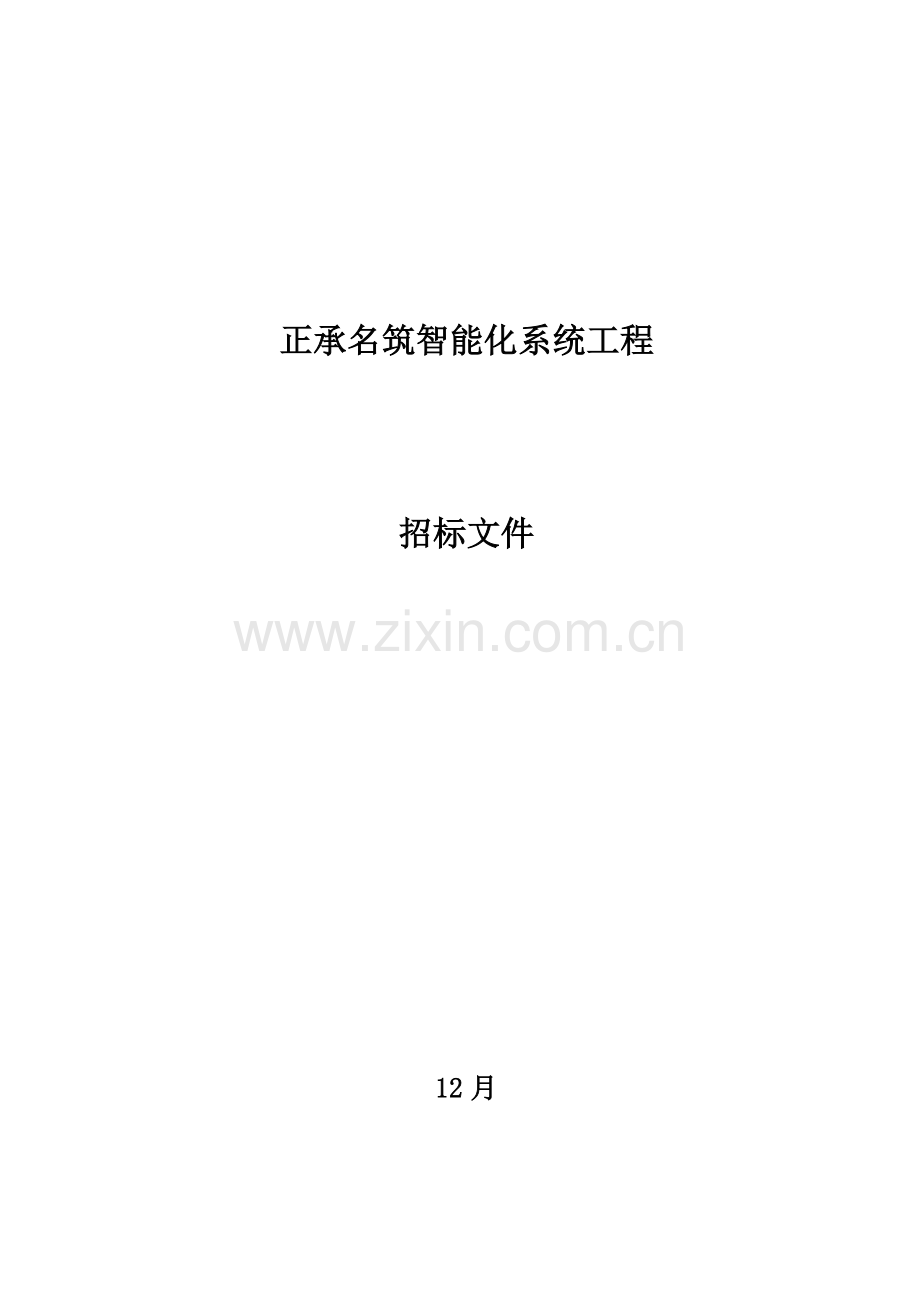

正承名筑智能化系统工程

招标文件

12月

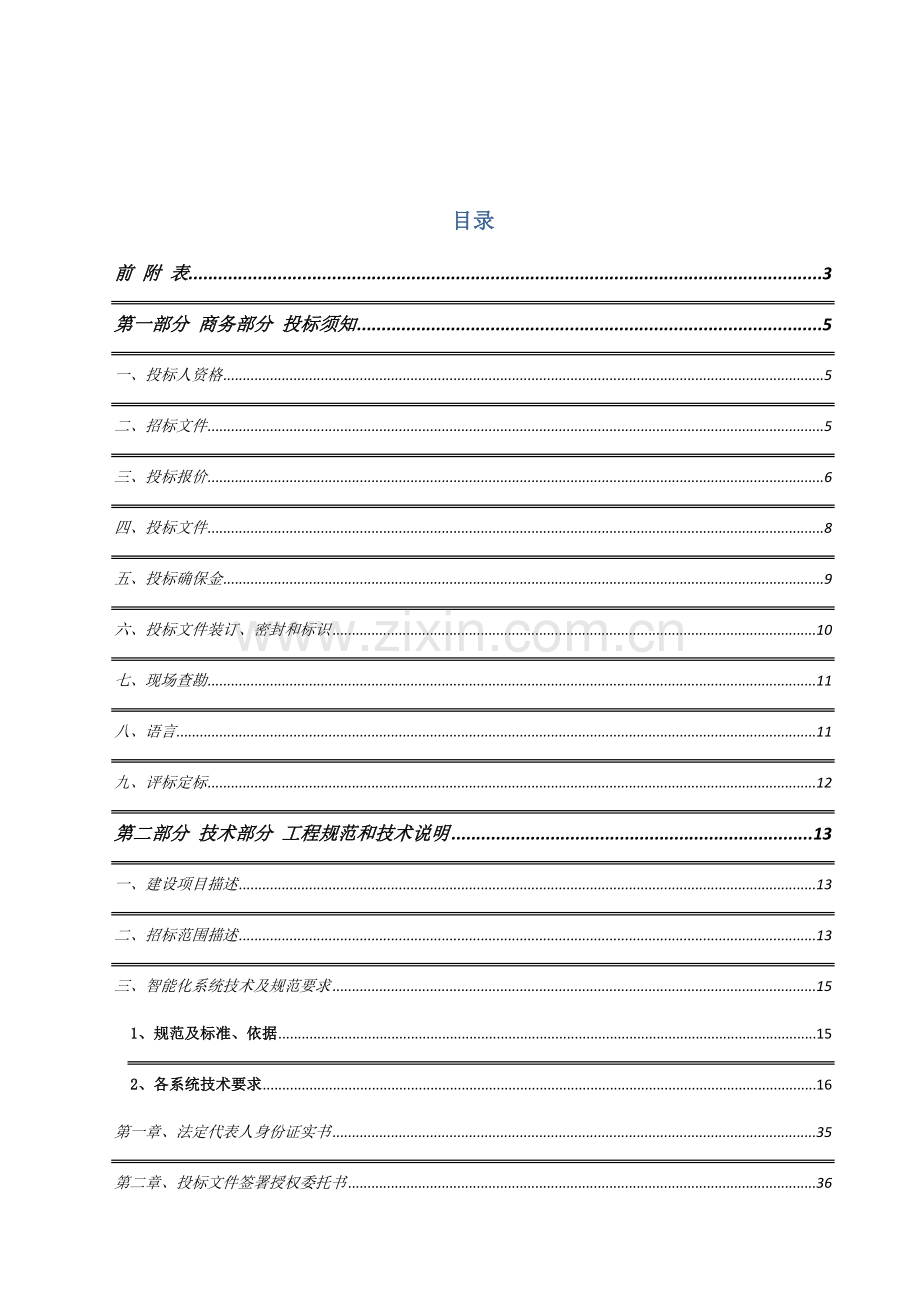

目录
前 附 表 3
第一部分 商务部分 投标须知 5
一、投标人资格 5
二、招标文件 5
三、投标报价 6
四、投标文件 8
五、投标确保金 9
六、投标文件装订、密封和标识 10
七、现场查勘 11
八、语言 11
九、评标定标 12
第二部分 技术部分 工程规范和技术说明 13
一、建设项目描述 13
二、招标范围描述 13
三、智能化系统技术及规范要求 15
1、规范及标准、依据 15
2、各系统技术要求 16
第一章、法定代表人身份证实书 35
第二章、投标文件签署授权委托书 36
第三章、投标函 37

前 附 表
序号
条 款 名 称
编 列 内 容
1
招标人
名称：南郊集团
地址：
联络人：
电话：
2
项目名称
正承名筑 智能化系统工程
3
建设地点

4
招标方法
邀请招标
5
计划工期
1 月 日—— 月 日
6
质量要求
合格
7
踏勘现场
自行查勘
8
质疑及答疑
质疑提交时间: 12月26日16：00 前
答疑回复时间: 12月28日11：00 前
提交方法：书面加盖单位公章并发送电子邮件
9
投标截止时间
年 1 月 9 日 9：00 时
10
投标使用期
自递交投标书截止时间算起180天
11
投标担保
担保形式：投标确保金（现金支票、转账）
投标金额：
递交时间：
开户银行及帐号
开户名称：
账号：
开户行：
12
投标文件正、副本份数
正本1份，副本2份，电子版光盘1份（福莱文件）
13
封套上写明
招标人地址：
招标人名称：
项目名称：
在 年 1 月9日9 时00 分前不得开启
14
递交投标文件地点

第一部分 商务部分 投标须知
一、投标人资格
1、含有独立法人资格；
2、施工资质：安全技术防范工程设计施工资质贰级以上（含贰级）
系统集成三级以上（含三级）
3、注册资本金不少于：1000万元人民币；
尤其申明：不许可中标人将本工程转包给其它单位。
二、招标文件
1、招标文件内容
1.1 招标文件包含以下内容：
第一部分：商务部分 投标须知
第二部分：技术部分 工程规范和技术说明
第三部分：相关文件
1.2 除上述内容外，招标人在提交投标文件截止时间之前，以书面形式发出对招标文件澄清或修改内容，均为招标文件组成部分，对招标人和投标人起约束作用。
1.3 投标人同时应认真审阅招标文件中全部事项、格式、条款和规范要求等，充足了解本招标文件中各项要求和投标人一旦中标后须负担协议责任和义务；若投标人投标文件没有按招标文件要求提交全部资料，或投标文件没有对招标文件做出实质性响应,其风险由投标人自行负担。依据本须知之附件“评标措施”要求，该投标有可能被拒绝。
2、招标文件澄清
2.1 投标人获取招标文件后，应仔细检验招标文件全部内容，如有残缺等问题应在取得招标文件1日内向招标人提出，不然，由此引发损失由投标人自行负担。
2.2 投标人在取得本招标文件后，假如有问题需要招标人解释和答疑，应该在前附表要求时间前，以投标人法定代表人或其授权代表签字书面方法向招标人提出质疑文件并提供电子版；电子版质疑文件由投标人以WORD文档形式存于可读取光盘中，以专员递交或邮寄方法送达前附表指定地点和联络人；
2.3 不管是招标人依据需要主动对招标文件进行必需澄清，或是依据投标人要求对招标文件做出澄清（包含对问询解释），招标人全部将以书面形式向全部取得招标文件投标人给予澄清（但不说明问询起源）。投标人在收到该澄清文件后，应于当日以书面形式给确定，该澄清文件作为招标文件组成部分，含有约束作用。
2.4 投标人对本招标文件自行做出了解、解释、推论和应用，招标人概不负责。因为投标人对本招标文件任何误解所造成后果，均由投标人自负。
尤其提醒投标人注意：假如投标人发觉本招标文件各组成部分之间出现歧义或存在相互矛盾，组成文件中出现显著或不符合思维逻辑等错误时，包含文件编写过程中常常出现打印错误等，投标人应按前附表要求时间前，以书面形式请求招标人以书面形式给予澄清。假如投标人在投标过程中未能发觉并对相关歧义、矛盾、错误提出澄清要求，而在中标后发觉并提出，中标人在实施招标文件前提下将必需接收由招标人依据协议相关条款做出书面解释。
3、招标文件修改
3.1 招标文件发出后，在提交投标文件截止时间前二十四小时之前，招标人有权对本招标文件进行修改。
3.2 招标文件修改内容作为招标文件组成部分，含有约束作用。招标文件修改文件将以书面方法发给全部取得招标文件投标人，投标人应于收到修改文件后，立即以书面方法给予确定。投标人不给予确定，不影响该修改文件效力，且招标人有权取消该投标人投标或中标资格。
3.3 当招标文件、招标文件澄清、修改、补充等在同一内容表述不一致时，以最终发出书面文件为准。
三、投标报价
1、工程报价说明
1.1 工程量清单应和投标人须知、协议通用条件、专用条件、技术规范一起关联阅读。
1.2 本招标文件要求各投标人在招标人提供招标图纸基础上进行智能化系统线路及系统配置深化设计，但不能改变招标图纸上点位及数量。各投标人须依据本招标项目实际情况并结合招标人技术要求、使用要求、质量要求、工期要求对智能化工程各个系统进行深化设计，直至满足招标人要求及现场施工要求为准。深化设计方案应明了、清楚、满足招标文件要求，设计参数满足招标文件技术要求。各投标单位须分系统报价，采取工程量清单方法进行，并须附有综合单价分析表、方法项目费用、零星工作费用清单、报价汇总表等。投标单位报价须涵盖完成智能化工程全部工作全部费用，包含但不限于包深化设计、包工、包料、包质量、包工期、包含现场实际情况、包含实施和完成本招标文件所绘述工作所需全部费用和不可或缺全部附带工作之费用，不管她们是否在招标文件文件中有所说明。投标人一旦中标，投标人随投标文件提交智能化深化设计方案、深化设计图纸、投标报价将成为协议一部分，对协议双方均产生约束。
1.3 各投标人须依据智能化分系统进行分别报价，但方法费用项目包干，涵盖完成本招标文件中智能化工程各系统工作内容全部费用，投标人中标后，该费用在任何情况下不予调整。
1.4 本工程采取工程量清单计价方法，投标人中标后，在任何情况下，综合单价固定包干，不做任何调整。
1.5各投标人必需严格根据招标人要求在招标人指定备选品牌内选择，不然，视为投标人投标文件不符合招标文件要求。对招标人未指定品牌设备、材料，投标人应结合设备、材料性价比进行选择，所选择设备、材料质量、性能、参数必需满足本招标文件内技术要求和使用要求
2、报价要求
2.1 各投标人在投标时必需在投标文件中提供一份完整工程报价书（配置电子文档），且各投标人须依据智能化分系统进行分别报价；仅有投标总价无完整工程量清单报价书者评标时按无效投标处理。
2.2 投标报价应将该工程所需方法费用各项内容、费用项目列出，仅有总价无具体内容者评标时一律按无效投标处理。
2.3 各投标人投标文件中须附有清单计价综合单价分析表。
2.4 招标人不接收任何有选择报价，对同一工程只许可有一个报价。
3、报价方法及其它说明
3.1 计量计价依据：本招标工程采取工程量清单计价方法。
3.2 投标报价应将全部组成本工程投标报价项目标综合单价和总价具体列出。投标单位在提交标书前，应对本工程相关图纸、规范、技术说明、分包工程范围、质量检验要求、招标文件、协议条件、工程现场实际情况、工程所在地周围环境等均具体研究明了。
3.3 投标人在报价时须依据工程量清单提供完整清楚地填报综合单价及每行每页之累计价，造价细目表中每一分项累计价须结转到投标价款汇总表内，汇总表上总计应和造价细目表中累计数相一致。若投标人在计算中出现错误，则其投标总价将不会被修改或更正。
3.4 结算方法：协议价+协议实施过程中发生已经确定变更工程费用。
3.5 投标书及其附表、工程量清单中全部报价均须采取人民币进行计价。
3.6 相关材料设备约定：
3.6.1 设备、材料采购：本招标工程所用设备、材料均由中标人采购，但各投标人必需严格根据招标人提供设备、材料技术要求及相关参数进行选择，不得选择招标人相关要求以下设备、材料。
3.6.2 设备、材料投标报价：投标人在勘察完现场条件并结合市场情况根据以下要求竞报材料、设备价格，设备、材料价格应包含在对应工程量清单子项报价中，设备、材料价格不随市场价格波动、工资、物价或汇率变动或政府颁发任何调价文件而发生改变。
3.6.3 材料、设备质量：全部材料、设备必需是正规厂家生产、均须有质保书，且符合国家要求技术标准及本招标文件技术要求，不然，不得用于本工程。定标后，中标人必需提供招标人要求关键设备质量检测证书，另需提供关键产品生产厂商、法定机构针对本项目标授权文件和售后服务确保书，需提供原件。
3.6.4 各投标人不得私自改变招标情单数量、次序，不然招标方有权认定该投标文件为无效投标。
四、投标文件
投标文件应包含：商务标和技术标。
1、商务标：
1.1 商务报价部分：
1.1.1 法定代表人资格证实书；
1.1.2 投标签署授权委托书
1.1.3 投标函
1.1.4 招标文件要求投标人提交其它资料（相关授权、质保等文件）
1.1.5 开标一览表
1.1.6 清单报价（*含综合单价分析表）
1.2 资格证实资料：
2.1 投标人营业执照（复印件加盖公章）；
2.2 投标人法人代码证（复印件加盖公章）；
2.3 投标人税务登记证（复印件加盖公章）；
2.4 投标人法定代表人或法定被授权人身份证；
2.5 资质等级证书（复印件加盖公章）；
2.6 投标人财务情况证实，包含最近连续三年经会计师事务所审计损益表、资产负债表和现金流量表，和会计师事务所出具审计汇报（复印件加盖公章）；

2、技术标
详见技术部分描述。
3、电子文件（光盘）
投标人提交商务标、技术标、福莱格式报价清单汇总电子版光盘1份。单独密封，和商务标封在一起
尤其说明：专业造价软件文件仅接收福莱文件。
4、投标文件均应打印或使用不褪色墨水书写。全套投标文件应无涂改、行间插字或删除，除非上述删改是依据招标人发出招标文件修改补充文件指示进行，或是投标人造成必需修改错误，投标文件修改处需有投标文件签署人签字或盖章。
五、投标确保金
1、本工程投标确保金为200,000.00元，大写(人民币)：贰拾万元整。投标确保金为转账形式，在领取招标文件之前汇入招标人账户，投标前提供财务开具收据复印件。
账户户名 ：
开户行：
账号：
交款地址：
财务联络电话： 联络人：
2、投标确保金意在保障投标人按招标文件要求推行投标；招标人只要在投标使用期内接纳其投标，即对投标人有约束力。
3、投标确保金须交给招标人保管，招标人须在投标使用期内完成投标评审,并在和中标人正式签署协议后15个工作日内无息退还所提交投标确保金给未中标投标人；
4、若投标人投标确保金在提交中存在以下任何一项情况，经评标委员会确定后其递交投标文件均按废标处理：
4.1 未能按要求投标确保金方法提交；
4.2 递交时间晚于本须知前附表递交截止时间；
4.3 投标确保金额度低于招标文件要求额度；
5、若投标人在本工程招投标过程中发生以下事项，招标人有权视为投标违约，不再退还其所提交投标确保金：
5.1 投标人在递交投标文件后至投标使用期期满前,要求撤回已递交投标文件，或要求对该投标文件做出实质性修改；
5.2 投标人未能遵守本招标文件其它要求而致使招标人招标工作失败或对招标工作产生极其不利影响，包含但不限于投标人恶意串谋、欺诈、威胁、贿赂等。
5.3 中标人不根据招标文件要求时间签署正式施工协议；
招标人须在发生以上所述之罚没投标确保金事件时，将相关决定书面通知给递交投标确保金投标人。
六、投标文件装订、密封和标识
1、投标文件装订要求：
本须知要求组成投标文件：
“商务标”单独装订成册（以下称册一）；技术标单独装订成册（以下称册二）。
投标文件各册均须在左侧进行装订（胶装），装订须牢靠不易拆散和换页，不得采取活页方法装订。
2、投标文件密封
2.1 册一正本及光盘密封在一起，副本密封在一起；
2.2 册二正本密封在一起，副本密封在一起。
2.3 投标文件由委托代理人签字或盖章，在《投标文件》中须同时提交授权委托书。《投标文件》授权委托书格式、签字、盖章及内容均应符合要求，不然《投标文件》授权委托书无效。
3、投标文件正本和副本均需打印，字迹应清楚易于识别，并应在投标文件封面右上角清楚地注明“正本”或“副本”字样（对“正本”“副本”标识不作统一要求）。正本和副本如有不一致之处，以正本为准。
4、投标文件封面、投标函等均应加盖投标人公章并经法定代表人或其委托代理人签字或盖章。招标文件给定投标文件格式中明确要求签字或盖章处，均应要求签字或盖章。由委托代理人签字或盖章在投标文件中须同时提交投标文件签署授权委托书。投标文件签署授权委托书格式、签字、盖章及内容均应符合要求，不然投标文件签署授权委托书无效。
5、除投标人对错误处须修改外，全套投标文件应无涂改或行间插字和增删。如有修改，修改处应由投标人加盖投标人印章或由投标文件签字人签字或盖章。技术标除外，任何情况下，技术标部分不得修改或删除。
6、投标人应将全部投标文件密封后提交。假如投标文件体积或质量较大，可是使用多个密封袋（箱）进行密封。
7、投标人应对全部投标文件密封袋（箱）采取密封条（由投标人自行制作）进行密封。密封条上骑缝处加盖投标人公章和法定代表人或其委托代理人名章。
8、除根据上述要求对投标文件密封外，在全部投标文件密封袋证实或密封箱上应标识本招标工程工程名称、开标日期和投标人名称。
9、假如投标文件没有按要求装订和加写标识及密封，招标人将不负担投标文件提前开封责任。对由此造成提前开封投标文件将给予拒绝，并退还给投标人。
七、现场查勘
1、招标人不统一组织投标人对项目进行现场踏勘。假如投标人认为有必需，应对工程现场及其周围环境进行现场踏勘，以获取相关编制投标文件和签署协议所需全部资料和信息。投标人负担考察现场本身费用。招标文件发出当日起，由投标人自行组织但招标人会配合安排进行工地踏勘，以使投标人充足了解本项目周围情况、现场条件、现时工程进度、现场部署情况和可能影响到投标人投价其它全部事项。投标人递交投标文件，视为投标人已对现场进行了充足考察，且充足考虑了现场原因。
2、招标人向投标人提供相关现场数据和资料，是招标人现有能被投标人利用资料，招标人对投标人做出任何推论、了解和结论均不负责。
3、经招标人许可，投标人可为踏勘目标进入招标人工程现场，但投标人不得所以使招标人负担相关责任和蒙受损失，投标人应负担踏勘现场所引发一切责任和风险。
招标人申明，本招标文件中工程说明、现场条件等资料和数据均是招标人现有和真实，以老实可信态度提供，投标人有义务经过自己努力来核查这些资料正确性。还应认真考虑可能出现意外情况并为此负担责任，无条件接收招标人所提供全部资料及所指定施工现场现实状况。招标人不对投标人由此而做出推论、了解和结论负责。
八、语言
13.1 投标人和招标人之间往来函电和文件均应使用汉字，包含外文证实文件和印刷品必需附上含有资质由正当机构翻译汉字译本，且以汉字译本为准。
九、评标定标
此次招标遵照公平竞争标准、公正标准和老实信用标准，定标采取综合评分法，得分最高者中标，最低价不是中标唯一确保，评标以相同质量比价格，相同价格比服务为准绳。具体评分措施为：
采取百分制，即每个投标人最高得分为100分，评标委员会依据价格、质量、安装施工方案、其它条件四个方面对投标人进行评分。
1、价格：最高分30分（以报价为准）
满足招标文件要求且报价最低投标人报价为评标基准价，其价格分为满分（30分），其它投标人报价得分按以下公式计算:
其它投标人报价得分=（评标基准价/其它投标人报价）×30%×100
得分保留两位小数。
2、质量：最高得分50分
①谈判小组对每个受邀方系统技术方案、施工方案可靠性、完整性、优异性等进行分析比较打分，最高分30，最低分15分。
②谈判小组对每个受邀方提报货物质量（包含产品整体设计水平、安全稳定性、使用寿命及维护成本等）进行比较打分，最高分20分，最低分10分。
3、其它条件：最高得分30分
①对每个受邀方综合实力、信誉情况进行分析后打分，最高分10分，最低分8分。
②售后服务内容、方法及承诺（包含质保期、备件供给、完工时间、设备维修、培训、系统维护、售后服务响应时间、故障排除时限、硬件维修承诺等）情况进行比较，最高分20分，最低分10分。
每个投标人得分，去掉一个最高分，去掉一个最低分，计算出平均得分，为各投标人最终得分。按分值由高到低进行排序，取得分最高者为中标人。若出现两家或两家以上投标人得分均为最高分情况，取报价低者为中标人，若价格也相同，由评委投票决定中标人
第二部分 技术部分 工程规范和技术说明
一、建设项目描述
1、名称：正承名筑智能化系统工程
2、地址：
3、介绍：
二、招标范围描述
1、工程技术说明
1.1工程范围描述
工程范围：本智能化系统工程全部系统供货、施工、安装及调试，智能化系统管线敷设方面，前期预留预埋、明配管、槽、智能化桥架由总承包单位完成，中标单位负责室外安防系统管网施工。
此次智能化招标共包含以下系统：
A、安全防范系统：
1）视频监控系统
2）红外报警系统
3）巡更管理系统
B、一卡通系统
1）门禁可视对讲系统
2）停车场管理系统
C、背景音乐系统
1.2智能化系统总体要求
1.2.1建设目标：
智能化系统建成以后，应能够表现以下特点：
A、高效节能
优化物业管理手段，配置少许人员就能够满足建筑日常运作。
B、安全舒适
为住户提供安全舒适居住环境。
C、通讯便捷
配置多种现代化通讯方法，住户通讯无拘无束，体会现代化优越之处。
1.2.2建设标准：
A、实用性
系统设计依据建筑计划有放矢，从实际需要出发，重视性能价格比。
B、优异性
系统设计应采取技术成熟、性能优异产品结构，确保小区智能化系统整体优异性。
C、开放性
各子系统设计应围绕建筑智能化系统集成，采取开放标准通讯协议和接口，进行高度集成。
D、安全性和可靠性
系统设计应考虑系统长久运行稳定性，是否能够安全可靠。另外，在网络通讯方面应采取对应网络安全方法，以保障系统不受破坏。
E、兼容性和扩展性
系统设计除计划近期实施方案外，还考虑中远期扩容和发展计划。选择不一样类型产品均轻易集成，使整个智能化系统能够伴随技术发展和进步不停得到充实和提升。
F、专业性和规范性
系统设计遵照中国外行业规范，建成后应最少达成规范要求。
1.3尤其说明（请投标人认真阅读）
A、本招标文件要求各投标人在招标人提供招标图纸基础上结合招标人技术要求、使用要求、质量要求、工期要求对智能化工程各个系统进行线路及系统配置深化设计，直至满足招标人要求及现场施工要求为准。投标人一旦中标，投标人能快速提交智能化系统深化设计方案、投标报价将成为协议一部分，对协议双方均产生约束。深化设计费用应已包含在中标人投标报价内，该项费用不做任何调整。
B、各投标人须依据智能化分系统进行分别报价，投标人中标后，综合单价在任何情况下不予调整。
C、本工程采取工程量清单计价方法，数量及列项由招标人根据招标图纸及工程量计算规则编制，招标人不对其正确性负担责任。
E、各投标人必需严格根据招标人要求在招标人指定推荐品牌内选择，不然，视为投标人投标文件不符合招标文件要求。对招标人未指定品牌设备、材料，投标人应结合设备、材料性价比进行选择，所选择设备、材料质量、性能、参数必需满足本招标文件内技术要求和使用要求
F、质量等级标准及奖项要求
质量等级要求合格标准。
本招标工程质量标准必需符合中国国家标准（以下简称“国家标准”）和行业标准、地方（为本招标及本协议目标地，不包含港、澳、台地域）标准，假如本招标文件中或组成协议文件任何文件中要求标准高于国家标准，按相关文件中要求标准实施；假如相关文件中要求标准低于国家标准，则按国家标准实施。
三、智能化系统技术及规范要求
1、规范及标准、依据
n 《民用建筑电气设计规范》(JGJ/T16-92)
n 《建筑电气安装工程质量检验评定标准》（GB50306）
n 《建筑工程施工质量验收统一标准》（GB50300）
n 《火灾自动报警系统设计规范》(GB50116－98)
n 《智能建筑设计标准》（GB/T50314-）
n 《智能建筑工程质量验收规范》（GB50339-）
n 《安全防范工程程序和要求》（GT/T75-94）
n 《视频安防监控系统工程设计规范》（GB 50395-）
n 《入侵报警系统工程设计规范》（GB 50394-）
n 《出入口控制系统工程设计规范》（GB 50396-）
n 《视频显示系统工程技术规范》（GB 50464-）
n 《工业企业通信设计规范》（GBJ42-81）
n 《工业企业通信接地设计规范》（DBJ08-47-95）
n 《建筑和建筑群综合布线系统工程设计规范》（GB/T50311-）
n 《建筑和建筑群综合布线系统工程施工及验收规范》（GB/T50312-）
n 《有线电视系统工程技术规范》（GB50200-94）
n 《城市住宅和办公楼电话通信设施验收规范》（YD5048）
n 《厅堂扩声系统设计规范》（GB 50371-）
n 《电子计算机机房设计规范》（GB0174-93）
n 《计算机场地技术条件》（GB2887-89）
n 《计算机场地安全要求》（GB9361-88）
n 《移动通信调频无线电话机通用技术条件》（GB/T15844.1-1995）
n 《施工现场临时用电安全技术规范》（JGJ 46）
n 招标文件
2、各系统技术要求
（尤其说明：各投标单位投标产品必需满足以下招标要求，采取低于其技术指标要求产品会直接废标。）
2.1视频监控系统
2.1.1系统概述
对小区关键监控位置、关键建筑设备运行状态等进行实时、有效视频探测、视频监视，图像显示、纪录和回放，同时应能进行长时间录像。系统采取彩色数字硬盘录像机，针对突发性事件能经过录像设备进行统计取证，为小区安全和管理提供可靠保障。
监控系统计划设置10台红外高速球防水高速球形摄像机，16台彩转黑手动变焦一体化摄像机，停车场专用监视摄像机12台，累计36台摄像机，安防监控中心在物业楼。
2.1.2系统结构
本视频监控系统采取数模结合方法构架，由图像采集部分、传输部分、中心控制部分、图像显示部分、存放统计部分组成。
本项目监控系统中图像采集关键是在小区关键出入口、通道等处及车库，对于这些关键区域实现全方位无死角监控方法，采取二十四小时全方面录像，达成全方位实施监控目标。视频监控系统采取摄像机分为高速球形摄像机、彩转黑手动变焦一体化摄像机和宽动态枪式摄像机。
室外高速球全部采取立杆安装，杆体高度3.5米，地下车库彩转黑一体化摄像机采取支架方法臂装。停车场出入口专用宽动态摄像机采取立杆安装，杆体高度1.5米。
本系统室外高速球经过视频线将视频信号传输到监控中心。每个车库设置一台八口光端机，将信号经过光纤传输到监控中心。
室外高速球由监控室20KVA UPS系统统一供电，每个车库安装一台３KVA UPS主机，为本区域内摄像机及光端机供电。
中心控制系统由视频管理矩阵、矩阵管理键盘等设备完成，视频信号传输到监控中心后经视频分配器分配一路信号接入到视频控制矩阵，经过矩阵键盘进行编程设置，进而实现控制、切换、调度功效。本系统矩阵配置64进16出
依据区域划分，本监控系统存放统计部分由4台高清数字硬盘录像机实现，硬盘录像机支持16路全D1格式视频输入显示，每台硬盘录像机配置4块2T监控专用硬盘统计视频监控图像，支持录像文件保留30天。
显示部分选择16块40”超窄边液晶DID拼接屏，组成电视墙，拼缝小于6.7mm；视频信号经过视频矩阵设备及多屏控制器，实现任意开窗、任意拼接等功效，在电视墙上面进行分组、轮巡显示。
为确保智能化系统集成稳定性、可靠性，此次视频监控系统摄像机、硬盘录像机、矩阵必需选择同一品牌产品，不然视为无效投标。
3.1.3系统点位表
各系统前端摄像机配置以下。
区域
取电
彩转黑一体化摄像机
快球摄像机
宽动态摄像机
小区室外
监控室UPS

10
4
车库一
车库一UPS
4

2
车库二
车库二UPS
4

2
车库三
车库三UPS
4

2
车库四
车库四UPS
4

2

3.1.4关键设备技术指标（投标所选设备技术指标必需达成或高于以下要求）

（1）红外防水高速球形摄像机
l 7支高功率OSRAM红外灯
l 自动光圈，自动对焦，自动白平衡
l 高功率DSP设计，性能稳定
l 内置含有密码保护OSD菜单
l 摄像机和红外灯分开，避免过热
l 360度水平连续旋转，180度自动翻转，摄像机自动校准
l 含有断电保护功效
l 高压铸铝外壳，防水设计，防护等级IP66
l 9个巡航跟踪轨迹，每个巡航轨迹有16预置位置，256预置位置
l 红外灯照射距离120米，能够在夜间清楚捕捉图像
l 信号制式:NTSC/PAL
l 图像传感器:1/4”Sony Color CCD
l 水平解析度:540TVL
l 信噪比:≥50dB
l 光学变焦:28X
l 数字变焦:12X
l 镜头:f=3.5~98mm / F1.35~F3.6
l 最低照度:1.0Lux(彩色),0.006Lux(黑白) (F1.6)
l 水平垂直转速水平: 0.01-300°/秒; 垂直: 0.01-40°/秒
l 旋转范围水平: 0-360° 连续; 垂直: 0-90°, 180° 自动翻转
l 预置位:256条
l 自动巡航:从1-30个预置点次序自动切换
（2）彩转黑手动变焦一体化摄像机

l 采取高性能1 / 3 " SONY CCD
l 采取数字 Sony DSP 设计
l 提供高分辨率图像品质
l 支持机械驱动日夜型过滤器
l DC12V / AC24V
l 36 个高强度 LED 使照射距离可达成 35 米
l 高色彩还原度
l 遮阳板(阻挡外界阳光影响), 壁挂支架(易安装), 强化玻璃(防暴), 外部操作杆调整(易于焦距和水平垂直调整)
l 防暴, 防水, 符合 IP66 级测试
技术规格
l 信号系统 NTSC、PAL
l 影像传感器 SONY 1 / 3 " CCD
l 有效像素 540线
l 电子系统
l 扫描系统 2 : 1 隔行扫描 V : 59.94Hz 2 : 1 隔行扫描 V : 50Hz
l H : 15.734KHz H : 15.625KHz
l 同时方法 内同时
l 水平解析度 540 TV lines
l 内建镜头 f = 3.3mm ~ 12mm, F1.4直流光圈变焦镜头，
l 具红外线校正, 外部调整 (变焦和对焦 )
l 日/夜间模式 支持
l 视野角度 水平 : 89.8 ° (wide) ~ 23.9 (tele)
l 垂直 : 63.6 ° (wide) ~ 17.9 ° (tele)
l 伽玛值调整 0.45
l 最低照度 IR LED 关闭 : 0.015 lux (F1.4, AGC on, 10 IRE) ;
l 0.3 lux (F1.2, AGC on, 50 IRE) IR LED 开启 : 0 lux
l 信噪比 50dB 以上 (AGC off)
l 自动增益 自动
l 白平衡 自动 (2500 °K~9500 °K)
l 电子快门 1 / 60秒 1 / 50秒
l 背光赔偿 自动
l 影像输出 1Vpp 混合信号输出, 75 ohm
l 红外线 高亮度 LED 共 36 颗 寿命 10,000 小时 (50ºC)
l 红外线波长 850nm
l 红外线有效距离 35 米 (115英尺）
l 红外线开启状态 低于10 lux 由 IC 自动控制
l 电力需求 DC12V / AC24V
l 消耗功率 8W (max.)
l 运作环境
l 运作温度 - 10 °C ~ 50 °C
l 运作湿度 30% ~ 90% RH
l 储存温度 - 20 °C ~ 60 °C
l 机构部分
l 尺寸(ø x H) ø 82mm x 205 mm
l 重量 610g
l 外壳结构 具遮阳罩 ; 线材隐藏式支架;铝合金压铸 ; 防暴玻璃
（3）超宽动态枪式摄像机
采取最新超宽动态DSP处理器，功效强大，愈加好地处理了在明暗对比强环境下无法清楚反应前景和背景问题，摄像机内部带多国语言OSD菜单控制，使用更方便，特征以下：

l SONY vertical double-density interline 1/3” CCD
l 高解析度560TV Lines 超低照度
l DC12V电源
l 强光区域及弱光区域参数独立可调
l 数字慢快门功效，有效提升摄像机夜视低照度效果
l 隐私遮蔽功效
l C/CS镜头接口
l 摄像机快门可调整1/50-1/90000S，更方便现场应用
技术参数
型号
NTSC
PAL
传感器
SONY vertical double-density interline 1/3” CCD
像素
768(H)X494(V)
752(H)X582(V)
扫描方法
2:1隔行
同时方法
内同时/外同时 2种模式
行扫描频率
15.734KHZ
15.625KHZ
场扫描频率
59.94HZ
50HZ
分辨率
560TV Lines(彩色)/620TV Lines(黑白,信号增强)
视频输出
1.0Vp-p/75Ω 视频
信噪比
54dBMin.（AGC Correct OFF）

　最低照度
0.2Lux/F1.2(彩色模式)
0.05Lux/F1.2(黑白模式)
0.0002Lux/F1.2(数字慢快门模式)
自动增益
关/低/中/高 可选
数字慢快门
关/x2~x128 可选
光圈控制
DC驱动自动光圈模式（快门速度1/50~1/90,000可调）/电子快门
电子快门
1/60 ~ 1/90,000sec
1/50 ~ 1/90,000sec
白平衡
自动白平衡/白平衡追踪/手动 可选
宽动态
自动/手动 可选
移动侦测报警
关/开（4个区域可供设置）
隐私遮蔽
开/关（8区域可选择）
镜像
关/水平镜像/垂直镜像/反转 可选择
彩转黑模式
自动/彩色/黑白/外部信号输入控制
电子变倍
关/开 x1~x8倍电子放大
控制方法
内置OSD菜单
镜头
C/CS接口 DC驱动自动光圈镜头
供电电源
直流12V
功耗
2.2W(直流)
外形尺寸
64(W) X 58(H) X 108(L) mm
工作温度
-10℃~+50℃
储存温度
-40℃~+60℃
湿度范围
20%~90% RH
重量
300g
（4）40寸液晶拼接屏
序号
描述
指标
1
亮度
700CD/M2
2
对比度

3
分辨率
1366*768
4
功率
340
5
单屏尺寸
1050*603*102
6
拼接缝隙
小于6.7mm
7
外置控制器

（5）矩阵主机
功效描述：
选择性能稳定模拟矩阵系统，实现本项目中监控功效。大部分接入电视墙进行模拟大屏实时监视，另一部分作为系统预留，以备公安监控、平安城市监控等联网监控系统扩展。
系统兼容性
系统能够兼容多家厂家云台控制协议（无需增加设备），
系统扩容性
视频矩阵要设计足够输入输出容量，确保满足全部信号接入、实时显示和模拟上传要求。矩阵要求采取模块化设计，可经过增加板卡或级联方法实现系统扩容。
每个矩阵要配置足够控制键盘，并支持多等级用户操作。键盘要求带云台镜头控制三维摇杆，且键盘每个按键功效全部能够依据用户需要重新定义。
汉字字符
矩阵输出能够叠加汉字，方便在监视器上显示目前摄像机相关信息等，且内置汉字字符库可依据用户需求更改。
系统结构特征
系统能够对视频输入进行分组，根据系统设定操纵键盘控制等级，限定某一操纵键盘切换调用特定范围内前端摄像机画面；系统能够对视频输出进行分组，操作人员根据设置操纵控制等级只能切换同组监视器画面，预防对其它分控机房监视画面或操作人员干扰。
系统摄像机逻辑号（调用摄像机时输入编号）和实际物理输入号（矩阵输入端口号）无需相同，可依据用户需要自定义，方便区分不一样区域摄像机。
其它功效特征
其它功效包含：大容量视频信号切换要求做到全交叉无阻塞矩阵切换，且在切换过程中或切换后不会产生图像滚动、线性失真、同时信号丢失、色变和色差等现象；含有视频丢失检测、视频均衡、系统自动诊疗功效；含有键盘云台控制功效、预置位调用、报警输出/输入接口和报警联动功效及丰富次序切换；系统提供一套完善宏指令集，包含摄像机选择、监视器选择、报警器状态控制、辅助输出设备状态控制、前端云台控制、系统显示字符、时钟显示等等；操作员能够对整个系统进行逻辑编程，自动响应系统内多种状态，包含前端报警器输入状态、辅助输出控制设备状态、视频丢失报警状态、操作员登录、和系统时钟或其它系统变量等；可视化系统管理软件，并能提供键盘控制协议和接口方便二次开发。
矩阵不仅能够利用报警输入输出模块和门禁，报警等系统进行硬联动，还可和市场上主流报警系统及门禁系统实现软联动，提升系统间联动能力；
功效要求：
矩阵主机选择国际品牌，需最少满足以下基础功效要求:
l 含有RS232 /RS422,TCP/IP通讯接口；
l 提供多个PTZ控制协议，可实现对多家厂商PTZ摄像机控制；
l 球机地址、视频输入物理地址及逻辑地址之间能够经过软件任意对应；
l 支持用户编程操作，能够用一个指令集完成多个复杂命令自动快速运行；
l 支持操作员按用户自定义区域或预定次序快速选择摄像机而不用经过编号选择，以提升操作效率；
l 可对视频显示次序进行动态编排，而不拘泥于物理输入次序，为系统管理提供方便；
l 能够对视频输入进行编组，用以对各组不一样视频显示及操作进行组别限制；
l 可设置键盘能够访问监视器，可设置监视器能够显示摄像机图像，可设置键盘能够控制摄像机，可设置键盘能够调用摄像机图像；
l 支持视频丢失检测，并可同时联动矩阵动作；
l 支持分别以摄像机、操作键盘、监视器、操作员口令为优先操作优先级；
l 支持时间、摄像机地点字符叠加功效，字符输入为软件输
