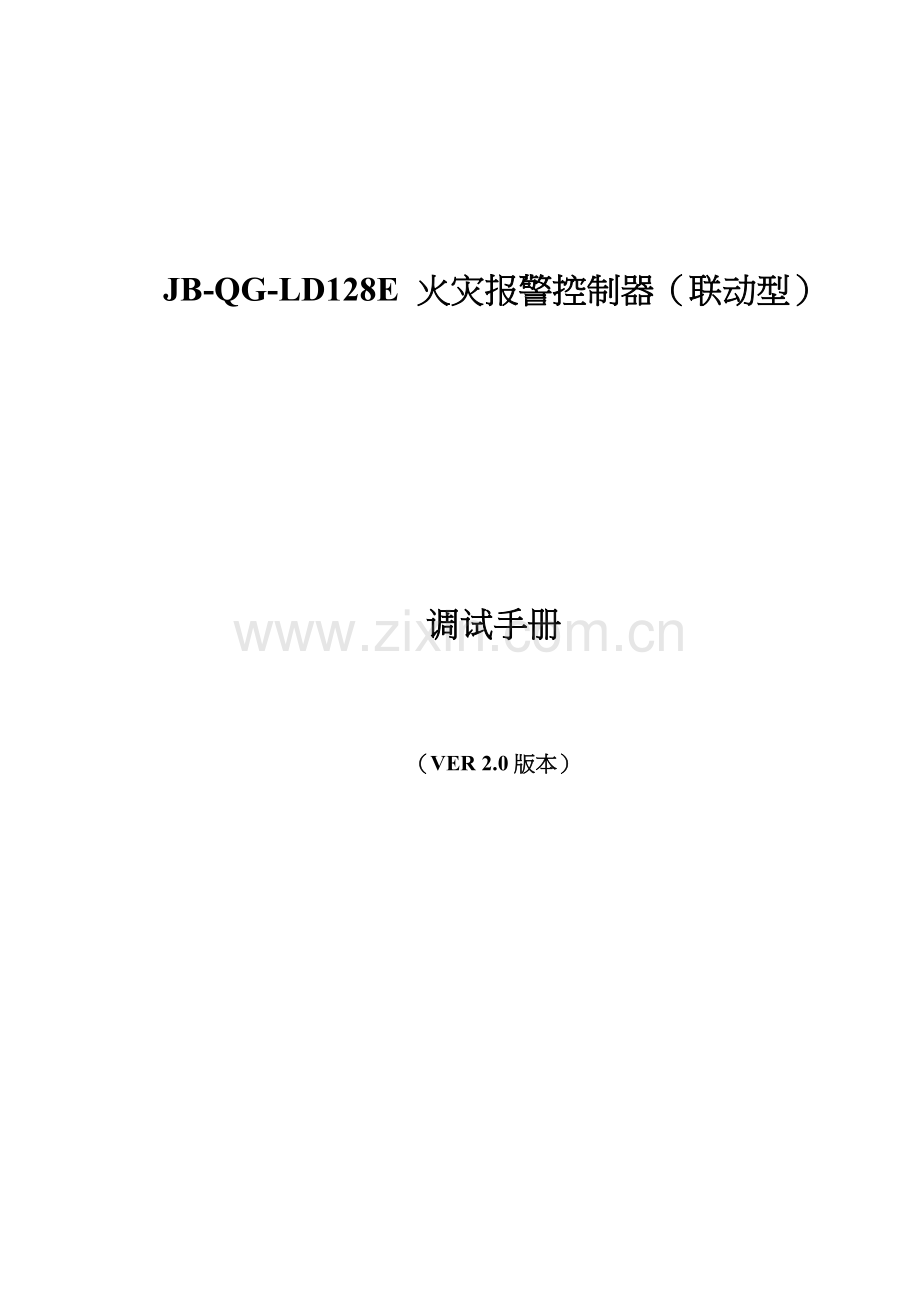

JB-QG-LD128E 火灾报警控制器（联动型）

调试手册

（VER 2.0版本）

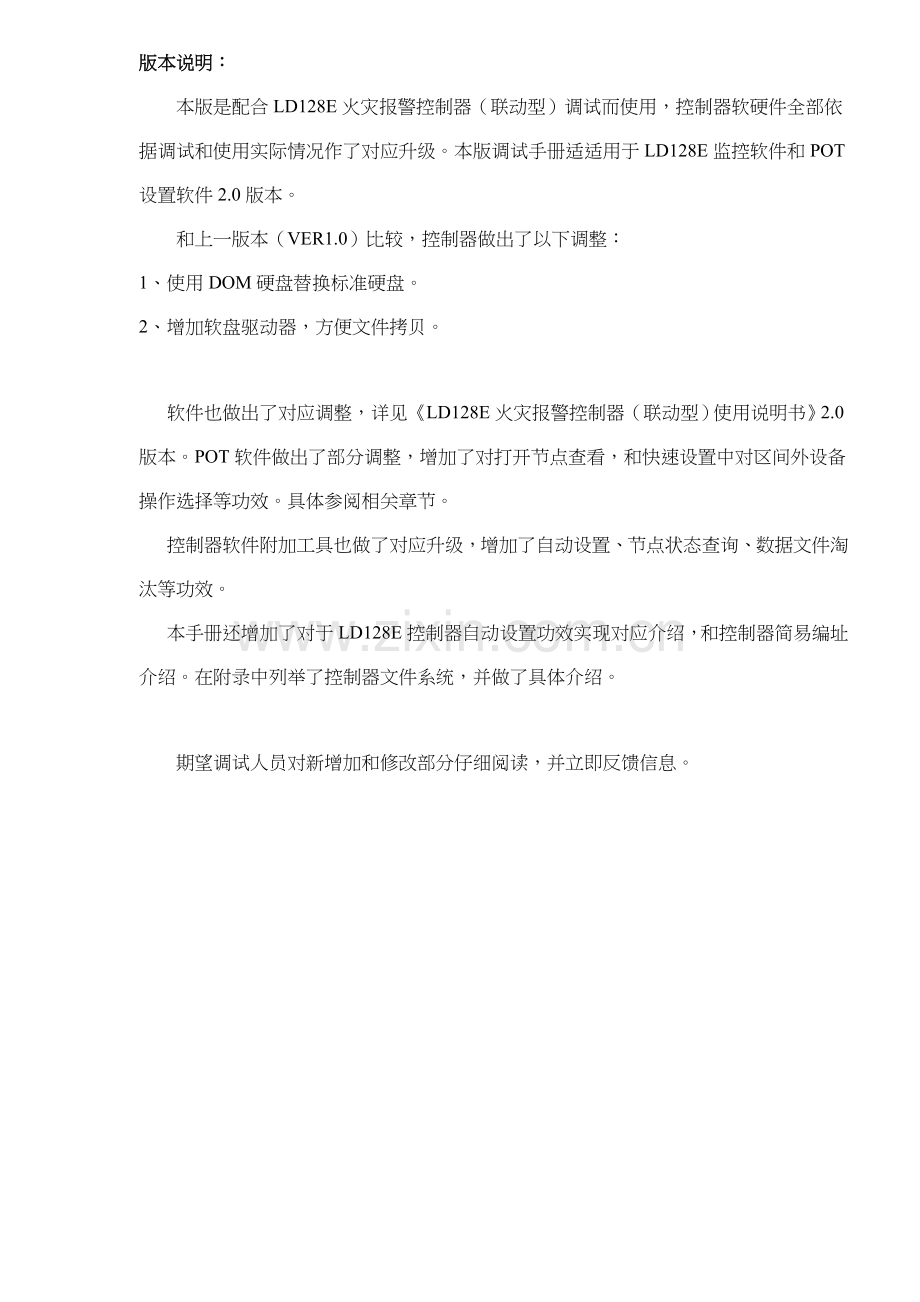

版本说明：
本版是配合LD128E火灾报警控制器（联动型）调试而使用，控制器软硬件全部依据调试和使用实际情况作了对应升级。本版调试手册适适用于LD128E监控软件和POT设置软件2.0版本。
和上一版本（VER1.0）比较，控制器做出了以下调整：
1、 使用DOM硬盘替换标准硬盘。
2、 增加软盘驱动器，方便文件拷贝。

软件也做出了对应调整，详见《LD128E火灾报警控制器（联动型）使用说明书》2.0版本。POT软件做出了部分调整，增加了对打开节点查看，和快速设置中对区间外设备操作选择等功效。具体参阅相关章节。
控制器软件附加工具也做了对应升级，增加了自动设置、节点状态查询、数据文件淘汰等功效。
本手册还增加了对于LD128E控制器自动设置功效实现对应介绍，和控制器简易编址介绍。在附录中列举了控制器文件系统，并做了具体介绍。

期望调试人员对新增加和修改部分仔细阅读，并立即反馈信息。

第一节 系统介绍

JB-QG-LD128E 火灾报警控制器（联动型）（以下简称LD128E）依据国家标准《GB4717-93》和《GB16806-1997》设计，并经过了上述两个标准检测。
LD128E采取对等网络架构设计，全部内部部件和外部扩展均经过CAN （Control Area Network） Bus网络完成，均是网络上一个节点，通讯可靠，扩展方便。
内部部件由以下部分组成：

一、主控部分
采取嵌入式工业计算机，确保系统在满足设备技术条件环境下长时间稳定工作，和配合显示器件、存放器件、输入、打印等器件。
1、主板 （编号：LD128E-E-C00-XXX）
2、多功效板 （编号：LD128E-E-C01-XXX）
3、液晶 （编号：LD128E-E-C02-XXX）
4、硬盘 （编号：LD128E-E-C03-XXX）
5、按键板 （编号：LD128E-E-C04-XXX）
6、键盘转接盘 （编号：LD128E-E-C05-XXX）
7、贴膜按键 （编号：LD128E-E-C06-XXX）
8、打印机 （编号：LD128E-E-C07-XXX）
9、液晶升压板 （编号：LD128E-E-C08-XXX）
10、软驱 （编号：LD128E-E-C09-XXX）
11，DOM （编号：LD128E-E-C10-XXX）

二、驱动部分
由1至8块驱动板组成，每个驱动板可输出4个探测回路。每个回路可连接256（0-255）个总
线设备（探测器、手报、输入输出模块、楼层显示器等）。

在一台机器内部最多可接8块驱动板（编号：LD128E-E-D00- XXX），总线设备表示为：
X X — XXX
地址号（00-255）
回路号（00-31）

总线设备能够为以下多个方法：
1、报警类：包含感烟、感温探测器、手报按钮、输入模块等。
2、模块类：包含输入、输出模块，广播模块、编码声光报警器等，模块每一个输出均对应一个总线设备编号。
3、借用类：借用设备为虚拟设备，占用一个总线地址，通常映射多线手动盘一路输出。
4、楼层显示器类：可和LD128E系列控制器联接各楼楼层显示器。

三、电源部分
电源部分由LD5800E统一提供DC24V电源，经过以下部件转换为DC5V、DC±12V及24V。（编号：LD128E-E-P00-XXX）

四、辅料部分
1、串口2扩展线　　 （编号：LD128E-E-A00-XXX）
2、12 P端子　　　 （编号：LD128E-E-A01-XXX）
3、10 P端子　　　 （编号：LD128E-E-A02-XXX）
4、扬声器 （编号：LD128E-E-A03-XXX）

五、线缆部分
1、主板（液晶口）— 液晶　 （编号：LD128E-E-L00-XXX （C00-C02））
2、主板（硬盘口）— 硬盘 （编号：LD128E-E-L01-XXX （C00-C03））（取消）
3、主板（并口）— 打印机　 （编号：LD128E-E-L02-XXX （C00-C07））
4、主板（串口一）— 多功效板 　 （编号：LD128E-E-L03-XXX （C00-C01））
5、主板（键盘口）— 键盘转接板 　（编号：LD128E-E-L04-XXX （C00-C05））
6、主板（串口二）— CRT 　 （编号：LD128E-E-L08-XXX （C00-C11））
7、键盘转接板 — 按键板 （编号：LD128E-E-L05-XXX （C06-C04））
8、多功效板 —液晶升压板 　 （编号：LD128E-E-L06-XXX （C01-C08））
9、液晶升压板 —液晶　 （编号：LD128E-E-L07-XXX （C09-C02））
10、主板（软驱口）— 软驱 （编号：LD128E-E-L08-XXX （C00-C09））

注：电源联接线、主备电检测线及CAN通讯总线，无编号，在该线上含有字母标识。

六、整机系统连接图

七、接线端子图

TC
0+
TC
0-
TC
1+
TC
1-
TC
2+
TC
2-
TC
3+
TC
3-

…

24V

0V

…

L

N

0V

24V

0V

12V

5V

5V

5V

0V

0V

0V

主电检测

备电检测

CH

CL

5V

5V

0V

0V

12V

0V

公共

常开

八、系统调试工具
1、调试键盘 （编号：LD128E-E-T00-XXX）
该键盘即为计算机标准键盘，插入LD128E-E-C00-XXX（主板）键盘插口。
键盘为常见调试工具，在系统设置和调试中常常需要使用。
2、调试通讯电缆 （编号：LD128E-E-T01-XXX）
串行通讯电缆，双端均为九针阴性D型插槽。 其中，第二、三脚互通，第五脚相连。

该电缆在控制器设置数据拷贝、保留中需要使用。注意：严禁带电拔插电缆。需关闭主机和调试用电脑方能完成操作。
3、调试用电脑引导盘 （编号：LD128E-E-T02-XXX）
用该软盘引导调试用电脑后，仅该电脑和控制器相联接。用途同LD128E-E-T01- XXX。
4、控制器备份光盘 （编号：LD128E-E-T03-XXX）
备份控制器硬盘存放程序，一旦控制器硬盘数据丢失，能够联上硬盘，将光盘中内容恢复到硬盘。
5、设置用鼠标器 （编号：LD128E-E-T04-XXX）
标准串口鼠标，在控制器中运行设置程序后（WINDOWS3.2中），加紧设置速度，使操作简单。
第二节 组网说明

本节内容仅限于多控制器联网使用，假如系统中使用LD9000、LD5000系列，手动盘也有所包含。

一、网络节点划分
因为E系统采取对等网络构架设计，所以每个设备在该网络上全部要含有独一无二网络地址，地址区段划分为主机段地址、驱动板段地址、手动盘段地址和保留段地址。

1、 主机段地址
网络上主机（包含LD128E、LD128E（Q）及LD128E（M）均要占用一个地址，地址段为（00—63（3FH））。在保留段中240（F0H）为主机公共地址。 网络上最多能够有64台主机。
主机网络地址设定可参考不一样型号控制器使用（调试）说明书。对LD128E设置中要注意将LD128E_E_C01_XXX（多功效板）拔码开关设为和主机相同地址。

2、 驱动板段地址
网络上每块驱动板均占用一个地址，地址段为（64（40H）—127（7FH）），在保留段中241（F1H）为驱动板公共地址。网络上最多能够联接64块驱动板。
为方便工程调试，每块驱动板实际拔码均为6位（00—63）软件自动识配本段地址，故而在调试时驱动板拔号为00—63。
回路号依据驱动板号计算得来。比如：第1块驱动板2回路表示为06回路；第5块驱动板0回路表示为20回路。
回路表示号为两位，对于超出99回路号在首位借用英文字母表示。
A0～A9 ：100～109
B0～B9 ：110～119
C0～C9 ：120～129
　┋　　　　┋
P0～P5 ：250～255

网络上最多能够有256个回路（00—255（P5）），所以网络上最大总线设备数量为256×256 = 65536个。

3、手动盘段地址
手动盘包含LD9000E系列、LD5000E系列产品。
每个手动盘全部有一个网络地址，地址段为（128（80H）—191（BFH）），在保留段中242（F2H）为手动盘公共地址。最多可接入64块手动盘。
为方便工程调试，每块手动盘实际拔码为6位（00—63）。软件自动适配本段地址。故而在调试时，手动盘号为00—63。

4、保留段地址
192（C0H）—255（FFH）为保留地址。除了上述段公共地址外，在系统中未分配。

5、其它事项
在实际拨码中，驱动板拔码自动加64；手动盘拔码自动加128；主机为实际拔码编号。而在主机实际显示和操作中，全部为实际地址。

第三节 开机检测

本节内容适适用于LD128E在现场开机前和开机过程中检测。

一、外观检测
1、外观洁净，字迹清楚，表面无划痕、掉漆现象（距机柜1.5米处）。
2、机箱门开关灵活无声响，机箱门关闭时门缝 < 3mm。
3、显示灯和显示孔位置对正。
4、机械锁安装正确，开启灵活。
5、液晶无划痕，要有保护膜。

二、联接检测
1、内部走线符合工艺要求，其它应符合通用工艺要求。
2、查看全部连线是否正确（查看整机结构图）。是否有断路、短路、接错、接反等现象。

三、通电检测
1、确定无误后通电、开机，用万用表测试电源电压是否正确。
5V：5.0～5.1 12V：12.0～12.5 24V：24.0～25.5
2、如上述检验正常，应能听到主板发出“嘟”一声响，液晶有显示并能正常进入系统，多功效板交替显示闪亮并有连续火警声响。
3、用万用表测量各探测器回路电压应为19V±1V。

四、多功效板通讯检测
观察控制器面板指示灯，是否依据实际情况亮灭。主板到多功效板、多功效板到各节点假如通讯异常，可观察通讯多功效调试用指示灯：

L17：WORK 多功效板工作时灯亮；不工作时灯灭。
L18：CANT CAN总线发送灯，当有数据向CAN总线发送时灯状态取反(亮灭或灭亮)，无数据发送时灯常亮或常灭。
LD19：CANR CAN总线接收灯，当多功效板由CAN总线接收到数据时灯状态取反(亮灭或灭亮)，无数据接收时灯常亮或常灭。
LD20：CANF CAN总线发送犯错时，灯状态取反，CAN发送正常时灯常亮或常灭。
LD21：232OK 多功效板和主机通讯正常时灯闪烁，通讯不上时，灯常亮或常灭。

注：请开机前一定检验电源线，观察是否有短路、断路情况发生。通电中如发觉异常情况，请立即切断电源！

五、开机运行方法选择
系统检验没有问题后，能够开机通电运行。控制器屏幕上会显示主板参数和自检情况，引导后会显示以下菜单。
1、 Run LD128E Program（运行LD128E控制器运行程序）
2、 Return DOS System（返回操作系统）
3、 Return DOS System and use ARJ（返回操作系统，并使用ARJ压缩程序）

默认实施控制器程序，可经过扩展调试键盘调整选项。延时时间为5秒，5秒后自动实施光标所停留菜单项。在控制器监控程序运行时，在主菜单下经过扩展调试键盘，按大写“Z”一样能够返回操作系统。

第四节 设置软件POTNET

LD128E使用专用设计软件POTNET。完成系统设置，POTNET软件固化在主机中，也能够在调试用计算机上使用。POTNET软件也能够对LD128E（Q）及LD128E（M）进行设置，使用方法相同。设置后数据传输方法详见对应控制器《调试手册》。现在使用版本为Ver2.0。

一、实施
在主机上插入调试键盘（LD128E-E-T00- XXX），在控制器主菜单下，按大写“Z”即返回DOS系统。如同时插上调试用鼠标（LD128E-E-T04- XXX）在主板（LD128E-E-C00- XXX）串口二上，更方便调试。
在提醒 符下键入：
C:\JINLI>WIN回车
进入WINDOWS系统POTNET自动运行。如在调试用计算机中，则实施Potnet.exe即可。

如仅有键盘，可按Alt键，切换到菜单栏，按光标键选择对应项，按回车即可实施。对于选择项 模块　 模块　，类似这种选择方法可用键盘“空格键”选中或取消。

二、初始化
完成一个新工程设置前，需要将以前备份，能够将Potnet.exe所在目录下全部Dat文件拷入到备份目录中。然后实施初始化操作。

默认密码为“9999”，如在控制器中实施，密码和控制器操作密码相同。初始化后需要部分时间，待完成后，对话框自动关闭。初始化时间较长，也能够经过提供INIT.ARJ文件，经过解压后生成已初始化数据。

三、节点开关
在初始化后，需要依据工程情况打开对应主机节点，驱动板节点和手动盘节点。　　

主机、驱动板和手动盘依据对应情况打开。如为网络系统，则将网络内所应含有节点均要打开，如不经过POT打开节点,在控制器中不能完成正常设置。
打开完成后，可经过“节点开关”菜单，选择“节点状态”子菜单。本程序将自动调用WINDOWS操作系统所提供“写字板”程序，显示节点开关状态结果文件。文件中只显示以上三类已打开节点。
注：假如开关状态结果文件被其它程序（如资源管理器等）占用，应先关闭占用它程序，再打开观看。

四、设备设置
对总线设备有两种设置方法：
1、单个设备设置
依据设备情况选择对应类型。
探测器、手报和仅以火警方法采集报警信号模块选择报警类。
输出控制和采集回复信号选择控制类。
供多线手动盘映射使用地址选择多线手动盘类。
多种E系统兼容楼层显示器选择楼层显示器类。
选中后，输入总线设备回路、地址号、并确定设备类型，按“确定”键。

（1）报警类设备设置

部位：为所在汉字地址，最多8个汉字或字母，若为英语方法则最多为16个字符。
区域、楼层、房间、名称为以简易编址使用。
X、Y为该设备在对应平面图上坐标。
阈值：为该设备上报火警阈值。
开关：为该设备状态，打开后即表明回路上设定有该设备存在。
设备类型：为该报警类设备具体类型。

（2）控制类设备设置

部位、区域、楼层、房间、名称，X、Y同上。
逻辑：该模块开启逻辑。
逻辑编制方法在以后章节介绍。
延时：逻辑满足后，是否需要延时，延时时间最大为635秒，5秒为一个间隔
开关：同上所述，开启方法：在主机处于“原有设定”开启方法时，在逻辑满足后直接开启延时请求开启。
被控设备类型：模块具体设备类型。

（3）手动盘借用
图形界面和设置内容均同（2）相同，所不一样为打开地址为虚拟地址，该设备并不存在，仅供映射使用。

（4）楼层显示器设置

全部需要设置内容均和（1）相同。

2、快速设置方法

能够打开连续地址设备，能够统一设为探测类或控制类设备。
起始、终止：输入同一回路地址连续区间，终止号要大于起始号。
模块：不选为报警类设备，选中为控制类设备。
区间：不选则只完成选定区间内设备打开，区间外设备不受影响。选中则关闭区间外全部设备。
此项功效用于工程调试早期对总线设备是否在线调试。

五、回路查询

对一个回路设置完成后，用来检验设置数量和实际结果是否相符合。

六、语言
假如控制器实施程序为英文方法，则在设定时也同时设为英文。以用来正确显示设备地址。

七、类型生成

完成全部设置后，最终实施此项操作。将为全部联动设备分配一个统一类型编号，用于快速启停该设备。

八、退出
退出本程序，返回操作系统。

九、工程信息

由本工程调试人员依据实际情况填写，可供后续工作人员了解文件基础编制情况。同时，控制器据此生成信息，可完成119报警引导及寻求厂家服务操作。

十、逻辑检验
经过逻辑检验程序，能够检验出已编辑逻辑语法错误。但需要注意是，对于输入逻辑错误则无法检测，比如将001号输为002号。具体方法为：
1、退回到DOS操作系统，并进入TOOLS目录。
C：\JINLI>cd\tools↙
C：\TOOLS>

2、运行逻辑检验程序
逻辑检验程序有两种运行模式：
（1）仅在生成文件中显示检验后结果
C：\TOOLS>logck↙ 或 C：\TOOLS>logck 0↙
运行后将生成为LOGCK.TXT文件，其中只显示检验结果。
（2）在生成文件中显示检验后结果及逻辑文本
C：\TOOLS>logck 1↙
运行后将生成为LOGCK.TXT文件，其中显示检验结果和已输入逻辑文本。

注：LOGCK运行后生成结果文件将覆盖原有文件内容。

3、经过编辑器查看结果文件
C：\TOOLS>edit logck .txt↙
进入文本编辑器，观察生成文件内容，检验将会有对应检验结果和逻辑内容。用其它文本编辑器也可打开文件，内容能够经过多种文本编辑器打印。

在设置用电脑（笔记本）能够以一样方法操作。但数据文件必需在C：\DATNET目录下

十一、总线设备安装信息
为减轻工程调试人职员作量，做好数据文字备份或满足使用单位要求。能够将已输入总线设备类型及安装部位、逻辑等生成文本文件，方便查询和打印。具体方法为：
1、退回到DOS操作系统，并进入TOOLS目录。
C：\JINLI>CD\TOOLS↙
C：\TOOLS>

2、运行文本生成程序
总线设备文本生成程序有三种运行方法：
（1）生成回路、设备编号，设备类型及安装部位
C：\TOOLS>dvictxt↙ 或 C：\TOOLS>dvictxt 0↙

（2）在（1）已生成信息上再加入简易编址信息
C：\TOOLS>dvictxt 1↙

（3）在（2）已生成信息上再加入联动逻辑信息
C：\TOOLS>dvictxt 2↙

结果全部将生成为DEVICEXX .TXT文件。（XX为回路编号，00—P5）

注：DVICTXT运行后生成结果文件将覆盖原有全部文件内容。

3、经过编辑器查看或打印文本文件
C：\TOOLS>edit deviceXX .txt↙
进入文本编辑器，观察生成文本文件内容，将会显示设备回路、地址、类型、房间号和安装具体位置。用其它文本编辑器也可打开文件，内容能够经过多种文本编辑器打印。

在设置用电脑（笔记本）能够以一样方法操作。但数据文件必需在C：\DATNET目录下

十二、节点开关检验
节点开关状态查看能够在POT中完成，也能够经过提供节点开关状态检验程序完成。能够检验出已打开主机、驱动板和手动盘编号：
1、退回到DOS操作系统，并进入TOOLS目录。
C：\JINLI> CD\TOOLS↙
C：\TOOLS>

2、运行节点开关状态检验程序
C：\TOOLS>node↙
运行后将生成为NODE.TXT文件，其中显示检验结果。

注：NODE运行后生成结果文件将覆盖原有文件内容。

3、经过编辑器查看结果文件
C：\TOOLS>edit node .txt↙
进入文本编辑器，观察生成文件内容，检验将会有对应检验结果和逻辑内容。用其它文本编辑器也可打开文件，内容能够经过多种文本编辑器打印。

在设置用电脑（笔记本）能够以一样方法操作。

十三、数据保留
如在控制器上设置数据，则不用经过任何操作，即可完成。但应将设置后数据保留起来。具体方法为：
1、重新开启系统，已使用ARJ程序方法进入操作系统，并进入DATNET目录。
C：\>cd\datnet↙
C：\DATNET>

2、压缩设置后数据
C：\DATNET>arj a dat *.dat ↙
所存DATNET文件将压缩成为DAT.ARJ文件。

3、使用LD128E-E-T02-XXX调试电缆和调试电脑相连，实施服务程序，并使用LD128E-E-T03-XXX软盘引导调试用电脑。该电脑引导后将控制器映射调试电脑一个逻辑盘。（具体方法见以后章节介绍）。

4、退出LD128E-E-T03软盘，换上备份用软盘，然后将控制器压缩后dat.arj文件拷入备份用软盘回车。
A：\>copy c：\datnet\dat.arj↙
逻辑盘符，可能是其它字母。
该文件即为该工程数据备份。

5、当需要恢复数据时，将该文件拷回到Potnet.exe所在目录中，然后解压。
C：\Potnet>copy a：dat.arj↙
C：\Potnet>arj e dat -y↙
解压后将还原全部文件，然后运行Potnet.exe即可重新编辑。

6、编辑完成数据压缩后生成Dat.arj,经过LD128E-E-T02-XXX调试电缆及LD128E-E-T03-XXX调试软盘。连接控制器后拷回到控制器DATNET目录下，然后解压即可。
和以上过程相反。
调试电脑：C：\POTNET>arj a dat *.dat↙ 压缩
调试电脑：C：\POTNET>copy dat.arj A： ↙ 拷到备份软盘
连接控制器，开启联接后，换入备份软盘
调试电脑：A：\>copy dat.arj C:\datnet↙ 拷到控制。
控制器： C：\>arj e dat -y↙ 解压缩

十四、数据淘汰
经过POT程序设置控制器数据，是整个网络全部节点数据，通常绝大部分是无用。控制器提供空间能够保留这些数据，不过过多数据给查找、压缩和保留带来了不便。能够经过提供数据淘汰程序，完成无用数据删除工作，有利于系统高效运行。
1、退回到DOS操作系统，并进入DATNET目录。
C：\JINLI>cd\datnet↙
C：\DATNET>

2、 运行数据淘汰程序CUTDAT.EXE
C：\DATNET>cutdat↙
程序提醒：是否将未淘汰数据压缩，可依据实际需要选择。然后，该程序将无用数据文件删除。
ARJ *.DAT FILE？ PLEASE INPUT （ 0：No; other：Yes）
问：是否压缩目前文件，如输入0则不压缩，输入其它则压缩目前文件
然后进行淘汰数据。
程序判定一个文件是否有用依据是，该文件所属驱动板节点是否打开。所以，一定要在POT中将需要开启节点打开！

第五节 逻辑编程

每台联动设备开启全部依靠着一个条件，因为设备种类、安装地点、所起作用、设计要求等千差万别，每个条件全部不可能相同。但对于条件本身来说，它只有两种结果：真和假。
所以需要结构一个语言，让工程人员在现场环境中把多种功效迥异、繁简不一样条件全部包罗且能正确、简明地描述出来。
我们把在现场环境中设置一个联动设备和其它探测器和联动设备关系，叫做编辑联动逻辑关系表示式，也就是常说现场编程。

一、组成元素
我们知道，一个联动设备开启有赖于和之相关探测器状态和联动设备开启和回复信号。所以我们结构了三类元素：探测器、联动开启和联动回复。相关延时开启已作为专门处理。

1、探测器：由 TXXXXX 组成，T是探测器关键字；T后第一、二位数字表示探测器所在探测回路号（00 — P5）；T后第三至五位数字表示探测器地址（000 —255）。
比如：第11回路17号探测器表示为：T11017，第A4回路202号探测器表示为：TA4202。
探测器报警后该值为 1（真），未报警为 0（假）。

2、联动开启：由 CXXXXX 组成，C是联动开启关键字；C后第一、二位数字表示联动设备所在探测回路号（00 — P5）；C后第三至五位数字表示联动模块地址（000 — 255）。
比如：第6回路31号联动模块开启表示为：C06031，第F6回路191号联动模块开启表示为：CF6191。
该设备开启后该值为 1（真），未开启为 0（假）。

3、联动回复：由 LXXXXX 组成，L是联动回复关键字；L后第一、二位数字表示联动设备所在探测回路号（00 — P5）；L后第三至五位数字表示联动模块地址（000 — 255）。
比如：第2回路0地址联动模块回复表示为：C0，第E3回路15号联动模块开启表示为：CE3015。
收到该设备回复信号后该值为 1（真），未收到回复信号为 0（假）。

4、公共火警：为了使用灵活，尤其增加了FIRE（fire）元素。当系统任意一个或一个以上探测器报警后该值为 1（真），未发生火警（正常）时该值为 0（假）。

5、手报火警：增加了HFIRE（hfire）元素。当系统任意一个或一个以上手动报警按钮报警后该值为 1（真），未报警（正常）时该值为 0（假）。

6、消火栓报警：增加了XFIRE（xfire）元素。当系统任意一个或一个以上消火栓报警后该值为 1（真），未报警（正常）时该值为 0（假）。

7、水流指示器报警：增加了WFIRE（wfire）元素。当系统任意一个或一个以上水流指示器报警后该值为 1（真），未报警（正常）时该值为 0（假）。

8、压力开关报警：增加了PFIRE（pfire）元素。当系统任意一个或一个以上压力开关报警后该值为 1（真），未报警（正常）时该值为 0（假）。

9、长逻辑关系：增加了LONG（long）元素。当一个联动逻辑超出要求长度后（128个字符），不在逻辑关系输入栏中输入其逻辑关系，只输入LONG元素。此元素只可单独使用不能参与运算。（详见高级编程）

二、元素间逻辑关系运算
一个四则运算表示式不仅包含操作数，还要包含运算符。结果为一个自然数。一样，逻辑关系表示式再繁杂也是由这两项组成。它运算结果为真或假（1或0）。我们所说元素就是操作数，为了组成表示式，还需要结构逻辑运算符。我们运算符包含“（、）、|、$、&、—、*、+”。每种运算符全部有优先级，就向四则运算中乘除优先于加减。
运算符见下表：

运算符
名称
功效
优先级
备注
（、）
括号
使被括部分优先实施
0
左右括号必需匹配
&
连和
取自起始地址（左）到结束地址（右）全部数值连续进行和运算
1
起始和结束元素必需同类而且要求在同一条回路上，结束地址要大于起始地址
|
连或
取自起始地址（左）到结束地址（右）全部数值连续进行或运算
1
起始和结束元素必需同类而且要求在同一条回路上，结束地址要大于起始地址
$
任意两个火警
取自起始地址（左）到结束地址（右）全部数值连续进行或运算
区间内任意两个火警为真
1
起始和结束元素必需同类而且要求在同一条回路上，结束地址要大于起始地址
—
非（取反）
右值数值取反
2
操作后原值0为1，1为0
*
和
左右值逻辑和
3

+
或
左右值逻辑或
3

这么一个逻辑关系表示式运算结果决定了联动设备开启。

注意以下几项：
1、每个表示式用END（end）结束。
2、字符用大、小写书写全部能够，但不能混写（比如：公共火警只能写为 FIRE 或 fire）。
3、元素内不能有空格，元素和运算符之间可加任意空格（也可不加），元素或运算符和结束标志END之间须有一个以上空格。
4、在有|、$、& 运算符运算中，假如在表示式计算连续区间内有和其指定运算设备不相同类型设备时，能够自动跳过。比如：T00010 | T00025 END 在表示式中，0回路16号设备为联动控制模块，在对报警类设备计算中，将自动跳过。

三、例题和常见错误
1、参考以下实例可加强了解：
（1）某设备在0回路7号探测器报警后满足逻辑条件。
表示式为：T00007 END。

（2）某设备（由1回路003地址模块控制）在1回路0号探测器或同回路2号探测器任意一个报警后满足逻辑条件；另一设备在前设备已开启后而且在1回路101号探测器报警后满足逻辑条件。
表示式分别为：T01000 + T01002 END 和 C01003 * T01101 END。

（3）某设备在B9回路第022号到同回路036号探测器中有一个报警后满足逻辑条件；另一设备在B4回路第0地址到第3地址安装全部联动设备开启后满足逻辑条件。
表示式分别为：TB9022 | TB9036 END 和 CB4000 & CB4003 END。

（4）某设备在05回路第1号到同回路045号探测器中有任意两个报警后满足逻辑条件。
表示式为：T05001 $ T05045 END。

（5）某设备在0回路0号或同回路1号探测器有一个报警后，假如在同回路10号地址联动模块开启后就不开启，若没开启则本设备满足逻辑条件。
表示式为：（T00000+T00001）*（—C10000） END（括号在本表示式中也可不要但加上后更明确了逻辑关系）

（6）某卷帘门由15回路10号、11号模块分别控制它半降和全降。逻辑关系为同回路20号或21号探测器有一个报警则半下，若全全部报警且收到半降回复信号则全降。
表示式分别为：T15020+T15021 END 和 （T15020*T15021）* L15010 END。

2、联动逻辑编辑后可能会出现错误，经过联动检验程序定位后再进行修改。
（1）T0423+T04111 END：左元素位数不够。

（2）T00021 | （T00023*C00010） END：连或、连和号左右均要求为同类元素，不能是其它运算符。

（3）TP6020 & TP6100 END：连或、联和要求起始和结束地址在同驱动板同回路上，而且结束地址要大于起始地址，但P6回路超出限定。

（4）（—T00010*C00014+（—（C00015+T00011）* T00012） END：括号不匹配。

（5）还需要尤其注意因为输入疏忽或描述和设计逻辑不一致所造成错误，这种错误不是一般语法错误，检验程序不能指出。

第六节 对手动盘设置和调试

LD128E经过LD128E-E-T00-XXX（键盘）完成对手动盘设置和调试工作。

一、准备
将LD128E-E-T00-XXX插入到LD128E-E-C00-XXX键盘接口，在主菜单下按大写“Z”，退到DOS系统下，在JINLI目录下，运行程序Panel.EXE
C：\JINLI>panel↙
进入设置程序,显示以下菜单：

Main Menu
0. Exit
1. Set up
2. Read with Device
3. Read with Panel
4. Test Panel
5. Refurbish Pane
6. Startup Testl

二、设置
在主菜单下按“1”键，并回车，依据提醒输入手动盘号，按键组号、回路号和地址号后，显示Waiting, 成功则显示“OK”，不然显示“Fault”, 按住任一键返回主菜单。

三、以回路地址号查询设置情况
在主菜单下按“2”键，并回车，在输入手动盘号时，如输入“64”则表示在全部手动盘中查询，如输入具体盘号，表明仅对某个盘查询。
在对全部手动盘查询时，如找到则返回结果，如找不到则不返回信息。
在对具体某个手动盘查询时，不管是否找到全部将返回结果。按任一键返回主菜单。

四、显示某一手动盘全部按键和模块对应关系
在主菜单下按“3”键，并回车，依据提醒输入手动盘号，则显示该盘全部按键对应设备情况。按任意键返回主菜单。

五、测试
在主菜单下按“4”键并回车，依据提醒输入手动盘号，则该盘全部指示灯点亮。（如为LD9100E系列产品时，仅点亮请求灯）
如该盘为LD9300E产品时，按手动盘上任意一组按键，在屏幕上显示该按键回应及设置信息。
如该盘为LD9100E系列产品时，按手动盘上任意一组键，仅显示有设备开启。
在LD128E-E-T00-XXX上按任意键返回主菜单。

六、刷新
假如将手动盘内全部已经设置数据删除，则需要此项操作。选择对应手动盘号（如为64则为全部手动盘），确定后，数据将刷新。
七：开启测试
在设置完成后能够选择此项进行模拟回路全部模块地址开启命令发送给手动盘，进行模拟测试，按“0”键返回，并复位手动盘。
八、退出
在主菜单下按“0”回车后，退回DOS操作系统。

第七节 调试用电脑和控制器联接

一、联接准备
关闭控制器和调试电脑电源，将LD128E-E-T01-XXX调试电缆一端连接控制器LD128E-E-C00-XXX串口二，另一端连接到调试电脑串口一或二上。
将LD128E-E-T00-XXX调试键盘插入LD128E-E-C00-XXX键盘口。

二、控制器操作
开启控制器，在主菜单画面下按大写“Z”，退到DOS系统。并实施以下操作。
C：\JINLI>
