石材幕墙综合项目施工组织设计.doc

施工组织设计目录

第一章、施工工期及工程质量原则…………………………………………………………
第二章、编制本工程施工组织设计方案根据……………………………………………
第三章、重要项目施工工艺…………………………………………………………………
第四章、工程质量保证体系所采用技术办法……………………………………………
第五章、施工安全办法、施工消防办法……………………………………………………
第六章、文明施工现场办法…………………………………………………………………

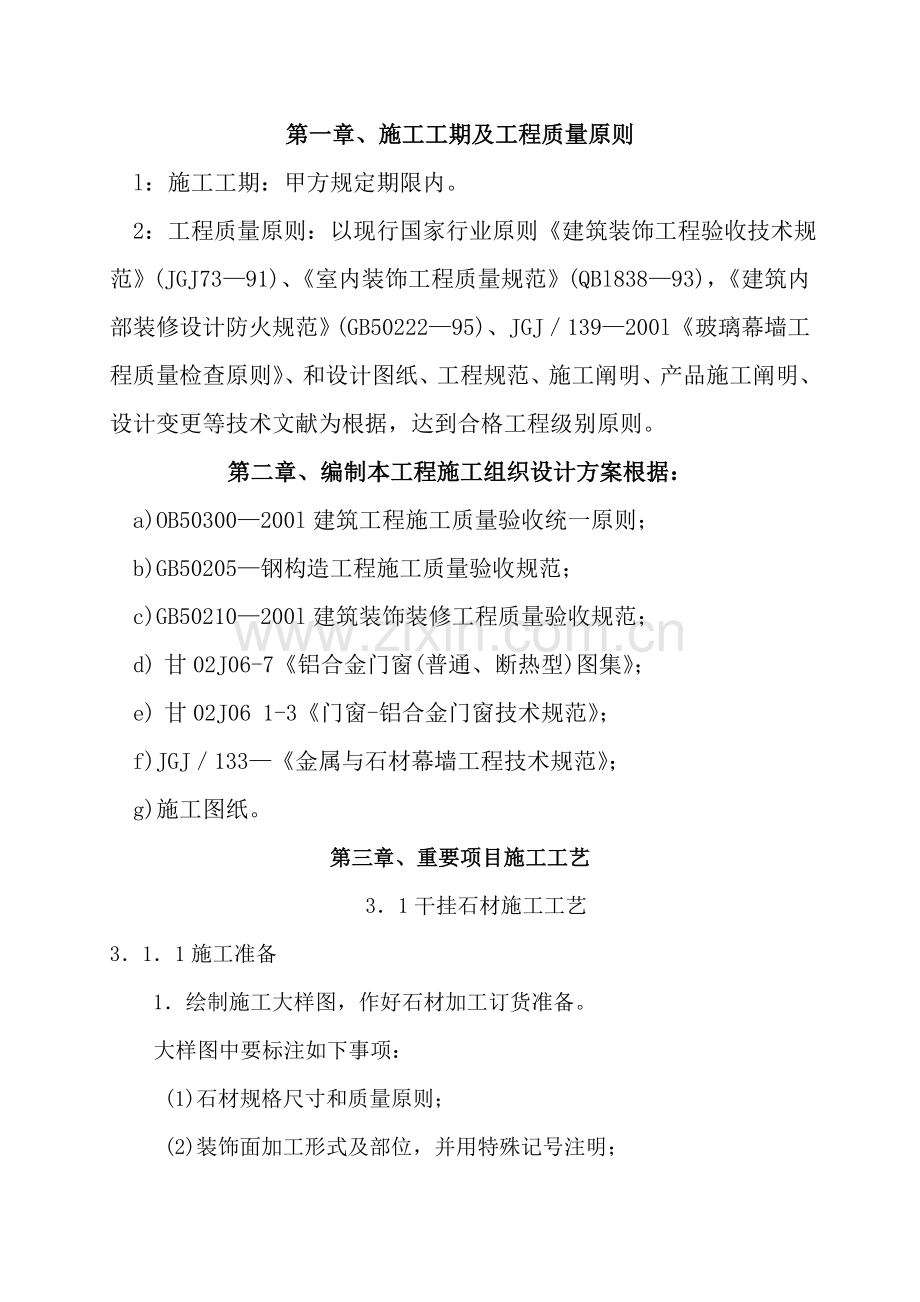

第一章、施工工期及工程质量原则
l：施工工期：甲方规定期限内。
2：工程质量原则：以现行国家行业原则《建筑装饰工程验收技术规范》(JGJ73—91)、《室内装饰工程质量规范》(QBl838—93)，《建筑内部装修设计防火规范》(GB50222—95)、JGJ／139—200l《玻璃幕墙工程质量检查原则》、和设计图纸、工程规范、施工阐明、产品施工阐明、设计变更等技术文献为根据，达到合格工程级别原则。
第二章、编制本工程施工组织设计方案根据：
a)OB50300—200l建筑工程施工质量验收统一原则；
b)GB50205—钢构造工程施工质量验收规范；
c)GB50210—200l建筑装饰装修工程质量验收规范；
d) 甘02J06-7《铝合金门窗(普通、断热型)图集》；
e) 甘02J06 1-3《门窗-铝合金门窗技术规范》；
f)JGJ／133—《金属与石材幕墙工程技术规范》；
g)施工图纸。
第三章、重要项目施工工艺
3．1干挂石材施工工艺
3．1．1施工准备
1．绘制施工大样图，作好石材加工订货准备。
大样图中要标注如下事项：
(1)石材规格尺寸和质量原则；
(2)装饰面加工形式及部位，并用特殊记号注明；
(3)石材编号，加工数量及余数：
(4)石材成品保护办法。
2．基体检查和解决
(1)几何尺寸检查根据图纸，认真核算构造实际偏差，对偏差较大处予以修正。
(2)对基体预埋金属件检查根据图纸对预埋金属件型号、规格、数量、位置等进行全面检查，如有差错须及时补救。
(3)对基体结合面解决当采用灌浆或粘贴工艺时，对光滑混凝土基层结合面应进行凿毛解决和涂刷昆凝土界面解决剂，以增强砂浆找平层与基层粘结力。
(4)本工程金属、石材幕墙与主体构造连接预埋件，是在主体构造施工完毕后按设计规定埋设。预埋件应牢固，位置精确，预埋件位置误差应按设计规定进行复查。当设计无明确规定期，预埋件标高偏差不应不不大于10mm，预埋件位置偏差不应不不大于20mm。
（5）预埋件安装好后来要进行拉拨实验，抽件数量按《玻璃幕墙工程质量检查原则》JGJ/T139- 中5.11条款规定：每幅幕墙应按各类节点总数5%抽检，且每类节点不应少于3个；锚栓应按千分之5抽样检查，且每种锚栓不得少于5根。
3．作业条件贯彻
(4)材料、机具、水源、电源齐备：
(5)墙面弹好50cm水平控制线，柱子弹出立面中心线：
(6)门窗框位置精确、垂直、牢固，并将门窗与石材之间留出足够安装余量：
(7)石材进场后，花岗岩可堆放室外，大理石须存储室内，下垫方木。
4．石材检查和修补石材进场后，须剔除破碎、变色、局部污染和缺棱掉角另行堆放，对符合外观规定和强度规定者进行修补使用。
3．1．2安装工艺
石板采用25mm饰面石材，内侧与构造之间留50mm空腔。
1．材料
(1)石材：根据设计规定，拟定石材品种、颜色、花纹和尺寸规格。
(2)坝缝泡沫条：用于嵌坝石材按缝。
(3)粘结胶：用于粘结连接件和石材。
(4)嵌缝膏：用于嵌填石构接缝。
(5)罩面涂料：用于大理石表面防风化、防污染。
(6)膨胀螺栓，连接铁件，连接挂件等。
2．机具设备重要机具设备有：台钻、无齿切割锯、冲击钻、手枪钻、压力扳手、开口扳手、嵌缝险、锤子、凿子、靠尺、水平尺、方尺.多用刀、剪子、钩缝溜子等。
3．工艺要点
(1)基层准备：清理预做饰面石材构造表面，弹出垂直线和水平分割线。
(2)石材准备：根据设计尺寸，将专用模具固定在台钻上，进行石材打孔。打边槽距石材板两端距离不不大于85mm，不不不大于180mm.
(3)挂线：按图纸规定，用经纬仪打出大角两个面竖向控制线，在大角上下两端固定挂线角钢，用钢丝挂竖向控制线，并在控制线上，下作出小标记：
(4)支底层石材托架，放置底层石板，调节并暂时固定。
(5)构造打孔，固定不锈钢螺栓，不锈钢石材挂件。
(6)用粘结胶嵌石材上孔，插挂件，嵌石材下孔。
(7)暂时固定上层石材，钻孔.插膨胀螺栓，镶石材挂件。重复工序和（7），直至完毕所有石材安装。最后镶顶层石材。
(8)清理饰面石材，贴防污胶条、嵌缝、刷罩面涂料。
(9)石材与挂钩最小搭接量不得不大于5mm，沟槽底与挂钩之间最小距离不得不大于6mm，并用云石胶填充。
(10)沉降缝，伸缩缝要柔性连接和密封。
3．1．3质量原则
1．石材表而要清洁平整，颜色均匀，分格缝宽一致，横平竖直大角通顺。
2．连接倒：与基层，与石材要牢固固定。
3．石材通过挑选，无裂缝，无风化，无隐伤，无破损。
4．石材墙面以及与其他材料结合处密封胶要严密，宽度均匀，上下通顺。
5．容许偏差：
1、幕墙竖向和横向板材组装容许偏差（mm）
项 目
尺 寸 范 围
容许偏差
检查办法
相邻两竖向板材间距尺寸（固定端头）
--
±2.0
钢卷尺
两块相邻石板，金属板
--
±1.5
靠尺
相邻两横向板材间距尺寸
间距不大于或等于时
间距不不大于时
±1.5
±2.0
钢卷尺
分格对角线差
对角线长不大于或等于时
对角线不不大于时
不大于等于3.0
不大于等于3.5
钢卷尺或伸缩尺
相邻两横向板材水平标高差
--
不大于等于2.0
钢板尺或水平仪
横向板材水平度
构件长度不大于或等于时
构件长度不不大于时
不大于等于2
不大于等于3
水平仪或水平尺
竖向板材直线度
--
2.5
2.0靠尺、钢卷尺
石板下连接托板水平夹角容许向上倾斜，不准向下倾斜

+2.0度
0
塞规
石板上连接托板水平夹角容许向下倾斜

0
2.0度
-

2、幕墙安装容许偏差
项 目
容许偏差（mm）
检查办法
竖缝及墙面垂直度
幕墙高度（H）（M）
不大于等于10
激光经纬仪或经纬仪
H不大于等于30
H不不大于30不大于等于60
不大于等于15
H不不大于60不大于等于90
不大于等于20
H不不大于90
不大于等于25
幕墙平面度
不大于等于2.5
2m靠尺、钢板尺
竖缝直线度
不大于等于2.5
2m靠尺、钢板尺
横缝直线度
不大于等于2.5
2m靠尺、钢板尺
缝宽度（与设计值比较）
±2.0
卡尺
两相邻面板之间接缝高低差
不大于等于1.0
深度尺

3．1．4成品保护石材质脆易碎，遇碰撞或高温往往破损，因此施工：期间须对其护：
(1)加强现场监管，防止拆卸脚手架、吊篮碰撞墙面；
(2)在墙面附近进行电焊或使用其他热源，须采用遮挡办法；
(3)对交叉施工面，墙面须用塑料膜覆盖。
3．1.5花岗石幕墙防雷装置安装
3．1.5．1质量控制点
(1)预埋件与均压环连接
(2)转接件与均压环连接
(3)引下线与均压环连接
(4)立柱与压环连接
3．1．5.2质量负责人
3．1．5.3检查办法
(1)目测
(2)电阻仪测冲击电阻
3．1．5.4验收原则
(1)预埋件与均压环可靠连通(焊接、单面焊缝长度不不大于lOd)
(2)立柱上用M5自功螺丝安装不锈钢或铜制避雷片，并且转接件及预 埋件焊接
(3)立柱上氧化酸或碳漆表面应磨掉，安装完避雷片后用密封胶密封
(4)幕墙避雷带应与主体构造均压环位于同层位置，引下线按图纸安 装，并与均压环焊接

第四章 工程质量保证体系所采用技术办法

一、质量目的及原则
1、质量目的：“合格”工程。
2、工程质量原则：以现行国家行业原则《建筑装饰工程施工及验收
技术规范》(JGJ73—91)、《室内装饰工程质量规范》(QBl838—93)，《建筑
内部装修设计防火规范》(GB50222—95)、《建筑电气安装工程质量检查评估原则》(GBJ303—88)和设计图纸、工程规范、施工阐明、产品施工阐明、
设计变更等技术文献为根据达到优良级别原则。
二、质量保证体系
l、质量体系程序文献根据／GB／n900l一 idt IS09001：
质量保证模式原则，严格按照《质量管理手册》与《程序文献》实行有效运营施工过程中各环节工作，做好现场质量记录，作为施工质量保证和质量控制大纲性文献。
2、项目质检部、公司质检部和业主及地方质检站进行检检查质量
保证体系，全面负责质量保证工作。
三、保证质量技术支持办法
一方面制定工程质量目的，依照建设单位招标文献规定以及咱们投标书中承诺，本工程质量目的为“合格”工程，为达此目的，除了按国家规定规范执行外，结合本工程实际状况，制定办法如下：
l、成立以项目经理为组长现场施工领导小组，领导小构成员由各专业技术人员、专职质检员、班组长构成，领导小组负责制定、贯彻、贯彻各项管理办法，严格按IS09001质量原则管理程序执行，推广应用新工艺，新技术，每星期五召开一次现场工程质量专项会议，听取作业班长、质检员报告，解决工程质量存在问题，并指引安排下步工作。
2、各班构成立质量管理小组，实行全面质量管理，每周召开一次总结会，找出问题，制定办法，并予贯彻。
3、各级管理人员、工程技术人员对工程要高原则，严格规定，一丝不苟地执行国家质量规范，严格按IS09001质量管理中物资采购控制程序、工程进度筹划管理程序、装饰工程施工过程程序、工程材料检查程序、施工工序检查程序十不合格品控制程序等关于程序运作。领导和工程技术人员对于工程施工核心部位要跟班作业，严格把关，对于技术复杂原则高项目，技术员要现场指引。
4、严格执行图像原则和操作规程，加强工程通病预控工作，抓紧实现—次合格制度，坚持分项，分部工程安装质量评估工作，及时填写各项工程验收报表、记录，在施工中加强资料收集和管理工作及时总结经验，一切原材料都要有材料质量保证书和抽检报告，设备材料进场后要作好保护工作，分类存储，保护材质，以免影响工程质量。
5、严格执行如下各项管理办法：
1)各工程开始施工时，先做样板，经各方检查验收签字承认后，再按样板进行大面积施工。
2)材料采购规定严格，符合设计规定。不符合样板坚决退货。
3)：材料进场要严格检查验收，并要有出厂合格证，无产品合格证重要材料不得进入施工现场。
4)设立专职人负责材料质量监督，对不符合设计规定材料、器具，
班组不得施工。
5)开工前组织图纸会审和技术交底。
6)施工前组织班长以上人员工作技术交底(技术交底卡由技术人员填写)。
7)实行三级检查制，即班组工长、队长、质检员逐级按顺序进行检查验收。
8)严格按设计师规定工程规范、国家施工规范施工，各工序严格进行检查，贯彻以自检为基本自检、互检、专职检“三检”制度，并认真填写“三检”检查记录，上道工序合格时才准下一道工序施工。
9)认真做好隐蔽工作质量验收工作，合格后才干进行下道工序施工，并在《隐蔽工程验收记录》中进行记录。
四、质量管理程序见质量程序控制图(表一)

质量程序控制图
学习图纸和技术资料库

学习操作规程和质量准备工作
学习和质量验收原则手册
分某些项工程书面交底

工长参加

中间检查
自 检
甲方人员代表检查

隐蔽工程验收签证

现场文明施工

合格解决（返工）
材料合格证
实验记录

自检记录

质量评估记录

隐蔽工程验收记录

施工记录

事故解决记录

准备工作

准备工作

施 工

质量评估

资料整顿

使用过程

材料劳动力准备人员
按图施工
机械设备准备
解决好式序间搭接

完毕进度

办理上道工序交接手续

克服上道工序弊病
办理上道工序交接手续

执行验评原则
按有代表性自然间
抽查10%

质量问题，免费保修

回 访

五、施工质量控制办法
1、所有隐蔽工程严格按规范规定施工，施工过程接受监理单位监理，
隐蔽工程竣工后由项目经理睬同监理单位、业主、设计单位共同检查验收，
作好《隐蔽工程验收记录》签证。
2、装饰材料、配件等设备必要为优质产品，不容许劣质产品投入工工
程建设中。开料班组在开料时如发现不合格材料，应及时裁减，并将数量报告项目经理，某些材料必要时应进行专项检测。
3、实行工程质量“三检”制，即班组质量自检，工艺互检，项目经理部质检员组织专项检查。不符合装修施工规范项目，必要无条件返工并要追究施工班组经济责任，同步分析事故因素，吸取教训，避免此类事故再次发生。
4、施工班组在施工过程中遇到不能解决技术问题。需向项目经理反
映，共同协商解决。
5、加强成品和半成品、原材料保护工作，防止因其他施工工程损坏 材料表面，浮现破损现象，实行围、拦、包装等办法，有必要应派专人看守。
6、注重防火安全，设专业防火员2人，检查工地安全防火工作，工地
现场每天做到工完场清，保持整洁，杜绝火险隐患；定期向全体工人宣传消防知识，在工地现场悬挂消防安全警句，保证工程顺利进行，同步防止与工程无关人员进入地盘，以免对工程导致人为破坏。

第五章 施工安全办法、施工消防办法
施工消防、安全和质量同样需要作为本工程重中之重来对待，咱们对本工程消防、安全保证办法如下：
一、水电焊安全保证办法。
本工程有角钢焊接工程。需要注意电焊方面安全办法：
l：电焊机在电焊时要有可靠接地线，工人要按规定戴上电焊罩：
2：电焊工人操作时旁边要有专人监管，并随身携带手提式灭火器跟随。
3：在有木饰面或易燃材料旁边电焊时，要用铁皮遮挡，避免电焊
火星引燃材料。
二、用电安全保证办法
1：施工现场合用电线应为铜芯电缆，按国标选用。
2：采用三相五线制，单相三线制。
3：在施工现场专用中性点直接接地电力线路中必要采用TN—S接零保护系统。
4：暂时用电配电箱必要装设漏电保护开关，配电箱外壳必要良好接地。
5：保证零线截面，应不不大于工作截面，同步必要满足机械强度规定，
保护零线架立敷设间距不不大于)2M时，保护零线必要选取不不大于l 0MM绝缘铜线。
6：电气设备相连保护零线应用截面不不大于，2.5MM2，BVV型绝缘多胶、铜芯线。保护零线统一用绿、黄双色线。
7：分派电箱和开关箱进、出线必要采用橡皮绝缘电缆，进入箱体
电源线，禁止用插销连接。
8：潮湿和易触及带电体场合照明采用低压安全灯。
三、机械使用安全保证办法
l在施工现场必要使用个人防护用品，必要遵守安全生产规章制度：
2：禁止在工作前或工作时间饮酒；
3：使用砂轮时，要先检查砂轮有无裂纹，与否完整；人应站在砂轮机侧面，操作用力均匀，不准在台式砂轮上磨笨重物体，使用砂轮切割机时，
要将切件夹牢，切割时用力均匀，不得加压求快和冲击切割；
4：施工机具领取时登记，专人负责看守，禁止不纯熟操作工操作。
四、施工安全保证办法
本工程安全目的：无重大事故发生，普通事故控制在0.12％如下，为达此目的，除严格执行国家现行安全规范原则外，结合本工程实际状况，制定如下办法：
1：成立以工地项目经理为组长安全领导小组，设立专职安全员1员，
班组设兼职安全员，安全小组每星期活动一次，进行安全检查，及时解决好关于问题，专职和兼职安全员要有权有责，严格管理。
2：严格执行三级安全教诲和安全技术交底制度，安排施工任务同步
必要进行安全交底，未经教诲和交底人员不准上岗作业。
3：全体工作人员均需挂牌上岗。
4：防火除按国家GB50222—95原则和关于规定执行外，本工程强调：
5：所有暂时设施要用防火材料。
6：暂时设施照明线必要由电工按规定架设。
7：加强施工现场消防管理，按规格配备好灭火器材，安放位置符合
消防规定，并定期检查、更换灭火机药物，保持消防器材完好备用状态。
8：电焊工作业时，要作铁皮档焊渣，易燃处作业时要有专人看守，防
止起火。
9：未经工地负责人批准，不准擅自生火、用电。
10：仓库：规定安全防火，加锁由专人负责，配备灭火器材。严格开关电闸，以免引起火花而失火。
11：未经施工负责人批准，不准任意拆除架设设施和安全装置；
l2：施工现场要讲文明、材料堆放整洁，通道口出入口畅通无阻、场
地无垃圾、无积水，经常保持环境清洁，为保证施工过程中无事故发生。
五、消防安全保证办法
建筑施工中除了人身伤害外，另一大害就是火灾。在整个施工过程中，现场易燃物诸多，并且用明火处也诸多厂并且分散。再加上管理不严，有些现场内工人、干部不分场合处处吸烟，北京市近几年发生了多起施工现场重大火灾事故，损失是十分惊人。
由于施工中火灾危险性大，起火因素多，因此组织施工时，一定要贯彻安全用火规定，认真实行防火办法。
1：必要严肃执行《中华人民共和国国消防条例》和公安部关于建筑工地防火基本办法。加强消防工作领导，建立义务消防组织，现场设消防值，班人员，对进场职工进行消防知识教诲，建立安全用火制度。
2：广现场应划分用火作业区，易燃易爆材料区、生活区，按规定保持防火间距。如果条件所限，防火间距达不到原则时，应采用相应防火办法，恰当减小防火距离，这种做法要征求本地消防部门意见。此外，还要注意防火间距中不准堆放易燃物。
3：现场应有车辆循环通道，通道宽度不不大于3.5M。禁止占用场内通道堆放材料。
4：现场应设专用消防用水管网，配备消火栓，较大工程要分区设消火栓，较高工程要设消防竖管，随施工进度接高，保证水枪射程遍及高大建筑物各部位。
5：现场临建设施、仓库、易燃料场和用火处要有足够灭火工具和设备，对消防器材要有专人管理并定期检查。
6：安装使用电气设备应注意如下防火规定：
(1)各类电气设备、线路不准超负荷使用，线路接头要接实接牢，防止
设备线路过热或打火短路。发现问题要及时修理。
(2)存储易燃液体、可燃气瓶库房内，照明线要穿管保护，库内要采
用防爆灯具，开关设在库外。
(3)穿墙电线或接近易燃物电线要穿管保护，灯具与易燃物要保持安
全距离。
(4)在高压线下不准搭设暂时建筑，不准堆放可燃材料。
7：使用明火时应注意问题：
(1)现场生产、生活用火均应经主管消防领导批准，任何人不准擅自
用明火。使用明火时，要远离易燃物，并准备消防器材。
(2)现场锅炉房要用非燃烧材料建造。烟囱临近锅炉房顶易燃材料
处要采用隔离办法。锅炉房应设在远离易燃材料地方。如果锅炉房下风方向，有易燃料场、易燃设施，应在烟囱上装防火帽。
(3)使用木料烧火，要随时有人看守，不准用易燃油料点火。用火完毕
要认真熄火。
(4)冬季室内取暖或建筑物室内保温用炉火，都要经消防人员检查，办理用火手续，发现无用火证火炉要及时熄火，并追查责任。
(5)现场应设吸烟室，场内禁止吸烟。
(6)现场内从事电焊、气焊工作人员均应受过消防知识教诲，持有操
作合格证。在作业前要办理用火手续，并应配备恰当看火人员，看火人员随身应有灭火器具，在焊接过程中不准擅离岗位。
8：现场材料堆放防火规定：
(1) 现场木料堆放不适当过多，垛之间保持一定防火间距。木材加工废料要及时清理，以防自燃。
(2)易燃、易爆物品仓库应设在地势低处。
9：现场中用易燃材料搭设工棚在使用时应遵守如下规定：
（1）工棚设立处要有足够灭火器材，设蓄水池或蓄水桶。
(2)工棚内灯具、电线都应采用妥善绝缘保护，灯具与易燃普通应
保持20cm间距，使用大灯泡时要加大距离，工棚内不准使用碘钨灯照明。
10：在装饰施工时，易燃材料较多，对所用电气及电线要严加管理，防止短路打火。
六、高空作业安全保证办法
l：在高空作业施工现场个人必要对的使用个人防护用品，必要戴好安全帽、系好安全带，及时检查防护网安全，必要遵守安全生产规章制度：
2：高空作业施工现场禁止饮酒；
第六章、文明施工现场办法
环保是人类面临一种严峻课题，我公司对此工程环保和消防办法十分注重。将从下面几种方面保证环保及消防安全。
一、施工现场封闭施工
咱们进场后，将进行封闭施工，在入口处设专职保安员，避免施工人员和其她闲杂人员混在一起出入。施工垃圾当天清走，装运垃圾车在离开时必须清理干净表面浮灰，施工时尽量减少施工噪音。
二、施工环境文明办法
1：工地禁止随处大小便。
2：文明施工，每天工地有专人清扫现场，及时清运垃圾。
3：保持工地各通道畅通无阻，加强材料堆放管理。
4：暂时用电电线有专人管理，不得私拉乱接，对不符合用电规定
电源线予以拆除。
三、施工人员文明办法
进入工地现场管理干部及施工人员，一律要戴安全帽。上班工作人员一定要佩带工作证上岗，工地安全员、保安员对现场没有配带工作卡上班无关人员要清离现场。施工现场禁止吸烟，禁止穿拖鞋上班，每天班组长均要对工人进行文明施工教诲。
四、文明施工检查
l：各施工组每天下班前必要进行工作自我质量检查。
2：项目经理、工地主管不定期检查，随时发现问题、限期整治。

石材幕墙施工组织设计

工程名称：两当县电影院幕墙装饰工程
工程地点：两当县
施工单位：兰州宏达装饰工程有限责任公司

编制：

审核：

审批：

年 月　日
