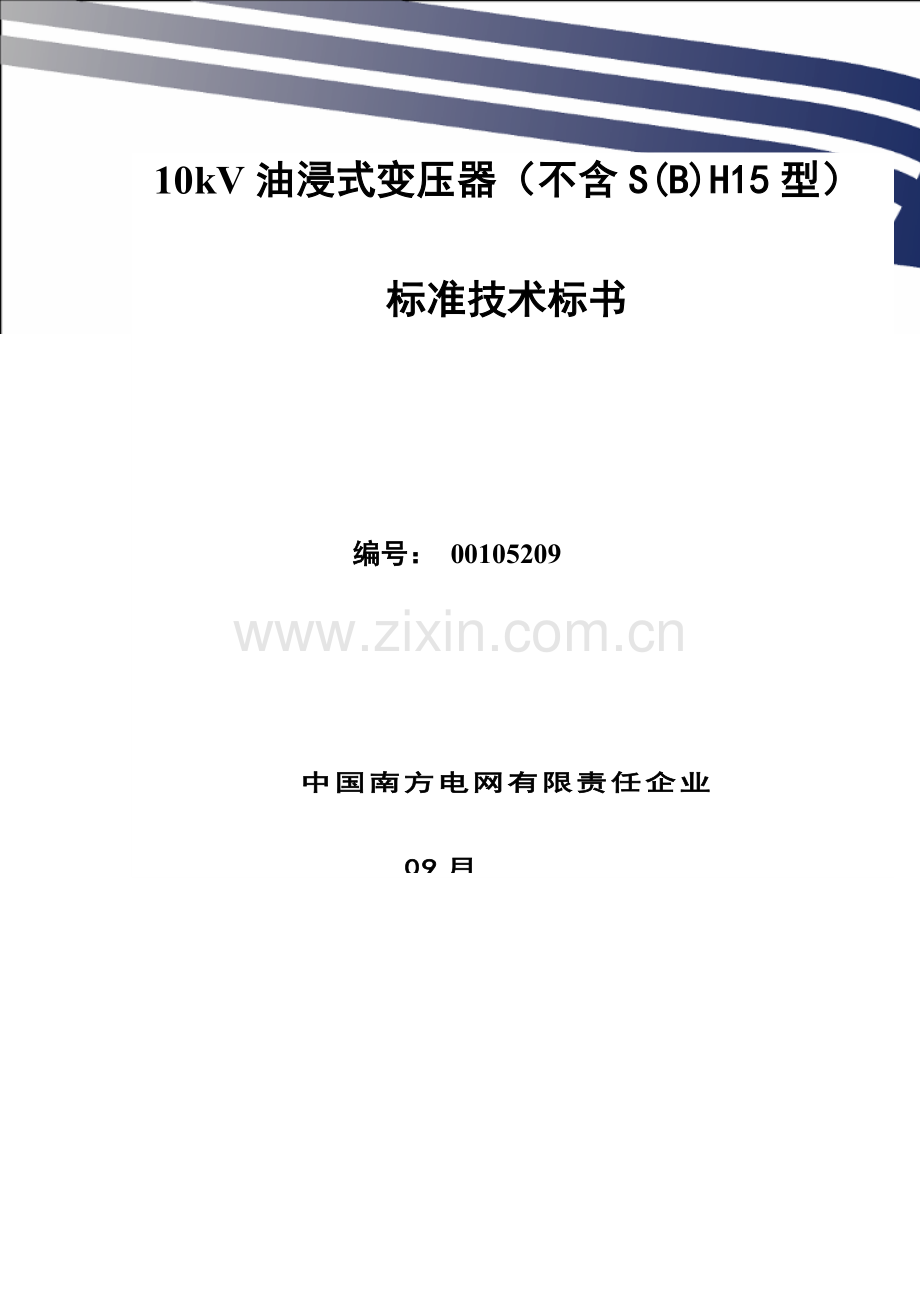

10kV油浸式变压器（不含S(B)H15型）
标准技术标书

编号： 00105209

中国南方电网有限责任企业
09月

目 录
1总则 1
2工作范围 1
2.1 范围和界限 1
2.2 服务范围 1
3应遵照关键标准 7
4 ★使用条件 7
4.1 正常使用条件 8
4.2 特殊使用条件 9
5★技术要求 9
5.1 基础参数 9
5.2设计和结构要求 13
5.3专业接口要求 17
6★试验 18
6.1 出厂试验 18
6.2 型式试验 18
6.3 现场交接试验 19
7 产品对环境影响 19
8 企业VI标识 19
9 技术文件要求 19
10 监造、包装、运输、安装及质量确保 20
10.1 监造 20
10.2 包装 20
10.3 运输 21
10.4 安装指导 21
10.5 ★质量确保 21
11 ★设备技术参数和性能要求响应表 21
12 备品备件及专用工具 25
12.1必备备品备件、专用工具和仪器仪表 25
12.2 推荐备品备件、专用工具和仪器仪表 25
13 ★关键元器件起源 25
14 LCC数据文件 25
15 ★技术差异表 26
16 投标方需说明其它问题 26

1总则
1.1 本招标技术文件适适用于中国南方电网有限责任企业电网建设工程项目采购10kV油浸式变压器（不含S(B)H15型）， 它提出了该设备本体及隶属设备功效设计、结构、性能、安装和试验等方面技术要求。
1.2 本设备招标技术文件提出是最低程度技术要求。凡本招标技术文件中未要求，但在相关设备行业标准、国家标准或IEC标准中有要求规范条文，投标方应按对应标准条文进行设备设计、制造、试验和安装。对国家相关安全、环境保护等强制性标准，必需满足其要求。
1.3 假如投标方没有以书面形式对本招标技术文件条文提出异议， 则意味着投标方提供设备完全符合本招标技术文件要求。如有异议， 不管是多么微小， 全部应在报价书中以“对招标技术文件意见和同招标技术文件差异”为标题专门章节中加以具体描述。
1.4 本招标技术文件所使用标准如遇和投标方所实施标准不一致时， 按较高标准实施。
1.5 本招标技术文件经招、投标双方确定后作为订货协议技术附件，和协议正文含有相同法律效力。
1.6 本招标技术文件未尽事宜，由招、投标双方协商确定。
1.7 投标方在应标技术文件中应如实反应应标产品和本招标技术文件技术差异。假如投标方没有提出技术差异，而在实施协议过程中，招标方发觉投标方提供产品和其应标招标技术文件条文存在差异，招标方有权利要求退货，并将对下十二个月度评标工作有不一样程度影响。
1.8 投标方应在应标技术部分按本招标技术文件要求如实具体填写应标设备标准配置表，并在应标商务部分按此标准配置进行报价，如发觉二者有矛盾之处，将对评标工作有不一样程度影响。
1.9 投标方应充足了解本招标技术文件并按本招标技术文件具体条款、格式要求填写应标技术文件，如发觉应标技术文件条款、格式不符合本招标技术文件要求，则认为应标不严厉，在评标时将有不一样程度扣分。
1.10 标注“★”条款为关键条款，作为评标时打分关键参考。
2工作范围
2.1 范围和界限
(1) 本标书适应于所供10kV油浸式变压器（不含S（B）H15型）设计、制造、装配、工厂试验、交付、现场安装和试验指导、监督和试运行工作。
(2) 现场安装和试验在投标方技术指导和监督下由招标方完成。
(3）本标书未说明，但又和设计、制造、装配、试验、运输、包装、保管、安装和运行维护相关技术要求，按条款3所要求相关标准实施。
2.2 服务范围
(1) 投标方应按本标书要求提供全新、合格10kV油浸式变压器及其隶属设备、备品备件、专用工具和仪器。
投标方所提供组件或附件如需向第三方外购时，投标方应对质量向招标方负责，并提供对应出厂和验收证实。
（2）供货范围及设备需求一览表
投标方提供10kV油浸式变压器具体规格见表2.1：供货范围及设备需求一览表。投标方应如实填写“投标方确保”栏。
表2.1供货范围及设备需求一览表
序号
名 称
单位
项目要求
投标方确保
型式、规格
数量（招标方或项目单位填写）
型式、规格
数量
1
S11型无励磁调压配电变压器
台
S11-50/10 50kVA D,yn11，10.5±2x2.5%/0.4kV Ud=4%

2
S11型无励磁调压配电变压器
台
S11-80/10 80kVA，D,yn11，10.5±2x2.5%/0.4kV Ud=4%

3
S11型无励磁调压配电变压器
台
S11-100/10 100kVA，D,yn11，10.5±2x2.5%/0.4kV Ud=4%

4
S11型无励磁调压配电变压器
台
S11-160/10 160kVA D,yn11，10.5±2x2.5%/0.4kV Ud=4%

5
S11型无励磁调压配电变压器
台
S11-200/10 200kVA D,yn11，10.5±2x2.5%/0.4kV Ud=4%

6
S11型无励磁调压配电变压器
台
S11-315/10 315kVA D,yn11，10.5±2x2.5%/0.4kV Ud=4%

7
S11型无励磁调压配电变压器
台
S11-400/10 400kVA D,yn11，10.5±2x2.5%/0.4kV Ud=4%

8
S11型无励磁调压配电变压器
台
S11-500/10 500kVA D,yn11，10.5±2x2.5%/0.4kV Ud=4%

9
S11型无励磁调压配电变压器
台
S11-630/10 630kVA D,yn11，10.5±2x2.5%/0.4kV Ud=4.5%

10
S11型无励磁调压配电变压器
台
S11-800/10 800kVA D,yn11，10.5±2x2.5%/0.4kV Ud=4.5%

12
S11型无励磁调压配电变压器
台
S11-1000/10 1000kVA D,yn11，10.5±2x2.5%/0.4kV Ud=4.5%

13
S11型无励磁调压配电变压器
台
S11-1250/10 1250kVA D,yn11，10.5±2x2.5%/0.4kV Ud=4.5%

14
S11型无励磁调压配电变压器
台
S11-1600/10 1600kVA D,yn11，10.5±2x2.5%/0.4kV Ud=4.5%

15
S11型无励磁调压配电变压器
台
S11-/10 kVA D,yn11，10.5±2x2.5%/0.4kV Ud=4.5%

16
S13型无励磁调压配电变压器
台
S13-50/10 50kVA D,yn11，10.5±2x2.5%/0.4kV Ud=4%

17
S13型无励磁调压配电变压器
台
S13-80/10 80kVA，D,yn11，10.5±2x2.5%/0.4kV Ud=4%

18
S13型无励磁调压配电变压器
台
S13-100/10 100kVA，D,yn11，10.5±2x2.5%/0.4kV Ud=4%

19
S13型无励磁调压配电变压器
台
S13-160/10 160kVA D,yn11，10.5±2x2.5%/0.4kV Ud=4%

20
S13型无励磁调压配电变压器
台
S13-200/10 200kVA D,yn11，10.5±2x2.5%/0.4kV Ud=4%

21
S13型无励磁调压配电变压器
台
S13-315/10 315kVA D,yn11，10.5±2x2.5%/0.4kV Ud=4%

22
S13型无励磁调压配电变压器
台
S13-400/10 400kVA D,yn11，10.5±2x2.5%/0.4kV Ud=4%

23
S13型无励磁调压配电变压器
台
S13-500/10 500kVA D,yn11，10.5±2x2.5%/0.4kV Ud=4%

24
S13型无励磁调压配电变压器
台
S13-630/10 630kVA D,yn11，10.5±2x2.5%/0.4kV Ud=4.5%

25
S13型无励磁调压配电变压器
台
S13-800/10 800kVA D,yn11，10.5±2x2.5%/0.4kV Ud=4.5%
1

26
S13型无励磁调压配电变压器
台
S13-1000/10 1000kVA D,yn11，10.5±2x2.5%/0.4kV Ud=4.5%

27
S13型无励磁调压配电变压器
台
S13-1250/10 1250kVA D,yn11，10.5±2x2.5%/0.4kV Ud=4.5%

28
S13型无励磁调压配电变压器
台
S13-1600/10 1600kVA D,yn11，10.5±2x2.5%/0.4kV Ud=4.5%

29
D11型单相油浸式配电变压器
台
D11-10/10 10kVA D,yn11，10.5±2x2.5%/0.4kV Ud=3.5%

30
D11型单相油浸式配电变压器
台
D11-15/10 15kVA，D,yn11，10.5±2x2.5%/0.4kV Ud=3.5%

31
D11型单相油浸式配电变压器
台
D11-20/10 20kVA，D,yn11，10.5±2x2.5%/0.4kV Ud=4%

32
D11型单相油浸式配电变压器
台
D11-25/10 25kVA D,yn11，10.5±2x2.5%/0.4kV Ud=4%

33
D11型单相油浸式配电变压器
台
D11-30/10 30kVA D,yn11，10.5±2x2.5%/0.4kV Ud=4%

34
D11型单相油浸式配电变压器
台
D11-50/10 50kVA，D,yn11，10.5±2x2.5%/0.4kV Ud=4%

35
D11型单相油浸式配电变压器
台
D11-63/10 63kVA，D,yn11，10.5±2x2.5%/0.4kV Ud=4%

36
D11型单相油浸式配电变压器
台
D11-80/10 80kVA D,yn11，10.5±2x2.5%/0.4kV Ud=4%

37
D11型单相油浸式配电变压器
台
D11-100/10 100kVA D,yn11，10.5±2x2.5%/0.4kV Ud=4%

38
D11型单相油浸式配电变压器
台
D11-125/10 125kVA D,yn11，10.5±2x2.5%/0.4kV Ud=4%

39
D11型单相油浸式配电变压器
台
D11-160/10 160kVA D,yn11，10.5±2x2.5%/0.4kV Ud=4%

序号
名 称
单位
项目要求
投标方确保
型式、规格
数量数量（招标方或项目单位填写）
型式、规格
数量
1
S11型无励磁调压配电变压器
台
S11-M-50/10 50kVA D,yn11，10.5±2x2.5%/0.4kV Ud=4%

2
S11型无励磁调压配电变压器
台
S11-M-80/10 80kVA，D,yn11，10.5±2x2.5%/0.4kV Ud=4%

3
S11型无励磁调压配电变压器
台
S11-M-100/10 100kVA，D,yn11，10.5±2x2.5%/0.4kV Ud=4%

4
S11型无励磁调压配电变压器
台
S11-M-160/10 160kVA D,yn11，10.5±2x2.5%/0.4kV Ud=4%

5
S11型无励磁调压配电变压器
台
S11-M-200/10 200kVA D,yn11，10.5±2x2.5%/0.4kV Ud=4%

6
S11型无励磁调压配电变压器
台
S11-M-315/10 315kVA D,yn11，10.5±2x2.5%/0.4kV Ud=4%

7
S11型无励磁调压配电变压器
台
S11-M-400/10 400kVA D,yn11，10.5±2x2.5%/0.4kV Ud=4%

8
S11型无励磁调压配电变压器
台
S11-M-500/10 500kVA D,yn11，10.5±2x2.5%/0.4kV Ud=4%

9
S11型无励磁调压配电变压器
台
S11-M-630/10 630kVA D,yn11，10.5±2x2.5%/0.4kV Ud=4.5%

10
S11型无励磁调压配电变压器
台
S11-M-800/10 800kVA D,yn11，10.5±2x2.5%/0.4kV Ud=4.5%

12
S11型无励磁调压配电变压器
台
S11-M-1000/10 1000kVA D,yn11，10.5±2x2.5%/0.4kV Ud=4.5%

13
S11型无励磁调压配电变压器
台
S11-M-1250/10 1250kVA D,yn11，10.5±2x2.5%/0.4kV Ud=4.5%

14
S11型无励磁调压配电变压器
台
S11-M-1600/10 1600kVA D,yn11，10.5±2x2.5%/0.4kV Ud=4.5%

(3) 工厂试验由投标方在生产厂家内完成, 但应有招标方代表参与, 参与工厂验收人数及天数等要求详见标书商务部分。
(4) 现场安装和试验在投标方技术指导下由招标方完成, 投标方帮助招标方按标准检验安装质量, 处理调试投运过程中出现问题，并提供备品、备件，做好销售服务工作。投标方应选派有经验技术人员，对安装和运行人员无偿培训。安装督导工作范围及人数和天数等要求详见标书商务部分。
(5) 投标方应帮助招标方处理设备运行中出现问题。
(6) 设计联络会议地点及招标方参与人员人数和天数等要求详见标书商务部分。
3应遵照关键标准
除本标书特殊要求外, 投标方所提供设备均按要求标准和规程最新版本进行设计、制造、试验和安装。假如这些标准内容有矛盾时, 应按最高标准条款实施或按双方约定标准实施。假如投标方选择本标书要求以外标按时, 则需提交这种替换标准供审查和分析。仅在投标方已证实替换标准相当或优于标书要求标准, 并从招标方处取得书面认可才能使用。提交供审查标准应为汉字或英文版本。关键引用标准以下：
GB 1094.1 电力变压器 第1部分 总则
GB 1094.2 电力变压器 第2部分 温升
GB 1094.3 电力变压器 第3部分：绝缘水平、绝缘试验和外绝缘空气间隙
GB/T 1094.4 电力变压器 第4部分：电力变压器和电抗器雷电冲击和操作冲击试验导则
GB 1094.5 电力变压器 第5部分：承受短路能力
GB/T 1094.7 电力变压器 第7部分：油浸式电力变压器负载导则
GB/T 1094.10 电力变压器 第10部分：声级测定
GB 2536 变压器油
GB 3096 声环境质量标准
GB 4208 外壳防护等级(IP代码)
GB 5273 变压器、高压电器和套管接线端子
GB/T 11021 电气绝缘 耐热性分级
GB/T 26164.1 电业安全工作规程 第1部分：热力和机械
GB 50150 电气装置安装工程电气设备交接试验标准
DL/T 586 电力设备用户监造导则
JB/T 10088 6kV～500 kV级电力变压器声级
JB/T 10319 变压器用波纹油箱
Q/CSG 11624 配电变压器能效标准及技术经济评价导则
南方电网企业10kV配电变压器技术规范
4 ★使用条件
本设备标书要采购10kV油浸式变压器，投标方应确保对所提供设备不仅满足本标书要求技术条款要求，而且还应对在实际安装地点外部条件（包含正常使用条件和特殊使用条件）下绝缘水平、温升等相关性能参数进行校验、查对，使所供设备满足实际外部条件要求及全工况运行要求。

4.1 正常使用条件
本标准所要求设备，应能在下列环境条件使用：
4.1.1 周围环境温度
a) 最高温度： +40℃
b) 最高月平均气温：+30℃
c) 最高年平均气温：+20℃
d) 最低气温： -25℃（适适用于户外变压器）
-5℃（适适用于户内变压器）
4.1.2 海拔高度： ≤1000m
4.1.3 环境相对湿度(在25℃时)
a) 日平均值： 95%
b) 月平均值： 90%
4.1.4 地震烈度： Ⅷ度
4.1.5 覆冰厚度： 10mm
4.1.6 安装地点： 户内/户外
4.1.7 污秽等级： 户內≥Ⅱ级
户外≥Ⅲ级
4.2 特殊使用条件
4.2.1 通常属4.1条要求正常环境条件之外特殊使用条件，投标方应在询价和订货时说明。
4.2.2 特殊环境条件下，变压器还应符合以下要求：
4.2.2.1 在较高环境温度或高海拔环境下温升和冷却：按GB 1094.2 要求。
4.2.2.2 在高海拔环境下外绝缘：按GB 1094.3 要求。
5★技术要求
5.1 基础参数
油浸式变压器技术参数除应满足国家和行业相关标准外，还应满足下表5.1要求。

表5.1-1 S11型三相油浸式电力变压器技术参数表
序号
项 目
技 术 参 数 要 求
1
电压比
10 / 0.4 kV
2
高压相数
三相
3
低压相数
三相四线
4
额定容量 kVA
30
50
80
100
125
160
200
250
315
400
500
630
800
1000
1250
1600
5
高压分接范围 %
±5或±2×2.5
6
额定电流 A
1.73
2.89
4.62
5.77
7.22
9.24
11.55
14.43
18.2
23.1
28.9
36.4
46.2
57.7
72.2
92.4
7
额定频率 Hz
50
8
空载损耗 W
100
130
180
200
240
280
340
400
480
570
680
810
980
1150
1360
1640
9
负载损耗 W （75℃）
630/
600
910/
870
1310/1250
1580/1500
1890/1800
2310/2200
2730/2600
3200/3050
3830/3650
4520/4300
5410/5150
6200
7500
10300
1
14500
10
总损耗 W
730/
700
1040/1000
1480/1430
1780/1700
2130/2040
2590/2480
3070/2940
3600/3450
4310/4130
5090/4870
6090/5780
7010
8480
11450
13360
16140
11
空载电流 %
2.3
2.0
1.9
1.8
1.7
1.6
1.5
1.4
1.4
1.3
1.2
1.1
1.0
1.0
0.9
0.8
12
短路阻抗 %
4
4
4
4
4
4
4
4
4
4
4
4.5
4.5
4.5
4.5
4.5
13
噪声水平(声功率级) dB
50
50
52
52
54
54
56
56
58
58
60
60
62
62
65
65
14
噪声水平(声压级) dB
37
37
38
39
41
41
42
42
44
44
46
46
48
49
52
52
注：对于额定容量为500kVA 及以下变压器，表中斜线上方负载损耗值适适用于Dyn11 联结组，斜线下方负载损耗值适适用于Yyn0 联结组；空载损耗实测值应无正偏差，负载损耗实测值许可偏差应在3%以内，总损耗实测值许可偏差应在3%以内，短路阻抗实测值许可偏差10%以内；噪声水平按国家标准《6kV～500 kV级电力变压器声级》(JB/T 10088)要求值(声功率级值)，因在实际使用(测量)中多使用声压级，上表也提供声压级数值。《声环境质量标准》(GB 3096)内数值为声压级。损耗按南方电网企业《配电变压器能效标准及技术经济评价导则》（Q/CSG 11624）要求。
表5.1-2 S13型三相油浸式电力变压器技术参数表
序号
项 目
技 术 参 数 要 求
1
电压比
10 / 0.4 kV
2
高压相数
三相
3
低压相数
三相四线
4
额定容量 kVA
30
50
80
100
125
160
200
250
315
400
500
630
800
1000
1250
1600
5
高压分接范围 %
±5或±2×2.5
6
额定电流 A
1.73
2.89
4.62
5.77
7.22
9.24
11.55
14.43
18.2
23.1
28.9
36.4
46.2
57.7
72.2
92.4
7
额定频率 Hz
50
8
空载损耗 W
80
100
130
150
170
200
240
290
340
410
480
570
700
830
970
1170
9
负载损耗 W
630/
600
910/
870
1310/
1250
1580/
1500
1890/
1800
2310/
2200
2730/
2600
3200/
3050
3830/3650
4520/4300
5410/5150
6200
7500
10300
1
14500
10
总损耗 W
710/
680
1010/970
1440/1380
1730/1650
2060/1970
2510/2400
2970/
2840
3490/
3340
4170/3990
4930/4710
5890/5630
6770
8200
11130
12970
15670
11
空载电流 %
2.3
2.0
1.9
1.8
1.7
1.6
1.5
1.4
1.4
1.3
1.2
1.1
1.0
1.0
0.9
0.8
12
短路阻抗 %
4
4
4
4
4
4
4
4
4
4
4
4.5
4.5
4.5
4.5
4.5
13
噪声水平(声功率级) dB
50
50
52
52
54
54
56
56
58
58
60
60
62
62
65
65
14
噪声水平(声压级) dB
37
37
39
39
41
41
42
42
44
44
46
46
48
49
52
52
注：对于额定容量为500kVA 及以下变压器，表中斜线上方负载损耗值适适用于Dyn11 联结组，斜线下方负载损耗值适适用于Yyn0 联结组；空载损耗实测值应无正偏差，负载损耗实测值许可偏差应在3%以内，总损耗实测值许可偏差应在3%以内，短路阻抗实测值许可偏差10%以内；噪声水平按国家标准《6kV～500 kV级电力变压器声级》(JB/T 10088)要求值(声功率级值)，因在实际使用(测量)中多使用声压级，上表也提供声压级数值。《声环境质量标准》(GB 3096)内数值为声压级。损耗按南方电网企业《配电变压器能效标准及技术经济评价导则》（Q/CSG 11624）要求。

表5.1-3 D11型单相油浸式变压器关键技术参数表
序号
项目
技 术 参 数
1
变压器型式
D11油浸式
2
高压相数
单相
3
低压线数
三线
3
额定容量 kVA
10
15
20
25
30
50
63
80
100
125
160
4
额定电压 kV
HV
10
LV
2×0.23
5
高压分接范围 %
±2×2.5或±5
6
额定频率 Hz
50
7
空载损耗 W
40
50
62
75
80
110
135
150
180
220
260
8
负载损耗 W
250
270
360
410
550
750
921
1150
1430
1750
2100
9
空载电流 %
1.3
1.2
1.0
1.0
0.9
0.8
0.7
0.7
0.6
0.5
0.4
10
短路阻抗 %
3.5
4.0
11
噪声水平(声功率级) dB
≤52
12
噪声水平(声压级) dB
≤40
注：空载损耗实测值要求无正偏差，负载损耗实测值许可偏差应在3%以内，总损耗实测值许可偏差应在3%以内，空载电流实测值许可偏差+30%以内，短路阻抗实测值许可偏差±10%以内；噪声水平按国家标准要求应给定声功率级值。因在实际使用(测量)中多使用声压级，上表提供国家标准声功率级数值折算为声压级数值。《声环境质量标准》(GB 3096)内数值为声压级。

5.2设计和结构要求
5.2.1 通常要求
5.2.1.1 变压器联结组标号
三相配电变压器联结组标号常见为Dyn11、Yyn0、Yzn11，宜选择Dyn11。
单相配电变压器低压侧宜采取三线制。
5.2.1.2 绝缘水平
变压器每一绕组及中性点端子绝缘水平和试验电压见表9。
表5.2.1.2 变压器绕组绝缘水平和试验电压
绕组电压等级
kV
额定短时工频耐受电压
(有效值) kV
额定雷电冲击耐受电压(峰值)kV
全波
截波
10
35
75
85
0.4
5
-
-
注：雷电截波冲击耐受电压试验仅在有要求时进行。
5.2.1.3 接线端子
变压器一次和二次引线接线端子，应用铜材制成，其接触表面应洁净，不得有裂纹、显著伤痕、毛刺，腐蚀斑痕缺点及其它影响电接触和机械强度缺点，且应有防松方法。其它应符合GB 5273要求。
5.2.1.4 铭牌
固定和变压器及外壳（若有）上铭牌应采取不锈钢材料制作，耐腐蚀，并应固定在显著可见位置，铭牌上所标志项目内容应清楚且安装牢靠。
在铭牌上必需标志项目应符合GB 1094.1要求。
5.2.2 油浸式配电变压器技术要求
5.2.2.1 温升限值
1）变压器在连续额定容量稳态下（环境温度最高为40°C）温升限值以下：
顶层油温升限值（温度计法测量）：
油不和大气直接接触变压器 60K
油和大气直接接触变压器 55K
线圈温升限值（电阻法测量）：65K
铁心表面温升限值（温度计法测量）：80K
油箱及结构表面温升限值 (温度计法测量)：80K
2）铁心、绕组外部电气连接线或油箱中结构件不超出80 K，并确保不使其相邻部件受到热损坏或使油过分老化。
3）温升限值不许可有正偏差。
5.2.2.2 损耗
空载损耗：按表5.1要求。
负载损耗：按表5.1要求。
5.2.2.3 空载电流
按表5.1要求。
5.2.2.4 许可偏差
1）损耗偏差
(1) 空载损耗偏差：不许可正偏差。
(2) 负载损耗偏差：许可偏差应在3%以内。
(3) 总损耗偏差： 许可偏差应在3%以内。
2）短路阻抗偏差： 按表5.1要求。
3）空载电流偏差： 按表5.1要求。
5.2.2.5 负载能力
应能满足GB/T 1094.7要求要求。
5.2.2.6 中性点引出线及端子
应含有和相线及端子相同通流能力。
5.2.2.7 噪声水平
按表5.1要求。
5.2.2.8 变压器承受短路能力
1）变压器承受短路耐热能力
变压器在任一分接下，应能连续承受0.5s时间外部短路耐热能力电流，而且其绕组温度应不超出250℃(铜)。
2）变压器承受短路动稳定能力
变压器在任一分接下，应能承受国家标准GB 1094.5所要求短路试验电流值而不损坏。
5.2.2.9 自动化装置接口要求
对需要安装自动化装置配电变压器，应配置自动化接口、军工级航空插头，外配IP45保护箱。
5.2.3 结构要求
5.2.3.1 铁心
对于11型、13型系列配电变压器应选择优质冷轧晶粒取向硅钢片（铁心性能不低于30ZH120），整个铁心组件均衡严紧，不应因为运输和运行中振动而松动。
5.2.3.2 绕组
（1）高压绕组应采取优质(无氧)铜导线，高压线圈采取漆包铜导线绕制而成，层间绝缘采取菱格上胶绝缘纸。线圈和高压套管、分接开关采取冷压接头和铜软绞线软连接，确保连接可靠性。
（2）对于容量在160kVA及以上变压器，低压绕组应由整张铜箔绕制而成，其层间绝缘采取双层菱格上胶绝缘纸，铜箔和引线铜排采取冷压技术连接，确保连接可靠性。同时，低压零相采取铜排连接，引出线和低压套管采取铜软绞线软连接。
（3）绕组应能承受短路、过载和过电压而不发生局部过热，绕组和引线应绑扎得足够牢靠，预防因为运输、振动和运行中短路时，产生相对位移。应消除绕组中电场集中现象。
5.2.3.3 油箱
（1）变压器油箱结构型式：管式油箱，波纹油箱。
（2）变压器油箱及储油柜（若有）应进行强度(正压)试验，历经5min应无损伤、无渗漏及不得出现不许可永久变形，其试验压力以下：
①通常结构油箱试验压力为50kPa；
②波纹式油箱：315kVA及以下者为25kPa压力；400kVA及以上者应承受20kPa压力。
（3）变压器须进行密封试验，历经12h应无渗漏和损伤，其试验压力以下：
①通常结构油箱应承受40kPa压力；
②波纹式油箱结构：315kVA及以下应承受20kPa压力；400kVA及以上应承受15kPa压力。
（4）变压器不带滚轮，但油管及其它设施应高于本体底板。
（5）变压器应在油箱下部壁上装有密封取油样阀。
（6）安装在户内变压器油箱底部应按国家标准要求装有排油装置。
（7）变压器铁心和金属结构零件应经过油箱可靠接地。接地处应有显著接地符号或“接地”字样。
（8）波纹油箱还应符合JB/T 10319要求。
5.2.3.4 套管
（1）套管类型： 纯瓷套管
（2）套管额定电压：应和变压器额定电压相适应
（3）套管额定电流：应和变压器最大负载能力相一致
（4）套管试验电压：套管在干、湿条件下应能承受表10要求试验电压。
表5.2.3.4 套管在干、湿条件下应能承受试验电压
额定电压
kV
额定短时工频耐受电压(有效值)
kV
额定雷电冲击耐受电压(峰值)
kV
内绝缘
外绝缘
全波
截波
10
37
30
75
85
注：雷电截波冲击耐受电压试验仅在有要求时进行。
（5）套管接线端子连接处，在空气中对空气温升小于55K，在油中对油温升小于15K；
（6）套管安装位置和相互位置距离应便于接线，而且其带电部分之空气间隙，应能满足GB 1094.3要求。
5.2.3.5 变压器油
变压器油应是满足GB 2536标准矿物油（油闪点不能低于140°C），除抗氧化剂外，不得加任何添加剂。其击穿电压：≥35kV、介质损耗因数tanδ(90℃)：≤0.5%。
5.2.3.6 油保护装置
（1）油变应装有储油柜（密封式配变除外），其结构应便于清理内部，其容积应确保在最高环境温度和许可负载状态下油不溢出，在最低环境温度和变压器未投入运行时，装在储油柜一端油位计应有油可见。
（2）储油柜应有注油、放油和排污油装置，并应装设带有油封吸湿器。
（3）变压器储油柜应采取防油老化方法，以确保变压器油不和空气相接触。
5.2.3.7 安全保护装置
1）气体继电器
(1) 容量800kVA及以上配变应有气体继电器。
(2) 配变安装气体继电器，其接点容量大于66VA(交流220V或110V)，直流有感负载时，大于15W。
(3) 气体继电器安装位置及其结构应能观察到分解出气体数量和颜色，而且应便于取气。
(4) 积聚在气体继电器内气体数量达成250～300mL或油速在整定范围内时，应分别接通对应接点。
2）压力保护装置
(1) 容量800kVA及以上配变应有压力保护装置。
(2) 对于密封式配变，均应装有压力保护装置。
(3) 变压器应装有压力释放器，应可靠动作。
3）油温测量装置
变压器应有供温度计用管座。管座应设在油箱顶部，并伸入油内120mm±10mm。
4）冷却装置
散热器数量及冷却能力应能散去总损耗所产生热量。
5.2.3.8 油漆和防锈要求
变压器油箱内外及附件除有色金属和镀锌铁件外，全部金属件均应除锈喷漆，油漆含有自防污能力，并采取方法预防运输和吊装中漆层剥落和变质。
5.3专业接口要求
5.3.1 电气一次接口
对于容量在315kVA及以上配电变压器，其接线端子应采取铜排制作。
5.3.2 电气二次接口
油浸式变压器安全保护装置二次端子图以下所表示：

图5.3.2 安全保护装置二次端子图
5.3.3 土建接口
对于油浸式变压器，如箱底焊有支架，其焊接位置应符合下图要求。

图5.3.1 箱底支架焊接位置（面对长轴方向）
说明：
图中C尺寸可按变压器大小在以下值中进行选择：300mm、400mm、550mm、660mm、820mm、1070mm。

6★试验
变压器应根据GB1094.1～5、10、11等相关国家标准和行业标准要求项目、方法进行试验，并按提供试验结果汇报（含电子版），且各项试验结果应符合本标准相关要求。
6.1 出厂试验
6.1.1 绕组直流电阻测量；
6.1.2 电压比测量和联结组标号检定；
6.1.3 短路阻抗和负载损耗测量；
6.1.4 空载电流和空载损耗测量；
6.1.5 绝缘电阻测量；
6.1.6 绝缘例行试验（GB 1094.3），包含外施耐压和感应耐压试验；
6.1.7 密封试验(对油变)；
6.1.8 绝缘油试验(对油变)。
6.2 型式试验
除了上述常规(出厂)试验项目外，还应进行以下试验项目：
6.2.1 雷电冲击试验；
6.2.2 温升试验；
6.2.3 声级
