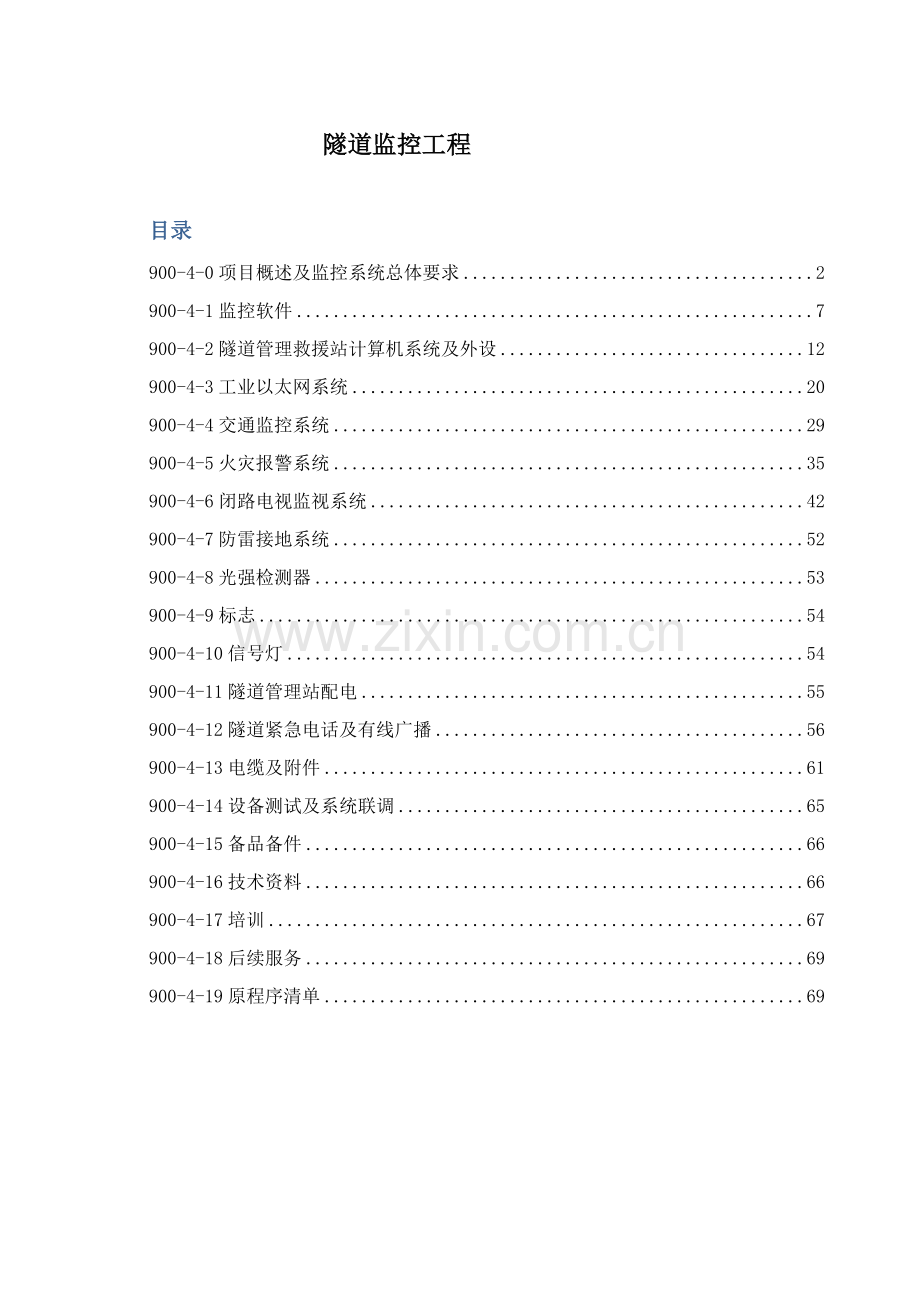

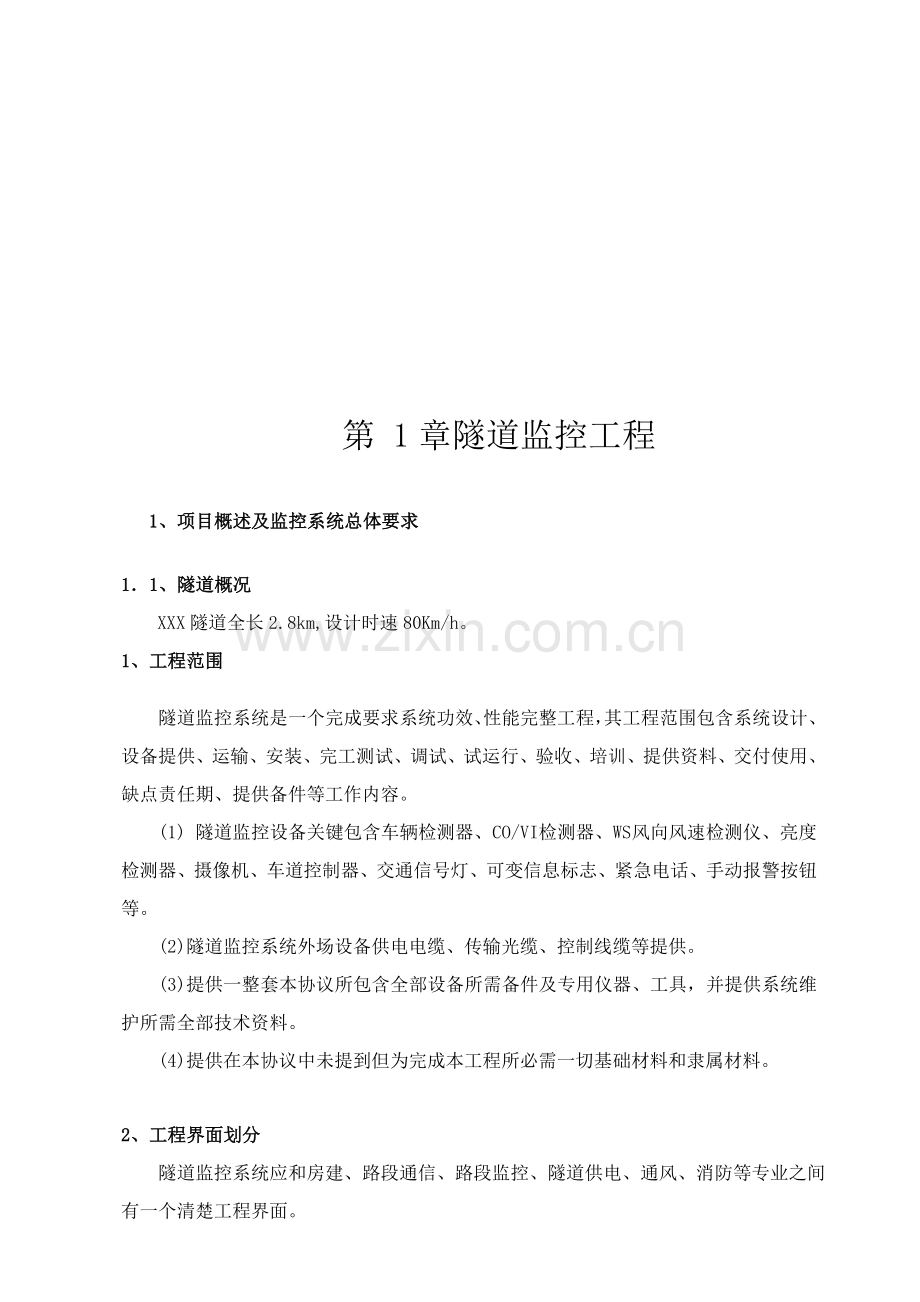

隧道监控工程 目录900-4-0项目概述及监控系统总体要求2900-4-1监控软件7900-4-2隧道管理救援站计算机系统及外设12900-4-3工业以太网系统20900-4-4交通监控系统29900-4-5火灾报警系统35900-4-6闭路电视监视系统42900-4-7防雷接地系统52900-4-8光强检测器53900-4-9标志54900-4-10信号灯54900-4-11隧道管理站配电55900-4-12隧道紧急电话及有线广播56900-4-13电缆及附件61900-4-14设备测试及系统联调65900-4-15备品备件66900-4-16技术资料66900-4-17培训67900-4-18后续服务69900-4-19原程序清单69第 1章隧道监控工程1、项目概述及监控系统总体要求11、隧道概况XXX隧道全长2.8km,设计时速80Km/h。1、工程范围隧道监控系统是一个完成要求系统功效、性能完整工程，其工程范围包含系统设计、设备提供、运输、安装、完工测试、调试、试运行、验收、培训、提供资料、交付使用、缺点责任期、提供备件等工作内容。 (1) 隧道监控设备关键包含车辆检测器、CO/VI检测器、WS风向风速检测仪、亮度检测器、摄像机、车道控制器、交通信号灯、可变信息标志、紧急电话、手动报警按钮等。 (2)隧道监控系统外场设备供电电缆、传输光缆、控制线缆等提供。(3)提供一整套本协议所包含全部设备所需备件及专用仪器、工具，并提供系统维护所需全部技术资料。 (4)提供在本协议中未提到但为完成本工程所必需一切基础材料和隶属材料。 2、工程界面划分隧道监控系统应和房建、路段通信、路段监控、隧道供电、通风、消防等专业之间有一个清楚工程界面。 3、报价要求 (1)分别按隧道监控设施名称、规格型号、产地、制造商等提出具体分项设备单价和总价。 (2)各系统所需软件单价和总价。 (3)定制设备具体报价。 (4)多种设备所需附件，消耗品和备件分项名称、单价、数量及总价，消耗品及备件应最少满足3年使用和维护需求。 (5)安装材料（如：多种规格机箱、电缆、型材、管材、连接件、紧固件、电缆支架等）要求列出分项名称、型号及规格、数量、单价和总价。 (6)专业测试工具名称、型号、厂家、产地、单价及总价。 (7)专用工具分项名称、数量、单价及总价。 (8)技术资料清单及价格。 (9)对定制非定型设备及特殊、专用设备分别列出单价分析表。 4、标准 (1)为确保本工程选择设备优异性、系统工作可靠性，系统及系统关键设备应根据国家交通行业和中国国家标准或国际通用标准设计，无标准可参考部分，可选择能代表现在优异水平标准产品。 (2)承包人能够推荐其它习惯采取标准，推荐标准只有在业主同意后才能使用。 (3)不管承包人采取何种标准设计、生产、施工，全部必需确保交通监控系统安全、可靠地运行，并满足本规范要求操作、使用要求和功效要求。5、监控系统功效(1)隧道交通监控系统必需符合贵州省交通监控系统相关要求，并为实现和上级管理机构联网运行目标，承包人应在系统方案设计、设备选型、数据格式、传输协议、控制标准及命令格式等方面充足考虑和上级监控分中心系统兼容和联网等。 (2)检测隧道洞内能见度参数，依据能见度参数来确定此时洞口限速值相关交通信息。承包人应依据国家相关标准或国际相关标准、相关理论或其经验提供控制方案，包含能见度分成多个等级，每个等级对应限速值，而且在软件中应可灵活修改参数。对于人工公布文字信息，承包人应列出部分常见信息。 (3)含有些人工输入功效，可针对紧急电话、巡查车、养护部门、路政部门送来多种隧道维护、事故等信息进行人工输入，包含事故发生时间和终止时间、地点、类型、事故检测手段、事故处理过程中采取监控方法、事故描述等。 (4)隧道照明将依据亮度检测器检测参数、结合此时隧道运行情况（正常、堵塞、火灾等）进行自动控制。 (5)经过设在隧道洞口和隧道内摄像机进行监视并录像、确定区域内交通情况。 (6)可监视隧道通风系统、照明系统工作情况。 (7)利用设在隧道内 CO/VI检测器检测该区域环境情况，并对通风系统进行对应控制提供必需参数。 (8)利用车辆检测器对交通量、平均车速、拥有率等参数进行检测，经过运算可得出交通拥挤、阻塞（多个等级）、事故或车辆故障，并可进行报警，承包人应具体说明其采取算法及对应控制方案。 (9)利用设在隧道内手动报警按钮手动检测上传隧道内火灾信息。 (10)当检测到隧道内有火灾、交通阻塞、紧急电话报警时，可自动切换对应摄像机显示画面并录像。 (11)经过摄像机确定隧道内事件情况后，系统可自动提醒控制方法，待人工确定后即可公布信息，也可人工重新设定控制命令。 (12)依据不一样事件类型和发生位置，系统应有对应唯一控制方案，承包人应提供控制方案说明。(13)可经过可变信息标志、洞口交通信号灯、车道控制器等设施进行信息公布。 (14)在出现交通异常或事故情况下，值班员可经过指令电话调度巡查车辅助控制。 (15)对于控制命令自动提供，但公布时应由值班员经过其它手段确定后再进行人工公布；考虑部分特殊情况，比如值班员不在时，系统将设置一个延迟时间（参数在线可调），延迟时间到了系统将自动公布。 (16)对于以下设备工作状态和设备故障信息应在监控计算机和监视屏墙上实时显示，并可对信息公布设备正在显示内容进行显示；手动报警按钮、车辆检测器、可变信息标志、CO/VI检测器、亮度检测器、洞口交通信号灯、车道控制器、紧急电话等。 (17)隧道监控中心可对隧道图像进行控制、切换显示及录像，并确保在隧道出现异常时可实现单洞全长监视功效。在隧道出现火灾时视频控制系统可依据火灾报警点位置自动切换周围摄像机图像到控制台监视器上显示，并触发视频存贮设备自动录像。 (18)在隧道内发生火灾、交通异常、环境条件异常时，隧道处交通诱导系统（包含洞口交通信号灯、车道控制器、可变信息标志）、风机和照明等系统运行应能确保隧道交通运行安全，全部信号标志是连锁动作，不许可出现矛盾信号显示，实现安全控制功效。 (19)承包人在选择监控系统方案、设备、软件、数据库结构和格式等应和上级监控系统统一，以实现设备联网和软件兼容。 (20)综合化联动化：隧道监控系统应能含有综合隧道内全部机电设备、各串口设备及电力设备、各子系统监控计算机等，提供全方位综合化联动控制功效。隧道监控系统能充足考虑到隧道机电设备管理和维护要求，能提供隧道智能监控和隧道机电设备管理和维护一体化系统远期处理方案。6、监控系统总体控制方案 (1)对于本项目隧道监控系统，承包人应从可靠性、优异性、经济性等诸方面综合考虑，要求采取 ACU控制及现场数据采集。 (2)在隧道内设置区域控制器，隧道内区域控制器经过光纤、以太网交换机组成以太网光纤环网。 (3)承包人应提供具体总体控制方案，包含控制系统网络结构，现场数据采集及现场设备控制方法：数据、图像信号等传输方案等。7、监控系统联网要求 (1)监控数据传输：隧道变电所区域控制器经过光端机和通信系统传输光缆将数据传输至隧道监控管理中心。(2) 隧道内摄像机图像利用数字非压缩远端输入模块经过光缆将图像传至监控中心，在监控中心可将上传图像接入隧道值守点内设置视频图像控制平台，并切换输出图像作为当地监控图像。隧道监控中心以上等级图像传输及控制全部采取数字化方法，操作人员可经过工作站实现对摄像机控制和对图像调用。8、信息体制组成象湖隧道隧道机电为二级管理模式，监控中心、隧道变电站。象湖隧道变电所现场不设技术管理人员，交通正常情况下现场不做技术操作，可完全实现无人值守。隧道监控中心为本协议段隧道营运管理设施控制中心，负责隧道交通监视和交通控制、交通巡查及日常养护。经过工业以太网连接区域控制器采集隧道内全部现场设备数据信息；接收隧道内外上传图像信息；接收隧道紧急电话信息、隧道火灾事故报警信息、隧道环境信息、隧道照明及通风机运行信息和各隧道变电所运行信息，进行分析、处理，并经过区域控制器向隧道内现场设备公布控制信息。隧道运行监控子系统关键包含以下多个方面：中央控制子系统、工业以太网子系统、闭路电视监视子系统、紧急电话子系统、交通检测和控制子系统、火灾报警子系统、和防雷接地子系统。 2监控软件 2.1、软件组成 (1)系统支撑软件 用户机操作系统（用户机自带）； 数据库软件； 防病毒、杀病毒软件； 未列明，但系统软件运行所必备支撑软件。 (2)应用软件 隧道监控软件； 通信软件； 彩色图形软件； 火灾报警软件； 紧急电话软件； 通风照明消防控制软件； 未列明，但满足系统功效要求所必备应用软件。 (3)规范中未列明，但使监控系统正常运行所必备和业主运行管理(由业主在项目实施阶段提供，其费用包含在总价中)需要软件。投标人在投标文件中必需具体写明监控系统软件组成和功效，并提供各应用软件处理步骤图。2.2、基础要求本节规范要求承包人应为监控系统提供满足下列要求软件程序，方便使监控系统能够正常、可靠、高效地运行： (1)监控系统软件要求网络内各计算机能依据用户权限相互调用界面，但通常情况下各计算机根据招标文件要求功效划分。 (2)监控系统软件应是适适用于本工程监控系统集成、完成监控系统功效要求、并含有扩充功效软件； (3)承包人应在正版软件上开发监控系统应用软件，同时应该为监控系统提供正版操作系统平台、数据库、开发软件工具、防/杀病毒软件等必备软件； (4)软件采取模块化结构，移植、扩充便利。应有容错程序，以确保系统出现小故障时，不至于重新开启或死机。系统应含有快速重新编排及输入更新模块能力，而不需要产生一个全新系统。它能开启一个新模块，能使干扰降到最低。假如新模块不能正常运行，系统有能力恢复旧模块； (5)监控系统软件应能经过电力监控软件实现对下端电力设备状态监视和控制，所以监控系统软件应和电力监控软件统一数据格式，实现数据交换，电力监控软件应能识别和响应监控系统软件下达控制指令。此部分软件开发费用包含在总价当中，由本标段承包人负责开发完成。 (6)计算机和操作员之间应采取图形用户界面(GUI)，含有良好图标按钮、菜单选择和图形显示等视窗访问环境； (7)人机界面要求美观、简练、易操作，颜色配比及背景协调，避免值班人员产生眩目和疲惫感。后台软件应采取模块化结构，移植、扩充方便，各模块之间完全平滑过渡，可自动实施监控步骤； (8)人机界面中多种图标、文字均为汉字显示，应采取国家标准 GB2312汉字显示。汉字输入方法应为中国大陆流行汉语拼音或五笔字型输入法； (9)系统软件平台应该是可靠性高、含有容错、自诊疗、纠错能力，不会因为软件本身故障，而造成交通监控系统运转异常。含有二次开发、修正应用软件能力； (10)系统提供全方面抗病毒保护模块，把因病毒造成影响降至最低； (11)系统应含有分级保密功效，不一样等级管理人员掌握不一样口令，依此口令进入系统实施不一样等级权限，在一定程度上实现系统保护。不许可其它软件拷入和操作； (12)软件应易于学会且方便键盘或鼠标操作。使用者实施操作指南不用任何程序语言知识，便能方便灵活地操作系统； (13)监控系统应用软件应符合中国软件开发标准要求，承包人应提供整套软件程序具体框图、源程序和源代码。软件中注释代码量不少于总代码量10%； (14)监控系统软件应能和省中心、分中心软件实现通信； (15)软件含有系统联动、控制预案等技术； (16)计算机控制系统软件应根据必需优先权编辑，优先权次序提议以下： 高等级：处理实施子系统开始、停止、命令、报警、事件和紧急操作； 中等级：处理实施编程功效、图形显示、监视屏墙运行、数据编辑和协定； 低等级：处理实施管理功效、动向统计和日、月、年统计。承包人应提交警告、事件、操作优先权次序表，报业主和监理工程师同意后编入系统软件。2.3、软件功效要求软件功效应包含下列功效，但不限于下列功效(最少包含满足本工程需求功效)。 (1)系统支撑软件 操作系统 操作系统应含有多任务处理能力。 提供多级系统容错能力。用户机宜采取 Windows XP Professional或正版 Windows 7最新版本操作系统等。 数据库管理 数据库日常维护和网络系统管理； 数据库安全性和网络用户管理； 系统参数配置； 交通监控系统系统对时设定服务； 交通监控系统数据库历史统计备份服务； 交通监控系统数据库灾难性恢复服务。 数据库宜采取 Microsoft SQL Server 标准版、SQL Server等。 (2)应用软件 隧道监控软件 采集隧道区段数据实时显示模块； 各设备管理、控制模块； 事小说件处理模块； 可变信息编辑、公布模块； 设备运行状态检测模块； 异常数据状态报警模块； 交通事故预案模块； 隧道检修预案模块； 数据统计分析模块； 报表分析打印模块。 通信软件 按系统参数设置周期，以轮询方法读取外场检测器采集数据； 协调监控分中心下发多种指令； 按自检程序设置周期(可调），以轮询方法读取外场设备工作状态,立即响应外场设备触发事件,反应外场设备运行状态及线路状态； 设置外场通信端口和参数； 通信计算机软件应设计有针对多种外设通信监控界面，方便于调测及维护； 通信程序应含有稳定、适用性强及可扩展性。 彩色图形软件 背景路况图形显示模块(能实时显示外场设备状态、位置等信息)； 外场(隧道)采集数据实时显示模块； 外场设备(隧道设备)故障显示模块。 火灾报警软件(由火灾报警厂家提供配套软件，需确保兼容性) 火灾报警管理模块； 隧道火灾救援预案模块。 紧急电话软件(由紧急电话厂家提供配套软件，需确保兼容性) 紧急电话管理模块。 通风消防控制计算机软件 通风控制模块； 照明控制模块； 消防控制模块；要求以图形方法显示通风、照明、消防控制方案，并能进行模拟演示。监控计算机接收信息，经软件实时处理后，以图形方法在显示器、监视器上显示出来。具体显示内容及图形显示方法(最少应包含路线监控模拟显示、隧道照明模拟显示、隧道通风模拟显示、隧道监控模拟显示等)将由承包人提出具体方案，在取得监理工程师和业主认可后方可实施。 2.4、运行方法 (1)菜单方法用户接口应提供一整套菜单，值班员可依据菜单提醒完成对系统操作和管理，各级菜单全部应有明确提醒、帮助功效，便于操作人员掌握。 (2)图形方法经过以窗口为基础图形界面来运行系统，在屏幕上能够同时出现多个窗口，窗口能够牵动、局部放大或整体缩小，其它窗口隶属于主窗口。隧道监控计算机应采取电子位图反应高速公路沿线设施得地理信息。在彩色图形计算机上能生成显示具体路线图为基础路况背景图，静态显示包含地形、地物、道路、隧道、河流、地面结构物及沿线相关设施，如服务区、管理所、养护工区、医院等。沿线监控外场设备(含紧急电话)以图标形式部署在沿线，用鼠标点击某设备图标即可得到设备实时采集数据或实时显示状态。能够绿、红、黄颜色动态显示设备正常、故障及待机状态(紧急电话绿色表示正在使用)，若设备故障将自动弹出报警小窗口(示出报警大致原因)，同时设备图标显示红色即故障。在交通监控计算机上应对多种事故、故障情况有具体统计，值班员交接班时应首先浏览仍存在故障、未处理完事故等，方便安排工作。监控系统应用软件具体设计、步骤图、菜单及报表内容、格式、路线图及设备图标等，应在设计审查阶段由承包人提出方案，和业主或监理工程师协商确定。 3、隧道管理救援站计算机系统及外设3.1、服务器 (1)监控服务器 单路双模块冗余机架式服务器，CPU、电源、内存、硬盘、I/O控制组件均采取冗余配置，可靠性达成99.999%以上；性能不低于：4核 Intel Nehalem Xeon E5504 2.0GHz； 4 MB L2 高速缓存； 16 GB DDR3 800MHz DIMM内存； 内置双口 10/100/1000 自适应网卡一对； 一对10/100M VTM网络管理端口； 最多可配置16块SAS 2.5”硬盘，可选15 K (73 GB, 146 GB)或7.2 K (500 GB)不一样规格硬盘。其中一对为系统盘，其它全部作为数据盘(系统内置RAID1)。共有4个PCI-E插槽（半高），一期容量6*500GB； 4 USB, 2 COM, 1 VGA 显示器接口, 1个DVD-R/W光驱；显示器：19”液晶显示器； 配置故障安全软件、数据库软件、Windows Server 简体汉字标准版； 服务器应为原装出厂整机； 含必需网络线、服务器安装机柜。（2）事件检测服务器 机架式企业级服务器 处理器：标配2个XeonX5660处理器； 三级缓存：12MB； 内存：标配内存DDR 3 8GB，可扩充至192GB，18个DDR3插槽； 硬盘： 6块500 GB服务器专用硬盘，热插拔； 磁盘阵列卡：连接8个SAS/SATA硬盘, 支持64位LBA； 光驱：DVD刻录光驱； 网络控制器：4千兆接口； 标准键盘、鼠标； 显示器：19”液晶显示器，分辨率12801024； 电源：750W，热插拔，双电源(冗余)。（3）视频传输管理服务器 双英特尔 至强E5430四核处理器2.66GHz； 4GB内存，含有高级ECC功效，最大可扩充至16B； 智能阵列 E200/128MB 控制器； 21T 热插拨 ULTRA2 SCSI 硬盘； 冗余热插拔电源； 19”液晶显示器，分辨率12801024； 标准键盘、鼠标； 集成双通道NETRAID磁盘阵列控制器，支持RAIDI1、3、5； 集成双个ULTRA2 SCSI 控制器； 10/100/1000MB以太网卡2； 16倍速DVD。（4）视频存放服务器 和视频数字矩阵采取直连方法； RAID 0、1、3、5、6、10、50、60、JBOD管理方法； 冗余电源热插拔； 网络输出：4个千兆网口，支持多网口绑定，支持带宽预留； 64位四核处理器，高速缓存2GB，可扩充； 双电源冗余供电，支持电源自动故障切换； IP SAN组网，支持交换功效； 支持Windows/Linux系统； 意外断电不会造成操作系统损坏； 循环录像功效，支持硬盘自动覆盖，录像时间不少于30天； 磁盘接口：SATA I /II , 支持16个热插拔盘位； 存放容量：见工程量清单； 传输带宽：4000Mbps； 19英寸机架结构。3.2、计算机因为计算机设备更新换代较快，下列计算机设备性能和技术指标仅为参考，计算机设备应该依据招标期间市场主流产品技术指标确定。 (1)隧道监控计算机 CPU：Intel 酷睿 i7(四核)或以上，主频3.0GHz； 内存：4GB，DDR3； 硬盘：1T，SATA ； 网卡：100/1000Mbps以太网卡； 显示器：23液晶，分辨率19201080，对比度为1000：1，显示模式为16：9； 标准USB接口键盘、鼠标； 显卡：独立显卡， 1G； DVD-ROM：16倍速。(2)电力监控计算机配置同隧道监控计算机。 (3) 紧急电话及广播工作站配置同隧道监控计算机。(4)隧道通风照明工作站配置同隧道监控计算机。(5)火灾报警工作站配置同隧道监控计算机。(6)图像处理工作站配置同隧道监控计算机。(7)视频控制工作站配置同隧道监控计算机。(8)事件检测工作站配置同隧道监控计算机。(9)网络管理工作站配置同隧道监控计算机。(10)现场控制工作站配置同隧道监控计算机。(11)现场火灾工作站配置同隧道监控计算机。(12)现场视频工作站配置同隧道监控计算机。(13)紧急电话控制台 系统容量：256对（可扩充至 512对）； 语音频率：3003400Hz； 和分机光接口工作波长：1310/1550nm； 光模块发射功率：-6dBm； 光连接器：FC/PC； 数字录音时长：H （满后自动覆盖）； 主机：AC22010% 50Hz1Hz； 功耗：500W； 使用环境：湿度 30%85%； 接口：10M/100M，RS232/422，RJ45，22W； 系统接地：4； 其它技术性能指标：满足 JT/T8200-93和 QB440305M1831-标准； 管理终端应不低于以下指标： CPU：双核处理器，主频2.13GHz； 内存：1GBDDR，可扩展至8GB，2MB高速缓存； 硬盘：250GB（7200rpm）； 网卡：10/100/1000M自适应； 集成声卡； 光盘驱动器：16倍速DVDROM； 标准键盘、鼠标； 最少含有一个PCIExpress(16)显卡插槽，一个PCIExpress(8)插槽，4个传统PCI插槽； 显示器：22寸液晶显示器，分辨率 12801024，符合绿色能源标准； 1个并口、1个串口、1个IEEE1394接头(选件)、1个RJ45接口、2个以上USB2.0接口等。3.3、 激光打印机 打印尺寸： A4幅面； 打印速度：20ppm； 最高分辨率：600dpi600dpi； 打印内存：48MB； 带有10/100M自适应以太网接口和网络打印模块。 打印机应为厂家产品型录上可查到型号，并为原装出厂整机。3.4、 数据三层以太网交换机 类型：可堆叠三层交换机，符合YD/T 1099-以太网交换机技术要求； 支持标准和协议：IEEE802.1d、IEEE802.3、IEEE802.3u、IEEE802.3x、IEEE802.3z、IEEE802.1Q、IEEE802.1P、OSPF等； 端口配置：不少于图纸数量表中要求数量； CPU RAM64MB，闪存8MB； 交换容量32Gbps，端口容量4.4Gbps，包处理能力（2/3) 17Mbps； 组播：支持GMRP、IGMPSnooping协议； MAC地址表：1个 VLAN：可配置4K个VLAN，支持VlAN Trunk； 网管：支持RMON、SNMP、Telnet基于WEB界面管理等。3.5、 46 寸液晶LED显示器 屏幕对角线： 46 寸； 屏幕分辨率： 19201080P； 激活显示面积： 1018.08(H)X 572.67(V)； 色饱和度： 97%； 亮度： 700 cd/； 对比度： 3000：1； 刷新频率： 120Hz； 显示颜色： 10bit 10 亿色彩； 观看视角： 178 度；双边总拼缝： 18mm； 输入接口： 复合视频，色差分量，S-VIDEO, VGA，DVI，HDMI； 信号格式： NTSC、PAL、480P、576P、720P、1080I、1080P； 控制接口： 红外遥控器及RS2323.6、 22监视器 可视面积：21.5/22英寸(宽屏)； 屏幕百分比：16：9/16：10； 亮度：250：1； 对比度：1000：1； 响应时间：5ms； 最好分辨率：19201080/16801050； 输入连接：模拟接口(15针 D-Sub)； 可视角度：170/160。37、 拼接屏控制器液晶拼接屏用来将GIS系统、计算机彩色图形显示器画面、电视监视器画面和录像内容投影放大显示。系统组成：液晶拼接屏拼接显示方法详见工程量清单和招标图纸。系统由多块液晶拼接屏、一套多屏拼接处理器、拼接控制软件组成。系统功效：支持多路视频信号、计算机RGB信号输入；可经过网络输入局域网内任一台工作站显示器画面；可在每块屏幕上独立显示一幅视频图像；整个拼接屏幕墙应可被看作一块没有分隔虚拟屏，画面可整屏显示，也可分屏显示，可灵活开启窗口，任意定义画面尺寸；每个画面能够在整个屏幕墙上自由缩放、移动、漫游、不受物理拼缝限制；能够将多路输入信号进行重新组合，再现于投影组合屏上，信号源显示切换过程应无停顿、黑屏现象；能够预先定义数种拼接显示方法，一旦报警事件发生，系统能经过软件触发实施对应拼接显示方法。对液晶拼接屏调整控制功效:经过多屏拼接控制器，计算机网络上任意一台含有控制权限并安装了控制软件工作站和服务器均能够对大屏幕投影整体或单台投影机进行调整控制。权限设置功效:可设置不一样操作权限，不一样权限等级操作者分配有对应等级操作范围，并可统计操作者工作日志。各设备关键技术指标a.液晶屏 图像长宽比：16:9 拼缝：6.7mm 分辨率：1366(H)768(V) 点距：0.7455(H)0.7455(V) 响应时间：8ms 色彩：8 bit，16.7m 亮度：700cd/ 对比度：3000:1 色温：10000K 可视角度（H/V）：178/178度 显示面积：1018.353(H)572.544(V) 电源：AC 240V，50Hz,5% 功耗：300W（正常工作状态） 电源管理：G:AC100V-240V 50/60Hz；G:5.0A(最大) MTBF：整机大于60000h，能够724h连续运行。b.多屏拼接显示控制器 416（按图配置）路数字DVI投影信号输出，可接416（按图配置）台拼接屏；16路视频输入，2路RGB输入，并可同时显示在大屏幕上。 支持标准视频信号、MPEG-2或MPEG-4信号、RGB信号输入，并含有扩展能力； 支持标准控制信号输入输出。 开放式系统，支持TCP/IP协议，可直接和100M以太网连接，支持10M/100M自适应，提供最少1个10/100M自适应网口； 整个显示墙对于拼接控制器相当于一个虚拟屏，不存在任何屏幕物理界限问题，任何显示图像均能够在整个显示区域内任意拖动、缩放等； 可在任意位置打开多个活动窗口，每个视频窗口均为实时、真彩显示，且能在整个屏幕上移动、缩放，或对视频窗口尺寸进行调整；每个视频窗口亮度、对比度和色饱和度等均能单独调整而且不会出现因为视频窗口加大而影响其它工作站图形窗口显示速度； 在屏幕上可同时打开窗口数量不受限制； 系统管理员经过控制终端及视频控制软件能够完成对输入信号选择、图像显示位置、显示方法等设定，也能完成对投影机控制和参数调整； 采取模式存放方法、事先设定多种图像显示模式以供直接调用。3.8、 设备机柜 机房内服务器、网络设备、视频传输和控制设备、存放设备、检测控制器等均放置于19”标准机柜内； 尺寸36U； 框架采取2.0mm厚高强度钢材，最大承重最少为500千克； 全钢化玻璃前门； 前后门及侧板带锁，加强保护效能； 项盖及底座电线进入通道； 滑动层板；高速风扇最少4把； 多功效电源插座最少l组。3.9、 综合控制台、电视墙综合控制台用于放置工作站、打印机等设备。综合控制台按套计列，承包人应依据放置在台上设备数量确定控制台尺寸进行报价，若最终实施控制图尺寸和招标图纸不一致，不得增加报价。选择钢木结合琴式控制台。材料：选择优质冷轧钢板、中密度、实木贴面、金属漆。结构： 全拼装结构，全数控设备加工，可依据需求进行单联、多联等多个组合，并可加工设计成弧形结构。其它配置：AB型托板、电源插座、L支架、线槽。 监视器放在监视器柜上，由监视器柜组成电视墙。监视器柜采取金属材料制造，其结构应考虑便于监视器安装、维修和散热；采取组合方法，表面颜色和机房设备协调。安装稳固、可靠。 因为拼接屏也安装在电视墙中部，所以需要综合考虑电视墙和拼接屏安装方法。 电视墙、综合控制台设计应从人机工程学角度出发，最大程度地吸引值班员注意力和减轻值班员疲惫。电视墙、综合控制台表面应光滑平整，由冷轧钢板或铝合金加工制成，并烤漆涂覆。 电视墙、综合控制台内低压信号电路应和电力电路分开部署并绝缘，两种电路不应相互干扰。 综合控制台配置5把升降转椅（监控用），含在控制台报价中。 控制台单元数量应依据业主现场需求进行调整，费用含在总报价中。 承包人应将每一处电视墙和综合控制台彩色设计效果图送业主和监理审核，获同意后方可订货。4、工业以太网系统 4.1、现场控制骨干网 -自愈式光纤环 (1)工业以太网采取应用层开放 TCP/IP以太网，应用层协议全开放，便于系统扩展和互联，含有良好开放性，工业以太网为对等网络，即环网上 ACU没有主从关系，每个 ACU控制固定区域。 (2)工业以太网采取光纤交换机构建自愈式光纤环网，能确保在出现一个网络断点情况下自动恢复网络连接，确保骨干网和上位监控系统数据传输可靠性。传输介质采取单模光纤。 (3)网络协议为 Ethernet TCP/IP ，全开放工业以太网，管理站计算机无需插专用以太网卡或专用接口软件即可接入，大大提升了网络透明性和开放性，也确保了网络兼容性和易于扩展。 (4)各区域控制器采取 ACU和 I/O模块，经过以太网模块，挂接在 Ethernet TCP/IP 骨干以太网交换机上。 (5)光纤交换机为工业级以太网交换机，1000 Mbps，确保供电可靠性，符合工业级认证标准。 (6)光纤交换机支持采取单模光纤构建自愈式环网。 (7)光纤交换机支持冗余功效，可实现跨网冗余连接。 (8)交换机支持 SNMP，含有简单网管功效。 4.2、隧道监控系统区域控制器以太网接口 (1)采取全开放 Ethernet TCP/IP 协议。 (2)通讯速率：1000Mbps，全双工。 (3)支持对 ACU以太网编程。 (4)带有 10/100/1000 Mbps RJ45接口。 (5)支持 FINS命令、支持 EMAIL等功效。 (6)工作温度：-4085。 (7)金属，无风扇设计。4.3、 区域控制器 (1)CPU模块负责区域控制器程序控制和程序存放，同时提供必需网络接口。 (2)CPU模块分别控制总线通讯、程序运算、网络通讯处理等，含有高速运算、并行处理能力。 (3)CPU模块内置存放器扩展插槽，便于扩展多种类型存放器。采取内存扩展插卡备份程序，能够预防电池缺电造成程序丢失。 (4)ACU区域控制器应提供给用层开放 10/100Mbps TCP/IP以太网接口模件。 (5)I/O板:具体点数由各隧道各子系统确定，具体见施工图配置清单。 (6)AI板：具体点数由各隧道各子系统确定，具体见施工图配置清单。 (7)通讯接口：由各隧道各子系统确定，具体见施工图配置清单。 (8)电源：220VAC10，50Hz3。 4.4、工程范围区域控制器分别安装在隧道洞内、变电所内。承包人应提供： (1)提供区域控制器； (2)提供以太网交换机； (3)提供单模光纤及尾纤（可和闭路电视系统共用光缆）； (4)监控外场设施所需控制电缆； (5)规范中未要求不过为了完成本工程所必需材料及工作。4.5、技术指标 1 以太网交换机 可用于组建自愈式光纤环网，能确保在出现一个网络断点情况下不影响整个网络通信，自愈时间小于100ms；工业以太网交换机应采取卡轨式安装，金属无风扇设计，冗余24V直流电源输入；工作温度范围为-4085，电磁兼容性指标应满足工业要求；支持10/100/1000Mbps以太网双绞线、Combo光口。含有可扩展能力，依据实际情况经过配置介质模块最多可达10/100M端口（RJ45）数量5个；支持总线型、星型、自愈环型等网络拓扑结构；技术：支持IEEE802.3，IEEE802.3u,IEEE802.3x；支持FRD快速环网冗余协议，支持最少2个优先级；支持SNMP / DHCP协议；支持VLAN划分；支持IGMPSnooping功效；可扩展环路网络设备数量：不少于55台；处理过程类型：存放和转发；MTBF：30万小时；带网管功效，网管软件应支持汉字操作界面，能够在线生成网络实际拓扑结构；RJ45端口：详见图纸和清单；光纤接口:两个Combo端口；任意两相邻节点间最长距离：单模光纤大于40km；封闭式DIP设计达成防尘需要。有电源故障报警,端口失效报警功效。2 区域控制器隧道内区域控制器采取工业PLC为关键，配置继电器、熔断器等电气元件，和对应现场控制箱组成。工业PLC满足以下要求：采取工业现场总线结构，支持，Profinet、Profibus/DP协议等，含有自定义协议通讯功效块，总线协议，含有和各设备现场总线通讯兼容功效便于模块插拔更换；CPU模块、开关量输入/输出容量，模拟量输入/输出容量均不少于控制功效所需配置要求，并应留有20%备份；用户存贮器容量（字）应和I/O配置相适应，带存贮器插卡（盒），能适应宽温度0 +55；改变；CPU计算能力：采取高速32位RISC CPU芯片容量大于5000点（变电所）/3000点（隧道内），变电所内PLC采取双电源、双CPU结构双机热备机型，确保系统可靠稳定性。技术指标基础指令处理速度：不低于15s/1k或0.05us/每条逻辑指令，程序容量1Mbt数据容量大于1.5Mbt.;隧道内 PLC采取单电源、单CPU结构，确保系统可靠稳定性。技术指标基础指令处理速度：不低于90s/1k或0.06us/每条逻辑指令， 程序容量：不低于128Kbt； 数据容量：大于128Kby；支持高速I/O运算、通讯控制、总线协调管理并行处理。CPU模块提供自带大容量存放器，并可插卡扩展，支持采取Flash EPROM备份用户程序。提供多个输入/输出模块，包含：开关量输入模块、开关量输出模块、开关量输入/输出混合模块、模拟量输入模块、模拟量输出模块、脉冲量输入模块、特殊功效模块
