高速公路污水处理投标文件供货组织设计模板.doc

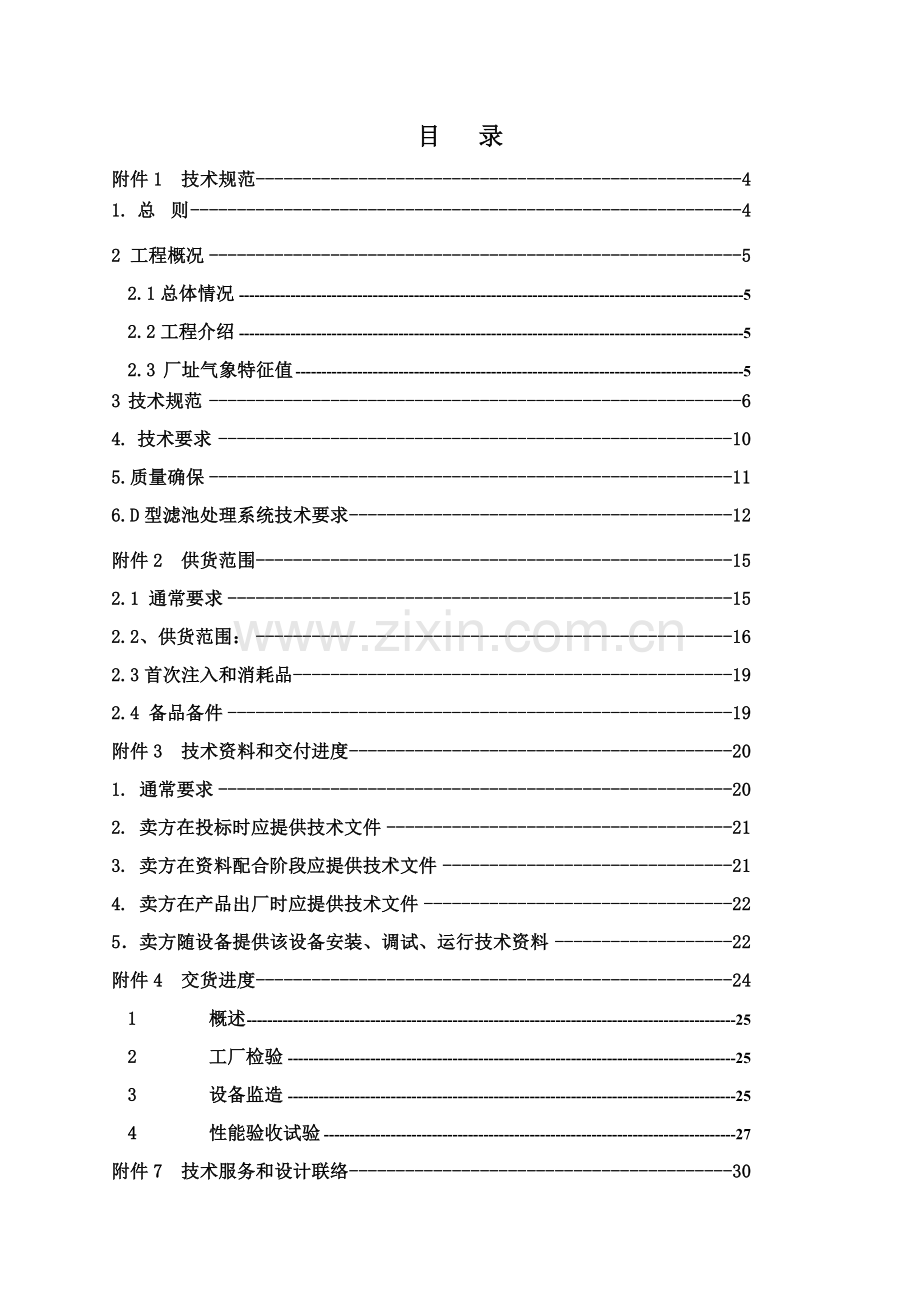

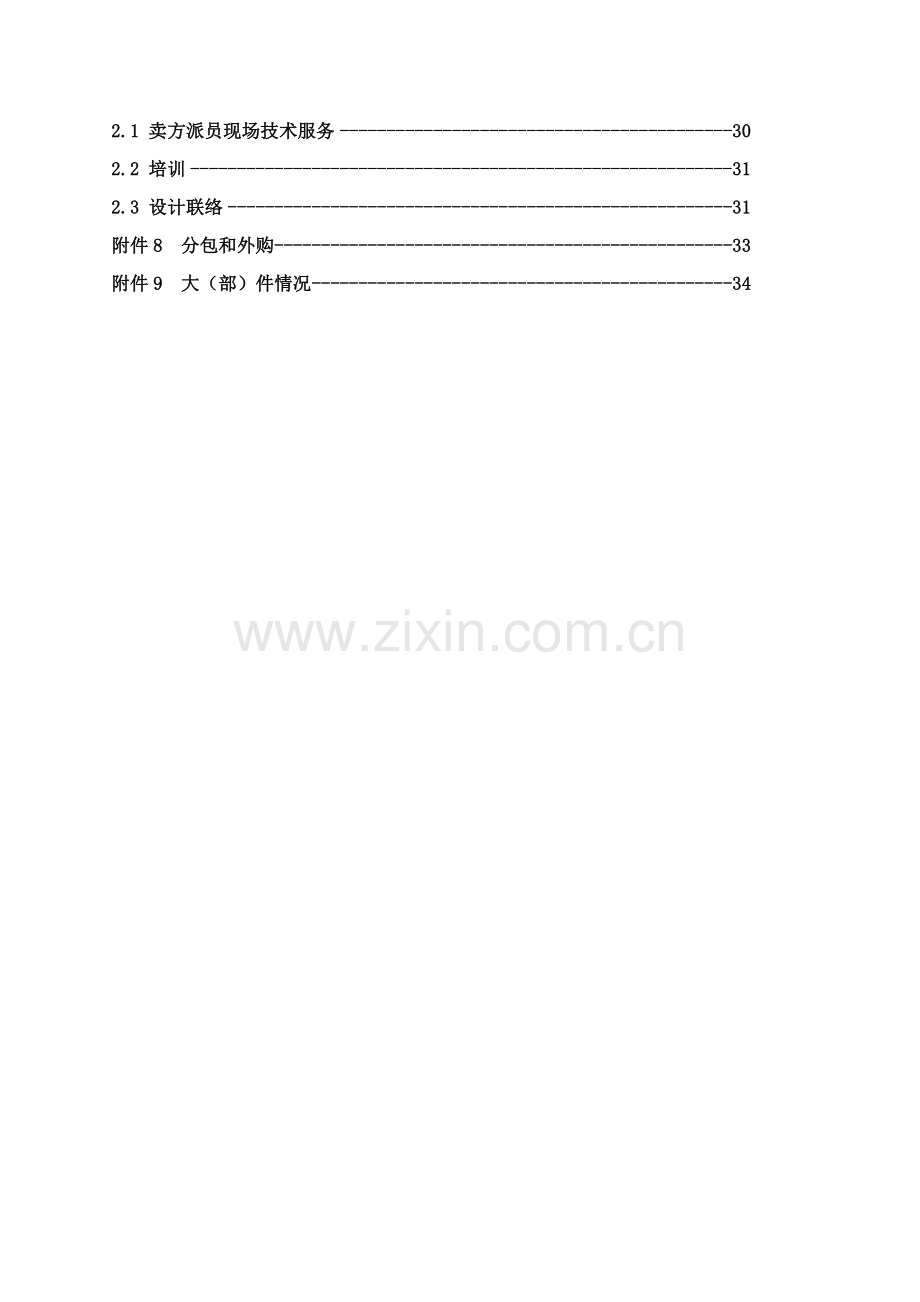

目 录
附件1 技术规范 4
1. 总 则 4
2 工程概况 5
2.1总体情况 5
2.2工程介绍 5
2.3 厂址气象特征值 5
3 技术规范 6
4. 技术要求 10
5.质量确保 11
6.D型滤池处理系统技术要求 12
附件2 供货范围 15
2.1 通常要求 15
2.2、供货范围： 16
2.3首次注入和消耗品 19
2.4 备品备件 19
附件3 技术资料和交付进度 20
1. 通常要求 20
2. 卖方在投标时应提供技术文件 21
3. 卖方在资料配合阶段应提供技术文件 21
4. 卖方在产品出厂时应提供技术文件 22
5．卖方随设备提供该设备安装、调试、运行技术资料 22
附件4 交货进度 24
1 概述 25
2 工厂检验 25
3 设备监造 25
4 性能验收试验 27
附件7 技术服务和设计联络 30
2.1 卖方派员现场技术服务 30
2.2 培训 31
2.3 设计联络 31
附件8 分包和外购 33
附件9 大（部）件情况 34

附件1 技术规范
1. 总 则
1.1本技术协议适适用于绿原工业园区2×135MW燃煤热电联产工程地埋式生活污水处理设备及其附件，它提出了该设备功效设计、结构、性能、安装和试验等方面技术要求。
1.2本技术协议提出是最低程度技术要求，并未要求全部技术要求和适用标准，卖方应提供一套满足本协议文件和所列标准要求高质量产品及其对应服务。对国家相关安全、环境保护等强制性标准，必需满足其要求。卖方如对本技术技术协议有异议，应以书面形式明确提出。
1.3卖方须实施本技术协议所列标准。有矛盾时，按较高标准实施。卖方在设备设计和制造中所包含各项规程，规范和标准遵照现行最新版本标准。
1.4协议签署1个月内，按本技术协议要求，卖方提出协议设备设计、制造、检验/试验、装配、安装、调试、试运、验收、运行和维护等标准清单给买方，由买方确定。
1.5设备采取专利包含到全部费用均被认为已包含在设备价中，卖方确保买方不负担相关设备专利一切责任。
1.6投标人所提供产品，是技术和工艺成熟优异，并有多台同类产品已投产经过多年连续运行实践已证实是成熟可靠优质产品。
1.7在签署协议以后，买方有权提出因规范标准和规程发生改变而产生部分补充要求，具体项目由买卖双方共同约定。当主机参数发生改变时而引发改变要求，卖方应主动主动配合，且设备不加价。
1.8 对于进口设备应有原产地证实材料和海关报关单，如在使用过程中发觉有虚假行为，必需无偿进行更换，并负担对应损失和后果。
1.9本招标文件为订货协议附件，和协议正文含有相同效力。
1.10 对于卖方配套控制装置、仪表设备，卖方须考虑和提供和DCS控制系统接口，并负责和DCS控制系统协调配合，直至接口完备。
1.11卖方对地埋式生活污水处理设备成套系统设备（含辅助系统和设备）负有全责，即包含分包（或采购）产品。分包（或采购）产品制造商应事先取得买方认可。
1.12卖方在投标文件中未提出异议、偏差、差异，买方均视为卖方接收和同意招标文件要求。
1.13联络方法：设计联络会、传真。日常能够电话及电子邮件方法联络。（但含有法律效力联络方法为设计联络会及传真）。
1.14卖方应明确承诺：签定技术协议3天内，完全可提供满足设计院进行施工图设计所需全部图纸和技术资料（清单见本技术协议对应条款）。
1.15本工程采取KKS标识系统。卖方提供技术文件（包含资料、图纸）和设备铭牌上标识到设备级。管道系统需编至阀门、滤网、仪表及管线。卖方对KKS标识代码唯一性、规律性、正确性、完整性和可扩展性负全责。标识标准、方法由设计院提供。
2 工程概况
2.1总体情况
绿原工业园区2×135MW燃煤热电联产工程计划容量为2×135MW机组。本工程厂址在农二师22团部西南方绿园工业园区内，地处东经86°30′45″，北纬42°8′55″。厂址东北距22团部中心约3.5km，东南距焉耆县约11.5km，西南距库尔勒市约68km，西距南疆铁路约2.5km，距省道206约2.4km，北距园区北边界约2.5km。电厂厂址地面高程平均1059m(高程系为1985年国家高程基准)。
2.2工程介绍
本期工程建设2×135MW燃煤超高压直接空冷供热式汽轮发电机组，配2×490t/h超高压、自然循环、一次中间再热、固态排渣、煤粉锅炉，和对应生产辅助、隶属设施。
2.3 厂址气象特征值
22团气象站是国家通常站，拥有30余年基础资料，其气象参数可靠性是有保障。22团气象站观察场坐标为东经86°32′，北纬42°09′，海拔高度1058.4m。测风仪高度10.5m。
年平均气温： 8.5℃
年平均最高气温： 16.5℃
年平均最低气温 ： 1.3℃
年极端最高气温： 38.4℃
年极端最低气温： -26.9℃
年平均气压： 896.9hpa
年极端最高气压: 924.4hpa
年极端最低气压: 873.7hpa
年平均水气压 7.7hpa
年最大水气压 29.6hpa
年平均相对湿度： 61%
年平均蒸发量： 1408.7mm
年最大蒸发量： 1624.1mm
年最小蒸发量： 1276.4mm
年最大冻土厚度： 82cm
年最大积雪厚度： 22cm
年平均雷暴日数： 10d
年最多雷暴日数： 17d
年平均降水量： 89.5mm
年最小降水量: 24.4mm
累年平均日照时数： 2840.3h
累年平均日照百分率：66%。
累年年平均结冰日数：160次
累年最大1日降雨量：54.1mm，1992年7月4日。
累年最大一次降水量及历时：87.3mm，1992年7月3～7日。
累年最长连续降水日数及其量：87.3mm,1992年7月3～7。
累年一日最大蒸发量：15mm，5月12日。
累年一日最小蒸发量：0.0mm，每十二个月1-2天。
累年逐月气象参数(资料年限1981-)
3 技术规范
整套地埋式生活污水处理设备正常处理能力为2×5m3/h， 抗冲击负荷能力大于正常处理能力120%。处理后水进入工业废水处理系统，最终回用于循环水补充水。
3.1卖方除提供整套地埋式生活污水处理设备外，并负责提供整个工艺系统，平面及高程部署，其关键技术要求以下（整个生活污水处理系统包含全部装置和管道、动力设备、阀门及其附件、管件等）：
(1)要求工艺步骤配置合理，运行安全、可靠、简单易行。
(2)设备内部部署应考虑运行、维修人员操作条件。
(3)各单元设备计算应合理、正确、可靠。
(4)就地控制盘（柜）考虑自动及手动两种方法。
(5)设备进水水质：CODcr≤200ppm，BOD5≤150ppm，SS≤200ppm，氨氮≤60ppm、总磷≤5ppm、含油≤150ppm。
(6)设备出水要求达成《污水再生利用工程设计规范》中循环冷却系统补充水水质控制指标，关键指标为: CODcr≤60ppm，BOD5≤10ppm，氨氮≤1ppm、总磷≤1ppm、含油≤1ppm、游离余氯0.1~0.2ppm（末端）、总大肠菌数≤1000个/L。
(7)整套设备应在长久较低进水水温、水质负荷条件下：CODcr≤100ppm，BOD5≤50ppm，SS≤100ppm，其出水水质完全满足上一条中要求。
(8)卖方应依据进出水水质、水量要求，以生物处理工艺为基础合理设计整套工艺系统。卖方所采取工艺步骤和设备是成熟可靠，并经国家或省部级权威部门判定或同意。整套工艺最少应包含：格栅、污水提升泵、生物处理单元（每套系统最少包含二级）、沉淀池、消毒池、污泥硝化池和污泥提升泵、清水泵、风机等，原水调整水池由买方负责，不属此次投标范围。
(9)整套生活污水处理设备应设置必需就地控制盘（柜），就地控制盘（柜）应预留足够硬接线信号接口，能满足买方程控系统（已另行招标采购）自动控制要求。
(10)地埋式生活污水处理设备应设就地电控柜，设备内全部信号应接至就地控制柜内。就地控制柜应预留足够硬接线信号接口，以满足买方自动控制要求。
(11)设备内部连接管道、阀门、管件等部件材质选择应考虑污水对其有一定腐蚀性，采取不锈钢材质。成套配供全部检测设备仪表应配供对应安装附件（仪表管路、一次门、二次门、排污门）。
(12)系统内电动、电磁阀必需提供阀门状态干节点信号（DPDT）。接点容量要求以下：
项目
220VAC
220VDC
接点闭合
5A
5A
连续带电
5A
5A
接点分断
2.5A
0.5A
(13)地埋式生活污水处理设备应提供全部仪表及附件（包含控制装置至就地仪表电缆），仪表选型应取得买方同意。
卖方在投标时应具体说明生物处理系统每一级BOD5去除率、容积负荷、气水比、停留时间、污泥硝化池储泥时间和计算依据。
买方仅负责提供AC380/220V总电源至卖方提供电控柜，其它相关系统内电气设计均由卖方完成。电控柜防护等级最少应达成IP54。由电控柜至就地设备之间动力、控制电缆均由卖方提供，数量应能满足现场施工要求。
电控柜内相关电气元件选型应和主体工程保持一致，最终由买方给予确定，且不影响商务价格。
(14)对仪表和控制设备要求
地埋式生活污水处理设备应提供全部仪表及附件（包含控制装置至就地仪表电缆），仪表选型应由买方确定。
水池液位采取浮球液位开关；浮球液位开需不少于三个探头。
电磁阀；根据国产优质产品选择。
电磁流量计；根据国产优质产品选择。
就地温度、压力指示仪表根据根据川仪产品选择。
水质分析仪表: 均采取流通式仪表。分析仪表采取国产优质产品，选配并提供流通池等附件。
3.2生活污水处理系统关键工艺：
生活污水→机械格栅→生活污水调整池→污水提升泵→地埋式污水处理设备→清水泵→工业废水调整池
3.3整套系统应便于运行调试，系统停运后可不经调试直接投运。
3.4系统内所配全部转动机械设备（如水泵、风机等）应有良好运行业绩，并获国家或省部级以上优质产品称号。水泵、风机应设防噪减振方法，风机出口采取双层隔音，运行噪音在距风机1m处噪音不超出85分贝，机组许可各方向最大双向振幅不超出76μm。
3.5每套设备设两台污泥回流泵和一台清水泵（两套设备清水泵互为备用），并选择耐腐蚀和耐磨型。每套设备设两台风机，一运一备，安装在地埋设备本体内。水泵、污泥泵、风机、控制阀门等外购设备应由投标商提出3个供货商交买方在评标时确定。
3.6所配电动机和全部电气控制设备应适适用于地埋式安装运行条件，并设有防潮方法。
3.7生活污水处理设备共设两套，它运行和污水提升泵连锁，可一套或两套同时运行。
3.8整套设备和上位程控系统配合，可实现无人值班、全自动控制要求。可依据进水水质、水量改变自动控制系统水泵、曝气、排泥、反洗等全部相关设备，使出水水质达成要求。正常情况，排泥采取定时自控；设备出水母管设流量监测装置，该装置应满足就地、连锁控制和远方监测要求，并有瞬时和累计流量显示功效。清水提升泵依据清水池水位自动控制。风机、水泵可连续运行，定时自动交换，并设有设备故障声光报警，液位超高、过低声光报警。电磁流量计、超声波液位计为国产优质产品。卖方提供全部仪表、阀门驱动装置电源分配，买方仅提供总电源。
3.9 地埋污水处理设备全部采取钢制结构，卖方应确保设备本体刚度和强度满足使用要求，而且留有一定余度。
3.10卖方应做好污水处理设备内、外防腐处理，内、外防腐处理要求应有所区分，对于设备内部管道、管件、阀门等也要进行对应防腐处理。
设备本体内外壁均需喷砂除锈，内壁采取浓浆型环氧沥青防腐涂料，外壁涂防锈漆两道，调和漆两道，面漆两道，颜色由买方确定。
3.11生物处理系统内填料应选择易结膜、易脱膜、轻质、高强度、防腐蚀填料。
3.12 沉淀池采取竖流式接触沉淀池。
3.13生活污水处理设备所包含各类电机防护等级为IP54，绝缘耐热等级F级。卖方应设计并提供电动机内部加热器，以预防电动机停运时电动机内部潮湿和结露。加热器电源应为AC220V。
3.14成套设备整体部署要结构紧凑，占地少，操作简便，维修方便。
3.15卖方要明确对设备基础特殊要求。
3.16生活污水处理一体化设备本体参数（共两套）
机组噪声：≤55dB（A）
外壁钢板壁厚：≥10mm
外形尺寸： 12.2m×2.2m×3m
设备重量：10t
设备运行重量：70 t
污水处理全过程中总停留时间：≥10小时
每十二个月抽泥次数：2次
3.17污水提升泵（每套）
台数：2（1用1 备，配自藕装置）
型号：50WQ10-10-0.75
流量：10m3/h
扬程：10m
功率：0.75KW-2P
备注：带搅拌功效
3.18清水泵（每套）
台数：1
型号： 50WQ15-16-1.5
流量： 10m3/h
扬程：18m
功率： 1.5KW-2P
总数：2台
3.19风机（每套）
台数：2（1用1备）
型号： HC-60S
风量： Q=1.77m3/min
转速： 450 r.p.m
扬程： 4kgf/cm2
功率： N=2.2kW
3.20污泥回流泵（每套）
台数：2
型号：50WQ10-10-0.75
流量： 10m3/h
扬程： 10m
功率： 0.75kw-2p
总数：4台
3.21供电要求：
电压：AC380V
3.22污水调整池进水格栅
设备名称：机械格栅
设备数量：1套
网孔净尺寸:Ф3.5mm-20mm×20mm （支撑网，确保运行时不变形，材质为316L不锈钢）
材质：框架材质为316L不锈钢，网丝及紧固件为不锈钢（1Cr18Ni9Ti）
边框厚度为10mm；宽度 150mm
安装角度：75o
长度：5m（暂定）
宽度：0.8m
电机功率：0.75kW
3.23仪表
3.24.1流量计
安装位置：设备出水母管
测量范围：0-30m3/h
数量：1台
3.25 表面处理和油漆
(1)全部铸铁、碳钢和低合金钢外表面要用合适方法进行基础处理，除去锈迹、油污等污物，以确保设备外表面洁净，并加以油漆。
(2)设备外表面应先涂刷底漆，底漆干后再涂表面油漆。
(3)设备表面油漆颜色由买方确定，供货前买方向卖方提供色标。
(4)卖方应说明这些涂料名称、制造厂家、型号和用以清除这些涂料化合物名称和使用方法。
(5)卖方应列出表面处理和油漆涂装工艺所采取相关标准清单。
3.26规范和标准
生活污水处理设备设计、制造、检验和试验等应符合国家现行相关规范和标准要求，关键包含以下部分（但不限于）：
《火力发电厂热力设备和管道保温油漆设计技术要求》 DL/T5072-1997
《火力发电厂焊接技术规程》 DL/T869-
《电力建设施工及验收技术规范（管道篇）》 DL5031-94
《压力容器设计单位资格管理和监督规则》 劳锅字(1992)12号
《污水综合排放标准》 GB8978－1996
《声环境质量标准》 GB3096－
《水处理设备 技术条件》 JB/T 2932－1999
《低压电器电控设备》 GB/T4720－1984
《建筑中水设计规范》 GB 50336-
以上规范和标准应采取最新版本。如上述规范和标准之间，或它们和本技术技术协议之间有重大标准性冲突时，卖方应立即用书面形式向买方提出处理方法提议，并由双方共同协商处理。

附件2 供货范围
2.1 通常要求
2.1.1 卖方应确保提供设备为全新、优异、成熟、完整和安全可靠，且设备技术经济性能符合本技术协议要求。
2.1.2 卖方应提供具体供货清单，清单中依次说明型号、数量、产地、生产厂家等内容。对于属于整套设备运行和施工所必需部件，即使本协议附件未列出和／或数目不足，卖方仍须在实施协议时补足且不另增加费用。卖方提供试运期间泵及电机所用润滑油品（3#锂基脂）。
2.1.3 专用工具
为安装和维护设备, 卖方应在协议价格内供给必需专用工具、吊具和器具。
卖方应提供订单清单，包含供给商名称并给出这类专用工具及吊具足够详尽细节以使买方在必需时在以后日子里采购该等专用工具和吊具。
卖方应依据所供设备随机提供专用工具、吊具和器具。
2.1.4 卖方应提供所供设备中进口件,并列出清单。
2.1.5 备品备件
卖方应提供安装、调整、试运行、正常运行、检修、维护所需最低程度指令性备品备件应为十二个月（指令性备品备件系指每个设备提供不附加任何费用备品备件）。
a）安装期间备品备件。
b）调试期间易损、易磨、易腐蚀、易老化和易烧融配件。
c）十二个月运行备品备件。
卖方应提供十二个月运行所需下述相关备品备件具体情况，推荐最低库存水平，包含但不限于以下关键内容：
a）协议设备品目号
b）用途
c）每项物品编号
d）说明材料化学成份和物理特征如配合公差 、末道漆、热处理等(保密专有物品除外)。
e）制造图纸号/订单规范号
f）参考目录
g）卖方应提供完整订单技术协议包含供给商/制造商清单以使买方在十二个月后为更换采购运行维护备品备件。完整生产制造图纸(保密专有物品除外)，包含材料单和材料规格和目录及相关细节也应是上述订单技术协议组成部分。
h）运行维护备品备件标识应是不可磨灭刻在零件上或以铭牌以确保固定在零件上。
i）卖方应确保在以后设备寿命期内，在买方要求时一直以合理价格供给运行维护备品备件。假如在设备寿命期内，任何备品备件要被废弃或排除在供给商生产计划外，卖方应不少于提前6个月书面通知买方上述事项并向买方提供该等备品备件具体制造图纸/订单技术协议。假如已经不能提供上述资料，卖方应确保买方在该等备品备件被废弃或不再生产前以合理价格采购足够数量该等备品备件。
2.2、供货范围：（不仅限于以下）
卖方提供生活污水供货范围为生活污水处理间车间外1m（包含其中设备、阀门、管道及管件、仪表等全部设备及材料）。工业废水处理间至地埋生活污水管道及管件在此次供货范围内。
序号
名称
规格和型号
单位
数量
产地
生产厂家
备注
1
机械隔栅
网孔净尺寸:Ф3.5mm-20mm×20mm 316L不锈钢、宽度0.8m
套
1

　电机功率为0.75Kw
2
污水提升泵
型号：50WQ10-10-0.75 Q=10m3/h、扬程10m 电机功率0.75KW-2P
套
4
江苏
江苏华耐
带搅拌功效
3
风机
风量：1.77m3/min 转速：450 r.p.m，风压：4kgf/cm2
功率：N=2.2kW
套
4
江苏
江苏百事德

4
污泥回流泵
型号：50WQ10-10-0.75 Q=10m3/h扬程10m 电机功率0.75KW-2P
套
4
江苏
江苏华耐

5
清水泵
型号：50WQ15-16-1.5，Q=10m3/h扬程18m 电机功率1.5KW-2P
套
2
江苏
江苏华耐

6
一体化设备主体
出力: 5m3/h
尺寸12200×2200×3000mm
套
2

出力: 5m3/h
7
初沉池
尺寸1200×2200×3000mm
套
2

Q235A防腐
7.1
一级氧化池
尺寸4100×2200×3000
套
2

Q235A防腐
7.2
二级氧化池
尺寸2500×2200×3000mm
套
2

Q235A防腐
7.3
二沉池
尺寸1400×2200×3000mm
套
2

Q235A防腐
7.4
污泥池
尺寸1500×2200×3000mm
套
2

Q235A防腐
7.5
清水池
尺寸1500×2200×3000mm
套
2

Q235A防腐
7.6
填料及支架
满足系统要求
套
2

满足系统要求
8
曝气装置及支架
满足系统要求
套
2

满足系统要求
9
系统内管道、管件及阀门等
多种规格、不锈钢
套
1

连接各设备用
10
电磁流量计
YHLD-32-XJ-CYD，测量范围：0-30m3/hDN32 带4-20mA信号输出
台
1
深圳
深圳万讯

11
浊度仪
EC-5160，
量程：0-100NTU，带4-20mA信号输出
台
1

英联创信仪器有限 企业

12
余氯仪
EC-，
量程：0-5mg/L，带4-20mA信号输出
台
1

英联创信仪器有限 企业

13
溶氧仪
EC-4100W，
量程：0-5mg/L，带4-20mA信号输出
台
2

英联创信仪器有限 企业

14
液位浮球开关
量程：0-3m
台
3
武汉
武汉天罡

15
风机出口压力表
表盘直径60mm，量程：0-0.12MPa
套
4
重庆
重庆川仪

16
超声波液位计
HHUL，量程：0-3m
台
1
威海
威海海和

17
污水提升泵控制柜
暂定尺寸800*600*300mm控制2台污水提升泵
2
台

18
清水泵控制柜
暂定尺寸800*600*350mm控制1台清水泵
2
台

19
风机控制柜
暂定尺寸800*600*350mm控制2台风机
2
台

20
污泥回流泵控制柜
暂定尺寸800*600*350mm控制1台污泥回流泵
2
台

21
机械格栅控制柜
暂定尺寸800*600*350mm控制1台污泥回流泵
1
台

22
电缆
VV-0.6/1kV
1
套

国产优质

23
安装材料
电缆埋管、电缆槽盒
1
套

国产优质

2.3首次注入和消耗品
2.2.1卖方应在协议价格内供给全部首次注入物品和消耗品诸如油(燃油除外)、填充料、润滑油和润滑脂等，直至每台机组初步验收并在接收时满注。
2.2.2卖方应提供首次注入和消耗品名称、规格、型号和数量，其数量应包含足够额外量以备用于在运输、储存、处理、建设、安装和调试过程中损耗/破损。
2.2.3卖方应随同估计年需求量和订单技术协议提供消耗品消花费率以使买方立即购置。应在协议签署后不迟于8个月前提供上述信息资料。
2.4 备品备件
卖方应提供安装、调试、试运行、检修、维护所需最低程度备品备件（最少满足一个大修期）。
卖方必需按上述要求将备品备件具体列表，并列出型号、规格、名称、数量，备品备件要求必需是经过出厂检验和试验合格产品。
随机备品备件清单
序号
名称
规格和型号
单位
数量
生产厂家
备注
1
压力表
范围：0-0.6MPa
个
2
上海天川

2
止回阀
DN80 1.0Mpa
个
1
上海天川

4专用工具供货范围（卖方填写）
序号
名称
单位
数量
用途
备注
1
五金工具

套
1
上海
进口件清单（假如有）
（买方能够明确进口件种类、规格型号、数量要求，也能够由卖方依据经验自定内容。）
推荐备品备件清单（假如有）
（卖方依据经验自定推荐备品备件种类、规格型号、数量。）

附件3 技术资料和交付进度
1. 通常要求
卖方提供资料应使用国家法定单位制(即国际单位制)，语言为汉字，进口部件外文图纸及文件应由卖方无偿翻译成汉字。
资料组织结构清楚、逻辑性强。资料内容正确、正确、一致、清楚完整，满足工程要求。
卖方所提供技术资料应能满足买方对本工程总体设计和设备安装、调试、运行维护总要求。如所供资料不能达成要求时，卖方应无偿给补充。
卖方提供技术资料通常可分为投标阶段，资料配合阶段，产品出厂等三个方面。卖方须满足以上三个方面具体要求。
卖方提供资料包含(但不限于)下列内容：
技术文件图纸和设备目录总清单
卖方和买方经过协商，确定提供图纸资料
满足协议设备监造检验/见证所需全部技术资料
供买方设计混凝土基础、厂房、地板、平台扶梯等土建工程设计施工所需图纸资料
供设备安装、调试和试运说明书，和组装、拆卸时所需用技术资料
设备起停运行维护说明书及相关图纸
检验统计、试验汇报及质量合格证、当地劳动部门证实文件等出厂汇报。
具体产品质量文件，包含材质、材质检验、焊接、热处理、加工质量、外形尺寸、水压试验和性能检验等证实
卖方提供在设计、制造时所遵照规范、标准和要求
备品备件总清单、加工图及工艺要求
对于其它没有列入协议技术资料清单，却是工程所必需文件和资料，一经发觉，卖方应立即无偿提供。如本期工程为多台设备组成，后续设备有改善时，卖方也应立即无偿提供新技术资料。
卖方在提供投标书、相关技术资料和图纸时必需同时提供对应电子文件，且电子文件中图形文件要求为AutoCAD格式，文字文件要为Microsoft Office格式。
技术文件和图纸必需按要求签署完整并加盖“绿原工业园区2×135MW燃煤热电联产项目工程招标文件”章，并注明版次。
卖方确保技术文件和图纸清楚无误封装良好，并按系统分类，分期、分批提供给买方。
卖方应随最终一批资料提供一套包含整套图纸、图表资料和说明总清单。
2. 卖方在投标时应提供技术文件
卖方在投标时应提供技术文件(一式3份)：
投标书
质量确保体系相关文件、资质证实(包含关键外购件生产许可证)及业绩表
为说明投标书所必需图纸和其它文件
（1）生活污水处理设备基础、安装尺寸和外形尺寸图（包含重量、进出水管径，和生活污水一体化装置整体组装图）。
（2）生活污水处理系统各零件清单及材料表
供货清单及外购件清单，随机备品备件清单，设备零件清单及材料表。
卖方在投标时应提供已投运同类产品曾发生过问题、处理措施及效果，此次拟采取那些完善方法
设计、安装、运行、维护及检修说明书
重量(正常运行、最大运输重量)
3. 卖方在资料配合阶段应提供技术文件
卖方在签定技术协议以后3个工作日内必需向设计单位及买方提供以下资料14份（买方12份，设计院2份）、电子文件各一份，卖方在此阶段必需立即、完整、正确提供最终版供设计单位进行本工程施工图设计所需全部技术资料和图纸（卖方对资料正确性负全部责任），卖方不得以任何理由或借口拖延、推诿，不然延误本工程施工图设计进度及延误工程总体进度责任全部由卖方负担。
卖方提供技术资料及图纸和供货清单；
（1）最终版工艺系统图（带KKS编码）、设备及管道部署安装图；
（2）全部设备外形尺寸及总装图；
（3）电气控制装置全部资料（包含电气原理图、端子排接线图、动力平面图、电负荷资料、接口资料）；
（4）土建资料；
（5）热控部分资料：
1）系统所需外部电源（电压等级、功率）；
2）控制逻辑图和对应说明书；
3）整个系统运行、维护说明书；
4）带KKS编码仪表控制系统图（P&ID），仪表设备清单；
5）控制柜外形图、操作面板部署图、电源系统图、控制原理接线图、端子排出线图；
6）控制柜和买方程控系统信号交换IO清单（带KKS编码）。
（6）设计、安装运行、维护说明书；
（7）卖方应在图纸合适位置表示出供货分界线。
对于其它没有列入协议技术资料清单，是工程所必需文件和资料，一经发觉，卖方立即无偿提供。
（8）卖方应在图纸合适位置表示出供货分界线。
（9）生活污水处理设备出口水压力。
4. 卖方在产品出厂时应提供技术文件
卖方在产品出厂时，应向买方提供以下技术文件14份、电子文件2份(每台机组)，包含但不限于：
质量证实文件
运行使用说明书
维护说明书
装配图和安装说明书
零配件详图
关键部件材料检验汇报
设备储存保管说明书
随机备品备件清单、易损件图纸、设备总装图纸
出厂检验试验汇报
装箱清单、合格证

附件4 交货进度
卖方必需于5月15日前完成所担负设备生产任务，并能根据买方要求于15日（自买方以文本传真形式通知卖方）内将货物运输到施工现场。

附件5 设备监理、检验和性能验收试验
1 概述
1.1 本附件用于协议实施期间对卖方所提供设备（包含对分包外购设备）进行检验、监造和性能验收试验，确保卖方所提供设备符合附件1要求要求。
1.2 卖方应在本协议生效后1个月内，向买方提供和本协议设备相关监造、检验、性能验收试验标准。相关标准应符合附件1要求。
2 工厂检验
2.1 工厂检验是质量控制一个关键组成部分。卖方须严格进行厂内各生产步骤检验和试验。卖方提供协议设备须签发质量证实、检验统计和测试汇报，而且作为交货时质量证实文件组成部分。
2.2 检验范围包含原材料和元器件进厂，部件加工、组装、试验至出厂试验。
2.3 卖方检验结果要满足附件1要求，如有不符之处或达不到标准要求，卖方要采取方法处理直至满足要求，同时向买方提交不一致性汇报。卖方发生重大质量问题时应将情况立即通知买方。
2.4 工厂检验全部费用包含在协议总价之中。
3 设备监造
3.1 监造依据
依据本协议和电力工业部、机械工业部文件电办（1995)37号《大型电力设备质量监造暂行要求》和《驻大型电力设备制造厂总代表组工作条例》要求，和国家相关要求。
3.2 监造方法
文件见证、现场见证和停工待检，即 R点、W点、H点。每次监造内容完成后，卖方和监造代表均须在见证表上推行签字手续。卖方复印3份，交监造代表1份。
3.3监造内容
具体内容和检造方法应由卖方提供《监造纲领》初稿，买方补充，并由双方确定。

监造项目及方法表
序号
试 验 项 目
监造方法
备 注
H
W
R
1
原辅材料进货检验

√

2
整体焊接过程检验

√

3
油漆色泽均匀、夹渣、弧坑等缺点

√

4
外观质量最终检验

√

5
设备性能水压或盛水试验

√

注：H—停工待检，W—现场见证，R—文件见证。

3.4 对卖方配合监造要求：
卖方为买方提供以下方便：
（1）提前10天将设备监造项目及检验时间通知买方监造代表和买方，监造项目和方法由卖方、买方监造代表、买方三方协商确定。
（2）买方监造代表和买方代表有权经过卖方相关部门查（借）阅协议和本协议设备相关标准、图纸、资料、工艺及检验统计（包含之间检验统计），如买方认为有必需复印，卖方应提供方便。
（3）买方人员在监造过程中如发觉设备和材料缺点或不符合要求标准要求时，买方有权提出意见，卖方应采取对应改善方法，以确保设备质量。不管买方是否要求和知道，卖方均应主动立即向买方提供协议设备制造过程中出现较大质量缺点和问题，不得隐瞒。在买方不知道情况下卖方不得私自处理。
4 性能验收试验
4.1 性能验收试验目标为了检验协议设备全部性能是否符合附件1要求。
4.2 性能验收试验地点为买方现场。
4.3 性能试验时间:机组试验在168小时试运以后六个月内进行，具体试验时间由买方和卖方协商后确定。
4.4 性能验收试验由第三方进行，买卖双方参与。试验纲领由买方提供，和卖方讨论后确定。试验在现场进行，卖方要按本附件4.7款要求进行配合。
4.5 性能验收试验内容
4.5.1 工厂试验
2.1工厂检验是质量控制一个关键组成部分。卖方须严格进行厂内各生产步骤检验和试验。卖方提供协议设备须签发质量证实、检验统计和测试汇报，而且作为交货时质量证实文件组成部分。
2.2检验范围包含原材料和元器件进厂，部件加工、组装、试验至出厂试验。
2.3卖方检验结果要满足附件1要求，如有不符之处或达不到标准要求，卖方要采取方法处理直至满足要求，同时向买方提交不一致性汇报。卖方发生重大质量问题时应将情况立即通知买方。
2.4工厂检验全部费用包含在协议总价之中。
4.5.2 现场试验
(1)买方在设备完全安装好后，进行必需试验，并按验收标准进行。
(2)进行这些试验时候，卖方应派人到现场，处理试验暴露缺点。直到合格为止。
4.6 性能验收试验所需测点、一次元件和就地仪表装设应由卖方提供，参与方配合。卖方也要提供试验所需技术配合和人员配合。
4.7 性能验收试验费用
本附件4.6和卖方试验配合等费用已在协议总价内。其它费用，如试验在现场进行，由买方负担；在卖方工厂进行，则已包含和协议总价之中。
4.8 性能验收试验结果确实定
性能验收试验汇报以有资质第三方为主编写，买卖双方共同参与并签章确定结论。
进行性能验收试验时，一方接到另一方试验通知而不派人参与试验，则被视为对验收试验结果同意，并进行确定签盖章。

附件7 技术服务和设计联络
2.1 卖方派员现场技术服务
2.1.1 卖方现场服务人员目标是使所供设备安全、正常投运。卖方要派合格现场服务人员。在投标阶段应提供包含服务人月数现场服务计划表。假如此人月数不能满足工程需要，卖方要追加人月数，买方不追加费用。
现场服务计划表
序号
技术服务内容
计划人天数
派出人员组成
备注
职称
人数
1
开箱时，对产品外观及数量进行检验和验收
2
工程师
1
满足买方要求
2
对使用单位技术人员、设备操作人员和维护人员进行技术培训
5
工程师
2
满足买方要求
3
设备安装时，进行现场指导安装
30
工程师
2
满足买方要求
4
安装完成后，现场调试及指导
10
工程师
2
满足买方要求
5
设备运行早期，进行技术帮助
5
工程师
2
满足买方要求
2.1.2 卖方现场服务人员应含有下列资质：
a) 遵遵法纪，遵守现场各项规章和制度；
b) 有较强责任感和事业心，按时到位；
c) 了解协议设备设计，熟悉其结构，有相同或相近机组现场工作经验，能够正确地进行现场指导；
d) 身体健康，适应现场工作条件。
卖方要向买方提供安装服务人员情况表。买方有权要求卖方更换不合格卖方现场服务人员。
2.1.3 卖方现场技术服务人员职责
a) 卖方现场技术服务人员任务关键包含设备催交、货物开箱检验、设备质量问题处理、安装指导、调试、参与试运和性能验收试验。
b) 在调试前，卖方技术服务人员应向买方技术交底，讲
