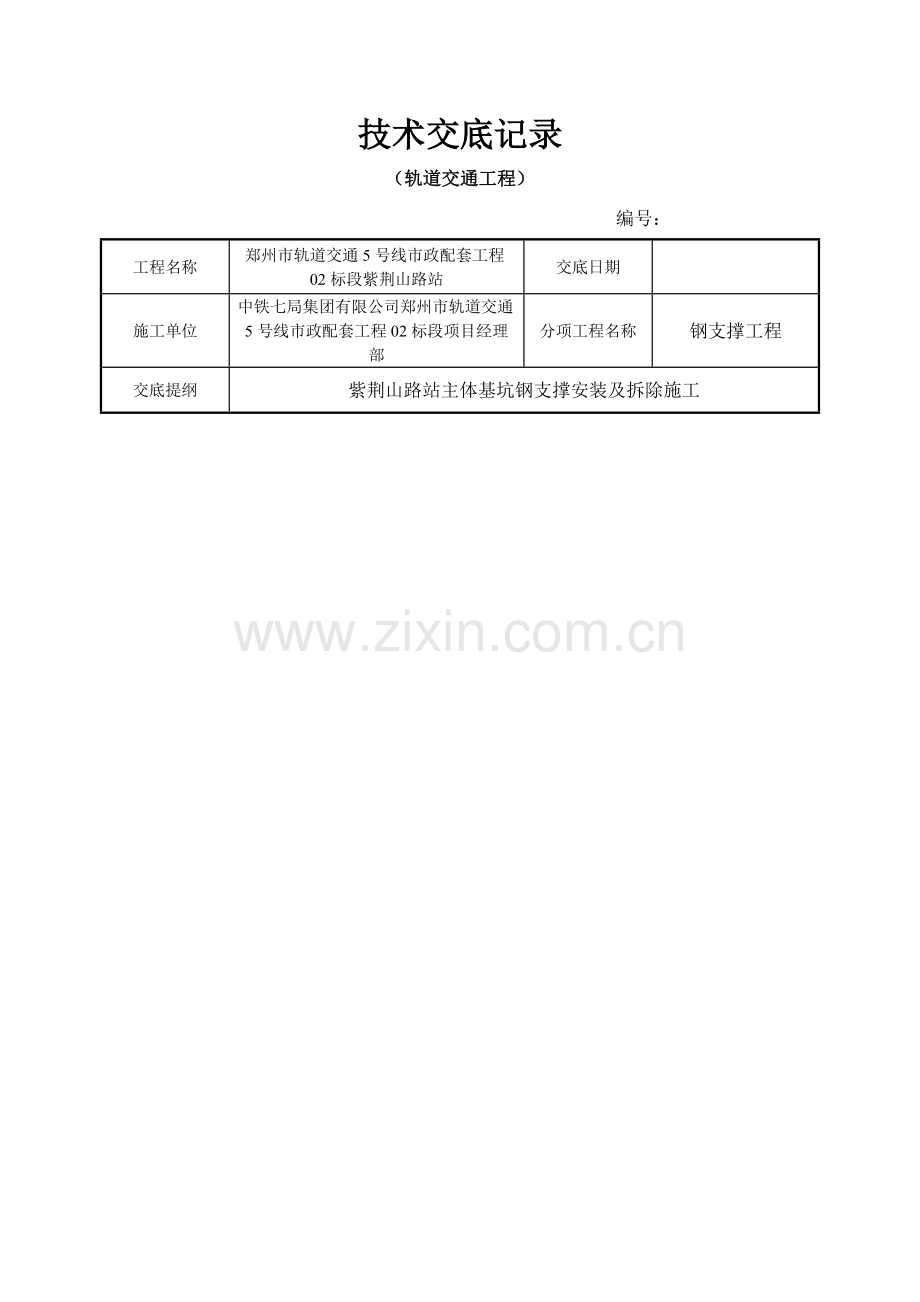

钢支撑安装及拆除关键技术交底.doc_第1页
第1页 / 共11页
钢支撑安装及拆除关键技术交底.doc_第2页
第2页 / 共11页
钢支撑安装及拆除关键技术交底.doc_第3页
第3页 / 共11页
钢支撑安装及拆除关键技术交底.doc_第4页
第4页 / 共11页
钢支撑安装及拆除关键技术交底.doc_第5页
第5页 / 共11页
点击查看更多>>
资源描述

1、技术交底记录(轨道交通工程)编号: 工程名称郑州市轨道交通5号线市政配套工程02标段紫荆山路站交底日期施工单位中铁七局集团有限公司郑州市轨道交通5号线市政配套工程02标段项目经理部分项工程名称钢支撑工程交底提纲紫荆山路站主体基坑钢支撑安装及拆除施工交底内容:紫荆山路站主体基坑钢支撑安装及拆除施工技术交底一、合用范畴本技术交底合用于郑州市轨道交通5号线市政配套工程02标段紫荆山路站主体构造基坑钢支撑安装及拆除施工工程。二、施工准备紫荆山路站原则段和盾构段基坑支护采用围护桩+内支撑体系,支撑设计四道,其中第一层采用砼支撑,第二、三、四道支撑设计为609钢管支撑。开挖前备齐钢支撑,钢支撑壁厚、纵向顺

2、直度符合规定。钢支撑预加轴力设备千斤顶和压力表使用迈进行标定,并由实验单位出示有关实验报告。施工前,进行设计预加轴力换算。依照实验成果显示千斤顶压力与压力表读数关系计算出在工程中使用压力状态下相压力表读数,以供施加预加轴力及复加预加轴力时使用。钢支撑架设必要精确到位,并严格按设计图规定施加轴力。特别要注意斜支撑制作、安装必要保证其稳定、强度、变形规定;使用材料、设备及有关构件必要符合设计规定。钢支撑分为原则节和活络头两种形式:1、钢支撑原则节类型及配撑:为了便于安装,配有6m、4m、2m、1m、0.5m、0.3m、0.2m等各种型号原则节。支撑安装前,对每根支撑实际位置进行实测,然后依照既有支

3、撑原则节长度及活络头伸缩长度(不超过20cm)进行配撑。2、活接头:支撑端头采用活接头形式便于施加预加轴力,重要构造形式为内外活头互相套在一起,内设加固肋板。钢支撑安装完毕后施加预加轴力,运用楔块楔入深度调节支撑钢管长度。钢楔子采用45号铸钢加工而成,长度均为320mm,宽度有100mm、50mm、40mm、30mm、20mm、45mm15mm,每个楔子距顶端50mm处设8mm圆孔,使用时插入6mm钢筋。 3、支撑使用设备:使用100T千斤顶对支撑钢管施加预加轴力,千斤顶行程为200mm,每组最大顶力100吨,两个千斤顶为一组。施工前将油泵与千斤组对与压力表进行标定(标定频率为半年或者使用达到

4、200次)。制作固定千斤顶吊架,固定千斤顶吊架架立在调节头上,采用龙门吊和吊车进行支撑钢管吊装施工。4、钢支撑连接:钢支撑采用M24螺栓连接,螺栓带平垫和弹簧垫圈。三、重要材料及施工机械1、钢支撑:采用609钢管支撑,钢支撑经专业检测机构检测合格后方可使用,使用中钢支撑应有产品质量合格证。2、重要施工机械:10T龙门吊、100T千斤顶、扭矩扳手、撬杠、电焊机、钢丝绳、绳卡等。四、钢支撑安装施工工艺及办法1、钢支撑架设施工流程如下:计算长度支撑拼装支撑点安装固定件焊接支点安装支撑前检查吊装支撑就位支撑安装施加预加力端头填充定期检查2、钢支撑架设办法(1)钢围檩架设支架安装:第二层、第三层及第四次

5、支撑位置上用冲击钻在钻孔桩上钻孔,将加工好支架用膨胀螺栓固定在桩上。采用25T汽车吊配合10T龙门吊提高钢围檩缓缓落在钢支架上,不得冲击、碰撞钢支架。钢围檩安放好后用C25细石混凝土填塞钢围檩背后缝隙。相邻钢围檩采用缀板进行连接,增强支撑体系整体稳定性。(2)横抬梁焊接钢围檩安装完毕后,拟定最后高度,在格构柱之间焊接暂时横抬梁,横抬梁采用双拼56C工字钢。并在格构柱之间焊接16a槽钢作为剪刀撑。(3)钢支撑吊装与安装开挖时必要及时架设支撑,在支撑位置挖出来之后,迅速支撑(时间控制在24小时内),并及时按设计值施加预应力。b、采用25T汽车吊配合10T龙门吊提高钢支撑就位,吊绳采用4根6m长18

6、mm钢丝绳,吊具采用20mm吊环。钢丝绳使用前仔细检查其安全性,若有破损、起毛、断股等现象,及时更换钢丝绳。钢支撑需事先在地面上试拼好,然后再吊运至基坑,及时架设。钢支撑法兰盘连接螺栓采用对角和分等分顺序扳紧,普通分两次拧紧,支撑拼接采用扭矩扳手检测其力矩与否符合规定,保证法兰螺栓连接强度。拼接好支撑经质检工程师及监理工程师检查验收合格后方可安装。吊放钢支撑要缓慢放在钢围檩托架上,不得冲击、碰撞钢围檩。轴力监测点布置:按监控量测施工布置图,拟定钢支撑轴力监测点位置,拼接钢支撑时,考虑轴力计长度,实际拼接长度要比普通钢支撑短20cm。轴力计布置在受力集中典型断面上。在保证钢板与钢围檩焊接质量同步

7、,还应保证钢围檩与围护桩之间稳定性。为了防止钢围檩松动、滑落,采用悬挂办法,将钢拉钩一端用膨胀螺栓固定在桩上,另一端挂起钢围檩,将其悬挂在围护桩上,详见钢围檩悬挂保护详细构造图1。图1 钢围檩悬挂保护详细构造图钢支撑施加轴力后,用14钢丝绳配合绳卡将钢支撑悬挂固定在围护桩上。悬挂办法同钢围檩悬挂保护。如图2所示图2 钢支撑防脱落办法示意图钢支撑安装完毕后,在横抬梁设立抱箍,防止钢支撑因挠度变化移位。抱箍采用 L80805角钢制作。(4)钢支撑施加轴向预应力和复加预应力设计钢支撑预加轴力如下表1。 钢支撑轴力表 表1计算成坚决面第一道支撑第二道支撑第三道支撑第四道支撑围护桩最大水平位移(mm)基

8、坑深度(m)西侧盾构段预加轴力(kN)040050040020.7625.11轴力计算值(kN)462166834142398东侧盾构段预加轴力(kN)040050040020.2525.66轴力计算值(kN)819155336662889原则段预加轴力(kN)040050040019.2924.55轴力计算值(kN)579163032822138阐明:以上轴力为每根钢支撑轴力,支撑轴力为设计值。(1)钢支撑施加轴向力在基坑开挖过程中随挖随撑,同步要对随挖随撑好钢支撑及时施加轴向预应力,以此减小由于支撑不及时而引起围护构造变形。采用汽车吊将加力器两个100t千斤顶吊放到活络头加压处,定位加压,

9、观测压力表,达到设计预加轴力值后,停止加压,将钢楔用大锤打入活络头预留楔槽内,然后减压卸掉千斤顶,若采用两个以上钢楔时,上下交错布置。在钢支撑施工过程中,对所有钢支撑按设计施加轴向预应力,施加轴向预应力值为设计支撑轴力30%60%。在活动端沿支撑两侧对称分三次逐级加压。第一次施加设计轴力30%左右,第二次施加至设计轴力70%,第三次施加至轴力设计值。见图3 钢支撑加力示意图。 图3 钢支撑加力示意图对千斤顶、压力表等加力设备定期校验,并制定严格预加力操作规程,保证预加轴力精确。加力后对法兰螺栓逐个检查,进行复拧紧。钢支撑预加力后,做好轴力计初始值采集工作。在土方开挖时,做好监测工作,依照监测成

10、果,发现异常及时采用补救办法。同步,监管好钢管支撑安全,出土作业时,不得碰撞。坚决杜绝危害支撑安全事件发生。五、钢支撑拆除钢支撑拆除时,密切加强临近钢支撑及基坑主体监测,保证施工安全。(1)钢支撑拆除顺序及施工步序A、钢支撑拆除顺序支撑起吊收缩-施加预应力-拆去钢楔-卸下千斤顶-吊出支撑-吊出钢围檩和横抬梁。B、钢支撑拆除施工步序第一步:待底板砼达到设计强度时,拆除第四道钢支撑。第二步:待负二层中板砼达到设计强度时,拆除第三道钢支撑。第三步:待负一层中板砼达到设计强度时,拆除第二道钢支撑。(2)拆除办法拆除时,先用汽车吊吊住钢支撑,并在管端千斤顶座上设立千斤顶,操作千斤顶逐渐给钢支撑卸荷,在完

11、全卸荷后,拆除活络端与围檩之间钢斜楔;然后给千斤顶减压并在完全放松后移走千斤顶;最后用吊车将管撑起吊,调运至现场暂时堆放点。钢支撑拆除采用手工工具拆除,即用人工拆除螺栓或用气割切断螺栓或焊接缝。钢支撑卸荷及拆除要结合构造施工过程,某些钢支撑等构造浇筑完毕并养护一定期间后再拆除,以免发生质量事故及安全事故。在拆除时,按设计规定顺序进行拆除,在卸掉钢管支撑之前,操作工人与吊车吊点分别位于钢管两侧,以免钢管起吊后摆动,伤及工人。拆除流程如图4。吊车就位,扎钢丝绳扣住支撑安放千斤顶,施加预应力撤除钢锲解除顶力,撤除千斤顶支撑杆体下放,拆除连接螺栓拆开支撑杆体,分节吊出图4 钢支撑拆除工艺流程图六、质量

12、保证办法1、保证钢支撑稳定技术办法(1)基坑开挖应严格遵守“分层开挖”原则,支撑架设与土方开挖密切配合,开挖时采用中心挖槽法开挖钢支撑附近土方,以防止机械碰撞支撑;采用人工配合小型机具开挖围护桩附近土方,土方挖到设计标高后及时架设钢支撑并施加预应力,减少无支撑暴露时间。(2)钢支撑安装时,轴线偏差3cm,并保证支撑接头承载力符合设计规定。钢支撑连接时必要对称上螺栓,按顺序紧固,同步为防止钢支撑架设时从牛腿上滑落,需在牛腿两侧架设50cm高方木,而用于微调钢楔也要串联,防止坠落。(3)钢支撑安装前一定要检查加工成型支撑与否垂直,不垂直要进行矫正。2、钢支撑检查原则(1)外观检查原则 支撑支护质量

13、原则 表2项序检查项目容许偏差或容许值检查办法单位数值主控项目1支撑位置:标高 平面mmmm3030水准仪用钢尺量2预加顶力kN50油泵读数或传感仪普通项目1钢围檩标高mm30水准仪2立柱桩mm100用钢尺量3立柱位置:标高 平面mmmm3050水准仪用钢尺量4开挖超深(开槽放支撑不在此范畴)mm200水准仪5支撑安装时间设计规定用钟表估测 钢管支撑安装容许偏差表 表3项目横撑中心及同层支撑顶面标高差支撑两端标高差支撑挠曲度横撑竖向轴线偏差横撑水平轴线偏差容许值30mm20mmL /600L /100030mm30mm(3)钢支撑法兰盘螺栓拧紧扭矩值检查办法:在螺尾端头和螺母相对位置划线,将螺

14、母回退60左右,用扭矩扳手测定拧回至本来位置时扭矩值,该扭矩值与施工扭矩值偏差在10%以内为合格。施工扭矩值TC可按如下公式计算: TC=KPCd(其中TC为终拧扭矩值,PC为施工预拉力原则值,d为螺栓公称直径,K为扭矩系数)采用8.8级M24扭剪型高强螺栓,K=0.065;d=24;施工预拉力原则值见下表:螺栓性能级别螺栓公称直径M16M20M22M24M27M308.8s7512015017022527510.9s110170210250320390 终拧扭矩值为TC=0.06517024=265.2kNmm七、安全施工办法钢支撑稳定性是控制整个基坑稳定重要因素之一,其架设必要精确到位,并

15、严格按设计规定施加预应力,并注意观测其变形,此外,从基坑钢支撑架设至拆除整个施工过程中,须对钢支撑严格监测及防护,以保证其稳定性。为此,特制定如下办法。 (1)进入施工现场人员一律戴安全帽,并接受入场教诲。(2)对施工人员加强安全施工教诲,定期进行安全检查专业安全检查。(3)钢支撑加工前由负责加工工长对加工机械安全操作规程及注意事项进行交底,并由机械技师对所有机械性能进行检查,合格后方可使用。(4)土方开挖时,严格按照施工方案放坡,基坑周边设立防护栏杆,上下基坑搭设暂时马道。(5)钢支撑在运送过程中要注意交通安全,运送车尾应设立小红旗、警示灯等安全设备。(6)在安装牛腿、钢围檩时一定要注旨在边

16、坡设防护栏,并同步安排专人将边坡上部将杂物清理干净,防止坠物伤人。(7)支撑吊装时其吊车下方及支撑回转半径内禁止站人,高空作业要系安全带。(8)由于钢支撑跨度较大,活荷载对其影响较大,易使支撑因震动而失稳,因此禁止在其上放置各种物体及人员攀登和行走。(9)土方开挖时在中心槽处布置挖掘机进行开挖,避免挖土机械碰撞已经架设钢支撑。(10)施工中需要重点做好对钢支撑安装和使用过程中轴线偏差及帽梁、钢围檩位移观测,如超过容许值,应迅速采用解决办法。(11)除此要注意基坑支护构造内水平位移及地面沉降监测。(12)意外因素导致基坑变形过大解决办法外界条件突然骇变(如基坑外附近管线漏水、地面荷载突然增大),

17、或其他因素导致桩背后土压力增大,通过位移观测,桩顶位移超过设计警戒值,应及时采用加固办法。如加强钢支撑、补加锚杆加固以制止位移继续扩大,并及时向监理、业主、设计等单位报告。(13)施工期间,安全员全面负责安全监督工作,发现不安全因素,随时排除,并采用有效防止办法。交底单位:中铁七局集团有限公司郑州市轨道交通5号线市政配套工程02标段项目经理部交底人:审核人: 年 月 日接底单位:钢支撑施工班组接底人: 年 月 日参加人员签到表(技术交底记录)编号: 工程名称郑州市轨道交通5号线市政配套工程02标段紫荆山路站交底日期施工单位中铁七局集团有限公司郑州市轨道交通5号线市政配套工程02标段项目经理部分项工程名称钢支撑工程交底提纲紫荆山路站主体基坑钢支撑安装及拆除施工技术交底姓名姓名姓名
