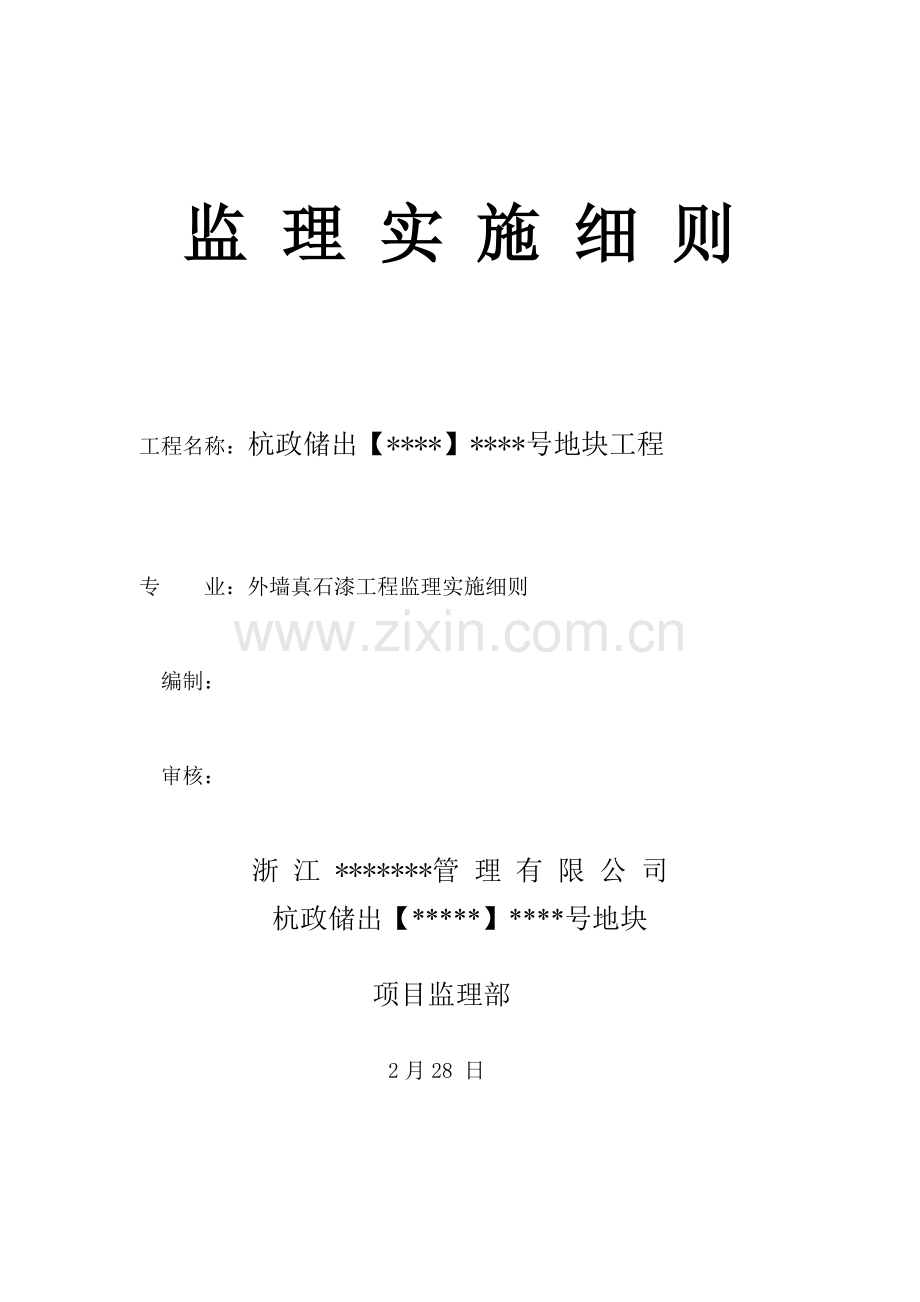

监 理 实 施 细 则

工程名称：杭政储出【****】****号地块工程

专 业：外墙真石漆工程监理实施细则

编制：

审核：

浙 江 *******管 理 有 限 公 司
杭政储出【*****】****号地块

项目监理部

2月28 日

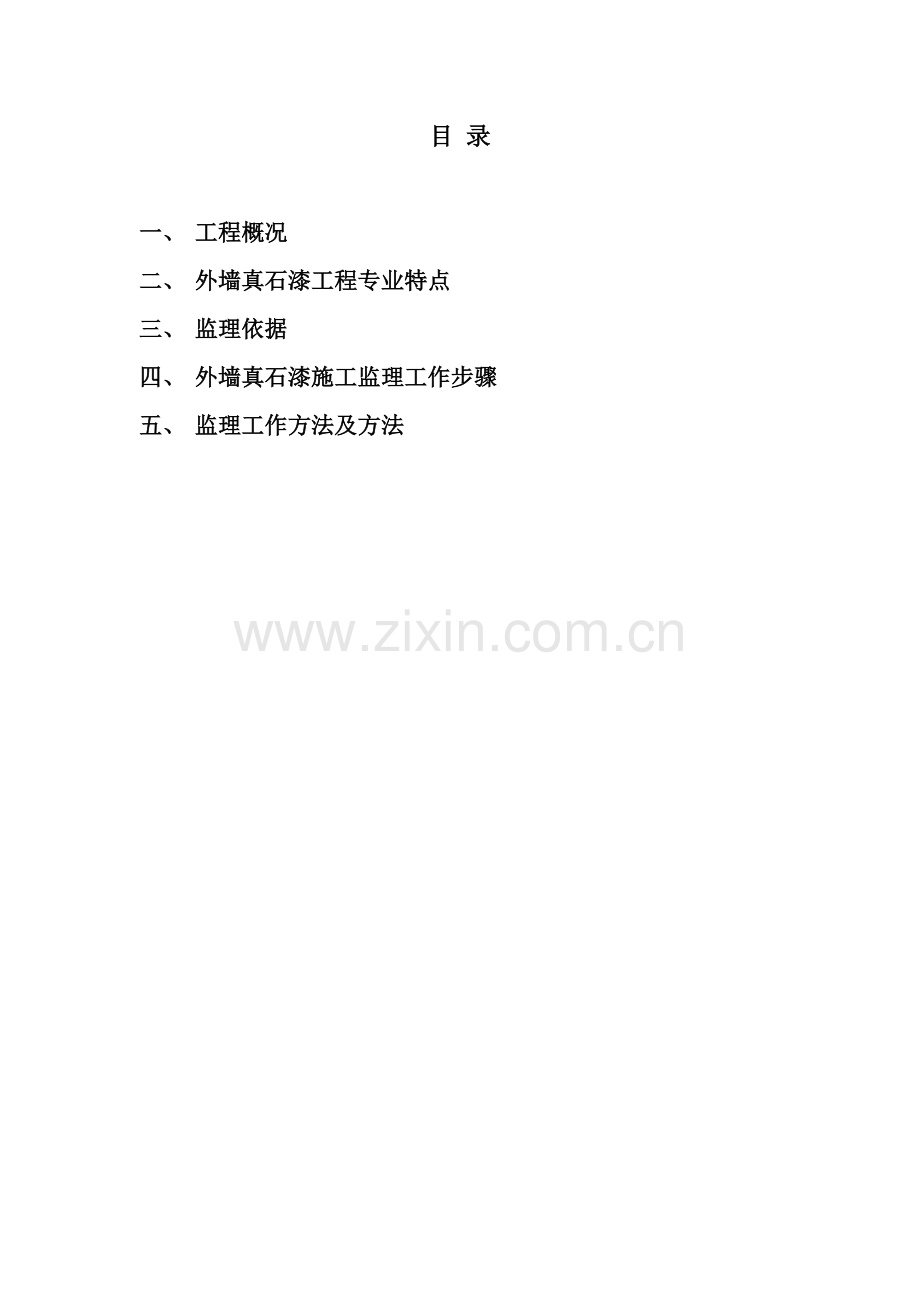

目 录

一、 工程概况
二、 外墙真石漆工程专业特点
三、 监理依据
四、 外墙真石漆施工监理工作步骤
五、 监理工作方法及方法

一、工程概况
建设单位：杭州********
设计单位：****设计集团股份
监理单位：浙江******管理
施工单位：杭州****建设工程
杭政储出[****]****号1号地块和2号地块，北邻****小学和杭玻路，南面****路，东为****经济合作社，西靠****大厦综合楼；总建筑面积约83755平方米，1号地块2-4#住宅楼面积39928平方米，2号地块1、5-6#商业楼面积43827平方米。地下一层，地上部分最高十五层，结构类型:为钢筋砼框架剪力墙结构；结构安全等级为二级，抗震设防烈度六度，剪力墙抗震等级四级，建筑抗震关键性为丙类，地基基础设计等级为乙级，场地类别二类，结构设计使用年限50年。本工程分类为一类公共建筑，设计耐火等级为一级。

二、外墙真石漆工程专业特点
1、外墙真石漆总施工面积约60000㎡，依据招投标文件要求及施工方提交施工组织设计，外墙真石漆选择丰彩系列产品，关键包含高强防水乳液、柔性腻子、外墙封闭底漆、真石漆、罩面剂。金属漆部分关键包含高强防水乳液、柔性耐水腻子、水性氟碳漆。
2、采取原材料类型和材料供货商为：江苏丰彩节能科技
3、高层外墙真石漆颜色：依据确定样板颜色（江苏丰彩节能科技企业提供色卡及现场施工样板）
4、工程量大，工期紧，依据招标文件及工程施工协议约定，计划于10月要完工验收，短期要集中投入大量人、机、材料，须精心组织、合理安排。
5、各楼号同时施工，按工序，除基层刮腻子使用现有外脚手架外，后续工序全部采取电动吊篮完成，存在高空作业风险，安全管理、控制难度较大。
6、外墙真石漆施工必需须和铝合金门窗、商铺干挂、内墙油漆等施工工序亲密配合好，做好工序之间交接，不然对进度、质量影响。
7、室外作业，受天气影响较大，且正值春夏季节，雨水较多，对施工进度和质量全部有较大影响。
三、监理依据
1. 招、投标文件及答疑纪要，建筑、节能、施工设计文件
2．外墙涂料工程施工组织设计
3．YT无机活性保温材料施工技术规程
4. 《外墙保温工程技术规程》JGJ144-
5. 《建筑节能工程施工质量验收规范》GB50411—、
6．《建筑装饰装修工程质量验收规范》GB50210—
7. 《建筑工程施工质量验收统一标准》GB50300
四、外墙真石漆工程监理工作步骤

熟悉招、投标文件、协议设计等文件
总监理工师组织项目部监理人员
审查专题施工方案
总监理工程师 专业监理工程师
对进场材料质量证实文件审查
专业监理工程师
现场检验、见证取样试验（相关性能检测）
专业监理工程师
工序质量验收
专业监理工程师
总监理工程师
隐蔽工程质量验收
专业监理工程师
分项工程验收
资料审查整理（监理工程师）
专业监理工程师
总监理工程师

五、监理工作方法及方法
（一）产品书面质量文件检验内容：
对进场材料、产品报验资料检验验收：产品生产许可证，准入用使用证，原产地出场所格证、产品装箱单、材料检验合格证实、产品检验汇报。
（二）外墙涂料进场实物质量检验、验收：
1、对进场材料、产品外观质量检验，产品名称、规格、型号数量、颜色等。
2、按要求数量、批次现场取样送检（第三方试验室）。
（三）工序施工质量控制：
外墙真石漆施工工序步骤（由内而外）：
高强防水乳液→柔性耐水腻子→封底漆→真石漆→罩面漆；

竣 工
验 收
罩光漆
丰彩封底漆
高强防水乳液
基面缺点修补
清理
基面

丰彩
真石漆

工序质量检验、前道工序隐蔽前检

（四）、工序质量检验内容：
1、基层检验：基层面为YT无机保温材料抹面。墙体清洁干燥、平整牢靠、无疏松、无粉化、无显著接槎、无空鼓、无裂缝，阴阳角垂直方正、无缺棱掉角。
2、基层清理：用钢丝刷子、铲刀、砂纸等除去墙面浮灰、污染、泥浆等附着物，为真石漆施工提供洁净基面，将增加涂料和基面附着性，延长真石漆涂层使用寿命。
3、底层施工：批刮腻子到表面平整，用丰彩外墙柔性耐水腻子批刮墙面，要求1-2道，表干后用砂纸打磨，清除磨灰，使整体墙面光洁、平整、完全干燥后滚涂一道封底漆，要求涂布均匀边角到位，不能漏涂。底漆能填补墙面毛细孔，巩固墙面腻子，增强面漆附着力，抵御墙面中碱性物质和渗出等，用丰彩外墙封闭底漆，确保和面涂有机结合，增加涂层耐久性。用量为0.12 kg/㎡。
4、中层施工：按要求画好线条色并用美纹纸贴出分割线，用丰彩企业真石漆搅拌均匀，用口经为6㎜喷枪气压为4㎏以上，施工时候喷枪应离墙面400㎜左右，喷枪要平行垂直于墙面，持枪要平衡，供气要均匀，进行喷涂。要求涂层达成色彩均匀一致，喷涂完成真石漆未干前撕去美纹纸带，用料量4㎏/㎡。氟碳漆部分用量应控制在0.30㎏/㎡。
5、面层施工：等真石漆干燥3-4天后，用丰彩企业罩面剂喷涂或滚涂料一道，因为罩面漆带有光泽，必需涂布均匀，确保整个涂层完美一致。用料量6-7㎡/㎏。
6、待涂层成形固化后，清理并描涂分割线，当各道工序完成后，整体楼群应达成阴角线、阳角线、墙面、分割线平直、洁净、色泽均匀一致，使整 个楼群浑然一体。
（五）、工序质量检验方法
1、对分包方处理基底进行检验验收，符合要求后同意批底层腻子。
3、批底层腻子前，检验现场制要拌腻子材料是否符合投标文件和施工组织设计材料要求，腻子必需为柔性耐水腻子。
4、底层腻子完成后，要进行表面打磨修补。施工方工序报验后，监理人员对基层腻子质量进行检验验收包含：大面平整度用2米靠尺检验，阴阳角角度用角尺检验，线条顺直用吊线和眼睛观察。许可偏差要符合其企业验收标准和相关标准。
5、底层腻子完成后施工封底漆用料量0.12㎏/㎡，经监理人员检验要求全方面覆盖，无漏点。
6、真石漆施工前和施工时：
（1）根据要求样板颜色、材质、砂子粒度要求及乳液品牌检验进场成品。并按招标文件要求进行取样和封样送第三方试验室检测性能指标
（2）现场喷涂试验性小块后，各参建方人员要共同到现场和样板颜色进行比照，有色差时，要采取方法，确保整体颜色符合样板色要求。
（3）真石漆用量控制为：用料量0.2-0.25㎡/㎏，即4~5kg/㎡。
（4）整体观感质量要经各参建单位人员共同检验验收。
7、封底漆照面，用料量6-7㎡/㎏，经监理人员检验要求全方面覆盖，无漏点。
8、上述各道工序施工时，监理人员要一丝不苟，严格检验各步骤，才能确保工序质量，和整体观感质量。
（六）、成品质量保护
1、因为真石漆施工使用高压喷枪喷涂，散射材料将影响已安装好不过窗框又没有防护好窗框。施工前要有对其它已完工程进行有效保护方法。
2、本工程外墙真石漆施工期正处于春夏季，雨天也要停止作业，基底不干燥也不能施工。
（七）、安全施工控制
工程项目在施工阶段，监理工程师要对施工全过程安全生产工作进行全方面管理。
1、工程项目安全管理依据：
（1）设计施工说明书；
（2）经审定施工组织中安全技术方法及单项安全施工组织设计；
（3）《建筑施工安全检验评分标准》及其它建筑施工安全规范和标准；
（4）企业或项目标安全生产规章制度；
（5）安全生产责任制；
（6）相关加强施工现场安全生产管理若干要求；
（7）施工现场防火要求；
（8）相关安全生产法令、政策、法规和要求。
2、安全管理方法：
（1）监理部安全监理负责检验现场施工安全，在日常旁站、巡视、平行检验施工质量时，同时要检验安全方法，对存在安全隐患必需立即指出。
（2）监理部派安全管理员。每个月和承包单位安全责任人，对整个工地进行安全大检验两次。对检验出安全隐患要求相关单位限期整改。
（3）每七天协调会，承建单位在汇报生产时必需汇报安全生产情况、总监理工程师及业主对安全生产要做出相关提醒。
（4）监理月报中要反应安全生产情况。
3、吊篮使用监理控制
（1）施工单位安装前必需报审安装方案、应急预案、提供安装单位及安装人员资质，安全协议安全交底并由施工单位审核后报监理审查同意，并报当地质监部门通知，然后进行安装。
（2）安装完成经施工、监理、安装单位验收合格，并由检测单位现场检测出具检测合格证后报质监站立案，立案完成后方可使用。
（3）天天由安全监理对现场进行安全检验，对吊篮使用情况及安全带使用情况进行检验，发觉安全隐患督促施工单位整改。
（4）吊篮移位后由施工、安装、监理进行验收合格并填写验收表后方可使用。
4、如遇下列情况，监理工程师能够下达“临时停工令”：
（1）施工中出现安全异常，经提出后，施工单位未采取改善方法或改善方法不符合要求时；
（2）对已发生工程事故未经有效处理而继续作业时；
（3）安全方法未经自检而私自使用时；
（4）私自变更设计图纸进行施工时；
（5）使用没有合格证书材料或私自替换、变更工程材料时；
（6）未经安全资质审查分包单位施工人员进入现场施工时。
（八）现场施工质量控制方法
1、 本工程为总包直接施工，督促总包方选择经验丰富施工班组进行施工。
2、 监理人员采取从产品进场到现场施工各工序整个过程做好相关检验、验收工作。
3、在每七天监理例会上，监理、建设、总包各方对其施工质量进行点评，整个存在问题和不足，改善和提升施工质量。
4、对施工存在质量缺点、问题监理人员将经过口头、书面通知施工方立即整改。
5、若施工单位不服从管理、无法确保施工质量和施工安全时，在取得业主方同意后签发局部暂停施工令，责令整改。
6、对已施工但检验验收不符合施工质量验收标准部位不予支付进度款。

浙江******管理

杭政储出******号地块项目监理部

年2月28日
