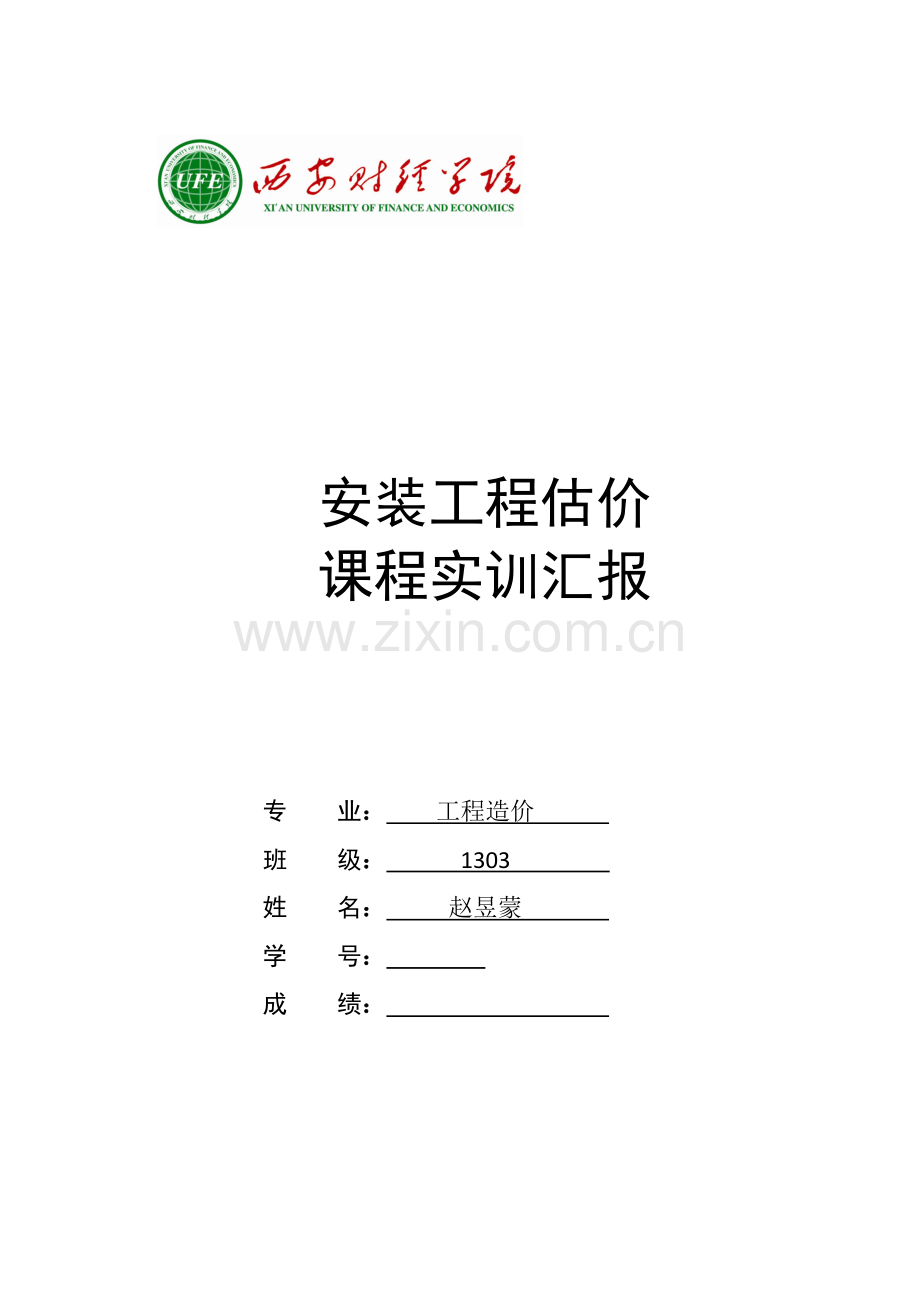

本

安装工程估价
课程实训汇报

专 业： 工程造价
班 级： 1303
姓 名： 赵昱蒙
学 号：
成 绩：

安装工程估价课程设计汇报
一、安装工程估价课程实训目标
上学期我们开设了安装工程课程实训，本课程是对上学期理论课实践，实训课程就是对理论知识利用练习。本门课程，从以前老师带着我们识读计算，变为本学期自己完成，发觉差距还是挺大，独立识图意味着自己要认识多种多样图例和符号，大量图例符号需要去查找，而在查找过程中对它们就会熟识，计算过程中，发线图纸中线路，管道走向即使复杂，但也是有规律可循。对专业熟练不仅是对理论知识了解和熟知，更是要将自己所学知识结合实际进行合理利用。
二、安装工程估价课程设计内容
（一）电气工程量清单编制
1.工程概况
XX市花园小区4#住宅楼为高层住宅楼，共12层，建筑13357.01㎡。地上一层为储藏室，建筑面积1197.68㎡，以上住宅为12159.33㎡；住宅部分层高3m，地上一层层高2.7m，建筑总高35.7m。
本建筑合理使用年限为50年，建筑抗震设防烈度为6度，耐火等级二级。属于二类住在建筑，设计使用年限为50年。基础形式筏板基础，为混凝土剪力墙结构，室内外高差-0.1m。本工程包含照明系统，建筑物防雷接地系统和安全方法，电视 电话及网络对讲系统，自动报警系统。
电力配电系统：低压配电系统采取220/380V树干式方法供电，一级负荷：采取双电源供电，在末端一级配电箱处进行切换，三级负荷：采取单电源供电。
照明系统：通常场所光源采取一般灯。
设备选择及安装:电表箱，控制箱除室外为明装外，其它均为安装，照明开关，插座均为暗装，除注明外，均为250V,10A；电缆桥架为托盘式，水平安装时，支架间距小于1.5m，垂直安装时，支架间距小于2m。
电缆，导线选型及附设：低压非消防电源电缆室内选择VV22-0.6/1KV电力电缆；电缆明敷在桥架上，应急电源电缆应采取隔断方法，应穿热镀锌钢管（SC）敷设。
建筑物防雷、接地及安全：本工程防雷等级为三类，建筑物外墙引下线在距室外地面上0.5m处测试卡子。
AWZ（总配电箱）从室外市电引来4根截面积300交联聚乙烯绝缘聚氯乙烯内护层钢带铠装聚氯乙烯外护套铜芯电力电缆穿直径400热镀锌钢管埋地敷设，接地连接熔断器接电涌保护器；电缆连接一个三相低压断路器（XX-630C500/4P），接出四路4根截面积95和一根截面积50聚氯乙烯绝缘钢带铠装聚氯乙烯护套铜芯电力电缆穿直径100热镀锌钢管，一路备用，接单相断路器；N1、N2、N3、N4分别接入各单元配电箱。
引自室外电网接总配电箱AWZ，一、二单元配电箱接自总配电箱，一单元配电箱AWZ1接入一单元每层室内保安箱，并供走廊，楼梯照明，每层接声控灯和自大电池应急灯；AWZ2接入二单元每层室内保安箱；引自备用或第二电源动力配电箱1箱和2箱，1箱接入双电源切换箱QH-1连接电梯控制柜1、2和设备配电箱5、6,2箱接入双电源切换箱QH-3连接设备配电箱1/2
2.图纸
①图 配电箱竖向干线图
②图 三到十二层电器平面图
3.计算工程和工程量清单汇总表
序号
清单编码
项目名称及特征
单位
工程量
D.4 控制设备及低压电器安装
1

配电箱
1. 名称:照明配电箱
2. 规格:400*250*150
3. 安装方法：暗装
台
8
3

照明开关
1.材质：PVC
2.规格:单极开关
3.安装方法：暗装
个
620
4

照明开关

1.材质：PVC
2.规格:双极开关
3.安装方法：暗装
个
160
5

插座

1.单相双联二加三
2.规格：L426/10USL
3.安装方法：暗装
个
1140
6

插座

1.单相三极壁挂空调插座
2.规格：L15/15CS
3.安装方法：暗装
个
80
7

插座

1.单相三极壁挂空调插座
2.规格：L15/15NS
3.安装方法：暗装
个
240
8

插座插座

1. 抽油烟机、排风扇插座
2. 规格：L426/10S
3.安装方法：暗装
个
80
D.11 配管、配线
1

配管
1. 名称：PC管
2. 规格：PC32
3. 配置形式：暗配
m
17088.2
2

配线
1. 名称：聚氯乙烯电线
2. 配线形式：照明线路穿管
4.配置形式：暗配
m
18003.7
3

接线盒
1.名称：灯头盒
2.材质：塑料
4.安装形式：暗装
个
960

4

接线盒
1. 名称：插座盒
2.材质：塑料
4.安装形式：暗装
个
1540
5

接线盒
1.名称：开关盒
2.材质：塑料
4.安装形式：暗装
个
780
D.12 照明器具安装
1

一般灯具
1.名称：螺口灯
3.规格：40W
4.安装形式：吸顶安装
套
960

（二）防雷接地工程工程量清单编制
1.工程概况
（1）接闪器：在屋顶采取D10镀锌圆钢做避雷带。
（2）引下线：利用建筑物钢筋混凝土柱子内∮16主筋焊接作为引下线，间距小于25m，引下线上端和避雷带焊接，下端和建筑物基础底梁和基础底板轴线上上下两层主筋等电位可靠连接。
（3）均压环：为预防侧向雷击，从五层开始，每二层设均压环，均压环均为该层外墙上全部金属窗、构件、引下线连接。
（4）接地极：接地极为建筑物基础底板轴线上上下两层中两根主筋为直径16以上通根上焊接形成基础接地网，并连接室外人工接地装置组成，用40*4镀锌扁钢连接成水平接地装置。
2.图纸

3.计算工程和工程量清单汇总表

序号
清单编码
项目名称及特征
单位
工程量
D.9 防雷及接地装置
1

接地极
1.名称：水平接地体
2.材质：镀锌扁钢
3.规格：40*4
根
2
2

接地母线（镀锌角钢L50*5）
m
18.702
3

避雷引下线
柱内主筋作为引下线
m
430.35
4

均压环
1.名称：防雷均压环
2.圈梁主筋作为均压环
m
356.4
5

避雷网
1.名称：避雷带
2.材质：直径10镀锌圆钢

188.89
6

接地装置
系统
1

（三）给排水工程图工程量清单编制
1.工程概况
本工程为二类高层住宅，地上11层，地下一层，建筑面积611.9㎡。耐火等级为二级，地下防火等级为一级，为剪力墙结构。
（1）给排水设计内容
本设计为本楼室内给水、排水、消防管道系统及灭火器配置设计，雨水为外排水详见建施。
（2）管道系统
本工程设有生活给水系统、排水系统、消火栓系统，建筑灭火器配置。
①生活给水系统
小区给水系统水源为市政自来水；给水系统分区为1-5层为低区，由市政给水管网直接供水，6-11层为高区，由本小区高压供水管网供水。
②生活排水系统
本工程污、废水合流制；污水经化粪池处理后，排入市政污水管；排水立管设伸顶通气，通气帽距上人屋面距离为2.0m，不上人屋面为0.7m。
③消火栓给水系统
本工程消防用水由10#楼消防水池及加压泵房联合供水，消防水箱及稳压设备设于10#楼屋顶，为确保消火栓栓口压力，一至四层采取稳压消火栓；室外设一套地上式消防水泵接合器，应在其15-40m范围内设置消火栓；室内消防管道成环状部署；室内消火栓出水方向和设置消火栓墙面垂直，高度距地面1.1m。
（3）管材、阀门及附件
①管材
生活给水管除住宅入户管水表后为S3.2系列无规共聚聚丙烯管，热熔连接外，其它均采取建筑给水钢塑复合管，丝接；生活排水管采取建筑排水硬聚氯乙烯双壁螺旋管道，每层设加强旋流特殊配件接头，法兰连接，排水横管采取挤出成氯型建筑排水用硬聚乙烯，粘结链接；室内消火栓给水管道采取PP-S钢套一体消防专用钢塑复合管，焊接，阀门及需拆卸部位采取卡箍法兰连接。
②阀门及附件
生活给水管上采取全铜质闸阀，消防给水管道采取双向型蝶阀，生活给水管道上有止回阀。
（4）管道敷设
①除地下室外、卫生间和厨房给水支管明装外，其它给水支管均暗设于管井和找平层内。
②给水管穿楼板时，应预设套管，套管和管道之间缝隙应用阻燃密实材料和防水油膏填实，端面光滑。
③排水立管穿楼板时设带止水环专用套管，套管和管道之间缝隙用C20细石混凝土分两次捣实。
④横管穿防火分区隔墙时，在管道穿越墙体两侧均设置防火套管或阻火圈。
⑤管道穿钢筋混凝土墙和楼板时、梁时，应依据所注管道标高，位置配合土建工种预留孔洞或预埋套管，管道穿地下室外墙时，应预埋防水套管。
（5）管道和设备保温
①外漏给水管道应做保温，外漏排水管道均应采取防结露方法。
②保温材料采取橡胶塑料管壳，保温厚度为40mm，保护层采取玻璃布缠绕，外刷两道调和漆。
③保温应在完成试压合格及除锈防腐处理后进行。保护层采取玻璃布缠绕，外刷两道调和漆。
(6）防腐及油漆
①在涂刷底漆前，应清除表面灰尘、污垢、锈斑、焊渣等物。
②消防管道埋地部分外刷冷底子油一道，石油沥青两道，并缠玻璃布；明装管道刷银粉漆两道，最终每层做红环标志。
③保温管道:进行保温后，外壳再刷防火漆两道给水管外刷蓝色环，排水管外刷黑环。
2.图纸
①二层消火栓、给排水平面图
②消火栓系统原理图

3.计算工程和工程量清单汇总表
序号
清单编码
项目名称及特征
单位
工程量
K.1 给排水、采暖、燃气管道
1

钢塑复合管
1.安装部位： 室内
2.介质：给水
3.规格：DN50钢塑复合管
4.连接形式：螺纹连接
5.管道消毒冲洗
m
0.5
2

复合管（钢塑复合管DN40）
m
2.5
5

共聚聚丙烯管
1.安装部位： 室内
2.介质：水
3.规格：De25（无规共聚聚丙烯管）
4.连接形式：螺纹连接
5.管道冲洗消毒
m
64.78
6

共聚聚丙烯管De20（无规共聚聚丙烯管）
m
56.52
K.2 支架及其它
13

套管（一般套管）DN50
个
2
14

套管DN60
个
2

套管De85
个
8

套管De115
个
8
15

管卡DN50
套
2
16

管卡DN40
套
2
K.3 管道附件
22

螺纹阀门
1.类型：全铜质闸阀
2.规格：DN15
4.连接形式：螺纹连接
个
8
23

螺纹阀门：全铜质闸阀De25
个
2
25

水表
安装部位：室内
连接形式：螺纹连接
组
2
K.4 卫生器具
29

台式洗脸盆
附件：冷热水嘴、喷头
组
8
30

洗涤盆（冷水龙头，洗涤盆）
组
4
31

大便器（座便器，节水型）
组
8
32

其它卫生器具（洗菜池，单槽）
组
4
33

淋浴器（单管淋浴器，DN15）
套
8
34

DN50圆地漏
个
12
35

洗衣机专用地漏DN50
个
4
36

水平清扫口
个
16
36

一般龙头DN15
个
8

洗脸盆龙头
个
8
DN15M.1刷油工程
1

管道刷油
1.除锈等级：按设计要求
2.油漆种类：调和漆
3.涂刷遍数：刷2道
m2
414.95
2

管道刷油
1.除锈等级：按设计要求
2.油漆种类：防火漆
3.涂刷遍数：刷2道
m2
414.95
M.8绝热工程
1

管道绝热
1.绝热材料：橡胶塑料管壳
2.绝热厚度：40mm
m3
9.7
2

保护层（材料：玻璃丝布）
m2
414.95

3.计算工程和工程量清单汇总表
序号
清单编码
项目名称及特征
单位
工程量

J.1 水灭火系统

1

PP-S钢套一体消防用钢塑复合管1.安装部位：室内
2.介质：给水
3.规格：DN100
4.连接形式：螺纹连接
m
202.3

2

PP-S钢套一体消防用钢塑复合管1.安装部位：室内
2.介质：给水
3.规格：DN65
4.连接形式：螺纹连接
m
9.65

3

报警装置
1.名称：湿式报警阀器
2.型号、规格：DN100
组
1

4
1
双户口消火栓
1.安装方法：暗装
2.规格：单栓DN100
套
20

5
2
单出口消火栓
1.安装方法：暗装
2.规格：单栓DN100
套
3

6
3
试验消火栓
1.安装方法：暗装
2.规格：单栓DN100
套
1

7
1
消防水泵接合器
1.安装部位：室外
2.型号、规格： 地上式，DN100
点
128

K.1 给排水、采暖、燃气管道

刚性套管
1.规格：DN110
个
28

K.3管道附件

1

双向型蝶阀
1.类型：双向型蝶阀
2.规格、压力等级：DN100低压
3.连接形式：螺纹连接
个
9

2

止回阀
1. 类型：止回阀
2. 2.规格、压力等级：DN65低压
3.连接形式：螺纹连接
个
2

3

自动排气阀
1.类型：自动排气阀
2.规格、压力等级：DN100低压
3.连接形式：螺纹连接
个
1

（四）采暖工程图量清单编制
1.工程概况
①建筑概况
该建筑住宅共6层三个单元，层高3m楼板厚300mm。采暖管道均采取焊接钢管，管径在40mm以上者（包含40mm）采取焊接。
②施工说明
采暖管道均采取焊接钢管，管径在32mm以下者(包含32mm)，采取螺纹连接，管径在40mm以上者(包含40mm)采取焊接。
全部管道管件和吊架表面除锈后，刷防锈漆两道，不保温部分再刷银粉两遍。
保温材料采取岩棉管壳。管道管径大于DN32，厚度为40mm，管径小于等于DN32，厚度为30mm，外缠玻璃布保护层。
注：墙厚均为240mm，供水管道距墙皮距离为150mm，轴线居中；DN20距墙皮距离30mm，DN100距墙皮距离50mm；散热器类型为M132铸铁散热器，高为
582mm，宽为132mm，长为80mm。
2.图纸
①采暖系统图
②一层采暖平面图
③二至五层采暖平面图
3.识读内容
①图

②图
③图

3.计算工程和工程量清单汇总表

序号
清单编码
项目名称及特征
单位
工程量
K.1 给排水、采暖、燃气管道
1

镀锌钢管DN100
1.安装部位： 室内明装
2.介质：热媒水
3.规格：DN100
4.连接形式：焊接
5.管道消毒冲洗
m
25.48
2

镀锌钢管DN100
1. 安装部位：埋地
2.介质：热媒水
3.规格：DN100
4.连接形式：焊接
5.管道消毒冲洗
m
13.18
3

镀锌钢管DN80（焊接）明装
m
7.86
4

镀锌钢管DN80（焊接）埋地
m
7.6
5

镀锌钢管DN70（焊接）明装
m
15.48
6

镀锌钢管DN70（焊接）埋地
m
14.4
7

镀锌钢管DN50（焊接）明装
m
28.8
8

镀锌钢管DN50（焊接）埋地
m
30.04
9

镀锌钢管DN40（焊接）明装
m
23.48
10

镀锌钢管DN40（焊接）埋地
m
21.6
11

镀锌钢管DN32（螺纹连接）明装
m
14.4
12

镀锌钢管DN32（螺纹连接）埋地
m
23
13

镀锌钢管DN25（螺纹连接）明装
m
123.68
14

镀锌钢管DN25（螺纹连接）埋地
m
2
15

镀锌钢管DN20（螺纹连接）明装
m
676.06
16

镀锌钢管DN20（螺纹连接）埋地
m
9.46
17

镀锌钢管DN15（螺纹连接）明装
m
102.72
K.2 支架及其它
1

镀锌铁皮套管DN150
1.类型：穿墙、楼板
2.材质：镀锌铁皮
个
2
2

镀锌铁皮套管DN125
个
5
3

镀锌铁皮套管DN100
个
7
4

镀锌铁皮套管DN80
个
15
5

镀锌铁皮套管DN65
个
11
6

镀锌铁皮套管DN50
个
9
7

镀锌铁皮套管DN40
个
22
8

镀锌铁皮套管DN32
个
168
9

镀锌铁皮套管DN25
个
48
10

管道支架DN25
个
1
11

管道支架DN32
个
1
12

管道支架DN40
个
2
13

管道支架DN50
个个
2
14

官道支架DN70
个
2
15

管道支架DN100
个
2
K.3 管道附件
1

螺纹阀门（截止阀）
1.规格：DN20
2.连接形式：螺纹连接
个
31
2

螺纹阀门（闸阀DN100）
个
2
3

自动排气阀DN20
个
2
4

手动排气阀
个
180
K.5 供暖器具
1

铸铁散热器
1.型号、规格：M132
片
2732
2

采暖工程系统调试
1.系统形式：上供下回自然循环
2.采暖管道工程量：m
系统
1
M.1 刷油工程
1

镀锌钢管刷油
1.除锈等级：表面除锈
2.油漆种类：防锈漆
3.涂刷遍数：2道
m2
23.61
2

镀锌钢管刷油
1.除锈等级：表面除锈
2.油漆种类：银粉
3.涂刷遍数：2道
m2
82.58
M.8绝热工程
1

管道绝热
1.绝热材料：岩棉管壳
2.绝热厚度：40mm
m3
1.45
2

管道绝热（绝热厚度30mm）
m2
0.08
3

保护层（玻璃丝布）
m2
54.48
三、安装工程估价课程实训收获
在实训课程之前，我们已经学习了安装工程估价理论知识，但全部理论全部是为实践而生，这学期实训课将我们带入实践之中，体会了理论和实践相结合所达成效果。经过对工程图识读计算，我们能够将巩固自己学过知识并发觉在以前学习过程中未发觉问题，使本身能力得到提升。实训过程中，深刻认识到自己对本专业和对理论知识利用生疏程度；经过对一张张图纸计算，逐步提升了自己专业素养。
