佳地、佳座水电施工组织设计.doc

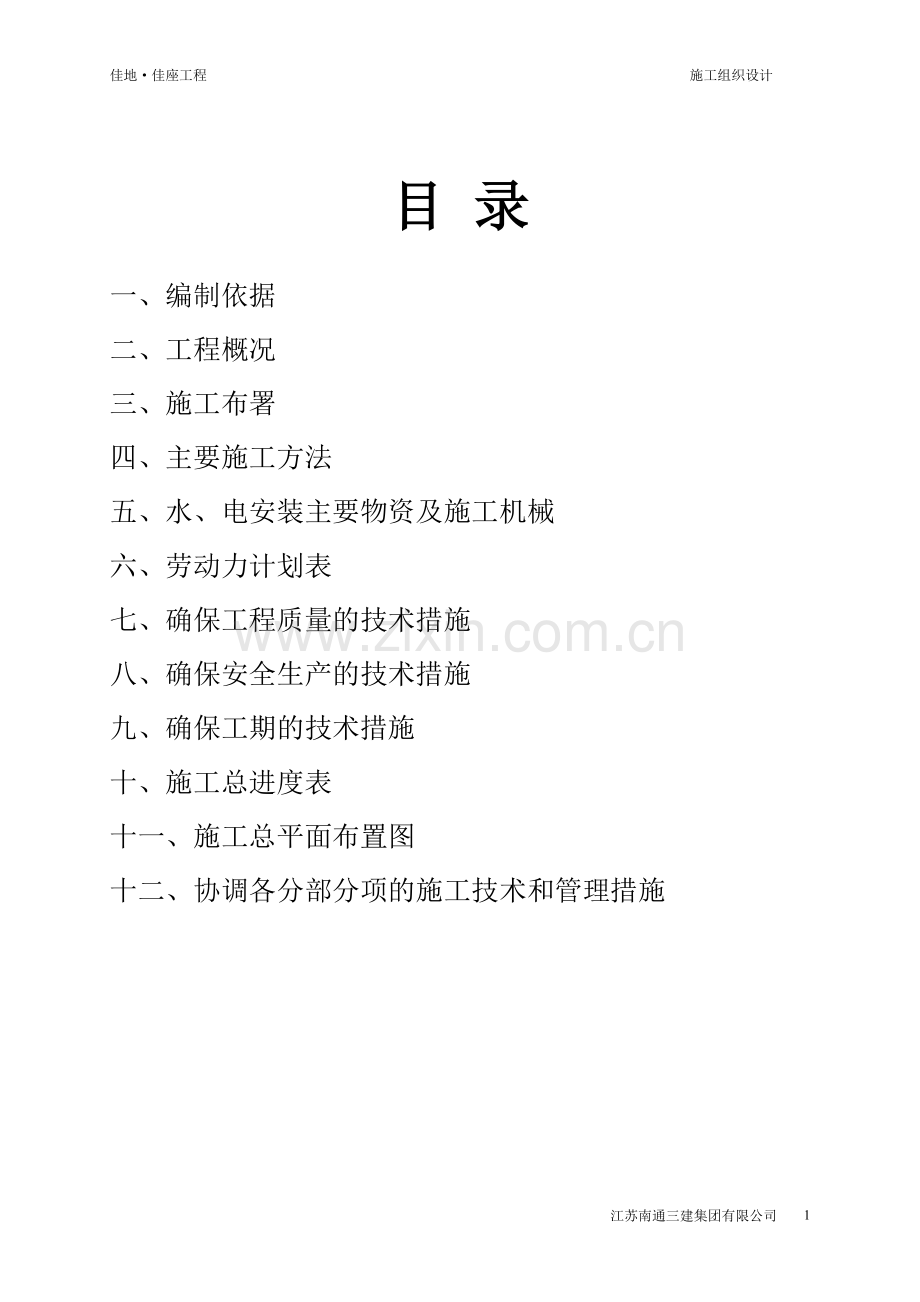

佳地佳座工程 施工组织设计 佳地、佳座工程水电安装施工组织设计编制：审核：审批：目 录一、编制依据二、工程概况三、施工布署四、主要施工方法五、水、电安装主要物资及施工机械六、劳动力计划表七、确保工程质量的技术措施八、确保安全生产的技术措施九、确保工期的技术措施十、施工总进度表十一、施工总平面布置图十二、协调各分部分项的施工技术和管理措施一、编制依据1佳地、佳座工程给排水、采暖、电气设计图纸；2国家颁布的现行施工规范和操作规程；3全国通用给排水、电气安装图集；4本公司类似工程相关经验资料。二、 工程概况本工程为河北佳地房地产开发有限公司佳地、佳座综合楼，剪力墙结构，建筑面积为：71301.88 m2 ，地下二层，地上二十七层，地下一层为变配电室、汽车库、地下二层为汽车库、生活、消防泵房、首层至四层设有商业、办公、消防控制室等，五至二十七层为办公，建筑高度为：99m,首层层高为：5.8m,二至四层层高为：4.8m,四层以上为：3.3m,本工程为一类高层民用住宅，耐火等级为一级。本工程施工范围为：水施包括施工室内生活给水及排水支、干管以及卫生洁具设备安装；排水管安装至外墙第一个检查井；采暖管道主管安装，电施包括施工室内强、弱电预埋管、线、盒、桥架、插座、电话、电视、桥架、电缆、配电箱柜、灯具安装以及配电系统调试；通风空调包括风管制作，风管、风机安装、调试；消防部份按图施工。（一）水暖工程概况：本工程施工内容包括：给、排水系统、采暖系统、雨水及空调冷凝水系统施工。1、生活给水系统：本工程属一类高层综合办公楼，水源为石家庄市平安大街、圆明路自来水，水压：0.025MPa，本工程从此管线接出两条给水管作为本建筑生活、消防用水，且楼内设：600立方消防水池一座，80立方生活用水水池一座。生活给水系统采用市政直接供水，变频供水两种供水方式，本建筑竖向分三个区，-2-4层为市政直供区服务于汽车库、设备用房、主楼及裙房卫生间（1-4层卫生间），5-22层办公部分由高低区变频供水设备供水，5-15层为低区，16-27层为高区，均由各自的变频供水设备供水。高低压变频设备设于地下二层生活泵房内。各区供水管道在水压大于0.35MPa的供水支管上均加设可调式减压阀（200P型）和过滤器一个，且规格与给水管同径，阀门压力0.15MPa。建筑物市政、低、高区生活供水压力分别为：0.25MPa、0.09 MPa、1.32 MPa，给水管道在高压细水雾系统水箱供水管道前均加设防倒流止回器，给水管道在高压细水雾系统水箱供水管、汽车库冲洗水管及需要计量的给水管道均设置水表。生活给水给水加压设备后地下室、管道井生活给水管道采用不锈钢复合管，丝扣或卡箍连接。生活给水支管市政、低、高区采用不锈钢复合管，丝扣或卡箍连接。2、排水系统：本工程污、废水采用合流制，室内正负零以上污废水重力自流排入室外污水管，地下室污废水采用潜水排污泵提升至室外污废水管。卫生间污废水立管设一根专用通气立管，其中首层污、废水排水系统为单排，污水经化粪池处理后做中水系统原水。重力流排水管立、支管：UPVC管，粘接，重力流排水管横干管：机制排水铸铁管：胶圈连接。压力流排水管：镀锌钢管，卡箍连接。3、雨水及冷凝水系统：内排雨水管：热镀锌钢管，沟槽连接。主楼和裙房屋面雨水分别采用内排重力流、虹吸式雨水排水系统，主楼屋面雨水斗采用87型雨水斗。4、主要材料：地下室、管道井生活给水管道采用不锈钢复合管，（承压市政、低区、中区：1.0MPa，高区：1.6 MPa）丝扣或卡箍连接。生活给水支管市政、低、高区采用不锈钢复合管（承压市政、低区、中区：1.0MPa，高区：1.6 MPa），丝扣或卡箍连接。消防给水管：内外热浸镀锌加厚钢管（工作压力1.6 MPa），卡箍或螺纹连接。重力流排水管立、支管：UPVC管，粘接。重力流排水管横干管：机制排水铸铁管：胶圈连接。压力流排水管：镀锌钢管，卡箍连接。水泵结合器埋地管：球墨给水铸铁管（工作压力1.6 MPa）。承插胶圈连接。内排雨水管：热镀锌钢管，沟槽连接。给水管道必须采用与管材相适应的管件，生活给水系统宿舍及的材料必须达到饮用水卫生标准。阀门：生活给水管：DN50mm管采用全铜质闸阀，工作压力为：1.6 MPa，DN50为蝶阀工作压力为：1.6 MPa。压力排水管上的阀门采用铜芯球墨铸铁外壳闸阀，工作压力：1.0 MPa。5、建筑防火套管设置：室内明设且管径110mm时，立管穿越楼层设阻火圈。管道穿越墙体或暗设的污水立管 相连接的横管，横支管且管径110mm时，在穿越墙体或管窿维护结构处设阻火圈。排水横管如不可避免穿越防火墙和防火分区隔墙时，应在穿墙两侧设置阻火圈。给水管道如不可避免穿越防火墙和防火分区隔墙时，当管道为不燃材料时，套管与管道之间缝隙应用阻燃密实材料和防水油膏填实，端面光滑。6、消火栓系统：本工程消火栓系统竖向分为两个区，地下二层地上四层为低区，五至二十七层为高区，低区供水由加压阀减压后供水，高区直接供水。高、低区消火栓栓口洞压大于0.5MPa者采用减压稳压型消火栓，室内消火栓系统承环状布置，室外设三套DN150的都悬式水泵结合器同室内环状管网连接，减压稳压消火栓设置-2-3层、5-25层。消火栓箱内配DN65消火栓一个，DN65、L=25m衬胶水龙带一条，自救式消防卷盘一套，消防按钮及指示灯各一个，建筑物消防系统压力：1.5MPa。自动喷水灭火系统：采用临时高压制，在地下室消防泵中设有喷淋泵（150DL6 Q=30L/S，H=100，N=55KW）。喷头最不利点工作压力为0.10 MPa；泵房内设有湿试报警阀组4套，C段屋顶水箱储存有24m3专用消防水量。地下室采用直立型喷头，若管道或喷头碰风管时，可视情况绕过风管安装在原处，喷头动作温度为68度。上部有吊顶出的喷头安装需要带伸缩装饰盘，无吊顶处的喷头及吊顶内的喷头安装应距楼板底75150mm，碰梁时，应按自动喷淋水灭火系统施工急验收规范避开梁；其中厨房喷头动作温度为93度，其他喷头动作温度为68度。连接喷头与配水支管的短管管径为DN25。本工程建筑空调夏季集中冷源设于停车楼制冷机房内。龙条热源为停车楼锅炉房，提供50/40热水。本工程首层大空间门厅部分设置地板辐射采暖系统。空调冷凝水系统为一次泵变流量双管制系统，系统分两个区，一至四层为低区，五至二十七层为高区，高区垂直、水平水管路均为同程式，低区高球垂直、水平水管路为异程式，空调系统采用变频稳压设备定压，系统补水采用软化水，定压设备、软水器设于设于制冷机房内。 (二)、电气工程概况：电气安装接地体、避雷接地引下线、导管敷设、桥架敷设、穿线、开关、插座、灯具安装、配电箱、柜安装、避雷接闪器、通电调试、弱电预埋管、及防雷接地系统组成。1、10/0.4KW变配电系统：负荷等级：本工程为一类高层建筑，消防电梯、消防泵、喷淋泵、防排烟风机、消防稳压泵、火灾应急照明、消防控制室、消防排水泵等消防负荷以及客梯、生活水泵、航空障碍标志灯、走道照明、变配电所、值班照明、网络机房等均为一级负荷，其他负荷为三级负荷。2、供电电源及电压：由城市电网高压电力电缆穿管埋地引入，两路10KW电源线路引至本工程高压配电室电源进线柜内的进线开关、两路电源一用一备用。3、变配电所设置及变压器的选择本工程设有10/0.4KW变配电所，变配电所设在本楼地下一层，变配电所内设有四台1000KVA变压器。即1#、2#变压器，主要为水泵房及17-26层照明及动力用电供电，3#、4#变压器主要为-2-16层办公楼的照明、动力及其他用电供电。4、10KV高压系统：A、变配电所为两路10KW进线两路电源一用一备，单母线分段，正常运行时主供电回路电源开关合闸，母联开关合闸，备用回路电源分开合闸，当主配供电回路电源故障时，通过手动/自动操作主供电回路开关动作，备用回路电源合闸，负担建筑全部一级负荷。两电源进线开关设电气、机械联锁、保证两回路进线开关不能同时合闸。B、10KV高压开关柜为中置式手车式开关柜，具五防措施：采用高压真空断路器，额定短路开断能力不小于31.5KA，附弹簧储能操作机构，操作电源采用220V镍隔电池柜（80Ah）作为直流操作、继电保护及信号电源。在10KV出线开关柜内装设氧化锌避雷器作为真空断路器的操作过电压保护。C、继电保护及信号装置的设置：采用综合继电保护装置，变配电室10KV电源进线装设电流速断及过电流保护，变压器的保护采用电流速断、过电流、单相接地及温度保护，10KV母联断路器设过电流保护及电流速断保护，速断保护为合闸瞬间时投入，合闸接后自动解除。D、380/220V配电系统：低压为单母线分段运行，联络开关设自投自复/自投不自复/手动转换开关。自投时应自动断开三级负荷，以保证变压器正常工作。主进开关与联络开关设电气联锁，任何情况下只能合其中的两个开关，主进线开关设过载长延时、短路短延时保护、短路瞬时保护、及接地故障保护，低压出线开关设过载长延时、短路瞬时保护、低压系统各级保护应有较好选择性配合，低压断路器分断能力均不小于50KV。开关柜采用低压抽出式开关柜，消防负荷设分励脱扣器，用于火灾时切断非消防用电。5、照明设计（1）、配电系统：办公部分照明配电系统为树杆式配电，其他部分配电系统以分区树干式为主。（2）光源及灯具的选择：光源采用高效节能荧光灯，灯具采用高效灯具，卫生间等潮湿场所采用防水防潮灯具，直管荧光灯配合符合国家能效标准的电子镇流器，所用灯具功率因数均0.9。（3）应急照明：应急照明采用双电源加蓄电池供电，应急照明灯和灯光疏散指示标志，应设玻璃或其他不燃烧材料制作的保护罩，采用蓄电池供电的疏散照明灯具，供电时间不小于30分钟，采用蓄电池供电的备用照明灯具供电时间不小于3小时。商场应在柜台布置确定后，在商场内疏散走道和主要疏散路口地面上增设能保持视觉连续的灯光疏散指示标志或蓄光型疏散指示标志。6、主要设备选型及其安装：变压器按环氧树脂真空浇注干式变压器设计，设强制风冷系统，接线为D，Yn11，保护罩由厂家配套提供，防护等级不低于1P40，高压配电柜按KYN28A型产品设计，电缆下进下出，柜下设电缆沟。电压配电柜依据抽出式开关进行设计，落地式安装，电缆下出，柜下电缆沟。动力、照明配电箱、控制箱选用XL-51、PXT系列、双电源切换箱选用WATS系列。除注明外照明开关安装高度均为下皮距地：1.3m.所用插座均为安全型，安装高度均为下皮距地：0.3米。7、导线选择及线路敷设方式：（1）一般照明及电流负荷采用（ZR）YJV-1KV、BV-0.45/0.75KV型电缆、电线。（2）应急照明等消防负荷及重要负荷采用NH-A-YJV-1KV、NB-BV-0.45/0.75KV耐火型电缆、电线，所用电缆、电线采用低烟无卤型。除注明外普通照明回路及应急照明回路采用2.5m导线。8、防雷接地（1）本工程防雷等级：预计年雷击次数0.14次/a,二类防雷。防雷接地、保护接地及弱电接地共用同一接地体，接地体利用基础内四根直径不小于16mm主筋通长焊接形成闭合接地体，通过结构柱内四主筋通长焊接作为防雷引下线引接至屋顶，屋面四周女儿墙设置避雷网与防雷引下线做可靠连接，形成一个完整的防雷系统，接地电阻要求不大于1欧姆。低压配电系统的接地型式采用TN -C-S系统。本工程利用基础接地体作为综合接地装置，所有进出大楼的金属管道、构架及电气设备不带电的金属外壳、插座接地极均应作可靠的接地保护，接地电阻不大于1欧姆。 本工程设总等电位联结，在地下一层设MEB箱，将建筑物的PE干线、电气装置接地极的接地干线、金属管道、金属构件等导体作等电位联结。卫生间作局部等电位联结，设LEB端子板。三、施工部署：3.1、施工方案：根据工程特点，公司对工程项目实行项目经理负责制，对整个工程的质量、安全、工期各项目工序及文明施工进行全面管理。3.2、施工流程：水施：预留预埋管道安装给水系统试压清洗、雨排水系统通灌水、通球管道清理、给水系统消毒系统清洗、通水、调试电施：接地体焊接管路预埋砌体配合管内穿线配电箱安装电器具安装系统调试3.3、施工机构配置：3.3.1、组织原则：公司对本工程项目实行项目经理负责制，由项目经理负责对整个工程的质量、安全、工期及文明施工等进行全面管理。3.3.2、项目管理班子配备：安装项目经理一人，水电技术负责人一人，水电施工负责人各一人，材料员一人，库管员一人。3.4、施工准备工作：3.4.1、临时设施按土建项目部安排的施工总平面图布置搭设，劳力、材料按计划进场。3.4.2、施工用水：施工现场和仓库、料厂、加工厂均利用土建配备的设施。3.5、主要机械配备情况（见施工机械设备、机具计划）3.6、劳力组织：管工20人，电工40人，电焊工4人，其他辅助工10人。3.7、进度安排（与土建进度同步进行）3.8、质量等级：合格3.9、加强安全文明施工管理，创文明安全先进工地。四、主要项目的施工方法：41、水施部分：411、预留、预埋：按照土建施工的实际进度，根据水施设计图纸、层次、平面布置、卫生间大样图，同土建施工密切配合做好预留、预埋工作。管道穿外墙和基础梁预埋：根据土建墙、梁宽体厚度及穿过墙梁管道管径尺寸，在土建墙梁体钢筋绑扎调整好，封模板前根据图纸布置的位置、标高尺寸、埋设套管、埋设时要求位置、标高准确，应注意平直，固定要牢固，套管中要用水泥纸等填堵。管道穿楼板孔洞预留：在预埋各层管道穿楼板的水盒时，水盒要用圆钉固定在模板上。予埋前在土建模板安装好，必须先放样，用墨斗线进行弹线，做好各预留孔洞的记号，待梁钢筋绑扎好放下，板钢筋开始布筋时配合预留，位置要求准确。管道穿墙体孔洞预留：在墙体砌筑时，事先把预留孔洞标高尺寸以书面形式向土建交底，在砌筑墙体时配合土建作好孔洞预留和孔洞加固，同时根据管道的布置走向、管道口径结合土建标高线在墙体砌筑时配合作好管道穿墙孔洞的预留，要求位置、尺寸准确。412、给水管道安装：给水系统主干管、立管采用不锈钢复合给水管，生活给水支管采用不锈钢复合给水管，丝扣或卡箍连接。作业条件：埋地管道铺设必须在回填土夯实或挖至管底标高，沿管线铺设位置清理干净，管道穿墙处预埋孔洞清理后，其洞口尺寸和套管规格符合要求，坐标标高正确。主干管安装必须在安装层的结构顶板完成后进行，沿管线安装位置的模板及杂物清理干净，支吊架牢固、位置正确。立管安装应在主体完成后进行，每层均应有明确的标高线。装竖井管道，应把竖井内的模板及杂物清除干净，并有防坠落措施。支管安装应在墙体砌筑完毕，墙面粉砂浆后进行。工艺流程：安装准备预制加工立管安装干管安装支管安装管道试压管道冲洗安装准备：认真熟悉图纸，根据施工方案决定的施工方法和技术交底的具体措施做好准备工作。参看有关专业设备图和装修建筑图，核对各种管道的坐标，标高是否有交叉，管道排列所用空间是否合理。有问题及时与设计和有关人员研究解决，办好变更洽商记录。预制加工：按设计图纸画出管道分路、管径、变径、预留管口、阀门位置等施工草图，在实际安装的结构位置做上标记，按标记分段量出实际安装的准确尺寸，记录在施工草图上，然后按草图测得的尺寸预制加工。干管安装：首先确定干管的位置、标高、管径、坡度、坡向等，正确地按图示位置、管间支架的间距、标高确定支架的安装位置：在应栽支架的部位画十字线，然后打洞栽支架。水平支架位置的确定和分配：先按图纸要求测出一端的标高，并根据管段长度和坡度定出另一端的标高，两端标高确定之后，再用拉线的方法确定出管道中心线（或管顶线）的位置，然后按图纸要求及支架间距的规定来确和分配管道支架。立管安装：首先根据图纸要求或给水配件及卫生器具的种类确定支管的高度，在墙面上画出横线，再用线坠从上到下吊在立管的位置上，在墙上弹出或 画出垂直线，并根据立管卡的高度在垂直线上确定立管卡的位置并画好横线，然后再根据所画横线和垂直线的交点打洞栽卡，立管的管卡的安装，立管支架安装间距应符合规范规定，具体见后页要求施工，成排管道或同一房间的立管卡和阀门等安装高度应保持一致，管卡栽好后，再根据干管和支管横线测出各立管的实际尺寸进行编号记录，在地面统一进行预制和组装。在检查和调直后方可进行安装。上立管时 上、下配合，一边在下端托管，一边在上端上管，上到一定程度时，要注意下面支管头方向，以防支管头方向偏差或过头，上好的立管要进行最后检查，保证垂直度和离墙距离，使其正面和侧面都在同一垂直线上，最后把管头收紧，及时清除麻头，并作好防腐处理，支管甩口均要做好临时丝堵。支管安装：安装支管时先按立管上预留的管口及卫生洁具的种类确定支管的高度，在墙面上画出或弹出水平支管位置的横线，在横线上按图纸要求画出各分支线或给水配件的位置中心线，再根据横线中心线测出各支管的实际尺寸进行编号记录，根据记录尺寸进行预制和组装调直后将支管固定于已刷好的管沟内，并用勾钉固定，支管支架安装间距应符合规范规定。413、消防喷淋系统：工艺流程：安装准备预制加工干管安装立管安装支管安装管道试压管道冲洗（管道灌水管道通水）安装准备：认真熟悉图纸，根据施工方案决定的施工方法和技术交底的具体措施做好准备工作。参照有关专业设备图和装修建筑图，核对和种管道的坐标、标高是否有交叉、管道排列所用空间是否合理。有问题及时与设计和有关人员研究解决，办好变更洽商记录。预制加工：按设计图纸画出管道分路、管径、变径、预留管口、阀门位置等施工草图，在实际安装的结构位置做上标记，按标记分段量出实际安装的准确尺寸，记录在施工草图上，然后按草图测得的尺寸预制加工。钢管丝扣预制：根据实测尺寸，结合各连接件的尺寸确定管材长度，可用切割机切割，套丝时分三次以上套成，管后端一定要垫平，在套丝过程中要加机油冷却，安装螺纹零件时，应按旋紧方向一次装好，不得倒回，安装后露出23牙螺纹，并清除剩余填料。镀锌管沟槽式管道预制安装：1、 钢管滚槽加工： 用切管机（或割管器）将钢管按所需长度进行切断、切口应于管中心垂直、切口平整、切口处应去除毛刺。将需滚槽加工的钢管放置在滚槽机下滚辊和钢管支承尾架上。在钢管外圆上表面放置水平仪，用水平仪测量水平，借助支架，调整钢管水平，并保证钢管轴心线与滚槽机轴心线平行。（钢管轴心与滚槽机端头限位面垂直）钢管端面紧贴滚槽机限位面。压下钢管辅助压轮（用手压住），启动滚槽机电机，并将油压千斤顶徐徐上顶，使滚槽机滚轮下压管材外壁，均匀滚压钢管直至预先设定沟槽深度为止，停机。用游标卡尺测量其沟槽宽度与深度以及圆度，检查是否符合标准要求。打开手动千斤顶回油阀卸压，使上滚轮上升离开钢管沟槽，卸下钢管。检查钢管端密封面处是否有损伤，若无损伤则滚槽合格。2、 钢管安装： 安装前应对钢管端部进行检查，清理毛刺、滚压痕、刻划痕、残渣以及铁锈、结垢等，以免划伤密封胶圈和影响密封性能。安装时应遵循先装大口径管、总管、主管，后装小口径管、分支管的原则。安装过程中不可跳装、分段装，必须按顺序连续安装，以避免出现段与段之间连接困难和影响整体安装效果。准备好符合要求的已滚压沟槽管段、卡箍接头、密封圈、润滑剂、管件、螺栓等附件。检查密封圈是否有损伤，将合格的密封存圈在其唇部、侧部及背部均匀涂上润滑剂，便其便于安装。将涂上润滑剂的密封圈先套上一根钢管的密封位置，然后将密封圈套上另一根钢管的密封位置，使密封圈位于两管接口的中间位置，管两端间间隙应符合标准要求。检查管道轴心线，使两管中心线同轴。在接口处橡胶密封存圈外侧安装上下卡箍，并将卡箍凸边缘卡入钢管沟槽内。用双手压紧上下卡箍的耳部，并用木榔头（或橡胶榔头）轻轻敲打卡箍凸缘，使上下卡箍靠紧。在卡箍螺孔处插入螺栓，并用力矩扳手均匀轮换拧紧螺栓，防止橡胶圈起皱检查卡箍凸边是否全圆周卡入沟槽内，若卡入即安装完毕。414、排水系统：作业条件：地下排水管道的铺设必须在回填土夯实，沿管线铺设位置清理干净，预留孔洞清除干净，设备及内排水管道的敷设，应在设备层内模板拆除清理后，楼层内排水管道的安装应与结构施工隔开几层，且管道穿越结构部位的孔洞等均已清除，室内模板或杂物清理后室内弹出房间尺寸线及准确的水平线。工程流程：安装准备管道预制污水干管安装污水立管安装污水支管安装闭水试验安装准备：根据设计图纸检查、核对预留孔洞大小尺寸正确无误，将管道坐标、标高位置画线定位。管道预制：塑料排水管的预制：管段上的承插口一律与水流反向预制，锯管工具宜用细齿锯，割刀和割管机等机具，断面平整并垂直于轴线，断面处不得有任何变形。插口处可用中号锉刀锉成1530。坡口：坡口厚度有管壁厚度的1312， 长度一般不小于3毫米，坡口完成后应将残屑清除干净。粘合面的清理：管材或管件在粘合前应用棉纱或干布将承口内侧和插口外侧擦拭干净。使被粘结面保持清洁，无尘砂与水迹，当表面粘有油污时，须用棉纱蘸酮等清洁剂擦净。管端插入承口深度：配管时，应将管材与管件承口拭插一次，在其表面划出标记，承口底部和插口应留有10毫米左右的伸缩距离。胶粘剂涂刷：用油刷蘸胶粘剂涂刷被粘接插口外侧及粘接承口内侧时，应轴向涂刷动作迅速。涂抹均匀，且涂刷的胶粘剂应适量，不得漏涂或涂抹过厚。应先涂承口后涂插口。承插口连接：承插口清洁后，涂胶粘剂，立即划正方向将管子插入承口，使其准直，再加以挤压，应使管端插入深度符合所划标记，并保证承插口的直度和接口的位置正确，还应静置23分钟，防止接口滑脱。承插口接口的养护，承插接口插接完毕后，应将挤出的胶粘剂用棉纱或干布蘸清洁剂擦试干净。干管安装：首先根据干管的位置、标高、管径、坡度、坡向等正确地按图示位置，管道支架的间距，标高要求确定支架的安装位置，其中生活污水管敷设坡度DN50，i0.035；DN75，i0.025；DN100，i0.02；DN150， i0.01；DN200，i0.008。支架间距：DN50管为1200mm，DN75管为1500mm，DN100管为2000mm，DN150管为2000mm，确定时，先按图纸要求测出一端的标高，并根据管段长度和坡度定出另一端的标高，两端标高确定之后，再用拉线的方法确定出管道中心线（或管底线）的位置，然后按图纸要求及支架间距要求来确定和分配管道支架，并记下各部位支架距楼板底或梁的距离，栽支架的孔洞不宜过大，且深度不得小于120毫米，支架的安装应牢固可靠，成排的支架安装应保证其支架台面处在同一水平面上，同管径的管道支架间距应一致，且垂直于墙面（楼板）。管道支架一般在地面预制，支架上的孔眼宜用台钻钻得，也可用气割开孔，开孔时必须将孔洞上的氧化物清除干净，以保证支架的洁净美观和安装质量。支架的断料宜采用砂轮切割机切割，如用气割，则应保证美观和质量，支架制作完成后，应按要求作好防腐处理，等油漆晾干后，方可进行安装。塑料排水管采用金属包箍固定，管和包箍间要设置和包箍宽度一样的橡皮条。干管安装承插口一律与水流反向安装。排水干管与干管、立管连接应采用45三通或45四通和90斜三通、90斜四通，立管与排出干管端部的连接宜采用两个45弯头：塑料排水干管必须按设计要求的位置和数量装设横管伸缩节。组装好的管子，应在地面进行检查，若有歪斜曲扭则应进行调直，上管时应将管道滚落在支架上，随即用管卡将管子固定防止管道滚落伤人。干管上立管预留口位置及首层卫生洁具的排水预留管口接室内地平线坐标位置及轴线找好尺寸，按至规定高度，将预留管口装上临时封堵，安装后还应进行最后的校正调直，保证整根管子水平面和垂直面都在同一直线上并最后固定牢固。立管通长安装应根据立管承口外侧与饰面的距离应控制在2050毫米之间，用线坠从上到下吊在立管的位置上，在墙上弹出或画出垂直线，并根据立管卡的高度在垂直线上确定立管卡的位置，并画好横线，然后再根据所画横线和垂直线的交点打洞栽卡。立管的管卡的安装，两个以上的管卡应均匀安装，成排管道或同一房间的立管卡高度应保持一致。管卡距墙面的距离应一样。塑料立管采用配套的塑料墙卡。立管上应按设计要求安装检查口， （检查口中心距地面、蹲台面高度为1米，检查口的朝向应便于检修，立管三通口距楼板距离由横管的长度和坡度来决定，和楼板相距距离一般宜大于或等于250毫米，但不大于300毫米。塑料排水立管在每层台出支管三通口前均应设置伸缩节，立管管段一般在地面统一进行预制，预制长度以方便吊装为宜，在检查和调直后方可进行安装，上立管时，应两人配合，一人在下端托管，一人在上端拉管，同时注意立管支管头方向以防支管头偏差或过头，上好的立管要进行最后的检查，保证垂直度和距墙距离，使其正面和侧面都在同一垂直线上，最后把管卡收紧）。支管安装：支管支架的确定同干管支架确定方法，管段长度小于0.5米可不设支架。如是塑料支管横支管上合流配件至立管超过2米应设伸缩节， 横管上伸缩节之间的距离不得超过4米， 横管有偏心异径管时，应使其凸肚朝下，保持管顶取平。在连接两个以上大便器或三个及三个以上的卫生器具和排水设备的支管，根据卫生洁具和设备的尺寸，采用十字线中心尺寸配制支立管，支管管段按测量的正确尺寸和安装的难易程度在地面进行预制，然后将吊卡装在楼板（梁）上，并按横管的长度和要求坡度调整好吊卡高度，再开始吊管，吊横管时，要将横管上的三通口或弯头的方向及坡度调好，再将吊卡收紧，横支管安装严禁产生倒坡现象。管道堵孔洞的施工工艺：管道安装完毕后必须同时用不低于结构标号的细石砼把孔洞堵严，抹平，为了不致因堵洞而使管道移位，造成立管不垂直，应派专人堵孔洞。堵楼板孔洞宜用定型模具或用木板支搭牢固后，先往洞内浇点水再用细石砼分两次填平捣实，不许向洞内填塞砖头，杂物，具体施工工艺流程详见附图。排水塑料管穿楼板处应打毛、粘胶、撒砂作挡水圈等工艺施工完毕后，应移交给堵孔洞人员，堵孔洞人员在施工前应给予移交验收后施工。水工施工排水塑料管的固定支架，包括孔洞，临时固定支架，堵孔洞人员在第一次捣实时不得破坏，管中或立管应垂直不得偏移中心，穿楼板的塑料管补洞应按大样图工艺流程进行操作施工， 吊横管采用16#铁丝。第二次捣实后应做灌水试验，并填写灌水记录，穿越屋面楼板的排水塑料管应设铸铁套管，接口的施工应按承插管道接口的规范施工，不得用一般水泥砂浆抹口。楼板补洞工艺流程： 吊模（采用16#铁丝）填10毫米厚的干砂（用纸隔离） 细石砼第一次捣实沥青或851防水油膏防水层细石砼第二次捣实灌水试验灌水记录。排水管道灌水试验：暗装或埋地的排水管道，在隐蔽之前必须做好灌水试验。其灌水高度不低于卫生器具的上边缘或底层地面高度，满水试验15分钟后，再灌满水延续5分钟，液面不下降为合格。排水管道通水试验：室内排水系统竣工后，必须进行通水能力试验，按给水系统的1/3配水点同时开放，检查各排水点是否畅通，接口处有无渗漏。所有排水管和落水口都应进行通水试验，不得缺漏，试验结果必须符合设计要求及规范规定。排水管道通球试验：排水主立管及水平干管管道均应做通球试验，通球球径不小于排水管道管径的2/3，通球率必须达到100%。4.2、电施部分：4.2.1、防雷接地系统： 本工程防雷接地系统根据设计要求，采用建筑结构基础钢筋焊接连成电气闭合导体。其垂直接地极利用基础底筋两侧主筋与主体内做主筋做引下线电焊连接作为垂直接地极；水平接地体利用基础地梁底板两侧主筋搭焊接闭后通导，并与垂直接地极作等电位跨（焊）接；防雷引下线利用结构柱两主筋通长引上焊接；屋面防雷接闪器采用12镀锌圆钢，沿屋面女儿墙上沿明敷设作为避雷网。 保安接地：电气装置或设备与带电部分相绝缘的外露金属部分同接地体之间通过保护接地线（PE线）与接地体作可靠连接。接地电阻设计要求不应大于1欧姆。基础接地体安装：组织参加本工程施工的有关施工人员，认真学习施工设计图纸，熟悉、了解设计意图。按设计的安装位置清理好场地，在基础底板钢筋与柱筋连接处绑扎完后开始进行安装。首先必须将进场材料报送现场监理人员检验，检验合格达到要求方可进场使用、安装。按设计图尺寸位置要求，找好桩基位置，从桩基对角两根钢筋引出搭接圆钢与设计指定的基础梁两侧主筋焊接，基础梁两侧主筋通长焊接，再与作防雷引下线的结构柱两主筋焊接，并将室内地面以上专用接地线出线及室外地面接地引出线与水平接地极焊接好，形成一个闭合的接地体。焊接时按施工规范及工艺要求，搭（焊）接处焊缝应均匀，无气孔、虚焊和咬边等现象，搭（焊）接长度圆钢应6D，扁钢与圆钢的搭（焊）接长度应6D，扁钢搭（焊）接应不少于3个棱边，且焊接长度应2b。焊接处电焊完成后，应及时清理药皮，并将引下线点用色漆做好标记，以便干线引出连接和检查。基础接地体安装完成后，及时通知现场监理人员对安装项目进行检查，并对基础接地体的接地电阻进行测量，达到要求方可进行下一道工序的安装。防雷引下线暗敷设：建筑物有脚手架或爬梯，达到能上人操作的条件；利用结构柱主筋作引下线的钢筋绑扎完毕。按设计图及要求找出全部主筋位置，用油漆作好标记，距室外地坪0.5米处焊好防雷接地测试点，引下线随结构柱钢筋逐层串联焊接至顶层引下线引出点，焊接出一定长度的引出线，引下线的搭接长度不应少于200MM，每层焊接完成后，及时通知监理人员检查，并做好隐蔽记录。避雷带安装：接地体与引下线已经做完，支架已安装好，土建女儿墙装修完毕。根据设计要求，将避雷线敷设于支架顶部，顺直敷设，卡固、焊接连成一体，与引下线焊好，建筑物屋顶突出物部位的金属导体都必须与避雷网焊接成一体，建筑物的变形缝处应做防雷跨越处理。4.2.2、配管工程：本工程强电部分主干管采用焊接钢管作为电气线路保护管，其它部分线路均采用阻燃PVC管，根据其用途分别敷设于混凝土板、墙、地面内敷设。施工前，组织有关施工人员学习施工设计图，施工员向施工班组作技术交底。根据设计图设计要求，加工好各种盒、箱、管弯。钢管煨弯可采用冷煨法或热煨法，将需要切断的管子长度量准确后切管，断口处应平齐不歪斜，管口刮锉光滑，无毛刺，管内无铁屑，并作管子防腐处理。对进场各种管子及其它辅助材料及时报送有关监理人员进行全面检验、检查，检查合格方可使用。钢管连接要求采用专用钢套管连接，PVC管采用配套PVC套管粘接。钢套管长度为连接管径的1.53倍，PVC管连接管采用专用连接套管。连接管口的对口处应在套管的中心，钢管接头外应焊牢固、紧密，PVC管连接采用专用粘性胶水粘接，粘接处应粘接牢固、严密。当管路暗敷时，保护管应减少弯曲，宜按最近的线路敷设，敷设时管路与砼板面应保证15MM的保护层距离，并将管道（硬塑管）按每1米处及管道进箱、盒处作管道固定。管路超过下列长度，应加装接线盒，其位置应便于穿线操作；管路无弯时，30米；有一个弯时，20米；有二个弯时，12米；有三个弯时，8米；管子最少弯曲半径：暗配管为10D，明配管为6D，管子弯曲处弯扁度0.1D。管子进盒、箱连接，盒、箱开孔应整齐并与管径相吻合，要求一管一孔，采用专用开孔器开孔，并保证管与管之间的间距，不得开长孔。铁制盒、箱严禁用电、气焊开孔，PVC管进盒、箱均应采用进盒锁扣连接，连接处应刷防腐漆，不得有露洞现象。随墙（砌体）配管：应及时将需要在墙体预留的配电箱、接线盒、开关盒、插座盒孔洞的尺寸、轴线位置，连同平面图、大样图提供给土建专业负责人，及时配合，在砌体时，将所需的预留孔洞预留出来。配电箱预留孔洞300mm，应及时要求土建专业在孔洞上方设置过梁。砌墙时，配合将管路敷设在墙体中心，管口向上者要堵好管口。为使盒子平整，标高准确，将管先偏离箱、盒顶（或底）200毫米处，待墙体砌筑到位，再与箱、盒连接。按照设计图要求确定箱、盒轴线位置，以土建弹出的水平线为基准点，水平尺找平，线坠找直，标出盒、箱实际尺寸位置，并应考虑抹灰厚度，使箱、盒口与抹灰后的墙面平齐。稳固箱、盒灰浆应饱满、平整，坐标正确，箱、盒稳注牢固后，再接短管，钢管进盒可不套丝，可用跨接地线焊接固定，管口与盒、箱里口平。入墙管、埋地钢管管子内外壁应刷防腐漆，埋地管外壁应刷沥青漆，作好管子的防腐处理。钢管地线焊接：采用焊接钢管作为线路保护管道时，管道应作整体接地保护连接。连接方法采用跨接焊方法连接，跨接地线按要求用8MM钢筋，对管道中的管与管之间、管与盒之间、管与箱之间作接地线跨接。跨接地线两端焊接面不得小于跨接线截面的6倍，焊缝均匀，焊接处应清理药皮，刷防腐漆。整体完成后作整体管道接地电阻测量并记录。3.2.3、管内穿线、配线工程：本工程配电系统主干线路采用YJV-1KV的电缆穿金属线槽及钢管保护敷设，配电分支线路、各住宅室内采用BV500铜芯绝缘塑料导线穿阻燃PVC管敷设。首先，组织施工班组认真学习施工图纸，专业施工员按设计图的要求向施工班组做好技术交底。根据设计图及有关规范要求对导线的规格、型号、截面积进行严格检查，并送监理人员检验，符合要求后，方可使用。严禁使用不符合设计及规范要求的产品，按照设计要求分别选择不同截面、规格、型号的导线。相线、零线及保护地线的颜色必须加以区分。将黄、绿、红作为L1、L2、L3相的线色，用黄绿颜色相间的导线做保护地线，浅蓝颜色导线做零线，室内电气器具控制线采用白色。检查已埋好的管路走向及盒、箱的位置是否符合施工图要求，清扫管路，将管内的灰尘、泥水等杂物清除干净，穿带线采用1.22.0MM的铁丝，先将铁丝的一端做成不封口的圆圈，再利用穿线器将带线穿入管路内，在管路的两端均留1015MM的余量备用。钢管管口应装好同管径的橡皮护口，如护口遗漏和破损，应及时补齐和更换。符合要求后方可开始进行管道穿带线施工。放线：按照设计图要求的线路的设计线径，根据上述线色要求进行线路分色，在放线前再根据施工图对导线的规格、型号进行核对，确定管内穿线的所需数量后，在管口一端将导线放置在放线架上，将导线前端的绝缘层剥去所需的长度后，将线芯直接插入带线的盘圈内并折回压实，绑扎牢固，使绑扎处形成一个平滑的锥型过渡部位。穿线时，必须有二人同时进行，配合协调，一拉一送，当管路较长或转弯较多时，要在穿线的同时往管内吹入适量的滑石粉，以便于拉带线。穿入管内的导线，不应有扭结、损伤，更不能有接头。在导线拉出管口处剪断导线时，导线应预留以下适量的长度：a 接线盒、开关盒、插座盒及灯头盒内导线预留长度应为15MM为宜。b 配电箱、用户漏电开关箱的导线预留长度应为其箱体周长的1/2。c 出户导线的预留长度应为1.5M。d 公用导线在分支处，可不剪断导线而直接穿过。导线连接：导线做电气连接时，4.0mm2及以下的导线连接采用绞接法，10mm2及以上的导线采用与导线同材质且规格相应的接线端子，多股铜芯软线及与电气器具连接的导线端头应先将线芯刷锡处理。导线做电气连接时，必须先削掉绝缘皮层再进行连接，在削绝缘皮层时，应注意不能削伤线芯，导线连接采用绞接法时，应用分支线路的导线往干线上交叉，先打好一个圈结以防止脱落，然后再密绕5圈。分线缠绕完后，剪去余线。10mm2以上导线采用与导线同材质且规格相对应的接线端子，用压接钳压紧，多股铜芯软线线与电器的连接用螺丝压接时，先
