箕斗装载硐室施工组织方案说明书.doc

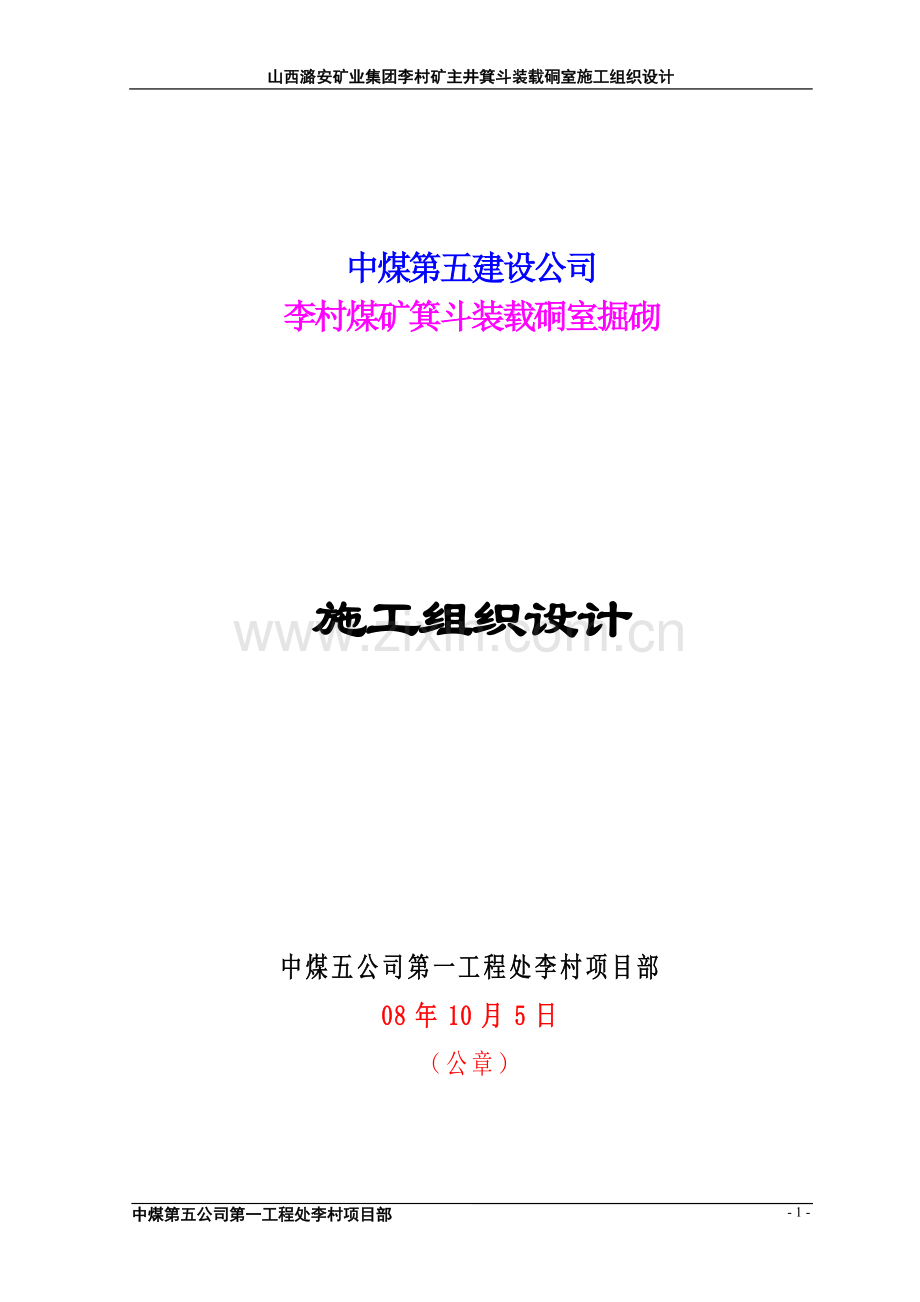

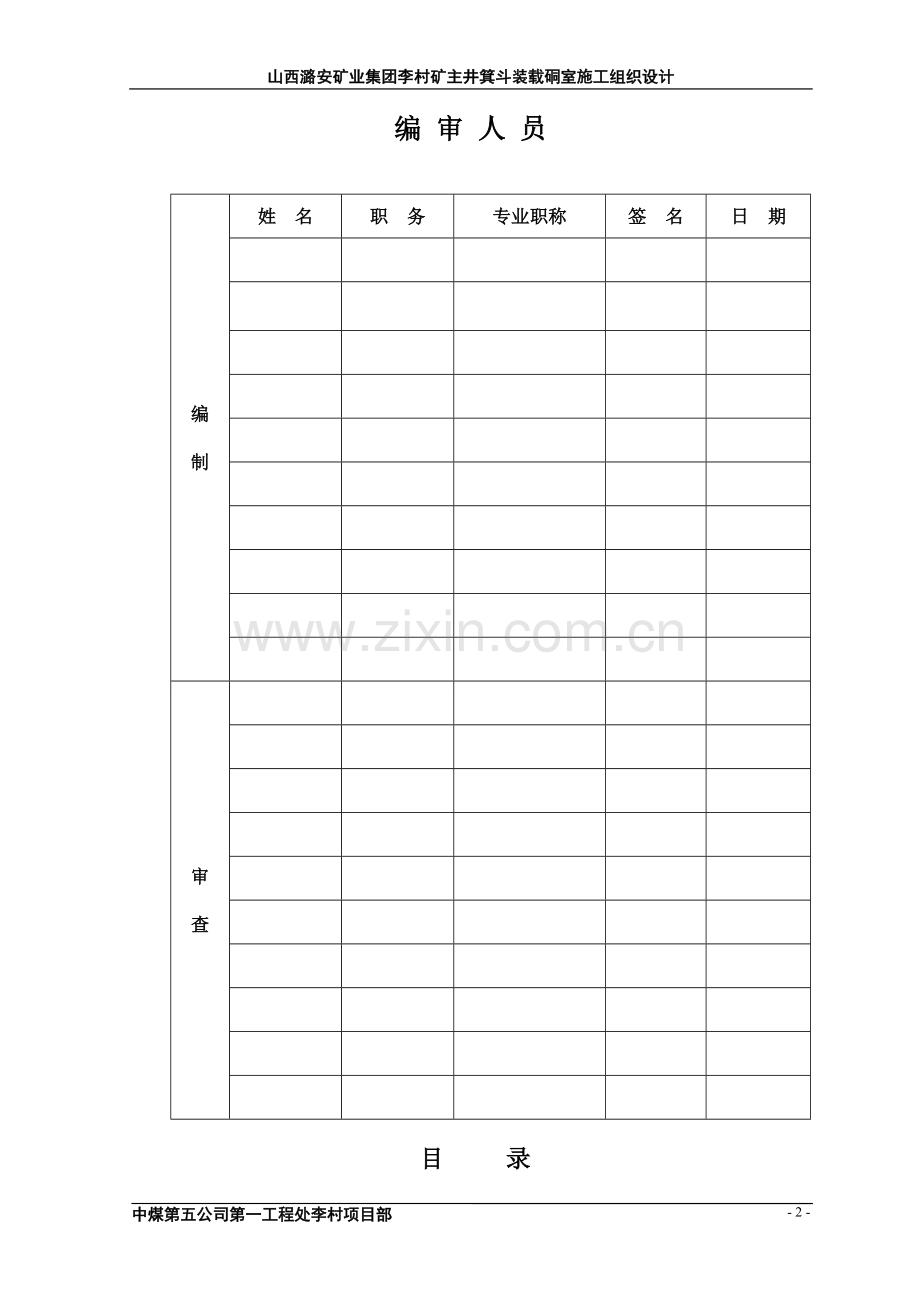

山西潞安矿业集团李村矿主井箕斗装载硐室施工组织设计中煤第五建设公司李村煤矿箕斗装载硐室掘砌施工组织设计中煤五公司第一工程处李村项目部08年10月5日（公章）编 审 人 员编制姓 名职 务专业职称签 名日 期审查目 录第一章 前言第二章 概况 第一节 井筒施工概况 第二节 硐室设计概况 第三节 地质及水文地质第三章 施工方案及工艺 第一节 施工方案 第二节 施工工艺流程 第三节 掘进施工设计 第四节 临时支护施工设计 第五节 钢筋绑扎施工设计 第六节 稳立模板施工设计 第七节 砼浇筑施工设计 第八节 拆模施工 第九节 防治水设计第四章 施工主要辅助系统 第一节 提升排矸 第二节 压风系统 第三节 排水系统 第四节 通风系统 第五节 供电系统 第六节 通讯、信号与照明 第七节 供水系统 第八节 施工设备 第九节 施工测量第五章 施工劳动组织与施工安排 第一节 劳动组织 第三节 施工计划及保证措施第六章 质量及安全管理 第一节 工程质量管理 第三节 生产安全管理第七章 附件 附图 第一章 前 言 山西潞安矿业集团李村矿井位于山西省长子县大堡头镇南小河村和南李村之间，距长治约24km。采用立井开拓方式，设主、副、回三个立井，采用普掘法施工。中煤一处李村李村项目部主要施工主、副立井井筒及相关硐室，为施工主井箕斗装载硐室，特编制本设计。本设计编制依据：（1）山西潞安矿业集团李村矿主井井壁结构图S1614-111-1；（2）山西潞安矿业集团李村矿主井检查孔I钻孔S1614-111-2；（3）煤矿安全规程（2006年版）；（4）煤矿井巷工程质量检验评定标准（MT5009-94）；（5）矿山井巷工程施工及验收规范（GBJ213-90）；（6）箕斗装载硐室平剖段面及配筋平剖段面图S1614-146-（1-8）。 第二章 概 况 第一节 井筒施工概况主立井井筒净径6.5m，井深576.8m，井壁厚度为500mm，采用C35素砼支护。基岩段施工采用立井混合作业法，选用加高型凿井井架，采用二套单钩提升系统，主提升系统选用2JK-3.520型提升机，配3.0m3吊桶，副提升系统选用JK-2.5/20型提升机，配2m3吊桶。掘进采用FJD-6型伞钻打眼，配YGZ-70型凿岩机，4.0m中深孔光面爆破，采用一台HZ-4型中心回转式抓岩机出矸，段高为3.6m的单缝液压金属模板砌壁，井筒内设置一台MD50-808型卧泵及胶质风筒、安全梯、压风管、供水管、排水管各一趟，采用井壁固定。 井口设两套搅拌系统，配两套PLD-1600型电脑计量自动上料系统，两台JQ1600型强制式搅拌机，两台60吨散装水泥自动计量泵罐进行配料。 主井目前已施工完2号壁座，施工里程为500m。 第二节 硐室设计概况 主井箕斗装载硐室设计方位为主井井筒正东，采用单侧布置，箕斗装载硐室净顶板为-502.35m，胶带巷底板为-506.8m，箕斗装载硐室净底板为-519.24m。硐室掘进总高度为18.955m，以胶带巷底板-506.8m为0.00相对标高，按照功能划分几个部位的技术特征分述如下：一、 上部硐室：包括上部带式输送机硐室（高度0+5.1m）和侧面南北各一个带式输送机机头硐室（机头硐室）。带式输送机硐室净宽度6.5m，深度7.2m，净高度为4.45m；采用半圆拱型双层钢筋砼支护，支护厚度为550mm；南北方位机头硐室净宽度为4.3m，深度为2250mm，采用半圆拱型双层钢筋砼支护，支护厚度为550mm；机头硐室底板为钢筋砼梁板结构，砼楼板厚度为150mm，梁的厚度分别为500mm和600mm，梁上预留皮带架及皮带机头基础预留孔；机头硐室向东与给煤巷相连。二、 中部为定量斗与溜煤槽硐室（高度0-10.7），简称中部硐室，净宽度为6500mm，净深度为4985mm，三面采用直墙型双层钢筋砼支护，山墙支护厚度为550mm，迎脸支护厚度为500mm；底板向东附设一个液压硐室，净宽度4500mm，深度5700mm，净高度为4200mm，墙部采用直墙型双层钢筋砼支护，支护厚度为400mm，顶部为平顶，采用锚网喷支护，支护厚度为200mm采用锚索与带式输送机巷底板对拉加固；液压站硐室内设人行通道采用暗立眼与给煤巷检修壁龛底板相连。三、 下部为溜煤槽站柱支撑基础硐室（高度-10.7-13.855），简称下部硐室，净宽度为6500mm，净高度1740mm，净深度为1585mm，采用直墙型双层钢筋砼支护，山墙支护厚度为550mm，迎脸支护厚度为500mm；底部设站柱基础，采用预留基础孔。箕斗装载硐室及井筒采用C35混凝土支护。硐室相关井筒段井壁壁厚为550mm，采用双层钢筋砼支护。箕斗装载硐室荒顶板高度上2.0m至硐室掘进底板下2.5米为井筒加固段，采用双层钢筋砼支护，钢筋立筋为20mm螺纹钢，环筋为22mm螺纹钢，钢筋间排距为200200mm，采用6mm盘圆做联系筋，间排距为600mm。上部硐室内立筋和拱部环筋为20mm螺纹钢，横筋为22mm螺纹钢，钢筋钢筋间排距为200200mm，采用6mm盘圆做联系筋，间排距为600mm。中部硐室、液压站和下部硐室内立筋为20mm螺纹钢，横筋为22mm螺纹钢，钢筋钢筋间排距为200200mm，采用6mm盘圆做联系筋，间排距为600mm。皮带硐室底板砼板主要采用14mm螺纹钢和12mm圆钢；为双层钢筋网；砼板梁主要采用12mm圆钢做箍筋，25mm螺纹钢做通筋；采用6mm盘圆做加强联系筋。箕斗装载硐室技术特征表 (表1-1)硐室名称高度掘进体积（m3）浇筑砼消耗量（m3）备注巷道基础主体墙基铺底/台阶设备基础小记井筒4.5215.0154.8354.83皮带硐室5.1230.195.4151.455.43.7618.3178.937.2m机头硐室4.0113.645.1531.995.152.901.1241.16中部硐室10.79934.02219.84.021.82225.62液压硐室4.2150.983.3429.703.342.5235.56下部硐室3.15209.13652.688.5576.23总计1929.87512.33 附箕斗装载硐室平剖面图2-2-1 第三节 地质及水文根据李村矿井主井井筒检查钻孔地质报告及实际收集的资料推测，硐室所揭露的地层为二叠系上统山西组顶部地层。主要岩层为： 1、497.5501.8m，为中砂岩，厚度4.3m，灰白色，中厚层状，中粒结构，块状，石英为主；2、501.8504.7m，为泥岩，厚度为2.9m，灰黑色，中厚层状，块状，以粘土矿物为主；水平层理，断口较平坦；3、504.7515.1m，为粉砂岩，厚度为10.4m，灰黑色，厚层状，粉粒结构，块状，以粉质石英和粘土矿物为主；泥质胶结，间加薄层细砂岩； 4、515.1517.5m，为砂质泥岩，厚度为2.4m，黑灰色，厚层状，含粉砂泥质结构，块状，断口不平，易风化；5、517.5523.2m，为粉砂岩，厚度为5.7m，浅灰色，厚层状，粉粒结构，块状，呈锯齿状断口，质较硬，中部间加灰白色细砂岩。附箕斗装载硐室地质剖面图2-3-1 硐室围岩稳定较差，岩石坚固性系数f=46，顶板砂岩含水性较弱，预计水量小于5m/h。 第三章 施工方案及施工工艺 第一节 施工方案根据箕斗装载硐室高度较高、皮带硐室较长的工程特征，结合设计支护方式及井筒基岩段施工工艺，采用分两期施工，第一期施工范围为上部硐室的机头硐室和皮带硐室7.2m深、中部硐室、液压硐室和下部硐室的墙部，与井筒期同时施工。第二期施工范围为皮带巷剩余部分包括检修壁龛、液压硐室内人行通道及暗立眼、下部硐室底板基础，安排在巷道二期施工。箕斗装载硐室一期施工方案采用分层施工方案，具体如下：以带式输送机机头硐室底板即0.00向上的皮带硐室和两个机头硐室为上分层，以楼板梁顶面即0.00向下的中部硐室、下部硐室和液压硐室为下分层。上分层按照由上向下分为拱顶部和拱墙部两个小分层进行掘进和临时支护后，立即与井筒同时进行绑扎钢筋和稳立模板进行砼浇筑永久支护。下分层按照至上而下高度每1.8m做为一个小分层（共8个）进行掘进和临时支护，同时进行液压硐室的掘进和临时支护，掘到硐室掘进底板后，进行由下而上绑扎钢筋，与井筒同时稳立模板进行砼浇筑。井筒采用段高为3.6m的单缝液压金属模板提模砌壁，上分层采用钢碹股配钢模板砌壁，下分层采用脚手架配土建钢模板砌壁。 最后利用脚手架进行稳立模板和钢筋绑扎施工楼板梁。附箕斗装载硐室分层施工示意图3-1-1 第二节 施工工艺流程按照上下分层施工：1、 上分层施工工艺流程为： 上部硐室的拱顶部平眼掘进及临时支护循环施工到设计深度（5个循环）拱墙部立眼掘进及临时支护循环施工到设计标高（2个循环）墙部扎钢筋墙部稳模砼浇筑拱部扎钢筋拱部稳模砼浇筑-砼养护拆模预埋基础螺栓孔钢管、钢板铺底。2、 下分层施工工艺流程为：中部硐室的立眼掘进及临时支护循环施工到设计标高（6个循环，含液压硐室掘进及临时支护）下部硐室掘进及临时支护到设计标高（2个循环）1.5米段高扎钢筋1.5米段高稳模砼浇筑1.5米段高扎钢筋1.5米段高稳模砼浇筑循环施工（8个循环，含梁窝盒安装，第二个循环进行液压硐室稳模）至楼板梁高度楼板梁稳模-安装预留基础预留孔钢管和预留口木框砼浇扎楼板梁下层钢筋和梁钢筋笼砼浇扎楼板梁上层钢筋砼浇-砼养护拆模-铺底-台阶施工。 第三节 掘进施工一、上分层(05.1M)掘进上分层按照上部硐室的起拱高度和墙高设计分成拱顶部掘进和拱墙部掘进两个小分层，以掘进拱顶向下2.5m作为掘进第一个小分层；下部拱墙作为掘进第二小分层掘进施工。掘进第一小分层掘进高度2.5m，采用上部硐室和机头硐室施工大样图进行轮尺划线，采用YTP-26型凿岩机进行水平布孔，炮孔直径为42mm，炮孔深度为2.0m，循环进尺为1.8m，进行5个循环至上部硐室掘进深度为止。附上分层掘进拱顶部施工大样及炮眼布置图3-3-1 掘进第二小分层采用YTP-26型凿岩机进行垂直排眼布孔，炮孔直径为42mm，炮孔深度为1.5m，深度进尺为1.3m，进行两个循环爆破。附上分层掘进第二小分层炮眼布置图3-3-2二、下分层(0-13.855)掘进下分层按照硐室的高度设计分成掘进8个小分层，采用YTP-26型凿岩机进行水平布孔，炮孔直径为42mm，炮孔深度为2.0m，循环进尺为1.8m。下分层每个小分层掘进宽度为7.8m，掘进深度按照硐室断面要求控制炮孔，采用排眼布孔，五段毫秒延期电雷管起爆，从洞口到洞里逐段加号，保证光爆自由面逐步加大。附下分层掘进炮眼布置图3-3-3液压硐室采用YTP-26型凿岩机进行水平布孔，炮孔直径为42mm，炮孔深度为1.8m，进尺1.5m，采用全断面掘进施工。附液压硐室掘进炮眼布置图3-3-4三、 井筒掘进硐室井筒段设计砼壁厚由原500mm加大到550mm，参照主立井井筒基岩段爆破图表考虑锚网喷100mm临时支护进行施工。为保证硐室施工和出矸，井筒掘进出矸施工超前硐室深度2.0m进行施工。四、 掘进施工工艺（一）凿岩凿岩采用YTP-26型气腿式凿岩机、22mm中空六角刚钻杆和42mm一字型钻头进行炮眼凿孔，直径为42mm，采用定人、定机、定位、分片、分区的方式进行打眼。凿岩严格按照爆破图表进行施工，考虑到临时支护厚度，轮尺放线时将设计掘进尺寸井帮放大100mm进行施工。（二）爆破采用浅孔光面爆破，炸药选用高威力乳化炸药，药卷规格为32mm180mm，每卷重200g；雷管选用3m脚线毫秒延期电雷管，最后一段延期时间不超过130ms；为保证抛渣作业，装药方式选用反向连续装药；炮眼封孔采用粘土炮泥封堵；连线采用大串联方式；按光面、光底、弱震、弱冲的要求进行光面爆破。采用主立井井筒爆破施工的直流电源放炮器起爆。由于硐室断面多变，每次爆破前由施工队技术员根据岩石和断面特征编制相应的爆破图表，经报项目部技术负责人审核单位岩体炸药量消耗指标和总装药量指标后方可进行爆破作业。放炮前施工作业人员必须提升出井口50m外方可进行爆破作业，放炮通风时间不得低于15Min，通风瓦检工严格执行一炮三检制度，严格执行四人连锁放炮制度。（三） 装岩与排矸 硐室内矸石采用铁锨人工翻矸至井筒内，深处采用小推车辅助运输。井筒内采用一台HZ4型中心回转抓岩机，将矸石装入吊桶提升出井，由各自的翻矸台自动翻矸系统经溜槽溜至地面，自卸汽车运到排矸场地。 第四节 临时支护施工临时支护作为一次支护施工，构成永久支护的一部分，施工如下：一、 临时支护参数1、锚网支护参数 锚杆采用222000mm树脂锚杆，采用两只Z2360中速药卷锚固，锚固力为64KN，锚杆间排距为800800mm，矩形布置，锚杆外漏100mm，全断面锚网支护。 网片采用6mm盘圆金属网，网格100100mm，网幅为20001000mm，压茬为200mm，每300mm采用10号铁丝绑扎，全断面铺网。2、 锚索支护参数 为加强硐室顶板支护，采用15.24mm的17股高强度预应力钢绞线，长度为6.3m，采用一只K2335和两只Z2360树脂药卷，锚固长度为1500mm，配套L400mm18#槽钢、15015012mm铁饼，配套锁具紧固锚索，锚固力不低于130KN。锚索布置方式采用迈步式、4、3根交错布置。锚索间距为2.0m，排距为2.0m。附图3-4-1上部硐室锚索支护示意图3、 喷砼 采用C25砼进行全断面喷浆支护，喷厚为100mm，水泥采用P042.5普硅水泥，采用河北黄砂做细骨料，1015mm碎石做粗骨料，配合比水泥：黄砂：碎石=1.2：2：2.三、 临时支护施工工艺1、 锚杆施工 硐室顶部及肩窝处采用MQT-120/2.7-C型号锚索锚杆机，B-91.0型可连接钢钻杆和32mmY字型钻头进行锚杆孔施工。 帮部采用YTP-26型气腿式凿岩机、222200mm中空六角刚钻杆和32mm一字型钻头进行锚杆孔施工，锚杆孔深度为2000mm。 锚杆搅拌采用风动搅拌器进行搅拌，搅拌时间不低于1Min。2、 锚索施工 采用MQT-120/2.7-C型号锚索锚杆机，B-91.0型可连接钢钻杆和32mmY字型钻头进行锚索孔施工，锚索孔深度为6.0m。锚索搅拌采用锚索机带动钢绞线进行搅拌，搅拌时间不低于1Min，采用风动锚索锁紧器进行锁具紧固。3、 喷浆施工 采用Z-型喷浆机进行砼喷射，利用地面在主井基岩段施工的砼搅拌站，配PLD-1600型电子自动计量上料系统和JS1600型强制式搅拌机进行拌料，砼生料装入2m3底卸式吊桶运至井筒工作面进行人工上料。 第五节 钢筋绑扎施工一、 钢筋的地面预加工按照图纸设计钢筋规格和型号进行钢筋采购，施工队对钢筋进行挂牌标识，由施工队技术人员对钢筋进行分类加工设计，严格按照钢筋的长度和使用规范及绑扎搭接标准进行设计，主要加工原则如下：1、 井筒站筋采用直螺纹连接，站筋长度设计为3.0m；圈筋采用绑扎连接，搭接长度为45D，设计每道弧长为4.5m，短节搭接；联系筋采用弯钩连接，严格按照图纸加工；2、 上分层各个硐室内钢筋采用绑扎连接，搭接长度纵向钢筋为30D，环向为45D；3、 下分层中部硐室和下部硐室钢筋站筋采用直螺纹连接，站筋长度设计为3.0m；环向横筋采用绑扎连接，搭接长度为45D，设计每道长为4.5m；液压硐室采用绑扎连接，搭接长度纵向钢筋为30D，环向为45D；4、 联系筋采用弯钩连接，严格按照图纸加工；5、 楼板梁钢筋中，楼板的钢筋按照设计长度进行地面预切割，搭接长度按照45D加工，梁的构造钢筋笼在地面进行预加工绑扎好，钢筋笼长度太大的在地面分段加工，搭接长度按照45D加工。二、 钢筋的井下绑扎与连接1、 井筒钢筋绑扎井筒内绑扎钢筋前按照设计尺寸先在底板上1.5m用锚杆固定一圈环筋，站筋按照设计间距采用20#扎丝与环筋固定，下部采用矸石固定，并保证铅垂，然后按照设计逐圈绑扎环筋，并严格控制圈距，严格保证钢筋保护层厚度不小于设计。钢筋绑扎采用20#扎丝双道绑扎，站筋直螺纹连接套上紧，圈筋搭接长度为45D。井筒内采用双层钢筋，先施工外层钢筋网，再施工内层钢筋网；钢筋间排距为200200mm；联系筋采用弯钩连接内外层钢筋网，间排距为600600mm。分层内采用自下而上逐段绑扎。2、 上分层各个硐室钢筋绑扎上分层各个硐室内钢筋采用绑扎连接，搭接长度纵向钢筋为30D，环向为45D；（1） 墙部钢筋绑扎首先按照设计尺寸在墙部底板上1.5m用锚杆在左右帮各固定一道纵向钢筋，下部采用矸石固定，并保证水平，并按照设计逐道绑扎环向钢筋的站筋，最后按照间排距绑扎纵向钢筋并严格控制到巷中的距离，严格保证钢筋保护层厚度不小于设计，钢筋绑扎采用20#扎丝双道绑扎。硐室内墙部采用双层钢筋，先施工外层钢筋网，再施工内层钢筋网；钢筋间排距为200200mm；联系筋采用弯钩连接内外层钢筋网，间排距为600600mm。墙部钢筋采用自外而里一次绑扎成型。（2） 拱部钢筋绑扎当墙部钢筋绑扎、稳立模板及浇砼完毕后进行拱部钢筋绑扎，首先绑扎拱部环筋，最后按照间排距绑扎纵向钢筋并严格控制到模板的距离，严格保证钢筋保护层厚度不小于设计，钢筋绑扎采用20#扎丝双道绑扎。硐室拱部内采用双层钢筋，先施工外层钢筋网，再施工内层钢筋网；钢筋间排距为200200mm；联系筋采用弯钩连接内外层钢筋网，间排距为600600mm。拱部钢筋采用自外而里一次绑扎成型。3、 下分层钢筋绑扎下分层中部硐室和下部硐室钢筋站筋采用直螺纹连接，站筋长度设计为3.0m；横筋采用绑扎连接，搭接长度为45D；液压硐室采用绑扎连接，搭接长度纵向钢筋为30D，环向为45D。采用双层钢筋，先施工外层钢筋网，再施工内层钢筋网；钢筋间排距为200200mm；联系筋采用弯钩连接内外层钢筋网，间排距为600600mm，采用自下而上逐段绑扎。4、 楼板梁钢筋绑扎首先将在地面进行预加工绑扎好的梁的构造钢筋笼，按照设计位置稳放，采用与墙部预留搭接头采用弯钩扎丝绑扎好，再进行梁与梁的钢筋笼绑扎连接，采用短节绑扎，搭接长度为45D。待进行砼浇施工至楼板钢筋保护层厚度时，进行楼板下层钢筋铺设，横向和纵向都要穿过梁的构造钢筋笼，并与硐室墙部预留钢筋头进行绑扎固定，楼板钢筋搭接长度为45D；待进行砼浇施工至楼板上层钢筋位置时，进行楼板上层钢筋铺设，横向和纵向都要穿过梁的构造钢筋笼，并与硐室墙部预留钢筋头进行绑扎固定，楼板钢筋间排距随施工部位不同根据图纸调整。楼板钢筋采用双层钢筋网，随浇筑施工自下而上分层施工，每层钢筋网横纵向每个钢筋节点采用扎丝进行绑扎。5、 钢筋保护层的调整 钢筋绑扎完毕，在砼浇过程中，发现钢筋保护层小于设计时，采用小木刹将钢筋网撑开，保证钢筋保护层厚度。 第六节 稳立模板施工一、井筒模板井筒采用MJY3.66.5型单缝式整体移动液压金属模板砌壁，严格按照井筒中心线稳固模板。二、 上分层模板上分层采用18槽钢做碹腿和碹拱，碹腿和碹腿之间及碹拱和碹拱之间采用18mm圆钢拉钩连接，碹股间距为1200mm，碹腿底部采用木板穿鞋固定，上口采用18槽钢做担梁，碹拱坐在碹腿上，采用2075mm螺栓连接，碹拱加工成两个半圆弧，采用连接板和2075mm螺栓连接，横向和纵向采用18槽钢固定。碹股尺寸按照按照施工图半径或半宽加大30mm设计施工。墙部模板采用120030050mm土建钢模板，横向立卧，采用20#扎丝固定；拱部采用120015050mm土建钢模板，采用20#扎丝固定；碹与井筒相关处和碹与碹相关处采用50mm厚木背板现场配制。模板与巷帮之间采用撑木固定，随浇砼逐块取出。附图3-6-1上分层碹股施工示意图三、 下分层模板下分层为直墙结构，采用脚手架做模板碹股，脚手架采用18槽钢做骨架，站柱间距为1.2m，严格按照浇筑平面图垂直摆设，并保证底部生根牢固，站柱间采用接头板连接；横撑按层施工，每层间距1.2m，保证上下两道横撑中心距为1.2m，纵撑按层施工，横纵撑采用螺栓连接。为确保脚手架稳固性，三面与巷帮之间采用锚杆和细钢丝绳拉紧固定，与大模之间采用木刹刹牢固定。模板采用120030050mm土建钢模板，山墙模板采用1.2m模板横向立卧，迎脸模板采用1.2m模板竖向站立；采用20#扎丝与脚手架固定；与井筒相关处和碹与碹相关处采用50mm厚木背板现场配制。附图3-6-2下分层脚手架施工示意图 四、 楼板梁模板楼板梁模板利用用下分层脚手架施工，楼板梁采用架设U型钢管架，楼板采用搭设脚手架平台，保证模板平放不低于两个横梁担托。楼板模板采用120030050mm土建钢模板，平放，采用20#扎丝与脚手架固定；与井筒相关处和尺寸不合实处采用50mm厚木背板现场配制；楼板梁模板采用300030050mm厚木背板现场配制。五、 梁窝盒 采用地面预先加工，按照图纸设计尺寸放大50mm加工，并钉成六面封闭的木盒子立方体，井下按照设计位置采用锚杆现场固定。六、 基础预留孔和预埋基础钢板图纸设计采用50mm 预留孔作为各种设备和装置的基础预留孔，为保证安装施工精度，防止因施工偏差造成预留孔报废，基础预留孔施工采用75mm钢管做预留孔模板，长度留设大于设计500mm，顶部并割孔便于提管拆模。基础预留孔施工严格按照给定的十字中心线和高程留设，并采用绑扎固定牢固。预埋基础钢板施工严格按照给定的十字中心线和高程留设，并采用绑扎固定牢固。七、 接煤漏斗楼板梁预留口采用地面预加工，采用木背板根据设计尺寸钉成四面矩形框，施工中按照设计位置固定。 第七节 砼浇施工一、砼配合比 混凝土强度设计为C35砼，原材料选用长治山西水泥厂的晋牌42.5普硅水泥，黄砂选用河北粗粒黄砂，碎石选用本地2040mm碎石，外加剂选用BR-3型防水剂，掺量为水泥用量的10%；UNF2型早强高效减水剂,掺量为水泥用量的1.0%。配合比为水泥：水：砂子：石子：防水剂：减水剂=1：0.47：1.45：2.94：0.10：0.01。二、 砼配置及运输 采用基岩段井口搅拌系统，配两套PLD-1600型电脑计量自动上料系统，二台JQ1600型强制式搅拌机，两台60吨散装水泥自动计量泵罐进行配料搅拌施工，搅拌时间不能低于3分钟。 首先将自制溜灰盘和溜灰槽放入井下，搅拌站搅拌后的熟料经小跑车卸入2.0m3的底卸式吊桶，经主副提提升机送入井下，卸入搭设在井下吊盘上的分灰盘内，经溜灰槽分灰入井筒大模。 硐室内采用两趟铁皮自制溜灰槽溜灰入模浇筑施工，辅以人工铁锨送灰，并根据浇筑高度情况随时调整挪动入灰位置。 硐室顶部采用井筒入灰浇筑，在迎脸位置较远处采用顶板固定带坡度的330mm弹簧管做为溜灰管浇筑施工。三、 砼浇筑振捣混凝土入模后，采用4台风动插入式高频振动棒震捣混凝土，混凝土浇注采用对称浇注，分层振捣的方式，每分层厚度不大于400毫米，不得出现漏振和弱振现象，确保无蜂窝，麻面，空帮、空顶等质量问题，保证井壁质量。砼浇施工中应保证连续施工，分层之间不得超过2小时，若超过2小时必须浇筑一层200mm高标号砂浆后方可进行正常砼浇施工，浇筑施工中必须设专人密切观察模板位移情况，发现跑模立即停浇处理。砼接茬处浇筑前必须进行毛面处理，浇筑接茬必须密室。 第八节 拆模施工一、 砼养护 砼模内养护时间不得低于12小时，拆模后进行洒水养护。二、 拆模施工模板拆除严格按照先顶（上）后墙（下）、先碹股（脚手架）后模板、先外后里的原则进行拆模施工。拆模施工中注意模板保护，严禁采用大锤、手稿等生硬敲砸。 第九节 防治水设计根据主井井检孔地质资料，硐室顶板砂岩为弱含水层，预计水量为5m3/h。采用的如下防治水措施：截水：当硐室浇筑前，利用铁皮做截水槽截住井壁淋水，以防井壁淋水进入砼，影响井壁及硐室砼质量；导水：当硐室顶板含水层有裂隙淋水时，采用壁后预埋1.2吋高压软管将水导出，以防淋水沿壁后进入模板内。导水孔注浆：当硐室浇筑完毕，采用水泥水玻璃双液浆将导水孔注浆封闭。 第四章 施工辅助系统 第一节 提升排矸一、提升设备采用主立井井筒基岩段施工提升设备，主提采用JK-3.5/20型提升机，配3.0m3坐钩式吊桶，副提选用JK-2.5/20型提升机，配2.0m3坐钩式吊桶，提升能力见技术参数见表4-1。提升能力表 表4-1提升机吊桶容积(m3)提升速度(m/s)提升能力500m600m2JK-3.5/2035.325.622.5JK-2.5/2024.711.810.3二、 排矸井筒内矸石采用HZ-4型中心回转抓岩机进行出矸，硐室内矸石采用人工小推车进行翻矸至井筒内，再采用大抓出矸。矸石由中心回转大抓至吊桶提升到地面经二平台座钩翻矸到溜槽老虎口下，采用自卸汽车排至排矸场地。 第二节 压风系统一、 用风量统计 根据硐室施工打眼、抓岩、临时支护和砌壁四个施工工序，统计硐室风量如下表硐室施工用风量统计表 表4-2设备型号单台耗风量(m3/min)打 眼抓 岩临时支护砌 壁台数耗风量台数耗风量台数耗风量台数耗风量喷浆机Z-10110搅拌器1.222.4抓岩机HZ417117风 镐C101.244.8风动泵BQF-II5151525凿岩机YTP-263.5517.5310.5振动器2.5410锚索机MQT120/2.72.725.4合计22.526.828.315二、 空压机选型硐室施工中临时支护时耗风量最大，为28.3m3/Min，小于基岩段施工中凿岩的耗风量（48m3/Min）。选用主井筒基岩段施工压风机配置的一台MM-250型，两台SA120A型螺杆式空压机，风压为0.7MPa，其中一台压风机作为备用，可以满足施工用风量要求。三、 压风管路采用井筒基岩段施工的1594.5mm无缝钢管至吊盘工作面风包内，采用2吋高压胶管连接至硐室内分风器，再采用1吋胶管分风至各个用风设备。 第三节、排水系统根据硐室地质水文资料，涌水量小于5m3/h，与井筒涌水量合计为15m3/h，但考虑到涌水量的不确定性和安全需要，在工作面利用二台BQF-30/25型风泵，将水抽到吊盘上的5m3的水箱内，用设置在吊盘上的MD50-808型卧泵排水至地面。排水管选用井筒基岩段施工的1084.5mm无缝钢管。 第四节、通风系统硐室内施工工作面用风量计算如下：按人数计算用风量：Q=435=140m3/min按风速计算用风量：Q=933.74=303.66m3/min按炸药量计算用风量(比照有淋水巷道验算)：Q=7.860t（A（SL）2k）1/3=7.86030（140（33.74520）20.15）1/3=8.06 m3/s=484m3/min采用压入式通风，选用两台2BKJ6/30型230kw风机，每台风机开双级风量为600 m3/min，配800mm胶质风筒，一趟供井筒使用，一趟供硐室内部施工使用，井筒风筒用钢丝绳固定悬吊在封口盘上，硐室风筒采用钢丝绳固定在巷道帮部至迎头工作面。 附4-4通风系统示意图 第五节、供电系统 根据硐室施工没有增加较大型用电设备，故采用井筒基岩段施工供电系统。 第六节、信号、通信、照明一、 信号采用基岩段施工信号系统，主副提升各增设一趟井底工作面到吊盘信号系统，采用声光信号打点器联系。硐室内与井筒工作面采用鸣哨联系。二、通信采用基岩段抗噪音防爆电话机通信系统，硐室内与井底工作面采用人工喊话联系。三、照明井筒工作面内采用新型DKS250127型竖井矿用投光灯照明，硐室内增设DKS250127型矿用投光灯照明。 第七节、供水系统利用基岩段供水系统，从吊盘上设置释压水箱采用1.2吋压力水管接至硐室内分水器，采用4分水管以稳定的压力水供凿岩机使用；采用6分水管以稳定的压力水供喷浆施工。 第八节、施工设备根据箕斗装载硐室的施工方案和工艺，采用主立井的施工设备，并增设如下施工设备： 硐室施工增设主要施工设备表 （表4-8）序号设备名称规格型号数量备注1喷浆机PZ-12锚杆搅拌器DC-999023滚轧直螺纹机SM-40NG14锚索机MQT120/2.7-C15压碹机自制16凿岩机YTP-2657锚索锁紧器18弯筋机自制19炮泥机自制110矿用投光灯DKS250127111钢筋切断机GQ401 第九节、施工测量一、施工方向线根据主立井井筒十字中心线，在封口盘东西方位各布设一个边线孔，采用1.6mm炭素钢丝，手摇绞车下线，在吊盘上盘根据两根边线和井筒中心线在井壁精确投点，作为硐室施工控制方向线。硐室施工时，利用吊盘下放方向线，采用瞄线进行方向控制。二、 施工高程控制 在井口封口盘下放长钢尺，在吊盘利用水准仪将高程导到井壁，硐室掘进施工时，利用吊盘下放钢尺，采用坡度规进行高程控制；稳模施工时，利用吊盘下放钢尺，采用水准仪进行高程控制。三、 施工测量的校核方向线的校核：井口采用经纬仪检查边线孔和中线孔；井筒内采用下放小铁丝环检查边线和中线；吊盘下采用座罐观察中线和边线有无阻挡物。 高程的检查：在井口封口盘下放长钢尺，在井底工作面利用水准仪将施工高程控制点进行实测。 第五章、劳动组织与施工安排 第一节、劳动组织一、施工组织机构 根据本工程特点、规模、施工条件和以往的施工管理经验，组建李村矿成立箕斗装载硐室专业施工领导小组，便于统一管理，发挥人、财、物的效能。箕斗装载硐室专业施工领导小组机构设置见图5-1。 箕斗装载硐室专业施工领导小组机构图 项目经理生产经理技术经理机电经理安全经理主管技术员生产总调度值班队长专职安检员电气保障组机械维护组设备供应组供电系统搅拌系统机电队队长设备供应科安全网员青岗员打眼放炮班临时支护班出矸扎筋 班立模打灰班矿建技术员地质技术员测量技术员质量检验员档案管理员二、劳动作业制度 箕斗装载硐室施工按照凿岩爆破、临时支护、出矸扎筋、稳模砌壁四大工序，编制四个专业班组，实行滚班作业制。地面辅助工实行“三八”制作业。三、项目管理及技术力量配备为了加强箕斗装载硐室施工的生产管理，技术管理和质量管理，以项目经理刘现功同志为组长，生产经理高成宇、技术经理郑坚、安全经理徐金根和项目部书记赵艳明同志为副组
