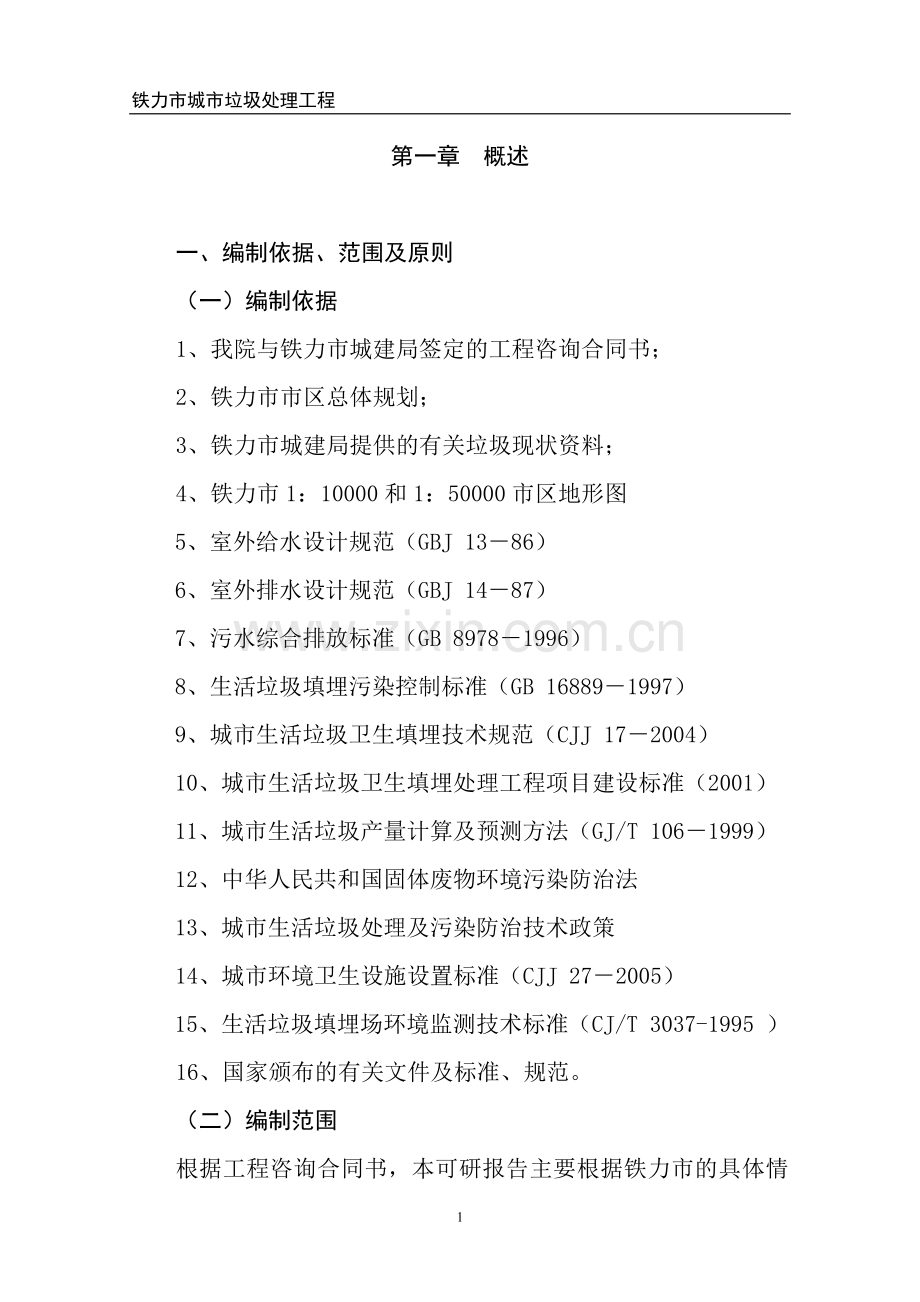

1、铁力市城市垃圾处理工程 第一章 概述一、编制依据、范围及原则(一)编制依据1、我院与铁力市城建局签定的工程咨询合同书;2、铁力市市区总体规划;3、铁力市城建局提供的有关垃圾现状资料;4、铁力市1:10000和1:50000市区地形图5、室外给水设计规范(GBJ 1386)6、室外排水设计规范(GBJ 1487)7、污水综合排放标准(GB 89781996)8、生活垃圾填埋污染控制标准(GB 168891997)9、城市生活垃圾卫生填埋技术规范(CJJ 172004)10、城市生活垃圾卫生填埋处理工程项目建设标准(2001)11、城市生活垃圾产量计算及预测方法(GJ/T 1061999)12、中

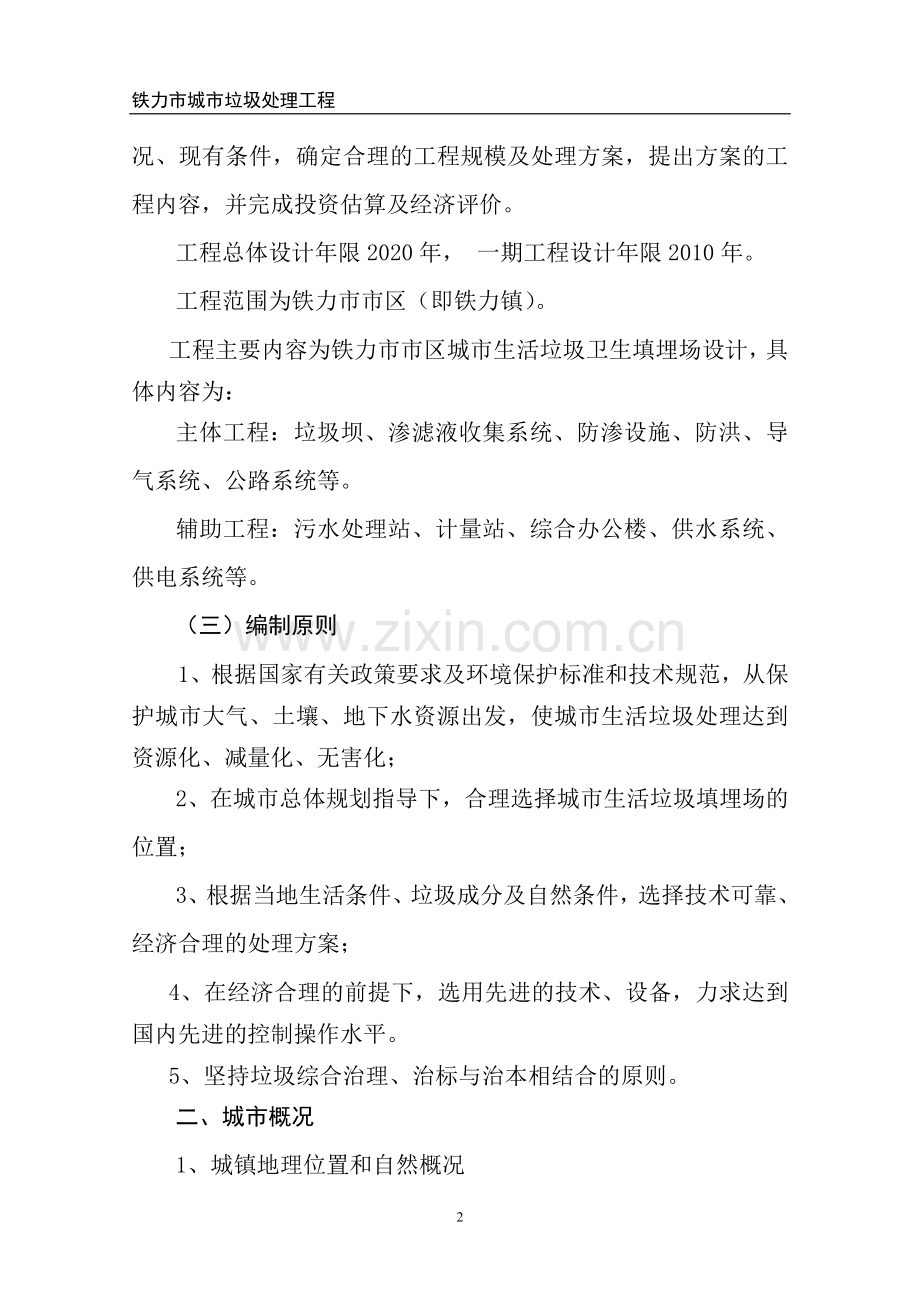

2、华人民共和国固体废物环境污染防治法13、城市生活垃圾处理及污染防治技术政策14、城市环境卫生设施设置标准(CJJ 272005)15、生活垃圾填埋场环境监测技术标准(CJ/T 3037-1995 )16、国家颁布的有关文件及标准、规范。(二)编制范围根据工程咨询合同书,本可研报告主要根据铁力市的具体情况、现有条件,确定合理的工程规模及处理方案,提出方案的工程内容,并完成投资估算及经济评价。工程总体设计年限2020年, 一期工程设计年限2010年。工程范围为铁力市市区(即铁力镇)。工程主要内容为铁力市市区城市生活垃圾卫生填埋场设计,具体内容为:主体工程:垃圾坝、渗滤液收集系统、防渗设施、防洪、导
3、气系统、公路系统等。辅助工程:污水处理站、计量站、综合办公楼、供水系统、供电系统等。(三)编制原则1、根据国家有关政策要求及环境保护标准和技术规范,从保护城市大气、土壤、地下水资源出发,使城市生活垃圾处理达到资源化、减量化、无害化;2、在城市总体规划指导下,合理选择城市生活垃圾填埋场的位置;3、根据当地生活条件、垃圾成分及自然条件,选择技术可靠、 经济合理的处理方案;4、在经济合理的前提下,选用先进的技术、设备,力求达到国内先进的控制操作水平。5、坚持垃圾综合治理、治标与治本相结合的原则。二、城市概况1、城镇地理位置和自然概况铁力市位于黑龙江省中部,地处小兴安岭南段山地及其西南山麓的丘陵、平原
4、地带。西靠庆安县,东北邻伊春市,南部与通河县交界,东南与依兰县接壤。地理坐标东经12453361255424,北纬4612847357,隶属伊春市行政管辖,为全省县级市计划单列市之一。铁力市行政辖区面积6444.49平方公里,人口40万人。市区面积15.18平方公里,人口13.4万人,规划到2010年人口16万人,规划到2020年人口20万人。铁力市城区地处小兴安岭脚下,位于呼兰河的冲积平原和一级阶地上,东高西低,南低北高,西北部略有些低洼,南临呼兰河,铁甲河从东向西从镇内穿过,汇入呼兰河,建城区地势较为平坦,地面海拔标高一般为205238m之间。铁力市属大陆性季风气候,冬长夏短,四季分明,常
5、年主导风向为东南风,气温变化悬殊,全年平均气温1.1,历年平均最高气温7.9,历年平均最低气温-5.2,极端最高气温36.3,极端最低气温-42.6,历年平均降水量641.1mm,无霜期平均为113.2天,历年最大冻土深度2.20m,地震烈度为6度。2、地质概况铁力市位于松嫩平原的东部边缘,属呼兰河河峪冲积平原,中生代内陆断陷造成了本地区巨厚的碎屑堆积,形成了中白垩纪的泥质页岩层,构成了第四纪冲积相的砂卵面层。形成了贮水构造,有较丰富的地下水资源。3、水文概况地下水的流向近似于地表水流向,由南东排泄于北西。市区南侧有呼兰河,五十年一遇最大流量945m3/s,最小流量为0.006 m3/S,二十
6、年一遇最高洪水位为209.31m历年平均水位为206.68m。呼兰河河床宽度50110m。第二章 城市生活垃圾概况一、城市生活垃圾产量及预测铁力市市区现状人口13.4万人,生活垃圾收集量约5万T/年,折合人均日产垃圾约1.5kg/d。人均生活垃圾产量较高,原因是城市楼房化比例只有30,平房居民绝大多数使用煤做燃料,垃圾中灰份比例高。随着城市经济地发展,人口增长以及人民生活水平的不断提高,楼房化比例将提高,生活垃圾的产量将发生变化;同时,由于城市燃气和集中供热系统的普及,将导致垃圾中无机物成分减少,从而使人均垃圾排放量减少。依据建设部对部分城市生活垃圾排放量的统计,结合铁力市各种影响垃圾排放量的
7、因素,预测2010年铁力市市区生活垃圾人均产量为1.3Kg/d,预测2020年市区生活垃圾人均产量为1.2Kg/d。根据城市规划,2010年铁力市人口为16万人, 2010年按1.3kg/d计算,铁力市城市垃圾产量为208T/d。2020年铁力市人口为20万人, 2020年按1.2kg/d计算,铁力市城市垃圾产量为240T/d。铁力市旱厕所的粪便产量约50T/d,目前厕所粪便均由附近农民收集,随着城市楼房化率的提高,旱厕所将逐年减少,粪便将随城市污水一同处理,所以本设计不考虑城市粪便处理。建筑垃圾由工地自行运往指定地点填埋,不进入垃圾处理场。医疗垃圾及有毒工业制品、有毒药物、有化学反应并产生有
8、害物的物质单独设计处理。二、城市生活垃圾成份及预测影响生活垃圾成份构成最重要的因素是居民的生活水平和消费结构的改变。同一城市不同地区的垃圾成份也有所不同,高级住宅区垃圾中可回收废物(塑料、纸类、金属、织物和玻璃)的含量明显高于普通住宅区。由于我国普通居民生活水平还不高,垃圾中厨余物含量较高,因而垃圾含水率较高、热值较低。本设计根据铁力市市区的城市性质、地理位置、自然条件及经济发展水平,参考东北地区城市生活垃圾组成分析的相关资料,预测铁力市市区城市生活垃圾成份见表21。 铁力市市区生活垃圾成份表 表21有机物()无机物()废物()容重(hg/m3)含水率()热值(kJ/kg)现状22762500
9、3835002010年25722.64804037002020年3066.53.5400424000变化趋势如下:a有机物含量将提高,无机物含量将相应下降,并逐步趋向基本稳定;b纸、塑料、织物和金属的含量有逐步上升的趋势;c容重将会逐年下降,再趋向基本稳定;d总氮、总钾含量随着有机物含量的提高而相应上升;e可燃物成份逐年上升,垃圾的热值也有所提高。三、城市垃圾处理现状及存在的问题1、城市垃圾处理现状根据铁力市环卫处提供的资料,目前铁力市城市垃圾清运量约6万吨/年。环卫处有翻斗车15台、背斗机2台、推土机1台,城市垃圾的收集由环卫工人集中到垃圾点,再装车外运直接填埋。现有一座简易填埋场,采用简易
10、填埋方式处理生活垃圾。2、存在的问题铁力市城市垃圾收集及处理系统存在的主要问题就是对环境的污染。目前的城市垃圾均在没有任何防渗设施和没有分捡的条件下直接倾倒填埋,造成了直接和间接的环境污染,主要表现是:(1)堆放的固体废物中的细微颗粒、粉尘等可随风飞散,从而对大气环境造成污染。(2)堆积的固体废物经过雨水的浸渍和废物本身的分解,其渗滤液和有害化学物质的转化与迁移,将对地下水系和资源造成污染。(3)固体废物及其淋洗和渗滤液中所含有害物质会改变土壤的性质和结构。(4)在城市垃圾的收集过程中,转运站设施比较简陋,气味和刮风下雨时的飘散物及渗液均会造成二次污染。综上所述,铁力市的垃圾处理现状,对地下水
11、资源及城市环境均造成了污染和威胁,为保护地下水资源,改善城市的卫生环境,创建卫生城市,铁力市急需建设现代化的无害化垃圾处理系统。 第三章 生活垃圾处理工程方案设计 一、工程建设规模根据第二章生活垃圾产量、成份的现状及预测,同时结合铁力市市区总体规划,确定铁力市市区生活垃圾处理工程设计年限为2020年。设计规模为:生活垃圾240吨/日。二、垃圾处理方案论证 (一)生活垃圾处理技术概况目前世界各国对生活垃圾处理方法主要有三种:卫生填埋、堆肥和焚烧。这三种处理方法已经取得了成功的经验,技术和设备也比较成熟。当前正研究和试用的其它方法还有:热解、水解、蚯蚓分解、及分选回收资源等,但由于工艺太复杂、投资
12、和运行费用相当高而没有得到广泛推广应用。我国城镇生活垃圾处理工作起步较晚,水平比较低,基础设施差,生活垃圾处理仍处于初级阶段,无论是技术、设备、实际工程应用,或者是对垃圾处理技术标准、规范、法规、条例的制定都处于开始实行阶段。许多城市仍采取落后的垃圾露天堆放的方法,造成了对城市环境的严重污染。因此,城镇生活垃圾的处理问题已成为刻不容缓、非解决不可的重大问题。为了改变落后的现状,近年来参考国外先进的经验,经过科学的实验,制定了必要的技术规范、颁布了一系列的法令、法规。我国于1996年4月1日,颁布了中华人民共和国固体废物污染环境防治法(固体法),1992年中华人民共和国国务院令第101号城市市容
13、和环境卫生管理条列,在中国21世纪议程中,也阐明了我国对生活垃圾处理的要求和管理办法。我国是一个发展中国家,财政比较紧张,因此我国目前垃圾处理方法采用简易填埋和卫生填埋法居多,焚烧与堆肥因其工程及运行费用高、工艺复杂而未得到广泛应用。 中国城市生活垃圾处理方式(1995年) 表3-1处理量所占比例()堆放及简易处理23252078.95卫生填埋5107317.34高温堆肥70952.41焚烧20000.68其他处理方式*18320.62合计294520100 (二)生活垃圾处理方案比较在选择垃圾处理工艺时,应注重考虑铁力市的经济条件,垃圾成份及充分发挥土地资源丰富的优势,同时,还要考虑长远的发
14、展。焚烧工艺:焚烧适用于进炉垃圾平均低位热值高于5000KJ/kg、卫生填埋场地缺乏和经济发达地区。铁力市市区垃圾平均热值低于此值,若将高热值垃圾分离,则总量约有80T/d,焚烧炉一项投资约3000-6000万元,运行成本每天约10000元,剩余垃圾还需填埋。从经济条件和管理水平上看焚烧工艺不适合铁力市市区目前的管理水平。另外,100T/d以下的焚烧厂是国家限制发展的垃圾处理工艺。所以铁力市市区近期不适合采用垃圾焚烧工艺。堆肥工艺:垃圾堆肥适用于可生物降解的有机物含量大于40%的垃圾。鼓励在垃圾分类收集的基础上进行高温堆肥处理。铁力市市区垃圾中有机物含量低于40%,铁力市市区若采用垃圾堆肥,堆
15、肥产量约72T/d,可采用好氧高温堆肥工艺。一般的堆肥成品为腐植质,该产品用于土壤改良,而铁力市市区地处山区,耕地土壤肥沃,简单的堆肥基本无销路,若生产高效复合肥,则需投加化学添加剂,以提高氮、磷、钾含量,这需要再配套一些混合、造粒等设备,高效复合肥成本较高,它的肥效仍不如纯化肥,根据对一些堆肥厂调查,高效复合肥的生产绝大多数处于亏损状态。所以铁力市市区生活垃圾处理也不宜采用堆肥工艺。卫生填埋是垃圾处理必不可少的最终处理手段,也是现阶段我国垃圾处理的主要方式。该工艺成本低,管理方便,适合铁力市这种土地资源丰富、有足够废弃地、经济实力和管理水平较弱的地区。卫生填埋也符合国家有关城市垃圾处理的方针
16、和政策。根据铁力市市区垃圾性质及上述分析,本设计推荐垃圾处理工艺采用卫生填埋。卫生填埋法主要优点如下:1、建设周期短,技术水平简单,运行管理方便。2、建设总投资低,运行成本低。3、对垃圾成分要求简单,无需对垃圾进行预处理。4、对场地要求简单、终场覆盖后,场地可作多种用途,实现土地的再利用。卫生填埋法工艺说明:(卫生填埋法工艺流程图见图31)垃圾卫生填埋的步骤是垃圾堆放、铺平、碾压覆土、再碾压、喷药的填埋过程,最终对整个填埋场进行封场绿化。11铁力市城市垃圾处理工程 沼气收集系统 排放 摊 辅碾 压自卸垃圾车圾地 磅 生活垃圾覆土卸车平台台 灭 虫 图31生活垃圾卫生填埋法工艺流程框图 备料场翻
17、斗汽车渗滤液渗滤液处理系统渗滤液收集系统回灌调节池污泥渗滤液粘 土渗滤液排放12(三)垃圾填埋场场址方案论证 1、场址条件场址的选择是卫生填埋场全面设计规划的关健一步,一个合适的场址,可以减轻环境的污染,降低设计的要求,降低处置的成本,有利于填埋场的安全管理。从对投资、工程及对环境、社会的影响考虑,垃圾处理厂厂址选择应满足以下要求:(1)场址选择应符合城市总体规划。(2)填埋场对周围环境不应产生影响或对周围环境的影响不超过国家相关现行标准的规定。(3)填埋场应远离居民区,场地应有较好的自然条件,包括地形、土壤、水文、气候、交通等。(4)场址的运输距离适中。(5)填埋场不占耕地,易征得,便于填埋
18、场土地的开发利用。 2、场址的确定根据铁力市城市规划、功能分区及风向频率,垃圾处理厂的位置应选在规划区东北部,目前的垃圾厂位于城市东北紧邻规划区边,新建垃圾处理厂位置方案有三个:第一方案 城区东北1公里洼地该方案优点是可利用洼地做填埋场,减少填埋场造价及征地费用;缺点是距离规划区较近。第二方案 城北铁伊公路西侧该方案地形较平,现状是农田,填埋开挖量大、征地难度大费用高,同时该处上游有大面积雨水汇集,将提高处理厂防洪造价和难度。第三方案 城北18公里处的一个山谷该方案主要特点:(1)充分利用天然的地形,节省投资;(2)填埋容量较大,服务年限达20年;(3)汇水面积较大约100公顷;(4)场址处为
19、林地,征地难度大费用高;(5)距离城区较远,运距约18公里,运输费用较高。综合比较三个方案,第一方案的唯一缺点是距离城区较近,但仍是规划区外和下风向,且与城区隔一道高岗,对城区基本不会产生影响。三个方案相比较,方案一优于方案二和方案三,主要原因如下:(1)与总体规划相一致;(2)充分利用天然的地形,节省投资;(3)填埋容量较大,服务年限达26年;(4)在当地夏季主导风向下游。(5)汇水面积较小,防洪的工程费用更节省;(5)运距较短,运输费用较低。本工程设计选方案一为铁力市市区生活垃圾卫生填埋场场址。(四)垃圾填埋场防渗方式确定大气降水进入填埋场、地表水侵入以及垃圾自身分解产生的水份是渗滤液产生
20、的主要原因。渗滤液中含有大量的污染物质,是有机物、重金属和病原微生物三位一体的污染源。为防止渗滤液对土壤及地下水造成污染,必须对填埋场场底及四壁做防渗处理。1、场区水文地质条件拟选场地位于铁力镇城区东北1公里洼地,场地东西向约800米,南北向约700米。据调查,场地地貌类型为丘陵低谷,地貌单一,土层较均匀,地质条件良好。场地地层上层为表土、下层为粘土和亚粘土,4.0米左右未见地下水。2、防渗方式确定根据场区地质,场区的天然条件不能满足填埋场的天然防渗要求,因此必须进行人工防渗。垂直帷幕灌浆工艺由于填埋场区内基岩透水性较好而不能采用,因此在本工程设计中推荐采用水平人工复合防渗工艺。防渗材料采用高
21、密度聚乙烯土工膜(HDPE)作为填埋场底部及边坡防渗层。(五)垃圾拦挡坝方案论证目前,垃圾填埋场垃圾拦挡坝形式主要有粘土均质坝和浆砌石重力坝两种,本设计针对两种垃圾坝的形式进行方案比较:1、垃圾坝横断面设计(1)粘土均质坝因粘土均质坝承受的主要荷载是呈三角形分布的垃圾水平压力,所以合理的坝体断面基本上也应该是三角形的,根据碾压土石坝设计规范及已建工程的经验,初拟坝宽上游坝坡为1:2,下游坝坡为1:2。坝顶宽度必须满足行车要求,初定6.0米。根据填埋场垃圾堆埋要求,坝顶高程230.00米。最大坝高6米,最大底宽30米。 (2) 浆砌石坝坝顶宽度及坝顶高程同浆砌石坝,分别为6.0米和230.00米
22、。根据碾压土石坝设计规范及已建工程的经验,初拟上游坝坡为1:0.2,下游坝坡为1:0.5。最大坝高6米,最大底宽10.2米。2、坝型方案经济比较浆砌石坝与粘土坝造价比较表 表3-2单位造价(元/m3)工程量(万m3)总造价(万元)浆砌石坝2001.74348粘土坝71.482.45175.13经比较,浆砌石坝和粘土均质坝技术上均可行,经济上粘土均质坝比浆砌石坝约节省170万元,故本次设计采用粘土均质坝作为实施方案。第四章 生活垃圾处理工程设计内容一、垃圾收集 目前铁力市垃圾收运仍停留在人力收集的水平,环卫设施不配套、现有车辆不足,此现状不能满足城市发展的要求,所以对铁力市垃圾收运进行规划设计。
23、 城市垃圾收运之原则是:首先应满足环境卫生要求,其次应考虑在达到各项卫生目标时,费用最低,并有助于降低后续处理阶段的费用。收运方式:目前铁力市垃圾收运仍停留在人力收集的水平,环卫设施不配套、现有车辆不足,此现状不能满足城市发展的要求,所以对铁力市垃圾收运进行规划设计。 城市垃圾收运的原则是:首先应满足环境卫生要求,其次应考虑在达到各项卫生目标时,费用最低,并有助于降低后续处理阶段的费用。 根据城市规划及城市居住现状,铁力市的城市生活垃圾采用二种收集方式:第一种 二级收集楼房居民垃圾 环卫工人 垃圾转运站 转运车辆 垃圾处理厂此种收集方式用于中心区及楼房较集中地区,由环卫工人将楼房垃圾通道内或居
24、民袋装垃圾,用手推车运送到小型垃圾中转站,并进行初步分捡,再由专用车辆送至垃圾处理场。第二种 一级收集平房居民垃圾 垃圾箱 清运车辆 垃圾处理厂此种收集方式用于非中心区及平房较集中地区,是由居民将自家垃圾到入垃圾箱,再由专用车辆送至垃圾处理场。 根据有关规范,1平方公里面积应设一座垃圾集装点,铁力市城区面积15.18平方公里,共设15座垃圾集装点。考虑实际情况,设8座带有移动式贮存器(5T)的垃圾集装点,7座带有简易垃圾间(10104)垃圾集装点。 收运车辆8台:2台多功能车(6T)用来运输移动式贮存器;2台垃圾压缩车(5T)用来收运垃圾间的垃圾;2台翻斗车、2台铲车用来处理集中产生的垃圾。收
25、集设施一览表 表41序号名 称规格单 位数量1移动式存贮器5T座82简易垃圾间10104m座7垃圾清运车辆一览表 表42名 称型 号单 位数量多功能车6吨台2垃圾压缩车5吨台2翻斗车3吨台2铲车3吨台2二、生活垃圾卫生填埋场工程设计内容1、工程规模根据第二章论述铁力市市区生活垃圾卫生填埋场规模确定为:生活垃圾240吨/日。2、卫生填埋场占地本设计卫生填埋场工程设计年限为2020年,设计年限内城市生活垃圾产量逐年递增,设计年限内生活垃圾产量详见下表: 生活垃圾逐年产量 表4-3 设计年限日产垃圾量(吨/日)年产垃圾量(万吨/年)20051927.012006195.27.122007198.47
26、.242008201.67.362009204.87.4820102087.592011211.27.712012214.47.832013217.67.942014220.88.0620152248.182016227.28.292017230.48.412018233.68.532019236.88.6420202408.76合计126.15根据上表计算结果,铁力市市区设计年限内城市生活垃圾总产量为126.15万吨,本次设计生活垃圾填埋压实后垃圾计算容重为0.75t/m3, 则填埋垃圾的容积为: 126.150.75=168.2万m3通过理论计算同时结合卫生填埋实践经验,填埋垃圾压实后的量
27、与填埋覆土量的比例约为4:15:1,则每年覆土量为:168.2442.05万m3服务期限16年内所需容积为:168.2+42.05=210.25万m3填埋场的可利用面积40万m2,本次设计填埋深度平均按6米计算,库容可达240万m3,按2020年垃圾产量计算服务年限为16.4年。计算如下:本次设计生活垃圾填埋压实后垃圾计算容重为0.75t/m3, 则填埋垃圾的容积为: 2400.75=320m3通过理论计算同时结合卫生填埋实践经验,填埋垃圾压实后的量与填埋覆土量的比例约为4:15:1,则每年覆土量为:320480m3一日所需容积为:320+80=400 m3一年所需容积为:400365=14.
28、6万m3服务年限为:24014.6=16.4年因近期垃圾产量没有达到规模240(吨/日)的规模,按平均值216(吨/日)计算,服务年限为22.9年。垃圾填埋场可利用面积40万m2,高程在225.00-236.00之间,最大长度770米,最大宽度690米。地形坡度在2%-20%之间。本次设计结合填埋场地形、地势情况,确定垃圾填埋区分近期垃圾填埋场和远期垃圾填埋场,近期垃圾填埋场利用面积20万m2,高程在225.00-233.00之间,最大长度770米,最大宽度400米。地形坡度在2%-320%之间。本次设计填埋深度平均按6米计算,库容可达120万m3,按2020年垃圾产量240(吨/日)计算服务
29、年限为8.2年,按平均值规216(吨/日)计算,服务年限为11.4年。近期垃圾填埋场又分为一期垃圾填埋场和二期垃圾填埋场。一期垃圾填埋场利用面积10.0万m2,高程在225.00-233.00之间,最大长度400米,最大宽度350米。地形坡度在2%-20%之间。本次设计填埋深度平均按6米计算,库容可达60万m3,按2020年垃圾产量240(吨/日)计算服务年限为4.1年,按平均值规216(吨/日)计算,服务年限为5.7年,按实际垃圾产量递增计算服务年限为8年。3、填埋阶段划分及作业本次工程垃圾填埋操作从垃圾坝开始由南向北填埋,一期填埋场分区分层填埋,一区先行开槽,先行填埋,然后二区、三区。首先
30、将垃圾填埋场场区整平,整平时推挖出的土方用于垃圾填埋的覆土,整平后填埋场底纵、横向形成不小于2的坡度。整平后的填埋场分区分单元作业,垃圾运进场经地磅计量后卸至作业区域内的作业单元,垃圾填埋从垃圾坝一端开始,首先用推土机摊铺均匀,厚度为0.5-0.8m时用垃圾压实机反复碾压,压实密度要求不小于0.75t/m3,反复碾压至厚度达2.0-3m时,立即覆土0.3m左右,碾压均匀。为尽量减少裸露垃圾对环境的污染,应以一日作为一个单个作业区域。在温暖季节,当天垃圾覆土压实,并喷洒杀虫剂,冬季可根据实际情况定期覆土。覆土材料一部分就地取材,不足部分可采用建筑垃圾、炉灰渣等。当一个单元垃圾填埋到设计标高后,在
31、垃圾上先覆盖一层厚度为0.3m的粘土,压实后,再覆盖一层厚度为0.5m的自然土,均匀压实。要求粘土压实后渗透率不大于1x10-7cm/s。卫生填埋场封场时,终场做成中间高四面低坡状,使终场地面形成5的坡度,使地表径流能够顺利排走。终场地面覆盖0.3m营养土层,其上进行植被绿化,以保护坡面。3、近期填埋场主体工程设计内容卫生填埋场主体工程设计必须达到城市生活垃圾卫生填埋技术规范(CJJ172004)规定的要求。填埋场主体工程包括:垃圾坝、渗滤液防渗系统、渗滤液收集系统、填埋气体疏导系统、调节池及道路系统。辅助工程包括:计量站、综合办公楼、供水系统、供电系统等。近期垃圾填埋场利用面积20万m2。所
32、选的填埋场处于山坳中,自西南坡向东北,中心坡度较缓,四周坡度较大,填埋场设在中心,自然坡度2025,垃圾坝位于东北,入口及管理区设于坝的西侧,垃圾渗滤液处理站设在坝北侧。 (1)垃圾坝铁力市垃圾填埋场属山谷型填埋场,为增大填埋容积及防止垃圾外流,在山谷入口设一道垃圾坝,根据第三章垃圾坝方案比较,垃圾坝体采用粘土均质坝,坝体为梯形,坝顶标高230.00米,坝顶宽6m,最大坝高6m,平均坝高3米,坝前坡1 : 2,坝后坡1 : 2,垃圾坝设计总长度680m。两侧随地形放坡至左右坝肩,坝前坡采用2.0mm厚HDPE膜防渗,防渗膜面积2400m2。为了减少渗滤液的产生量,同时也为了在雨季及时将场外雨水
33、截住并排走,本工程在近远期填埋场分界处,设垃圾坝,将远期填埋场雨水截留导出。导出管采用DN1200 HPDE管,导出管设于地下水导排层以下 ,管顶与地下水导水层底平,导出管长1100m。设八字式出水口1座。垃圾坝坝顶标高233.00-242.00米,最大坝高12m,平均坝高6米,坝顶宽2m,边坡比1 : 2,垃圾坝设计长度690m,坝体由粘土构成。本设计垃圾填埋场为类,填埋场设计防洪等级为级,设计截洪能力按20年一遇计算,50年一遇校核。因铁力市无暴雨强度计算公式,考虑绥化市与铁力市相距较近,地理条件相似,雨水量计算采用我院推导的绥化市暴雨强度计算公式: 4024.7(1+0.81lgp) q
34、 = (lsha) (t+12)0。992 式中: P为设计重现期,采用5年; t为地面集水时间15-20min。 雨水流量计算公式Q=qF(l/s)式中:径流系数 0.15 q暴雨强度 l/sha F汇水面积 ha垃圾坝汇水面积为49公顷,最大雨量为1.72m3/s。(2)渗滤液防渗系统本次设计防渗采用人工复合防渗系统,在填埋场的底部、侧壁及调节池底部均做防渗。场底经整平铺设地下水导流层后铺设防渗层,先铺设一层250 g/m2长纤无纺布,无纺布上铺设一层1000mm的粘土作为保护层,粘土保护层上面依次铺设2.0mm厚HDPE土工膜及400g/m2长纤无纺布作为主防渗层。粘土层要求分层压实,压
35、实后渗透系数不大于1x10-7cm/s,压实后场底应有纵、横向坡度,纵、横坡度宜在2以上,以利于渗滤液排除,场底防渗系统上设置渗滤液收集层。边坡经0.75m粘土整平后,先铺设一层250 g/m2克/平方米长纤无纺布,无纺布上铺设2.0mm厚HDPE土工膜及400g/m2长纤无纺布作为主防渗层。在填埋场底部防渗系统上设置渗滤液导流及收集系统。导流层选用河卵石(1632)、砾石(1632)和粗砂级配,在填埋区底部防渗层上满铺,导流层厚度300mm,大石在下,小石在上,防止垃圾堵塞缝隙,导流层上铺设150g/m2长纤无纺布。设计集排水系统采用有孔HDPE管,分枝型布置。干管与支管辅设在底部纵横盲沟内
36、,在场区底部渗滤液导流层中设置一条主导流盲沟,盲沟中铺设DN400 HDPE导排花管,花管总长度560m,为了加强填埋库区内的渗滤液导排功能,沿主导流盲沟两侧每隔30m设置支导流盲沟,支盲沟中设有DN200 HDPE穿孔花管,花管总长度5300m。各坡段盲沟的渗滤液沿重力汇集到主盲沟花管后,穿垃圾拦挡坝进入调节池中。(3)渗滤液循环回灌系统本次设计渗滤液进入污水处理站前进行回灌处理。设计在调节池内设回灌用潜污泵2台(一用一备),性能:Q=18m3/h,H=25m,N=30Kw;回灌管采用DN150球墨铸铁管,沿填埋场西侧铺设,在填埋区每隔50m设DN75喷嘴阀一个,回灌管全长800m,共设8个
37、喷嘴阀,回灌时由2人按一定填埋高程用塑料软管接喷嘴阀进行回灌工作,封场前在垃圾表面设DN100穿孔塑料管,用于封场后垃圾渗滤液的回灌,穿孔管总长度1600m。(4)气体导排系统生活垃圾在填埋的最初阶段(一般为6-18个月),土壤中的氧持续被好氧菌消耗掉,产生了厌氧环境,借厌氧微生物的作用,有机类垃圾被分解产生填埋气体。填埋气体主要成份为:CH4、CO2、CO、H2S、NH3等(见下表),主要以CH4、CO2为主,如处置不当,可能发生爆炸。因此必须对填埋气体进行收集、排放。 填埋气的典型成份 表4-4成分体积比成分体积比成分体积比甲烷63.8氢0.05乙醛1.005二氧化碳33.6一氧化碳0.0
38、01丙烷0.002氧0.16乙烷0.005氮2.4乙烯0.018 由于铁力市生活垃圾成份中产气部分以易降解的厨余物为多,产沼气期短,达到产气峰值的时间也短,产气量小,因此本次设计不设沼气回收利用系统。根据城市生活垃圾卫生填埋技术规范CJJ17-2001中有关规定,本设计气体导排采用自然排气法,设计在填埋库区内盲沟上间距50m设置垂直导气石笼,导气石笼中部设置200 HDPE穿孔导气管,管外用钢丝网围成1000mm的网笼,管与网笼之间填充3050粒径的碎石,导气石笼及导气管的铺设随着填埋作业面逐层上升而逐段加高,导气管排出口高出最终覆盖层2m,填埋场导出气体自然排放,本设计共设140个导气石笼井
39、,井深5-14m。(5)调节池渗滤液水量最主要的影响因素是大气降水,一年内大气降水在时间上、数量上具有明显的不均匀性,而渗滤液处理站对进水的水量要求尽可能稳定,因此本次设计设置渗滤液调节池一座用于储存、调节和均衡处理站进水水量和水质。调节池容积的确定按下列公式进行计算: CIAQ 1000Q调节池容积(立方米); I 最大降雨强度(毫米/天); C 渗出系数; A 汇水面积(平方米)。式中C值为填埋场降雨量转为渗出液之比率,其值随填埋场覆盖土性质、覆土坡度、填埋垃圾性质、填埋阶段、垃圾含水率等因素有关,一般在0.20.8之间,本工程C值取0.3;I为铁力市20年一遇连续7日最大降雨量,I91毫
40、米;A20104m2。经计算,调节池的容积为6000m3,考虑到降雨量的诸多不确定因素,同时考虑冬季储存,结合国内外各工程实际经验,本次设计调节池的设计容积确定为8000m3,在非暴雨季节,渗滤液平均停留时间超过40天,满足污水处理工段对水质调节的功能要求。调节池采用敞口式浆砌块石护砌结构,调节池尺寸:45x40x5m,调节池内设2台80WQ30-25-7.5潜污泵,一用一备,Q=15m3/h,H=15m,N=7.5Kw,用于将渗滤液提升至渗滤液处理站。调节池底的防渗处理与填埋场底的防渗形式相同,同时采取防冻涨措施。(6)填埋场绿化及道路本次设计填埋场场址距铁伊公路1.0公里左右,现状道路为机
41、耕路,该道路年久失修,路面破旧不堪,现况极差,在填埋场修建之后,为适应进出垃圾处理厂车辆运输的需要,必须对该路段进行扩建,提高标准。本设计场外道路起点为铁伊公路,终点为垃圾处理站进口,路面车行道宽6m,路基宽7.5m,总长度1200m。由于该路段是进入垃圾场内唯一道路,因此路面采用沥青混凝土面层结构,以提高面层工程质量,减少路面的维修次数。场内道路沿填埋场西侧、东侧布置,设计起点接场外道路。按厂矿道路标准进行设计,路宽4m,长度500m,采用砂石路面。填埋场封场后地面绿化以草皮及小灌木为主,填埋场作业区四周设置防止垃圾飘散的档网,档网采用钢丝网,网高2.5m,长度为2000m。填埋场周围设置2
42、0m宽的绿化隔离带,使填埋场与周围环境相隔离,隔离带绿化采用易于生长的高大乔木,并与灌木相间布置。(7)车辆设置垃圾卫生填埋场需要选择与填埋工艺相一致的设施,以保障其顺利运行并尽可能降低运行费用。垃圾填埋作业的主要内容有:垃圾的推铺、压实和覆土的取运、铺平、压实。本工程将配备相关的作业机械设施,内容见下表。 近期填埋场机械设备表 表45序号名 称技 术 特 征数量备注1压实机功率320KW,行速0-12km/h,爬坡能力60%12推土机功能102KW,任速20km/h,推土板宽4000mm,生产率174m3/h13履带式挖掘机斗容0.5m3,生产率90120m3/h,功率66KW14自卸车载重
43、5t25轮胎式装载车载重3t1 近期填埋场主要建(构)筑物表 表46序号名 称尺 寸材料单位数量备注1垃圾挡坝坝长680m,顶宽6m粘土座12调节池45x40x5m石砌座13临时垃圾坝坝长770m,上宽4m粘土座1 近期填埋场主要设备材料表 表47序号名 称 型号及规格材料单位数量备注一防渗系统1粘土万m3202长纤无纺布250g/m2化纤万m2203长纤无纺布400g/m2化纤万m2204土工膜2.0mmHDPE万m220二渗滤液收集系统1长纤无纺布150g/m2化纤万m2182导排花管DN400HDPEm5603导排花管DN200HDPEm53004卵石16-32万m36三填埋气体导排及地下水监测系统1导气石笼1000卵石座140H=5-14m2导气花管DN200 HDPE根140L=5-14m3气体监测报警系统套14地下水
