1、亳州市体育馆项目施工 塔吊安拆专项施工方案目次目次11 工程概况3 1.1 综合情况3 1.2 工程概况32 塔式起重机概况53 安装人员分工及安全责任7 3.1 人员状况7 3.2 安全职责7 3.3 配备的仪器量具和工具9 3.4 调整起重量限制器和起重力矩限制器所需的标准砝码或重物104 安装工艺流程及安装方法11 4.1 安装工艺流程图11 4.2 安全技术交底11 4.3 安装前检查12 4.4 安装方法及步骤145 安装后的自检226 塔机拆除26 6.1 塔机拆除的工艺流程26 6.2 塔机拆除程序267安全保证措施29 7.1安装拆卸安全职责29 7.2安拆过程中的安全注意事项

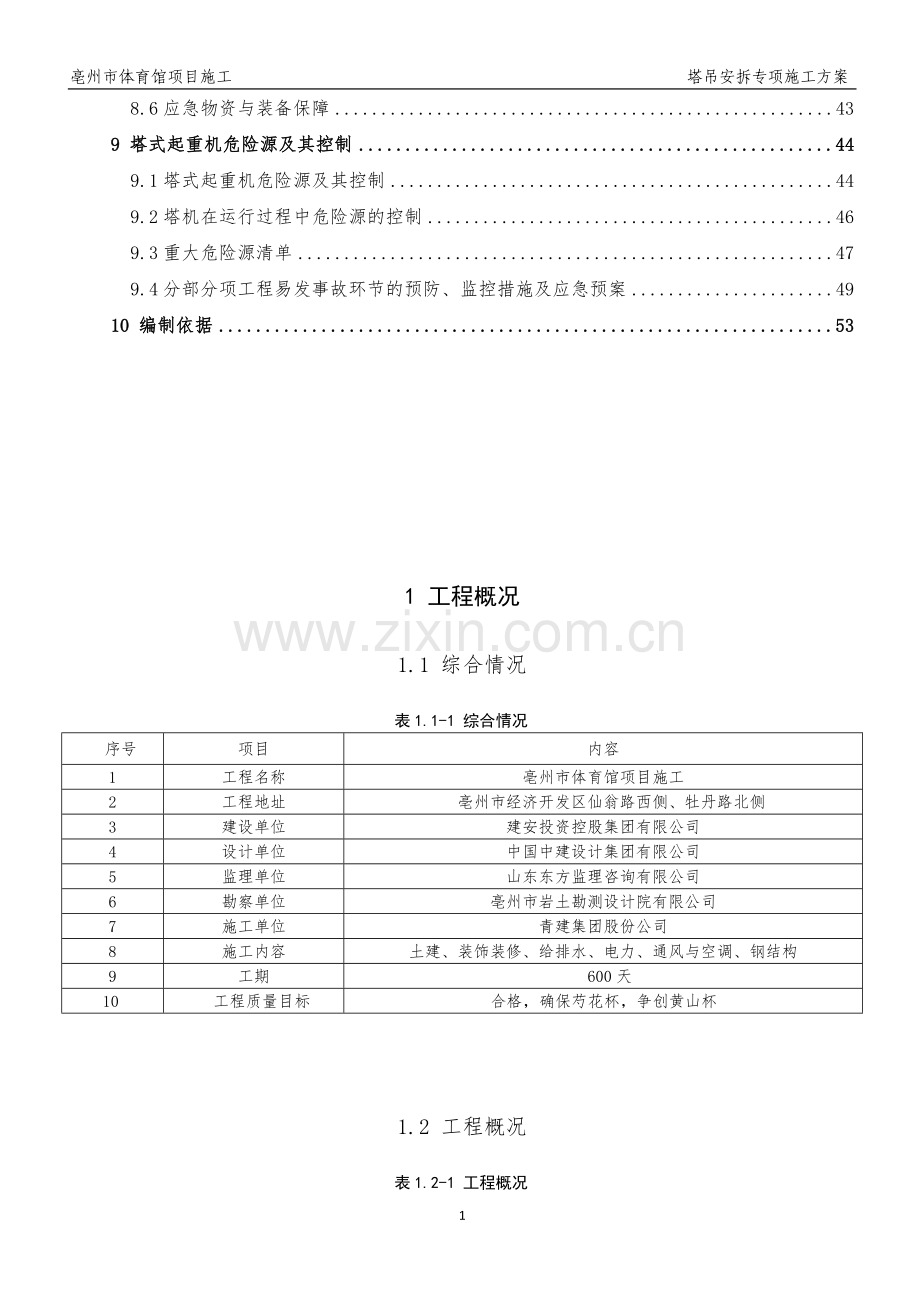

2、31 7.3使用过程中的安全注意事项338 生产安全事故应急救援预案36 8.1组织领导36 8.2紧急状况响应步骤38 8.3事故类型和危害程度分析39 8.4应急处置39 8.5常见事故处理方法41 8.6应急物资与装备保障439 塔式起重机危险源及其控制44 9.1塔式起重机危险源及其控制44 9.2塔机在运行过程中危险源的控制46 9.3重大危险源清单47 9.4分部分项工程易发事故环节的预防、监控措施及应急预案4910 编制依据531 工程概况1.1 综合情况 表1.1-1 综合情况序号项目内容1工程名称亳州市体育馆项目施工2工程地址亳州市经济开发区仙翁路西侧、牡丹路北侧3建设单位建

3、安投资控股集团有限公司4设计单位中国中建设计集团有限公司5监理单位山东东方监理咨询有限公司6勘察单位亳州市岩土勘测设计院有限公司7施工单位青建集团股份公司8施工内容土建、装饰装修、给排水、电力、通风与空调、钢结构9工期 600天10工程质量目标 合格,确保芍花杯,争创黄山杯1.2 工程概况 表1.2-1 工程概况 建筑面积 48650 层数 地上3层,地下1层 层高游泳池设备层6.2m,地下一层7.5m,首层4.8m,二层5.2m,三层7.5m设计标高+0.000 36.915m建筑耐久年限 50年建筑耐火等级地下室耐火等级为 级,地上建筑为级抗震设防烈度 6度屋面防水等级混凝土屋面为二级,金

4、属屋面为一级 主要功能:满足体育竞技需求的中型比赛场、配套训练馆、全民健身馆和游泳馆以及配套的各辅助功能用房;地下游泳馆(含一个标准泳池和一个戏水池);地下车库、人防及其他配套机房。 结构概况:主体结构为框架剪力墙结构体系,基础为梁式筏板基础,因抗浮设计水位较高,局部采用抗浮锚杆进行抗浮。屋盖与立面幕墙采用钢结构,屋盖采用网架结构,立面幕墙为倒三角锥桁架。建筑物及起重设备周围环境无影响塔式起重机安装、拆卸的其它建筑物和高压架空输电线路。根据建筑施工单位提供的地质勘测报告可知,安装施工场地,地表为原自然土结构,地表以下6m均为粘土。安装施工场地为原自然土结构,经处理现已达到汽车起重机支腿所需地耐

5、力0.3MPa的要求。2 塔式起重机概况根据施工现场平面布置要求,确定本工程共采用3台塔吊,其中东侧为1#塔吊,南侧为2#塔吊,北侧为3#塔吊,详见表2.1-1,图2.1-2。表2.1-1塔机型号塔机序号塔机型号臂长标准节尺寸使用高度(m)基础顶标高(m)设计自立高度是否满足抗汛折减1#塔机QTZ80(6010)60m2*2*3m40-6.545m满足2#塔机QTZ80(6010)60m2*2*3m42-14.545m满足3#塔机QTZ100(6010)60m2*2*3m44-14.545m满足根据塔式起重机安装使用说明书要求和建筑施工单位提供的地质勘测报告、塔式起重机固定基础图样,应选取固定

6、基础尺寸为551.3m。图2.1-2 施工现场塔吊布置示意图3 安装人员分工及安全责任根据塔式起重机安装的实际需要,作业人员的配备数量、分工及安全职责情况如下:3.1 人员状况安装负责人段绪涛安全知识考核合格证号0300143技术员 段绪涛安装上岗证号0300143安全员付 坤安全知识考核合格证号苏建安 C(2012)0300055机电维修工孙现保安装上岗证号苏F012011006510拆装工及证号(含起重工司索指挥)李金才 皖S052014000014T 王丛祥 皖S052014000013T明帅帅 皖S052014000012T 3.2 安全职责3.2.1现场负责人安全职责:1)是拆卸作业

7、的技术、质量、安全、进度、人员调度、经济核算的负责和全权指挥者;负责协调施工总承包单位、监理单位以及建设主管部门的工作,服从施工总承包单位、监理单位以及安监人员的监督与指导;2)召开安装作业人员会议,认真进行安装前的安全技术交底,做到安全拆卸,文明施工; 3)牢固树立“安全第一,预防为主”的思想,按操作规程和说明书的要求精心组织和指挥拆卸工作; 4)下班前及时清理、检查、整顿现场; 5)发生人身事故时,应立即抢救伤者,保护事故现场并及时报告,调查事故时必须如实反映情况,分析事故时应积极提出改进意见和防范措施。3.2.2 技术负责人安全职责:1)认真执行有关塔吊拆卸技术、安全方面的标准、规范和规

8、定;2)负责编制拆、运施工方案,认真进行拆卸前和拆卸过程中的技术措施交底并监督实施。3.2.3 安全员安全职责: 1)负责安拆、运输过程中的安全工作; 2)检查督促安全技术措施交底后的落实情况,监督施工现场的安全作业; 3)检查拆装过程中,有可能出现的不安全因素和事故隐患,发现问题及时提出整改意见和防范措施,及时向负责人报告; 4)督促全体人员按各自工种的操作规程和本方案的要求作业,严禁违章作业;5)负责拆卸作业区域警戒线和警示标志的设置、监护;6)拆卸过程中严守岗位,严禁无关人员进入作业区域。3.2.4 机电维修工职责: 1)具体做好本工种一切准备工作,按照施工现场临时用电安全技术规范JGJ

9、46-2012的要求,把电源连接到塔机配电箱内;2)做好安拆前的电气系统、电器元件、电阻测试、限位器等检查和调试工作。3.2.5 塔机司机职责: 1)严格按照塔式起重机操作使用规程JGT100-99和拆装程序的要求操作塔机; 2)做好拆装前及过程中塔机各零部件的检查工作; 3)密切注意塔机的运行及吊装情况; 4) 安装、调试及顶升过程中,听从起重指挥工的指挥,不得擅自操作。3.2.6 起重指挥工职责: 1)严格按照塔式起重机操作使用规程JGT100-99和拆装程序的要求指挥塔机起重作业;2)不擅自超越拆装程序指挥塔机,不违章指挥。3.2.7 拆装工职责:1)在负责人的领导下,严格按照拆装作业程

10、序,完成本次塔机的拆装作业; 2)拆装过程中,必须服从指挥,不得违反作业程序,擅自拆除、漏装塔机零部件,做到拆装步骤协调、统一。3.3 配备的仪器量具和工具序号名称规格型号数量备注1活动扳手12吋(300mm)3工具2专用扳手塔机随机工具4套3梅花扳手12302套4大锤16磅25手锤6磅26撬棍2510027卡环、绳卡20配套8吊索JB1102746根9电工工具093011 套10接地电阻测试仪ZC29B-21仪器量具11绝缘电阻测试仪DMG2671P112经纬仪(6)J2113拉力计LK-5114钢直尺0500mm115钢卷尺100m116万用表MF47117安全帽GB2811281212防

11、护用品18安全带GB6095852063.4 调整起重量限制器和起重力矩限制器所需的标准砝码或重物根据塔式起重机安装使用说明书的要求,准备调整起重量限制器和起重力矩限制器所需的标准砝码或重物 8000 kg,其中有500kg为小重量块,每块为2550kg。4 安装工艺流程及安装方法4.1 安装工艺流程图 图4.1-1 安装工艺流程图4.2 安全技术交底1、塔机安装应由主管部门按照说明书要求结合施工现场的实际情况制定详细的施工方案。2、安装作业工人应具备专业队伍并取得市级有关部门核发的资格书的人员担任,并设专人指挥。 3、所有安装拆除人员做到持证上岗,按章操作,全面执行安装方案。4、汽车起重机司

12、机属特种作业人员,应经正式培训并取得合格证书,合格证和培训考核内容,必须与考核塔机类型相称。5、塔机安装的指挥人员应经正式培训考核并取得合格证书。其指挥信号应符合国家标准GB5082-85起重吊装指挥信号的规定。6、汽车起重机司机不能清晰的听到信号指挥人员的笛声和看到手势时,应结合现场实际改用旗语或对讲机进行指挥。7、塔机电缆不允许拖地行走,应装设具有张紧装置的电缆卷筒,随塔机行走卷筒自动将电缆缠绕,防止电缆与枕木摩擦或被轨道上杂物缠绕发生事故。8、施工现场架空线路与塔机的安全距离,按照临时用电规范:“旋转臂转式起重机的任何部位或被吊物边缘与10KV以下的架空线边线最小距离不得小于2米”。塔机

13、应采取良好的重复接地和防雷接地,驾驶室内应铺高压绝缘橡皮垫。9、塔机的电源线应做到保护接零和工作零线必须分开。照明及障碍灯控制开关应独立设置,为此应采用五芯电缆线,安装漏电保护器。10、自升式塔机的顶升工作,必须有起重臂和平衡臂保持平衡状态的具体要求,和顶升过程中的顶升步骤及禁止回转作业的可靠措施。11、四级风以上天气不允许顶升作业。12、安装作业人员严禁饮酒后上岗。13、塔机的试运转及验收,应包括技术检查,空载试验,额定荷载的试验三部分,并做到每月检查一次。14、对试运转及验收的参加人员和检测结果应有详细如实的记录,并由有关人员签章确认符合要求。15、塔机固定基础的地耐力满足不了设计要求时,

14、必须经计算采取加固措施。4.3 安装前检查1. 根据塔机安装现场的布局和土质情况,确定汽车起重机的摆放位置,清理障碍物;2. 根据技术要求,进行汽车起重机支腿下基础的铺设,地基的处理必须夯实到能承受0.2Mpa的载荷。3. 铺设垫板,架设汽车起重机,其架设位置。4. 塔机零部件的检查详见表4.3-1。表4.3-1 塔机零部件检查表序号检验内容检验方法1主要结构件无扭曲、变形、裂纹和严重锈蚀,焊缝应无明显可见的焊接缺陷。 目测。2吊钩应有警示标记和防脱钩装置,不得使用铸造吊钩。 外观检查。3吊钩表面不应有裂纹、破口、凹陷、孔穴等缺陷,不得焊补。吊钩危险断面及挂绳处不得有永久变形。外观检查,必要时

15、用20倍放大镜检查。4吊钩挂绳处断面磨损量不大于原高度10%。外观检查,必要时用卡尺测量。5有滑轮防脱槽装置,且与滑轮的间隙小于绳径20%。外观检查,必要时用卡尺测量。6销轴固定完整可靠。 目测检查。7钢丝绳不应有扭结、压扁、弯折、断股、笼状畸变、断芯等变形现象。 外观检查。8钢丝绳直径减小量不大于公称直径的7%。 用卡尺测量。9钢丝绳断丝数不应超过规定的数值: 外观检查。10卷筒壁不应有裂纹,筒壁磨损量不应大于原壁厚的10% 。外观检查,必要时用卡尺测量。11滑轮应转动良好,出现下列情况应报废:出现裂纹、轮缘破损等损伤钢丝绳的缺陷;轮槽壁厚磨损达原壁厚的20%;轮槽底部直径减少量达钢丝绳直径

16、的25%或槽底出现沟槽。外观检查,必要时用卡尺测量。12齿轮应无裂纹、断齿和过度磨损,啮合应均匀平稳。 外观检查,必要时测量。13制动器的零部件不应有裂纹、过度磨损、塑性变形缺件等缺陷。 外观检查。14顶升支承梁爬爪、爬升支承座无变形、裂纹。并在加降节时有防止顶升横梁从塔身支承中自行脱出的功能。 外观检查。15平衡阀或液压锁与油缸应用硬管连接。 目测。16油压表应在有效标定期内。 查阅资料。17控制系统与照明系统相互独立,且性能完好。 目测。18电气柜应设置隔离开关,熔断器选配正确。对照说明书查验。19设置报警电铃且完好、有效。目测,操作试验。20总电源开关状态在司机室内有明显指示。外观检查。

17、21电气柜有良好的防雨性能,且有门锁,门上应有警示标志。 目测。22应设置非自动复位型紧急断电开关,该开关应设在司机操作方便的地方。目测,操作试验。23应设置零位保护和相序保护。目测,操作试验。24高强度螺栓、螺母变形和裂纹的检查目测,放大镜25钢丝绳用楔套、绳卡变形和裂纹的检查目测,放大镜26销轴、连接孔的磨损、变形和锈蚀检查4.4 安装方法及步骤4.4.1 混凝土基础检查查阅塔式起重机混凝土基础下地耐力勘测报告和砼基础块试压报告、隐蔽工程验收记录、塔式起重机混凝土基础验收报告,检查钢筋混凝土基础实物是否符合塔式起重机安装使用说明书或塔式起重机固定基础专项设计方案的要求,使用经纬仪复查混凝土

18、基础上四个固定支腿的上表面水平度,应满足两支腿间距的1/1000的要求,即1.6mm。4.4.2 安装两节塔身标准节先将两节标准节用8根高强度螺栓副(螺栓10.9级,螺母10级和高强度垫圈)联接为一体,高强度螺母的预紧力矩为2.5 kN.m,然后吊装在砼基础支腿上面,并用8根的高强度螺栓副(螺栓10.9级,螺母10级)联接、紧固。注意:高强度螺栓副摩擦接触面应涂上一层二硫化钼复合钙基脂。 安装时,应注意有踏步的两根主弦所在的平面要垂直于建筑物。 4.4.3 安装爬升架总成在地面上,将爬升架拼装成整体,并装上液压顶升系统,然后,使用汽车起重机吊起爬升架总成,套在已安装好的两节标准节外面(应注意的

19、是,爬升架的外伸框架要与建筑物方向平行,以便施工完成后拆塔),套架上有油缸的一侧面应对准塔身上有踏步的一侧面,并套入标准节,并将爬升架下部的爬爪放入标准节最下部的踏步内。4.4.4 安装上下支座总成在地面上,先将上、下支座以及回转机构、回转支承、司机室平台等装为一体,再将上下支座总成吊起,安装在塔身标准节上,用8根的高强度螺栓副(螺栓10.9级,螺母10级和高强度垫圈)将下支座和塔身节联接。将液压顶升机构接入临时电源,再将顶升横梁的端部销轴放入标准节踏步内,安装好销轴防脱装置后,顶起爬升架,用4根销轴将爬升架和下支座相连。 注意:安装回转支承时,其滚道淬火软带(外部标记“S”或堵塞孔处)应放置

20、在紧靠回转机构一侧。 回转支承与上、下支座的联接螺栓要按照塔式起重机安装使用说明书的要求(高强度螺栓为8.8级)预紧,预紧力矩为640N.m。4.4.5 安装塔帽总成在地面上,将作业平台、护圈、滑轮、起重臂拉杆连接板等安装在塔帽上,再将平衡臂拉杆的第一节用销轴与塔帽连接,然后吊起塔帽总成,用4根35销轴与上支座联接(见下图),销轴端部用开口销固定。注意:区分塔帽哪边是与起重臂相连。将塔帽安装在上转台上,用销轴连接,销轴端部用开口销固定;注意吊装塔帽前应分别将平衡臂拉杆各一节安装在塔帽上。4.4.6 安装平衡臂在平地上,拼装好平衡臂,并将走台、护栏、起升机构、配电箱等安装在平衡臂上,再将平衡臂吊

21、起,与上支座用两根50销轴联接,并安装开口销;抬起平衡臂尾端与水平线成一角度,至平衡臂拉杆的安装位置,将平衡臂拉杆与已安装在塔帽上的平衡臂拉杆联接,并安装开口销;汽车起重机慢慢落下吊钩,至平衡臂成水平位置。4.4.7 安装一块配重吊起重量为2.2吨的平衡重一块,放置在平衡臂最根部的一块配重安放处。4.4.8 安装司机室起吊司机室,放置在司机室平台上,用销轴将司机室与司机室平台联接,并安装开口销。4.4.9 将塔机控制系统接入塔机专用电箱,并调试起升机构的控制部分。4.4.10安装起重臂与起重臂拉杆的安装1)起重臂节的配置见图4.4.10-1所示,安装次序不得混乱。图4.4.10-1 起重臂节配

22、置2)如图4.4.10-1组合起重臂长度不同而改变,用相应的销轴把它们装配在一起把第节臂和第节臂联接后,装上载重小车,并把载重小车固定在起重臂根部,把起重臂搁置在1米高左右的支架上,使载重小车离开地面,装上载重小车的牵引机构。所有销轴都要装上开口销,并将开口销充分打开。3)组合起重臂拉杆,用销轴把它们连接起来,放置在起重臂上弦杆上的拉杆架内。4)穿绕载重小车的牵引钢丝绳。5)穿绕安装起重臂拉杆用的起升钢丝绳。6)用汽车起重机将塔机起重臂总成平稳提升,同时开动起升机构,注意与汽车起重机的协调性和同步性,必须保持起重臂处于水平状态,使得起重臂能够顺利地安装到上支座的起重臂铰点上。在起重臂根部销轴和

23、开口销联接安装完毕后,汽车起重机继续慢慢提升起重臂头部,使起重臂头部稍微抬起一定的角度,汽车起重机停止起升;开动塔机起升机构,慢慢拉起起重臂拉杆,先使短拉杆的连接板能够用销轴联接到塔顶相应的拉板上;然后再开动起升机构调整长拉杆的高度位置,使得长拉杆的连接板也能够用销轴联接到塔顶相应的拉板上。注意:当汽车起重机使塔机起重臂头部稍微抬起,开动塔机起升机构,起升钢丝绳拉起起重臂拉杆时,塔机起重臂拉杆并不受力,否则起升机构负不起这么大的载荷。起重臂长、短拉杆的连接销轴和开口销联接安装完毕后,汽车起重机慢慢放下塔机起重臂头部,使起重臂拉杆处于拉紧状态、起重臂呈水平状;汽车起重机继续落下吊钩,拆除起吊索具

24、。6)拆除起升钢丝绳与塔机起重臂拉杆、塔帽的联接。4.4.11 安装配重 根据起重臂长度,安装其余的配重块,并安装配重联接板(或杆),固定配重块。4.4.12 穿绕起升钢丝绳 将起升钢丝绳引经塔帽导向滑轮后,绕过在起重臂根部上的起重量限制器滑轮,再引向载重小车滑轮与吊钩滑轮穿绕,最后将绳端固定在起重臂头部,并按按照要求安装3个绳卡,不得正反交错安装。4.4.13 调整牵引钢丝绳把载重小车开至起重臂最根部,使载重小车与起重臂止挡块接触,转动小车上带有棘轮的小储绳卷筒,把牵引钢丝绳尽力拉紧。4.4.14 当整机按前面的步骤安装完毕后,在无风状态下,检查塔身轴线的垂直度,允差为4/1000。4.4.

25、15 接电源及试运转安装电气系统前,必须切断总电源,然后按照电气原理图、电气布置图及电气接线图接线。接线后,检测各部件对地的绝缘电阻。检查无误后接通地面总电源。开动各机构进行试运转, 检查各机构运转是否正确, 同时检查各处钢丝绳是否处于正常工作状态,是否与结构件有摩擦,所有不正常情况均应予以排除。4.4.16 顶升加节1)顶升前的准备 (1)按液压泵站要求给其油箱加油。确认电动机接线正确,风扇旋向右旋,手动阀操纵杆操纵自如,无卡滞。(2)清理好各个标准节,在标准节连接套得孔内涂上黄油 ,将待顶升加高用的标准节排成一排,放在顶升位置时起重臂的正下方,这样能使塔机在整个顶升加节过程中不用回转机构,

26、能使顶升加节过程所用时间最短。(3)放松电缆长度略大于总的顶升高度,并紧固好电缆。(4)将起重臂旋转至爬升架前方,平衡臂处于爬升架的后方(顶升油缸正好位于平衡臂正下方)。(5)在引进平台上准备好引进滚轮,爬升架平台上准备好塔身高强度螺栓。1)顶升前塔机的配平。(1)塔机配平前,必须先吊一节标准节放在引进梁上,再将载重小车运行到下图所示的配平参考位置,并吊起一节或其它重物(表中载重小车的位置是个近似值,顶升时还必须根据实际情况的需要进行调整)。然后拆除下支座四个支脚与标准节的连接螺栓;(2)将液压顶升系统操纵杆推至“顶升方向”, 使爬升架顶升至下支座支脚刚刚脱离塔身的主弦杆的位置;(3)检验下支

27、座与标准节相连的支脚与塔身主弦杆是否在一条垂直线上 , 并观察爬升架上8个导轮与塔身主弦杆间隙是否基本相同,以检查塔机是否平衡,若不平衡,则调整载重小车的配平位置,直至平衡,使得塔机上部重心落在顶升油缸梁的位置上。(4)记录载重小车的配平位置,也可用布条系在该处的斜腹杆上作为标志,但要注意,这个标志的位置随起重臂长度不同而改变, 事后应将该标志取掉。(5)操纵液压系统使套架下降,连接好下支座和标准节间的连接螺栓。3)顶升作业(1)将一节标准节吊至爬升架引进横梁的正上方,在标准节下端装上四只引进滚轮,缓慢落下吊钩, 使装在标准节上的引进滚轮比较合适地落在引进横梁上,然后摘下吊钩。(2)将载重小车

28、开至顶升平衡位置(3)使用回转机构上的回转制动器, 将塔机上部机构处于制动状态,不允许有回转运动。(4)卸下塔身顶部与下支座连接的8个高强度螺栓。(5)将顶升横梁放在距离最近的标准节踏步的圆弧槽内(要设特别注意观察顶升横梁两端销轴是否在爬爪圆弧槽内)。开动液压系统,使活塞杆伸出,将爬升架及其以上部分顶起1050mm时停止,检查顶升横梁、爬升架等传力部件是否有异响、变形等异常现象,确认正常后,继续顶升;顶起略超过半个标准节高度并使爬升架上的活动爬爪滑过一对踏步并自动复位后,停止顶升,并回缩油缸,使爬升架的活动爬爪搁在顶升横梁所顶踏步的上一对踏步上。确认两个活动爬爪准确地挂在踏步顶端后,将油缸活塞

29、全部缩回,提起顶升横梁,重新使顶升横梁顶在爬爪所搁的踏步的圆弧槽内,再次伸出油缸,将塔机上部结构再顶起略超过半个标准节高度,此时塔身上方恰好有能装入一个标准节的空间,将爬升架引进横梁上的标准节引至塔身正上方,稍微缩回油缸,将新引进的标准节落在塔身顶部,对正,卸下引进滚轮,用8件M36的高强度螺栓(每根螺栓必须有两个螺母和两个垫圈)将上,下标准节连接牢靠(螺栓预紧力矩为2400kNm)。再次缩回油缸,将下支座落在新的塔身顶部上,并对正,用8件M36高强度螺栓将下支座与塔身连接牢靠,至此完成一节标准节的加节工作,若连续加几节标准节,则可按以上步骤重复几次即可。为使下支座顺利地落在塔身顶部,并对准连

30、接螺栓孔,在缩回油缸之前,可在下支座四角的螺栓孔内从上往下插入四根(每角一根)导向杆,然后再缩回油缸,将下支座落下。顶升过程的注意事项: a 塔机最高处风速大于8m/s时,不得进行顶升作业。 b 顶升过程中必须保证起重臂与引入标准节方向一致,并利用回转机构制动器将起重臂制动住,载重小车必须停在顶升配平位置。 c 若要连续加高几节标准节, 则每加完一节后,塔机起吊下一节标准节前,塔身各主弦杆和下支座必须有8个M36的螺栓连接,唯有在这种情况下,允许这8根高强度螺栓每根只用一个螺母。 d 所加标准节上的踏步,必须与已有标准节对正。 e 在下支座与塔身没有用M36螺栓连接好之前,严禁回转、变幅和吊装

31、作业。 f 在顶升过程中,若液压顶升系统出现异常,应立即停止顶升,收回油缸,将下支座落在塔身顶部,并用8件M36高强度螺栓将下支座与塔身连接牢靠后,再排除液压系统的故障。(6)塔机加节达到所需工作高度(但不超过独立高度)后,应旋转起重臂至不同的角度,检查塔身各接头处、基础支腿处螺栓的拧紧情况(哪一根主弦杆位于平衡臂正下方,就把这根弦杆从下到上的所有螺母拧紧,上述连接处均为双螺母防松)。4.4.17 安全装置的调整按照本机塔式起重机安装使用说明书的技术性能参数调整:起重力矩限制器、起重量限制器、高度限位器、工作幅度限位器、回转限位器和回转制动器、变幅机构制动器、起升机构制动器的制动间隙。4.4.

32、18 试运转以上各项安全装置调整完毕后,操作各工作机构进行试运转,合格后如实记录各项试验数据和自检情况。4.4.19 附着架的安装与调整 1)附着架的安装(1)将环梁提升到附着点的位置包在塔身外,然后用高强度螺栓连接起来。(2)吊装三根撑杆,连接环梁和支座。(3)装入销轴和开口销,并充分张开。(4)无论几次附着,只有最上一个附着架处必须用内撑杆将塔身四根主弦顶死,其它附着架处不用内撑杆。 注意:最上面附着架以上的塔身悬长不得超过塔式起重机安装使用说明书要求。2)附着架的调整应用经纬仪检查塔机轴心的垂直度,其垂直度在最高以上不超过4/1000,在最高以下不超过2/1000,垂直度的调整可通过微调

33、三根附着撑杆长度而获得,三根支撑杆均可微调。5 安装后的自检5.1 自检的标准依据建筑工程施工机械安装质量检验规程DGJ32/J65-2008塔式起重机安全规程GB5144-2012塔式起重机GB/T5031-20085.2 主要检验仪器设备序号仪器(工具)名称型号规格1经纬仪FDT2GCL2接地电阻测试仪ZC29B-23绝缘电阻测试仪DMG2671P4游标卡尺0150/0.02mm5钢 卷 尺7.5m6钢 卷 尺100m7钢 直 尺0300mm8风 速 仪TFZ-019拉 力 计LK-510温湿度仪JWS-H35.3 自检项目项目类别项目编号 检验内容 检验方法基本要求1.1塔式起重机运动部

34、分与建筑物及建筑物外围施工设施之间的最小距离不小于0.6m。目测检查,必要时实际测量。1.2两台塔机之间的最小架设距离应保证处于低位的塔机的臂架端部与另一台塔机的塔身之间至少应有2m的距离;处于高位塔机的最低位置的部件与低位起重机中处于最高位置部件之间的垂直距离应不小于2m。目测检查,必要时实际测量。1.3塔顶高度大于30m且高于周围建筑物的塔机,应在塔顶和臂架端部装设红色障碍指示灯,该指示灯不得因起重机停机而停电。目测检查。1.4塔式起重机自由端高度不得大于使用说明书允许高度。用卷尺量,查阅资料。1.5臂架根部铰点高度大于50m应装设风速仪。目测检查。1.6有架空输电线的场所,起重机的任何部

35、位与输电线的安全距离,应符合下规定。目测检查,必要时实际测量。结构件2.1主要结构件无扭曲、变形、裂纹和严重锈蚀,焊缝应无明显可见的焊接缺陷。目测。2.2主要结构连接件应安装正确且无缺陷。销轴有可靠轴向止动且正确使用开口销,高强螺栓连接按要求预紧有防松措施且螺栓高于螺母03扣。 目测,必要时工具检测。2.3平衡重、压重的安装数量、位置应与设计要求相符,且相互间有可靠固定,能保证正常工作时固定连接可靠,不位移、不脱落。 根据安装说明书确认平衡重的重量,检查安装状况。2.4塔机安装后,在空载、无风的状态下,塔身轴心线对支承面的侧向垂直度,附墙以上独立部分4/1000,附墙以下2/1000。将标尺分

36、别水平固定在臂架铰点附近和基础节(或最高附着点)的塔机上,其中心位于塔身中心线上,臂架先后转到其纵向轴线与塔身截面的一个中心线(X或Y轴)重合的位置,分别在两个方向上用经纬仪测量两标尺水平误差,即垂直度误差。2.5对附着式起重机,附着装置与塔身节或建筑物的连接必须安全可靠,连接件不应缺少或松动,附墙间距与附着距离符合使用说明书要求;当附墙距离超过使用说明书规定时,应有专项施工方案并附计算书。查阅安装说明书,目测检查。起升系统3.1钢丝绳绳端固定应牢固、可靠。压板固定时应可靠,卷筒上的绳端固定装置应有防松或自紧的性能;金属压制接头固定时,接头不应有裂纹;楔块固定时,楔套不应有裂纹,楔块不应松动。

37、绳卡固定时,绳卡安装应正确,绳卡数应满足下表要求。目测。钢丝绳直径(mm)1010202836最少绳卡数(个)346绳卡间距(mm)801402203.2钢丝绳放出最大工作长度后,卷筒上至少应有保留3圈钢丝绳作为安全圈。将吊钩放到最低工作位置,检查安全圈数。3.3应有防止钢丝绳脱槽的装置,且可靠有效。外观检查,必要时用卡尺测量防脱槽装置与滑轮之间的间距。3.4外露的运动零部件应设防护罩。目测。3.5制动器调整适宜,制动平稳可靠。通过载荷试验验证。3.6必须装有起升高度限位器,当吊钩装置起升到规定极限位置时,应能停止吊钩起升,但吊钩应能作下降运动。空载,吊钩以最低稳定速度上升碰撞限位装置,应停止

38、上升运行。3.7应安装起重量限制器。起升额定载荷,以额定速度起升、下降,全过程中正常制动3次,起重量限制器不动作;保持载荷离地面100200mm,逐渐无冲击继续加载发出超载报警信号,此时应已切断上升方向动作,载荷不超过110%额定载荷。3.8必须安装力矩限制器,当起重力矩大于相应工况下额定值并小于额定值的110%,应切断上升和幅度增加方向的电源,但机构可做下降和减小幅度方向的运动。1.定码变幅法:按特性曲线选定某一幅度的额定载荷,小车位于该幅度上,起吊额定载荷,然后逐渐增大幅度至发出超载报警信号,此时应能终止增大幅度的运行,力矩不得超110%的额定力矩。2.定幅变码法:选定某一工作幅度起升额定

39、载荷,以额定速度起升、下降,全过程中正常起动3次,力矩限制器不应动作;保持载荷离地面100mm200mm,逐渐无冲击加载至发出超载报警信号,此时应能切断上升方向动作,力矩不得超过110%的额定力矩。回转系统4.1对回转部分不设集电器的起重机,应安装回转限制器,起重机回转部分在非工作状态下应保证可自由旋转。动作实验,目测检查。4.2齿轮啮合应均匀平稳。外观检查,必要时测量。4.3回转机构活动件外露部分应设防护罩目测,动作试验。变幅系统5.1钢丝绳端应固定牢固、可靠。压板固定时应可靠,卷筒上的绳端固定装置应有防松或自紧的性能;金属压制接头固定时,接头不应有裂纹;楔块固定时,楔套不应有裂纹,楔块不应

40、松动。绳卡固定时,绳卡安装应正确,绳卡数应满足要求。目测。5.2钢丝绳放出最大工作长度后,卷筒上至少应有保留3圈钢丝绳作为安全圈将吊钩放到最低工作位置,检查安全圈数。5.3钢丝绳的规格、型号应符合设计要求,并正确穿绕。钢丝绳应润滑良好。不应与金属结构磨擦。对照使用说明书查验,外观检查。5.4在卷筒上钢丝绳尾部固定有防松和自紧性能。外观检查。5.5应有防止钢丝绳脱槽的装置,且可靠有效。外观检查,必要时用卡尺测量防脱槽装置与滑轮之间的间距。5.6外露的运动零部件应设防护罩。目测。5.7制动器调整适宜,制动平稳可靠。通过载荷试验验证。5.8对小车变幅的,应设小车断绳保护装置。目测和实际测量。5.9对

41、小车变幅的,应设置小车检修吊篮且连接可靠。外观检查。5.10对小车变幅的,应设置变幅限位且可靠有效。动作试验,实际测量。司机室6.1司机室结构牢固,固定可靠。外观检查。电气系统7.1额定电压不大于500V时,电气线路对地的绝缘电阻不应小于0.5M。断电,人为使塔式起重机上的接触器、开关全部处于闭合状态,使起重机电气线路全部导通,将500V兆欧表L端接于电器线路、E端接于起重机金属结构或接地极上,测量绝缘电阻值;上述方法有困难时,可采用分段测量的方法。测量时应将容易击穿的电子元件短接。7.2 开关箱安装高度及距离应符合JGJ46-2005的规定,漏电保护器安装正确,参数匹配且灵敏、可靠。目测检查

42、,操作试验。7.3接地装置明显外露,且有两组接地体。目测。7.4接地电阻不大于4。用接地电阻仪测量。7.5电气柜应设置隔离开关,熔断器选配正确。对照说明书查验。7.6设置报警电铃且完好、有效。目测,操作试验。7.7保护零线连接正确外观检查。6 塔机拆除6.1 塔机拆除的工艺流程安全技术交底及作业准备(吊、套具、工具、用具等)基础、钢结构、电路、机构、液压系统安全检查塔机降节拆除平衡重拆除起重钢丝绳拆除变幅电源及限位线缆拆除起重臂拆除起升机构及回转机构电源及控制回路,接通回转临时电源拆除剩余平衡重块拆除平衡臂拆除塔帽总成拆除回转总成拆除爬升架拆除标准节拆除基础节各部件总成地面解体,运离现场。6.2 塔机拆除程序6.2.1 拆除前准备工作:1 检查基础的安全状态。检查钢结构及连接的安全状态。2 整机试车,检查各机构、安全装置、电控系统是否正常。检查钢丝绳的安全状态。3 降节前准备工作:)接通液压站电源,并检查电机旋转方向及动作的准确性。)使油缸全部伸出并将顶升横梁挂靴销
