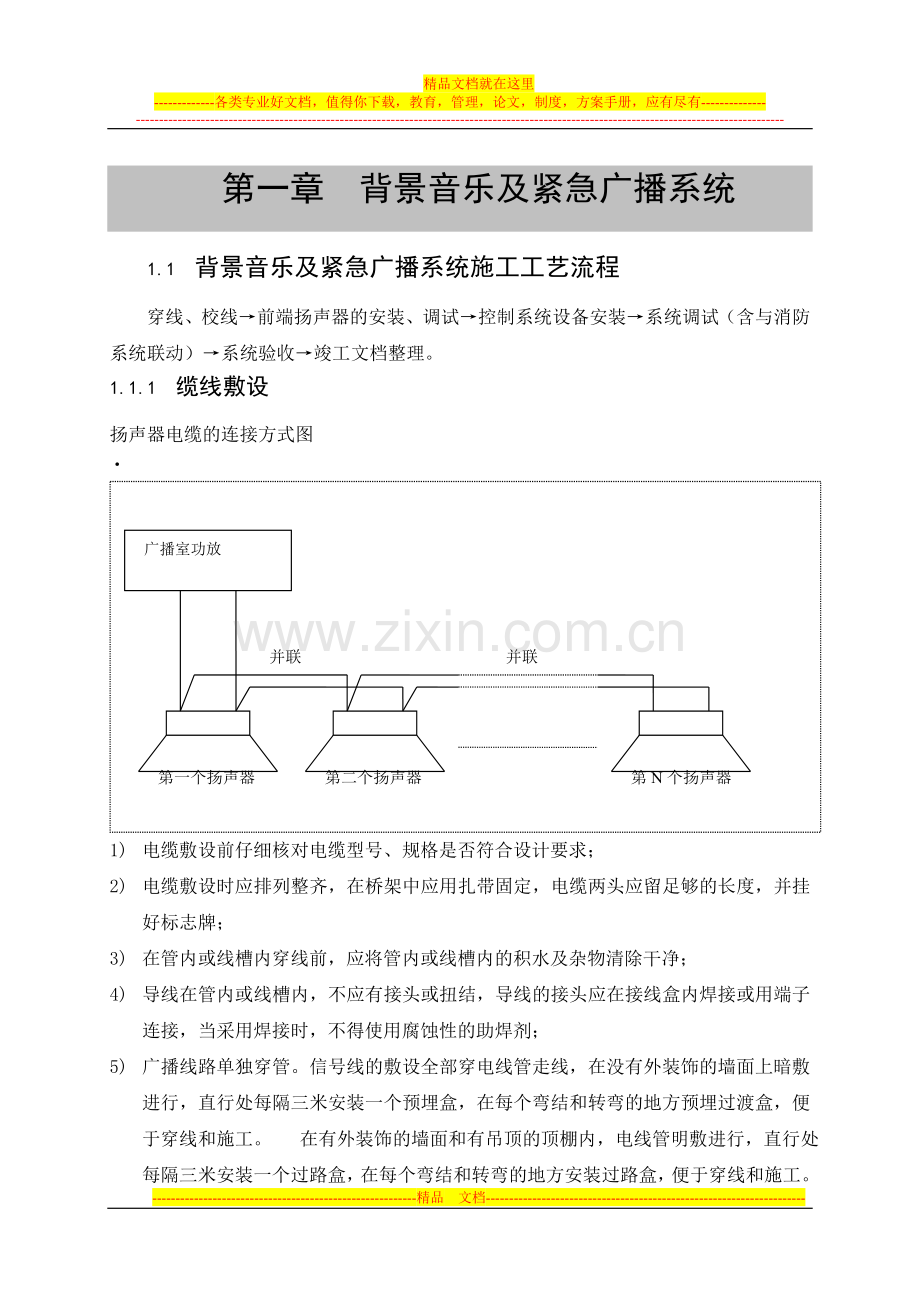

第一章　 背景音乐及紧急广播系统
1.1　 背景音乐及紧急广播系统施工工艺流程
穿线、校线→前端扬声器的安装、调试→控制系统设备安装→系统调试（含与消防系统联动）→系统验收→竣工文档整理。
1.1.1　 缆线敷设
扬声器电缆的连接方式图
·第一个扬声器
广播室功放
第二个扬声器
第N个扬声器
并联
并联

1) 电缆敷设前仔细核对电缆型号、规格是否符合设计要求；
2) 电缆敷设时应排列整齐，在桥架中应用扎带固定，电缆两头应留足够的长度，并挂好标志牌；
3) 在管内或线槽内穿线前，应将管内或线槽内的积水及杂物清除干净；
4) 导线在管内或线槽内，不应有接头或扭结，导线的接头应在接线盒内焊接或用端子连接，当采用焊接时，不得使用腐蚀性的助焊剂；
5) 广播线路单独穿管。信号线的敷设全部穿电线管走线，在没有外装饰的墙面上暗敷进行，直行处每隔三米安装一个预埋盒，在每个弯结和转弯的地方预埋过渡盒，便于穿线和施工。 在有外装饰的墙面和有吊顶的顶棚内，电线管明敷进行，直行处每隔三米安装一个过路盒，在每个弯结和转弯的地方安装过路盒，便于穿线和施工。在地下室的顶棚上面的电线管，明敷进行布管穿线。

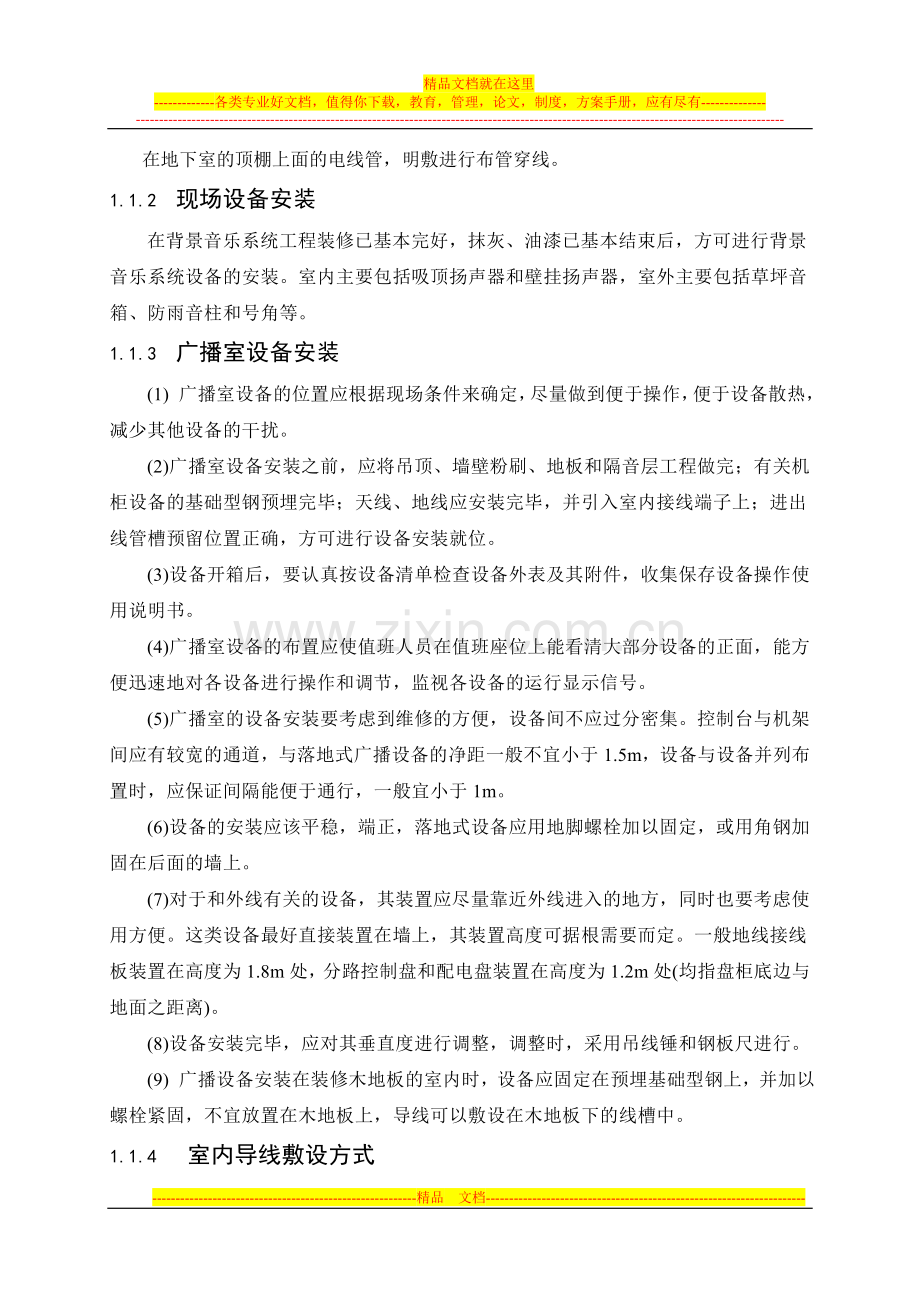

1.1.2　 现场设备安装
在背景音乐系统工程装修已基本完好，抹灰、油漆已基本结束后，方可进行背景音乐系统设备的安装。室内主要包括吸顶扬声器和壁挂扬声器，室外主要包括草坪音箱、防雨音柱和号角等。
1.1.3　 广播室设备安装
(1) 广播室设备的位置应根据现场条件来确定，尽量做到便于操作，便于设备散热，减少其他设备的干扰。
(2)广播室设备安装之前，应将吊顶、墙壁粉刷、地板和隔音层工程做完；有关机柜设备的基础型钢预埋完毕；天线、地线应安装完毕，并引入室内接线端子上；进出线管槽预留位置正确，方可进行设备安装就位。
(3)设备开箱后，要认真按设备清单检查设备外表及其附件，收集保存设备操作使用说明书。
(4)广播室设备的布置应使值班人员在值班座位上能看清大部分设备的正面，能方便迅速地对各设备进行操作和调节，监视各设备的运行显示信号。
(5)广播室的设备安装要考虑到维修的方便，设备间不应过分密集。控制台与机架间应有较宽的通道，与落地式广播设备的净距一般不宜小于1.5m，设备与设备并列布置时，应保证间隔能便于通行，一般宜小于1m。
(6)设备的安装应该平稳，端正，落地式设备应用地脚螺栓加以固定，或用角钢加固在后面的墙上。
(7)对于和外线有关的设备，其装置应尽量靠近外线进入的地方，同时也要考虑使用方便。这类设备最好直接装置在墙上，其装置高度可据根需要而定。一般地线接线板装置在高度为1.8m处，分路控制盘和配电盘装置在高度为1.2m处(均指盘柜底边与地面之距离)。
(8)设备安装完毕，应对其垂直度进行调整，调整时，采用吊线锤和钢板尺进行。
(9) 广播设备安装在装修木地板的室内时，设备应固定在预埋基础型钢上，并加以螺栓紧固，不宜放置在木地板上，导线可以敷设在木地板下的线槽中。
1.1.4　 室内导线敷设方式
广播室内导线敷设可分为天线引入接线、中间连线、输出线、电源引线和接地线敷设。输入放大器的信号线路，一般传送电平极低，易受外界干扰，产生干扰后经放大器放大输送给扬声设备，对广播质量影响较大。虽然此类线路已在设计中采用了屏蔽电缆，具有很强的抗干扰能力，但在安装施工时应特别注意以下两点：
(1) 广播室是各中强弱信号线和电源线的汇集点，干扰源较强，屏蔽电缆电线中间严禁设置中间接头。
(2) 对于屏蔽电缆电线与设备、插头连接时注意屏蔽层的连接，连接时应采用焊接，严禁采用扭接和绕接。焊接应牢固、可靠、美观。中间连线是指用在前级放大设备与功放设备分装的设备上，把经过前级放大后的信号用中间连线连接在功放设备，此类线路传输电平虽比输入线要高，但仍需要用能抗干扰的屏蔽线。连接线中间也不允许有接头，两头用插头连接，连接方法为焊接(即导线与插头焊接)。
广播室通常有以下走线方式
地板线槽走线：
地板下设线槽走线，适用于设备多设备间连线相互交错的广播室。广播室地面敷设地板或预留线槽，可将导线整齐地排放在预留线槽内，用绑扎线每隔1~1.5M绑扎一次。导线一层排列不下，可以排列二层，二层不应绑扎在一起。转弯处转弯半径应大于导线直径6倍以上。线槽盖板应盖在线槽上。导线进出地板线槽时，应采用金属线槽加以保护。金属线槽底板用膨胀螺栓固定在设备背面。金属线槽应与地线作可靠连接。
暗管敷设：
暗管敷设也是常用的一种走线方法。它是将钢管预在地下或墙壁内。有时采用暗管敷设配线，暗敷在天棚吊顶和木地板内，再在钢管内穿放导线。钢管的直径可根据管内敷设的导线截面积，数量和将来的预留量决定。低电平线与高电平以及电源线、广播输出线不要同穿于一管内。穿线用的保护套管，线盒应在砌墙时预埋好。预埋的深度应根据面板的结构确定，应使设备面板紧扣墙面。线管口应光滑无毛刺。对较长或有两个弯曲部位的管子，在暗装时应预穿钢丝，以便穿引电线。
明敷设：
在小容量的广播室可采用明线安装，或用塑料线槽或硬管明配线。明装配线时，线路应保持横平竖直。各房间的安装高度和位置应一致。
输出线是指由扩音机输出端子到广播室分线端子箱一段连接线路，传输电平较高，可按一般塑料线的敷设方法进行，敷设路线、导线截面按设计选定。这种线路两端应焊接接线端子，用接线端子排上的螺栓加以固定。压接应牢固可靠，并对每根导线两端进行编号，编号应与系统图一致。
专用连接线是指广播室内各种设备的信号连线，多采用塑料绝缘导线。为接收良好的广播信号，需架设调幅、调频广播接收天线，天线上的信号是十分微弱的，为了防止干扰，也采用屏蔽线引入广播室中这种引线不宜在广播室设置接头，天线引线插头连接也应采用焊接。
广播设备应进行可靠接地。接地线引入广播室的地线端子板上，室内地线引线是指设备接地端子至地线端子的连线，一般采用不小于16mm²的软铜芯电缆作为连线，芯线两个连接端头应作搪锡处理或焊接接线端子，地线采用螺栓紧固在地线端子或设备的接地端子上，螺帽下应加弹簧垫片。
系统接线是在端子排上联结的，接线时应对端子进行编号。编号应和系统图中的编号一致，编号可用塑料套管。在走线用的管道或线槽内不应有导线接头。布好的导线各头尾处应作好必要的标记。并保护好，否则给下一步的安装会带来很大麻烦。对于新建建筑，布线应在土建粉刷完工后进行。
穿线时应将电缆放在线架上，不要扭急弯。在管子出口处应套橡胶护圈保护电缆。电缆在接线盒内要留有150mm~200mm的预留量以备维修时使用。
1.1.5　 校线
按照系统图，布线图布好各路电缆。电缆在与各设备联接前，应用万能表先检查区分好各线名代号，并检查各线路是否畅通。相互间及与铁管间应绝缘良好。并检查每根电缆，每根芯线的编号是否与施工图相符。
在检查无误后即可联结各部分，
1.1.6　 电源
广播室一般设置有独立的配电盘（箱)，由交流配中盘（箱）输出若干回路供给各个广播设备交流电源。配电盘(箱)分为壁接式和落地式两种。中等容量的广播室（500 W以下）一般采用壁接式，这种配电箱采用四个8×70膨胀螺栓加以固定，施工方法如下：
(l)在混凝土或砖墙上划线，然后用冲击电钻钻孔，其位置应使配电箱底边距地l.5m；
(2)清理孔内的灰渣，放入膨胀螺栓；
(3)用锤打击胀管，使套管里端胀开；
(4)将配电箱安装端正、垂直，拧紧螺帽。
大容量的广播室（站），一般采用落地式配电盘，配电盘采用闸刀开关控制总电源和分路电源，配电盘应安装在基础型钢上，其实装方法相同于前述盘柜安装。
配电盘（箱）安装完毕后，各控制开关下的标志应清楚，回路编号应齐全。各控制开关应动作灵活有效。广播系统对供电电压和容量要求很高，供电电压与广播音质有关，因此配电盘（箱）内常设有稳压装置，由于电源电压不稳，会影响音频信号失真，稳压器的容量一般大于实际需要容量，使用时不会发热。有些广播系统具有生产调度指挥、火警广播等功能，可设置直流蓄电池组备用电源和电源互换装置。
1.2　 系统调试与开通
 广播系统的调试主要指广播系统安装施工完毕后，对设备安装过程进行全面的、常规性地检查，并作开通试验和音质评价，其主要工作内容有：传输线路检查、配接检查、绝缘电阻测量、接地电阻测量、天线调试、电源试验、系统开通试验、声压测量和音质评价等。
通电调试时应注意，先将所有设备的旋钮旋到最小位置，并且按由前级到后级的次序，逐级通电开机，以免开机时的过大冲击发出噪音和损坏机器。将所有音源的输入都调节到适当的大小，从监听扬声器监听是否有失真和杂音，以及声音过小。如果正常可开机按正常音量工作一个小时再听听声音有没有变化，机器表面温度是否正常。如果正常。调试工作可告结束。否则应检查问题所在。
一、传输线路检查
广播传输线路分为室内、室外各种配线，检查时应将被检线路的接线端子从设备上断开，按照施工图、广播系统图来检查各路传输配线是否正确，是否存在短路、断路、混线等故障；接线端子编号是否齐全、正确，是否焊有接线端子。对于被发现的故障耍逐一进行排除，并将接线端子重新紧固连接；各个插头、插座连线是否采用焊接，接线是否正确可靠，屏蔽层连接是否完整良好，符合要求。
二、配接检查
按照施工图检查每个回路或扬声设备上的线间变压器配接是否正确，特别是多抽头变压器的连接端子往往容易接错，注意检查漏接、多接，变压器的初级次级接反现象；按图查对变压器型号，容量及阻抗是否匹配，
三、绝缘电阻测定
将广播线的两头接线端子断开，用500V兆欧表，测量其线间绝缘电阻。测量项目为：线与线和线与地的绝缘电阻，绝缘电阻一般不小于0.5MΩ，对于每一回路的电阻应进行分回路测量，测量数值应填写记录，作为调试报告的内容交建设单位保管。
四、接地电阻测量
广播系统的接地电阻，主要在广播室的接地极上进行；测量时采用接地电阻测试仪。
广播室放大器、避雷器等的工频接地电阻一般不大于10Ω，当广播系统的容量在150 W以上，如单独设置接地极确有团难时，可与电气装置合用一组接地极，但这种接地要求接地电阻不应大于4Ω，并应设置专用接地干线。
五、电源试验
对交流电源电压进行测量，电源供电线路不应出现短路、断路现象，在电源开关上做通断操作试验，检查电源显示信号；备用电源互换装置检查试验，蓄电池的输出电压测量；对整流充电装置进行检查测量；做模拟停电试验，验证电源互投装置是否能可靠工作。
六、系统开通试验
在上述各项检查中发现的问题已全部修改完毕，各项检查试验均符合要求后，可进行系统开通试验，系统的开通试验应该分设备、逐台开通。
1、放大器开通

图13-1
 首先断开全部输出线路，拔出全部输入信号插头，将放大器的“音量”调节钮旋至最小，接通电源，打开放大器开关，观察各显示信号是否正常，有无机器噪声。
2、前级放大器开通
当放大器开通后一切正常，可开通前级放大器。接通前级放大器电源，观察各种显示，并接通前级放大器与功率放大器的联接线。
3、话筒试验
当放大器和前级放大器工作正常时，将前级放大器、放大器的“音量”旋钮调至最小，插入话筒插头，给话筒以声音信号，调节“音量”旋钮，在监听耳机上听声音输出。此时放大器或前级放大器的“功能”旋钮旋至话筒档。当一路话筒插孔试验完后，采用同样方法，对每个话筒输入通道进行试验。
4、录音机输入
将前级放大器或放大器“功能”旋钮，旋至录音机输入档，并接通录音机输入电路，播放录音磁带，调节"音量"大小，观察输入信号、失真和噪声情况。
5、接收调谐器开通试验
接通调谐器电源，接收广播节目，试验接收情况，根据调频广播的接收效果，反复调节调频接收天线方向，以获得最佳收听效果。并观察干扰和失真情况。
6、输出回路试验
将前级放大器或放大器输入录音或唱片信号，把“音量”开至最小，开通一路扬声设备，把“音量”调至中间位置，观察备扬声器的音量、清晰和噪声情况；然后再把“音量”旋至最大，观察有无失真；并调节扬声器音量控制器，听声音失真和音量变化情况。对于严重失真的扬声器应对其线间变压器、扬声器线圈进行检查，发现问题，应进行修复或更换。
采用上述方法对每一扬声设备回路进行试验，若每一回路上的扬声器均发音正常（即噪音小、清晰、失真小），可开通全部扬声器、声柱，调节音量大小，反复试验多次，排除各种安装施工隐患。
七、平均声压测量
对于影剧院、音乐厅、多功能厅等音响水平要求高的场所，除在设备选用上和建筑设计上采取必要的保证措施外，在安装调试时，应做平均声压测量，并通过测量来调整声柱的安装方向。平均声压的具体测量方法（采用粉红色噪声发生器） 。平均声压的声源采用粉红色噪声发生器，即白噪声发生器上的（-3dB）倍频程档。测量时馈给扬声器以1/10标称功率的粉红色噪声信号，粉红色噪声信号的频带宽度应限制在扬声器的有效频带范围内。当测试距离为r时，声级计所指示的声压即为扬声器的平均声压。测试时应尽量减少外界噪声，最好对调试场进行临时隔音处理，应在音乐厅内各处测量的声压基本相同即可；若声压相差太大，可从调节音量控制器或改变声校方向，使其音响效果满足要求。
八、与消防联动调试
直接短接各报警输入端，模拟消防联动功能进行测试；
与消防系统进行联动测试。
1.3　 系统验收
机器名称·机器划分
装置种类
检 查 项 目
检查结果
常用电源
主体
确认有没有紧急广播用设备的显示
确认结线部分有没有松动、脱离、损伤
确认开关、过电流断路器的损伤、加热状态
确认是不是使用规定保险丝

紧急电源
主体
操作试验用开关确认转换，并确认转换后电压
通过断开常用电源确认转换，并确认复原功能

放大器·操作装置
主体
确认操作部各种显示有没有脱离，或不鲜明部分
确认直流电压指示状态，测定电源电压
确认电源监视用显示灯
确认开关类的开闭功能、开闭位置
确认操作开关位置的正常性
确认起动开关等的保护板安装状况
检查继电器的接点状态（附着尘埃、变黑色、变形等，并确认是否正常动作）
检查指示灯类变化
确认接到火灾信号时的火警连动功能
确认从一般广播向紧急广播的转换功能及复位功能
确认输出功率恢复短路保护电路的功能
确认向紧急电源的自动转换功能

起动装置
主体
确认有没有按钮保护板破损，紧急电话固有号码不鲜明、变形、脱落、腐蚀等
确认按下按钮后的音响装置鸣动并确认音响情形
确认操作紧急电话后的母机呼叫音及互相通话功能
通过紧急电话确认起动广播设备的状态
确认综合性动作状况（在转换为紧急电源的状态下，操作任意的起动装置，以确认火灾显示、报知区域、报警器鸣等的设备机构和功能正常）

显示灯
主体
确认是不是点亮红色
确认有没有严重变形、损伤、腐蚀
确认点亮状态（离安装部位10m，且15度以上角度的地方应可认别）

扬声器
主体
确认有没有安装的松驰、脱落、妨碍音响的情形
确认有没有严重变形、损伤、腐蚀
确认一起鸣叫，划分鸣动的正常动作，和报警音（音响变形、异常振动等）
测定音量（离1m处，为90dB以上）

布线

测定接地电阻（接地电阻100Ω以下）
测定绝缘电阻（电路的对地电压为150V时，0.1MΩ以上）
测定点：电源电路、操作电路、显示电路、报警电路、附属装置电路和、其他电路
没有损伤、脱落）

综合联动测试

所有子系统间的联动功能确认
（本项测试应包括在上述[本系统与其他系统的联动]项目中

酒店客房无线覆盖方案
——墙面式AP，2014无线WIFI覆盖必备

如今，酒店客房的无线局域网已成为住客做选择的重要参考因素，酒店无线改造逐渐成为一种风尚。对酒店来说，一方面想跟上潮流提高用户体验，一方面又担心无线改造带来的施工、布线等一系列工程影响正常营业。因而，无线改造地易于部署、简单快捷成为酒店考虑的重要因素。

推荐酒店改造选用墙面式无线AP。鸿曼墙面式AP采用标准的86盒设计，能够完美契合酒店墙上的面板，外形美观，不会破坏现有环境。安装过程非常简单，酒店现有的网络架构不需要做任何改变，只需5分钟就能完成整个安装过程，完全不影响正常营业。

信号进入室内，保证了信号的强度，但由于酒店房间密集，相邻房间的信号仍然可能相互干扰。鸿曼墙面式AP的天线场形是经过特殊处理、专为酒店场景设计的，而且它还可控，能够通过软件控制，让它更精确、更适合覆盖的场所，从而能有效地将信号压缩在室内，杜绝了相邻房间的信号干扰。

与市场上同类其他产品不同，鸿曼墙面式AP采用了企业级高通芯片，再次保证了酒店客房内无线信号的稳定性。然而这样一款信号好、抗干扰、便于安装的高性能墙面式AP，价格比传统走廊的吸顶AP预算要便宜很多。请关注杭州鸿曼智能其他的无线入室覆盖方案。
