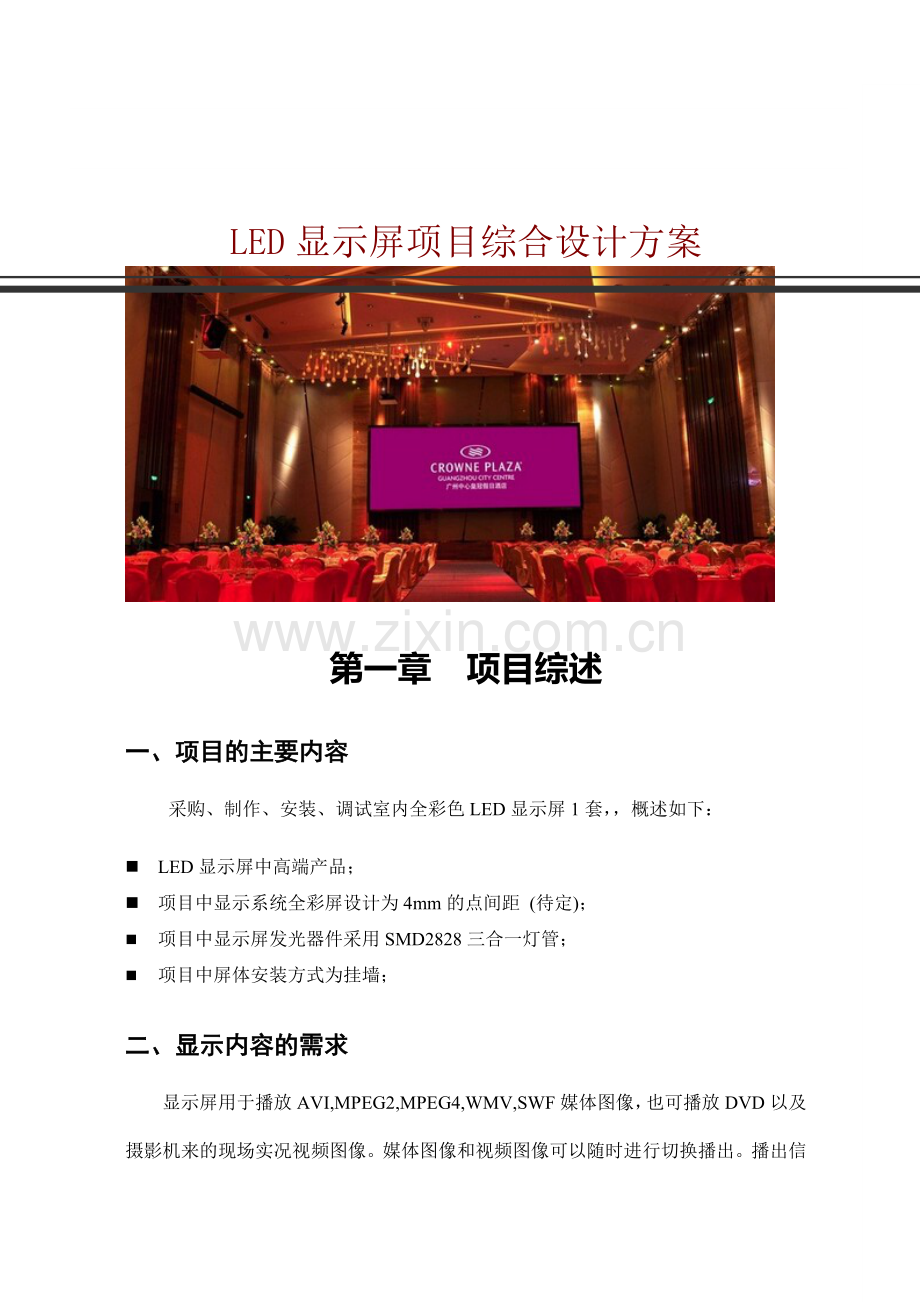

LED显示屏项目综合设计方案

第一章 项目综述
一、项目的主要内容
采购、制作、安装、调试室内全彩色LED显示屏1套，，概述如下：
n LED显示屏中高端产品；
n 项目中显示系统全彩屏设计为4mm的点间距 (待定)；
n 项目中显示屏发光器件采用SMD2828三合一灯管；
n 项目中屏体安装方式为挂墙；
二、显示内容的需求
显示屏用于播放AVI,MPEG2,MPEG4,WMV,SWF媒体图像，也可播放DVD以及摄影机来的现场实况视频图像。媒体图像和视频图像可以随时进行切换播出。播出信号包括TV、VGA、DVI、Video、S-Video、YCrCb、YPrPb等。
◆可以直接接入播放有线电视节目信号、数字高清（HDTV）电视等多种制式和类型的电视节目；
◆ 可方便的介入现场的摄像机信号，实现各类比赛节目的现场直播功能；画面可达到清晰、无闪烁的实时显示视频图像；
◆ 播放录像机、影碟机（TV、VCD、DVD、LD）等视频节目，满足文件活动的基本需求；
◆ 可以播放AVI、MOV、MPG、DAT、VOB、MPEG2、MPEG4、WMV、SWF等多种格式的文件；
◆ 支持多媒体电脑的多种格式文件的播放；
三LED显示屏设计方案概述
一、 方案概述
LED显示屏是集光电子技术，微电子技术，计算机技术和视频技术为一体的高科技产品，它的发光部分由LED（即光发二极管）拼装组成的，其优点是耗电量少，亮度高，工作电压低，驱动简单，寿命长，性能稳定。显示屏面积可以根据需要由单元模块任意拼装，响应速度快。
LED显示屏是近年来应用十分广泛的高科技显示设备，具有清晰度高、质量稳定、寿命长、显示功能灵活多变的特点。
我公司的显示屏在结构设计、光学工艺、电路设计有着多项独创技术，产品具有可靠性高、性价比高、显示效果逼真细腻等特点，已经承建了多个体育场馆、会堂、广场等场所，深受用户的信赖。
1.1 LED介绍
LED
管芯
波长
发光角度
SMD2828

台湾晶元
625-630nm

台湾晶元
520-525nm
台湾晶元
465nm-475nm
配色标准：
为使配色达到最佳的白平衡效果（DB65色温标准），配色对LED 发光的亮度有严格要求，其中各种颜色亮度的配色比例为 R：G：B/3：6：1。
结构说明：
每颗灯管内同时封装1红1纯绿1纯蓝3粒发光芯片。
1.1 模组介绍
点间距（mm）
4

像素点（点数/ m2）
62500点数/ m2
尺寸（W×H）
128×256
像素组成
1R1G1B三合一
分辨率（W×H）
448×1408
技术参数
1
LED灯参数
红色发光管 波长（625nm -630nm）台湾晶元
绿色发光管 波长（515nm -530nm）台湾晶元
蓝色发光管 波长（465nm -475nm）台湾晶元
2
物理点间距
4mm
3
物理密度
62500点/平方米
4
模组尺寸
128mm×256mm
5
白平衡亮度
≥1000cd/平方米
6
亮度均匀性
整屏单色最亮时，最低像素亮度／最高像素亮度＞0.9
7
LED封装方式
SMD2828三合一
8
最佳视角
左右160度/垂直140度
9
最佳视距
4-50米
10
最大功耗
800W/平方米
11
模组功率
≤20W
12
驱动方式
1/16扫恒流驱动
13
图像处理
具有超温、超负荷、断电等保护，快速运动图像补偿／色坐标变换处理技术，逐点矫正技术等
14
换帧频率
≥60HZ/秒
15
刷新频率
≥2800HZ/秒
16
工作环境温度
-10℃～45℃（可选-40℃～60℃）
17
工作电压
220V±10％
18
灰度颜色
显示≥16.7M颜色（同步）
19
亮度调节方式
手动R、G、B256个级，自动8级可调
20
输入信号
RF、S-VIDEO、RGB、RGBTV、YUV、YC、COMPOSITION
21
控制系统采用
PCTV非线性编辑卡+DVI显卡+主控卡+光纤传输（可选）
22
传送距离
超5类线150m，光纤5km内。
23
平均无故障时间
＞5000小时
24
寿命
＞100000小时
25
杂点率
＜0.0001
26
平整度
T<±1mm,牢固、无压变
27
软件接口
Win2000/xp/vista或UNIX

1.5 设备清单及报价
P4室内表贴全彩屏工程报价
序号
名称
规格
单位
数量
单价(元)
合计(元)
1 、LED电子显示屏体费用
1
P4室内表贴
5.632m*1.792m
平方
10.09

2、LED电子显示屏配套设备费用
1
控制系统
卡莱特全彩同步控制系统
套
1

含
2
结构支架
活动调节钢支架
外立面需装修包边
平方
10.09

3
通讯线缆\
超五类网线两根,
米

3
电源线
三相五线6平方电缆线
米
甲方布线到屏,并预留5米
4
软件
LED演播室
套
1

赠送

二、 本项目针对性设计重点
★ 处理LED显示屏的外观融入整体建筑风格；
★ 打破常规LED显示屏上视角局限，将最佳效果拓展到屏幕正面的各个角

FT-9同步控制系统刷新率1200-3000HZ
普通同步控制系统刷新率400-800HZ

第二章 显示屏供电系统
屏体电源采用三相五线制。
根据屏体的最大总功率及起动电流倍数，在为屏供电的配电室内或进线电缆终端设置相应规格的总的空气断路器。断路器的功率及起动电流倍数应至少大于等于屏体的最大总功率及起动电流倍数。
屏体的最大总功率=显示屏总功率/0.68。0.68为单相转三相的不均匀系数。
根据显示屏总功率(注意不是屏体的最大总功率，确定从总的空气断路器侧到屏体配电箱侧电缆的规格)。
显示屏所用配电箱设置在屏体附近。如果放置的位置离屏幕较近，注意放置位置尽量做到不影响单元屏开门及检修人员行走并且要方便配电线的进出
可以根据现场环境确定立式、侧挂式均可。
配电电缆及线槽或线管的设计和施工应符合相关的国家标准。

第三章 系统的防护设计
一、 防高温的设计
采用大冗余设计LED的驱动电流不超过额定值的60%；驱动芯片MBI5024的驱动电流不超过额定值的30%；开关电源的满功率负载不超过额定值的60%。显示屏中的器件、部件、材料均选用高质量的阻燃材料，确保系统的安全性。
二、 防电磁干扰措施
n 抗外界电磁干扰
脉宽调制法（PWM）进行灰度与亮度的调节，避免峰值电流法调节法抗干扰能力差的弱点。控制器与显示屏之间均采用平衡传输/差分接受，极大的提高接受信号的共模抑制比。对所有的模拟信号部分均施行屏蔽措施，提高系统的稳定性。所有的模拟信号均采用基带传输，与各类无线电波在频段上错开，避免干扰。
n 减小对外界的电磁干扰
采用脉宽调制法，而不采用调频法进行灰度与亮度的调节，以降低整个系统的工作频率。在PCB设计中采用等电流逆环交错法，使电磁波相互抵消。所有的信号均采用有线传输而非无线传输。所有的模拟和数字信号的频率均与我国的各类无线电信号在频段上错开。避免相互干扰。
六、降噪处理
由于与媒介带来的噪声和模数转换的量化噪声，对显示屏的显示效果有一定地影响，需采取相应的降噪处理措施。我公司用大规模可编程集成电路开发了具有递归和中值滤波功能的LED控制系统，可以降低噪声对显示效果不利影响。
七、阻燃
屏体采用阻燃设计，所有部件均选用阻燃材料，控制、驱动、配电系统均包含短路、断路、开路、过载的保护设计。同时，安装温度传感器，对屏体的工作温度进行实时监控，当出现异常高温时，控制系统将关闭显示屏电源，确保设备的安全。
八、防电磁干扰
本系统为隔绝内部与外部电磁环境而设计抗干扰电路，防止了外部环境电磁场引起电磁环境的变化，对屏内和屏外的电子设备影响，达到GB/T13926.3-92和GB9254-88的要求。
显示屏模组采用嵌入式驱动方式，LED管与驱动电路整合在国一块4层印制电路板（PCB）上，增大接地面积，减少信号之间的互扰；驱动电路所有的元器件均采用表面贴技术，提升了系统的可靠性和抗干扰能力。
