峡口塘水电站工程项目建设投资可行性研究报告.doc

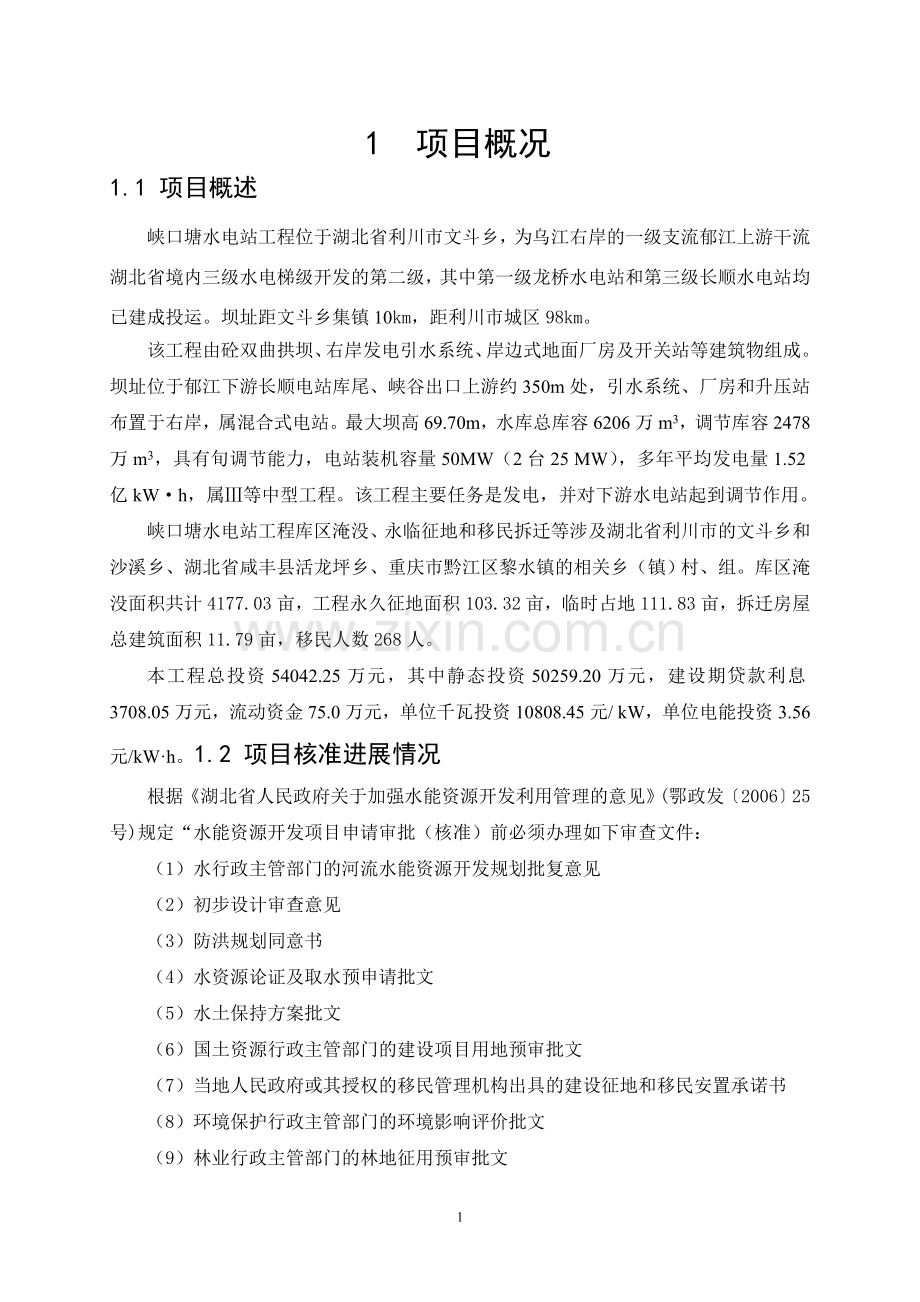

1 项目概况 1.1 项目概述峡口塘水电站工程位于湖北省利川市文斗乡，为乌江右岸的一级支流郁江上游干流湖北省境内三级水电梯级开发的第二级，其中第一级龙桥水电站和第三级长顺水电站均已建成投运。坝址距文斗乡集镇10km，距利川市城区98km。该工程由砼双曲拱坝、右岸发电引水系统、岸边式地面厂房及开关站等建筑物组成。坝址位于郁江下游长顺电站库尾、峡谷出口上游约350m处，引水系统、厂房和升压站布置于右岸，属混合式电站。最大坝高69.70m，水库总库容6206万m3，调节库容2478万m3，具有旬调节能力，电站装机容量50MW（2台25 MW），多年平均发电量1.52亿kWh，属等中型工程。该工程主要任务是发电，并对下游水电站起到调节作用。峡口塘水电站工程库区淹没、永临征地和移民拆迁等涉及湖北省利川市的文斗乡和沙溪乡、湖北省咸丰县活龙坪乡、重庆市黔江区黎水镇的相关乡（镇）村、组。库区淹没面积共计4177.03亩，工程永久征地面积103.32亩，临时占地111.83亩，拆迁房屋总建筑面积11.79亩，移民人数268人。本工程总投资54042.25万元，其中静态投资50259.20万元，建设期贷款利息3708.05万元，流动资金75.0万元，单位千瓦投资10808.45元/ kW，单位电能投资3.56元/kWh。1.2 项目核准进展情况根据湖北省人民政府关于加强水能资源开发利用管理的意见(鄂政发200625号)规定“水能资源开发项目申请审批（核准）前必须办理如下审查文件：（1）水行政主管部门的河流水能资源开发规划批复意见（2）初步设计审查意见（3）防洪规划同意书（4）水资源论证及取水预申请批文（5）水土保持方案批文（6）国土资源行政主管部门的建设项目用地预审批文（7）当地人民政府或其授权的移民管理机构出具的建设征地和移民安置承诺书（8）环境保护行政主管部门的环境影响评价批文（9）林业行政主管部门的林地征用预审批文（10）安全生产监管部门的建设项目(工程)安全预评价报告备案书（11）电网管理部门的接入系统方案审查意见等根据峡口塘水电站工程的实际情况，一共需要完成21个专题的审批，其中已经完成3个，剩余的18个专题大多数要等可研的终审稿出来后才能开展下一步工作。1.2.1 完成项目审批情况2009年9月16日，恩施州文物调查勘探工作队完成了峡口塘水电工程所涉范围的文物调查勘探工作。 2009年9月19日，省水利厅在武汉组织专家审查了利川市峡口塘水电站工程正常蓄水位论证专题报告，并于2009年10月27日以“鄂水利电函2009519号”文进行了批复。2010年3月9日，省发改委以(鄂发改准201016号)关于同意利川市峡口塘水电站项目开展前期工作的通知，同意峡口塘开展项目前期工作。2011年1月20日，利川市人民政府与重庆市黔江区人民政府正式签订开发合作框架协议。2011年2月20日，可研报告送审稿送到省水利厅，待可研报告批复后湖北省人民政府即可下达封库令并开始征地拆迁实物指标详查。2011年2月22日，利川市人民政府与咸丰县人民政府正式签订开发合作框架协议。2011年2月24日，重庆黔江区水务局、环保局、林业局、国土局己基本同意各项核准附件做一个送审本，邀请重庆相关部门参加审查，但地质灾害评估报告需要两省市分别做和分别评审。2011年3月14日，可研报告通过了湖北省水利厅在武汉主持召开的评审会。2011年4月7日，湖北省水利厅以鄂水利函（2011）203号文通过了“关于利川市峡口塘水电站工程可行性研究报告的审查意见”，可研正式通过评审。项目核准前必须办理的审查文件完成情况表序号附件名称审批部门进展情况计划完成时间1 可研报告(送审稿)省水利厅审查通过2 移民大纲省人民政府州设计院正在修改初稿4月下旬3 移民安置规划报告省人民政府已与州设计院签订合同 4 接入系统方案州电力总公司已与州设计院签订合同5 流域规划修编报告省水利厅已批复6 项目申请报告省发改委鄂发改准【2010】16号，已批复7 压覆矿产资源调查省国土厅已与省地质二队签订合同8 地质灾害危险性评价州国土局已与省地质二队签订合同9 流域规划环境影响评价省环保厅10 环境影响评价省环保厅已与省环科院签订合同11 安全预评价州安监局已与北京中智联合国际工程技术公司签订合同12 水土保持方案报告书省水利厅已与州水土保持监督中心13 水资源论证技术报告省水利厅已与州水文水资源勘测局签订合同14 防洪评价省水利厅已与州水文水资源勘测局签订合同15 水能资源开发协议利川市政府已取得开发权16 核准咨询省发改委已与省工程咨询公司签订合同17 土地预审省国土厅由地方国土局申报18林业工程勘查可研及预审省林业厅由地方林业局申报19 文物调查勘探州文物局已与州文物调查勘探工作队签定合同20 上网电价承诺省物价局21银行贷款承诺银行正在洽谈1.2.2 项目筹建完成情况1、工程现场进展情况 峡口塘水电站工程项目部组建的框架已基本形成，部分人员已在紧张地开展工作。 4.1km的进场公路已修通，并确定了进场公路实物指标数据。 库区复建项目三座桥梁和两条隧道由于可研的调整正在做设计修改工作。 施工电源已与利川市电力公司意向性洽谈。2、欧元贷款申报情况该项目拟申请欧洲投资银行贷款2170万欧元，目前申报工作进展顺利，省政府领导已签署同意意见，等待省发改委和省财政厅对口向国家发改委和财政部申报。3、完成投资情况截止2011年3月底，已支付各类完成投资2200多万元。2 工程布置及建筑物2.1 工程等别和标准峡口塘水电站工程水库正常蓄水位464.00m，总库容6206万m3，电站总装机容量50MW，根据水利水电工程等级划分及洪水标准（SL2522000）和水电枢纽工程等级划分及设计安全标准（DL51802003），本工程为等中型工程。主要建筑物级别为3级，次要建筑物级别为4级。大坝和泄洪表孔按50年一遇洪水设计，500年一遇洪水校核，消能防冲按30年一遇洪水设计；发电厂房按50年一遇洪水设计，200年一遇洪水校核。根据中国地震动参数区划图（GB18306-2001），工程区地震动峰值加速度小于0.05g，地震反应谱特征周期0.35s，相应的地震基本烈度度，工程主要建筑物的地震设防烈度相应为度。2.2 工程布置及主要建筑物峡口塘水电站工程由砼双曲拱坝、右岸发电引水系统、岸边式地面厂房及开关站等建筑物组成。1、砼双曲拱坝大坝采用常态砼双曲拱坝，拱坝分为左、右岸挡水坝段和河床溢流表孔坝段，坝顶轴线弧长91.62m，坝顶高程469.70m，建基面高程398.0m，最大坝高69.70m（砼垫层2.0m）。坝顶宽6.0m，坝底宽16.0m，厚高比为0.23。坝址处河谷相对对称，采用单圆心等厚双曲拱坝，通过对体型的设计和优化，确定大坝中心角为45.00，最大半径58.33m。大坝共分5个坝块，自左至右：1#左岸非溢流坝段，5#右岸非溢流坝段，2#4#河床表孔溢流坝段。大坝泄水建筑物为坝顶溢流表孔。3个表孔孔口尺寸12.0m11.5m。溢流堰顶高程452.50m，为WES实用堰，采用挑流消能，其中中间表孔布置为滑雪道。边孔挑坎顶高程440.23m，挑角10.00，反弧半径15.0m；中间孔挑坎顶高程422.31m，挑角10.00，反弧半径20.0m，三孔最大泄量5274m3/s。2、发电引水系统引水发电系统布置在右岸，总长440.66m，引水系统包括进水口、压力隧洞主洞、内埋钢管、支洞等。有压引水隧洞总长215.59m，洞径7.0m；后接6.0m长渐变段，管径由7.0 m渐变至5.6 m；压力钢管主管段长91.39m，管径5.6 m；后接钢管支管，支管段最长支管长44.50m，管径3.8m。进水口位于大坝上游右岸坡处，由喇叭口段、闸门段，渐变段及启闭机操作平台等组成。底板高程为440.0m，上游最高水位即校核洪水位469.67m，岸坡顶平台高程为470.5m，进口段由宽10.0m渐缩至6.0m。首部设两扇拦污栅，槽宽*高（5.012.5，倾角80），设计引用流量112.0m3/s，过栅流速0.88m/s；上唇前段为四分之一椭圆，其长、短半轴分别为10.50m和3.5m，其后接半径为15.08m的圆弧2.63m，喇叭口顶高程452.50m，在死水位452.5m时，满足最小淹没深度要求。闸门段设事故闸门，孔口尺寸6.0m7.0m，在事故闸门后设1.56.0m的通气孔，闸门段后设15m长渐变段与压力隧洞相接。引水道前段为钢筋砼隧洞，轴线长215.59m，纵坡为1/500。设计引用流量为112.00m3/s，选择隧洞直径为7.0m，设计流速为2.91m/s，由结构计算和施工要求，衬砌厚度取为0.6m，引水道后段先接6m的渐变段，其内埋钢管，外包钢筋砼，渐变段旁布置一长50.4m的施工支洞，渐变段后接直径5.6m的引水主钢管，斜洞段坡比为1：0.84，主管轴线总长91.39m（不含渐变段），回填0.7m厚的素砼，主管管内最大流速4.46m/s，后接钢管支管，1#支管长41.45m，2#支管长44.50m，回填0.7m厚的素砼。3、电站厂房及开关站右厂址位于峡口塘峡谷出口右岸，距大坝约0.35km，依据现有的交通条件，由公路（在建，宽6.0m）直接厂区，厂区前修建便民公路至峡口塘交通桥连接左岸。安装间布置在主厂房右侧，便于设备进厂。副厂房布置在主厂房后侧。主变布置在主、副厂房左侧，主变开关室的高压电缆向下游引出至出线杆塔。主、副厂房均位于校核洪水位以上，由于厂区所在地段为冲沟下游，必须修建排洪涵防止洪水冲入厂区，厂区地表水可在厂房四周布置排水明沟排出厂外。厂区占地总面积为7421.81m2（约11.13亩）。3 水力机械、电工、金结、通风及消防3.1 水力机械1、水轮机选型峡口塘水电站装机2台25MW机组，水头范围48.0m63.1m，采用混流式机型。水轮机及发电机主要参数如下：水轮机型号： HLD267-LJ-270 （东方电机厂） 额定功率： 25641kW额定水头： 50.5 m 额定流量： 55.63m3/s 额定转速： 214.3 r/min吸出高度： +0.722m发电机型号： SF25-28/5500额定功率： 25000kW额定电流： 1617.3A额定电压： 10.5 kV功率因数： 0.85（滞后）额定转速： 214.3 r/min2、水力机械辅助设备选型机组进水阀选用HD741X-10型高油压储能罐式液控蝴蝶阀，卧轴布置，公称直径DN=3800mm；公称压力PN=1.0MPa。每台机组配一台YWT-100-4.0型微机调速器，高油压、气囊式机电一体结构，油压装置：HYZ-1.0-4.0，操作油压4.0 MPa，PID调节、Ts=220s可调。厂房内最重单件为发电机转子连轴重112吨，按桥机产品标准系列，选用一台QD125/30t电动双梁吊钩桥式起重机。技术供水采用自流供水方式，供水水源分别取自两台机组的进水口（进水阀前），用管阀联络，互为备用。水源取水后经自动滤水器过滤进入技术供水干管，技术供水干管采用DN350镀锌钢管，各用水对象从技术供水干管取水。消防主供水采用消防水泵供水方式，主供水水源取自各机组尾水道，经滤水器过滤后接至消防供水干管并与技术供水干管连通。机组检修排水和厂内渗漏排水分别设置排水泵。检修排水采用间接排水方式，两台深井泵作为检修排水泵，型号为：300RJC185-312。厂内渗漏排水经排水管和排水沟引至集水井，然后由渗漏排水泵排至下游。集水井有效容积约116m3，水泵的投入和报警由液位信号器实现自动控制。按全自动控制考虑渗漏集水井设置两台立式深井泵互为备用，并设置一台潜污泵用于集水井检修排污排空用，也可作为紧急事故备用泵。选用的深井泵型号为：300JC210-313.5潜污泵型号100WQ80-40型。低压空气压缩系统主要用气对象为机组制动用气、检修吹扫用气、检修密封用气和工业用气。选用两台小型风冷螺杆式低压空压机供气，空压机型号：BLT-50A型，一台工作，一台备用。透平油系统配置以下设备：两台KCB-75型齿轮油泵，一台LY-150型板式压力滤油机，一台ZJCQ-3型透平油滤油机，一台ZJA3KF型真空滤油机，一台DX-1.2型滤纸烘箱。绝缘油系统配置以下设备：两台KCB-100型齿轮油泵，一台LY-150型板式压力滤油机，一台ZJA3KF型真空滤油机。水力监测系统。附表：水力机械主要设备汇总表水力机械主要设备汇总表序号名称型号及规格单位数量备注1水轮机HLD267-LJ-270；Hr=50.5m；Q=55.62m3/s；ne=214.3r/min；NT=25614kW；套2订购2发电机SF25-28/5500； Nf=25000kW; Ie=1617.3A；Ve=10.5kV；cos=0.85;套2订购3进水阀HD741X-10型液控蝴蝶阀；公称直径DN=3800mm；公称压力PN=1.0MPa；套2订购4调速器YWT-100-4.0；PLC微机高油压、气囊一体式调速器。套2订购5制动测温柜柜内装单元式温度显控器；电磁空气阀等；套1订购6桥式起重机QD125/30t；Lk=16.5m; H=25/27m;电动双梁吊钩桥式起重机；套1订购7自动滤水器（技术供水用）ZLSH-350，PN=1.0MPa；DN=350mm，Q=960m3/h；套2订购8渗漏排水深井泵300RJC220-313.5，Q=220m3/h，H=35m，电机功率N=37.0 kW；套2订购9潜污泵100WQ80-40；Q=80m 3/h，H=35m；DN=100mm，N=22.0 kW；套1订购10检修排水深井泵300RJC185-312；Q=235m3/h；H=28.4m，DN=150mm，N=30kW；套2订购11低压空压机BLT-50A型，Q=6.2m3/min，PN=0.8Mpa；台2订购12低压贮气罐V=6.0m3，P=0.8MPa；套2订购13中压空压机V-0.8/45型，Q=0.8m /min，P=4.5Mpa套2订购14中压贮气罐V=1.5m3； P=4.5MPa套1订购15透平油罐V=10.0m3 ,室内型套2订购16齿轮油泵KCB-75型; Q=75L/min，N=1.5KW, P=0.33MPa套2订购17透平油滤油机ZJCQ-3型; Q=3000L/h，N19.3kW套1订购18真空滤油机ZJA3KF型; 双级；Q=3000L/h,剩余水分2PPm,N=37.8kW套1订购19板式滤油机LY-150型；Q=150l/s；N=3.0kW套1订购20绝缘油罐V=20.0m3 ,室外型套2订购21齿轮油泵KCB-100型，Q=100L/min, N=2.2KW, P=0.33MPa套2订购22压力滤油机LY-150型, Q=150l/s, N=3.0kW套1订购23真空滤油机ZJA3KF型; 双级；Q=3000L/h,剩余水分2PPm，N=37.8kW套1订购24气水分离器DN25；P=1.0MPa；套2订购26轴流风机GDF；4800m3/h；450pa；1.5 kW；台10订购29防爆轴流风机BT35-11套3订购30柜式空调器4.5 kW台3订购31加热器1.5 kW台6订购32自动化元件满足无人值班，少人值守要求套1订购33阀门及管路各种阀门、钢管、法兰套1订购34小型台式钻床Z4016型台1订购35落地式砂轮机S3SL300型台1订购36交流焊机BX1300型，容量15KVA台1订购37手提式砂轮机S3S100型台2订购38手提式电钻J3Z19型，J3Z13型台2订购39手动试压泵2001型台1订购40电焊工具BX1300型套1订购41气焊工具Q31型套1订购42钳工工具包括台式虎钳、管子钳、套筒扳手等套2订购43量具套1订购44手拉葫芦SH1，SH5型个3订购45螺旋千斤顶LQ5型个3订购46氧气瓶个2订购47氮气瓶个2订购3.2 电气工程外送线路通过一回110kV线路（LGJ2*240/18km-110kV）接入220kV太阳坪变电站。接线方式为一机一变单元接线，发电机10kV电压侧为单母线分段，分别为一机一变单元接线，各配置一台S11-31500/110 31500kVA双绕组无励磁调压变压器，110kV出线两回，一回接220kV太阳坪变电站，一回接下游长顺电站。在两段发电机10kV母线上各接入一台SCB10500/0.4kV干式厂用变压器和一台SCB10250/0.4kV干式坝用变压器；为保证坝区用电可靠，另在坝区设置一台柴油发电机。电站设置一套计算机监控系统，系统采用全微机综合自动化监控方式（以下简称全微机监控系统），按无人值班（少人值守）运行方式设计。整个系统采用全分布开放式系统结构。初选励磁方式为可控硅自并励方式。采用微机励磁调节器，正常情况采用逆变灭磁，事故时可采用灭磁电阻灭磁，以通信方式与机组LCU连接。机组调速器采用PLC进行调节，具备按频率调节，按开度调节，按功率调节功能，以通信方式与机组LCU连接。继电保护采用数字式保护（带测控功能）。电站与电力系统通信采用光纤和载波。电站设置一套视频监控系统，系统采用分布监控系统结构，设置电站监控层和大坝监控层。附表 ：电气设备汇总表 电 气 设 备 汇 总 表序号名称型号及技术要求单位数量备注1双卷变压器S11-31500/1101212*2.5%/10.5kV 台22干式变压器SCB10-500/10 105%/0.4kV Uk%=4台2厂变3干式变压器SCB10-250/10 105%/0.4kV Uk%=4台2坝变3柴油发电机100kW台14高压开关柜KYN28-12台165低压开关柜GCS台12厂用6低压开关柜GCS台4坝用7六氟化硫断路器LW -126 110kV 3150A台48隔离开关GW5-110IID 1250A 110kV组3双接地9隔离开关GW5-110ID 1250A 110kV组6单接地10电流互感器LCWB6-110 台1211电压互感器TYD-110 /-0.01台212电压互感器TYD-110/ -0.02H 110/0.1/0.1/0.1kV台313主变中性点设备套214高频阻波器XZF-630-0.1/20-B1套215微机励磁装置套216计算机监控系统套117控制台台118微机保护屏台419公用、开关站LCU屏台220现地LCU屏台221直流屏200AH套122通讯设备套123工业电视系统套124消防系统见消防25照明系统套126试验设备套127钢材吨2028电缆桥架吨529动力电缆VV22米30动力电缆YJV米31控制电缆kVVP米32共箱母线GM-2-2500米5033110kV线路LGJ-2*240/30km1834110kV线路LGJ-185/25km2长顺线路改接用3.3 金属结构该工程金属结构主要分三个部分：溢流泄洪系统金属结构、引水系统金属结构和发电系统金属结构。共计闸门及拦污栅5种9套，重711.10t，压力钢管重531.07t，启闭机5种9台，金属结构部分防腐面积总计7495.68m2。3.4 通风主副厂房采用自然进风和机械送风、机械排风相结合的通风方式。发电机层以上自然通风条件较好，以自然通风为主。电气副厂房主要在潮湿、高温季节需要设置机械强迫通风。中控室设空调通风取暖等。变压器室、油库及油处理室设置消防高温型防爆轴流排烟风机和防可逆装置。3.5 消防消防采用“以水灭火为主，化学灭火为辅及其他灭火方式相结合”的原则。消防水源采用消防水泵（Q=173m3/h，P=0.7MPa）供水，另在高程490.0m处设置一个容积为200m3的消防水池作为消防备用水源，用钢管形成全厂性环管，压力流量满足要求。厂房内主要疏散通道、楼梯间及安全出口均设有事故照明和疏散标志。4 施工组织设计4.1 施工条件4.1.1 四通一平1、施工电源施工电源从下游龙口35kV变电站T接，架设3km35kV的线路至工区临时35kV变电站，分5回10kV线路到各施工用电点，10kV线长约14 km，五处施工电源点如下：第一处位于大坝右坝肩附近，主要用于大坝及周围的用电，高峰负荷1000kW；第二处位于石料场附近，主要用于料场、附近的砂石料加工系统、施工营地用电，高峰负荷1000kW；第三处位于厂房附近，主要用于厂区的用电，高峰负荷1000kW；第四处位于左岸建设管理项目部，主要用于项目部办公、生活用电，砂石料加工系统、砼生产系统用电，高峰负荷500kW；第五处位于五里峡交通复建项目附近，包括桥梁、 隧道、公路施工，高峰负荷500kW。整个工区施工高峰期用电最大负荷4000kW。2、交通运输项目所在地距文斗乡集镇约10km（泥结碎石路面，路宽6.5m），距利川市93km（泥结碎石路面，路宽6m），距重庆万州区368km（318国道），距宜昌市451km（沪渝高速），距武汉市699km（沪渝高速）。对外交通基本满足工程需要。 从项目所在地连接到文斗乡集镇的进场公路约长约4.18 km，标准为泥结碎石路面，路宽6.5m，其中4.1 km已修好，现已完工验收并以结算，已确定进场公路占地实物指标数据（还未补偿），部分路段发生了垮方或滑坡，须维修。还须新修公路80 m延伸至峡口塘跨江大桥。 须新建1座跨度50 m的峡口塘跨江大桥，解决到左岸的交通。 库区复建项目有两座桥梁和一条隧道，因为可研方案变化，目前正在做设计方案修改。 须新修从进场公路岔路口到右坝肩和进水口长约300 m的永久公路，其中含两条隧洞。3、供水郁江上游基本上没有厂矿企业污染，施工期用水可直接从河中抽取，其水质、水量均能满足施工及生活用水要求。4、通信项目所在地部分地方已有移动信号覆盖，将争取移动运营商在项目区建站，保证项目实施期间的信息通畅。电站投运后主要采用光纤通讯，辅以数字载波通讯。4.1.2 工程地质条件1、坝址区地质条件坝址区为峡谷中低山区，坝址处谷底高程398403m，河床宽15米左右。坝顶高程468m，此处河床宽40米左右。两岸峰顶高程600950m，相对高差200550m。右岸山体呈带状，山顶平坦；左岸山体宽厚，山顶平坦，边坡呈陡、缓相间阶梯状。河谷两岸呈不对称“U”型，左岸陡，右岸呈陡、缓阶梯状。河床砂卵石层厚25m，水深35m，局部达8m左右。坝址处水流平缓，上游河段坡降较大。左岸发育一冲沟简家沟，沟谷切割较浅，基岩裸露，该沟为重庆市与湖北省利川市的行政区划界线。在中游段和下游段的交接处左右两岸都有断层型冲沟，左岸在高程470m以下基岩裸露，470m以上有覆盖层，植被发育；右岸有覆盖层，植被发育。2、引水隧洞地质条件引水隧洞方案位于郁江右岸，穿越主要地层为奥陶系南津关组白云岩和灰质白云岩，为坚硬岩。隧洞位于峡口塘背斜的核部，地层产状变化较大。隧洞沿线受龙咀河正断层和F1断层的影响，裂隙较发育，裂隙以构造裂隙发育为主，在进出口部位还发育有卸荷裂隙。岩石较破碎，多呈网状，体层序混乱，带状风化强烈，洞挖时会有不同规模块体掉落。该段围岩属、类，施工时应边挖边衬砌。3、厂房地质条件厂房位于龙咀河断层破碎带的郁江右岸鱼塘坳冲沟。龙咀河断层带宽1030m，断层带主要是志留系破碎状砂页岩、页岩，局部角砾岩发育，也可见糜棱岩和断层泥。根据厂区钻孔资料，厂区的覆盖层较厚，一般在420m，最厚达23m。覆盖层上部为粘土，下部为砂卵石或断层破碎带的破碎风化物，岩层产状较平缓。建议开挖土质边坡1：1，岩质边坡1：0.30.6。厂房处地势较狭窄，没有滑坡体和危岩体等不良物理地质现象，冲沟左岸山坡整体稳定性较好。冲沟右岸为志流系砂页岩，风化较严重，且边坡较陡。在进场公路修建时，对其边坡稳定影响较大。有可能发生泥石流。4.1.3 气象水文条件本流域地处该区暴雨中心，洪水主要由降雨形成，郁江流域属山溪性河流，坡陡流急，洪水陡涨陡落。工程区多年平均气温11.1，11月次年3月有霜冻现象。流域雨量充沛，多年平均降雨量1471mm，暴雨多发生在510月，以5、6、7月份最多。一般每年59月为主汛期，4月、10月分别为汛前期、汛后期，11月次年3月为枯水期。4.1.4 建筑材料主要建筑材料有水泥、钢材、燃油、木材及当地建筑材料（砼骨料、砂、块石料、土料）。 1、水泥水泥可在利川或者恩施购买，由汽车运输约93183km到工地。2、钢材、油料、木材木材、油料可在利川市采购，钢材可在利川、恩施、宜昌等地购买。3、粉煤灰可供选用的粉煤灰有三处：重庆、襄樊、荆门。经武汉大学水电学院的实验研究，襄樊热电厂生产的粉煤灰，属级；荆门热电厂生产的粉煤灰属级；重庆粉煤灰属级。重庆运距最近，襄樊最远。4、当地建筑材料本工程需要建筑材料主要为土石料和砼骨料。砼骨料采用人工骨料和天然砂砾石料，人工骨料料场选在坝址右岸山头鱼塘坳左山坡。其出露岩层主要为奥陶系下统南津关组（O1n）、分乡组（O1f）、红花园组（O1h）等，岩性主要为灰色、深灰色中-厚层状灰岩、生物碎屑灰岩、云质灰岩夹白云岩、灰质云岩、页岩。天然砂砾石料位于峡口塘出口的河滩（厂房对面），河滩上下游长350m，平均宽30m，平均厚3.0m，储量约3万m3。岩性为砂砾石夹砂，砾石磨圆度较好。砂砾石成份以灰岩和砂岩为主，含硅质岩和白云岩等。砾石含量10.585%，平均值为70.5%，其中针片状含量平均8.5%，细粒含量1865%，其中含泥量4.510.3%；砂砾石不均匀系数为Cu=8.118.5，曲率系数为Cc=0.50.85。4.2 施工导流4.2.1 施工方式郁江流域雨洪关系十分密切，径流年内分配季节性相当明显，形成暴雨的主要天气系统是梅雨锋系，雨洪大多发生在67月份，一次暴雨持续时间13天。在分析水文资料后，可将59月划分为洪水期，11次年3月划分为枯水期，4月、10月划分为平水期。初期导流有四个时段10月次年4月、10月次年3月、11月次年4月和11月次年3月可供选择。考虑到最大坝溢流堰顶至建基面达56m，工程量相对较大，任何导流时段均无法完成，因此结合导截流工程的工程量及施工难度，根据目前准备工作完成的实际情况选用初期施工导流时段为11月次年3月。4.2.2 导流标准本工程属等中型工程，其主要建筑物级别为3级，次要建筑物级别为4级，临时建筑物级别为5级，相应导流建筑物设计洪水标准为105年（土石类），本工程采用5年一遇设计，相应洪峰流量即枯水期导流流量为268m3/s。当施工期坝体直接挡水时，其临时渡汛洪水标准，需根据拦洪库容来确定，总库容小于1亿m3。当库容为0.1亿m3时，相应库水位为443.7m。根据规范要求，当坝体高程低于443.7m时，坝体施工期洪水重现期为2010年，采用洪水重现期20年设计,相应洪峰流量为3040m3/s；当坝体高程高于443.7m时，坝体施工期洪水重现期为5020年，采用洪水重现期50年设计,相应洪峰流量为3770m3/s。截流及导流洞下闸，其洪水标准均采用该施工时段10年一遇月平均流量；导流洞封堵施工阶段的洪水标准采用该施工时段20年一遇洪水设计流量；水库蓄水标准采用多年月平均流量。4.2.3 导流方案及导流程序本工程大坝处于“V”型河谷，河床狭窄，两岸陡峻，不具备明渠导流或分期导流的条件，只能采用隧洞导流方式。工程所在流域枯洪流量相差较大，采用全年挡水围堰既不经济，布置上难度也很大，因此，上下游围堰按挡枯水施工时段洪水设计。考虑导流必须与进度相结合，综合协调统一。由于大坝溢流堰顶以下工程无法在一个枯水期完成，工程施工期度汛方式为：1、第一个枯水施工期（113月），采用围堰挡水，导流洞泄流，并在围堰保护下完成基坑开挖及坝体432.00m高程以下所有项目施工；2、汛期（410月），坝址处枯水期水面高程约402.3m，河底高程约398m，河床中大坝建基面高程394m，截流后基坑开挖深度为4m。由于汛期洪水较大，若汛期20年标准的洪水无法完全由导流洞泄流，在一个枯水施工时段内，完成大坝基坑开挖及大坝砼施工是不可能实现的。河床截流后的第一个汛期只能让坝体过水度汛，施工人员及主要施工设备撤至安全地段。适当可根据雨、水情预报及上游云口、龙桥水库调度，采用间歇方式进行大坝后续工程施工。在第一个汛期，当遭遇20年一遇的设计洪水时3040m3/s，上游最高水位444.02m，汛期可施工468.00m高程以上灌浆平洞、排水洞等项目；3、第二个枯水施工期（113月）采用坝体挡水，导流洞泄流，由于坝体结构单一、干扰小、上升速度快，再经过一个枯水期的施工，可完成大坝所有工程项目施工，在此期间应完成大坝以外其余项目施工任务及各阶段工程验收工作，在本阶段枯水期末34月择机完成导流洞封堵工作。4.2.4 导流建筑物设计1、导流洞（1）导流洞断面尺寸根据左右岸地形、地质条件及枢纽布置，导流洞布置在左岸。导流洞横断面选用城门洞型，隧洞宽度7m，直墙高6m，顶拱中心角119，顶拱高度2.0m。进口桩号0+000，底板高程403.00m，进口段分闸室段和渐变段，为水平段，自渐变段末端桩号0+020起，纵坡1/125，在出口桩号0+270处，底部高程401.0m。导流洞总长270m，进口闸室段长10m，采用喇叭型，顶部为1/4圆弧线，半径2.0m，两侧直立，衬砌厚1.5m，在进口设置一道封堵闸门门槽。进口段之后为10m长的渐变段，由78m的矩形断面变为7（6+2）m的城门洞形断面。渐变段采用钢筋砼全断面衬砌，衬砌厚1.2m，渐变段后为20m长钢筋砼全断面衬砌段，衬砌厚1.0m。出口处衬砌一段20m长钢筋砼锁口，衬砌厚1.0m。考虑到汛期导流洞水流为有压流，除进出口采用钢筋砼全断面衬砌外其余洞身均采用挂钢筋网喷护0.1m厚砼，底部浇0.2m厚的砼护底减糙。另若遇不良组合面，局部加随机锚杆。2、上游围堰上游围堰采用就地取材的不过水土石围堰。由于河床覆盖层较浅，采取抽槽回填黏土防渗较为合适。根据导流洞的洞前水位与泄流量关系，当导流流量为设计流量268m3/s时上游围堰前水位为411.32m，加上堰顶超高0.5m，上游围堰顶部高程取为412.0m，顶宽5.0m，边坡均采用11.5，最大堰高13.0m。在上游迎水面，特别是在靠近导流洞进口部分，需要采用钢筋石笼护坡、固脚。3、下游围堰下游围堰结构形式同上游围堰，当导流流量为设计流量268m3/s时导流洞出口处水位为405.9，加上堰顶超高0.5m，堰顶高程406.4m，考虑到两岸交通作用，取顶宽5m，最大堰高8.4m，上、下游边坡均取11.5。4、厂房施工围堰由于河流在工区内的特殊流向，厂房由尾水渠连接河床，先利用尾水渠尾端预留土坎形成厂房围堰并兼做施工交通，待厂房全部施工完成之后再将其挖除。5、导流洞施工围堰；导流洞进出口位置较低，为便于导流洞开挖、支护施工，拟在其进出口布置导流洞施工围堰。导流洞施工围堰采用袋装土填筑，拟采用块石渣作迎水面防护。4.2.5 导流建筑物施工1、导流洞施工施工方案由于施工单位的不同有些差别，本工程参考了已建的龙桥和云口水电站的施工经验。 导流洞开挖导流洞石方洞挖分上下半洞开挖，首先开挖上半洞，分别从进出口两个方向同时掘进，随后喷锚支护顶拱和侧墙。上半洞开挖贯通后再开挖下半洞。下半洞开挖同样采用两个作业面施工，一个面从洞出口向里开挖，另一个面从中间向进口开挖。石方开挖采用YT-28气腿手风钻配合CM351潜孔钻造孔，手风钻开挖梯段高度3m，孔径42mm，孔距1.2m，排距0.8m，爆破采用32mm的2#岩石硝铵炸药，单耗0.
