110kv输变电工程可行性策划书.doc

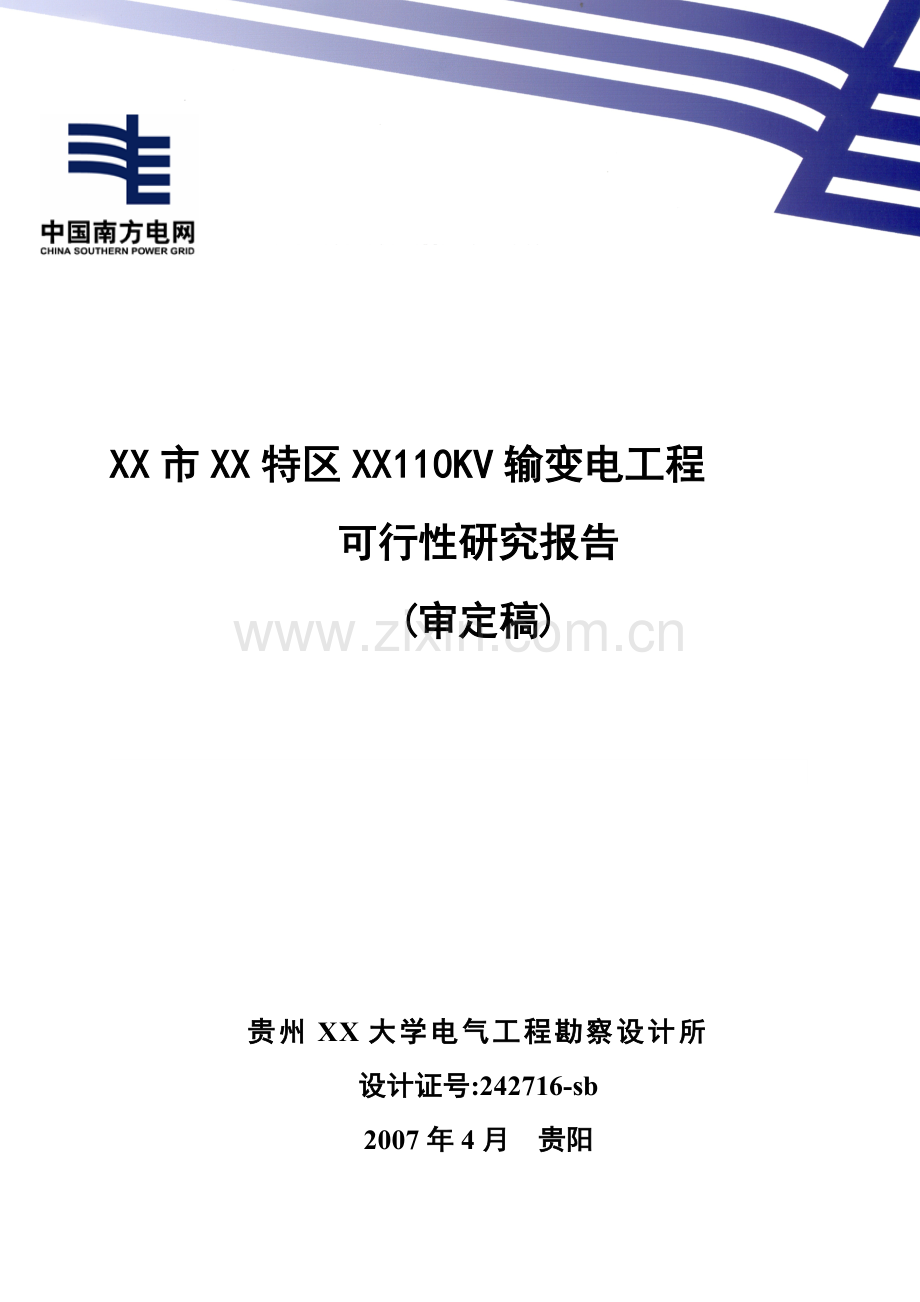

XX市XX特区XX110KV输变电工程
可行性研究报告
(审定稿)

贵州XX大学电气工程勘察设计所
设计证号:242716-sb
2007年4月 贵阳

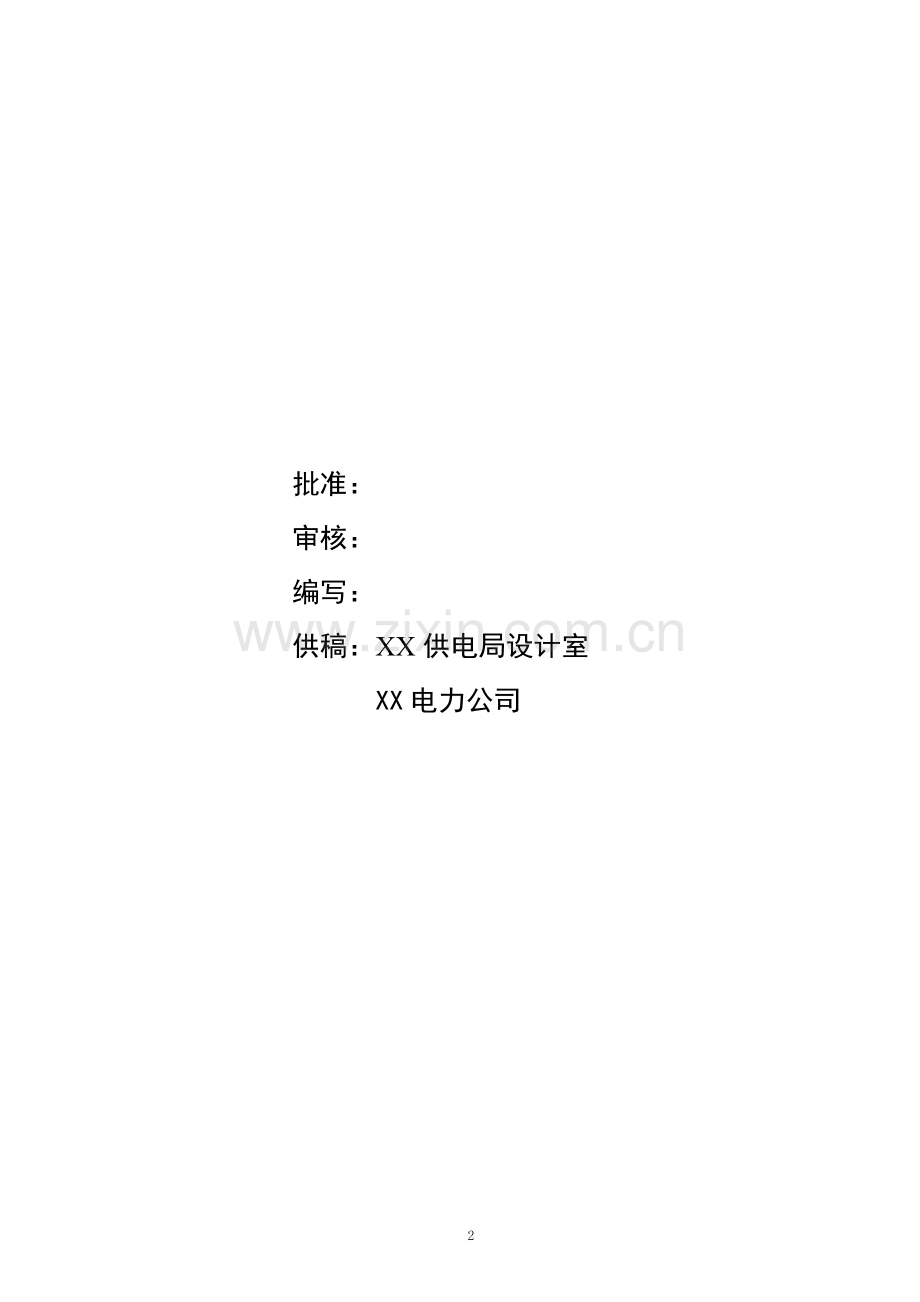

批准：
审核：
编写：
供稿：XX供电局设计室
XX电力公司

59

XX市XX110kV输变电工程
可行性研究
目录
1 工程概述
1. 1设计依据
1. 2工程概况
1. 3计水平年
1. 4主要设计原则
1. 5设计范围及配合分工
2. 电力系统一次
2.1XX特区供电局电网现状
2. 2XX特区XX110kV变电站供电区域负荷预测
2.3XX特区XX110kV变电站供电区域电力电量平衡
2.4XX特区XX110kV变电站建设的必要性
2.5XX特区XX110kV变电站在系统中的地位和作用
2.6XX特区XX110kV变接入系统方案
2.7对变电站电气主接线及有关电气设备参数的要求
2.8 本工程建设规模
2.9结论
3 电力系统二次
3.1系统继电保护
3.2调度自动化
3.3系统通信
4站址选择及工程设想

5 送电线路路径选择及工程设想
6环境保护和水土保持
7施工条件及进度设想
8编制原则及投资分析
9结论和建议

附件：
1、贵州电网公司计发部电计[2007]41号文《 关于开展贵州电网公司2007年度220千伏及以下输变电工程分月设计进度计划的通知》
2、关于XX110kVXX变电站用地的协议
3、XXXX110kV变电站供电承诺
4、XXXX110kV变电站供水承诺
5、XXXX110kV输变电工程路径协议
附图1 XX市电网2007年地理接线图
附图2 XX市电网2008年地理接线图
附图3 XX市电网2010年地理接线图

附图4 XX110kVXX变电站电气主接线图
附图5 XX110kVXX变接入系统示意图
附图6 XX110kVXX变通信组织示意图

1工程概述
1.1 设计依据
贵州电网公司计发部电计[2007]41号文《 关于开展贵州电网公司2007年度220千伏及以下输变电工程分月设计进度计划的通知》、《“十一五”期XX特区级电网规划》。
1.2 工程概况
根据贵州电网公司电计［2007］41号文件《关于下达贵州电网2007年度220kV及以下输变电工程分月设计进度计划的通知》，以及贵州电力系统规划发展的要求，需在XX特区XX镇建设XX110kV变电站，普平I回“Π”接至XX110kV变线路。
XX110kV变电所规模及本期工程建设情况：
电压等级：110/35/10.5kV
主变容量：终期2×63MVA，本期1×63MVA（三相两绕组有载调压变压器）。
本变电所出110kV、35kV、10kV三种电压等级。
110kV接线建议采用单母线分段接线；
35kV接线建议采用单母线分段接线；
10kV接线建议采用单母线分段接线。
110kV出线：终期4回，本期2回。
35kV出线：终期共12回，本期6回。
10kV出线：终期共14回，本期7回。
10kV电容器：共4×6Mvar，本期建设4×6Mvar。

1.3 设计水平年
本工程设计水平年为2008年。
1.4 主要设计原则
本工程内容深度参照《330kV及以上输变电项目可行性研究内容深度规定（试行）》的要求执行；
1.5 设计范围及配合分工
（1） 本工程设计的主要内容为：
XX110kV变电站工程电力系统一、二次。
XX110kV变电站工程设想。
XX110kV变电站工程投资估算。
（2） 本工程的设计分工界限
对XXXX110kV变电站工程的设计分工界限为变电站围墙内的相应部分设计；
对本工程的系统一、二次论证主要是根据负荷发展进行工程建设可行性论证和相应的系统方案设计。
2电力系统一次
2.1电力系统概况
2.1.1XX特区电网现状
XX特区目前的电网状况是以110kV平寨变、新窑变作为特区电网供电电源点，境内现有3座35kV变电站（总变电容量为11.3MVA）。8个小水电站(总装机容量为6.45MW，均以10kV电压等级上网)和即将因光照电站建设而淹没的凉风洞电站(5.92MW)，总装机12.37MW,年发电量0.48亿kwh（见表2-1）。
110kV平寨变、新窑变在正常情况下的运行方式为：110kV平寨变、新窑变由滥坝－二道岩－新窑－XX牵－平寨变的110kV线路提供电源。35kV郎岱变、板梅变、岩脚变在正常情况下的运行方式为：35kV郎岱变由新窑－郎岱的35kV线路提供电源；35kV板梅变由平寨－板梅的35kV线路提供电源；35kV岩脚变由平寨－岩脚的35kV线路提供电源。
2006年XX特区电网年供电量3.006亿kW.h，同比增长5.6%；最大负荷为98.3 MW，同比2005年增长3.8%。
XX特区供电网络辖110kV变电站2座、35kV变电站3座、110kV输电线路5条、35kV输电线路9条、10kV配电线路34条。除铁合金企业是用35kV进行供电外，其它的城乡用电和企业用电均由10kV进行供电。
XX特区现有110kV变电站2座，其中：平寨变（2×40MVA）、新窑变（2×63MVA）。35kV变电站3座，其中：郎岱变（1×5MVA）、板梅变（1×3.15MVA）和岩脚变（1×3.15MVA），2006年XX电网最大负荷为98.3MW。供电负荷以高耗能负荷为主，其次为普通XX负荷和居民用电负荷（见表2-2）。
110kV电压等级的输电线总长度为132.079km,导线截面以LGJ-185线径为主；35kV电压等级的输电线总长度为112.344km,导线截面以LGJ-120线径为主，建设期自1965年-2004年间，除35kV郎岱线以外，其余设备运行情况良好（见表2-3）。
10kV线路总长度1218.6km,导线截面以LGJ-50线径为主，建设年限基本上都在“十五”期间的农网建设时期。10kV配变总台数为1185台，总容量为83.295MVA,设备运行情况良好（见表2-4）。

2006年XX特区小水电概况表
表2-1 单位：kV、MW、亿kWh、立方米、小时
序号
小水电名称
地理
位置
流域名称
装机
容量
与电网联接情况
主要技术数据
发 电 量
电压等级（kV）
线路名称
线径
接入变电站/电站名
利用小时
库容
出力情况
年发电量
年上网电 量
年直供电 量
年无效电 量
保证出力
丰期
枯期
1
湾河电站
岩脚
长江
1.45
10
岩湾I回
70
岩脚变
4500
0
1
1.25
0.25
0.07
0.07
0
0
2
团结电站
岩脚
长江
0.4
10
岩湾I回
70
岩脚变
4000
0
0.32
0.4
0.2
0.02
0.02
0
0
3
懒龙桥电站
新场
长江
0.2
10
岩湾I回
50
岩脚变
4000
0
0.16
0.2
0.06
0.008
0.008
0
0
4
阿珠电站
龙场
长江
2.7
35
新阿线
185
新窑变
4500
42100000
0.8
1.25
0.35
0.12
0.12
0
0
5
木贡电站
岩脚
长江
0.2
10
岩湾I回
50
岩脚变
3500
0
0.16
0.2
0.06
0.007
0.007
0
0
6
凉风洞电站
中寨
珠江
5.92

未与本县电网联结

3200
0
4.736
5.92
1.976
0.19
0
0
0
7
捞河电站
中寨
珠江
0.4

未与本县电网联结

4000
0
0.32
0.4
0.13
0.02
0
0
0
8
夹岩电站
新场
长江
0.2
10
岩湾I回
50
岩脚变
3500
0
0.16
0.2
0.06
0.007
0.007
0
0
9
坝湾一级电站
落别
云盘河
0.9
10
坝湾线
50
板梅变
5000
0
0.765
0.9
0.27
0.038
0.038
0
0

合计

12.37

8.421
10.72
3.356
0.48

2006年XX特区220kV/110kV/35kV变电站概况表
表1-2
变电站
名 称
电压等级
（kV）
主接线
形 式
主变
台数
容量组成（MVA）
总容量
（MVA）
无功总容量（MVar）
最大负荷（MW）
容载比
负荷分配比例
设备完好情 况
备注
居民负荷
普通XX
高能耗
郎岱变
35
单母线
1
5*1
5
0
4.5
1.11
40%
60%
0%
完好

岩脚变
35
单母线
1
3.15*1
3.15
0
3
1.05
50%
50&
0%
完好

板梅变
35
单母线
1
3.15*1
3.15
0
3
1.05
55%
45%
0%
完好

小计
3

11.3
0
8.8
1.28

平寨变
110
单母分段
2
40*2
80
4.2*2
44.2
1.81
25%
37.5%
37.5%
完好

新窑变
110
单母分段
2
63*2
126
4.2*2
54.1
2.33
13.3%
0%
86.7%
完好

小计
4

206
16.8
88.47
2.33

2006年XX特区220kV/110kV/35kV线路概况表
表1-3
序号
线 路 名 称
电压(kV)
导线型号
长度(km)
极限可输送容量（MW）
历史最大输送容量（MW）
是否越限
投运时间（年）
1
平寨变-平板永线
35
120
19.098
21.4
17
否
2001
2
平寨变-平新T四线
35
120
17.592
21.4
10
否
2000
3
新窑变-新郎隆线
35
70
33.8
15.3
4
否
1985
4
新窑变-新合西线
35
120
3.018
21.4
17.5
否
2004
5
新窑变-磊鑫线
35
120
2.742
21.4
16
否
2004
6
新窑变-新新福线
35
120
4.948
21.4
15
否
2004
7
新窑变-鑫贵线
35
120
1.247
21.4
13
否
2004
8
新窑变-隆鑫线
35
120
1.734
21.4
14
否
2004
9
平寨变-黑晒线
35
185
12.565
28.9
8
否
2004
10
新窑变-新阿线
35
185
15.6
90.7
13.07
否
2006
11
六新线
110
185
16.321
90.7
24
否
1965
12
普平一回线
110
185
39.25
90.7
30
否
1965
13
普平二回线
110
185
42.18
90.7
30
否
1965
14
六牵线
110
185
3.988
90.7
44
否
1965
15
二新线
110
185
30.34
90.7
24
否
1965
合计

244.423
738.2
279.57

2006年XX特区10kV配网概况表
表1-4
序号
变电站名称
线路名称
出口电缆
主干线路
最大负荷(MW)
建设年限
线 型
长度(km)
线 型
架空长度(km)
电缆长度(km)
1
新窑变
10kV中坝线

LGJ—120
9.8

2
10kV堕却线

LGJ—50
26.7

0.5712
2001
3
10kV堕箐线

LGJ—50
18.5

0.4452
1997
4
10kV把折线

LGJ—50
27.5

0.6944
2002

小计 （最大负荷考虑同时率）

82.5

1.7108

1
平寨变
10kV磷肥厂线

LGJ—95
3.78

2.1056
1992

LGJ—50
6.69

1999
2
10kV(郑家寨线）六新线

JKLYJ-120
5.302

4.424
1999-2004

LGJ－50
16.87

LGJ－35
5.3425

3
10kV化处线

LGJ—50
14.9702

1.2348

4
10kV河丰I回线

LGJ—185
6.48

5.04
2004
5
10kV河丰II回线

LGJ—185
6.48

2004
6
10kV筑华线

JKLYJ-120
6.6

0.8456
2005

LGJ—50
2.728

2002
7
电石厂线

LGJ—120
0.85

0.1792
1998
8
水泥厂线

LGJ—120
2.3

1.12
1997
9
中波线

LGJ—70
11

0.2016
1992
10
铁路配电Ⅰ回

LGJ—120
1.9

1.12
1992
11
铁路配电Ⅱ回

LGJ—120
1.8

1.12
1992
12
云盘Ⅰ回

LGJ-120
4.124

0.8652
2000
13
云盘Ⅲ回

JKLYJ-185
4.568

1.3104
2000

LGJ—50
5.039

0.0672
2002
14
机厂Ⅰ回

LGJ—120
1.1

2.8
2002
15
机厂Ⅱ回

LGJ—120
1.1

2.8
2002

小计 （最大负荷考虑同时率）

103.68

24.2256

1
郎岱变
10kV中寨线

LGJ—50
23.456

4.1552
2001
2
10kV郎郎线

LGJ—120
1.88

0.6216
2001

LGJ—50
1.42

3
10kV毛口线

LGJ—50
18.08

1.6688
2001
4
10kV陇脚线

LGJ—70
16.83

3.3124
2001

小计 （最大负荷考虑同时率）

61.666

9.758

1
板梅变
10kV落别线

LGJ—50
9.2

0.6216
2001
2
10kV苦竹林线

LGJ—50
3.2642

0.1064
2000
3
10kV纳骂线

LGJ—50
15.4489

0.112
2001
4
10kV砂厂线

LGJ—70
11.144

0.714
2001

小计（最大负荷考虑同时率）

39.057

1.554

1
岩脚变
10kV岩新线

LGJ—50
8.987

0.3696
2000
2
10kV岩湾I线

LGJ—50
41.645

4.592
2001
3
10kV岩脚线

LGJ—120
2.666

0.3192
2002
4
10kV岩林线

LGJ—50
7.63

0.588
2003
5
10kV岩湾II回

LGJ—50
9.894

0.0616
2004

小计 （最大负荷考虑同时率）

70.822

5.2808

1
XX变
10kV木瓦线

LGJ—50
6.183

0.6664
2000
2
10kVXX线

LGJ-70
0.82

3.5
2000

小计（最大负荷考虑同时率）

7.003

4.1664

合计（最大负荷 考虑同时率）

364.738

46.6956

2.1.2XX特区电网存在的主要问题
2.1.2.1电网结构存在问题
根据XX特区现有的供电现状，目前XX特区电网存在的问题主要有以下几个方面：
1、110kV网架结构不合理：
2006年XX电网最大供电负荷达88.47MW（不含XX牵引变所带负荷，其正常方式下由普定变供电以及XX电厂直供负荷），仅靠两个110kV变电站（平寨变、新窑变）供给负荷，其中新窑变、平寨变由滥坝～二道岩～新窑110kV线路提供电源，一旦滥坝～二道岩～新窑110kV线路故障退出运行，由于普定变已满载，难以保证供电，将造成大面积限电，严重制约了地区经济的发展。上述问题只有在220kVXX变投运后才能得到解决。
2、110kV线路经济性较差：
XX电网新窑变和平寨变现由滥坝变以一回110kV线路提供电源，该条线路由滥坝－二道岩牵引变－新窑变－XX牵－平寨变，线路总长达87.932km，由于线路过长，负荷较重，导致线损较高，经济性较差。
3、35kV变电站落点不足：
2004年XX电网共有35kV变电站3座（郎岱变、板梅变、岩脚变）供给负荷，由于35kV变电站布点较少，而且全区的农村用电90%都是靠现有的3座35kV变电站的10kV线路进行供电，造成10kV线路供电半径平均已达35.6km，大大地超出了规程要求，10kV线路长度超过15km的多达10条，占10kV线路总数的30%以上，10kV岩湾I回线甚至长达42km。造成大量线路末端电压偏低，供电的安全可靠性及经济性均较差。
4、35kV电网薄弱：
XX35kV电压等级电网现均为单辐射网络，且均为单主变运行，一旦任一座35kV变电站的主变或设备因各种原因停运，将导致供电片区大面积停电，严重影响该片区的生产和生活用电。
5、个别35kV线路老化问题：
110kV新窑变～35kV郎岱变线路由于设计不合理，施工质量较差，属不合格的线路投入运行。线路档距过大（个别档距长达500多米）、线路型号参差不齐（全线有LGJ-120、LGJ-95、LGJ-70三种导线型号）；同时由于建设时间较长（建设于1983年，但由于种种原因于1985年才投入运行），线路老化严重，导致该条线路故障率较高，维护工作困难。
6、35kV变电容载比偏低：
2006年XX电网共有35kV变电容量11.3MVA，35kV侧最大负荷达8.8MW，变电容载比仅为1.28，远远低于导则要求，缺乏互倒负荷的能力。
7、10kV配电线路线径过小：
10kV配电线路在农网建设期间，由于受工程造价的影响，导线线径大多采用LGJ-50。由于线径过小，不能满足片区负荷发展的需要，存在线路卡脖子问题。
2.1.2.2供电可靠性问题
XX城网现由110kV平寨变的3回10kV线路（云盘I回、云盘III回、筑华线）供电，由于城区负荷较轻、线路分段较多，故城区现状供电可靠性较高；郊区及农村负荷均由35kV变电站供电，由于35kV网架结构薄弱，10kV线路的供电半径超标，供电可靠性较差。“十五”期间，全网供电可靠性仅为97.8％左右。
2.1.2.3运行、管理问题
根据目前电网设备的实际情况，现区内电网运行及管理存在的问题有：
1、变电站设备经过一段时期的运行后已出现了不同程度的故障，但由于设备生产厂家的技术更新较快，造成原有设备在维护上较困难。
2、在经过农网工程建设后，电网的覆盖率和村、户通电率得到了根本上的改观。虽然通电率达到了100%，但由于农网工程投资有限，我区还有部分村、组未进行农网改造。
3、XX特区现有用电户达11万余户，但因受农村人民群众经济收入的影响，全区的户表安装率只占总用电户的54%左右，户表率还很低（见表2-5）。
2000～2006年XX特区供电概况表
表2-5
项 目
2000年
2001年
2002年
2003年
2004年
2005年
2006年
平均增长率(%)
电网覆盖率(%)
17.77%
38.07%
53.30%
75.13%
96.19%
96.4%
96.4%
32.56%
村和户通电率(%)
17.75%
38.04%
53.25%
75.06%
100.00%
100%
100%
33.39%
一户一表改造(户)
3015
5752
7914
31336
65068
70944
76596
71.46
供电可靠率(%)
97.71%
97.74%
97.78%
97.82%
97.85%
97.88
97.96
0.04%
注:电网覆盖率中有8个行政村因体制原因，由外电源供电。
2.1.3 XX片区电网目前存在的主要问题
目前该片区只有1座35kV变电站作为主供电源，运行现状为单变单线，满足不了N-1原则的要求且变电站远离负荷中心区，造成10kV出线供电半径超标，出线的10kVXX线供电半径大，末端电压降较大，线路的可靠性和经济性较低。严重地滞后了该片区工农业发展和社会主义新农村建设的要求。
2.2 110kVXX变供电区域负荷预测
XX镇位于XX特区东部，距特区政府驻地 34 公里，是XX对外的东大门，处在东经105°40 ′，北纬 26°11 ′，它北靠普定县，东北面与安顺相交，东南面和镇宁县接壤，西部毗邻于本特区的落别乡、大用镇，素有“金三角”之称。南有滇黔铁路穿境而过，北有贵烟公路横截衔接，集“窗口”型和交通枢纽型特点于一镇，境内布依、仡佬、黎、苗等多民族聚居，工农业协调发展，是XX市发展小城镇建设新典型的理想处所。
　　 全镇总面积 60 平方公里，辖 18 个行政村， 1 个社区居委会，总人口 23988 人。耕地面积 14605 亩，其中田地 7310 亩；土地 7295 亩。境内地势西南高，东北低，平均海拔 1240 米，地貌类型以溶丘盆地为主。
自然资源条件：东部是平缓的丘陵地，除种植农作物外，有 2400 多亩宜牧区可供开发，是理想的养殖基地；中部是较为平坦、宽阔的粮油高产地，誉为XX特区的粮油基地和制种基地之一，而且盛产香甜可口的西瓜、地瓜等果蔬作物；西部有成片的宜林荒山，现林木郁郁葱葱、高耸挺拔，储量达 15 万立方；水资源充裕，除具有一定规模的瓦窑、纳麻水库容量 180 万立方以外，还有扬程在 10 公尺左右的近百个地下龙潭；旅游资源丰富，页石、石灰石质高量大，是生产生石灰和开采大理石的理想基地，现有石灰窑三十多个，生石灰销售遍及周边县区；煤炭资源储量达 3000 万吨以上。
XX特区大用镇位于XX特区东部，距特区人民政府驻地下营盘仅7.5公里。它北部与普定县接壤，东部、东南部、南部及西部分别和XX镇、落别乡、平寨镇相毗邻。
　　全镇总面积 66.1平方公里，耕地面积1488公顷，其中旱地面积1118公顷，水田370公顷。
　　 全镇下辖 7个行政村，1个社区居委会，52个自然村寨，143个村（居）民小组，总人口26202人，其中非农人口5260人。境内居住有苗、彝、仡佬、蒙古、回、白、黎等少数民族人口1126人。
　　　大用镇是XX特区重要的粮油及蔬菜生产地之一，也是XX特区的农业综合开发区， 1995年被列入全省 “ 双百 ” 小城镇试点工程建设镇。近年来，由于镇党委、政府进一步加大了招商引资力度，在特区招商优惠政策的鼓舞下，先后安诚焦化厂、淇田焦化厂、石油液化气灌装厂在大用落户。南部片区的石灰岩及优质白砂等矿物质资源丰富，易于开采，XX至纳骂的公路穿境而过，交通条件优越，有利于发展乡镇企业。北部的煤炭资源相当丰富，具有煤层厚、易开采的特点。
110kVXX变建成后将主要向XX片区和大用片区供电，国家西部大开发政策的实施给XX特区XX镇和附近的大用镇带来了很好的发展机遇，丰富的矿产和农、林、牧资源正逐步转换为经济优势。区域经济总量保持持续、快速的增长，用电需求加大，根据XX特区“十一五”总体规划，XX镇、大用镇将在“十一五”期间加大矿产、旅游以及农、林资源的开发力度。境内现有瑞安集团畅达水泥厂、XX工矿集团化处矿、大用黑石头煤矿以及计划在XX镇柒山建设年产15万吨的中型煤矿和瑞安集团畅达水泥厂扩建以及重庆巨立科技集团新建水泥生产项目，以及项目建成后将落别乡和平寨镇周边负荷转移到110kVXX变进行供电。110kVXX变建成后不仅可以提高电网的供电可靠性，还可以满足快速增长的供电负荷需要。
2.2. 1、XX工矿集团建设新型水泥生产线负荷预测
XX工矿集团将在XX特区XX镇贵州畅达瑞安水泥有限公司（现有生产能力为30万吨/年）内新建年产200万吨的熟料新型干法水泥生产线项目，本期工程为年产100万吨， 2007年开始建设，预计2008年3月份投入运行，预计本期项目生产负荷加上原有负荷将达29000kW。二期工程将建成年产100万吨的熟料新型干法水泥生产线一条，负荷和一期的年产100万吨的熟料新型干法水泥生产线一样。如果二期工程均上马，预计两期生产线总负荷将达51000kW。XX工矿集团建设新型水泥生产线负荷预测见下表：
XX工矿集团建设新型水泥生产线负荷预测表
年份
2007
2008
2009
2010
2011
产能（万吨/年）
30
130
130
230
230
负荷（kVA）
7000
29000
29000
51000
51000
2.2.2、重庆巨立科技集团建设新型水泥生产线负荷预测
重庆巨立科技集团将在XX特区XX镇新建年产200万吨的熟料新型干法水泥生产线项目，本期工程为年产100万吨。二期工程将建年产100万吨产的熟料新型干法水泥生产线一条，预计两期生产线总负荷将达44000kW。重庆巨立科技集团建设新型水泥生产线负荷预测见下表：
重庆巨立科技集团建设新型水泥生产线负荷预测表
年份
2008
2009
2010
2011
2012
产能（万吨/年）
100
100
100
200
200
负荷（kVA）
22000
22000
22000
44000
44000

2.2.3、现有负荷预测情况
上述负荷预测总量到2008年为51000kVA。根据现有负荷调查（XX2006年最大负荷为933kVA）以及XX片区35kV可研报告对负荷的预测情况，预计XX及周边片区在二00七年末，工农业负荷将达6MVA。
根据上述负荷预测结果，110kVXX变所带负荷预测如下表。
负荷预测总表 单位：MW
年份
2006
2007
2008
2009
2010
2015
负荷
0.93
6.09
57.09
57.7
80.37
102.37
2008年该供电区域负荷达到57.09MW；2010年达到80.37MW。
2.3 电力平衡
根据相关的计算、比较，XX电网分年度各电压等级的最大负荷和每年需新增的变、配电容量如下：
根据负荷预测结果，到2010年XX电网110kV最大负荷达189MW，在容载比取1.8～2.1的情况下,所需变电容量为340～397MVA，由于XX电网110kV现有变电容量206MVA，即在“十一五”期间需新增110kV变电容量134～191MVA。详情见表7-1。

XX特区110kV电网2006～2010年电力平衡表（规划前）
表7-1

2004年
2005年
2006年
2007年
2008年
2009年
2010年
容载比
1.8
2.1
1.8
2.1
1.8
2.1
1.8
2.1
1.8
2.1
1.8
2.1
1.8
2.1
最大供电负荷（MW）
85
91
106
123
142
163
185
扣除110kV直供负荷（MW）
0
0
0
0
0
0
0
计算负荷（MW）
85
91
106
123
142
163
185
所需变电容量（MVA）
153
179
164
191
191
223
221
258
256
298
293
342
333
389
已有变电容量（MVA）
平寨变（2×40）
80
80
80
80
80
80
80
新窑变（2×63）
126
126
126
126
126
126
126
小计
206
206
206
206
206
206
206
新增变电容量（MVA）

小计
0
0
0
0
0
0
0
变电容量合计
206
206
206
206
206
206
206
容量余（+）缺（-）
53
28
42
15
15
-17
-15
-52
-50
-92
-87
-136
-127
-183
容载比
2.42
2.26
1.94
1.67
1.45
1.26
1.11
注：110kVXX临时变将于2006年8月退出运行。

2.4 110kVXX变电所工程建设的必要性及其在系统中的地位和作用
2.4.1 110kVXX变电所工程建设的必要性
1、满足地区负荷发展的需要
国家西部大开发政策的实施给XX特区XX镇和附近的大用镇带来了很好的发展机遇，丰富的矿产和农、林、牧资源正逐步转换为经济优势。区域经济总量保持持续、快速的增长，用电需求加大，根据XX特区“十一五”总体规划，XX镇、大用镇将在“十一五”期间加大矿产、旅游以及农、林资源的开发力度。境内现有瑞安集团畅达水泥厂、XX工矿集团化处矿、大用黑石头煤矿以及计划在XX镇柒山建设年产15万吨的中型煤矿和瑞安集团畅达水泥厂扩建以及重庆巨立科技集团新建水泥生产项目，以及项目建成后将落别乡和平寨镇周边负荷转移到110kVXX变进行供电。电力短缺已成为制约当地经济发展的“瓶颈”。
根据负荷预测，预计2007年底，XX、大用负荷将达6～6.7 MW，2010年达到45～50MW。110kVXX变建成后不仅可以提高电网的供电可靠性，还可以满足快速增长的供电负荷需要。
2、提高供电可靠性。
目前XX片区负荷主要通过35kV板梅变出线的10kV落别线木瓦支线(LGJ—50,6.183 km)、10kV落别线木瓦支线XX分支线(LGJ—70,0.82 km)，由于10kV线路线径小，使用年限长，线路稳定性差，严重影响用户正常供电要求，同时对电网的安全供电也正常一定程度的影响，随着供电负荷的快速增长，以上情况将更加严重。因此，有必要建设110kVXX变电站。
项目的实施在根本上改变了目前电网构架单一、电力供应卡脖子的现状。电压合格率、线损率、供电可靠性以及电网的自动化水平将从根本上得到改观，能够适应电力市场和负荷的发展需要，在合理分配XX、大用片区的负荷，提高供电可靠性的基础上，解决了XX、大用片区煤矿、水泥产业的生产用电的供需矛盾，为片区的工农业经济的发展以及社会主义新农村的建设奠定了基础。
2.4.2 110kVXX变电所在系统中的地位和作用
XX110kV变电站地处XX电网XX特区，在系统中属中间变电站，它的建成投产将满足该地区负荷发展的需要。该变电站建成后，将成为向XX特区的一座重要变电站。
XX110kV变电站的作用为：
1、满足XX特区XX、大用片区负荷增长的需要，促进地区经济的发展。
2、改善XX电网结构，提高电网容载比，增强供电的安全可靠性和电压质量。
3、使110kV电网的布点更能满足负荷发展需求，缩短35Kv、10kV供电半径。
2.5 110kVXX变电所工程接入系统方案
2.5.1出线电压等级和回路
根据《“十一五”期XX特区级电网规划》的要求并结合XX电网的特点，XX110kV变电站工程出110kV、35 kV、10kV三种电压等级，以110kV电压等级接入系统，以35kV电压等级向当地35kV变电站、大用户区供电，以10kV电压等级向当地乡镇和中小型加工厂的各类负荷供电。
110kV出线4回，本期建设2回。
35kV出线12回，本期建设6回。
XX110kV变——35 kV板梅变
XX110kV变——畅达I回线
XX110kV变——畅达II回线
XX110kV变——巨力I回线
XX110kV变——巨力II回线
XX110kV变——化处
10kV出线14回，本期建设7回。
XX110kV变——XXI回线
XX110kV变——XXII回线
XX110kV变——黄桶
XX110kV变——化处
XX110kV变——大用
XX110kV变——落别
XX110kV变——汨港
2.5.2接入系统方案
根据XX110kV变电站在电网中所处的地理位置及在系统中的地位、性质、作用及其供电范围和XX片区电网的具体情况，结合《XX地区110kV 电网“十一五”规划》，对XX变接入系统选择两个方案，方案一为110kV普平I回线“π”接入，方案二为由220kVXX变接入，推荐选用方案一，即XX变新建二回110kV线路，自110k
