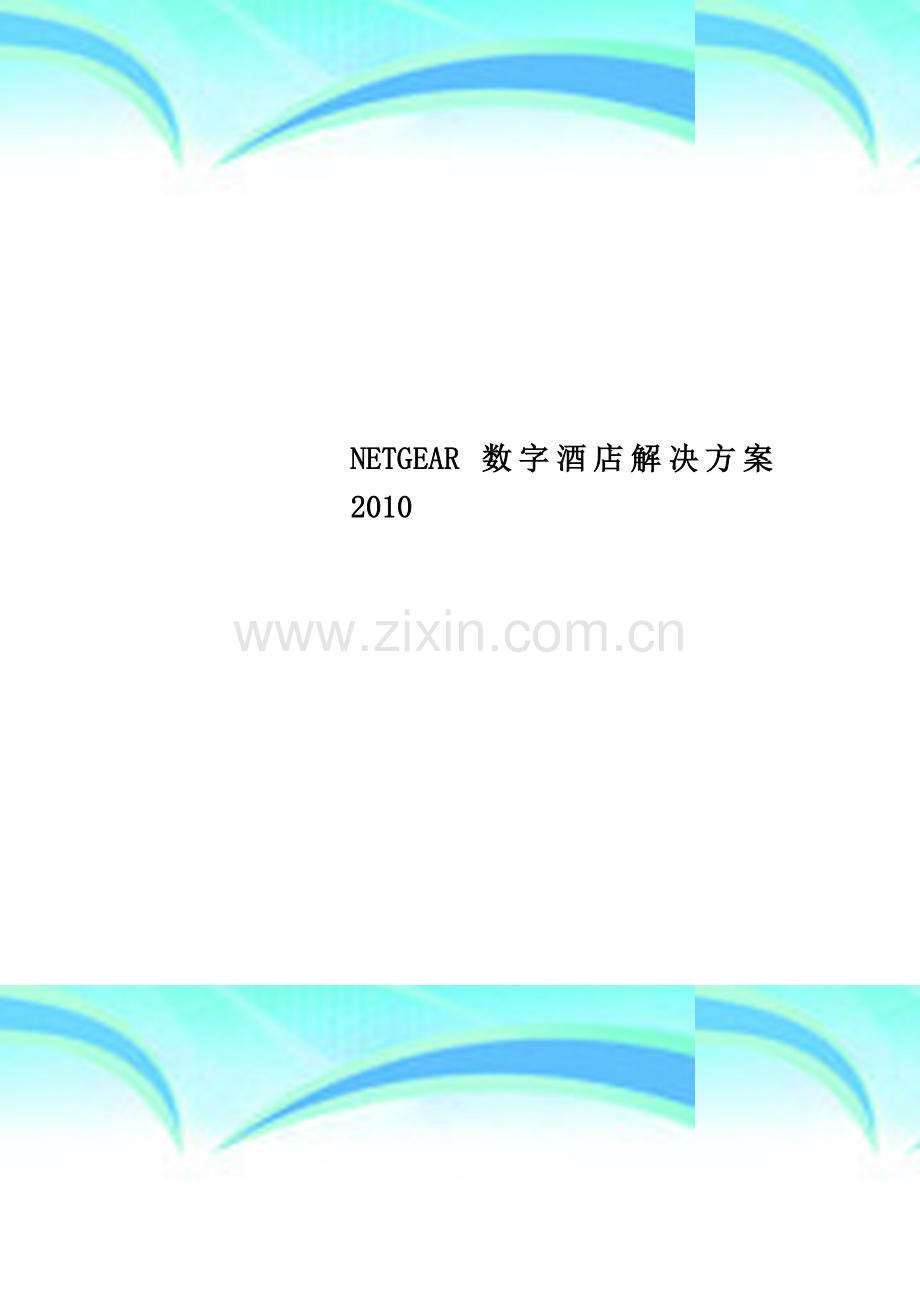

NETGEAR-数字酒店解决方案2010.doc

NETGEAR 数字酒店解决方案2010 作者： 日期：2 个人收集整理 勿做商业用途NETGEAR公司数字化酒店组网方案 美国网件（NETGEAR)公司目 录一传统酒店面临的挑战3二数字酒店建设可促酒店又好又快发展4三数字商务酒店建设的主要内容4四NETGEAR公司新一代数字商务酒店组网方案54.1 数字酒店内部办公有线组网方案64.1.1网络结构64。1.2 网络建成后可支持的关键办公业务应用84。2 NETGEAR经典数字酒店客房网组网方案94。2。1商务酒店服务网络设计分析94.2。2 典型商务酒店客房网络设计方案94.2.2 商务酒店网络建成后可支持的关键业务应用12五NETGEAR酒店行业的成功案例135。1上海四季酒店NETGEAR组网方案135.2 厦门翔鹭酒店NETGEAR组网方案14附一NETGEAR数字酒店主要应用产品列表16附二基于酒店CATV系统的WLAN 射频延伸方案（WOC)19一 什么是WOC19二WOC特点19三。 工作原理20四。 系统配件21 改革开放二十多年来,全国酒店数量平均每年增长10以上，据2009年中国星级酒店统计公报，截止2008年底，全国共有星级酒店15628家，较2007年增长15。06%;.酒店业在快速发展的同时,酒店行业的竞争也日趋白热化。酒店管理水平和服务质量的高低是能否赢得顾客、稳定客源的决定因素，而采用先进的网络技术来建设酒店的管理信息系统,打造新一代的数字酒店是提高管理水平的重要手段。目前对于以前只能提供传统服务的酒店而言，如何借助IT技术，提供更为有效的精细化管理，优化自身服务，提高投入产出比，打造新一代的智能酒店模式，已成为衡量每一间酒店面临关系到其生存发展的首要问题之一，数字化酒店的建设深度也成为一间酒店评定“星”级的重要依据。一传统酒店面临的挑战目前传统型的酒店所面临的一些问题有：1） 无法建立酒店品牌，酒店服务单一，无差异性由于酒店的服务传统，单一,无创造性，造成酒店经营多年仍然不能树立品牌形象，无法赢取客户的忠诚度，不能形成稳定的客户群体，导致酒店的收入波动性非常强，不能进入良性循环的经营状态。2)如何提高客户所要求的越来越高的服务随着人们生活水平的提高，客户的素质提高的同时对酒店的要求也将会 变得越来越挑剔，比如在预定服务，接待，登记入帐、结帐、服务素质、会务等各方面客户都会提出苛刻的要求，因此，酒店需要借助信息化系统从基础设施的根本方面提高整体的服务质素以满足客户的要求。3)提高客户满意度，提供个性化服务所谓的个性化服务是指酒店能够为客户提供能适合其个人要求的度身定做的细致服务，而不仅仅停留于传统酒店所能提供的单一的，无区别的服务，由于每个人的品味，喜好不同,因此酒店将面临如何了解客人的需求，并为其提供各种能迎合其个人喜好的优化服务方案的问题。4）改善运行效率，提高员工的生产率在提供各种多源化增值服务的同时,必然带来如何管理的问题，比如IP国际长途电话,无线WIFI上网，一站式商务服务等等都要求专业人员的管理的维护，因此事件的处理流程和员工的工作效率已经成为一个酒店是否能够提供成功的多源化服务的关键。5）改善，提高客人的安全感觉要使酒店给客人有在家一样的感觉，这样的酒店才能赢得客户的良好口碑，并为树立酒店品牌提供保证。如酒店保安人员的管理，酒店房间的布局，房间内门禁，通讯系统设计等等都能直接提高客人对酒店的归属感觉。二数字酒店建设可促酒店又好又快发展针对酒店以上所面临的问题，我们再看看信息化系统建设在酒店发展中所能发挥的重要作用:1）通过酒店信息化建设，依赖IT行业高科技带来的强大信息优势，可以增加信息的搜集途径和加快信息发布速度,通过让客户获取的酒店信息和酒店获取更多大客户信息来扩大经营范围。2）通过酒店信息化建设，依赖其WIFI移动局域网技术、多媒体应用技术可以提供更加多元化的个性化服务,以增加酒店经营手段，树立品牌形象，稳定并增加酒店的整体收入3）通过酒店信息化建设,依赖其快速的数据库基础平台,先进的管理软件，可以增加员工的工作效率，提高酒店的竞争力.4）通过酒店信息化建设，依赖其优秀的软件管理系统,集中的开放管理平台,可以为酒店节省经营成本，优化投资.5）通过酒店信息化建设，依赖其集中管理的优势(如智能房间终端电话，PDA下单,一键式服务等等)，可以加快客户要求服务的响应时间,提供服务质量和客户对酒店的服务满意度。6）通过酒店的信息化建设，依赖其强大的数字安防技术（电子门禁，数字监控，海量存储，等），可以为酒店及客户提供有力的安全保障，增加客户的安全感.7）完善的酒店信息化建设，可以为酒店争取更高的星级评定，从而增加酒店的整体经营收入。三数字商务酒店建设的主要内容 酒店的信息化建设应该包含两方面的内容:一）基础网络建设：1 网络骨干建设2 网络设备的采购(交换机，无线控制器，无线接入点，内容安全网关，互联网计费网关等）二）终端系统的采购1存储系统 （群集服务器，磁盘阵列，磁盘柜以及相关的软件）2终端系统（服务器、电脑、打印/传真机、IP电话机）三）应用系统的建设1酒店管理系统2网络用户管理系统（包括有线和无线的网络用户的验证，计费等）3无线网络用户管理（提供统一的无线用户接入管理和策略功能）3多媒体应用服务系统(包括IP电话,数字电视,视频VOD点播)4保安，服务系统（监控，门禁，智能服务台，电话一键服务等）5其它增值服务系统 从以上酒店信息化建设的内容来看，基础网络建设是整个酒店信息化建设的基础，信息化建设的相关内容都依赖于一套高效，稳定，易于使用的基础网络的支持。四NETGEAR公司新一代数字商务酒店组网方案 根据上面的资料分析，我们已经知道酒店信息化建设的重要性，而酒店的基础网络建设则又是酒店信息化建设的基础保证,在此全球商业网络的领先者美国网件公司(NETGEAR公司)结合自身多年的网络方案设计经验和自身产品特性，站在网络信息技术发展的高处，为酒店行业定做了一套基础网络建设的数字化基础架构解决方案。美国网件公司认为,数字酒店的基础网络建设应该符合以下要求：1） 基础网络系统应该具有高的性能,并且符合网络技术发展的趋势2） 基础网络系统应该具有良好的稳定性和冗错特性3） 基础网络系统应该具有灵活和可升级的特性4） 基础网络应该具备抵抗日常病毒攻击的能力和系统遭到破坏后的自愈能力5） 基础网络应该具有设备操作简便，易于集中管理的特点，无需专人维护6） 基础网络系统应该支持多媒体应用。7)基础网络应该包含移动网络的建设，以增加酒店的竞争力,提供多元化的增值服务。同时考虑到酒店的用户格局，按照酒店局域网整体网络架构设计,基础网络的拓扑结构如下图示意：数字酒店建设的基础网络应该分为:高可靠性酒店内部办公网络和安全高速的酒店客房局域网两大部分.其中酒店内部办公网络建设应适当考虑互联网数据/信息安全的建设部分;客房局域网络的建设应该包含有线网络和无线局域网络的建设部分，以满足提供传统的服务和多元化的增值服务的需要求，以下将会对数字酒店的两个网络建设作详细的描述。4.1 数字酒店内部办公有线组网方案4.1.1网络结构酒店内部的业务处理，财务操作等将完全依赖于酒店内部办公网络,该网络设计应该充分考虑到网络的高带宽、链路冗余和全方位安全设计,整体设计图如下:图1：高可靠性酒店内部办公网络根据酒店信息化建设目标要求和网络分层的设计思路,酒店的内部办公有线网分为核心和接入的二层拓朴架构，采用万兆骨干核心和千兆堆叠安全智能交换机到桌面的体系架构,酒店信息中心即网络核心采用了一台XCM8806万兆交换机构建高性能高可靠的企业级核心，楼层接入采用GS724TS/GS748TS系列堆叠安全智能交换机通过两条千兆光纤两两捆绑(802。3ad链路聚合）后分别上联核心XCM8806,双线的部署方式起到了主干链路流量负载均衡和冗余灾备的强大功效.在核心交换机与互联网出口网关之间,通过千兆端口连接一台NETGEAR的内容安全网关, 根据内部网络的并发最大用户数量,可从三款型号STM150/300/600中选择适合的一款；内容安全网关可提供内部网络所有终端用户的病毒隔离， 基于POP3/SMTP和WEB公共邮箱的垃圾邮件过滤，以及内容信息安全的强大安全屏障; n 方案设计特色l 可供选择的光纤或者电口万兆核心交换机,提供最大800Gbps的超级线速交换能力和万兆骨干的升级能力。l 企业级核心设计，提供全网的核心高效稳定。l 全部接入层交换机均采用两根千兆光纤或者双绞线连接到核心交换机。从网络的接入到核心层提供了双链路捆绑的互备方案，最大限度地保证了网络的稳定性能l 全网的交换机均支持广播风暴抑制功能，有效控制ARP广播和各种DDOS攻击。l 全网交换机均支持流量控制功能，可以通过有效控制每个桌面端口的流量，以达到平均分配宽带资源，保障出口可用带宽的目的，以达到快防问因特网资源的目的。l 全网交换机均支持IP与MAC地址或者MAC地址与端口的绑定功能，有效抵御ARP及其变种病毒的攻击.l 全网交换机均支持VLAN间隔离，有效防止蠕虫”和ARP等病毒横向蔓延和攻击;l 通过核心交换机的三层路由功能和访问控制列表功能可以对网络资源进行合理分配,为用户定义不同级别的使用权限等高级功能。l 通过互联网认证/计费网关配合,可提供基于接入层交换机端口的有线网络用户认证的功能(802。1x);l 通过交换机对IGMP，QOS的支持可实现对酒店多媒体应用的优化处理。l 通过STM内容安全网关，可提供内网所有终端的病毒防御、垃圾邮件过滤和WEB网页过滤，将信息安全危险因素降低到最小，在病毒和木马程序,钓鱼程序还未到终端电脑之前就拒之门外;另外，所有终端电脑零配置,也无需额外的软件安装l 具有NAS/SAN功能一体的存储设备, 智能卷扩展特性和完整的系统/数据灾备方案， 让用户无需担心日常的维护工作和未来技术升级;从存储设备到硬盘扩容,再到数据备份方案,一机在手尽在掌握;l 全部网络设备均支持网页的直接管理，无需要客户端支持。配置方便，操作简单。l 全网管功能的核心交换机，支持堆叠功能的接入层交换机,具有高度的集中管理能力。l 可信赖的产品坏件新品包换服务。4.1.2 网络建成后可支持的关键办公业务应用1 高速的INETERNET接入，包括即时资讯，电子邮件，网站发布，信息共享的功能。2 基于互联网络数据信息的安全防御，包括有效抵御病毒,木马，钓鱼程序和垃圾邮件3 高速内部局域网信息交换,包括酒店管理系统，无纸化办公系统等4 高速的内部数据共享,包括文件，图片和电子白板资料共享等5 基于用户身份的安全认证,包括用户ID标识、物理地址识别和流量控制等安全功能.6 多媒体应用,包括视频会议系统,IP电话支持，视频VOD等支持7 快速的网络数据备份平台8 24小时无故障办公4.2 NETGEAR经典数字酒店客房网组网方案4。2.1商务酒店服务网络设计分析酒店对外提供服务的客户网络，一般典型的按客房数量计算，可分为几种类型,大型的500-600间客房, 稍少些的400-500间客房，中型规模的200-400间客房的,另外还有一种是属于精品四/五星级的酒店,房间数量一般200间；而如果按常规用户规模计算,一般是在200-400人左右，但考虑到举办会议，嘉年华等活动时候可能峰值人数会增加至1000人左右，甚至更多。所以对外服务的网络必须具备足够的宽带资源和快速的交换速度,接入用户管理能力等等:而且对外服务的网络质量代表着酒店服务质量,直接影响客户对酒店的满意度评价内部的评价，所以保证网络无故障运行也是非常重要的.另外为了提高酒店的服务水平，争取更高的星级评价和提供增值服务功能，现代星级酒店的客房网络更应该提供无线移动接入网络服务功能。为了更方便和直观的了解不同规模的酒店外部网络的设备配置差异设计，我们按客户房数量简单区分方案:4。2。2 典型商务酒店客房网络设计方案我们按照以上思路为酒店行业设计的典型商务酒店间客房网络的结构图如下：图2：安全,高速,可靠的客房网络如上图：酒店的客房网络和内部办公网一样分为核心和接入二层拓朴架构，在核心采用了一台万兆骨干交换机XCM8806，在接入层对普通的信息点：包括客房,餐厅，会议室，商务中心内的信息点均采用千兆堆叠安全智能交换机GS724TPS系列。对无线网络AP的连接,则采用美国网件公司最具创意的安全智能网线供电交换机GS748TPS或GS724TPS，直接为移动网络的无线接入点设备进行供电并提供汇聚层的信息交换。无线网络方面，在各楼层中,全部采用美国网件公司的企业级802.11N 300M 高速无线接入点WNAP210对整个酒店的建筑群作逐层覆盖。每个无线接入点最大覆盖范围均达到半径100米(理论值,无阻隔空旷地带），并且可以提供32个用户的同时接入。同时所有的堆叠安全智能交换机和创新的安全智能供电交换机均通过两条千兆光纤两两捆绑后分别上联核心XCM8800的部署方式，使整个网络具备物理线路冗余的功能。所有无线AP均有核心的智能无线控制器统一管理/配置/监控;统一认证，攻击防御，自动优化无线网络性能;n 整个网络设计方案特色：l 适合于绝大多数500间酒店客房的网络设计l 可供选择的光纤或者电口万兆核心交换机,提供最大800Gbps的超级线速交换能力和万兆骨干的升级能力。l 企业级核心设计,提供全网的核心高效稳定.l 超强整体网络线速处理能力，轻松处理突发的数据流量所带来性能压力；l 全部接入层交换机均采用两根千兆光纤或者双绞线连接到核心交换机.从网络的接入到核心层提供了双链路的互备方案，最大限度地保证了网络的稳定性能；同时也起到了主干链路流量负载均衡的作用；l 全网的有线和无线网络设备均支持有效控制ARP和各种DDOS攻击.无线网络更具备RF攻击和欺骗的入侵防御功能;l 全网交换机和无线网络系统均支持流量控制功能,可以有效控制和分配每个客户端的宽带资源,保障整体网络的稳定性，也起到了能快速访问因特网资源的目的。l 全网交换机和无线网络设备均支持IP与MAC地址或者MAC地址与端口的绑定功能，有效抵御ARP及其变种病毒的攻击。l 为所有有线和无线终端提供可选的用户帐号，802。1x安全认证和用户行策略的管理;l 全网的有线和无线网络均对IGMP，QOS的支持,可实现对酒店IP语音,多媒体应用的优化处理。l 全网交换机和无线网络均支持二层端口隔离技术，为客户提供安全的接入服务，避免有线和无线客户端之间的信息窥探，同时有效的隔离”蠕虫”，ARP病毒的横向蔓延和攻击.图 交换机上实现端口隔离l 全部网络设备均支持网页的直接管理,无需要客户端支持。配置方便，操作简单.l 全网管功能的核心交换机，支持堆叠功能的接入层交换机，具有高度的集中管理能力。l 可靠的产品坏件新品包换服务。n 无线侧移动网络部分方案设计特色：l 业界最高性价比,可以提供不同型号的无线控制器,最大集中管理高达1024个无线AP;l 随时可与核心交换机进行10G的主干连接,支持IPv6/v4协议；l 内置超强无线处理芯片，最大可管理8192个无线客户端；l 无线网络已支持802.11a/b/g/n协议，随时可无缝的升级到300M的连接速率;l 支持1+1;N+1无线控制器冗余备份模式,可用于适时性要求高的大型/重要的无线网络；l 无线网络业务数据流可根据实际业务需要，从本地AP转发或集中AC转发；有效减轻无线控制器的性能;l 所有无线访问点AP，都可以集中控制和调整信号覆盖范围,限制并发接入用户的数量.l 智能无线控制器支持先进的自动频道调整和优化调谐功能，可以简化无线网络部署的过程，减轻用户的维护负担,并有效抵御外来信号干绕，自动优化性能到最佳l 基于用户和流量的负载均衡，避免的突发的流量和用户导致无线设备的瘫痪或拥塞；l 移动网络可以通过二/三层漫游实现无线覆盖区域自动快速切换功能。l 无线控制器AC可以提供集中的用户管理，带宽管理,跨网段高速漫游，语音漫游支持。l 为无线终端(WEB,802。1x，MAC等)提供可选的安全认证和用户行策略的管理；l 支持多种最新的无线加密算法,最大限度保障用户的通讯安全，包括WPA2和WAPI的支持l 无线网络支持用户隔离，每个接入的用户不能互相访问，以保障用户的接入安全。l 集中化的管理,AP配置/固件自动升级, 无线AP自动发现和”零”配置，最大化的方便了无线网络设备的管理4。2.2 商务酒店网络建成后可支持的关键业务应用客房网络建成后酒店将可以依靠网络平台提供以下一系列优质服务：1提高商务客人效率2高速的INTERNET接入3移动办公业务4交换式电视和视频点播5个性化的入住体验6交互式的电话终端7Email/Fax/留言信息显示在电视或电话上8交互式游戏9视频会议10数字式广告11租户服务五NETGEAR酒店行业的成功案例帮助数字酒店进行基础网络建设是NETGEAR公司在国内重点拓展的行业，目前在国内已经成功地帮助过超过百家大型的星级酒店进行其信息化工程基础网络建设，累积了大量的酒店行业基础网络部署的成功案例,在全国的各个地区均有广泛的应用.NETGEAR公司目前在国内的酒店行业已具备相当的品牌知名度。下表为全国一些较为典型的成功案例(节选）：序号用户名称项目简介酒店级别1深圳圣庭苑大酒店酒店会议室和房间覆盖五星2深圳威尼斯酒店集团各连锁酒店的无线网络覆盖四星3广东东莞三正半山酒店酒店会议室和房间覆盖五星4广州海关会议中心酒店酒店会议室和房间覆盖四星5广州碧桂园酒店酒店内部办公网络四星6上海杨子酒店店各分布场所之间桥接五星7上海四季(Four Season）酒店客房无线网络覆盖精品五星8上海Skyway 酒店客房无线网络覆盖精品五星9江苏南通文丰饭店酒店办公网络建设和房间无线覆盖五星10江苏文丰饭店酒店办公网络建设和房间无线覆盖五星11厦门翔鹭酒店酒店办公网络建设和房间无线覆盖五星12桂林渡江大瀑布饭店酒店办公和客房网络建设精品五星13北京亮马合酒店酒店办公和客房网络建设四星14家合酒店酒店办公和客房无线网络建设精品酒店15厦门软件园酒店酒店办公和客房无线网络建设(准五星)5。1上海四季酒店NETGEAR组网方案上海四季酒店是上海地区一家大型的五星级酒店，该酒店2006年就原来的客房局域网的基础上使用美国网件公司的双频无线接入点WAG302以及802。11g 无线接入点WG102和POE供电交换机等产品增加了无线局域网络的覆盖服务，实现了商务客人的移动办公和移动客房服务等各种增值服务，得到了客人的一致认可。以下是该酒店使用网件产品的网络结构示意图:图4 上海四季酒店NETGEAR解决方案目前NETGEAR公司的无线局域网设备在用户处的成功使用得到了用户的高度认同。5.2 厦门翔鹭酒店NETGEAR组网方案厦门翔鹭酒店使用美国网件公司的两台万兆核心交换机和多台FS700TS系列接入层交换机实现了客房的有线网络连接；使用美国网络件公司的POE供电交换机FS752TPS和企业级无线接入点WG102部署了无线客房网络，同时还采用了美国网件公司推荐的BLUESOCKET无线控制器对AP和无线用户进行统一管理的解决方案。客房网络建成后，网络拥有高的性能和全天候的应急自动恢复能力,并且便于对有线和无线用户进行集中的控制和管理，维护非常方便，深受用户的好评。图5 厦门翔鹭酒店NETGEAR解决方案整个厦门翔鹭酒店共采用了400多个无线局域网接入点WG102以及50多台以太网网线供电交换机，为整个酒店提供了全面覆盖的稳定可靠的无线局域网络连接，自2006年年中使用以来,众多住过酒店的商务客户对此记忆深刻，得到了所有商业客户的高度好评.附一NETGEAR数字酒店主要应用产品列表除了推荐的解决方案里提及的NETGEAR的产品之外，美国网件公司还提供各种不同档次的，不同规格的，适合多种应用场合的产品供酒店行业产品选择，以下为产品的快速搜索列表.表一： NETGEAR商务酒店交换机选型速览表型号产品描述全网管三层千兆交换机系列GSM7352Sv248个10/100/1000M铜缆千兆端口，4个共享的100/1000M SFP 光口 ，2个万兆SFP+模块插槽，2个高速扩展插槽用于扩展10G端口或者24G堆叠模块 ;(196G背板交换能力）；可拆卸电源，可和GSM7328Sv2堆叠至8台交换机，IPv6三层堆叠型千兆交换机GSM7328Sv224个10/100/1000M铜缆千兆端口，4个共享的100/1000M 千兆 SFP 光口 ，2个万兆SFP+模块插槽，2个高速扩展插槽用于扩展10G端口或者24G堆叠模块; (144G背板交换能力）; 可和GSM7352Sv2混合堆叠至8台交换机，可拆卸电源，IPv6全三层堆叠型千兆交换机GSM7328FS24个1000BASE SFP光纤端口，4个千兆UTP端口,4个10G高速扩展插槽的三层交换机，背板带宽144Gbps 包转发率：107M全网管二层千兆交换机产品系列GSM7248v248端口10/100/1000M全千兆二层交换机，背板带宽：96GbpsGSM7224v224端口10/100/1000M全千兆二层交换机，背板带宽：48Gbps全网管二层百兆交换机产品系列FSM726v324个10/100M 端口，2个10/100/1000M 端口，2个千兆SFP智能二层百兆交换机产品系列FS728TS24个10/100M 端口，2个10/100/1000M 端口，2个千兆SFP插槽，支持堆叠 .基于WEB的智能管理FS752TS48个10/100M 端口，4个10/100/1000M 端口，2个千兆SFP插槽，支持堆叠。基于WEB的智能管理FS726T24端口百兆兆智能网管交换机，1个SFP端口，2个千兆UTP端口背板带宽:8。8Gbps 基于WEB的智能管理智能二层千兆兆交换机产品系列GS748T48端口千兆智能网管交换机，背板带宽：96Gbps 基于WEB的智能管理GS724T24端口千兆智能网管交换机，背板带宽：48Gbps 基于WEB的智能管理GS716T16端口千兆智能网管交换机，背板带宽:32Gbps 基于WEB的智能管理作为全球无线局域网（Wireless Local Area Network） 的领先产品供应商,NETGEAR 公司提供业界最早并且最为完整的基于IEEE 802。11b 的11Mbps，基于IEEE 802。11g 的54Mbps,基于IEEE 802.11a、IEEE802。11b和IEEE802.11g的双频三模无线局域网产品,以及最新的基于802。11n的300M高速无线网络产品表二： NETGEAR商务酒店无线AP选型速览表AP型号描述支持协议支持频段发射功率WG103802.11g FIT/FAT一体型无线接入点802.11b/g2。4GHz100mWWGAP150802。11g FIT/FAT一体型室内大功率无线接入点802.11b/g2。4GHz500mWWGAP950802。11g FIT/FAT一体型室外大功率无线接入点802.11b/g2.4GHz500mWWNAP210802。11n 2.4GFIT/FAT一体型无线接入点802.11b/g/n2.4GHz100mWWNDAP350802.11n 双频FIT/FAT一体型无线接入点802。11a/b/g/n2。4GHz/5GHz100mW表三： NETGEAR商务酒店无线控制器选型速览表无线控制器（AC)WNAC9505WNAC7512WNAC7324外观产品描述5槽；最大4个10G端口;或28个千兆端口12个10/100/1000M端口，4个Combo(SFP）端口，1个10G端口24个10/100/1000M端口，4个Combo(SFP)端口Thin AP型号WG103/WNAP210/WNDAP350/WGAP150/WGAP950WG103/WNAP210/WNDAP350/WGAP150/WGAP950WG103/WNAP210/WNDAP350/WGAP150/WGAP950内置AP数量25612848单台最大AP管理数量102425696License 步长1283216AP数量扩展方式软件许可软件许可软件许可表四： NETGEAR商务酒店POE供电交换机选型速览表型号产品描述全网管三层千兆交换机系列FS108PV2PoE 特性的8端口桌面型快速以太网交换机,14端口提供标准802.3af POE合计60W的远程POE供电能力FS726TP机架式2口千兆铜缆1000T+24口10/100M POE智能网管交换机。并有2个SFP GBIC接口实现千兆光纤上联。提供标准802。1Q VLAN，可以被NMS100网络管理软件进行管理， 更提供12口标准802.3af POE合计100W的远程供电。FS728TP24个10/100M铜缆RJ45端口,4个10/100/1000M 千兆铜缆端口,2个组合式 SFP GBIC端口， (12.8G背板交换能力）； 全部24个端口可提供195W的PoE供电功率;增强型网络供电交换机GS724TP增强型24端口千兆网线供电智能交换机，提供24个10/100/1000M千兆端口，4个共享使用的1000Base-X SFP GBIC 端口,提供有如 802。1x, 端口/MAC锁定,端口限速等诸多高级功能的千兆二层堆叠式网管交换机；全部24个端口提供192W的PoE供电功率GS724TPS堆叠增强型24端口千兆网线供电智能交换机，提供24个10/100/1000M千兆端口,4个共享使用的1000Base-X SFP GBIC 端口，提供有如 802。1x， 端口/MAC锁定，端口限速等诸多高级功能的千兆二层堆叠式网管交换机;全部24个端口提供192W的PoE供电功率，14端口更支持30W 802。3at POEGS748TP增强型48端口千兆网线供电智能交换机，提供48个10/100/1000M千兆端口,4个共享使用的1000Base-X SFP GBIC 端口，提供有如 802。1x， 端口/MAC锁定,端口限速等诸多高级功能的千兆二层堆叠式网管交换机；全部48个端口提供384W的PoE供电功率GS748TPS堆叠增强型48端口千兆网线供电智能交换机,提供48个10/100/1000M千兆端口,4个共享使用的1000Base-X SFP GBIC 端口，提供有如 802。1x， 端口/MAC锁定,端口限速等诸多高级功能的千兆二层堆叠式网管交换机;全部48个端口提供384W的PoE供电功率,14端口更支持30W 802.3at POE附二基于酒店CATV系统的WLAN 射频延伸方案（WOC)一 什么是WOCWOC是基于CATV系统的WLAN网络，它通过现有的CATV有线电视系统实现酒店房间内优质 WLAN 信号覆盖,提供可靠和真正可以使用的高速无线网络. WOC 利用有线电视系统传输 802.11b/g 无线网络，1 个 AP 可以覆盖 68 间房间，对于CATV环境不理想的环境， 可以配合小功率放大信号,以覆盖更多房间,为酒店客房实现其他技术或方案达不到的优质无线信号覆盖, 突破性地从无线物理层彻底解决了目前所有酒店无线系统共同面对同频干扰的难题，使得无线网络连接可靠,实现高速上网.目前 WOC 系统已经成功应用于多家五星级酒店 .二WOC特点1信号强：无线信号不用穿墙，通过CATV线路直达房间内,信号强，覆盖均匀，没有死角. 2无干扰：系统可设计成无干扰。利用在楼道 AP 做上屏蔽和防泄漏处理， AP 信号通过全屏蔽的 CATV 线路传输到客房内，有效避免了楼上、楼下和同层 AP 的干扰.AP信号分支到6-8个房间或增强小功率功放覆盖更多的房间，通过有效计算CATV线缆的自然损耗，可实现对客房内覆盖的无线信号强弱进行预控制,实现有效控制客房里的信号不会穿越其他房间而带来信息安全的隐患.3网速高:由于没有同频干扰,有效的分担和限制了每个AP并发连接用户的问题，WLAN总体的无线网络性能和速度可有效的提高.4无线连接稳定：相连几个房间在同一 AP 下有效工作和管理,没有其他 AP 信号的入侵，不会在同一房间内收到多个 AP 信号 , 不会出现传统覆盖方式的 ” 时断时续 ， 无线网络跳来跳去 的跳转连接现象。 5清晰有效无线管理：房间无线连接到指定AP，无线管理有效清晰,客户端问题排除容易6施工简单： 不需要进行麻烦的现场无线勘测和天线计划 ， 只需要根据CATV图纸更换WOC设备，施工快捷有效简单。WOC 兼容所有品牌 AP ，无须更改现有同轴电缆网结构。 7辐射低： WOC 为无源天线合路系统 ， 每个房间的WLAN RF辐射输出功率可以被有效的计算和预设计， 可以让普通单点AP的RF 辐射功率被有效的平均分配在多个房间里,每个房间只有传统覆盖方式的十分之一或几十分之一，远低于国家相关规定，确保环保和人身安全. 8。 不干扰现有 CATV 系统： 由于WLAN采用的是2.4G Hz频宽, 而CATV采用的75欧铜缆是支持1G Hz频宽； NETGEAR WOC是利用压缩和反向解压缩技术，将2。4G Hz的信号源通过专用分配器加载在CATV的线缆上，到另外一侧CATV面板处进行分离;所以这两种不同频宽的信号不会相互干扰；仅存在WLAN的信号经过75欧铜缆时是有些衰减的;9产品通过国家广播电视产品质量监督检验中心检测,符合有线电视标准,可以安全合格使用；，不影响现有 CATV 系统运作。 三. 工作原理从传输角度看,WOC 是一套 802.11b/g 无线网络的天线合路/延伸系统。AP 被安装在走廊吊顶或设备间内 ， AP的WLAN RF端口(SMA）通过50欧的铜缆 和 2.4GHz CATV 信号混合分配器,混合信号后一起输入到现有的 CATV 线路 ， 利用 CATV 线路 同轴电缆 在全屏蔽无干扰下直接输送到每一房间内，最后通过 WOC 面板（分离器）将信号分开，实现房间内优质无干扰无线网络覆盖和电视功能, 由于工作频道不同， WLAN 和 CATV 信号互不干扰 ,其过程为： 1) 进入房间前， WLAN AP 将2.4GHz 信号和有线电视信号在走廊吊顶内或设备间里,输入到专用的2。4G合路分配器，由其产生混合的 WLAN/CATV 信号, 2) WLAN/CATV 混合信号通过现有的50欧的有线电视线缆传送到每一个有电视面板的房间 3） 进入房间后,混合信号通过专用的 WOC 电视面板进行信号分离. 4) 分离出的 WLAN 信号由面板的天线发射出去，电脑高速无线上网,同时 CTAV 信号传输到电视机，可以收看电视节目。目前 CATV 常用的线缆是 SY（W）V755 同轴电缆， SY(W)V755 同轴电缆是专门为有线电视生产的,传统观点认为在传输 2。4g 的频率衰减很大，最好不使用。根据实际测量, SY(W）V-75-5 同轴电缆率衰一般是 50db/ 100 米 左右。 微波链路损耗计算公式: 损耗（以 dB 为单位） 32。5+20log（ 频率， GHz) 20log（ 距离,米 )+ 传输线缆损耗。 假设传输到 50 米 处， 通过计算，采用 CATV 线缆的传输损耗要比通过空气传输少 9db 左右， 如果再考虑墙壁对无线传输的 15 - 25dB 损耗， CATV 线缆传输至少要比传统的覆盖方式减少了 25db 的损耗，足可以达到 54Mbps 3 格或更高的信号强度， WOC 就是基于这点提出的，成功项目的实地测试也同样证明了这一点和 WOC 实用性。 四。 系统配件WOC混和分配器 （NG4WMS/NG8WMS）WLAN over CATV混和器工作在5-2.5GHz频段.对于有线电视信号而言，WLAN over CATV混和器与CATV分支分配器功能相同。对于2。42.485GHz的WLAN信号，WLAN over CATV混和器将其与CATV信号混合/分离和分配。序号项目单位（dB）51000M2400-2600M1.最大插入损耗811112.隔离度（出口出口）=18=183.隔离度（入口入口)=30=30WOC电视面板 进入房间的CATV WLAN混合信号在WOC天线面板进行分离。面板内置WLAN天线, 外有TV和FM 接头。信号分离后，客人可以在房间内同时在电脑无线上网和在电视机收看节目。美国网件公司 Page 25 of 25
