国家电网公司电缆敷设典型设计技术导则.pdf

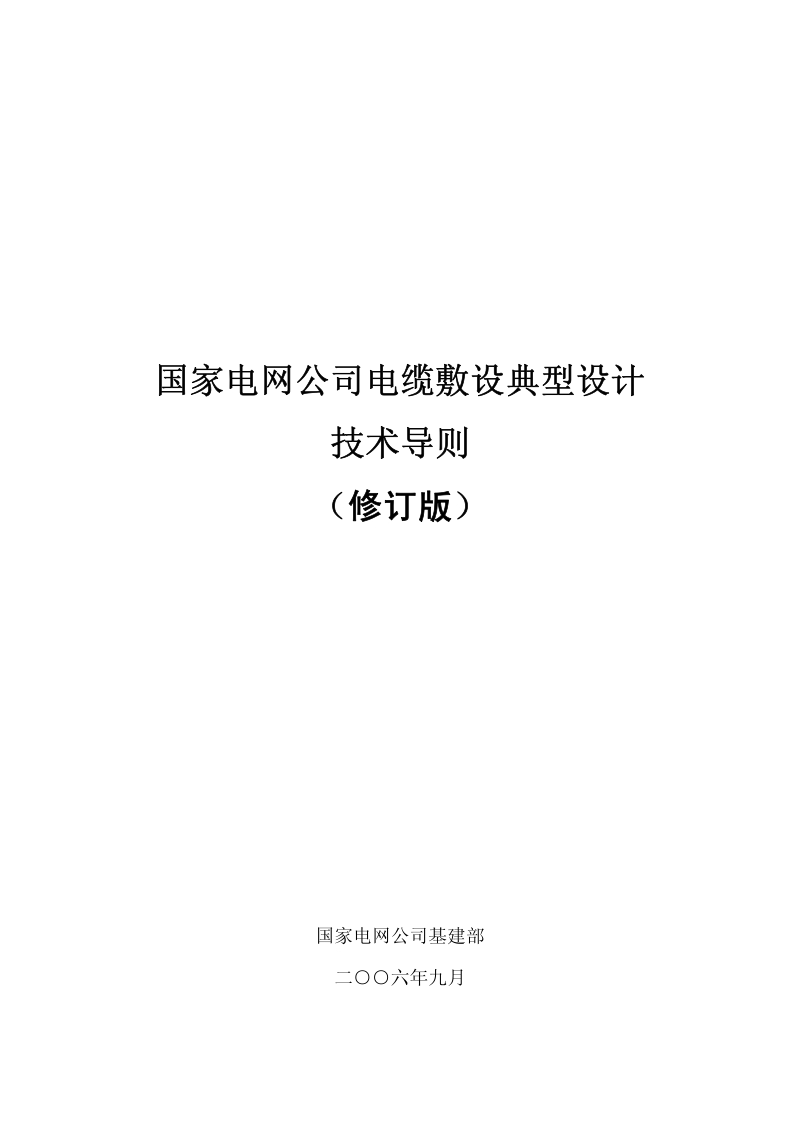

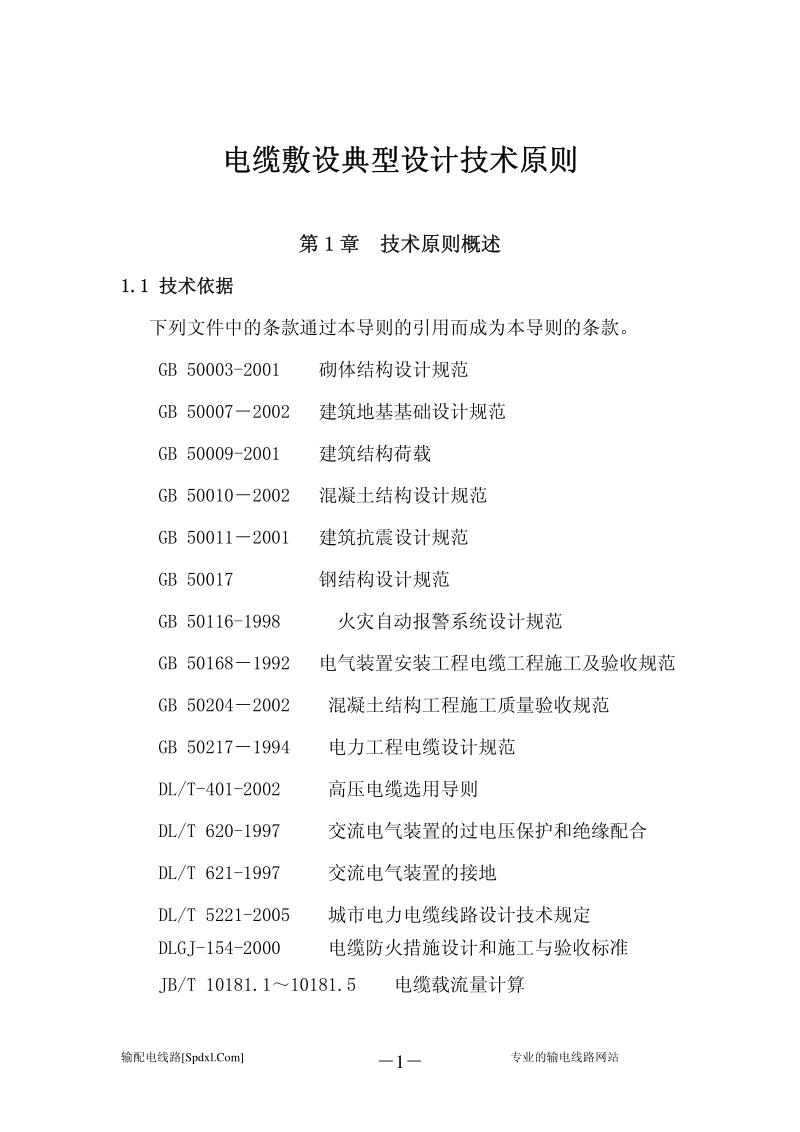

国家电网公司电缆敷设典型设计 技术导则 （修订版） 国家电网公司电缆敷设典型设计 技术导则 （修订版） 国家电网公司基建部 二六年九月 输配电线路Spdxl.Com 专业的输电线路网站 1 电缆敷设典型设计技术原则 电缆敷设典型设计技术原则 第 1 章 技术原则概述 第 1 章 技术原则概述 1.1 技术依据 1.1 技术依据 下列文件中的条款通过本导则的引用而成为本导则的条款。 GB 50003-2001 砌体结构设计规范 GB 500072002 建筑地基基础设计规范 GB 50009-2001 建筑结构荷载 GB 500102002 混凝土结构设计规范 GB 500112001 建筑抗震设计规范 GB 50017 钢结构设计规范 GB 50116-1998 火灾自动报警系统设计规范 GB 501681992 电气装置安装工程电缆工程施工及验收规范 GB 502042002 混凝土结构工程施工质量验收规范 GB 502171994 电力工程电缆设计规范 DL/T-401-2002 高压电缆选用导则 DL/T 620-1997 交流电气装置的过电压保护和绝缘配合 DL/T 621-1997 交流电气装置的接地 DL/T 5221-2005 城市电力电缆线路设计技术规定 DLGJ-154-2000 电缆防火措施设计和施工与验收标准 JB/T 10181.110181.5 电缆载流量计算 输配电线路Spdxl.Com 专业的输电线路网站 2 SD 1171984 农村低压地埋电力线路设计、施工和运行管 理暂行规定 DL-0132 电缆运行规程 1.2 设计范围 1.2 设计范围 电缆敷设典型设计的设计范围是国家电网公司系统内城（农）网 新建、扩建等 110kV 及以下电力电缆线路敷设，包括电缆设施与电气 设施相关的建筑物、构筑物；排水、火灾报警系统、消防等。 1.3 敷设方式 1.3 敷设方式 电缆敷设典型设计分直埋、排管、电缆沟、电缆隧道、桥梁（桥 架）等敷设方式。 1.4 设计深度 1.4 设计深度 按 DL/T 5221-2005城市电力电缆线路设计技术规定 、 国家 电网公司 66kV 及以下输配电工程典型设计指导性意见的有关要求 达到扩大初步设计深度。 1.5 假定条件 1.5 假定条件 按照城市（农村）道路规划要求，具有符合相关规程要求的电缆 敷设通道。 输配电线路Spdxl.Com 专业的输电线路网站 3 第 2 章 敷设方案技术条件 第 2 章 敷设方案技术条件 2.1 电缆敷设方式分类 说明：表示方案分类号，A:直埋敷设,B:排管敷设,C:电缆沟敷设,D:隧道 敷设，E: 桥梁（桥架）敷设，F：电缆工作井;1、2 n 表示子方案号 2.1.1 电缆直埋敷设典型设计方案 电缆直埋敷设典型设计方案技术条件见表 21。 表 21 电缆直埋敷设典型设计方案技术条件一览表 方案分类 项目名称 方案分类 项目名称 A-1 A-2 A-3 1.电压等级 0.4110kV 0.4110kV 0.4110kV 2.电缆回路数和根数 1、2、3、4、5、6 根 2、3、4 根 2、3、4 根 3.电缆截面（mm 2） 14001800 3703400 4254240 14001800 3703400 4254240 14001800 3703400 4254240 4.电缆排列方式 水平排列 水平排列 水平排列 5.气象条件、运行环 境、温度情况 地温：2035 地温：2035 地温：2035 6.敷设方式断面规模 直埋土中 沟底宽：0.41.4m 电缆埋深：0.71m 埋设预制槽盒中 沟底宽：0.61m 电缆埋深：0.71m 埋设砖砌槽中 沟底宽：0.81.2m 电缆埋深：0.71m 7.接地方式情况 单芯：交叉互联或单端 接地接地 多芯：两端接地 单芯： 交叉互联或单端接地 接地 多芯：两端接地 单芯：交叉互联或单端接 地接地 多芯：两端接地 设计单位 洛阳电力设计院 长春电力设计院 长沙电力设计院 设计单位 洛阳电力设计院 长春电力设计院 长沙电力设计院 注 电缆穿越农田时的最小埋深为 1m。 输配电线路Spdxl.Com 专业的输电线路网站 4 2.1.2 电缆排管敷设典型设计方案 电缆排管敷设典型设计方案技术条件见表 22。 表 22 电缆排管敷设典型设计方案技术条件一览表 方案分类 项目名称 方案分类 项目名称 B-1 B-2 B-3 B-4 B-5 1.电压等级 0.4110kV 0.4110kV 0.4110kV 0.4110kV 0.4110kV 2.电缆回路数和 根数 13 孔（ 150mm） 23 孔（ 150mm） 33 孔（ 150mm） 14 孔（ 150mm） 24 孔（ 150mm） 34 孔（ 150mm） 44 孔（ 150mm） （采用 175mm,减一 孔） 16 孔（ 150mm） 26 孔（ 150mm） 36 孔（ 150mm） （采用 175mm,减一 孔） 18 孔（ 150mm） 28 孔（ 150mm） （采用 175mm,减一 孔） 110 孔（ 150mm） 210 孔（ 150mm） （采用 175mm,减一孔） 3.电缆截面 （mm 2） 14001 800 3703400 （425-4 240） 14001 800 3703 400 （425-4 240） 14001 800 3703 400 （425-4 240） 14001 800 3703 400 （425-4 240） 14001 800 3703400 （425-4 240） 4.电缆排列方式 （行列） 水平、三角排列 水平、三角排 列 水平、三角排 列 水平、三角排 列 水平、三角排列 5.气象条件、运 行环境、温度情 况 35 35 35 35 35 6.敷设方式断面 规模 高强度管， 管顶深： 0.7m 高强度管 管顶深： 0.7m 高强度管 管顶深： 0.7m 高强度管 管顶深： 0.7m 高强度管 管顶深： 0.7m 7.接地方式情况 单芯：交叉互联 或单端接地接 地 多芯：两端接地 单芯：交叉互 联或单端接地 接地 多芯：两端接 地 单芯：交叉互 联或单端接地 接地 多芯：两端接 地 单芯：交叉互 联或单端接地 接地 多芯：两端接 地 单芯：交叉互联 或单端接地接 地 多芯：两端接地 设计单位 长沙电力设计院 设计单位 长沙电力设计院 输配电线路Spdxl.Com 专业的输电线路网站 5 方案分类 项目名称 方案分类 项目名称 B-6 B-7 B-8 B-9 B-10 1.电压等级 0.4110kV 0.4110kV 0.4110kV 0.4110kV 0.4110kV 2.电缆回路数和 根数 13 孔（ 150mm） 23 孔（ 150mm） 33 孔（ 150mm） 14 孔（ 150mm） 24 孔（ 150mm） 34 孔（ 150mm） 44 孔（ 150mm） （采用 175mm,减一 孔） 16 孔（ 150mm） 26 孔（ 150mm） 36 孔（ 150mm） （采用 175mm,减一 孔） 18 孔（ 150mm） 28 孔（ 150mm） （采用 175mm,减一 孔） 110 孔（ 150mm） 210 孔（ 150mm） （采用 175mm,减一孔） 3.电缆截面 （mm 2） 1400180 3703400 （4254 240） 14001 80 3703 400 （4254 240） 14001 80 3703 400 （4254 240） 14001 80 3703 400 （4254 240） 1400180 3703400 （4254 240） 4.电缆排列方式 （行列） 水平、三角排列 水平、三角排 列 水平、三角排 列 水平、三角排 列 水平、三角排列 5.气象条件、运 行环境、温度情 况 35 35 35 35 35 6.敷设方式断面 规模 混凝土包封 管顶深： 0.7m 混凝土包封 管顶深： 0.7m 混凝土包封 管顶深： 0.7m 混凝土包封 管顶深： 0.7m 混凝土包封 管顶深： 0.7m 7.接地方式情况 单芯：交叉互联 或单端接地接 地 多芯：两端接地 单芯：交叉互 联或单端接地 接地 多芯：两端接 地 单芯：交叉互 联或单端接地 接地 多芯：两端接 地 单芯：交叉互 联或单端接地 接地 多芯：两端接 地 单芯：交叉互联 或单端接地接 地 多芯：两端接地 设计单位设计单位 南京电力设计院南京电力设计院 输配电线路Spdxl.Com 专业的输电线路网站 6 方案分类 项目名称 方案分类 项目名称 B-11 B-12 1.电压等级 0.4110kV 0.435kV 2.电缆回路数和根数 4-21 4-21 3.电缆截面（mm2） 14001800 3703400 （4254240） 3703400 （4254240） 4.电缆排列方式 水平、三角排列 水平、三角排列 5.气象条件、运行环境、 温度情况 35 35 6.敷设方式断面规模 非开挖拉管，专用电缆保护管 机械顶管，镀锌钢管 7.接地方式情况 单芯：交叉互联或单端接地接地 多芯：两端接地 多芯：两端接地 设计单位 杭州电力设计院 西安电力设计院 设计单位 杭州电力设计院 西安电力设计院 2.1.3 电缆沟敷设典型设计方案 电缆沟敷设典型设计方案技术条件见表 23。 表表 23 3 电缆沟敷设典型设计方案技术条件一览表 方案分类 项目名称 方案分类 项目名称 C-1 C-2 C-3 C-4 1.电压等级 0.4110kV 0.4110kV 0.4110kV 0.4110kV 2.电缆回路数和根 数 支架层数：26 支架长度：250、 350、500mm 电缆根 数：424 根 支架层数：26 支架长度：250、 350、500mm 电缆 根数：824 根 支架层数：36 支架长度： 250、 350、 500mm 电缆根数： 6 24 根 支架层数：36 支架长度：250、 350、500mm 电缆根 数：1224 根 3.电缆截面（mm 2） 14001800 3703400 （4254240） 14001800 3703400 （4254 240） 14001800 3703400 （4254240） 14001800 3703400 （4254240） 4.电缆排列方式 水平、三角排列 水平、三角排列水平、三角排列 水平、三角排列 5.气象条件、 运行环 境、温度情况 2535 2535 2535 2535 6.敷设方式断面规 模 可开启，单侧支架 沟顶深：0m 净深：0.81.8m 净宽：0.71.1m 可开启， 双侧支架 沟顶深：0m 净深：0.81.8m 净宽：1.01.7m 不可开启， 单侧支架 沟顶深：0.3m 净深：1.51.8m 净宽：0.71.1m 不可开启， 双侧支 架 沟顶深：0.3m 净深：1.51.8m 净宽：1.01.7m 输配电线路Spdxl.Com 专业的输电线路网站 7 7.接地方式情况 单芯：交叉互联或 单端接地接地 多芯：两端接地 单芯： 交叉互联或 单端接地接地 多芯：两端接地 单芯： 交叉互联或单 端接地接地 多芯：两端接地 单芯：交叉互联或 单端接地接地 多芯：两端接地 设计单位设计单位 南京电力设计院南京电力设计院 2.1.4 电缆隧道敷设典型设计方案 电缆隧道敷设典型设计方案技术条件见表 24。 表表 24 4 电缆隧道敷设典型设计方案技术条件一览表 项目名称 方案分类 D-1 D-2 1.电压等级 10110kV 10110kV 2.电缆回路数和根数 支架层数：6 支架长度：500mm 16 根 支架层数：6 支架长度：500mm 16 根 3.电缆截面（mm 2） 14001800 3703400 14001800 3703400 4.电缆排列方式 110kV 以上品字型排列，其余水平排列110kV 以上品字型排列，其余水平排列 5.气象条件、 运行环境、 温度情 况 环境温度 40 环境温度 40 6.敷设方式断面规模 明开沟道， 矩形 2.0m2.1m （双侧支架） 浅埋暗挖沟道， 马蹄形 2.0m2.3m（双侧支架） 7.接地方式情况 单芯：交叉互联或单端接地接地 多芯：两端接地 单芯：交叉互联或单端接地接地 多芯：两端接地 设计单位 北京电力设计院 设计单位 北京电力设计院 项目名称 方案分类 项目名称 方案分类 D3 D4 D5 1.电压等级 10110kV 10110kV 10110kV 2. 电缆回路数和 根数 支架层数：6 支架长度：500mm 16 根 支架层数：6 支架长度：500mm 16 根 支架层数：4、5 支架：弧形支架 16 根 3. 电缆截面 （mm2） 14001800 3703400 14001800 3703400 14001800 3703400 4. 电缆排列方式 110kV 以上品字型排 列，其余水平排列 110kV 以上品字型排 列，其余水平排列 110kV 以上品字型排 列，其余水平排列 5. 气象条件、运 行环境、温度情况 环境温度 40 环境温度 40 环境温度 40 输配电线路Spdxl.Com 专业的输电线路网站 8 项目名称 方案分类 项目名称 方案分类 D3 D4 D5 6. 敷设方式断面 规模 明开沟道，矩形 1.5m 2.1m（单侧支架） 浅埋暗挖沟道，马蹄 形 1.5m2.1m （单侧 支架） 预制水泥管， 内径 2 2.7m（双侧支架） 7. 接地方式情况 单芯：交叉互联或单端 接地接地 多芯：两端接地 单芯：交叉互联或单 端接地接地 多芯：两端接地 单芯：交叉互联或单 端接地接地 多芯：两端接地 设计单位 北京电力设计院设计单位 北京电力设计院 2.1.5 桥梁（桥架）敷设典型设计方案 桥梁（桥架）敷设典型设计方案技术条件见表 25。 表表 25 5 桥梁（桥架）敷设典型设计方案技术条件一览表 方案分类 项目名称 方案分类 项目名称 E-1 E-2 E-3 1.电压等级 0.4110kV 0.4110kV 0.4110kV 2.电缆回路数和根数 层数：1、2 电缆根数：412 根 支架层数：2、3 电缆根数：812 根 支架层数：1、2、3 电缆根数：49 根 3.电缆截面（mm 2） 14001800 3703400 （4254240） 14001800 3703400 （4254240） 14001800 3703400 （4254240） 4.电缆排列方式 水平、三角排列 水平、三角排列 水平、三角排列 5.气象条件、运行环境、 温度情况 35 35 35 6.敷设方式断面规模 顶部悬挂， 净宽：0.51.1m 保护管或槽 专用电缆桥 保护管 侧壁悬挂 保护管 7.接地方式情况 单芯：交叉互联或单端 接地接地 多芯：两端接地 单芯： 交叉互联或单端接 地接地 多芯：两端接地 单芯： 交叉互联或单端接 地接地 多芯：两端接地 设计单位 洛阳电力设计院 杭州电力设计院 西安电力设计院 设计单位 洛阳电力设计院 杭州电力设计院 西安电力设计院 2.1.6 电缆工作井典型设计方案 电缆工作井典型设计方案技术条件见表 26。 表表 26 6 电缆工作井典型设计方案技术条件一览表 输配电线路Spdxl.Com 专业的输电线路网站 9 方案分类 项目名称 方案分类 项目名称 G-1 G-2 G-3 G-4 1.电压等级 0.4110kV 0.4110kV 0.4110kV 0.4110kV 2.电缆回路数和根数 根数24 根数24 根数24 根数24 3.电缆截面（mm 2） 3703400 3703400 3703400 3703400 4.电缆排列方式 水平排列 水平排列 水平排列 水平排列 5.气象条件、运行环 境、温度情况 2535 2535 2535 2535 6.敷设方式断面规模 直线井 沟顶深： 0.3m 净 深：1.9m 净宽： 1.6， 2， 2.5m 长度：4（10kV） ， 6 （ 35kV及 以 下）,8，10m 转角井 沟顶深：0.3m 净深：1.9m 净宽：1.6，2，2.5m 长度：6（35kV 及以 下）,8，10，12m T 型井 沟顶深： 0.3m 净 深：1.9m 净宽： 1.6， 2， 2.5m 长度：6（35kV 及 以下）,8，10， 12m 十字井 沟顶深：0.3m 净深：1.9m 净宽： 1.6， 2， 2.5m 长度： 6（35kV 及 以下）,8，10，12m 7.接地方式情况 单芯：交叉互联或 单端接地接地 多芯：两端接地 接地电阻：10 单芯：交叉互联或 单端接地接地 多芯：两端接地 接地电阻：10 单芯：交叉互联或 单端接地接地 多芯：两端接地 接地电阻：10 单芯：交叉互联或 单端接地接地 多芯：两端接地 接地电阻：10 设计单位 上海电力设计院设计单位 上海电力设计院 输配电线路Spdxl.Com 专业的输电线路网站 10 第 3 章 电气部分 第 3 章 电气部分 3. 1 电缆路径选择 3. 1 电缆路径选择 电缆工程投资较大，工程隐蔽，建成后要运行几十年，如果路径 选择不当，将会给电缆运行带来一些不利影响，甚至会增加电缆故障 次数。在城市（农村）电网中，确定电缆线路路径通常应符合以下三 个原则： （1） 统一规划原则 ； （2） 安全运行原则； （3） 经济合理原则。 3.2 环境条件选择 3.2 环境条件选择 本典型设计采用的环境条件如下： 海拔高度：1000m； 最高环境温度：40； 最低环境温度：40； 日照强度：0.1W/cm 2 年平均相对湿度：80； 雷电日：40 日/年； 最大风速：35m/s； 地震裂度：7 级。 3.3 电压等级选择 3.3 电压等级选择 电缆敷设设计适用电压等级为 0.4 、10 、35、66 kV 与 110kV。 电缆的额定电压应按电缆导体与绝缘屏蔽层或金属护套之间的 额定工频电压（UO） 、任何两相线之间的额定工频电压（U ） 、任何两 输配电线路Spdxl.Com 专业的输电线路网站 11 相线之间的运行最高电压（Um）以及每一导体与绝缘屏蔽层或金属护 套之间的基准绝缘水平 BIL 选择，且应符合表 31 的规定。 表 31 电缆的额定电压值 系统中性点 有效接地 非有效接地 系统额定电压 （kV） 10 35 66 110 10 35 U0/ U 6/10 21/35 64/1108.7/15 26/35 Um 11.5 42.5 126 11.5 42.5 BIL 75 200 550 95 250 外护套冲击耐压 20 20 37.5 20 20 3.4 电缆型号及截面 3.4 电缆型号及截面 3.4.1 电缆型号及使用范围 3.4.1 电缆型号及使用范围常用的电缆型号及其使用范围见表 32。 表32 电缆型号、名称及用途表 型 号 Cu AL 名 称 适 用 范 围 YJV ZR-YJV YJLV ZR-YJLV 阻燃和非阻燃铜芯或铝芯交联 聚乙烯绝缘、聚氯乙稀护套电 力电缆 适用于室内外敷设。可经受一 定的敷设牵引。但不能承受机 械外力作用的场合 YJV22 ZR-YJV22 YJLV22 ZR-YJLV22 阻燃和非阻燃铜芯或铝芯交联 聚乙烯绝缘、聚氯乙稀护套内 钢带铠装电力电缆 适用于埋地敷设。能承受机械 外力作用。但不能承受大的拉 力 YJV32 ZR-YJV32 YJLV32 ZR-YJLV32 阻燃和非阻燃铜芯或铝芯交联 聚乙烯绝缘、聚氯乙稀护套细 金属丝铠装电力电缆 适用于水中或高落差地区。能 承受机械外力作用和相当的拉 力 YJV42 ZR-YJV42 YJLV42 ZR-YJLV42 阻燃和非阻燃铜芯或铝芯交联 聚乙烯绝缘、聚氯乙稀护套粗 金属丝铠装电力电缆 适用于水中。电缆能承受较大 的拉力 3.4.2 电力电缆导体选择 输配电线路Spdxl.Com 专业的输电线路网站 12 35kV 及以下电缆可选用铜芯或铝芯电缆，66、110kV 应优先选 用铜芯电缆。 3.4.3 电力电缆绝缘应按下列规定选择： （1）10110kV 电缆应优先选用交联聚乙烯绝缘。 （2）66、110kV 交联聚乙烯绝缘电缆应采用绝缘层与导体屏蔽和 绝缘屏蔽三层共挤干式交联工艺。 （3）0.4kV 电缆可以采用聚氯乙烯、交联聚乙烯绝缘等电缆。 3.4.4 电缆护层选择 10 110kV 电缆金属护套、铠装、外护层宜按表 33 选择。 表 33 10 110kV 电缆金属护套、铠装、外护层选择表 敷设方式 电缆类型 金属护套 加强层或铠装 外护 敷设方式 电缆类型 金属护套 加强层或铠装 外护 层层 35kV 及以 下 软铜线或铜带 直 埋 交联 66 110kV 铝或铅护套 钢带（3 芯）非磁性 金属带（单芯） 排管、隧 道、电缆 沟、竖井 交联 10 110kV 35kV 及以下软铜线 或铜带 66 110kV 铝或铅护套 桥梁 交联 10 110kV 铝护套 聚氯 乙烯 或聚 乙烯 注 （1）在电缆夹层、电缆隧道、电缆沟、电缆竖井等防火要求高的 场所宜采用阻燃外护层。 （2）有白蚁危害的场所应在非金属外护套外采用防白蚁护层。 （3）有鼠害的场所宜在外护套外添加防鼠金属铠装，或采用硬质 护层。 输配电线路Spdxl.Com 专业的输电线路网站 13 （4）有化学溶液污染的场所应按其化学成分采用相应材质的外护 层。 3.4.5 电缆截面选择 （1）电缆导体截面的选择应结合当地敷设环境，对 66kV 及以上电 缆按 JB/T 10181 计算公式计算。35kV 及以下常用电缆可根据制造厂 提供的载流量结合当地敷设环境选用校正系数计算。 （2）电缆导体最小截面的选择，应同时满足规划载流量和通过系统 最大短路电流时热稳定的要求。 （3）导体最高允许温度和敷设环境温度按表 34 选择。 表 34 导体最高允许温度（） 电缆类型 正常运行时最高允许温度 通过短路电流最高允许温度 聚氯乙烯 70 160 交联聚乙烯绝缘 90 250 3.5 电缆附件 3.5 电缆附件 3.5.1 电缆附件的额定电压以即UO /U（Um）表示，它不得低于电缆的 额定电压。 3.5.2 绝缘特性 （1）电缆附件是将各种组件、部件和材料，按照一定设计工艺， 在现场安装到电缆端部构成的，在绝缘结构上，它与电缆本体结合成 不可分割的整体。 （2）电缆附件设计时采用的每一导体与屏蔽或金属护套之间的雷 电冲击耐受电压之峰值，即基准绝缘水平 BIL。 （3）户外电缆终端的外绝缘必须满足所设置环境条件（如污秽等 级、海拔高度等）的要求，并有一个合适的泄漏比距。在一般环境条 输配电线路Spdxl.Com 专业的输电线路网站 14 件下，外绝缘的泄漏比距不应小于 25mm/kV ，并不低于架空线绝缘 子串的泄漏比距。 （4） 绝缘接头的绝缘隔离板， 应能承受所连电缆护层绝缘水平2 倍 的电压。 3.5.3 机械强度和机械保护 （1）110kV 高压电缆户外终端的机械强度应满足使用环境的风力 和地震等级的要求，并能承受与它连接的导线上 2kN 的水平拉力。 （2）直埋于土壤的接头宜加设保护盒。保护盒应作防腐处理并能 承受路面荷载的扭力。 3.5.4 电缆终端和接头装置选择 外露于空气中的电缆终端装置类型应按下列条件选择： （1）不受阳光直接照射和雨淋的室内环境应选用户内终端，受阳 光直接照射和雨淋的室外环境应选用户外终端。 （2）电缆与其他电气设备通过一段连接线相连时，应选用敞开式 终端。110kV 敞开式终端宜有以下配套部件： 1）防晕罩或屏蔽环； 2）终端与支架绝缘用的底座绝缘子。 不外露于空气中的电缆终端装置类型应按下列条件选择： （1）作为电气设备高压出线接口时应选用设备终端，如与变压器 直接连接的油浸式终端和用于中压电缆的可分离式连接器。 （2）用于 SF6 气体绝缘金属封闭组合电器直接相连时应选用 GIS 终端。 输配电线路Spdxl.Com 专业的输电线路网站 15 电缆接头装置类型的选择：电缆接头的装置类型有 8 种，在设计 时应根据接头的用途进行选择。 电缆结构型式选择如表 35 所示。 表 35 电缆结构型式选择汇总表 电 缆 绝 缘 类型 电压等级 （kV） 结构型式 结构特征 绕包式 以自粘性橡胶带为增绕绝缘 热缩式 以热缩管材现场套装，经加热收缩 冷缩式 用弹性体材料经注射硫化扩张后，内衬 螺旋状支撑物，施工时抽取支撑物收缩成型 预制式 以合成橡胶材料工厂预制现场装配 1035 模塑式 以辐照聚乙烯带现场绕包，再以模具加 热成型 绕包式 以高压自粘性乙丙橡胶带绕包，铜套管 外壳，灌注绝缘复合物 整体预制式 主要部件是橡胶预制件，预制件内径与 电缆外径要过盈配合，以确保界面间的足够压 力 交联 聚乙烯 66110 组合预制式 以预制件橡胶应力锥及预制环氧绝缘件 在现场组装并采用弹簧机械紧压 3.6 电缆防雷、接地和护层保护 3.6 电缆防雷、接地和护层保护 3.6.1 电缆线路的过电压保护 为防止电缆和电缆附件的主绝缘遭受过电压损坏， 应采取以下保 护措施： （1）露天变电站内的电缆终端，必须在站内的避雷针或避雷线保 护范围以内，以防止直雷击。 （2）电缆线路与架空线相连的一端应装设避雷器。 （3）电缆线路在下列情况下，应在两端分别装设避雷器： 1）电缆一端与架空线相连，而线路长度小于其冲击特性长度； 2）电缆两端均与架空线相连。 输配电线路Spdxl.Com 专业的输电线路网站 16 （4）电缆金属护套、铠装和电缆终端支架必须可靠接地。 3.6.2 避雷器的特性参数选择 保护电缆线路的避雷器的主要特性参数应符合下列规定： （1）冲击放电电压应低于被保护的电缆线路的绝缘水平，并留有 一定裕度。 （2）冲击电流通过避雷器时，两端子间的残压值应小于电缆线路 的绝缘水平。 （3）当雷电过电压侵袭电缆时，电缆上承受的电压为冲击放电电 压和残压，两者之间数值较大者称为保护水平Up。电缆线路的 BIL (120130)%Up。 （4）避雷器的额定电压，对于 110kV 中性点直接接地系统，额定 电压取系统最大工作线电压的 80%；对于 66kV 及以下中性点不接地 和经消弧线圈接地的系统，应分别取最大工作线电压的 110和 100 。 3.6.3 电缆护层的过电压保护 实行单端接地和交叉互联接地的单芯电缆线路， 为防止护层绝缘 遭受过电压损坏，应按规定安装金属护套或屏蔽层电压限制器。并满 足规范要求。 线路不长，感应电压能满足规范要求时，宜采取一端直接接地。 如图 31 所示。 输配电线路Spdxl.Com 专业的输电线路网站 17 图 31 一端直接接地（ED终端；NJ直通接头） 线路较长，一端直接接地不能满足规范要求时，35kV 及以上电 缆线路，水下电缆或 35kV 以上高压电缆输送容量较小的情况，可采 取在线路两端直接接地，如图 32 所示。35kV 以上高压电缆线路较 短，或利用率很低时，也可采取全接地方式。 图 32 两端直接接地（ED终端） 除上述情况外， 当线路较长时， 宜划分适当的单元设置绝缘接头， 使电缆金属护层分隔在三个区段以交叉互联接地，如图 33 所示。 每单元系统中三个分隔区段的长度宜均等。 图 33 交叉互联接地 ED终端；NJ直通接头；IJ绝缘接头 输配电线路Spdxl.Com 专业的输电线路网站 18 第 4 章 结构部分 第 4 章 结构部分 4.1 电缆敷设一般规定 4.1 电缆敷设一般规定 4.1.1 电缆允许最小弯曲半径应符合表 41 的规定。 表 41 电缆允许最小弯曲半径 电缆类别 3 芯 单芯 66kV 15D 20D 交联聚乙烯绝缘电力电缆 35kV 10D 12D 聚氯乙烯绝缘电力电缆 0.4kV 10D 10D 自容式充油电缆 20D 注 表中 D 为电缆外径。 4.1.2 不同敷设方式的电缆根数宜按表 42。 表 42 不同敷设方式的电缆根数 敷设方式 电缆根数 直埋 6 根及以下 排管 21 根及以下 电缆沟 24 根及以下 电缆隧道 16 根及以上 桥梁（桥架） 12 根及以下 4.2.直埋敷设方式 4.2.直埋敷设方式 4.2.1 电缆直埋敷设方式及规模： 电缆直埋敷设方式分为以下三种子模块： A1：直埋于土中； 沟底宽：0.41.4m； 电缆埋深：0.7m1m； 电缆根数：16 根。 A2:埋设于预制槽盒中； 沟底宽：0.61m； 输配电线路Spdxl.Com 专业的输电线路网站 19 电缆埋深：0.71m； 电缆根数：24 根。 A3:埋设于砖砌槽中； 沟底宽：0.81.2m； 电缆埋深：0.71m； 电缆根数：24 根。 4.2.2 电缆直埋敷设方式要求： （1）电缆应敷设在壕沟内，沿电缆全长的上、下紧邻侧铺以厚度 不少于 100mm 的软土或砂石。 （2）沿电缆全长应覆盖宽度不小于电缆两侧各 50mm 的保护板，保 护板宜用混凝土制作。 （3）沿电缆全长可在保护板上层铺以醒目的警示带。 （4）沿电缆路径的直线间隔约 100m、转弯处或接头部位，应竖 立明显的方位标志或标桩。 4.2.3 直埋敷设电缆的接头要求： （1）接头与邻近电缆的净距，不得小于 0.25m。 （2）并列电缆的接头位置宜互相错开，且不小于 0.5m 的净距。 （3）斜坡地形处的接头安置，应呈水平状。在路口处、管线交叉 处不应放置接头。 （4）对重要回路的电缆接头，宜在其两侧约 1000mm 开始的局部 段，按留有备用量方式敷设电缆。 （5）接头应配备保护盒，以承受机械力。 想在职场和商战中如鱼得水吗? 想在职场和商战中如鱼得水吗? 超过 12 万笔 超过 12 万笔 管理资料下载管理资料下载 企业管理资料、管理制度、管理表格、推行方 案、视频教材、行业报告、创业计划、学习课 件、英语教材、商务资源、企业信息化方案 (SAP,CRM,ERP.)、培训教材、演示演示文稿、 咨询报告、 电子书籍、 企划方案、 投资金融. 提升管理能力的快捷方式 大量管理资 料下载 您好: 资料搜索网-庆祝突破百万名会员, 加入金牌会员空前优惠, 管理光盘赠送! 12 万笔资料下载! 请把握时机加入 谢谢 中国最大的资料库下载 管理资料光盘 珍贵经典的管理资料, 至少节省您 5 年时间 经理人光盘 美容行业大全光盘 模具经理大全光盘 电子电路电子书大全( PCB 行业光盘大全 连锁行业光盘大全 英语学习光盘(三) 制鞋行业光盘大全 英语学习光盘(二) 现场班组长管理大全光盘 设备管理大全光盘 电信行业大全光盘 WM5 软件及电子小说大全光盘 财务课程教材学习光盘 工程管理光盘 室内设计装修光盘 采购经理大全光盘 行业光盘 分类光盘 实用工具光盘 学习光盘 GPS 软件大全 A-手机用 儿童学习光盘大全 GPS 软件大全 A-PPC 用 英语学习光盘(一) 家电行业管理大全 酒店行业管理大全 服装企业管理大全 物流企业管理大全 房地产企业管理大全 汽车维修大全光盘 财务经理大全光盘 生产经理大全光盘 品质经理大全光盘 管理制度大全光盘 管理表格大全光盘 人力資源經理大全光盘 营销經理大全
