屋面卷材防水施工技术交底记录模板.doc

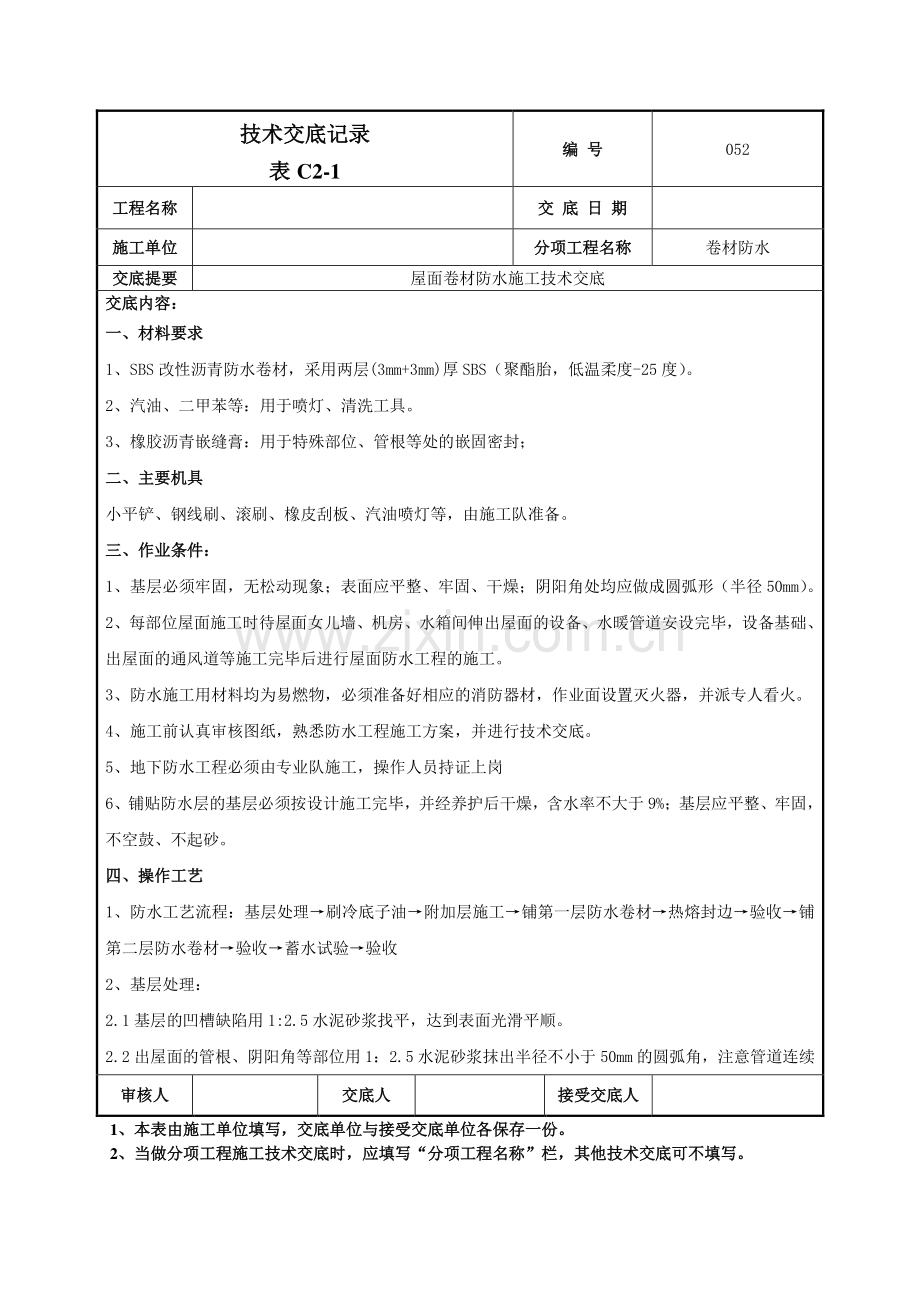

技术交底记录技术交底记录 表表 C2-1 编编 号号 052 工程名称工程名称 交交 底底 日日 期期 施工单位施工单位 分项工程名称分项工程名称 卷材防水 交底提要交底提要 屋面卷材防水施工技术交底 交底内容：交底内容：一、一、材料要求材料要求 1、SBS 改性沥青防水卷材，采用两层(3mm+3mm)厚 SBS（聚酯胎，低温柔度-25 度）。2、汽油、二甲苯等：用于喷灯、清洗工具。3、橡胶沥青嵌缝膏：用于特殊部位、管根等处的嵌固密封；二、主要机具二、主要机具 小平铲、钢线刷、滚刷、橡皮刮板、汽油喷灯等，由施工队准备。三、作业条件：三、作业条件：1、基层必须牢固，无松动现象；表面应平整、牢固、干燥；阴阳角处均应做成圆弧形（半径 50mm）。2、每部位屋面施工时待屋面女儿墙、机房、水箱间伸出屋面的设备、水暖管道安设完毕，设备基础、出屋面的通风道等施工完毕后进行屋面防水工程的施工。3、防水施工用材料均为易燃物，必须准备好相应的消防器材，作业面设置灭火器，并派专人看火。4、施工前认真审核图纸，熟悉防水工程施工方案，并进行技术交底。5、地下防水工程必须由专业队施工，操作人员持证上岗 6、铺贴防水层的基层必须按设计施工完毕，并经养护后干燥，含水率不大于 9%；基层应平整、牢固，不空鼓、不起砂。四、操作工艺四、操作工艺 1、防水工艺流程：基层处理刷冷底子油附加层施工铺第一层防水卷材热熔封边验收铺第二层防水卷材验收蓄水试验验收 2、基层处理：2.1 基层的凹槽缺陷用 1:2.5 水泥砂浆找平，达到表面光滑平顺。2.2 出屋面的管根、阴阳角等部位用 1：2.5 水泥砂浆抹出半径不小于 50mm 的圆弧角，注意管道连续 审核人审核人 交底人交底人 接受交底人接受交底人 1、本表由施工单位填写，交底单位与接受交底单位各保存一份。本表由施工单位填写，交底单位与接受交底单位各保存一份。2、当做分项工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录技术交底记录 表表 C2-1 编编 号号 052 工程名称工程名称 交交 底底 日日 期期 施工单位施工单位 分项工程名称分项工程名称 卷材防水 交底提要交底提要 屋面卷材防水施工技术交底 交底内容：交底内容：集中处，管与管之间的管根也要处理到位，防止遗漏。2.3 铺贴卷材前将基层表面的突起物、砂浆、疙瘩等杂物清除，把尘土清理干净。基层干燥，含水率不大于 9%，检测方法：将 1m*1m 见方的同质卷材平铺在防水基层上，在中午太阳直射 3 小时后掀开，基层覆盖部位与卷材上未见水印即可做防水层施工。3、刷冷底子油：冷底子油均匀涂刷一遍，要求涂刷均匀一致，不得漏涂。冷底子油干燥后方可进行下道工序。4、弹红粉线：按卷材宽幅拉通线将卷材敷设基准线弹出。5、附加层施工：所有的阴阳角、套管管根、突出屋面的烟风道、雨水口、水落管、预埋件等处必须有附加层，附加层宽度不小于 500mm，两边均匀搭接 250mm，要求进行满粘；出屋面的管道根部直径600mm 范围内两边均匀搭接 300mm，要求进行满粘；附加层宽度直径在由三个面组成的阴角、底板外侧立本在与平面交接处阴角、以及防水容易被从外侧损坏的地方，还需在防水外面加第二层附加保护层。附加层必须经项目质检员验收合格后方可进入下道工序，如下图。不小于阴角的第一层油毡铺贴法阴角的第二层油毡铺贴法阳角的第一层油毡铺贴法1：1-转折处油毡加固层2-角部加固层3-找平层4-油毡说明:2：在立面和底面的转角处，油毡的接缝应留在底面上，距墙根不小于600mm。B为卷材幅宽 审核人审核人 交底人交底人 接受交底人接受交底人 1、本表由施工单位填写，交底单位与接受交底单位各保存一份。、本表由施工单位填写，交底单位与接受交底单位各保存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录技术交底记录 表表 C2-1 编编 号号 052 工程名称工程名称 交交 底底 日日 期期 施工单位施工单位 分项工程名称分项工程名称 卷材防水 交底提要交底提要 屋面卷材防水施工技术交底 交底内容：交底内容：6、屋面防水卷材基层分格缝内用嵌缝油膏填嵌均匀严密。7、卷材与卷材之间的粘贴采用满粘法，不得空鼓。搭接宽度：长边搭接不小于 100mm，短边搭接不小于 150mm。相邻防水卷材搭接接头相互错开 1/3L（L 为防水卷材宽度）；平行于屋脊的搭接缝顺流水方向搭接，垂直于屋脊的搭接缝顺主导风向搭接，如下图所示。8、铺第一层防水卷材：铺设沿着屋脊的方向铺设，屋面采用满粘法施工，不得空鼓。材料采用两面覆膜的 SBS 卷材。施工时卷材沿着屋脊方向铺设。施工时先弹基准线，施工时卷材沿着屋脊方向铺设，将卷材按弹线展开比齐，先从一头卷 2-3 米，用喷灯加热基层与卷材，等表面发黑发亮出现熔融层，迅速扒卷粘接，边部挤出少量熔融物，定位后，再卷起另一端，如前述方法粘接。8.1 铺贴顺序为先平面，后立面，平立面处交叉搭接，接缝留在底平面上距立面不小于 600mm 处。将防水卷材按铺贴长度进行裁剪并卷好备用，操作时将已卷好的卷材，用30 的管穿入卷心，卷材端头与起点比齐，点燃汽油喷灯或专用火焰喷枪，加热基层与卷材交接处，喷枪距加热面保持 300-500mm左右的距离，往返喷烤、观察当卷材沥青刚刚熔化时，手扶管心两端向前缓缓滚动铺设，要求用力均 审核人审核人 交底人交底人 接受交底人接受交底人 1、本表由施工单位填写，交底单位与接受交底单位各保存一份。、本表由施工单位填写，交底单位与接受交底单位各保存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。10001501501001000100100错开长度500长边搭接顺流水方向短边搭接屋面防水卷材粘接示意图技术交底记录技术交底记录 表表 C2-1 编编 号号 052 工程名称工程名称 交交 底底 日日 期期 施工单位施工单位 分项工程名称分项工程名称 卷材防水 交底提要交底提要 屋面卷材防水施工技术交底 交底内容：交底内容：匀，铺设压边宽度应掌握好。8.2 热熔封边：卷材接缝处用喷枪加热，压合至边缘挤出沥青粘牢。卷材末端收头用水泥钉固定在女儿墙上，后用橡胶沥青嵌缝膏嵌固填实。如下图所示。8.3 验收：施工队自检合格后报项目质检员验收，合格后报监理验收，填写隐蔽工程验收记录并签字 9、铺贴第二层卷材防水：采用满粘法施工，材料采用 3mmSBS 改性沥青防水卷材。上下两层卷材不得垂直粘贴，两层卷材间必须满贴，热熔施工时压出空气，防止空鼓，封边密实。长边搭接为 100mm，短边搭接为 150mm，上下层搭接相互错开 350mm。9.1 验收：施工队自检合格后报项目质检员验收，合格后报监理验收，填写隐蔽工程验收记录并签字。10、细部构造 10.1 卷材防水层由屋面翻上至女儿墙下部（防水层至收头部位高度不小于 250mm），卷材收头用水泥 审核人审核人 交底人交底人 接受交底人接受交底人 1、本表由施工单位填写，交底单位与接受交底单位各保存一份。、本表由施工单位填写，交底单位与接受交底单位各保存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。防水处理 密封材料附加层木泥钉卷材防水 屋面女儿墙泛水收头做法 技术交底记录技术交底记录 表表 C2-1 编编 号号 052 工程名称工程名称 交交 底底 日日 期期 施工单位施工单位 分项工程名称分项工程名称 卷材防水 交底提要交底提要 屋面卷材防水施工技术交底 交底内容：交底内容：钉固定，并用密封材料封严.10.2 铺贴泛水处的卷材采取满贴法。10.3 混凝土墙上的卷材收头采取金属压条钉压，并用密封材料封严。10.4 防水层贴入水落口杯内不小于 100mm。10.5 水落口周围 500mm 内的坡度不小于 5，并采用密封材料嵌密。10.6 水落口杯与基层接触处留宽 20mm、深 20mm 凹槽，并嵌填密封材料。10.7 伸出屋面管道的防水构造符合下列要求：10.7.1 管道根部直径 500mm 范围内，找平层抹出高度不小于 30mm 的圆台。10.7.2 管道周围与找平层预留 20mmx20mm 的凹槽，并用密封材料嵌填严密。10.7.3 管道根部四周增设附加层，宽度和高度均不小于 300mm。10.7.4 管道上的防水层收头处用金属箍紧固，并用密封材料封严。见下页详图：审核人审核人 交底人交底人 接受交底人接受交底人 1、本表由施工单位填写，交底单位与接受交底单位各保存一份。、本表由施工单位填写，交底单位与接受交底单位各保存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。内5找坡屋面水落口示意图密封材料附加层3厚卷材防水水落口技术交底记录技术交底记录 表表 C2-1 编编 号号 052 工程名称工程名称 交交 底底 日日 期期 施工单位施工单位 分项工程名称分项工程名称 卷材防水 交底提要交底提要 屋面卷材防水施工技术交底 交底内容：交底内容：10.8 雨水口出入口细部构造：10.8.1 防水层深入水落口内不小于 10cm。10.8.2 水落口周围 500mm 范围内坡度不小于 5，并采用防水涂料（单组分聚氨酯）或封闭材料涂封，厚度不小于 2mm。五五、关键工序及特殊工序控制措施、关键工序及特殊工序控制措施 附加层施工：所有的阴阳角、套管管根、预埋件处必须有附加层。附加层宽度不小于 500mm，两边均匀搭接 250mm，在由三个面组成的阴角、底板外侧立在与平面交接处阴角、以及防水容易被从外侧损坏的地方，还需在防水外面加第三层附加保护层。六、卷材防水层施工质量标准六、卷材防水层施工质量标准 1、主控项目 1.1 改性沥青 SBS 防水卷材和胶粘剂的规格、性能、配合比必须符合规范要求，有合格的出厂证明、检验报告等。1.2 卷材防水层及其转角处、落水口、烟风道、泛水等细部做法，必须符合设计要求和施工验收规范 审核人审核人 交底人交底人 接受交底人接受交底人 1、本表由施工单位填写，交底单位与接受交底单位各保存一份。、本表由施工单位填写，交底单位与接受交底单位各保存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。25030附加层金属箍密封材料 伸出屋面管道卷材防水层技术交底记录技术交底记录 表表 C2-1 编编 号号 052 工程名称工程名称 交交 底底 日日 期期 施工单位施工单位 分项工程名称分项工程名称 卷材防水 交底提要交底提要 屋面卷材防水施工技术交底 交底内容：交底内容：的规定。1.3 防水层严禁有破损和渗漏现象发生。2、一般项目 2.1 卷材防水层的基层平整，基层洁净、平整，无空鼓、松动、起砂和脱皮现象；基层阴阳角成弧形或钝角。2.2 卷材防水层的搭接缝粘接牢固，密封严密，不得有损伤、皱折、翘边和鼓泡等缺陷。2.3 卷材防水层的保护层与防水层粘结牢固，结合紧密，厚度均匀一致。2.4 防水卷材铺贴附加层的宽度符合规范要求；分层的接头搭接宽度符合规范的规定，接头嵌填牢固。2.5 卷材搭接宽度的允许误差为-10mm。七七、防水施工成品保护措施防水施工成品保护措施 1、卷材防水层铺贴完毕后，及时做好保护层（40mm 厚 C20 细石砼），防止结构施工碰损防水层。2、材平面防水层施工，不得在防水层上放置材料及作为施工运输车道。3、防水保护层未施工前,严禁任何穿带钉子鞋的人员进入施工现场,以免破坏防水层。4、冷底子油未干透之前，禁止任何闲杂人员进入现场，由项目工长（向茂盛）负责。5、浇注砼保护层时，所用的手推车等直接接触防水层的铁件，必须用橡胶垫包扎牢固，避免破坏防水层。一旦发现破损，立即进行返修，否则不得进行保护层施工。八八、防水施工应注意的质量问题防水施工应注意的质量问题 1、卷材搭接不良：接头搭接形式以及长边、短边的搭接宽度偏小，接头处的粘结不密实，接槎损坏、空鼓；施工操作中应按程序弹标准线，使与卷材规格相符，操作中齐线铺贴，使卷材搭接长边不小于100mm，短边不小于 150mm。审核人审核人 交底人交底人 接受交底人接受交底人 1、本表由施工单位填写，交底单位与接受交底单位各保存一份。、本表由施工单位填写，交底单位与接受交底单位各保存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录技术交底记录 表表 C2-1 编编 号号 052 工程名称工程名称 交交 底底 日日 期期 施工单位施工单位 分项工程名称分项工程名称 卷材防水 交底提要交底提要 屋面卷材防水施工技术交底 交底内容：交底内容：2、空鼓：铺贴卷材的基层潮湿，不平整、不干净，产生基层与卷材间窝气、空鼓；铺设时排气不彻底，窝住空气，也可使卷材间空鼓。施工时基层应干燥，卷材铺设应均匀压实。3、管根处粘贴不良：清理不干净、裁剪卷材与根部形状不符、压边不实造成粘贴不良；施工时清理应彻底干净，注意操作，应将卷材压实，不得有张嘴、翘边、折皱等现象。4、渗漏：转角、管根、变形缝处不易操作而渗漏。施工时附加层应仔细操作；保护好接茬卷材，搭接应满足宽度要求，保证特殊部位的施工质量。九九、防水施工安全措施、防水施工安全措施 1、施工现场严禁烟火，且必须备有消防器材。2、操作人员戴安全帽、穿工作服、工作鞋进入施工场地。3、防水涂刷施工时，操作人员应带必要的防护措施，如：眼镜、手套等保证安全施工。4、如果施工时，浆液碰上皮肤，先用大量肥皂水冲洗，洗净后敷上油酯膏即可。5、施工中要避免浆液溅入眼中。若溅入时，用湿润的脱脂棉浆液蘸出后用清水冲洗，并立即请眼科医生治疗。6、施工过程中使用过的工具及设备，须及时用二甲苯冲洗便于下次使用。7、产品保存时要密封、防潮。存放时保持通风、干燥，防止日光照射，并远离热源、火源，存放最佳温度为 10-30 摄氏度。8、施工现场必须保证通风良好，防止因防水材料挥发而发生中毒事件。十十、防水施工环保措施、防水施工环保措施 1、防水材料以及防水施工所用的稀料、汽油等易燃、易爆品必须设专门的库房保管，库房内严禁人员住宿，库房远离生活区，要求室内温度不宜过高，通风良好，悬挂“严禁烟火”的警示牌，并配备 审核人审核人 交底人交底人 接受交底人接受交底人 1、本表由施工单位填写，交底单位与接受交底单位各保存一份。、本表由施工单位填写，交底单位与接受交底单位各保存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底可不填写。技术交底记录技术交底记录 表表 C2-1 编编 号号 052 工程名称工程名称 交交 底底 日日 期期 施工单位施工单位 分项工程名称分项工程名称 卷材防水 交底提要交底提要 屋面卷材防水施工技术交底 交底内容：交底内容：足够数量的灭火器等消防设备。2、搬运防水材料、稀料和汽油等要轻拿轻放，严禁扔放，避免摔坏包装罐体造成泄露。3 防水材料、稀料和汽油在堆放时要求码放整齐，按类堆放，堆放高度不宜超过三层，避免最底部的包装罐受压破裂，造成外溢。4、防水操作人员进场严禁携带火种，严禁在施工现场吸烟或进行其他明火作业。5、防水施工过程中的废弃物严禁随意丢弃，必须统一交到垃圾站（有毒有害不可回收）进行处理。审核人审核人 交底人交底人 接受交底人接受交底人 1、本表由施工单位填写，交底单位与接受交底单位各保存一份。、本表由施工单位填写，交底单位与接受交底单位各保存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。卷材宽短边搭接100图1-3-1长边搭接1001500
