安徽省回弹检测泵送砼-DB34-T5012-2015.doc

(完整word)安徽省回弹检测泵送砼 DB34-T5012-2015
DB 34
安 徽 省 地 方 标 准

DB34/T5012-2015

回弹法检测泵送混凝土抗压强度
技术规程
Technical specification for inspection of pumped concrete
compressive strength by rebound method

（报批稿）

2015年1年28日发布 2015年4月1日实施

安徽省住房和城乡建设厅
安徽省质量技术监督局 联合发布

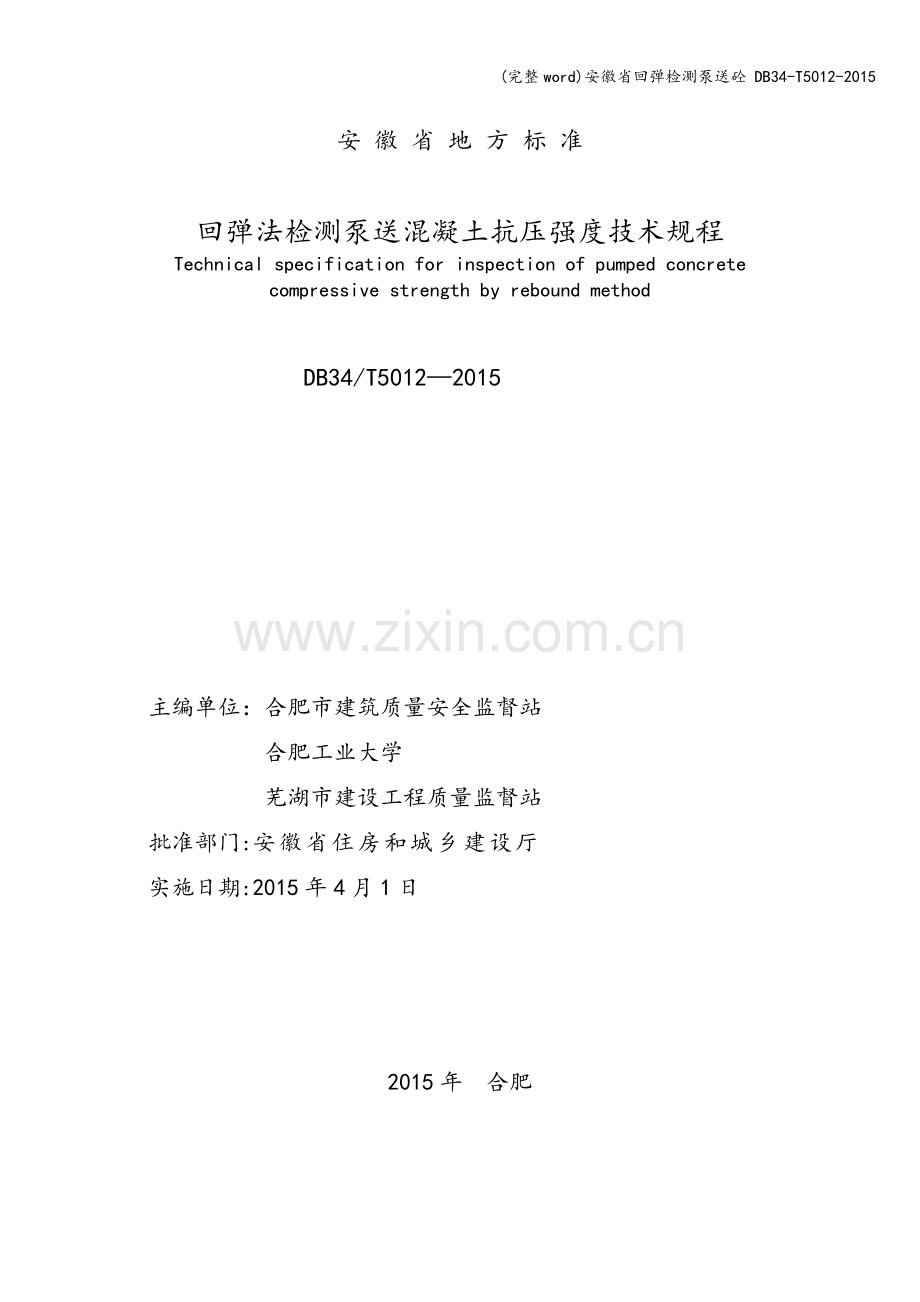

安 徽 省 地 方 标 准

回弹法检测泵送混凝土抗压强度技术规程
Technical specification for inspection of pumped concrete
compressive strength by rebound method

DB34/T5012—2015

主编单位：合肥市建筑质量安全监督站
合肥工业大学
芜湖市建设工程质量监督站
批准部门:安徽省住房和城乡建设厅
实施日期:2015年4月1日

2015年 合肥

前 言

根据安徽省住房和城乡建设厅下达的《2013年度安徽省工程建设地方标准及标准设计图集制(修）订计划》(建标 ［2013] 56号） 文件要求，规程编制组经深入调查研究，总结安徽省回弹法检测泵送混凝土抗压强度的实践经验，参考了国内有关技术标准， 针对安徽省现有的地方材料并结合安徽省泵送混凝土生产与施工现状，通过大量的试验研究和广泛的征求意见，编制本规程。
本规程共分8章4个附录，主要技术内容包括：1.总则；2。术语和符号；3.回弹仪；4.检测技术；5.回弹值计算；6.测强曲线；7。混凝土强度的推定；8检测报告.
本规程由安徽省住房和城乡建设厅负责管理，由合肥市建筑质量安全监督站负责具体技术内容的解释。为不断完善本规程，请有关单位在执行过程中，注意总结经验、积累资料，随时将意见或建议反馈给合肥市建筑质量安全监督站（地址：合肥市霍邱路182号 ；邮编：230001;电话：[phone] ，Email： hfzjlxd@）。
本 规 程 主 编 单 位：合肥市建筑质量安全监督站
合肥工业大学
芜湖市建设工程质量监督站
本 规 程 参 编 单 位:合肥工大共达检测试验有限责任公司
芜湖市建昌工程质量检测中心有限公司
合肥市建设工程监测中心有限责任公司
安徽省建筑工程质量监督检测站
安徽省建筑工程质量第二监督检测站
安徽建筑大学
安徽省建设工程测试研究院有限责任公司
安徽省建筑业协会混凝土分会
合肥市天成混凝土有限公司
合肥市常宏混凝土有限公司
合肥市日月混凝土有限公司
合肥天柱包河特种混凝土有限公司
安徽省双龙混凝土有限公司
合肥市烟墩新型建材有限公司
合肥市市政工程集团有限公司混凝土搅拌站
黄山中汇实业有限公司
芜湖恒固混凝土材料有限公司
芜湖中业建材有限公司
安徽新联商品混凝土有限公司
蚌埠市宝运商品混凝土有限公司
淮北金辉混凝土有限公司
山东乐陵回弹仪厂
本规程主要起草人员: 曾新云 詹炳根 周爱东 朱广韧 刘晓东 马 滨 完海鹰翟红侠 刘 刚 朱家国 汪其兵 李志标 沈 骥 袁自运杨德云 汪毅明 王 非 赵贵生 张亚明 戴 然 杨 智
傅 剑 王显红 谭 奇 任 海 左 俊 李红波 周 静
许祚文 蒋昌华 陆 春 刘金保 计海霞
本规程主要审查人员： 文恒武 张仁瑜 刘加平 孙道胜 崔士起 童兴寿 崔徳密 邹道金 廖绍锋
目 次
1 总 则 1
2 术语和符号 2
2.1 术语 2
2。2 符号 2
3 回弹仪 4
3.1 技术要求 4
3.2 检定、率定 4
3。3 保养 5
4 检测技术 6
4。1 一般规定 6
4.2 回弹值测量 8
4.3 碳化深度值测量 8
5 回弹值计算 9
6 测强曲线 10
7 混凝土强度的推定 12
8 检测报告 14
附录A 抗压强度为(10。0～60。0）MPa的测区混凝土强度换算表 15
附录B 抗压强度为（60.2～90。0）MPa的测区混凝土强度换算表 20
附录C 非水平方向检测时的回弹值修正值 25
附录D 回弹法检测混凝土强度报告 26
本规程用词说明 27
引用标准名录 28
附：条文说明 29

6

1 总 则
1。0.1 为统一规范泵送混凝土抗压强度的检测技术,提高检测精度，保证工程结构检测结果的可靠性,制定本规程。
1。0.2 本规程适用于泵送混凝土的抗压强度（以下简称混凝土强度)的检测；不适用于表层与内部质量有明显差异或内部存在缺陷的混凝土强度的检测。
1。0.3 当具有钻芯试件或同条件的标准试块作技术校核时，可按本规程对600d以上龄期混凝土强度进行检测和推定。
1。0。4 凡使用回弹仪进行混凝土强度检测的人员，应通过专业培训，并持证上岗.
1.0。5 采用本规程检测和推定混凝土强度时，除应符合本规程外，尚应符合国家、行业和安徽省现行有关标准的规定.

2 术语和符号
2.1 术 语
2。1。1 回弹法 rebound method
通过检测构件混凝土的回弹值和碳化深度值来推定结构或构件混凝土强度的方法。
2.1.2 构件 member
按照检测要求确定的各层轴线与轴线间的梁、板、柱、墙等混凝土结构单元或按照同一成型工艺制作的一个混凝土结构单体。
2.1。3 测区 testing zone
按检测方法要求布置的具有一个或若干个测点的区域。
2。1.4 测点 testing point
在测区内，取得检测数据的一个检测点。
2.1.5 测区混凝土强度换算值 conversion value of concrete compressive strength of testing zone
由测区的平均回弹值和碳化深度值通过测强曲线或测区强度换算表所得的该测区现龄期混凝土强度值。
2。1.6 混凝土强度推定值 estimation value of strength for concrete
测区混凝土强度换算值总体分布中保证率为95%的结构或构件现龄期混凝土强度值。
2。1。7 泵送混凝土 pumped concrete
可满足通过泵压作用沿输送管道进行浇筑的混凝土。
2。2 符 号
——测区的平均碳化深度值.
—-测区混凝土强度换算值。
——芯样试件混凝土强度平均值。
——同条件立方体试块混凝土强度平均值。
—-对应于钻芯部位或同条件试块回弹测区混凝土强度换算值的平均值。
-— 第i个混凝土芯样试件的强度值。
-—第i个混凝土立方体试块的抗压强度。
—-修正前第i个测区的混凝土强度换算值。
——修正后第i个测区的混凝土强度换算值。
——构件中测区混凝土强度换算值的最小值。
——构件混凝土强度推定值.
-—测区混凝土强度换算值的平均值。
—-构件测区混凝土强度换算值的标准差。
——测区第i个测点的回弹值。
——测区或试块的平均回弹值。
—-非水平方向检测时，测区的平均回弹值。
——非水平方向检测时，测区的回弹值修正值。
——测区混凝土强度修正量。

3 回弹仪
3.1 技术要求
3。1.1 回弹仪可为数字式的，也可为指针直读式的。
3.1.2 回弹仪应具有产品合格证及计量检定证书，回弹仪的明显位置上应标注名称、型号、制造厂名(或商标)、出厂编号等。
3.1。3 中型回弹仪用于检测抗压强度为（10。0～60.0)MPa的泵送混凝土；重型回弹仪用于检测抗压强度为(60。0～90。0）MPa的泵送混凝土。
3。1.4 回弹仪除应符合《回弹仪》GB/T 9138的规定外,尚应符合下列规定：
1 水平弹击时，在弹击锤脱钩瞬间,中型回弹仪的标称能量应为2。207J,重型回弹仪的标称能量应为5。5J；
2 在弹击锤与弹击杆碰撞的瞬间，弹击拉簧应处于自由状态，且弹击锤起跳点应位于指针指示刻度尺上的“0”处；
3 在洛氏硬度HRC为60±2的钢砧上，中型回弹仪的率定值应为80±2；重型回弹仪的率定值应为83±2。
4 数字式回弹仪应带有指针直读示值系统；数字显示的回弹值与指针直读示值相差不应超过1。
3。1.5 回弹仪使用时的环境温度应为(－4～40）℃。
3。2 检定、率定
3.2.1 遇有下列情况之一时，回弹仪应送法定计量检定机构按《回弹仪检定规程》JJG 817进行检定：
1 新回弹仪启用前;
2 超过检定有效期限；
3 数字式回弹仪数字显示的回弹值与指针直读示值相差大于1；
4 更换零件和检修后；
5 尾盖螺丝松动或调整后；
6 遭受严重撞击或其他损害。
3.2.2 遇有下列情况之一时,回弹仪应在钢砧上进行率定：
1 回弹仪在检测项目执行之前和之后;
2 测试过程中回弹值异常。
3.2。3 回弹仪的率定试验应符合下列规定：
1 率定试验应在室温为(5～35)℃的条件下进行；
2 钢砧表面应干燥、清洁,并应稳固地平放在坚实的地坪上；
3 率定试验应分四个方向进行，回弹仪弹击杆应分3次旋转，每次旋转90度；
4 率定值应取连续向下弹击三次的稳定回弹值的平均值。
3.2.4 回弹仪率定试验所用的钢砧应每2年送授权计量检定机构检定或校准.
3.3 保养
3。3.1 回弹仪每次使用完毕后，应使弹击杆伸出机壳,并清除弹击杆、杆前端球面以及刻度尺表面和外壳上的污垢、尘土。回弹仪不用时，应将弹击杆压入机壳内，经弹击后按下按钮，锁住机芯，然后装入仪器箱。仪器箱应平放在干燥阴凉处。
3.3.2 当回弹仪出现下列情况之一时,应拆开保养：
1 回弹仪弹击超过2000次；
2 率定值不合格；
3 对回弹值有异议。
3。3.3 回弹仪拆开保养应按下列步骤进行：
1 将弹击锤脱钩,取出机芯，然后卸下弹击杆，取出里面的缓冲压簧、弹击锤、弹击拉簧和拉簧座。
2 清洁机芯各零部件，应重点清理中心导杆、弹击锤和弹击杆的内孔及冲击面.
3 清理机壳内壁,卸下刻度尺，检查指针,其摩擦力应为（0.5～0。8）N。
4 不得旋转尾盖上已定位紧固的调零螺丝，不得自制或更换零部件。
5 组装仪器后，按本规程第3。2.3条的规定进行率定。
6 对于数字式回弹仪，还应按产品要求的维护程序进行维护。
3.3。4 数字式回弹仪长期不用时,应取出电池。

4 检测技术
4。1 一般规定
4。1.1 采用回弹法检测混凝土强度前，宜收集下列有关资料:
1 工程名称及建设、设计、施工、监理和混凝土生产单位；
2 构件名称和部位、外形尺寸、数量及混凝土设计强度等级；
3 水泥、外加剂、掺合料品种，混凝土配合比和混凝土试块检验报告等；
4 施工工艺，模板类别、混凝土浇筑及养护情况等；
5 必要的设计图纸和施工记录；
6 结构及现状；
7 检测原因。
4。1。2 选择回弹仪时，应分别使用中型回弹仪、重型回弹仪进行部分构件的试测，并根据本规程附录A、附录B估算混凝土的强度范围。当强度推定值不大于60.0MPa时，采用中型回弹仪，当强度推定值大于60.0MPa时,采用重型回弹仪。
4.1。3 混凝土强度检测可采用下列两种方式进行：
1 单个构件检测：适用于单个构件的检测。
2 批量检测：适用于混凝土生产工艺、设计强度等级相同,原材料、配合比、养护条件基本一致且龄期相近的同类结构或构件。
4.1.4 按批量检测时，应随机抽取有代表性的构件，抽样构件数量应满足下列规定：
1 当混凝土试块不合格或试块不能代表构件的混凝土质量或工程出现混凝土质量事故时,抽检数量不得少于同批构件总数的30％且不得少于10件。
2 当仅对结构或构件混凝土进行强度普查或验证时，抽样构件数量可按《混凝土结构现场检测技术标准》GB/T50784的规定进行，且抽取的构件总数不得少于同批构件总数的5％.
4.1.5 按单个构件检测时，构件检测应符合下列规定：
1 在构件上均匀布置测区，每个构件上的测区数不应少于10个。当受检构件数量大于30个且不需提供单个构件强度推定值，或者受检构件检测面一方向尺寸不大于4.5m且另一方向尺寸不大于0。3m时，每个构件的测区数量可适当减少，但不应少于5个.
2 相邻两测区的间距不应大于2m，测区离构件端部或施工缝边缘的距离不宜大于0.5m，且不宜小于0。2m.
3 测区应布置在构件混凝土浇筑方向的侧面。采用中型回弹仪时，测区宜布置在能使回弹仪处于水平方向进行检测，当不能满足这一要求时，也可使回弹仪处于非水平方向检测混凝土浇筑侧面。采用重型回弹仪时,测区应布置在能使回弹仪处于水平方向的混凝土浇筑侧面。
4 测区宜布置在构件的两个对称的可测面上，当不能布置在对称的可测面上时,也可布置在同一可测面上,且应均匀分布.在构件的重要部位及薄弱部位应布置测区，并应避开预埋件。
5 测区尺寸宜为240mm×240mm，测区的面积不宜大于0.06m2。
6 测区表面应为混凝土原浆面，并应干燥、清洁、平整,不应有接缝、饰面层、疏松层、浮浆、油垢以及蜂窝、麻面；表面不平处可用砂轮适度打磨,并擦净残留粉尘.
7 对于弹击时产生颤动的薄壁、小型构件，应进行固定。
4.1.6 测区应标有清晰的编号，并宜在检测时记录测区位置和外观质量情况.
4。1。7 当检测条件与本规程第6.1.1条的适用条件有差异时,可采用在构件上钻取的混凝土芯样或同条件试块对测区混凝土强度换算值进行修正。
对同一强度等级混凝土芯样修正时,芯样公称直径宜为100mm,高径比应为1，芯样数量不应少于6个。芯样应在测区内钻取，每个芯样应只加工成一个试件。
对同一强度等级混凝土同条件试块修正时，试块边长应为150mm，试块数量不应少于6个。计算时，测区混凝土强度修正量及测区混凝土强度换算值的修正应符合下列规定：
1 修正量应按下列公式计算：
(4.1.7-1）
（4。1。7-2）
（4.1。7—3）
(4。1。7—4)
(4。1。7—5）
式中：—-测区混凝土强度修正量(MPa）， 精确到0.1MPa；
-—芯样试件混凝土强度平均值(MPa），精确到0.1MPa；
——150mm同条件立方体试块混凝土强度平均值(MPa），精确到0。1MPa；
--对应于钻芯部位或同条件立方体试块回弹测区混凝土强度换算值的平
均值（MPa），精确到0。1MPa；
——第i个混凝土芯样试件的抗压强度;
—-第i个混凝土立方体试块的抗压强度；
—-对应于第i个芯样部位或同条件立方体试块测区回弹值和碳化深度值的混凝土强度换算值，可按本规程附录A或附录B取值；
--芯样或试块数量。
2 测区混凝土强度换算值的修正应按下式计算：
（4.1。7-6）
式中：—-第i个测区修正前的混凝土强度换算值 (MPa），精确到0。1MPa。
-—第i个测区修正后的混凝土强度换算值（MPa),精确到0.1MPa。
4.2 回弹值测量
4。2.1 测量回弹值时，回弹仪的轴线应始终垂直于混凝土检测面，并应缓慢施压、准确读数、快速复位。
4。2.2 测区布置在构件两个对称可测面时，每一测区的两个对称面分别读取8个回弹值;测区布置在同一可测面时，每一测区读取16个回弹值。
4.2.3 测点宜在测区范围内均匀分布，不得分布在气孔或外露石子上。同一测点应只弹击一次；相邻两测点的净距离不宜小于30mm;测点距外露钢筋、预埋件的距离不宜小于100mm；每一测点的回弹值应估读至1。
4。3 碳化深度值测量
4。3.1 回弹值测量完毕后，应在有代表性的测区上测量碳化深度值；测点数不应少于测区数的30%,测点位置宜均匀分布，并应取其平均值作为该构件每个测区的碳化深度值。当同一构件碳化深度最大值与最小值差值大于2。0mm时，应在每一测区分别测量碳化深度值。
4。3.2 碳化深度值的测量应符合下列规定:
1 采用工具在测区表面形成直径约15mm的孔洞，其深度应大于混凝土的碳化深度;
2 清除孔洞中的粉末和碎屑，且不得用水擦洗;
3 采用浓度为1%～2％的酚酞酒精溶液滴在孔洞内壁的边缘处，当已碳化与未碳化界线清晰时，采用碳化深度测量设备测量已碳化与未碳化混凝土交界面到混凝土表面的垂直距离，应测量3次且测试点宜在交界面均匀分布，每次读数应精确至0。25mm；
4 取3次测量的平均值作为检测结果，并应精确至0。5 mm.

5 回弹值计算
5。0。1 应从测区的16个回弹值中剔除最大3个值和最小3个值,该测区平均回弹值按下式计算:
（5。0。1）
式中: ——测区平均回弹值，精确至0.1；
——第i个测点的回弹值.
5。0。2 非水平方向检测混凝土浇筑侧面时，测区平均回弹值应按下式修正:
（5。0.2）
式中：——非水平方向检测时测区的平均回弹值，精确至0。1；
——非水平方向检测时测区的回弹值修正值，应按本规程附录C取值.

6 测强曲线
6.1。1符合下列条件的泵送混凝土，其测区强度可按本规程进行换算：
1 采用的水泥、砂、碎石、外加剂、掺合料、拌和用水符合国家现行有关标准；
2 采用普通成型工艺；
3 采用符合国家标准规定的模板；
4 蒸汽养护后经自然养护7d以上，且混凝土表层为干燥状态；
5 自然养护且龄期为(14～600）d。
6。1.2抗压强度为（10。0～60。0)MPa且符合6.1。1条规定的泵送混凝土，采用中型回弹仪检测时，测区强度可按本规程附录A进行强度换算。
6.1.3抗压强度为（60。0～90.0)MPa且符合6。1。1条规定的泵送混凝土，采用重型回弹仪检测时，测区强度可按本规程附录B进行强度换算。
6.1.4 当有下列情况之一时，测区混凝土强度不得按本规程附录A或附录B进行强度换算：
1 混凝土的入泵坍落度小于100mm；
2 特种成型工艺制作的混凝土;
3 检测部位曲率半径小于250mm；
4 潮湿混凝土；
5 粗集料采用卵石或最大公称粒径大于31.5mm的碎石；
6 遭受严重冻伤、化学侵蚀、火灾的混凝土。

7 混凝土强度的推定
7。0。1 构件第i个测区混凝土强度换算值，应按本规程附录A或附录B查表得出。
7。0。2 根据各测区混凝土强度换算值计算构件测区混凝土强度换算值的平均值.当测区数为10个及以上时，应计算构件测区混凝土强度换算值的标准差。
平均值及标准差应按下列公式计算：
(7.0.2-1)
（7.0.2—2）
式中：-—构件测区混凝土强度换算值的平均值(MPa）,精确至0.1MPa;
n —-对于单个检测的构件,取该构件的测区数；对批量检测的构件，取所有被抽检构件测区数之和;
—-构件测区混凝土强度换算值的标准差（MPa），精确至0。01MPa。
7.0.3 单个构件检测时，构件的现龄期混凝土强度推定值（）应符合下列规定:
1 当构件测区数少于10个或测区混凝土强度换算值出现部分大于90.0MPa时，应按下式计算:
（7.0.3-1）
式中：——构件中最小的测区混凝土强度换算值。
2 当构件测区数不少于10个时，应按下式计算：
（7。0.3—2）
3 当构件的测区混凝土强度换算值中出现小于10.0MPa时，应按下式确定：
10。0MPa （7。0.3—3）
4 当构件的测区混凝土强度换算值均大于90。0MPa时，应按下式确定：
fcu，e＞90.0MPa (7.0.3—4）
7。0。4 批量检测时，该批构件的现龄期混凝土强度推定值（）应按下式确定：
（7.0.3- 5）
式中：-—推定系数，宜取1。645。当需要进行推定强度区间时，可按《混凝土结构现场检测技术标准》GB/T50784的规定取值。
当构件的测区强度值中出现小于10。0MPa或者大于90.0MPa时,应按单个构件检测或者重新划分检验批。
7。0.5 按批量检测的构件，当该批构件混凝土强度标准差出现下列情况之一时，则该批构件应全部按单个构件检测：
1 当该批构件混凝土强度平均值小于25。0MPa时:
4。50MPa； （7。0。4—1)
2 当该批构件混凝土强度平均值为（25。0~60。0)MPa时：
5。50MPa； (7。0。4—2)
3 当该批构件混凝土强度平均值大于60.0MPa时：
6。50MPa。 （7。0。4—3)

8 检 测 报 告
8。0。1 检测报告应结论明确、用词规范、文字简练、信息完整。
8。0.2 检测报告应包括以下内容：
1 委托方名称；
2 建筑工程概况，包括工程名称、工程地址、结构类型、规模等；
3 设计单位、施工单位、监理单位及混凝土生产单位名称；
4 检测部位及构件名称;
5 混凝土设计强度等级、浇注日期、混凝土类别等基本情况;
6 检测原因及以往相关检测情况;
7 检测方法及依据的标准；
8 检测用的主要仪器设备;
9 检测日期，报告完成日期；
10 检测结果和结论；
11 主检、审核、报告批准人的签名；
12 检测机构的有效印章。
8.0。3 回弹法检测混凝土强度报告可采用按本规程附录D的格式，也可增加相关说明、附件及必要图表.

附录A
抗压强度为（10。0～60。0）MPa的测区混凝土强度换算表
表A
回弹平均值
测区混凝土强度换算值 (MPa)
平均碳化深度值（mm）
0。0
0。5
1.0
1。5
2。0
2。5
3.0
3。5
4。0
4.5
5.0
5.5
≥6
17.9
10。0
-
-
-
-
-
—
-
-
-
—
—
-
18。0
10。1
—
-
-
—
-
-
—
—
—
—
—
-
18.2
10。3
10.2
10.0
—
—
—
-
-
—
—
—
-
-
18.4
10.6
10.4
10.2
10。0
-
—
-
—
—
—
-
-
—
18.6
10。8
10.6
10。4
10.2
10.0
—
-
—
—
-
—
—
-
18。8
11。0
10。8
10。6
10。4
10.2
10.0
-
-
—
—
—
—
—
19.0
11.3
11.0
10。8
10。6
10.4
10.2
10.0
-
—
-
-
—
—
19.2
11。5
11.3
11。1
10.8
10。6
10.4
10。2
10。1
—
—
-
-
-
19.4
11。7
11.5
11。3
11.1
10.9
10.7
10.5
10。3
10.1
-
-
-
—
19。6
12.0
11.7
11。5
11.3
11。1
10.9
10.7
10。5
10。3
10.1
-
-
-
19.8
12.2
12。0
11。7
11.5
11.3
11.1
10。9
10.7
10。5
10。3
10.1
—
—
20。0
12。4
12。2
12。0
11。7
11.5
11。3
11.1
10.9
10.7
10.5
10。3
10。1
-
20。2
12.7
12。4
12。2
12.0
11.8
11.5
11.3
11。1
10.9
10。7
10.5
10.3
10.1
20。4
12。9
12.7
12.4
12.2
12。0
11.8
11.5
11。3
11。1
10.9
10。7
10。5
10。3
20.6
13。2
12.9
12。7
12.4
12.2
12。0
11。8
11。5
11.3
11.1
10.9
10.7
10。5
20。8
13。4
13.2
12。9
12。7
12.4
12.2
12。0
11。8
11。5
11。3
11。1
10.9
10。7
21.0
13。7
13。4
13。2
12。9
12.7
12.4
12。2
12。0
11。7
11.5
11。3
11.1
10。9
21。2
13。9
13。7
13.4
13。2
12.9
12.7
12。4
12.2
12.0
11.7
11。5
11.3
11.1
21。4
14。2
13.9
13.7
13.4
13.1
12。9
12。7
12。4
12。2
12.0
11。7
11.5
11.3
21.6
14.4
14.2
13。9
13。6
13.4
13.1
12.9
12.6
12。4
12。2
11。9
11。7
11。5
21。8
14.7
14.4
14.2
13。9
13.6
13.4
13。1
12。9
12。6
12。4
12。2
11.9
11.7
22.0
15.0
14。7
14.4
14。1
13。9
13。6
13。4
13。1
12.9
12.6
12.4
12.2
11.9
22。2
15.2
15。0
14。7
14。4
14。1
13。9
13.6
13.3
13.1
12.8
12.6
12。4
12。1
22.4
15。5
15。2
14。9
14.6
14.4
14。1
13。8
13。6
13.3
13.1
12.8
12。6
12。3
22.6
15.8
15.5
15.2
14.9
14。6
14.4
14。1
13。8
13.6
13.3
13.0
12。8
12。6
22。8
16。1
15.8
15。5
15.2
14。9
14.6
14.3
14。1
13.8
13。5
13.3
13.0
12。8
23。0
16。3
16.0
15。7
15.4
15。1
14.8
14。6
14。3
14。0
13.8
13。5
13.2
13.0
23。2
16.6
16。3
16。0
15.7
15.4
15.1
14。8
14。5
14。3
14。0
13。7
13.5
13。2
23.4
16。9
16.6
16.3
16.0
15.7
15.4
15。1
14.8
14。5
14。2
14。0
13。7
13。4
23.6
17.2
16.8
16.5
16.2
15.9
15.6
15.3
15。0
14。7
14.5
14.2
13.9
13。7
23.8
17。5
17。1
16.8
16.5
16.2
15.9
15.6
15.3
15.0
14.7
14。4
14.2
13.9
24。0
17。7
17.4
17.1
16.8
16。4
16.1
15。8
15.5
15.2
15。0
14.7
14。4
14.1

续表A
回弹平均值
测区混凝土强度换算值 (MPa）
平均碳化深度值(mm）
0。0
0。5
1.0
1.5
2.0
2。5
3。0
3。5
4.0
4。5
5.0
5.5
≥6
24.2
18。0
17.7
17。4
17.0
16。7
16.4
16.1
15.8
15。5
15。2
14.9
14。6
14.4
24。4
18.3
18。0
17.6
17.3
17。0
16。7
16。3
16。0
15。7
15.4
15.2
14.9
14.6
24。6
18.6
18.3
17.9
17.6
17.3
16.9
16。6
16.3
16.0
15。7
15.4
15.1
14。8
24.8
18.9
18.6
18。2
17.9
17.5
17.2
16.9
16.6
16。2
15。9
15.6
15.3
15.1
25.0
19。2
18.8
18。5
18。1
17.8
17。5
17。1
16.8
16。5
16。2
15.9
15。6
15。3
25.2
19。5
19。1
18。8
18。4
18。1
17。7
17。4
17.1
16。8
16。4
16.1
15。8
15.5
25。4
19.8
19。4
19.1
18。7
18.4
18.0
17.7
17。3
17.0
16.7
16。4
16。1
15。8
25。6
20.1
19。7
19.4
19。0
18。6
18。3
18.0
17。6
17。3
17。0
16。6
16。3
16。0
25。8
20。4
20.0
19.7
19。3
18。9
18。6
18.2
17.9
17.5
17。2
16.9
16。6
16。3
26。0
20.7
20.3
20.0
19.6
19.2
18。9
18。5
18。2
17。8
17。5
17.1
16.8
16.5
26。2
21。0
20.7
20。3
19。9
19。5
19。1
18。8
18。4
18.1
17。7
17.4
17。1
16.8
26。4
21.4
21。0
20.6
20.2
19.8
19。4
19.1
18。7
18。4
18。0
17。7
17。3
17。0
26。6
21.7
21.3
20.9
20。5
20。1
19。7
19.3
19.0
18.6
18.3
17。9
17.6
17.3
26。8
22。0
21。6
21.2
20.8
20.4
20。0
19。6
19.3
18.9
18。5
18.2
17.8
17.5
27。0
22.3
21。9
21。5
21。1
20.7
20.3
19。9
19.5
19。2
18。8
18.5
18。1
17.8
27。2
22。6
22.2
21。8
21.4
