福克斯维修手册2005第三章动力系307-01A.pdf

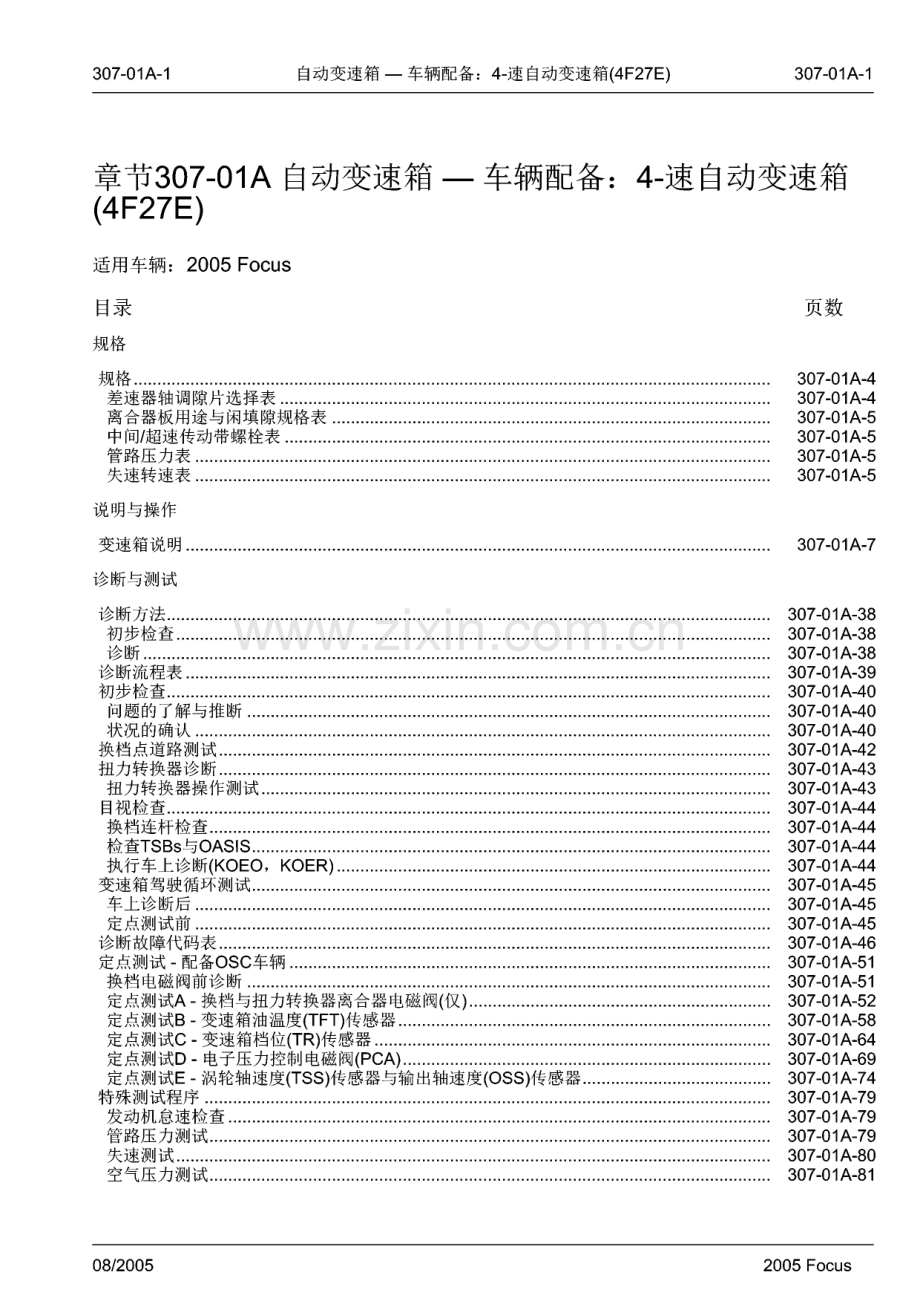

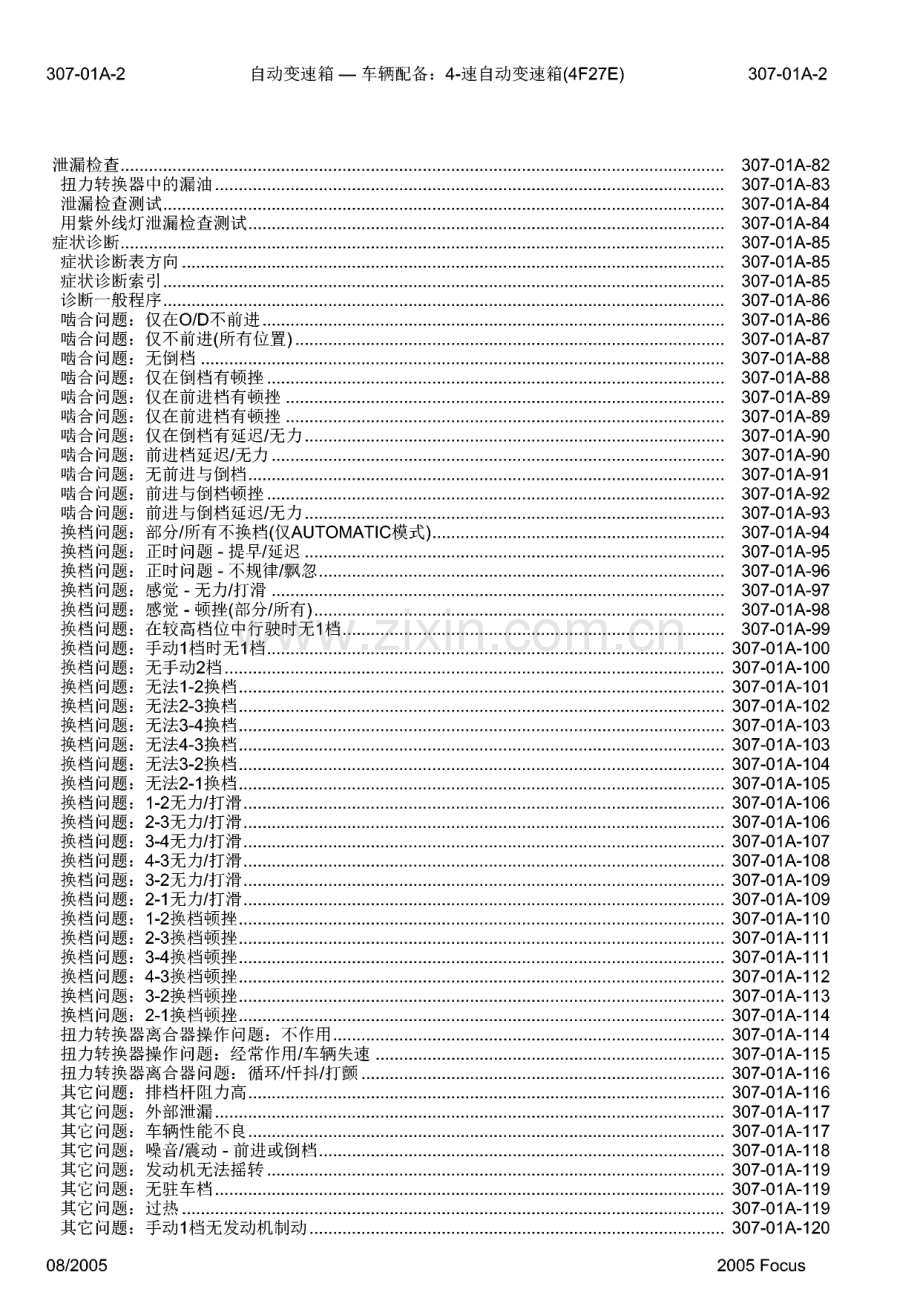

307-01A-1自动变速箱车辆配备:4速自动变速箱(4F27E)307-01A-1章节307-01A自动变速箱车辆配备:4速自动变速箱(4F27E)适用车辆:2005 Focus目录 页数规格规格.307-01A-4差速器轴调隙片选择表.307-01A-4离合器板用途与闲填隙规格表.307-01A-5中间/超速传动带螺栓表.307-01A-5管路压表.307-01A-5失速转速表.307-01A-5说明与操作变速箱说明.307-01A-7诊断与测试诊断方法.307-01A-38初步检查.307-01A-38诊断.307-01A-38诊断流程表.307-01A-39初步检查.307-01A-40问题的了解与推断.307-01A-40状况的确认.307-01A-40换档点道路测试.307-01A-42扭转换器诊断.307-01A-43扭转换器操作测试.307-01A-43目视检查.307-01A-44换档连杆检查.307-01A-44检查 TS Bs 与 OAS IS.307-01A-44执行车上诊断(KOEO,KOER).307-01A-44变速箱驾驶循环测试.307-01A-45车上诊断后.307-01A-45定点测试前.307-01A-45诊断故障代码表.307-01A-46定点测试配备SC车辆.307-01A-51换档电磁阀前诊断.307-01A-51定点测试A 换档与扭转换器离合器电磁阀(仅).307-01A-52定点测试B 变速箱油温度(TFT)传感器.307-01A-58定点测试C 变速箱档位(TR)传感器.307-01A-64定点测试D电子压控制电磁阀(PCA).307-01A-69定点测试E 涡轮轴速度(TSS)传感器与输出轴速度(OSS)传感器.307-01A-74特殊测试程序.307-01A-79发动机怠速检查.307-01A-79管路压测试.307-01A-79失速测试.307-01A-80空气压测试.307-01A-8108/20052005 Focus307-01A-2自动变速箱车辆配备:4速自动变速箱 4F27E 307-01A-2泄漏检查.307-01A-82扭转换器中的漏油.307-01A-83泄漏检查测试.307-01A-84用紫外线灯泄漏检查测试.307-01A-84症状诊断.307-01A-85症状诊断表方向.307-01A-85症状诊断索引.307-01A-85诊断一般程序.307-01A-86啮合问题:仅在/D不前进.307-01A-86啮合问题:仅不前进（所有位置）.307-01A-87啮合问题:无倒档.307-01A-88啮合问题:仅在倒档有顿挫.307-01A-88啮合问题:仅在前进档有顿挫.307-01A-89啮合问题:仅在前进档有顿挫.307-01A-89啮合问题:仅在倒档有延迟/无.307-01A-90啮合问题:前进档延迟/无.307-01A-90啮合问题:无前进与倒档.307-01A-91啮合问题:前进与倒档顿挫.307-01A-92啮合问题:前进与倒档延迟/无.307-01A-93换档问题:部分/所有不换档（仅AUTOMATIC模式）.307-01A-94换档问题:正时问题-提早/延迟.307-01A-95换档问题:正时问题-不规律/飘忽.307-01A-96换档问题:感觉无/打滑.307-01A-97换档问题:感觉顿挫（部分/所有）.307-01A-98换档问题:在较高档位中行驶时无1档.307-01A-99换档问题:手动1档时无1档.307-01A-100换档问题:无手动2档.307-01A-100换档问题:无法1-2换档.307-01A-101换档问题:无法2-3换档.307-01A-102换档问题:无法3-4换档.307-01A-103换档问题:无法4-3换档.307-01A-103换档问题:无法3-2换档.307-01A-104换档问题:无法2-1换档.307-01A-105换档问题:1-2无/打滑.307-01A-106换档问题:2-3无/打滑.307-01A-106换档问题:3-4无/打滑.307-01A-107换档问题:4-3无/打滑.307-01A-108换档问题:3-2无/打滑.307-01A-109换档问题:2-1无/打滑.307-01A-109换档问题:1-2换档顿挫.307-01A-110换档问题:2-3换档顿挫.307-01A-111换档问题:3-4换档顿挫.307-01A-111换档问题:4-3换档顿挫.307-01A-112换档问题:3-2换档顿挫.307-01A-113换档问题:2-1换档顿挫.307-01A-114扭转换器离合器操作问题:不作用.307-01A-114扭转换器操作问题:经常作用/车辆失速.307-01A-115扭转换器离合器问题:循环/忏抖/打颤.307-01A-116其它问题:排档杆阻高.307-01A-116其它问题:外部泄漏.307-01A-117其它问题:车辆性能不良.307-01A-117其它问题:噪音/震动一前进或倒档.307-01A-118其它问题:发动机无法摇转.307-01A-119其它问题:无驻车档.307-01A-119其它问题:过热.307-01A-119其它问题:手动1档无发动机制动.307-01A-12008/20052005 Focus307-01A-3自动变速箱车辆配备:4速自动变速箱(4F27E)307-01A-3其它问题:油汽化或起泡.307-01A-121其它问题:1档打滑/打颤.307-01A-121其它问题:2档打滑/打颤.307-01A-122其它问题:3档打滑/打颤.307-01A-123其它问题:所有档位都没有发动机制动.307-01A-124一般程序变速箱油排放与添加.307-01A-125车上维修油底壳、垫片与过滤器.307-01A-128主控制装置.307-01A-129涡轮轴速度(TSS)传感器.307-01A-132输出轴速度(SS)传感器.307-01A-133左半轴油封.307-01A-134右半轴油封.307-01A-136变速箱档位(TR)传感器.(17 705 0)307-01A-138拆卸与安装变速箱1.8L Duratec-HE(MI4)/2.0L Duratec-HE(MI4).(17 214 0)307-01A-141分解变速箱.(17 214 8)307-01 A-148副总成分解与组合最终驱动托架与差速器总成.307-01A-159泵总成.307-01A-161传输轴.307-01A-163前进离合器.307-01A-165直接与倒档离合器总成.307-01A-169直接离合器.307-01A-172倒档离合器.307-01A-175行星总成.307-01A-178主控制阀体.307-01A-183变速箱外壳.307-01A-187扭转换器.307-01A-190扭转换器泄漏检查.307-01A-191扭转换器端间隙检查.307-01A-193组合变速箱.(17 214 8)307-01A-194安装变速箱1.8L Duratec-HE(MI4)/2.0L Duratec-HE(MI4).(17 214 0)307-01A-21108/20052005 Focus307-01A-4自动变速箱车辆配备:4速自动变速箱(4F27E)307-01A-4规格润滑剂、油脂、密封剂与黏着剂规格自动变速箱油WSS-M2C202-B螺纹密封胶SD-M4G9107-ALoctite 5699WSS-M4G320-A3容量公升变速箱油(包括冷却器与管路)6.7传输轴调隙片选择表工具读值mm调隙片厚度mm(in)034-0.390.48-0.52(0.0188-0.0204)0.39-0.440.53-0.57(0.0208-0.0224)0.44-0.490.58-0.62(0.0228-0.0244)0.49-0.540.63-0.67(0.0248-0.0263)0.54-0.590.68-0.72(0.0267-0.0283)0.59-0.640.73-0.77(0.0287-0.0303)0.64-0.690.78-0.82(0.0307-0.0322)0.69-0.740.83-0.87(0.0326-0.0342)0.74-0.790.88-0.92(0.0346-0.0362)0.79-0.840.93-0.97(0.0366-0.0381)0.84-0.890.98-1.02(0.0381-0.0401)0.89-0.941.03-1.07(0.0405-0.0421)0.94-0.991.08-1.12(0.0425-0.0440)0.99-1.041.13-1.17(0.0444-0.0460)1.04-1.091.18-1.22(0.0464-0.0480)1.09-1.141.23-1.27(0.0488-0.0500)1.14-1.191.28-1.32(0.0503-0.0519)差速器轴调隙片选择表工具读值mm调隙片厚度mm(in)0.28-0.330.48-0.52(0.0188-0.0204)0.33-0.380.53-0.57(0.0208-0.0224)0.38-0.430.58-0.62(0.0228-0.0244)0.43-0.480.63-0.67(0.0248-0.0263)0.48-0.530.68-0.72(0.0267-0.0283)0.53-0.580.73-0.77(0.0287-0.0303)0.58-0.630.78-0.82(0.0307-0.0322)0.63-0.680.83-0.87(0.0326-0.0342)0.68-0.730.88-0.92(0.0346-0.0362)0.73-0.780.93-0.97(0.0366-0.0381)0.78-0.830.98-1.02(0.0385-0.0401)0.83-0.881.03-1.07(0.0405-0.0421)0.88-0.931.08-1.12(0.0425-0.0440)0.93-0.981.13-1.17(0.0444-0.0460)0.98-1.031.18-1.22(0.0464-0.0480)1.03-1.081.23-1.27(0.0484-0.0500)1.08-1.131.28-1.32(0.0503-0.0519)08/20052005 Focus307-01A-5自动变速箱车辆配备:4速自动变速箱(4F27E)307-01A-5规格(续)工具读值mm调隙片厚度mm(in)1.13-1.181.33-1.37(0.0523-0.0539)1.18-1.231.38-1.42(0.0543-0.0559)1.23-1.281.43-1.47(0.0562-0.0578)1.28-1.331.48-1.52(0.0582-0.0598)1.33-1.381.53-1.57(0.0602-0.0618)离合器板用途与间隙规格表离合器铁板摩擦板间隙mm(in)替代卡环厚度mm(in)刖进441.5-1.8(0.0590-0.0708)1.15-1.25(0.0452-0.0492)刖进441.5-1.8(0.0590-0.0708)1.35-1.45(0.0531-0.0570)刖进441.5-1.8(0.0590-0.0708)1.55-1.65(0.0610-0.0649)刖进441.5-1.8(0.0590-0.0708)1.75-1.85(0.0688-0.0728)刖进441.5-1.8(0.0590-0.0708)1.95-2.05(0.0767-0.0807)刖进441.5-1.8(0.0590-0.0708)2.15-2.25(0.0846-0.0885)直接331.0-1.3(0.393-0.0511)1.15-1.25(0.0452-0.0492)直接331.0-1.3(0.393-0.0511)1.35-1.45(0.0531-0.0570)直接331.0-1.3(0.393-0.0511)1.55-1.65(0.0610-0.0649)直接331.0-1.3(0.393-0.0511)1.75-1.85(0.0688-0.0728)直接331.0-1.3(0.393-0.0511)1.95-2.05(0.0767-0.0807)直接331.0-1.3(0.393-0.0511)2.15-2.25(0.0846-0.0885)倒档221.0-1.3(0.0393-0.0511)1.15-1.25(0.0452-0.0492)倒档221.0-1.3(0.0393-0.0511)1.35-1.45(0.0531-0.0570)倒档221.0-1.3(0.0393-0.0511)1.55-1.65(0.0610-0.0649)倒档221.0-1.3(0.0393-0.0511)1.75-1.85(0.0688-0.0728)倒档221.0-1.3(0.0393-0.0511)1.95-2.05(0.0767-0.0807)倒档221.0-1.3(0.0393-0.0511)2.15-2.25(0.0846-0.0885)低/倒档552.2-2.5(0.0866-0.0984)1.75-1.85(0.0688-0.0728)低/倒档552.2-2.5(0.0866-0.0984)1.95-2.05(0.0767-0.0807)低/倒档552.2-2.5(0.0866-0.0984)2.15-2.25(0.0846-0.0885)低/倒档552.2-2.5(0.0866-0.0984)2.35-2.45(0.0925-0.0964)低/倒档552.2-2.5(0.0866-0.0984)2.55-2.65(0.1003-0.1043)低/倒档552.2-2.5(0.0866-0.0984)2.75-2.85(0.1082-0.1122)低/倒档552.2-2.5(0.0866-0.0984)2.95-3.05(0.1161-0.1200)中速/超速传动带螺栓表螺栓长度螺栓头编号39.0 mm738.5 mm638.0 mm537.5 mm437.0 mm336.5 mm236.0 mm1管路压表变速箱档位怠速(kPa)怠速(psi)失速(kPa)失速(psi)4F27EP.N345-45050-651240-1450180-2104F27ER450-58565-851930-2310280-3354F27ED.2.1345-45050-651240-1450180-21008/20052005 Focus307-01A-6自动变速箱车辆配备:4速自动变速箱(4F27E)307-01A-6规格(续)失速转速表发动机rpm1.8L2300-2650扭规格说明Nmlb-ftlb-in变速箱法兰螺栓4835-扭变换器至挠性板3627-主控制杆2216-底板支架3022-缓冲盒4030-散热器支架2518-起动马达固定螺栓3526-起动马达托架固定螺帽2015-发动机后固定座托架螺栓9066-后发动机固定座螺帽13398-发动机支架绝缘件8059-前排气管凸缘4735-输出轴速度(OSS)传感器10-89油底壳至变速箱7-62变速箱档位(TR)传感器10-89涡轮轴速度(TSS)传感器10-89中间/超速传动伺服活塞盖1310-手动杆轴固定轴1310-最终驱动输入齿轮轴承固定螺帽转动扭0.6-0.9-5.3-8.1最终驱动输入齿轮轴承固定螺帽预负荷400-450256-332-驻车掣子1310-扭转换器外壳2216-主控制装置总成9-80电磁阀导线夹10-89中速/超速传动带锚座4533-变速箱外壳护盖2216-油泵至变速箱2216-08/20052005 Focus307-01A-7自动变速箱车辆配备:4速自动变速箱 4F27E 307-01A-7说明与操作变速箱说明4F27E自动变速箱,是种设计用于前轮驱动车辆 的电子控制4速变速箱。4F27E代表的是:-4-4前进驱动档位-F一前轮驱动-27-最大输出扭365 Nm 270 lb-ft-E全电子控制各个齿轮比是经由二个彼此前后相连接的行星齿 轮组达到的。行星齿轮组的各组件,是利用三个多片式离合器、一个多片式制动器与一个滚子单向离合器所驱动 或固定的。扭是经由一个中间齿轮,传递至最终驱动总成。自动变速箱油的更换,依据车主手册定期保养指南 中的指示进行。手动选择杆让驾驶能够选择（驻车）“R（倒档）、N（空档）、（驾驶）“M”（手动模式）、“+”（升档）与-”（降档）。此变速箱具有能够在使用寿命内,确保极度平顺换 档的电子同步换档控制装置 ESSC。此变速箱可以经由位于乘客舱中的数据连接接口 DLC,利用全球诊断系统 WDS 执行诊断与测试。各档位传动比:档位传动比1档2.8162档1.4983档1.0004档0.726倒档2.649ELE000812708/20052005 Focus307-01A-8自动变速箱车辆配备:4速自动变速箱(4F27E)307-01A-8说明与操作扭转换器外壳及扭转换器总成与变速箱油泵总成ELE0007782项目零件号码说明1-扭转换器总成2-变速箱差速器油封总成3-输出轴速度(OSS)传感器4-扭转换器外壳项目零件号码说明5-变速箱油泵油封总成6-变速箱油泵油封7-变速箱油泵总成8-前进离合器缸油封9-变速箱油泵支架推力垫片08/20052005 Focus307-01A-9自动变速箱车辆配备:4速自动变速箱 4F27E 307-01A-9说明与操作前进离合器ELE0007780项目零件号码说明1-变速箱涡轮轴总成2-变速箱前进离合器活塞总成3-变速箱前进活塞回位弹簧总成4-变速箱前进离合器平衡活塞5-变速箱前进离合器平衡活塞卡 环项目零件号码说明6-变速箱前进离合器分离钢板 4 7-变速箱前进离合器摩擦板总成（前进4 8-变速箱前进/直接离合器压板 1件）9-前进离合器固定环（选择）10-变速箱前进离合器缸毂08/20052005 Focus307-01A-10自动变速箱车辆配备:4速自动变速箱(4F27E)307-01A-10说明与操作差速器总成与最终驱动输入06/2000及以后制造的车辆TIE002910819同婚号1012161622252018141517212308/20052005 Focus307-01A-11自动变速箱车辆配备:4速自动变速箱 4F27E 307-01A-11说明与操作（续）项目零件号码说明1-差速器轴承调隙片2-差速器轴承杯3-差速器锥形滚子轴承4-差速器轴承总成5-输出轴速度（SS 传感器环6-差速器齿轮总成7-小齿轮推力垫片8-差速器小齿轮9-差速器边齿轮10-差速器边齿轮推力垫片11-锁定销12-差速器小齿轮轴13-传输轴滚子轴承调隙片14-传输轴滚子轴承杯15-传输轴锥形滚子轴承16-传输轴轴承总成17-传输轴齿轮总成18-传输轴油斗19-变速箱最终驱动齿轮20-最终驱动锥形滚子轴承21-最终驱动轴承杯22-最终驱动轴承总成23-最终驱动间隙件24-最终驱动卡环25-最终驱动固定螺帽08/20052005 Focus307-01A-12自动变速箱车辆配备:4速自动变速箱(4F27E)307-01A-12说明与操作离合器及行星齿轮ELE000778308/20052005 Focus307-01A-13自动变速箱车辆配备:4速自动变速箱 4F27E 307-01A-13说明与操作（续）项目零件号码说明1-低速/倒档离合器活塞2-低速/倒档离合器回位弹簧3-低速单向离合器（WC 内座圈4-低速owe固定环5-低速/倒档离合器波浪弹簧6-低速/倒档离合器钢板钢板7-低速/倒档离合器摩擦板总成8-低速/倒档离合器压板9-低速/倒档离合器选择板卡环10-低档单向离合器固定器11-owe总成一低档单向离合器12-固定环13-前环齿轮14-前行星齿轮总成15-前行星托架推力轴承总成16-卡环17-前行星太阳齿轮总成18-前太阳齿轮推力轴承总成19-后行星齿轮总成20-卡环08/20052005 Focus307-01A-14自动变速箱车辆配备:4速自动变速箱(4F27E)307-01A-14说明与操作离合器与带ELE000778408/20052005 Focus4速自动变速箱(4F27E)307-01A-15307-01A-15 自动变速箱车辆配备:说明与操作(续)项目零件号码说明1-倒档离合器固定环2-后太阳齿轮总成3-后太阳齿轮推力轴承总成4-直接离合器毂总成5-固定环6-前进/直接离合器压力板(各1)7-前进/直接离合器摩擦板总成(前进4,直接3)8-直接离合器钢板(3)9-直接离合器平衡活塞卡环10-直接离合器平衡活塞11-前进/直接离合器活塞回位弹簧 总成项目零件号码说明12-直接离合器活塞总成13-直接离合器推力轴承总成14-直接离合器缸总成15-倒档离合器固定环(选择)16-倒档离合器压板17-倒档离合器钢板(2)18-倒档离合器摩擦板总成(2)19-倒档离合器弹簧固定器卡环20-倒档离合器弹簧固定器21-倒档离合器活塞回位弹簧22-倒档离合器活塞总成23-中速及超速传动24-中速及超速传动带总成08/20052005 Focus307-01 A-16自动变速箱车辆配备:4-速自动变速箱(4F27E)307-01A-16说明与操作变速箱主控制装置总成TIE00183076228US第11 1108/20052005 Focus307-01A-17自动变速箱车辆配备:4速自动变速箱(4F27E)307-01A-17说明与操作(续)项目零件号码说明1-手动控制阀总成2-弹簧固定板(7)3-旁通离合器控制弹簧(4)4-旁通离合器控制阀(2)5-调制阀弹簧6-管线压调制器(及变换器释放 阀(2)7-螺栓M6 X 50(3)8-螺栓M6 X 63(5)9-阀体油封10-螺栓M6 X 60(5)11-控制阀上阀体12-控制阀体垫片/板总成13-控制阀体分隔垫片14-控制阀下阀体15-主调制器阀止挡器16-主调制器阀固定板项目零件号码说明17-主油压调制器阀弹簧18-主油压调制器阀19-电磁调制器阀弹簧20-电磁调制器阀21-中速伺服蓄压器弹簧22-中速伺服蓄压器活塞23-转换器调制器阀弹簧24-阀锁定控制与3-4换档(2)阀25-电磁阀体垫片26-换档控制电磁阀(2)27-电子压控制电磁阀总成28-螺丝 M6x 12(7)29-螺丝 M6x 14(2)30-电磁换档控制节流压阀体31-换档控制电磁阀总成(3)32-换档控制电磁阀托架H/DWN08/20052005 Focus307-01 A-18自动变速箱车辆配备:4-速自动变速箱(4F27E)307-01A-18说明与操作变速箱外壳总成(12 d14一163100TIE0018278&0、JL/08/20052005 Focus307-01A-19自动变速箱车辆配备:4速自动变速箱(4F27E)307-01A-19说明与操作(续)项目零件号码说明1-驻车掣子轴2-驻车剎车掣子3-掣子回位弹簧4-变速箱壳定位销5-变速箱壳6-变速箱外壳限流塞7-维修识别牌8-涡轮轴速度(TSS)传感器9-螺栓M6-1 X 2010-一形环11-变速箱壳螺桩12-橡皮通风孔盖13-呼吸管14-超速传动锚座螺桩15-差速器油封16-1/8-27内六角套筒17-接头 X 5/8 X 22.9项目零件号码说明18-壳定位销19-伺服活塞回位弹簧20-中速及超速传动伺服活塞与油 封总成21-螺丝M6x2022-中速及超速传动伺服盖23-中速及超速传动伺服盖油封24-N/D换档蓄压器活塞25-N/D换档蓄压器外弹簧26-N/D换档蓄压器内弹簧27-1/2换档蓄压器活塞28-1/2换档蓄压器外弹簧29-1/2换档蓄压器内弹簧30-管路塞31-机油输送32-驻车掣子作动调整33-驻车掣子作动板08/20052005 Focus307-01A-20自动变速箱车辆配备:4速自动变速箱(4F27E)307-01A-20说明与操作油封、-形环与垫片08/20052005 Focus307-01A-21自动变速箱车辆配备:4速自动变速箱(4F27E)307-01A-21说明与操作(续)项目零件号码说明1-倒档离合器活塞总成2-直接离合器活塞总成3-直接离合器平衡活塞4-低速/倒档离合器活塞5-涡轮轴速度(TSS)传感器-形 环6-前进离合器平衡活塞7-前进离合器活塞总成8-前进与直接离合器缸油封(4)9-油泵油封总成10-油泵油封11-差速器油封总成12-输出轴速度(SS)传感器-形 环13-阀体油封(2)14-手动轴油封(2)15-油滤器油封16-中速伺服盖油封17-中速及超速传动伺服活塞与油 封总成18-电磁阀体垫片19-控制阀体垫片20-变速箱外壳护盖油封(2)21-倒档离合器缸油封(2)08/20052005 Focus307-01A-22自动变速箱车辆配备:4速自动变速箱(4F27E)307-01A-22说明与操作卡环08/20052005 Focus307-01A-23自动变速箱车辆配备:4速自动变速箱 4F27E 307-01A-23说明与操作（续）项目零件号码说明1-倒档离合器卡环2-低速/倒档离合器选择板卡环（选择配合）3-最终驱动固定卡环4-前进离合器平衡活塞卡环5-前进/直接离合器选择板卡环（选择配合）6-前太阳齿轮卡环7-低速单向离合器（WC 卡环8-倒档离合器卡环（选择配合）9-DC平衡活塞卡环10-环一前进/直接离合器行星固定11-倒档离合器弹簧卡环12-前进/直接离合器选择板卡环（选择配合）13-后行星总成卡环08/20052005 Focus307-01A-24自动变速箱车辆配备:4速自动变速箱(4F27E)307-01A-24说明与操作轴承、衬套与推力垫片08/20052005 Focus307-01A-25自动变速箱车辆配备:4速自动变速箱(4F27E)307-01A-25说明与操作(续)项目零件号码说明1-后太阳齿轮轴承总成2-前太阳齿轮轴承总成3-前行星托架轴承总成4-输入轴锥形滚子轴承5-输入轴轴承杯6-油泵支架推力垫片7-差速器锥形滚子轴承8-差速器轴承杯9-差速器边齿轮推力垫片10-小齿轮推力垫片11-传输轴轴承杯12-传输轴锥形滚子轴承13-后行星托架轴承总成14-后太阳齿轮轴承总成15-直接离合器缸轴承总成08/20052005 Focus307-01A-26自动变速箱车辆配备:4速自动变速箱(4F27E)307-01A-26说明与操作结构与功能概述TIE001831208/20052005 Focus307-01A-27自动变速箱车辆配备:4速自动变速箱 4F27E 307-01A-27说明与操作（续）扭转换器与扭转换器锁定离合器项目零件号码说明1-中间/超速传动带2-前环齿轮行星齿轮组3-低速/倒档离合器4-前进离合器5-油泵与静子支架6-扭转换器7-变速箱输入轴8-差速器9-传输轴总成10-最终驱动输入齿轮11-低速单向离合器12-倒档离合器13-直接离合器项目零件号码说明1-转换器外壳与叶轮2-涡轮3-静子4-扭转换器锁定离合器5-变速箱输入轴扭转换器江发动机的扭,藉由液压的方式传递 至变速箱输入轴。静子将扭放大至输入轴（约为叶轮与涡轮转速差 的85%）静子是由合成树脂所制成,以减轻重量。为增加自动变速箱的效率,扭转换器具有一个锁 定离合器。当扭转换器锁定离合器闭合时,扭 会从曲轴,经由扭转换器外壳,直接传递至变速 箱输入轴。ELE0008101变速箱油泵与静子支架08/20052005 Focus自动变速箱车辆配备:4速自动变速箱(4F27E)307-01A-28307-01A-28说明与操作(续)项目零件号码说明1-静子支架2-变速箱油泵3-转换器叶轮毂4-静子变速箱油泵是个弧形齿轮泵,且是由转换器叶轮 毂上的驱动器所直接驱动。变速箱油泵适用螺栓固定在变速箱外壳上。静子支架是变速箱油泵的一部分。支架上的键槽使 转换器静子定位及固定。行星齿轮组各个档位是利用二个彼此相连的行星齿轮组来切换。离合器与带各个齿轮比,是利用二个多片式离合器、一个制动 带与一个滚子单向离合器来选择的。其组件是由变速箱控制模块(TCM)经由脉波宽度调 整(PWM)电磁阀来控制的。阀体项目零件号码说明1-换档控制电磁阀总成2-电磁阀体换档控制(on/off)阀阀体中包含了 6个电磁阀:项目零件号码说明3-电子压控制电磁阀08/20052005 Focus307-01A-29自动变速箱车辆配备:4速自动变速箱(4F27E)307-01A-29说明与操作(续)-三个换档控制电磁阀(脉波宽度调整电磁阀)，-二个电磁换档控制(on/off)阀,-个电子压控制电磁阀(可变电磁阀)。各离合器与带的压是来自换档控制电磁阀与电磁 换档控制(on/off)阀,并藉此切换档位。换档控制电磁阀能够直接作动离合器与带,经由精 确的压调整,以确保平顺的换档。电子压控制电磁阀(可变电磁阀),确保在所有 的操作状况下,都能够有足够的液压。换档控制电磁阀换档控制电磁阀控制至带与离合器的压。电磁换档控制(on/off)阀电磁换档控制(on/off)阀切换阀体中不同的油道,将 压导引至各离合器与带。电子压控制电磁阀(VFS)电子压控制电磁阀(可变电磁阀)控制了各传动挡位所需要的主管路压。主管路压随发动机负荷而不同。08/20052005 Focus307-01A-30自动变速箱车辆配备:4速自动变速箱(4F27E)307-01A-30说明与操作(续)内部换档机构ELE0008104项目零件号码说明1-手动轴的杠杆2-手动轴3-驻车掣子接合杆4-杠杆与托架总成5-手动阀换档杆是固定在手动轴上一个正方形的部分。换档 杆导索的轴向动作,会被转变成为手动轴的转动动 作。手动轴操作连结杠杆的驻车掣子,使手动阀的控制 杆作动。手动阀是个完全以手动方式操作的阀门,它利用 手动阀作动杆,在阀体内移动。08/20052005 Focus307-01A-31自动变速箱车辆配备:4速自动变速箱(4F27E)307-01A-31说明与操作(续)手动阀能够确保在液压紧急操作时的功能。项目零件号码说明1-手动释放机构2-排档杆闸3-自动换档闸档位选择变速箱档位有7种选择P”、”R”、”N”、”D”、“M”、口与“+”。手动排档杆位置”R”在手动排档杆位置”R”时,选择的是倒档。“倒档”使 车辆在低齿轮比,朝相反的方向操作。手动排档杆位置”N”在手动排档杆位置”N”时,没有档位被选择。驱动系 并没有被锁定,因此车轮能够自由的转动。车辆可以在“空档”中起动。手动排档杆位置”D”在手动排档杆位置”D”时,变速箱控制装置可以选择 所有的档位。手动排档杆位置”M”在手动排档杆位置”M”时,可以由向”-”或”+”位置移 动排档杆,以手动方式选择档位。变速箱控制装置仅有在达到相对的车速时,可以 升档或降档。排档杆用于手动切换变速箱。将排档杆从自动换档闸中的位置”D”,移动至选择换 档闸中的位置”M”,可以从自动模式改变成手动模 式。在选择换档模式中,可以由移动排档杆至”-”或+”位 置,以手动的方式选择档位。手动排档杆位置“P”注意:为确保安全,在车辆停止时,务必要使用驻 车制动。在手动选择杆位置“P”时,没有档位被选择。驻车掣 子被手动选择杆索与换档轴所连结。08/20052005 Focus307-01A-32自动变速箱车辆配备:4速自动变速箱(4F27E)307-01A-32说明与操作(续)E55728项目零件号码说明1-排档杆导索变速箱末端2-换档导索衬套固定螺帽3-排档杆导索排档杆末端排档杆导索调整机构,是固定于排档杆导索的变速 箱末端。在排档杆末端,导索是夹在个销子上。排档杆调整机构,是连接于变速箱排档杆销,它是 位于变速箱档位(TR)传感器之上。08/20052005 Focus307-01A-33自动变速箱车辆配备:4速自动变速箱(4F27E)307-01A-33诊断与测试(续)中间齿轮阶段与最终驱动总成项目零件号码说明1-最终驱动输入齿轮2-传输轴输入齿轮3-传输轴输出齿轮4-差速器最终驱动输入齿轮使用键连接在前行星齿轮组的行 星托架上,并驱动中间齿轮阶段的传输轴输入齿轮。中间齿轮阶段的传输轴输出齿轮,驱动最终驱动总 成。扭是经由最终驱动总成传递至半轴。差速器会补偿半轴的转速差异。中间齿轮阶段是设计使自动变速箱的最终驱动比能 搭配不同发动机。变速箱控制系统E52212变速箱控制模块(TCM)从置于车辆行驶方向之左侧 档火墙上的PCM独立出来的。在定期保养时,必须用WDS来校正TCM。配合新的TCM,4F27E的变速箱控制系统改变或增 加了许多的模式:选择换档模式-Fast-off 模式 强迫降档模式在选择换档模式中,可以利用档位选择杆手动选择 档位。Fast-off模式在驾驶突然松开加速踏板时,防止变速 箱升至较高的档位。保持在降低的档位,能够获得 更佳的发动机制动效果。强迫降档模式使变速箱控制系统,能够区别强迫降 档与全开节气门(WOT)间的差别。电子同步换档控制(ESSC)换档操作的控制在换档操作中,某些组件会在其它组件作动时被 释放。此程序能够同时的发生(同步的),以避免急 促的换档。换档操作的时间,应保在所限制的时间之内。当换档操作受到正常的控制时,换档组件中压的 建立与降低会被设定在理想的状况之下(同步换档)。08/20052005 Focus307-01A-34自动变速箱车辆配备:4速自动变速箱(4F27E)307-01A-34说明与操作(续)当变速箱在使用一段相当长的里程后,由于换档组 件中所发生不同程度的磨损,多少会影响到控制效 果,压的建立与降低可能将无法再同步。在将要切断之组件中所产生的结果,或突然的压 降低,因为将要作用的组件无法传递输入扭,造 成泯轮轴速度的上升。将要切断之组件的压力降低延迟的结果,因为个 换档组件同时传递输入扭,造成涡轮轴速度的下 降。在此过程中,扭经由内部的锁定传递至变速 箱外壳。在二种状况中,在换档操作中都会感到猛然动。此外,换档组件的磨损会导致换档操作的延长。因 此,变速箱在累积较高的里程后,换档的时间会 较长。以ESSC换档操作的控制ESSC会侦测换档操作,且能够在整个变速箱使用 寿命内适应换档组件的磨损。无论换档操作是否同步,系统都会侦测换档时间。如果TCM侦测到换档时间偏离了储存值,并据此使 换档操作、压力的建立或降低同步化。08/20052005 Focus307-01A-35自动变速箱车辆配备:4速自动变速箱(4F27E)307-01A-35说明与操作涡轮轴速度(TSS)传感器E57658TSS传感器是位于变速箱输入轴之上的变速箱外壳 上。TSS传感器是种感应式传感器,它能够感应变速 箱输入轴转动的速度。如果TSS传感器失效,输出轴速度(OSS)传感器的 信号会作为代替信号之用。08/20052005 Focus307-01A-36自动变速箱车辆配备:4速自动变速箱(4F27E)307-01A-36说明与操作输出轴速度(SS)传感器ELE0008125OSS传感器是位于差速器中转子上的变速箱外壳 上。SS传感器是种感应式传感器,它能够利用差速 器上的转子侦测车速。如果SS传感器失效,TSS传感器的信号会作为代 替信号之用。08/20052005 Focus307-01A-37自动变速箱车辆配备:4速自动变速箱 4F27E 307-01A-37说明与操作（续）变速箱档位 TR 传感器TR传感器是位于变速箱外壳的手动轴上。如果连接被切断,车辆将无法起动。手动排档杆换档锁电磁阀项目零件号码说明1-电磁阀2-锁定销当点火开关开启后,手动排档杆换档锁电磁阀会在 采下制动踏板后作动（来自制动灯开关的信号）。这 会使锁定销后缩,使手动排档杆能够从位置“P“中移 出。项目
