九年级第十四章《电路的串联和并联》

一、作图题（每题5分，共20 分）
1、如图甲所示的电路图,用笔画线代替导线把图乙所示的实物连接起来.

2、请将上图中的各元件符号连成电路图.要求两灯并联，开关同时控制两盏灯.
3、学习了电学知识之后，小明设计了一个简易“选答器”，如图13所示。一个问题有两个可选择的答案（a）和（b），选答器上与它们对应的有红灯、绿灯各一个，分别由两个按钮（开关）控制，选择哪一个答案就按下哪一个按钮，对应的灯就亮。右侧的方框内已画出了“选答器”连接线的插头部分，请你在方框中画出该“选答器”的内部电路图。

4、按照下图甲的电路图，将乙中的元件连成电路（元件位置不动，用笔画线表示导线）。

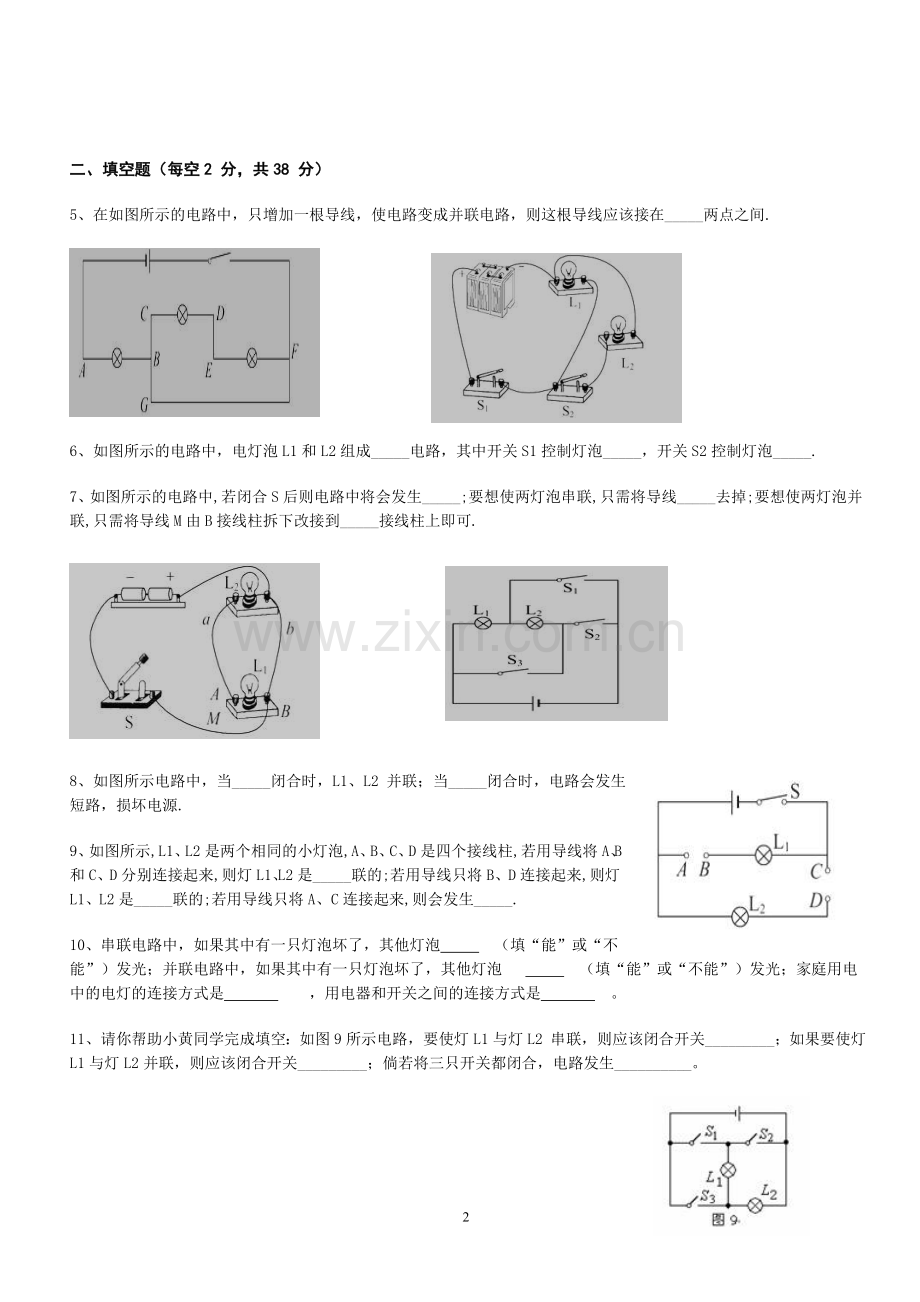

二、填空题（每空2 分，共38 分）
5、在如图所示的电路中，只增加一根导线，使电路变成并联电路，则这根导线应该接在_____两点之间.

6、如图所示的电路中，电灯泡L1和L2组成_____电路，其中开关S1控制灯泡_____，开关S2控制灯泡_____.
7、如图所示的电路中,若闭合S后则电路中将会发生_____;要想使两灯泡串联,只需将导线_____去掉;要想使两灯泡并联,只需将导线M由B接线柱拆下改接到_____接线柱上即可.

8、如图所示电路中，当_____闭合时，L1、L2 并联；当_____闭合时，电路会发生短路，损坏电源.
9、如图所示,L1、L2是两个相同的小灯泡,A、B、C、D是四个接线柱,若用导线将A、B和C、D分别连接起来,则灯L1、L2是_____联的;若用导线只将B、D连接起来,则灯L1、L2是_____联的;若用导线只将A、C连接起来,则会发生_____.
10、串联电路中，如果其中有一只灯泡坏了，其他灯泡  （填“能”或“不能”）发光；并联电路中，如果其中有一只灯泡坏了，其他灯泡   （填“能”或“不能”）发光；家庭用电中的电灯的连接方式是   ，用电器和开关之间的连接方式是  。
11、请你帮助小黄同学完成填空：如图9所示电路，要使灯L1与灯L2 串联，则应该闭合开关_________；如果要使灯L1与灯L2并联，则应该闭合开关_________；倘若将三只开关都闭合，电路发生__________。

三、选择题（每空4分，共36 分）
12、如图所示的电路中，开关只控制灯L2的电路是（   ）

13、对如图所示电路,下列说法中正确的是（   ）
A.L1和L2并联,开关S1只控制L2海 B.L1和L2并联,开关S1同时控制L1和L2
C.L1和L2串联,开关S2同时控制L1和L2 D.L1和L2并联,开关S2同时控制L1和L2

14、如图所示电路中，如果要让A和B两盏灯组成并联电路，则开关的开、闭情况是（   ）
A.S1、S3闭合，S2断开 B.S1、S2闭合，S3断开
C.S1、S2断开，S3闭合 D.S1、S3断开，S2闭合
15、在图中，两个灯泡并联的是（   ）

16、用一个开关控制两盏灯,这两盏灯的连接方式（   ）
A.一定是串联 B.一定是并联
C.两种连接方式都可以 D.两种连接方式都不可以
17、如图，电路中，下列操作中能使两盏灯都有电流通过的是（　　）
　 A． 只闭合开关S1 B． 只闭合开关S2和S3
　 C． 只闭合开关S2 D． 开关S1、S2、S3都闭合
18、如图所示电路，要使灯泡L1和L2组成串联电路，应该（　　）
A. 只闭合S3 B. 只闭合S2
C. 同时闭合S1和S2 D. 同时闭合S1和S3
19、下面是小华同学对身边的一些电路进行观察分析后作出的判断，其中不正确的是(    )
A．厨房中的抽油烟机里装有照明灯和电动机，它们既能同时工作又能单独工作，它们是并联的
B．马路两旁的路灯，晚上同时亮早晨同时灭，它们是串联的
C. 楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的
D. 一般家庭中都要安装照明灯和其它用电器，使用时互不影响，它们是并联的
20、如图所示，要使灯泡L1、L2并联在电路中，则三个开关的断开、闭合情况是（　　）
　 A． S1、S3闭合，S2断开 B． S2、S3闭合，S1断开
　 C． S2闭合，S1、S3断开 D． S1闭合，S2、S3断开

参考答案
一、作图题

1、因电路中待连入的元件较多,且两灯并联,开关分别控制两灯,采用分支路连接更为简单,即先选取连接电路元件较多的一支路将它串联起来如图甲,再将另一条支路并联在上述串联电路上即可,如图乙.
答案:见解析图乙

2、画电路图时要注意：线要横平竖直，和元件连接处不能有断开.先将两灯泡并联连接,然后按照从电源正极出发到电源负极的顺序依次连接.
3、如图32所示，画成并联电路的按以下标准给分：电路符号(包括交叉相连没点的和
重新画的电源的都算电路符号错)完全正确得1分， S1
S2分别与灯串联得2分。

4、（3分，凡有规范性错误一次性扣1分，不严格按图接线不得分）
二、填空题
5、A、D或A、E 6、并联   L1、L2   L2 7、短路   b   A 8、S1、S3   S2、S3 9、并   串   短路
10、不能，能，并联，串联 11、S1， S2和S3， 短路
三、选择题
12、C.13、B. 14、B 15、C.16、C.17、C．18、B 19、B．20、A．
