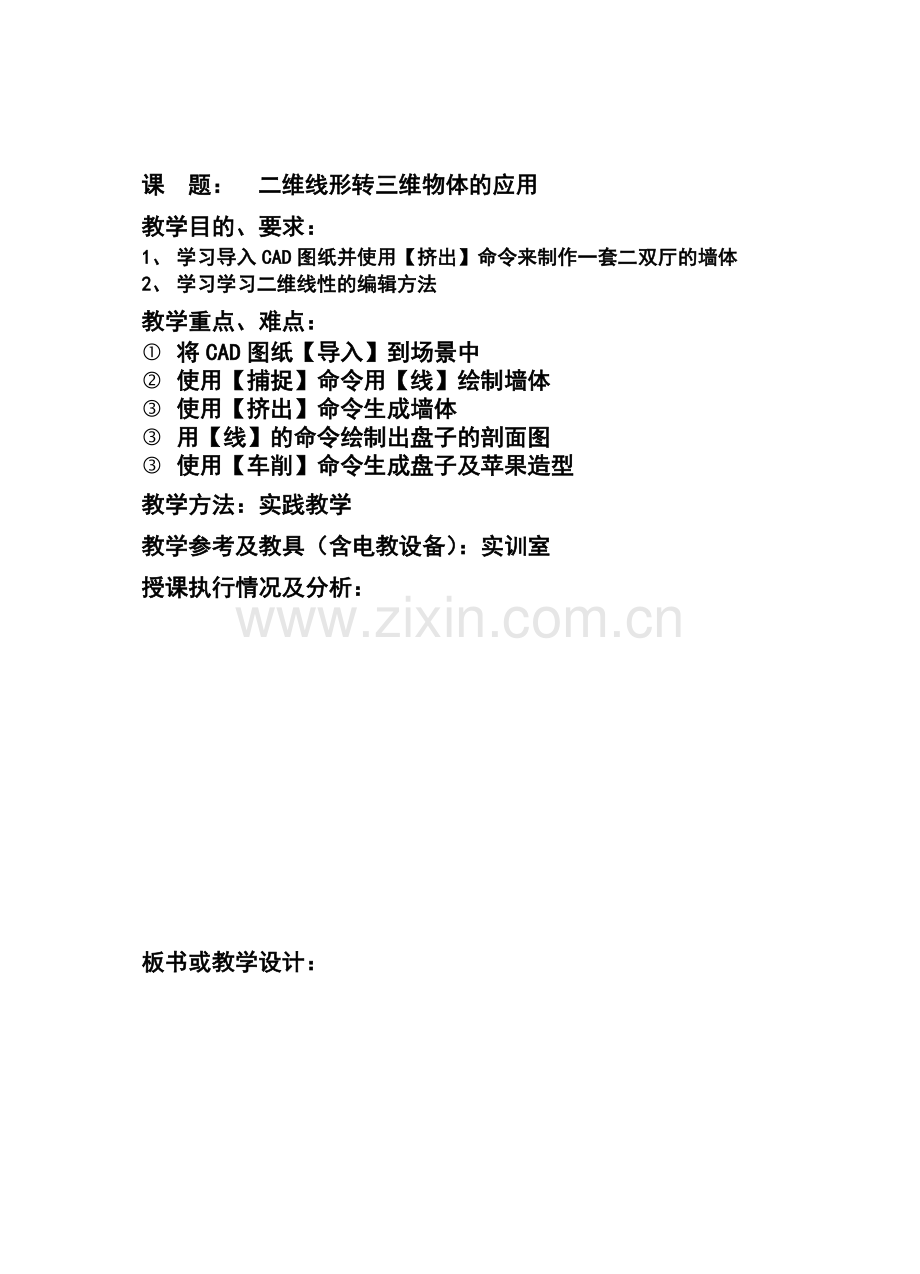

课 题： 二维线形转三维物体的应用
教学目的、要求：
1、 学习导入CAD图纸并使用【挤出】命令来制作一套二双厅的墙体
2、 学习学习二维线性的编辑方法
教学重点、难点：
 将CAD图纸【导入】到场景中
‚ 使用【捕捉】命令用【线】绘制墙体
ƒ 使用【挤出】命令生成墙体
ƒ 用【线】的命令绘制出盘子的剖面图
ƒ 使用【车削】命令生成盘子及苹果造型
教学方法：实践教学
教学参考及教具（含电教设备）：实训室
授课执行情况及分析：

板书或教学设计：

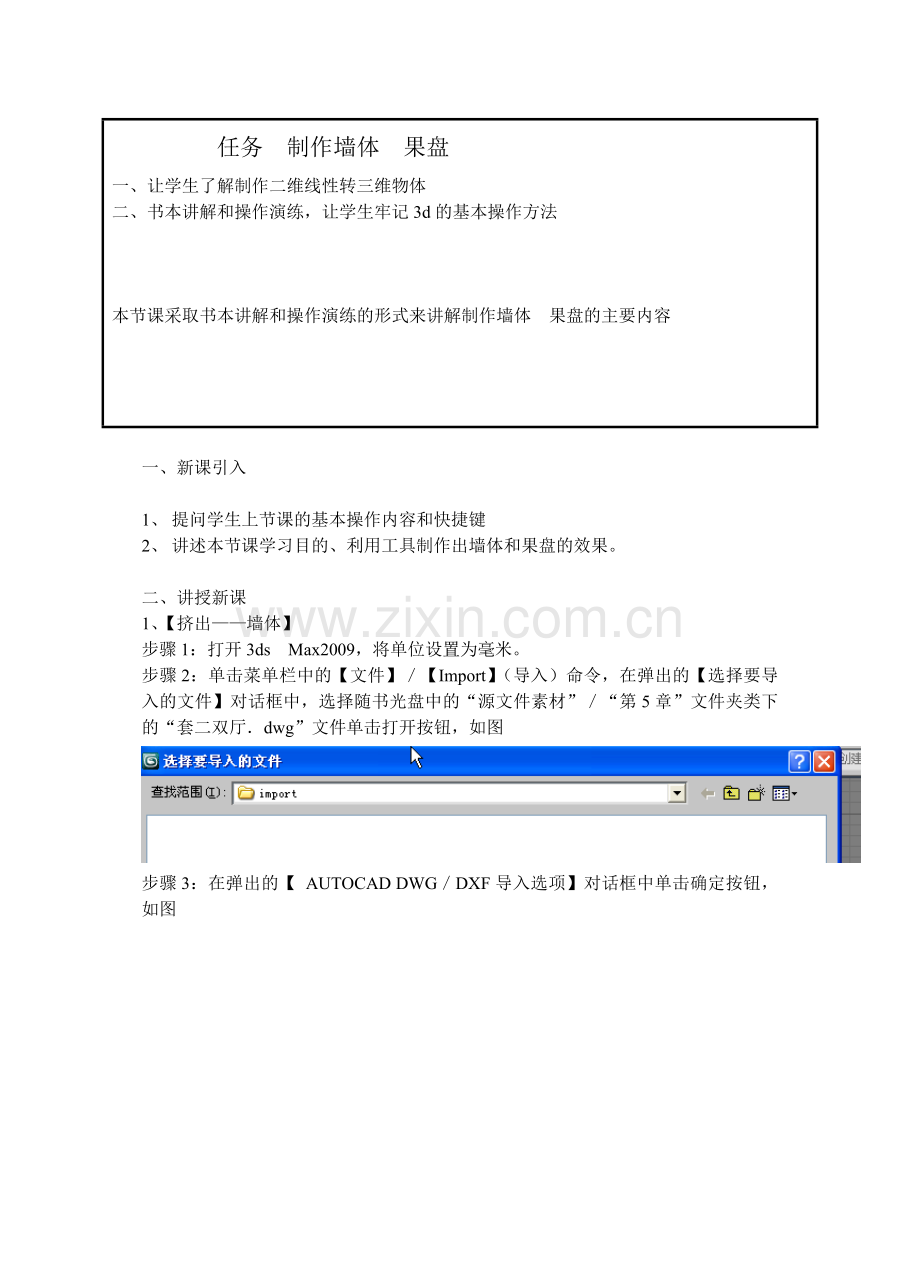

任务 制作墙体 果盘
一、 让学生了解制作二维线性转三维物体
二、 书本讲解和操作演练，让学生牢记3d的基本操作方法

本节课采取书本讲解和操作演练的形式来讲解制作墙体 果盘的主要内容

一、 新课引入

1、 提问学生上节课的基本操作内容和快捷键
2、 讲述本节课学习目的、利用工具制作出墙体和果盘的效果。

二、讲授新课
1、【挤出——墙体】
步骤1：打开3ds Max2009，将单位设置为毫米。
步骤2：单击菜单栏中的【文件】／【Import】（导入）命令，在弹出的【选择要导入的文件】对话框中，选择随书光盘中的“源文件素材”／“第5章”文件夹类下的“套二双厅．dwg”文件单击打开按钮，如图

步骤3：在弹出的【 AUTOCAD DWG／DXF导入选项】对话框中单击确定按钮，如图

步骤4：此时套二双厅的 AUTOCAD图纸就导入到了3 ds Max中，效果如图

步骤5：按一下Ctrl＋A键，选择所有有线形，为线形指定一个便于观察的颜色，如图

步骤6：击菜单栏的【组】／【成组】命令，在弹出的对话框中单击【选择】按钮，如图

步骤7：激活顶视图，按一下Alt＋W键，将视图最大化显示
步骤8：按下S键将捕捉打开，捕捉模式采用用2．5维捕捉，将鼠标指针放在按钮上方，单击鼠标右键，在弹出的【栅格和捕捉】窗口中对【捕捉】及【选项】进行设置，如图

步骤9：单击（创建）／（线形）按钮，在顶视图绘制墙体的内部封闭线形
步骤10：在命名面板中将【开始新图形】取消勾选，这样绘制出的线形是一体的
步骤11：用同样的方法将其他房间的墙体绘制出来

步骤12：单击（修改）按进入修改面板，在修改器窗口中为绘制的线形添加一个【挤出】修改器命令，将【数量】设置为2800（即房间的层高为2．8米），如图

【车削——果盘】
步骤1：步骤1：打开3ds Max2009，将单位设置为毫米。
步骤2：单击（创建）／（线形）/【线】按钮，在前视图中用线命令绘制出盘子的剖面线，如图

步骤3：单击（修改）进入修改面板，再进入（样条线）层级，为绘制的线型添加一个轮廓，大小比例控制得合适就可以了

步骤4：进入（顶点）层级，选择右面的两个顶点，单击【切角】按钮，在前视图拖动鼠标，此时的直角就会变为圆角，效果如图

步骤5：调整完成之后，在【修改器列表】中执行【车削】命令，匀选【焊接内核】选项。为了让盘子更圆滑一些，将【分段】设置为30，单击【对齐】项下的最小按钮，如图

步骤6：在前视图中用线命令绘制出苹果的剖面线，形态效果如图

步骤7：在【修改器列表】中执行【车削】命令，单击【对齐】类下的最小按钮，效果如图

步骤8：将制作的苹果复制多个，大小与形状可以进行修改，最终的效果如图

三、 作业
制作二维线性转三维物体（书本P50-P54）

四、 课后总结

总结：
