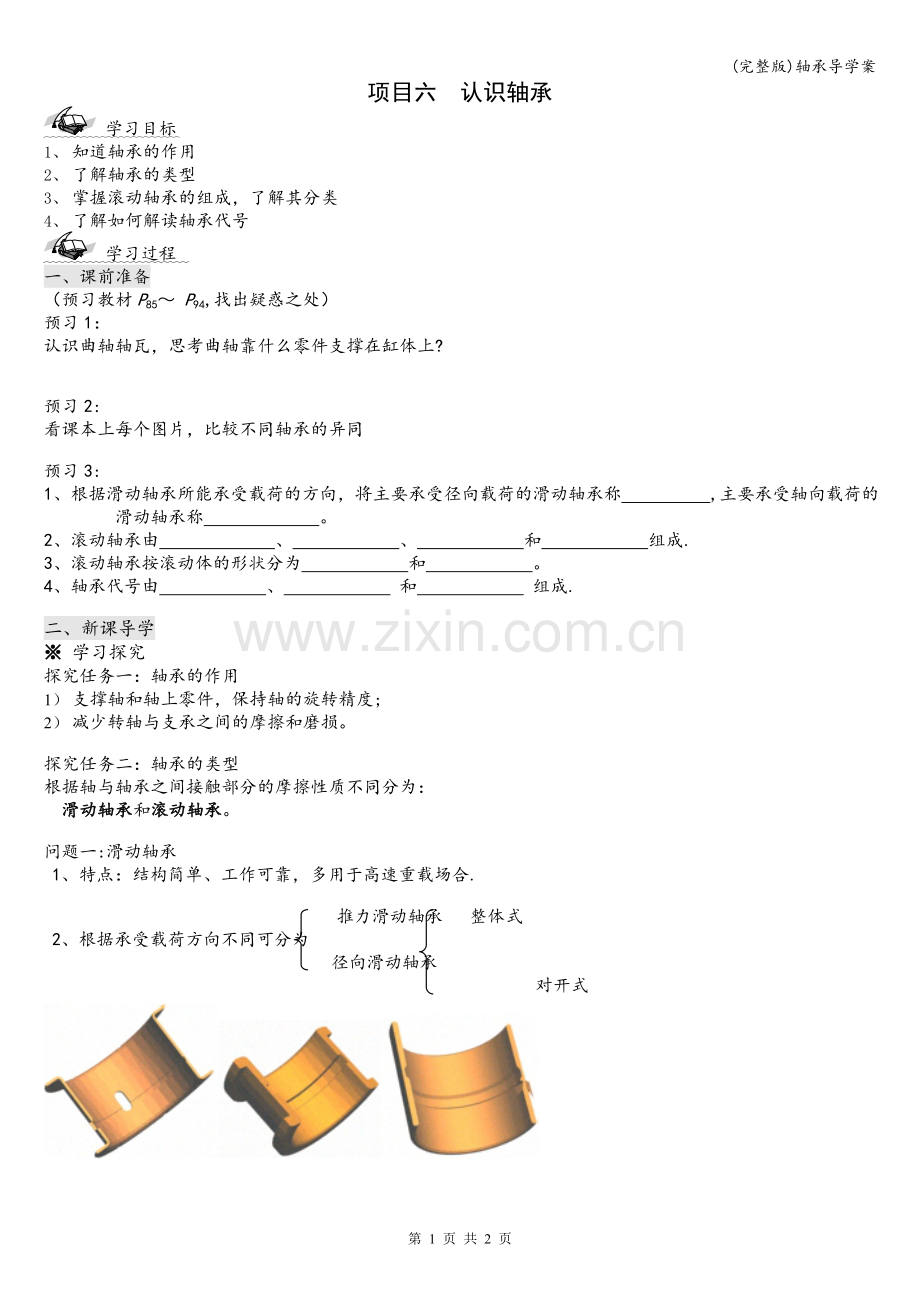

项目六 认识轴承
学习目标
1、 知道轴承的作用
2、 了解轴承的类型
3、 掌握滚动轴承的组成，了解其分类
4、 了解如何解读轴承代号
学习过程
一、课前准备
（预习教材P85～ P94,找出疑惑之处）
预习1：
认识曲轴轴瓦，思考曲轴靠什么零件支撑在缸体上?

预习2:
看课本上每个图片，比较不同轴承的异同

预习3:
1、根据滑动轴承所能承受载荷的方向，将主要承受径向载荷的滑动轴承称 ,主要承受轴向载荷的滑动轴承称 。
2、滚动轴承由 、 、 和 组成.
3、滚动轴承按滚动体的形状分为 和 。
4、轴承代号由 、 和 组成.

二、新课导学
※ 学习探究
探究任务一：轴承的作用
1） 支撑轴和轴上零件，保持轴的旋转精度;
2） 减少转轴与支承之间的摩擦和磨损。

探究任务二：轴承的类型
根据轴与轴承之间接触部分的摩擦性质不同分为：
滑动轴承和滚动轴承。

问题一:滑动轴承
1、特点：结构简单、工作可靠，多用于高速重载场合.

推力滑动轴承 整体式
2、根据承受载荷方向不同可分为
径向滑动轴承
对开式

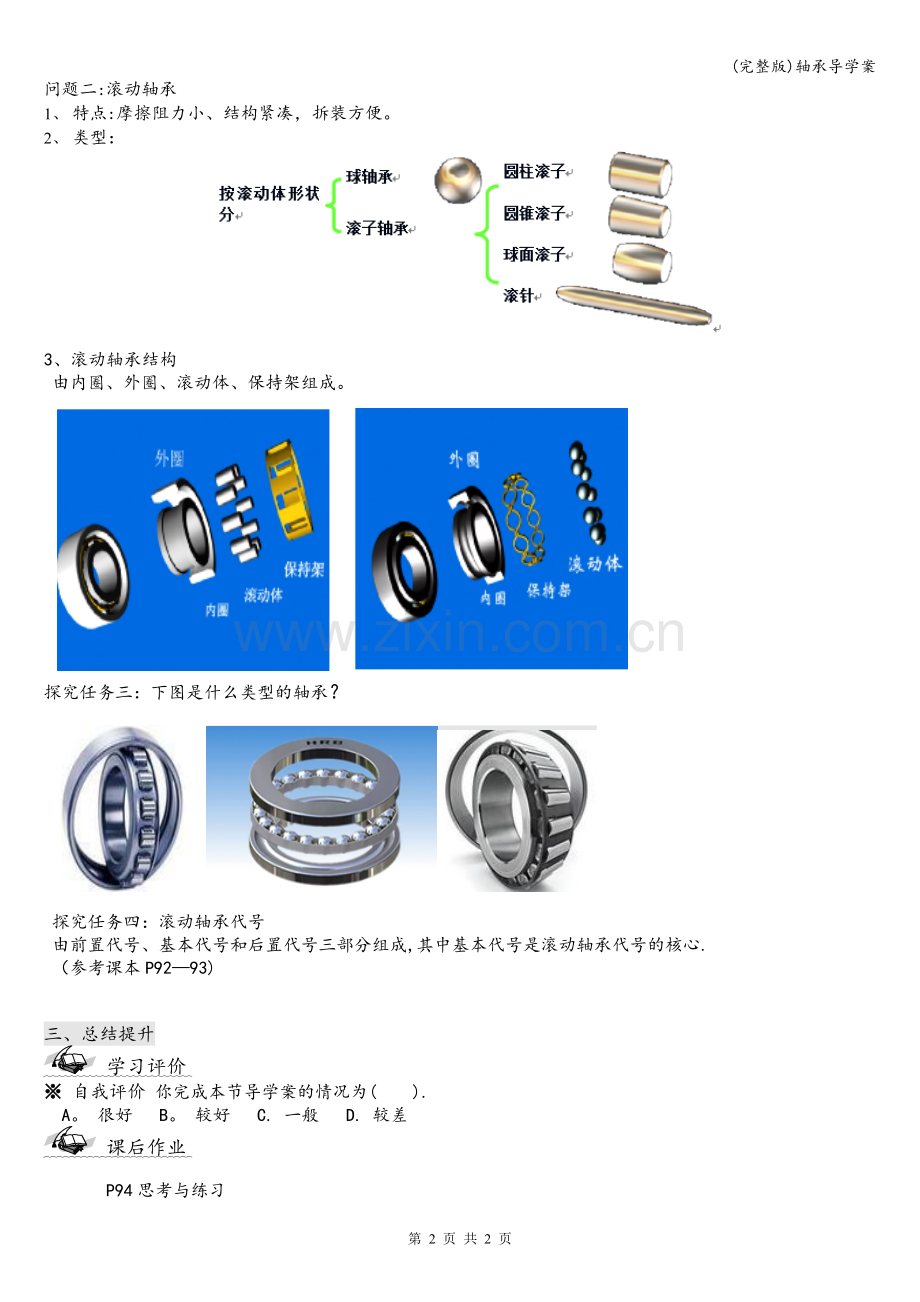

问题二:滚动轴承
1、 特点:摩擦阻力小、结构紧凑，拆装方便。
2、 类型：

3、滚动轴承结构
由内圈、外圈、滚动体、保持架组成。

。

探究任务三：下图是什么类型的轴承？

探究任务四：滚动轴承代号
由前置代号、基本代号和后置代号三部分组成,其中基本代号是滚动轴承代号的核心.
（参考课本P92—93)

三、总结提升
学习评价
※ 自我评价 你完成本节导学案的情况为( ).
A。 很好 B。 较好 C. 一般 D. 较差
课后作业

P94思考与练习
