全砼外墙结构拉缝专项施工方案

18
2020年4月19日
文档仅供参考，不当之处，请联系改正。

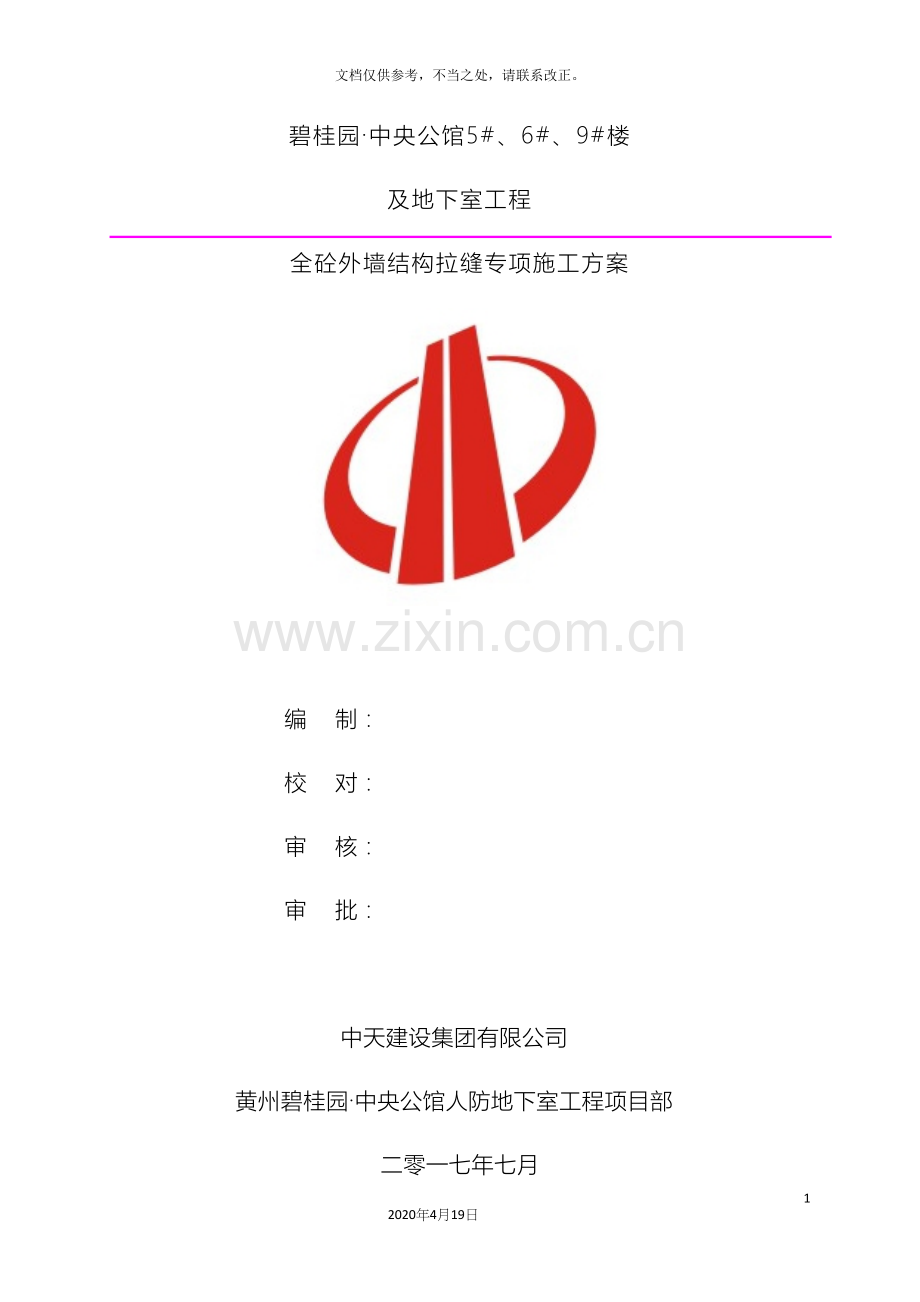

碧桂园·中央公馆5#、6#、9#楼
及地下室工程
全砼外墙结构拉缝专项施工方案

编 制：
校 对：
审 核：
审 批：

中天建设集团有限公司
黄州碧桂园·中央公馆人防地下室工程项目部
二零一七年七月

表单编号：ZT-3.1-B01
全砼外墙结构拉缝专项施工方案（安全专项方案）审查表
工程名称
黄州碧桂园·中央公馆人防地下室工程
方案名称
全砼外墙结构拉缝专项施工方案
方案编号

建设单位
黄冈万鑫置业有限公司
监理单位
湖北中南工程建设监理公司
工程地址
湖北黄冈
结构类型
框剪
建筑面积
77187.9 m2
结构层数
地下1层
编 制 人
漆红波
联系电话

报审部门
技术处
报审时间
.7
审查意见
专业部门审查意见：

审核人： 审查日期：
总工程师审批意见

审批人： 审批日期：
项目部签收：

签收人： 审查日期：
说明：填写审查意见，对于应修改的部分应明确、具体，写不下时可附纸。

工程技术文件报审表
表B1 编号：
工程名称
全砼外墙结构拉缝专项施工方案
日期
7月26日
现报上关于（ 全砼外墙结构拉缝专项施工方案）工程的技术管理文件，请予以审定。

类别
编制人
册数
页数
□
施工组织设计

施工方案
漆红波
1

□

□

施工单位名称：中天建设集团有限公司
技术负责人：
申报人：
总承包单位审核意见：

□有/□无 附页
总承包单位名称：中天建设集团有限公司 审核人： 审核日期： 年 月 日
监理审核意见：

审定结论： □同意 □修改后报 □重新编制
监理单位名称： 监理工程师： 审核日期： 年 月 日
由施工单位报填，经监理单位审批后，建设单位、监理单位、施工单位各存一份。

目录
1、 编制依据 2
2、 工程概况 2
3、 组织架构 3
4、 外墙深化 3
5、 材料选用 5
6、 施工工艺 5
7、 质量控制 10
8、 安全文明施工 10

1、编制依据
1) 招投标文件及施工图纸。
2) 施工组织设计。
3) 铝模深化设计图纸
4) 混凝土结构设计规范 GB50010-
5) 建筑抗震设计规范 GB50011-
6) 混凝土结构施工图平面整体表示方法制图规则和构造详图16G101-1
序号
项 目
内 　 容
1
工程名称
黄州碧桂园·中央公馆5#、6#、9#楼及地下室工程
2
工程地址
黄冈市黄州区赤壁大道以北，赤壁二路以东
3
建设单位
黄冈市万鑫置业有限公司
4
勘察单位
中机三勘岩土工程有限公司
5
设计单位
广东博意建筑设计院有限公司
6
监理单位
湖北中南工程建设监理公司
7
施工单位
中天建设集团有限公司
8
合同范围
承包人按发包人提供的土建施工图纸，及双方认可的预算书中内容，以现行国家规范确定的施工范围完成工程建设。

9
合同性质
施工总承包合同
10
合同工期
安全文明目标
548天
创湖北省文明工地
11
质量目标
工程质量合格
2、 工程概况
1) 总体简介
2) 工程简介
本工程包含5#、6#、9#及地下室工程，为减少交叉工序，提高施工效率本工程外墙利用铝模深化设计从结构上砌改墙实现全砼外墙，外墙一次成型。考虑到不同地震烈度区对结构的影响，结合本工程设计要求抗震设防烈度为6度的前提下，对外墙设置结构拉缝。
结构拉缝方式简介：指在构造砼墙体与剪力墙的竖向或横向接缝部位，填充柔性材料将二者间接连接，达到既不影响剪力墙的刚度，又能实现外墙一次浇筑完成的目的。

3、 组织架构

4、 外墙深化
本工程所包含的主体5#、6#、9#楼采用铝模工艺。5#楼3层及3层以上6#、9#楼4层及4层以上采用铝模。原外墙上的阳台隔墙、阳台栏板、窗台墙、外立面竖板、小墙垛等。以上砌体墙改为混凝土。下图以5#楼标准层为例，层高为3.15M，墙柱砼等级为C45，梁板等级为C30 。砌改墙及结构拉缝参考图例。

5、 材料选用
结构拉缝型材采用PVC-U型材。
结构拉缝的分类：

（有反梁时采用此型材）

竖向拉缝及横向拉缝宽均选用200MM宽，竖向拉缝长度为底板到梁底的高度，横向长度为砌体结构长度。

6、 施工工艺

1) 工艺流程

主体结构安装 构造墙柱钢筋安装 拉缝材料固定安装 模板安装 砼浇筑

2) 拉缝材料固定安装示意：

A1 按照图纸标示的位置、尺寸确定安装的位置及规格；
A2竖向拉缝板固定安装

A3横向结构拉缝安装;在混凝土初凝前安装横向拉缝板，使拉缝板与混凝土粘接密实，未密实区域使用抹平工具推送混凝土填充实； 禁止横向拉缝板在混凝土凝固后安装。

3) 结构拉缝的安装标准

4) 结构拉缝的安装节点图

7、 质量控制
1) 在安装竖向结构拉缝时，注意定位筋的长度不要超过墙体钢筋厚度，两端满足保护层厚度。
2) 部分结构拉缝截面400MM的部位，用两块宽200MM的拉缝板并排放好，并焊接定位筋。定位筋直径同拉结筋。
3) 在安装横向结构拉缝时，应在混凝土初凝时安装，禁止混凝土终凝后安装。
4) 在安装竖向结构拉缝时，拉缝板上口用胶带封口防止混凝土进入板内。

8、 安全文明施工
1) 施工作业使用好“三宝”，进入现场必须戴上安全帽，高空作业系好安全带。
2) 中小型机械的电源线绝缘良好。工作前先试运转，待无问题后再进行工作。工作完毕拉闸断电锁好开关箱。
3) 凡在现场操作的特种作业人员必须持证上岗。
4) 每道工序施工前，必须由工长、班组长对工人进行书面安全交底和班前交底。
5) 尽量减少噪声及有害光源对环境的影响，施工中采用低噪声的工艺和方法，对噪音较大的通风管道制作、管道加工车间采取隔音降噪措施，对电焊光弧采取隔离措施。
6) 剩余料具、包装及时回收、清退，对可再利用的废弃物尽量回收利用，各类垃圾及时清扫、清运，不得随意倾倒，一般要求每班清扫，每日清运。
