明挖基坑降水施工方案书.doc

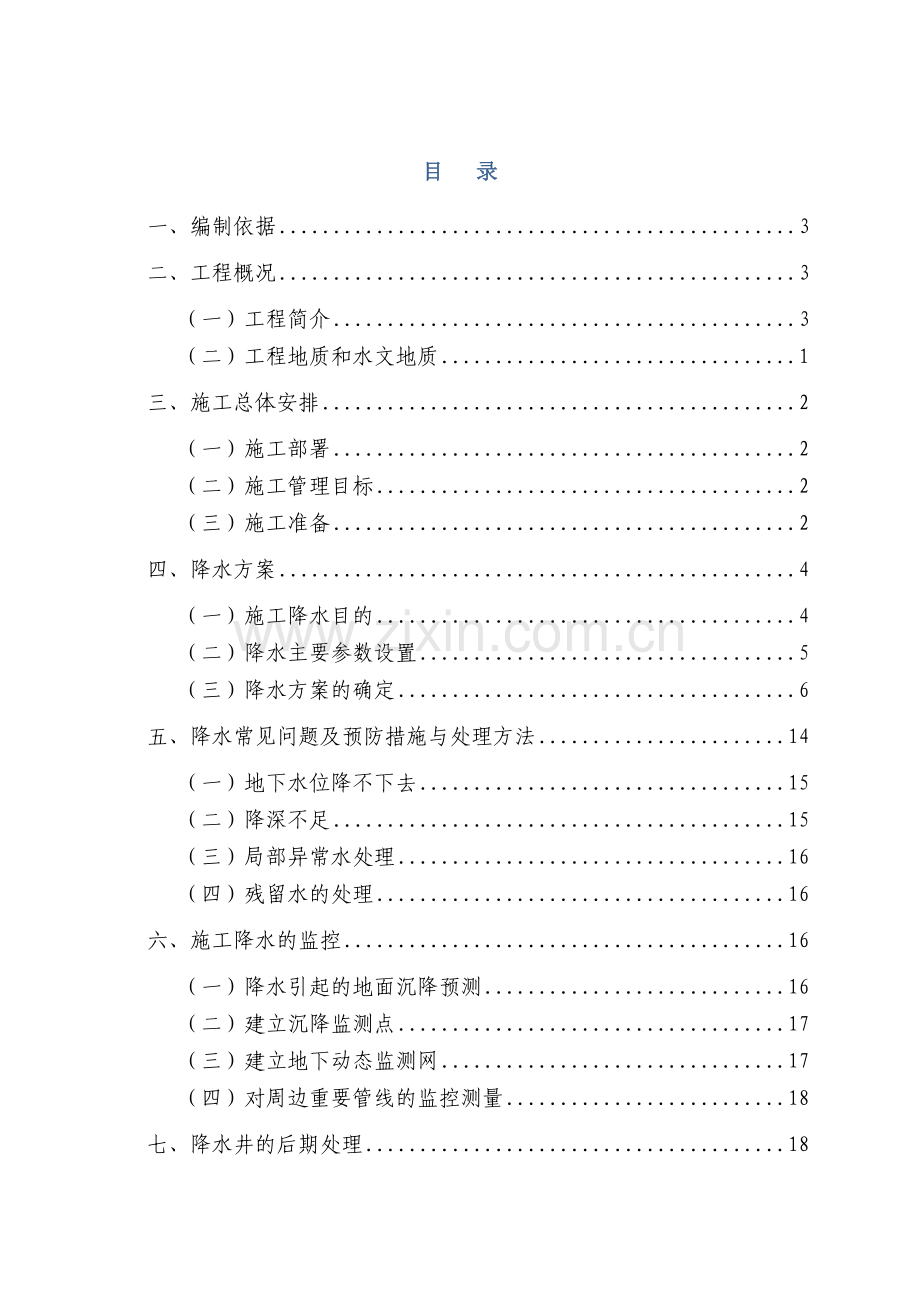

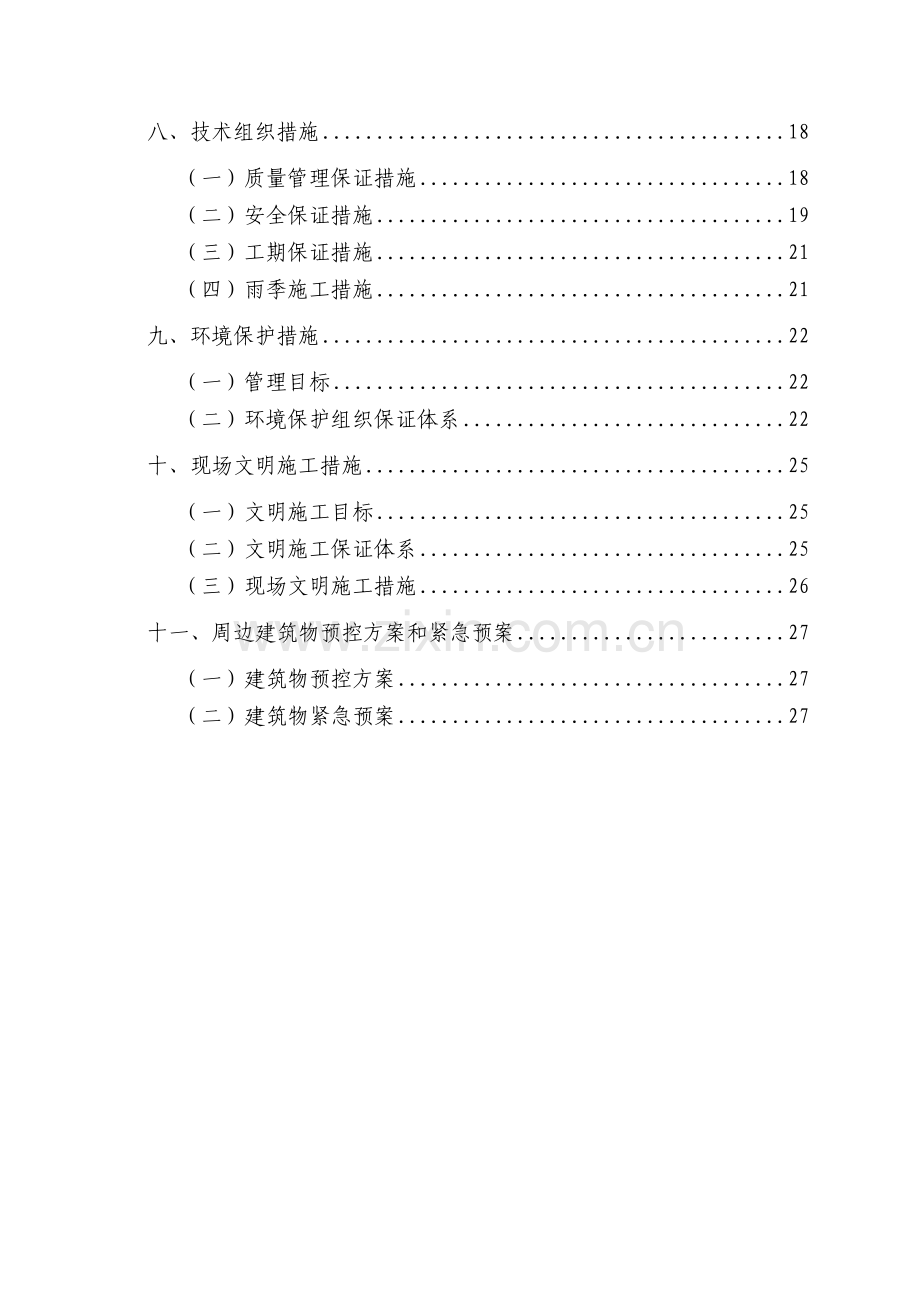

目 录一、编制依据3二、工程概况3（一）工程简介3（二）工程地质和水文地质1三、施工总体安排2（一）施工部署2（二）施工管理目标2（三）施工准备2四、降水方案4（一）施工降水目的4（二）降水主要参数设置5（三）降水方案的确定6五、降水常见问题及预防措施与处理方法14（一）地下水位降不下去15（二）降深不足15（三）局部异常水处理16（四）残留水的处理16六、施工降水的监控16（一）降水引起的地面沉降预测16（二）建立沉降监测点17（三）建立地下动态监测网17（四）对周边重要管线的监控测量18七、降水井的后期处理18八、技术组织措施18（一）质量管理保证措施18（二）安全保证措施19（三）工期保证措施21（四）雨季施工措施21九、环境保护措施22（一）管理目标22（二）环境保护组织保证体系22十、现场文明施工措施25（一）文明施工目标25（二）文明施工保证体系25（三）现场文明施工措施26十一、周边建筑物预控方案和紧急预案27（一）建筑物预控方案27（二）建筑物紧急预案27明挖渡线降水施工方案一、编制依据1、深圳地铁11号线11301-1标福车区间明挖渡线围护结构施工图；2、国家及现行施工及验收规范、规程、标准；3、深圳市有关环保、卫生、健康、消防、文明施工的规定和要求；4、施工现场考察资料及有关调查材料；5、我单位相关施工经验。二、工程概况（一）工程简介明挖渡线基坑长124.7m，基坑深19.2m20.95m，基坑净宽为：标准段15.58m，轨排井处19.54m，盾构井处20.36m。基坑围护结构采用“地下连续墙内支撑”型式。地下连续墙厚800mm，长26.4m27.51m，墙体平均嵌入基坑底8m。基坑共设5道支撑（一道支撑为倒换撑），其中盾构始发井处第一、二、三、四、五道支撑为800*800mm钢筋砼支撑，除盾构始发井之外第一道支撑为800*800mm钢筋砼支撑，第二、三、四、五道支撑为600，t=16mm的钢管支撑。降水井深入基坑底部5m,降水期间确保基坑内最高水位位于坑底以下1m。明挖渡线基坑内共设置降水井11口,降水井横向间距为15m,井底采用6mm厚钢板封底，降水井直径为1000mm，井中部插入600钢管，壁厚为5mm。基坑开挖四周及中部布置矩形排水明沟，在排水明沟中每隔15m的区域设置一个集水井，集水井中放置水泵，将基坑内地下水与施工废水抽至地表沉淀池，经沉淀后排水市政管道。基坑内排水明沟与集水井随开挖深度加深而逐步加深，保持排水沟沟底低于基坑底不小于0.5m，集水井低于排水沟不小于0.5m。地表基坑四周布置截水沟，目的是防止地表水汇入基坑内，截水沟应保持与基坑边缘有0.5m间隙，每隔2030m设置一个集水井，集水井中放置水泵将地表水排入沉淀池，经沉淀后再排入市政管道。在基坑周边冠梁上砌筑高度为1.8m的挡水坎，作用于地表截水沟类似。整个明挖渡线基坑降水体系布置如下图所示：图 1 明挖渡线基坑降水体系布置图（二）工程地质和水文地质1、工程地质：福田站车公庙站区间拟建场地原始地貌为剥蚀残丘（台地）间冲沟以及滨海滩涂地貌单元，现已填筑或推平，现状为道路、住宅区等，地形平坦。该地段建筑不多，交通繁忙。区间地质情况从上至下地层主要包括第四系全新统人工堆积层（Q4ml），第四系全新统冲洪积层（Q4al+pl），第四系上更新统冲洪积层（Q3al+pl），第四系残积层（Qel），燕山期粗粒花岗岩（53），构造岩（F）。2、水文地质1）地表水、地下水类型及赋存、补给条件区间范围地下水主要有第四系孔隙潜水、基岩裂隙水。第四系孔隙潜水主要赋存于冲洪积砂层中。砂层主要被人工填土层及上层冲洪积粘土、粉质粘土层覆盖，局部地段被淤泥、淤泥质粉质粘土层覆盖，地下水略具承压性，最大承压水头一般为地表。第四系冲洪积砂层水量较丰富，具有中等强透水性及中等强富水性。地下水水位1.208.60m。岩层裂隙水较发育，但广泛分布在粗粒花岗岩的中强风化带、构造节理裂隙密集带及断层破碎带中。富水性因基岩裂隙发育程度、贯通度、与地表水源的连通性而变化，主要由大气降水、孔隙潜水补给，局部具有微承压性。2）地下水的腐蚀性本区间线路地下水对混凝土结构腐蚀性基本为微中等腐蚀性，在长期浸水环境下对钢筋混凝土结构中钢筋的腐蚀性为微腐蚀性。当隧道洞身全断面在残积土及其以下地层通过段，其腐蚀性可按地下水对混凝土结构腐蚀性基本为微弱腐蚀性，在长期浸水环境下对钢筋混凝土结构中钢筋的腐蚀性为微腐蚀性。当隧道洞身在砂层通过时，其腐蚀性可按地下水对混凝土结构腐蚀性基本为弱中等腐蚀性，在长期浸水环境下对钢筋混凝土结构中钢筋的腐蚀性为弱腐蚀性。3）岩土的富水性及渗透系数第四系人工填土、淤泥和残积土的含水性和透水性相对较差，属弱含水、透水层，水量较小，水质易被污染；第四系全新统海冲积积含有机质砂层（4），第四系全新统冲洪积粗砂层（11），第四系全新统冲洪积砾砂层（12），第四系上更新统冲洪积砾砂层（11）含水性和透水性较好，具有强透水性及中等强富水性，属富含水、强透水地层；强中等风化带中的基岩裂隙水其含水性、透水性因裂隙发育程度、岩体破碎程度不同而具一定的差异性，整体属弱中等含水（透水）层；构造裂隙水因构造带的裂隙发育程度、岩体破碎程度不同而富水性、透水性呈现较大的差异性，整体属中等含水层（透水层）；沿线局部分布的脉岩体构造裂隙较发育，整体属弱中等含水层（透水层）。4)地下水位2.477.02m，主要赋存于冲洪积砂中，对混凝土结构具有腐蚀性，软弱土层厚度大，近乎为基坑开挖深度一半；地下水位高，含水层厚度大，坑壁土层透水性和富水性好。三、施工总体安排（一）施工部署先进行降水井的成井施工，降水井成井同时在待挖基坑周边布置排水明沟与集水井，洗井后即进行降水。降水井施工的同时清理现场，降水井全面降水开始后20小时，开始进行土方开挖施工，开挖深度每层不得超过2m。开挖接近水位时，如土质湿软，则应该持续降水待地层含水疏干后继续开挖。因工期紧张，各工序需搭接严密。（二）施工管理目标1、质量目标：取得良好的降水效果，保证明挖基坑开挖施工的无水作业和安全，确保工程质量达到合格。2、工期目标：要求降水井施工提前于深基坑开挖施工至少20天以上，提前启动降水，保证基坑坑底无明流水状况，确保施工安全。3、合理的布置施工场地，达到深圳市及有关部门安全文明施工工地要求。（三）施工准备1、施工组织机构以项目经理为组长、组员为专业技术人员及管理人员组建降水施工管理小组，人员组成如下： 工区经理： 王迎新 技术负责人： 王义强 质量检查员： 王宇声 现场负责人： 米振増 安全员： 李宏斌 闫敏 专职电工： 张德福值班人员： 李赋宁 张耀园 2、施工准备（1）调查场地周围图纸上已标明的管线以及地下不明市政管线，同时考虑降水抽水管线位置的布置。（2）对施工人员进行安全、技术交底。（3）做好施工中各种材料的计划和供应计划。3、施工流程施工流程：现场踏勘井位布置人工挖探坑钻机就位成孔清孔下钢筋笼填滤料洗井安装潜水泵及管路系统下泵抽水清理施工现场降排水管理与服务。4、施工用电打井施工期间用电量150KW，降水期用电从明挖渡线总配电房接驳，采用配电柜接至施工现场，布置一个一级配电箱，再经二级配电箱接驳。5、物资准备本工程用的降水井钢管的现场加工以及回填滤料按材料计划及时采购，品种、规格应齐全配套。材料进场进行验证，严把材料质量关。表 1主要材料计划用量表序号材料名称规格型号单位数量备注1钢管内径600mm米2722砾料F35mm立方米1313粘土立方米354水泵扬程40m，30m3/h台40备用10台5排水管PVC管米11006泵管PVC管米42007铅丝10号kg1088电缆90mm2米12009混凝土井盖重型个4010水泥425#吨0511砖块833112砂立方米0713尼龙网布60目米300014配电箱（一级、二级）个45一个一级配电箱6、机械设备见表2。表 2 机械设备表机械名称用途计划数量旋挖钻机管井成孔1台空压机洗井4台电焊机焊接钻头3台7、劳动力组织按照施工进度计划及工程量配备劳力，并安排进场时间，用工高峰时现场劳动力约为为68人。 表 3施工劳动力安排表工种数 量备注钻机操作员2吊车司机2人工挖探井5降水井施工10根据需要适当调整人井施工5下泵2杂工3排水联络管及电缆敷设施工2合计31四、降水方案（一）施工降水目的1、降水目的是疏干基坑开挖面土层层范围内的层间潜水或滞水，且将承压水降至基坑底部标高下1m以上。2、降水原则（1）降水井位置须避开各种地下管线；（2）考虑支护结构对降水井的潜在影响；（3）考虑附近建筑物与降水井间的相互关系。3、降水方案的理论依据（1）土的透水性在地下水位以上土体中存在毛细水。毛细水的存在,增加了土粒间的接触压力,这对土体的稳定是有利的。地下水位以下土体中的自由水称为地下水,它连续充满所有孔隙,对土粒产生浮力作用。（2）降水对地层的加固作用设原地层在自重应力作用下已完全固结,降水后,地下水位降低H = H1-H2,使得下卧层承受相当于HW 的垂直附加应力,下卧层的有效应力随着空隙水压力的消失而增长。对降水深度H 范围内的土层,其含水量因降水而显著减小,其重度从浮重度 提高到饱和重度sat ,这部分土层在增加的自重应力作用下逐渐固结,土体抗剪强度相应增加。（3）降水对防止渗流破坏的作用在未降水的条件下,开挖位于地下水位以下的基坑,水压平衡被打破,产生水头差,出现流砂、流土现象。有时土体虽然暂时是稳定的,但细颗粒被水从粗颗粒之间带走,便会形成孔道,恶性循环,孔道不断扩大、加深,最终也会造成严重破坏。因此,作为防止渗流破坏的根本措施,应尽可能降水,减小水力坡度。（二）降水主要参数设置1、抽水泵的匹配根据经验针对此类含水层，下入流量为30 m3/h的潜水泵抽水，可使抽水强度适中,保持正常连续抽水，实际单井抽水量按360m3/d考虑。2、降水井结构降水井井深平均25m，井径1000mm，全孔下入内径600mm的钢管。井孔125m的滤水管外包三层60目尼龙网，降水井1m以下部分回填35mm滤料。3、抽水水泵抽水井采用流量为30m/h,扬程不小于40m的潜水泵，下泵深度为不小于22m。4、检查井及排水管路降水线路范围铺设100mmPVC排水总管，该总管与外围市政雨污水井连接，抽水井采用50mmPVC管分别就近与方井或市政雨污水井（或雨水箅）相连。为防止基坑开挖施工对降水井造成破坏，降水井、集水井和集水池均应加盖混凝土重型井盖。5、降水效果预测及水文动态观测井孔施工结束开始降水后，通过降水井之间的水位观测井进行水位动态观测，随时了解水位动态变化，及时调整降水参数，保证施工的进行。（三）降水方案的确定降水井间距一般为15m，间距调整时必须通知设计院。降水井深度为基坑底部以下5m，遇中风化岩时，按照规要求执行。1、降水要达到的效果通过降水及时疏通开挖范围内土层的地下水，使其得以固结，以提高土体强度和自稳性，防止开挖面土体失稳。降低下部承压水层的承压水水头，防止基坑底部土体隆起或突涌的发生，确保施工时明挖区间底板的稳定性。2、降水施工方案明挖渡线基坑深度平均为20m，水位需降至21m以下，降水幅度19.8m。由于施工需穿过的地下含水层较复杂,为确保降水效果同时兼顾现场实际工作空间，以及后期主体施工的需要，基坑降水工作在土方施工前20进行，基坑降水顺序根据开挖顺序而定。3、降水井施工成井工艺流程1）井位布设按设计要求布设井位，布置井位时需考虑地下管线的位置，错开地下障碍物。开挖前先人工挖探井，探井深度不小于3米。井位应采用显著标志。施工准备做施工临时围挡及各种警示标志接通施工用临时电路、水管查明地下管线及地下构筑物定 井 位测量放点校 核挖探坑埋设钢护筒、垒砌泥浆池钻机就位、调整钻机对准井位调整水平度、垂直度检查钻头直径钻孔至设计孔深换浆、验孔下井管、填滤料洗井、补滤料、上部封井是否影响交通做地下工作井做地下排水支管水泵安装，试抽水是否图 2管井施工工艺流程图2）凿井采用旋挖钻机成井，井径不小于1000mm，井孔应保持圆正垂直，孔深不小于设计值。3）清孔井管下入前注入清水置换，污水泵抽出沉渣并测定井深。4）吊放井管井管采用内径600mm的钢管，放置井管时，缓缓下放，在下管前将井管依井方向立直。依次分段焊接，吊放井管要垂直，并保持在井孔中心，为防止雨水泥砂或异物流入井中，井管要高出地面不小于200mm，并加盖临时保护。井管上每隔1500mm设置一个长度为1500mm的开孔区域，每层开孔六个，直径为30mm，每层孔间距为500mm，井管开孔见下图：5）填滤料井管下入后立即填入滤料。滤料沿井孔四周均匀填入，宜保持连续，将泥浆挤出井孔。填滤料时，应随填随测滤料填入高度，当填入量与理论计算量不一致时，及时查找原因。不得用装载机直接填料，应用铁锹下料，以防不均匀或冲击井壁。洗井后，如滤料下沉量过大，应补填至井口下1米处，其上用粘土封填。滤料为2-4mm干净石屑,杂质含量不大于3%。6）洗井在提出钻杆前利用井管内的钻杆接上空压机先进行空压机抽水，待井能出水后提出钻杆再利用活塞洗井，活塞必须从滤水管下部向上拉，将水拉出孔口；对出水量很少的井可将活塞在过滤器部位上下窜动，冲击孔壁泥皮，此时要向井内边注水边拉活塞。当活塞拉出的水基本不含泥砂后，可换用空压机抽水洗井，吹出管底沉淤，直至水清不含砂为止。洗井应在成井8小时内进行，以免时间过 长，护壁泥皮逐渐老化,难以破坏，影响渗水效果。洗井中 图 3 管开孔示意图 化情况。7）排水沟及电缆铺设施工准备：根据降水设计图纸的位置进行测量放线，用雷达探测仪探测挖沟范围内有无地下管线，若有地下管线应进行调整。排水沟开挖：排水沟底部的开挖宽度应考虑除管道结构宽度外的增加工作面宽度，挖出的土应堆放在施工围挡内，除留出回填土外要及时清运出场。排水沟及集水井结构断面如下图所示：图 3排水沟、集水井结构断面图排水管焊接：排水管焊接应分段进行，并确保焊口完整严实，拐弯处平滑。排水管敷设：排水管下沟前应先检查沟底标高、坡度是否符合排水要求，下管时可采用人工压绳法或机械方法。管道在沟内焊接时应在焊接处挖一个操作坑，以便于焊接操作。管道安装完毕后应进行压力试验，经由甲方、监理、施工三方办理隐检手续后方可进行回填。电缆铺设及配电安装：接各降水井的电缆与排水管合槽铺设，要求穿塑料管加以保护并排列整齐。电缆应留有适量的长度，但不能将太多剩余电缆盘绞在沟槽内或井室内。电缆敷设如遇过路口或穿越放场区时，必须穿厚度为2mm以上的钢管加以保护，保护钢管内径大于电缆外径的1.52倍以上为宜。配电系统所用的开关柜、配电箱必须要垫高、固定，并按施工用电规范要求设防雨、防护围栏，在围栏上挂警示标志。配电系统设有三级保护装置。电力开关柜中设有过流、短路、过热保护的自动开关。动力配电箱中设有过流、漏电保护的自动开关。施工准备测量放线施工管沟地面焊接排水钢管将管道下入管沟试水试压回填、夯实砌筑暗埋井井室焊接支管地下管线探测路面切割挖 土将电缆穿管置入管沟图 4排水管线及电缆敷设施工工艺流程8）安泵试抽成井施工结束后，在降水井内及时下入潜水泵、接真空管、排设排水管道及电缆安装等，电缆与管道系统在设置时要注意避免在抽水过程中不被挖掘机、吊车等碾压、碰撞损坏。因此，现场要在这些设备上进行标识。抽水与排水系统安装完毕后试抽水，先采用真空泵与潜水泵交替抽水，真空抽水时管路系统内的真空度不宜小于0.06MPa，以确保真空抽水的效果。9）水位观测井的作用及布设在正式启动区间降水期间，通过水位观测井对区间周边的静态水位进行跟踪观测，随时掌握地下水位变化情况，以便调整抽水参数与管理，从而主动积极的为地下施工创造无水作业的条件，同时，若在降水期间，道路或者建筑物发生了异常沉降现象，可以将观测井当成回灌井使用，在保证洞内无水施工的同时保证地面的结构安全。每隔3孔井布置一孔观测，井且可根据现场情况适当调整。观测井必须能够反映水位变化情况。施工前应进行降水试验，以便修正施工工艺和设计参数；降水试验3个，试验应满足规程、规范要求。10）管井验收标准根据建筑地基基础工程施工质量验收规范（GB 50202-2002）和建筑与市政降水工程技术规范（JGJ/T111-98），验收标准如下：表 4管井验收标准序检查项目允许值或允许偏差检查方法单位数值1排水沟坡度12目测2井管垂直度1插管时目测3井间距（与设计相比）150用钢尺量4砾料填灌（与计算值相比）5检查回填料用量5井管插入深度（与设计相比）mm200水准仪6管井出水含砂量（粗砂）小于1/5万专用仪器（中砂）小于1/2万（细砂）小于1/1万13、施工注意事项：（1）外侧观测孔及回灌井钻孔前要详细研究各种地下管线图，探明管线后才可施工。否则调整井位，在原井位1.5m直径范围内重新选择钻孔。（2）降水井井布置完成后，及时布置降水井之间的水位观测井。设专人对地下水位进行检测。（3）钻孔时要尽量减少对周围土体的扰动，滤料要严格按照碎石级配进行。（4）在基坑土方开挖的前20天开始降水，降水分4次进行，每次降水为设计深度的1/5，从地面向下依次为：5米、10米、15米、20米、25米，时间依次为：3天、5天、8天、10天，15天。并对其进行详细的记录。严格控制每次降水的深度和降水的时间。（6）在明挖渡线主体结构底板施工前，要保证每个降水井都要正常工作，使水位保持在地板高程以下。在底板施工完成后，停止降水，再将降水井封闭。（7）降水井的封闭：采用混凝土将降水井封闭。（四）降水运行1、安装抽水设备和试运行（1）降水设备由井管和潜水泵组成。井管采用600mm内径的钢管，水泵采用QJ-32/5型潜水泵，每井一台，并带有吸水铸铁管或胶管，配上一个控制井内水位的自动开关，在井口安装75mm阀门以便调节流量的大小，阀门用夹板固定。（2）潜水泵在安装前，对水泵本身和控制系统进行全面细致的检查。检验电动机的旋转方向，各部位螺栓是否拧紧，润滑油是否加足，电缆接头的封口有无松动，电缆线有无破坏折断情况，然后在地面上转35min，如无问题，才可放入井中使用。安放潜水泵时可用绳索吊入滤水层部位，带吸水钢管的用吊车放入，上部与井管口固定。潜水电动机、电缆及接头应有可靠的绝缘，每台潜水泵配置一个专用控制开关。主电源线路沿井管排水管路设置。抽水设备安装完毕应进行试抽水，满足要求后始可转入正常工作。井管使用完毕，用吊车将井管口套紧徐徐拔出，滤管拔出洗净后再用，拔出所留的孔洞用砂砾填充、捣实。（3）试运行之前，准确测定各井口和地面标高、静止水位，然后开始试运行，以检查抽水设备、抽水与排水系统能否满足降水要求。（4）在降水井的成井施工阶段要边施工边抽水，即完成一口投入运行一口，在基坑开挖前，将基坑内地下水降到开挖面以下3.00m深。水位降到设计深度后，即暂停抽水，观测井内的水位恢复情况。2、降水运行（1）降水在基坑开挖前20进行，做到能及时降低基坑中的地下水位。（2）降水井抽水时，潜水泵的抽水间隔时间自短至长，降水井内的每次抽水后，应立即停泵，对于出水量较大的井每天开泵抽水的次数相应要增多。（3）降水运行过程中，做好各井的水位观测工作，及时掌握承压含水层水头的变化情况。（4）在降低下部承压水头的降水运行过程中当承压水头降至设计要求时，可适当调控降压井的抽水量或调整降水井的运行数量来控制承压水水头的下降幅度，以减少因降水而引起的地面沉降。（5）降水运行期间，现场实行24小时值班制，值班人员要认真做好各项质量记录，做到资料齐全，数据准确。（6）降水运行过程中对降水运行的记录，及时分析整理，绘制各种必要图表，以合理指导降水工作，提高降水运行的效果。降水运行记录每天提交一份，对停抽的井及时测量水位，每天12次。3、抽、降水管理抽降水管理要点是：1）定时巡视降排水系统的运行情况，及时发现和处理系统运行的故障和隐患，如水泵抽水出水情况，是否需要检修换泵；供电线路是否正常；排放水的含砂情况及排水联络管道是否畅通。2）按要求观测水位，观测频次：降水前期一个月内2天1测，之后5天1测，及时分析、了解降水过程中的水位变化情况，并根据水位变化情况调整开泵地段和开泵数量，以减少地下水资源无谓排放。4、降水运行的注意事项（1）对所有降水井井口进行封闭保护，并用专用标记标示，以免井口、出水管的碰撞、损坏。（2）降水运行阶段要经常检查泵的工作状态，一旦发现不正常及时调泵并修复。（3）降水井供电系统应采用双线路，防止中途停电或发生其它故障，影响排水。设置备用发电机组，以防止突然停电，造成水淹基坑。降水运行阶段保证电源供给，如遇电网停电，须提前两个小时通知降水施工人员，以便及时采取措施，保证降水效果。（4）在降水运行过程中，对于降水井的停抽时间，必须得到设计认可后方能停止抽水,在降水期间，还要随时注意抽出的地下水是否浑浊，防止抽水带走土层的细颗粒。（5）潜水泵在运行时应经常观测水位变化情况，检查电缆线是否和井壁相碰，以防磨损后水沿电缆芯渗入电动机内。同时，还须定期检查密封的可靠性，以保证正常运转。（6）抽水设备由专人负责定期维护和维修，并适当增加备用潜水泵和计量设备，以保证施工期间的正常使用。（7）降水运行不允许一次把水抽降至井底，要采取多次降水，一次降低水头5m，间隔24h后再进行下次降水，直至水降至设计深度。值班人员保证降水连续进行，并做好水位观测记录，及时分析降水效果，以便调整水泵工作压力和水井布局，确保基坑降水达到预期效果。（8）开始降水后，随时了解水位动态变化。进行监控量测，了解基坑周围土体沉降量及对建筑物或管道等的影响。当建筑物沉降超限时采取回灌措施。 (9)降水管井在完成其使用目的后，首先切断供抽水用电源，拆除井下水泵、电缆、泵管，采用石屑填入井管内，回填高度为至井口1.5m。利用井孔内存水使之饱和，依靠自重压实。当井孔内存水不能使回填石屑饱和时，边回填边注水。距井口2.0m以上采用C15素混凝土回填，并人工捣实。近地表部分按原地貌恢复。混凝土在回填石屑后间隔3天再回填。回填处理的有关技术要求参照建筑地基处理技术规范(JGJ79-91)及其它规范、规程进行。5、降水施工中应注意事项（1）降水井前1.44米必须采用人工开挖探明地下管线，护筒外侧必须用粘土封堵密实，防止钻井施工用水渗漏造成塌孔。（2）降水井施工到设计深度时，必须经现场技术人员验收合格后，方可进行下阶段操作。（3）井管系统安装完毕后进行试抽水记录出水量及水位变化情况，检算降水井降水能力，以备及时调整降水方案。保证基坑内水位在开挖面1.0米以下。（4）降水工作与开挖施工密切配合，根据开挖的顺序、开挖的进度等情况及时调整降水井的运行数量。五、降水常见问题及预防措施与处理方法（一）地下水位降不下去1、产生原因（1）洗井质量不良，砂滤层含泥量过高，孔壁泥皮在洗井过程中尚未被破坏掉，孔壁附近土层在钻孔时遗留下来的泥浆没有除净，使地下水向井内渗透的水道不畅，影响集水能力。（2）滤网和砂滤料规格选用不当。（3）水文地质资料与实际不符，井垂直度不符要求，井内沉淀物过多，井孔淤塞。2、预防措施及处理方法（1）在井点管四周灌砂滤料后立即洗井。一般在抽筒清理孔内泥浆后，用活塞洗井，或用泥浆泵冲清水与拉活塞相结合洗井，以破坏孔壁泥皮，并把附近土层内遗留的泥浆吸出，然后立即单井试抽，使附近土层内未吸净的泥浆依靠地下水不断向井内流动而清洗出来。（2）需要疏干的含水层均应设置滤管；滤网与砂滤料规格根据含水土层土质颗粒分析选定。（3）在土层复杂地段，做现场抽水实验。在钻孔过程中，对每一个井孔取样，核对原有地质资料。在下井管前，复测井孔实际深度，结合设计要求与实际水文地质情况配置井管与滤管。（4）在井孔内安装或调换水泵前，测量井孔的实际深度和井孔沉淀物的厚度。如果井深不足或沉淀物过厚，需对井孔进行冲洗，排除沉碴。（二）降深不足1、产生原因（1）基坑内局部地段的井点数过少。（2）井泵型号选用不当，井点排水能力太低。（3）单井排水能力未能充分发挥。（4）水文地质资料不确切，基坑内实际涌水量超过计算涌水量。2、预防措施及处理方法（1）按实际水文地质资料计算相关参数。复核井点过滤部分长度、井进出水量。（2）选择井泵时考虑到满足不同阶段的涌水量和降深要求。（3）改善和提高单井排水能力。根据含水层条件设置必要长度的滤水管，增大滤层厚度。（4）在降水深度不够的位置增设井点。（5）在单井最大集水能力的许可范围内，更换排水能力较大的井泵。（6）洗井不合格的重新洗井，以提高单井滤管的集水能力。（三）局部异常水处理为了有效预防这种异常水给工程带来损失,应采取如下处理措施:1、当竖井或通道开挖遇到突然出现的不明外来水时,应立即停止开挖,做引流回填,控制因出水带出地层颗粒形成地层扰动坍塌,然后查明外来水补给源,采取寻源断流措施;2、对出水范围的部位,必须采用特殊加固措施,比如小导管注浆、局部土钉补强等方法,稳定后再继续下步开挖。对局部加深部分的承压水,若设计的周边降水井能力已无法满足加深部分的降水要求时,可对加深的部位专门设计降水井,抽水结束后对降水井必须进行封堵处理。（四）残留水的处理通过施工降水，基坑内可达到基本无水施工。由于地质条件变化的不确定性，导致地层中不可避免地有残留水的存在。针对地层中存在的残留水，拟采取以下措施。1、对于管线渗漏水，应引起足够重视，开工前对管线进行详细调查，摸清管线渗漏情况及使用情况。在施工中随时观察开挖面情况，发现含水量变化异常时立即采取措施。2、采用堵水的方法，根据地质情况，选择适应注浆浆液，进行注浆堵水并加固地层。3、当上述措施效果达不到安全施工要求时，拟增设基坑内轻型井点真空降水措施。六、施工降水的监控（一）降水引起的地面沉降预测1、沉降层的确定潜水位以上的粘性土及回填土不存在上层滞水，呈非饱和状态，沉降计算中不予考虑。本场区沉降计算层段为潜水位以下至承压水层的砂层及砂质粘土层。2、附加应力的确定附加应力依据各降水层水位降而定，每米水位降产生10kpa的附加压应力。3、沉降量计算降水过程对土体来说是孔隙水压力消散，有效应力增加的过程，有效应力增量引起了土体压缩变形。根据勘察报告提供的土力学参数和我们掌握的经验参数，分层计算粘性土和砂性土的固结压缩量，其叠加值即为最终沉降量。针对流砂层降水，只要从成井工艺上控制抽水含砂量，不使含水层固体颗粒流失，由此引起的地层压缩量微乎其微，地面建筑不会有任何影响。4、沉降范围根据经验及数值模拟结果，降水引起的地面沉降系以降水形成降落漏斗中心为沉降中心，主要沉降范围为外围降水井向外幅射50m，降水沉降监控测点可主要在此区域内布设。（二）建立沉降监测点在降水施工过程中，施工前先确定监测规模、内容、项目及测点的布置，沉降观测点布置在基坑以外12倍开挖深度范围内，重点监测该建筑物的沉降和变形。在监测过程中，建筑物沉降量和变形一旦超过数据警戒值，立即根据所测数据及时调整量测测点布置和影响范围，增加监测频率和观测次数，监测内容和控制标准参数。沉降监测由项目部监测组负责，在基坑降水施工之前进行第一次监测，施工期每天监测一次。监测要求三固定原则：固定观测人员，固定仪器，固定观测路线，保证每次观测的权相同。为确保观测质量，在第一次观测前，用皮尺选量好仪器观测位和标尺定位，并做好标志，以后观测按固定的位置、秩序同精度观测两次。当通过沉降监测发现建筑物沉降已达到预警标准时，应及时查明引起沉降的具体原因，并应根据建筑物沉降的情况确定处理方案。（三）建立地下动态监测网降水工程是一项受多种影响较大的工程，即使一个较完整的降水工程方案在工程实施过程中还要做多次的调整。本标段临近交通要道，附近有较多的构筑物、地下管线，为保证降水施工的顺利实施，对公路、建、构筑物、管线等不造成危害性影响，必须采取辅助或补救措施。建立地下动态监测网，在抽水影响半径内呈放射状设置观测孔；不同的含水层设分层观测孔、取水孔；在建筑物与抽水系统之间布设观测孔。提供上述观测中的下列数据：地下水位监测数据、地下水质月监测数据、工点的排水量数据、排水含沙量数据，并及时对其进行分析。（四）对周边重要管线的监控测量(1)、降水作业开始前，布设地表沉降、管线沉降、建筑物沉降和倾斜测点，并会同监理工程师和相关管理部门作好周围环境原始状况记录；(2)、降水作业开始前3天测3组数据，取平均值作为初始值；(3)、降水作业开始后，在水位未降到设计深度前，每天测3次数据；(4)、当水位到达设计深度后，并趋于稳定时，每天测1次；(5)、监测精度同水位监测精度；(6)、设专人负责监测工作，及时整理监测数据，绘制沉降值s与时间t曲线图，分析沉降趋势以及降水作业对周围环境的影响程度和范围；(7)、根据监测数据及st曲线，合理调整降水方案，确保地下管线及周围建筑物和构筑物的安全和正常使用。七、降水井的后期处理施工降水为结构工程施工的辅助工程，属临时工程范畴，因此降水工程结束（竣工）后，应予以拆除或采取适当处理措施。本工程施工围挡、临时建筑设施等，应在工程竣工或完成其使用目的后立即拆除，降水井和其它地下临时工程应按有关规定进行处理，恢复地面原貌。降水井的后期处理：降水井在完成其使用目的后，含水层段采用石屑填入成井管内，利用井孔内存水使之饱和，依靠自重压实，当井孔内存水不能使回填石屑饱和时，应边回填边注水。降水井处的隔水层段采用粘性土回填。降水井回填处理高度至井口2.0m，距井口2.0m以上应采用C15素混凝土回填，并人工捣实。近地表部分按原地貌恢复。混凝土应在回填石屑后间隔3天再回填。回填处理的有关技术可参照建筑地基处理技术规范（JGJ79-91）及其它规范、规程进行。八、技术组织措施（一）质量管理保证措施1、降水井施工技术保证措施降水井施工过程中，井径要符合设计要求，井孔必须保证圆正垂直，孔深不小于设计值。井管质量符合要求，安放要垂直，并保持在井孔中心。井管下入后立即填入滤料。滤料最大粒径不大于5cm，级配良好，无杂质泥土等，滤料填至井口下3m，井口3m范围用粘土封堵密实。采用下泵试抽洗井，直至水清砂净。2、排水工程质量保证措施工程所用材料质量必须是具有出厂合格证并经监理工程师认可，到场后由物资部门妥善保管，管口连接采用专用接头，并加强固定。出水口必须严格包封，防止水泥浆或混凝土进入管内堵塞导致泄水不畅。出水管、支管和主管用单向阀连接，防止停泵时水倒流，污水排放到污水井内以免造成环境污染。（二）安全保证措施1、安全管理目标执行安全管理制度，确保安全施工，无事故发生。2、安全管理及保证措施建立以工区经理为首的有专职安全员及各专业工长、施工班组长等人员参加的安全领导小组，负责施工现场安全及文明生产的管理，监督和协调工作。贯彻“安全第一,预防为主”的方针。安全员负责检查安全生产规章制度执行落实的情况，定期召开安全生产会议，促使人人重视安全生产，对现场的安全生产负责。各施工组安全员具体负责该分项工程施工过程中的设备安全、人员安全等，对该分项工程的安全措施进行督促实行和检查，发现问题及时整改。1）人身安全(1)加强安全教育，严格执行安全生产的各项规章制度，现场设专职安全监督员，各作业班组有专人负责安全管理，把日常安全管理监督与定期检查结合起来，定期组织职工学习安全生产知识和各种规章制度、安全操作规程等。(2)凡进入施工现场人员必须戴安全帽。(3)机械所用电缆均要采取安全措施，避免车辆碾压，以防止人员触电。(4)设备装吊或钻机移位时，应按负荷选择索具。严禁吊钩吊人，起吊物体不准在吊物下站人，更不得在物体上站人；起重机的臂下严禁站人。抬运重物时，必须统一口号，同起同落，以免碰人。挖好的探坑要盖好，防止人员掉入。2）用电安全（1）现场配电、接线必须由电工进行，电工必须持证上岗。电工操作必须穿戴必要的绝缘保护用品。（2）现场使用的电气设备、线缆等，在使用前均需进行检查其绝缘性能，不符合要求者，严禁使用。（3）配电系统必须实行分级配电。各类配电箱、开关箱的安装和内部设计必须符合有关规定。箱内电器必须可靠、完好，其选型、定值要符合规定。配电电器、电缆应满足用电荷载要求，严禁超负荷用电。（4）电气设备要采取防雨、防水措施，以免因雨、水损坏绝缘。（5）独立的配电系统必须采用三相五线制的接零保护系统，各种电气设备和电力施工机械的金属外壳必须采取可靠的接零或接地保护。（6）电焊机应单独设开关。外壳必须做接零或接地保护。一次线长度应小于5米，二次线长度应小于30米，两侧接线应压接牢固，并安装可靠的防护罩。焊把线应双线到位，不得借用其它金属物。焊把线应绝缘良好。电焊机设置地点应防雨、防潮、防砸。从事电焊操作人员必须配戴符合规定的绝缘防护用品。（7）手持电动工具应符合国家有关标准和规定。工具的电源线、插头和插座应完好，其外绝缘应完好无损。（8）现场照明必须按规定布线和装设灯具，并在电源一侧加装漏电保护器。（9）移动、检修电器设备必须先切断电源，严禁带电操作。（10）现场施工人员不得随意操作与自己工作无关的电器设备。（11）对现
