《电力电子技术》课后答案.doc

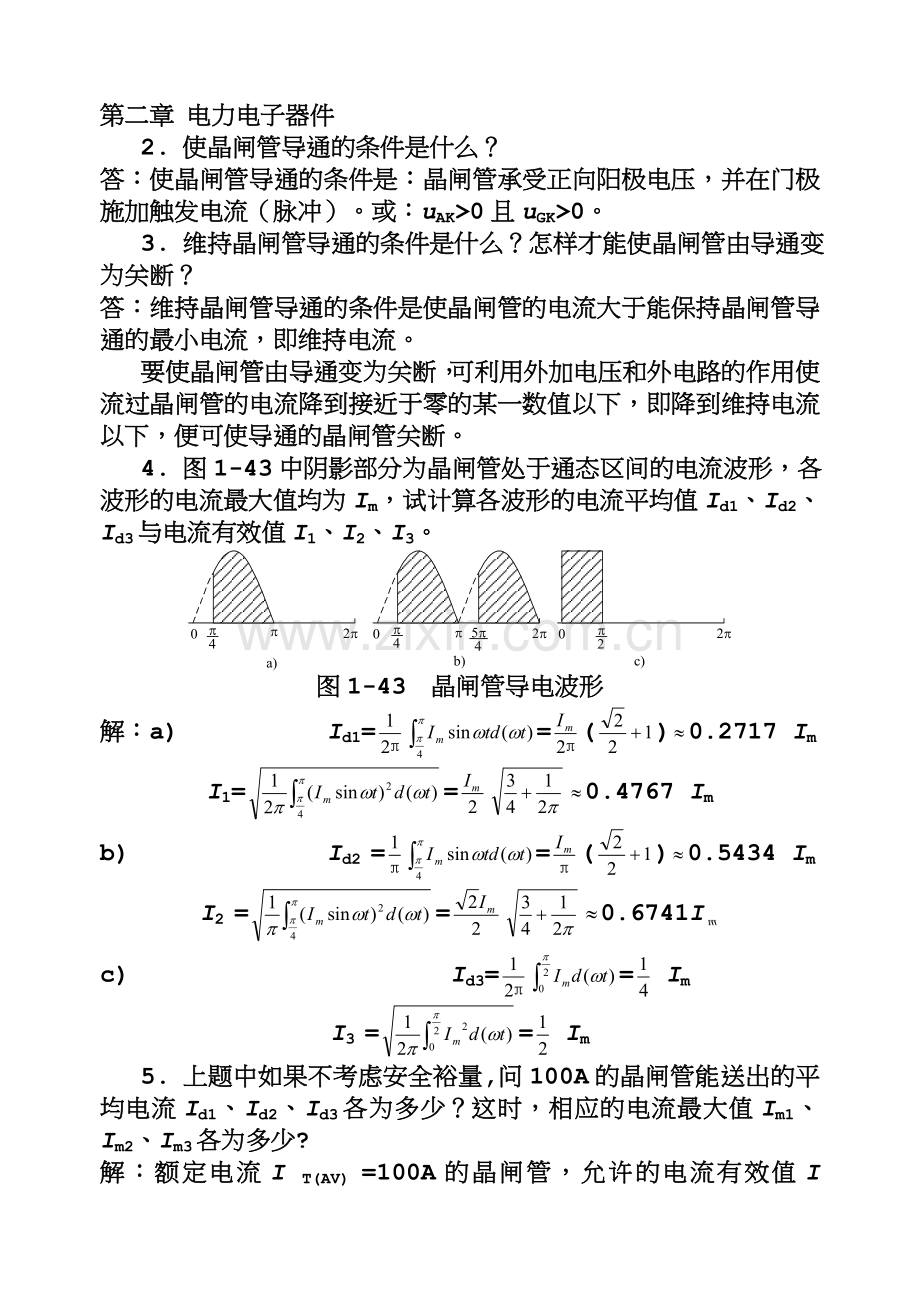

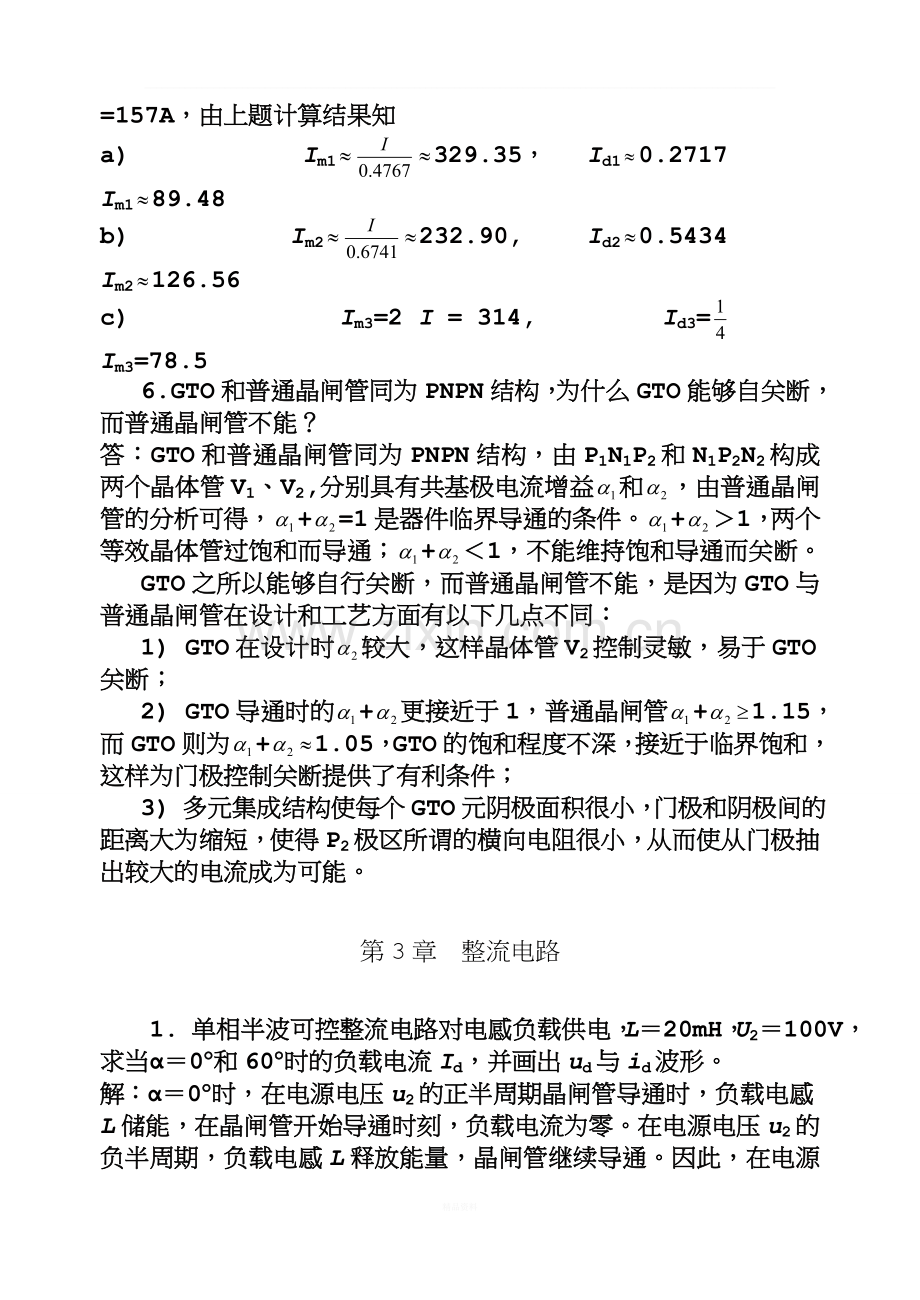

_第二章 电力电子器件2. 使晶闸管导通的条件是什么？答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。或：uAK0且uGK0。3. 维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。要使晶闸管由导通变为关断，可利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。4. 图1-43中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为Im，试计算各波形的电流平均值Id1、Id2、Id3与电流有效值I1、I2、I3。图1-43 晶闸管导电波形解：a) Id1=()0.2717 ImI1=0.4767 Imb) Id2 =()0.5434 ImI2 =0.6741Ic) Id3= ImI3 = Im5. 上题中如果不考虑安全裕量,问100A的晶闸管能送出的平均电流Id1、Id2、Id3各为多少？这时，相应的电流最大值Im1、Im2、Im3各为多少?解：额定电流I T(AV) =100A的晶闸管，允许的电流有效值I =157A，由上题计算结果知a) Im1329.35，Id10.2717 Im189.48b) Im2232.90,Id20.5434 Im2126.56c) Im3=2 I = 314,Id3= Im3=78.56. GTO和普通晶闸管同为PNPN结构，为什么GTO能够自关断，而普通晶闸管不能？答：GTO和普通晶闸管同为PNPN结构，由P1N1P2和N1P2N2构成两个晶体管V1、V2,分别具有共基极电流增益和，由普通晶闸管的分析可得，+=1是器件临界导通的条件。+1，两个等效晶体管过饱和而导通；+1，不能维持饱和导通而关断。GTO之所以能够自行关断，而普通晶闸管不能，是因为GTO与普通晶闸管在设计和工艺方面有以下几点不同：1) GTO在设计时较大，这样晶体管V2控制灵敏，易于GTO关断；2) GTO导通时的+更接近于1，普通晶闸管+1.15，而GTO则为+1.05，GTO的饱和程度不深，接近于临界饱和，这样为门极控制关断提供了有利条件；3) 多元集成结构使每个GTO元阴极面积很小，门极和阴极间的距离大为缩短，使得P2极区所谓的横向电阻很小，从而使从门极抽出较大的电流成为可能。第3章 整流电路 1. 单相半波可控整流电路对电感负载供电，L20mH，U2100V，求当0和60时的负载电流Id，并画出ud与id波形。解：0时，在电源电压u2的正半周期晶闸管导通时，负载电感L储能，在晶闸管开始导通时刻，负载电流为零。在电源电压u2的负半周期，负载电感L释放能量，晶闸管继续导通。因此，在电源电压u2的一个周期里，以下方程均成立： 考虑到初始条件：当wt0时id0可解方程得：=22.51(A) ud与id的波形如下图： 当60时，在u2正半周期60180期间晶闸管导通使电感L储能，电感L储藏的能量在u2负半周期180300期间释放，因此在u2一个周期中60300期间以下微分方程成立： 考虑初始条件：当wt60时id0可解方程得：其平均值为=11.25(A) 此时ud与id的波形如下图： 3单相桥式全控整流电路，U2100V，负载中R2，L值极大，当30时，要求：作出ud、id、和i2的波形； 求整流输出平均电压Ud、电流Id，变压器二次电流有效值I2； 考虑安全裕量，确定晶闸管的额定电压和额定电流。解：ud、id、和i2的波形如下图：输出平均电压Ud、电流Id，变压器二次电流有效值I2分别为Ud0.9 U2 cos0.9100cos3077.97（V）IdUd /R77.97/238.99（A）I2Id 38.99（A） 晶闸管承受的最大反向电压为：U2100141.4（V）考虑安全裕量，晶闸管的额定电压为：UN（23）141.4283424（V）具体数值可按晶闸管产品系列参数选取。流过晶闸管的电流有效值为：IVTId27.57（A）晶闸管的额定电流为：IN（1.52）27.571.572635（A）具体数值可按晶闸管产品系列参数选取。 5单相桥式全控整流电路，U2=200V，负载中R=2，L值极大，反电势E=100V，当a=45时，要求： 作出ud、id和i2的波形； 求整流输出平均电压Ud、电流Id，变压器二次侧电流有效值I2； 考虑安全裕量，确定晶闸管的额定电压和额定电流。解：ud、id和i2的波形如下图： 整流输出平均电压Ud、电流Id，变压器二次侧电流有效值I2分别为Ud0.9 U2 cos0.9200cos45127.26(A)Id (UdE)/R(127.26100)/213.63(A)I2Id 13.63(A) 晶闸管承受的最大反向电压为：U2200282.8（V）流过每个晶闸管的电流的有效值为：IVTId 9.64（A）故晶闸管的额定电压为：UN(23)282.8566848（V） 晶闸管的额定电流为：IN(1.52)9.641.57912（A）晶闸管额定电压和电流的具体数值可按晶闸管产品系列参数选取。 11三相半波可控整流电路，U2=100V，带电阻电感负载，R=5，L值极大，当a=60时，要求： 画出ud、id和iVT1的波形； 计算Ud、Id、IdT和IVT。解：ud、id和iVT1的波形如下图： Ud、Id、IdT和IVT分别如下Ud1.17U2cosa1.17100cos6058.5（V）IdUdR58.5511.7（A）IdVTId311.733.9（A）IVTId6.755（A） 12在三相桥式全控整流电路中，电阻负载，如果有一个晶闸管不能导通，此时的整流电压ud波形如何？如果有一个晶闸管被击穿而短路，其他晶闸管受什么影响？答：假设VT1不能导通，整流电压ud波形如下：假设VT1被击穿而短路，则当晶闸管VT3或VT5导通时，将发生电源相间短路，使得VT3、VT5也可能分别被击穿。 13三相桥式全控整流电路，U2=100V，带电阻电感负载，R=5，L值极大，当a=60时，要求： 画出ud、id和iVT1的波形； 计算Ud、Id、IdT和IVT。解：ud、id和iVT1的波形如下： Ud、Id、IdT和IVT分别如下Ud2.34U2cosa2.34100cos60117（V）IdUdR117523.4（A）IDVTId323.437.8（A）IVTId23.413.51（A） 15三相半波可控整流电路，反电动势阻感负载，U2=100V，R=1，L=，LB=1mH，求当a=30时、E=50V时Ud、Id、g 的值并作出ud与iVT1和iVT2的波形。 解：考虑LB时，有：Ud1.17U2cosUdUd3XBId2Id（UdE）R 解方程组得：Ud（R 1.17U2cos3XBE）（2R3XB）94.63（V）Ud6.7（V）Id44.63（A）又2U2 即得出=0.752 换流重叠角g 41.28- 30=11.28ud、iVT1和iVT2的波形如下：26使变流器工作于有源逆变状态的条件是什么？答：条件有二：直流侧要有电动势，其极性须和晶闸管的导通方向一致，其值应大于变流电路直流侧的平均电压；要求晶闸管的控制角/2，使Ud为负值。 29什么是逆变失败？如何防止逆变失败？答：逆变运行时，一旦发生换流失败，外接的直流电源就会通过晶闸管电路形成短路，或者使变流器的输出平均电压和直流电动势变为顺向串联，由于逆变电路内阻很小，形成很大的短路电流，称为逆变失败或逆变颠覆。防止逆变失败的方法有：采用精确可靠的触发电路，使用性能良好的晶闸管，保证交流电源的质量，留出充足的换向裕量角等。30单相桥式全控整流电路、三相桥式全控整流电路中，当负载分别为电阻负载或电感负载时，要求的晶闸管移相范围分别是多少？答：单相桥式全控整流电路，当负载为电阻负载时，要求的晶闸管移相范围是0 180，当负载为电感负载时，要求的晶闸管移相范围是0 90。 三相桥式全控整流电路，当负载为电阻负载时，要求的晶闸管移相范围是0 120，当负载为电感负载时，要求的晶闸管移相范围是0 90。第4章 逆变电路 1无源逆变电路和有源逆变电路有何不同？答：两种电路的不同主要是： 有源逆变电路的交流侧接电网，即交流侧接有电源。而无源逆变电路的交流侧直接和负载联接。 2换流方式各有那几种？各有什么特点？答：换流方式有4种： 器件换流：利用全控器件的自关断能力进行换流。全控型器件采用此换流方式。 电网换流：由电网提供换流电压，只要把负的电网电压加在欲换流的器件上即可。负载换流：由负载提供换流电压，当负载为电容性负载即负载电流超前于负载电压时，可实现负载换流。强迫换流：设置附加换流电路，给欲关断的晶闸管强迫施加反向电压换流称为强迫换流。通常是利用附加电容上的能量实现，也称电容换流。晶闸管电路不能采用器件换流，根据电路形式的不同采用电网换流、负载换流和强迫换流3种方式。3什么是电压型逆变电路？什么是电流型逆变电路？二者各有什么特点。答：按照逆变电路直流测电源性质分类，直流侧是电压源的逆变电路称为电压型逆变电路，直流侧是电流源的逆变电路称为电流型逆变电路电压型逆变电路的主要特点是：直流侧为电压源，或并联有大电容，相当于电压源。直流侧电压基本无脉动，直流回路呈现低阻抗。由于直流电压源的钳位作用，交流侧输出电压波形为矩形波，并且与负载阻抗角无关。而交流侧输出电流波形和相位因负载阻抗情况的不同而不同。当交流侧为阻感负载时需要提供无功功率，直流侧电容起缓冲无功能量的作用。为了给交流侧向直流侧反馈的无功能量提供通道，逆变桥各臂都并联了反馈二极管。电流型逆变电路的主要特点是：直流侧串联有大电感，相当于电流源。直流侧电流基本无脉动，直流回路呈现高阻抗。电路中开关器件的作用仅是改变直流电流的流通路径，因此交流侧输出电流为矩形波，并且与负载阻抗角无关。而交流侧输出电压波形和相位则因负载阻抗情况的不同而不同。当交流侧为阻感负载时需要提供无功功率，直流侧电感起缓冲无功能量的作用。因为反馈无功能量时直流电流并不反向，因此不必像电压型逆变电路那样要给开关器件反并联二极管。 第5章 直流-直流变流电路 2在图5-1a所示的降压斩波电路中，已知E=200V，R=10，L值极大，EM=50V。采用脉宽调制控制方式，当T=40s,ton=20s,计算输出电压平均值Uo，输出电流平均值Io。解：由于L值极大，故负载电流连续，于是输出电压平均值为Uo=100(V)输出电流平均值为Io =5(A) 5在图5-2a所示的升压斩波电路中，已知E=50V，L值和C值极大，R=25，采用脉宽调制控制方式，当T=50s，ton=20s时，计算输出电压平均值Uo，输出电流平均值Io。解：输出电压平均值为：Uo =83.3(V)输出电流平均值为：Io =3.33(A) 9对于图5-8所示的桥式可逆斩波电路，若需使电动机工作于反转电动状态，试分析此时电路的工作情况，并绘制相应的电流流通路径图，同时标明电流流向。解：需使电动机工作于反转电动状态时，由V3和VD3构成的降压斩波电路工作，此时需要V2保持导通，与V3和VD3构成的降压斩波电路相配合。 当V3导通时，电源向M供电，使其反转电动，电流路径如下图： 当V3关断时，负载通过VD3续流，电流路径如下图：11.试分析正激电路和反激电路中的开关和整流二级管在工作时承受的最大电压、最大电流和平均电流。解：单端正激: 开关管：最大电压最大电流平均电流 整流管：最大电压最大电流平均电流单端反激:开关管：最大电压最大电流=全负荷时导通最后闸短前电流平均电流=最大电流的一半乘以占空比 整流管：最大电压最大电流=开关管最大电流值乘以变压器变比平均电流=输出电流。第6章 交流-交流变流电路 1. 一调光台灯由单相交流调压电路供电，设该台灯可看作电阻负载，在=0时输出功率为最大值，试求功率为最大输出功率的80%，50%时的开通角。解：=0时的输出电压最大，为此时负载电流最大，为因此最大输出功率为输出功率为最大输出功率的80%时，有：此时，又由解得=60.54同理，输出功率为最大输出功率的50%时，有：又由=90 3交流调压电路和交流调功电路有什么区别？二者各运用于什么样的负载？为什么？答：交流调压电路和交流调功电路的电路形式完全相同，二者的区别在于控制方式不同。 交流调压电路是在交流电源的每个周期对输出电压波形进行控制。而交流调功电路是将负载与交流电源接通几个周波，再断开几个周波，通过改变接通周波数与断开周波数的比值来调节负载所消耗的平均功率。交流调压电路广泛用于灯光控制（如调光台灯和舞台灯光控制）及异步电动机的软起动，也用于异步电动机调速。在供用电系统中，还常用于对无功功率的连续调节。此外，在高电压小电流或低电压大电流直流电源中，也常采用交流调压电路调节变压器一次电压。如采用晶闸管相控整流电路，高电压小电流可控直流电源就需要很多晶闸管串联；同样，低电压大电流直流电源需要很多晶闸管并联。这都是十分不合理的。采用交流调压电路在变压器一次侧调压，其电压电流值都不太大也不太小，在变压器二次侧只要用二极管整流就可以了。这样的电路体积小、成本低、易于设计制造。交流调功电路常用于电炉温度这样时间常数很大的控制对象。由于控制对象的时间常数大，没有必要对交流电源的每个周期进行频繁控制。5交交变频电路的主要特点和不足是什么？其主要用途是什么？答：交交变频电路的主要特点是： 只用一次变流，效率较高；可方便实现四象限工作；低频输出时的特性接近正弦波。交交变频电路的主要不足是：接线复杂，如采用三相桥式电路的三相交交变频器至少要用36只晶闸管；受电网频率和变流电路脉波数的限制，输出频率较低；输出功率因数较低；输入电流谐波含量大，频谱复杂。 主要用途：500千瓦或1000千瓦以下的大功率、低转速的交流调速电路，如轧机主传动装置、鼓风机、球磨机等场合。 第7章 PWM控制技术1试说明PWM控制的基本原理。答：PWM控制就是对脉冲的宽度进行调制的技术。即通过对一系列脉冲的宽度进行调制，来等效地获得所需要波形（含形状和幅值）。在采样控制理论中有一条重要的结论：冲量相等而形状不同的窄脉冲加在具有惯性的环节上时，其效果基本相同，冲量即窄脉冲的面积。效果基本相同是指环节的输出响应波形基本相同。上述原理称为面积等效原理以正弦PWM控制为例。把正弦半波分成N等份，就可把其看成是N个彼此相连的脉冲列所组成的波形。这些脉冲宽度相等，都等于/N，但幅值不等且脉冲顶部不是水平直线而是曲线，各脉冲幅值按正弦规律变化。如果把上述脉冲列利用相同数量的等幅而不等宽的矩形脉冲代替，使矩形脉冲的中点和相应正弦波部分的中点重合，且使矩形脉冲和相应的正弦波部分面积（冲量）相等，就得到PWM波形。各PWM脉冲的幅值相等而宽度是按正弦规律变化的。根据面积等效原理，PWM波形和正弦半波是等效的。对于正弦波的负半周，也可以用同样的方法得到PWM波形。可见，所得到的PWM波形和期望得到的正弦波等效。 3. 单极性和双极性PWM调制有什么区别？三相桥式PWM型逆变电路中，输出相电压（输出端相对于直流电源中点的电压）和线电压SPWM波形各有几种电平？答：三角波载波在信号波正半周期或负半周期里只有单一的极性，所得的PWM波形在半个周期中也只在单极性范围内变化，称为单极性PWM控制方式。 三角波载波始终是有正有负为双极性的，所得的PWM波形在半个周期中有正、有负，则称之为双极性PWM控制方式。 三相桥式PWM型逆变电路中，输出相电压有两种电平：0.5Ud和-0.5 Ud。输出线电压有三种电平Ud、0、- Ud。10什么是PWM整流电路？它和相控整流电路的工作原理和性能有何不同？ 答：PWM 整流电路就是采用PWM控制的整流电路，通过对PWM整流电路的适当控制，可以使其输入电流十分接近正弦波且和输入电压同相位，功率因数接近1。相控整流电路是对晶闸管的开通起始角进行控制，属于相控方式。其交流输入电流中含有较大的谐波分量，且交流输入电流相位滞后于电压，总的功率因数低。PWM整流电路采用SPWM控制技术，为斩控方式。其基本工作方式为整流，此时输入电流可以和电压同相位，功率因数近似为1。PWM整流电路可以实现能量正反两个方向的流动，即既可以运行在整流状态，从交流侧向直流侧输送能量；也可以运行在逆变状态，从直流侧向交流侧输送能量。而且，这两种方式都可以在单位功率因数下运行。此外，还可以使交流电流超前电压90，交流电源送出无功功率，成为静止无功功率发生器。或使电流比电压超前或滞后任一角度j 。 Welcome ToDownload !欢迎您的下载，资料仅供参考！精品资料
