XXXX珠宝交易中心安保系统设计方案

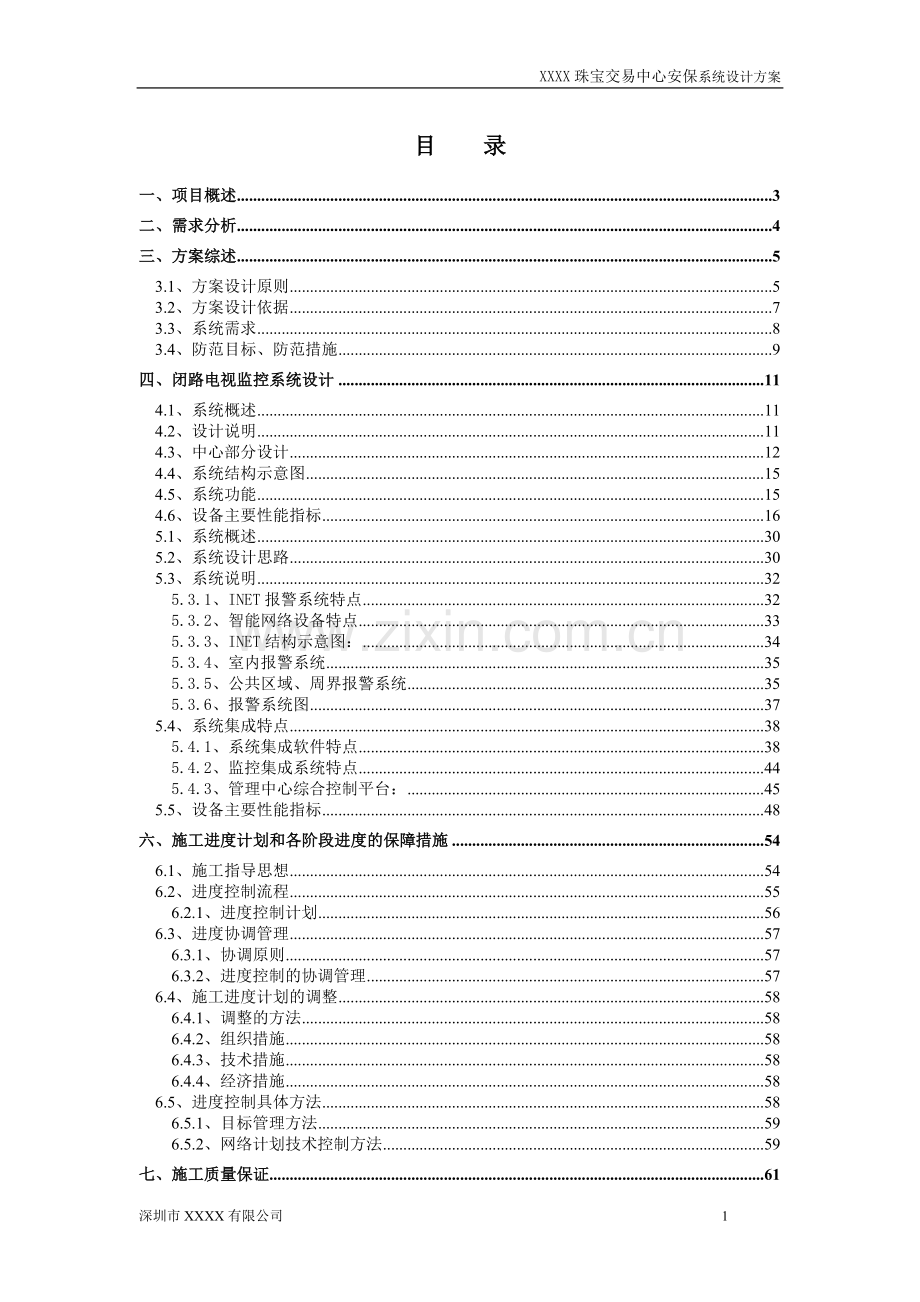

目 录
一、项目概述 3
二、需求分析 4
三、方案综述 5
3.1、方案设计原则 5
3.2、方案设计依据 7
3.3、系统需求 8
3.4、防范目标、防范措施 9
四、闭路电视监控系统设计 11
4.1、系统概述 11
4.2、设计说明 11
4.3、中心部分设计 12
4.4、系统结构示意图 15
4.5、系统功能 15
4.6、设备主要性能指标 16
5.1、系统概述 30
5.2、系统设计思路 30
5.3、系统说明 32
5.3.1、INET报警系统特点 32
5.3.2、智能网络设备特点 33
5.3.3、INET结构示意图： 34
5.3.4、室内报警系统 35
5.3.5、公共区域、周界报警系统 35
5.3.6、报警系统图 37
5.4、系统集成特点 38
5.4.1、系统集成软件特点 38
5.4.2、监控集成系统特点 44
5.4.3、管理中心综合控制平台： 45
5.5、设备主要性能指标 48
六、施工进度计划和各阶段进度的保障措施 54
6.1、施工指导思想 54
6.2、进度控制流程 55
6.2.1、进度控制计划 56
6.3、进度协调管理 57
6.3.1、协调原则 57
6.3.2、进度控制的协调管理 57
6.4、施工进度计划的调整 58
6.4.1、调整的方法 58
6.4.2、组织措施 58
6.4.3、技术措施 58
6.4.4、经济措施 58
6.5、进度控制具体方法 58
6.5.1、目标管理方法 59
6.5.2、网络计划技术控制方法 59
七、施工质量保证 61
7.1、项目质量目标 61
7.2、项目质量保证体系 61
7.3、质量体系管理办法 62
7.3.1、质量检查和监督 62
7.3.2、设计评审和验证 62
八、安全、文明施工措施 64
8.1、安全目标 64
8.2、安全生产保证措施 64
8.3、文明施工措施 65
8.4、环境保护措施 66
九、保修及服务 68
9.1、保修及服务方式 68
9.2、培训业主的保养人员 69
9.3、执行定期质量回访制度 69
十、公司简介 71
十一、安保系统工程造价预算 84

一、项目概述
XXXX珠宝交易中心成立于2007年1月8日，是深圳XXXX有限公司旗下的特大型黄金珠宝专业批发市场。
XXXX珠宝交易中心集珠宝采购交易及高端商务服务于一体，入驻黄金珠宝企业200多家，汇集了众多珠宝品牌和实力厂商，其中多为中国名牌、中国驰名商标持有者。经营品种包括黄金、铂金、镶嵌、银饰、翡翠、珍珠、宝石、世界名表、首饰器材等。成立至今，金丽中心已经发展成为黄金珠宝行业内具有一定知名度和影响力的专业珠宝交易市场，也为推动深圳珠宝行业迅猛发展贡献了不可或缺的力量。
因业务不断发展状大，XXXX珠宝交易中心二期工程已于今年落子中国珠宝业南方产学研基地所在的国家珠宝检测大厦。该大厦1-4层作为XXXX珠宝交易中心二期工程。国家珠宝检测中心大厦裙楼1-4层计20000平方米，将做为黄金珠宝展销中心；主楼是写字楼，主要用于办公和行业举办活动的公共用途。XXXX珠宝交易中心二期定位高端，将是国际、国内顶尖品牌集聚地，集展示交易、新品发布、权威检测、信息交流于一体的总部经济体，综合性强、权威性高。努力打造好中国珠宝业南方产学研基地配套的专业市场，成为XXXX珠宝交易中心二期的唯一目标。
二、需求分析
在现代化管理及安全防范同步跟进的同时，如何实现对XXXX珠宝交易中心二期进行现代化管理及安全防范，是XXXX珠宝交易中心二期内部管理部门的当务之急。XXXX珠宝交易中心二期要安全运作，管理上除有过硬的制度外，还要注重硬件投入，加强XXXX珠宝交易中心二期安全防范的科技含量，使XXXX珠宝交易中心二期的安全防范管理更加规范化、科学化、智能化。
我司为XXXX珠宝交易中心二期设计提供的安保集成联动系统，主要用来实现周密的现代化全方位安全管理，完全满足XXXX珠宝交易中心二期的安全防范要求。
本系统采用统一的技术规范、兼容明晰的信息格式，将高性能的系统设备有机地集成在一起，构成一个高度自动化的安防监控管理系统。保证图像清晰、色彩真实、防闪稳定和操作容易，并可在所处环境下可长期可靠地运行。
若此方案得到实施，将对XXXX珠宝交易中心二期的管理，安全技术防范，提高内部安全状况，规范企业形象等方面都将起到积极的促进作用。

三、方案综述
3.1、方案设计原则
本方案设计基于对用户需求的全面分析。
1、 安保技术系统的首要任务是保障XXXX珠宝交易中心二期内部安全，保障XXXX珠宝交易中心二期的正常运作。
2、 安保技术系统工程包括监控系统和报警系统，以及将来可扩展的门禁系统等基本功能，并使之成为一个完整，集成的智能系统。
3、 此设计方案充分考虑工程现场环境因素及潜在危险，设备选型上充分考虑防雷、防火和防暴要求及摄像机本身的防尘防护安装。
4、 系统的设计既考虑摄像机彩色黑白自动转换功能及反应时间要求，加强整体防范能力，同时在设计上也充分考虑其应起到的威慑作用。
5、 系统应先进、可靠、实用、经济，并具备扩展能力和联网功能。
XXXX珠宝交易中心二期安保系统设计均遵循以下的原则，以达到最佳的效果和最优的性能价格比。总体设计主要考虑了以下几方面：
系统的可靠性和一致性
设备的可靠性，取决于设备的质量水平。整个系统的设备，均采用知名制造商生产的标准设备。
系统的弹性和扩展性
整个系统应具有扩展功能。随着技术的不断进步，经济形势的进一步好转和使用管理的要求，原来建立的系统的容量和功能上经过若干年后，往往都不能满足发展的需要，扩展系统规模几乎是必须的。因此，在设计中必须考虑系统应有较强的扩展功能，并留有一定余量。
操作简便且易于掌握
系统的设计，要求在操作人员与设备之间建立起友好的界面，使操作者无论对系统的设置还是日常的运行，通过键盘进行简单的操作即可完成。即使对没有接触过此类设备的操作者，只需稍加培训，即能掌握一般操作。
系统的实用性
整个系统必须满足用户所提出的要求，避免系统资源的浪费。
系统的实时性
在设计中系统的先进性是由设计决定的，系统的可靠性是由所用设备的可靠性及施工质量决定的。
系统易维护性
任何一个子系统出现问题时，其它子系统和主系统均可正常工作。
系统的完整性
系统设备齐全、功能完善、综合管理。

3.2、方案设计依据
1、 XXXX珠宝交易中心二期对本系统的要求
2、 XXXX珠宝交易中心二期的相关图纸
3、 《入侵报警系统技术要求》GA/T368
4、 《安全防范系统通用图形符号》GA/T74
5、 《民用闭路监控电视系统工程技术规范》GB02198
6、 《防盗报警控制器通用技术条件》GB12663
7、 《彩色电视图像质量主观评价方法》GB7401
8、 《防盗报警控制器设计规范》GPT75
9、 《安全防范系统验收规范》GA308
10、 《民用建筑电气设计规范》JGJ/16-92
11、 《民用闭路监视系统工程技术规范》（GB/50198-94）
12、 《智能建筑设计规范》（03095）
13、 《安全防范工程程序与要求》（GA/T75-94）
14、 《中国建筑电气设计规范》
15、 《公安部监控设备安装规范》
16、 设备生产厂家的专业设备资料
17、 长期从事同类工程设计、施工、维修所积累的专业经验
3.3、系统需求
系统配置原则：
l 系统设计与设备配置遵循结构化、模块化、标准化的原则，保证系统的先进性、实用性和合理的性能价格比。
l 系统可对各个子系统进行必要的优化集成，实现统一管理，满足整体防御的功能要求。
l 系统采取集中供电方式，信号线与电源线隔离，以防干扰。
l 系统具有较好的兼容性，能进行系统之间的良好通信；能方便地实现系统功能的扩展和系统扩容。
l 系统能对各个子系统运行状态进行监测和必要的控制，对现场监测报警进行自动检测，能提供可靠的监测资料和报警信息。
监控点设置：在1~4每间商铺、扶手电梯、各消防通道及垂直电梯口、首层外围设置监控点。在首层大厅内，使用1台高速球形摄像机，交易中心首层外围及5层室外平台使用5台高速室外型黑白/彩色自动转换球形摄像机，70间商铺另设70台固定摄像机，以实现上述场所的大范围扫描式监控；扶手电梯间、各消防通道及各电梯口共需68台固定彩色摄像机。监控中心设置3*8矩阵电视屏幕墙，由18台21寸专业彩色监示器及2台46寸大屏幕液晶显示屏组成，电视屏幕墙对所有前端图像集中监控管理及切换、遥控等操作。监控室配置9台16通道嵌入式录像主机，对前端所有图像集中存储管理。在操作台配置监控管理工作站，对所有嵌入式录像主机集中管理和回放操作。在总经理办公室可设置分控，通过网络或RS232方式进行视频切换、云台/镜头等各种操控。
报警点设置：在1~4楼所有商铺设置一定数量的报警设备，包括红外移动探测器、紧急按钮、现场声光警号及现场控制键盘等，1~4楼共有70间商铺。在1~4层所有消防通道门及主要出入口设置红外移动报警探测器，共计29个消防门及出入口。交易中心首层外围及5层室外平台设置4对红外对射探测器。所有探测器发生报警后，系统应能联动闭路电视监控系统切换报警点的摄像机图像到电视屏幕墙上并启动录像机录像，系统还需具有与当地110联网的能力。
3.4、防范目标、防范措施
1、防范区域范围：一楼至四楼商铺
防范措施：A、在所有商铺的出入口大门处安装红外、微波双鉴报警探头及声光报警器，在商铺收银服务台下安装警急报警按钮，正常情况下警急报警按钮设置为24小时防区，红外报警探头则在商铺下班后开始布防。
B、与报警探头相对应的位置安装固定彩色摄像机或结合一体化球机的预置位，报警系统可与电视监控系统联动，进行实时录像。
C、在商铺合适位置安装报警控制键盘，报警控制键盘可单独对本商铺所有报警设备布防。所有报警设备产生报警后，除中心控制室有显示外，商铺声光警号也同时报警。
D、结合巡更报警按钮及巡更人员的无线对讲。
E、结合通过BA系统实现的现场灯光联动及其它联动
2、区域范围：首层外围及五层室外平台
防范措施：A、在首层外围及五层室外平台贴墙面安装多光束栅栏式红外对射报警探测器；
B、与红外报警对射探测器相对应的墙面安装一体化高速球机，结合一体化球机的预置位，报警系统可与电视监控系统联动，进行实时录像及调用球机预置位。
C、结合巡更报警按钮及巡更人员的无线对讲。
D、结合通过BA系统实现的现场灯光联动及其它联动
E、在首层外围4个一体化球机对现场情况进行大范围智能高速扫描及快速定位。
3、区域范围：消防通道及电梯出入口
防范措施：A、在能进入防护区的所有楼梯、电梯等出入口处安装红外/微波双鉴报警探头；
B、与红外双鉴探头相对应的位置安装固定彩色摄像机，报警系统与电视监控系统联动，进行实时录像。
C、结合巡更报警按钮及巡更人员的无线对讲。
D、结合通过BA系统实现现场灯光联动及其它联动。
4、区域范围：一楼至四楼公共通道
防范措施：A、在一楼至四楼公共通道安装固定彩色摄像机，彩色摄像机安装要求全方位无死角监控。

四、闭路电视监控系统设计
4.1、系统概述
闭路电视监控系统系统最直接、最主要的作用就是使管理人员能集中实时掌握交易中心内部各重要区域，保障交易中心的人员及财产的安全，本次设计中该系统在进一步完善安全防范功能的基础上增加了新的功能。针对本项目实际需求，监控系统设计如下：
本系统通过在商场外围、商场内部商铺、主要出入口、公共通道、消防出入口等重点部位等处设置监控点，实现对重要区域的防护，同时作为周边区域防护的辅助手段，在周界区域设置监控点，可通过与防盗报警系统间的联动进一步提高安全防范效果。中心采用先进的硬盘压缩存储技术，利用宽带网络技术实现对图像的存储、交换，实现资源的集成和一定的共享。本次监控系统录像的方式为动态录像，及有移动物体移动时才开始录像。而没有移动物体时该路不录像。这样可以延长录制的时间达到相同的效果。
本项目管理中心位于首层消防控制室。
4.2、设计说明
1、监控点设置
监控点主要设置在商场外围、商场内部商铺、主要出入口、公共通道、消防出入口等重点部位，主要布点位置如下表：
监控布置点位表
序号
安装位置
红外半球摄像机
室外球机
室内球机
备注
1
1F外围

4

2
1F商铺
12

3
1F消防门
4

4
1F商场大厅
1

1

5
1F扶手电梯
2

6
1F商场公共通道
5

7
2F商铺
14

8
2F消防门
5

9
2F扶手电梯
2

10
2F商场公共通道
10

11
3F商铺
23

12
3F消防门
8

13
3F扶手电梯
2

14
3F商场公共通道
10

15
4F商铺
21

16
4F消防门
7

17
4F扶手电梯
2

18
4F商场公共通道
10

19
5F室外平台

1

20
数量统计
138
5
1

2、前端监控点设备选型
设置监控点主要配合商场整体的安全防范，为达到更好的监视效果，首层室外四个角落及5F室外平台选用一体化高速球机，内置可变倍变焦镜头，可以进行大范围及远距离扫描监控。球机与周界报警系统联动，监视距离较远，比较符合周界监视的距离并且可以兼顾远近景物的拍摄。
楼内需要安装摄像机的地方，应该尽量选择美观的摄像机防护罩，建议使用半球防护罩，半球防护罩要考虑到现场的环境条件，以及装修的情况。本次室内设计使用的基本全是半球摄像机。
4.3、中心部分设计
监控中心主要由硬盘录像主机、操作台、矩阵切换装置和监视设备等组成。
1、硬盘录像主机
硬盘录像采用海康威视十六路嵌入式硬盘录像主机，前端的视频信号直接接入硬盘录像主机进行录像，以备将来查询，数字硬盘录像主机可通过显示器显示分割画面或任意一路画面。硬盘录像主机硬盘容量可满足对所有监控点实时录像两周。将来还可通过功能扩展使用硬盘录像机与商场局域网连接，还可实现录像图像在网上的传输。
2、选择控制
由于硬盘录像主机数量多，为便于集中管理，所有硬盘录像主机全部放置于19”机柜台，机柜内配置一台网络交换机。在操作台配置一台监控管理工作站，通过网络交换机对所有硬盘录像主机集中控制管理。同时硬盘录像机画面输出至视频矩阵主机，通过控制键盘切换，可以随时将录像机全部画面切换到电视屏幕墙上显示。
3、存储容量
在满足技防要求的前提下，根据相关要求，整个珠宝交易中心监控的录像资料保留90天。根据目前常用的硬盘录像的压缩方法，采用压缩比为H.264方式的16路数字硬盘录像机，录像方式采用动态录像，及有移动物体运动时才开始录像。这种录像方式可以节省大量硬盘空间，延长录像时间。
4、视频分配
由硬盘录像机录制的图像将会通过视频分配器分配到矩阵和备份录像机进行保存和调用。本次设计我司不建议适用时滞录像机，该录像机录像时间短，保存数据的时间不长，且已经停产，我司建议适用硬盘录像机来录制保存。
5、视频矩阵
在交易中心管理机房配置视频矩阵，可在未来扩充到最大256路视频信号输入和32路视频信号的输出，使用主控操作键盘对所有视频信号进行切换操作。矩阵的大小根据监控系统的规模有关，根据实际需求及可能扩展的摄像机数量合理的选择矩阵可以节省不少投资。
6、显示配置
所有的显示器以及监视其全部通过合理的设置放置在监视墙上。操作系统则放置在定制的操作台上。这里建议增加两块大屏，作为调出画面的显示窗口。
7、远程控制
硬盘录像主机带有网络接口，支持LAN、互联网等连接方式，可在远程通过网络对前端现场画面进行调看。
硬盘录像主机带有局域网接口，通过商场局域网将存储的信息上传至视频服务器进行备份及共享。
调看还支持实时影像传送、录像影像传输，PTZ功能操作、远程文件存储打印等多种功能。
8、集中供电
前端摄像机、监视器及其它设备所需的电源由控制中心集中供电，方便管理人员在中心控制设备的开关。
9、系统线路
A、摄像机视频线采用带屏蔽的高密度网同轴电缆；
B、摄像机的主干电源线采用防水型RVV2×1.0护套线；
10、系统同步及防干扰措施
系统中所有摄像机均为集中供电，并采用电源同步方式，确保图像切换时画面无抖动。
为增加抗干扰性能，建议所用管线采用金属管，电缆选用高密度优 质屏蔽线。
系统的接地采用联合接地方式，接地电阻≤1欧姆。
11、系统参数指标
系统清晰度： 彩色≥480线，黑白＞600线
最低照度： 黑白（F1.4）≤0.01Lux，彩色（F1.4）≤0.1Lux
图像等级： ≥4级
信噪比： ≥37dB
监视器输入端电平： 1Vp-p±3dB
12、系统联动
报警系统与监控系统联动可以让安防系统更加安全有效。报警系统发出的报警信号通过矩阵上的报警联动输入模块输入信号，通过报警联动输出模块输出信号给强光灯联动。同时矩阵系统调出报警处的图像到当前大屏显示，提醒安保人员注意监控该区域。

4.4、系统结构示意图

4.5、系统功能
通过闭路电视监控系统，可使管理人员在中心便能实时了解现场的情况，系统的功能可总结为五部分：视频切换、显示、录像、报警联动和网上传输。
视频切换：前端摄像机视频信号接入硬盘录像机，管理人员可通过操作键盘将任意一路监视图像切换到监视器上显示，管理人员还可通过控制键盘对硬盘录像机进行控制、参数设置，另外控制键盘还可控制前端摄像机云台的各种动作，方便将来对摄像设备进行升级。
显示：商场中心管理机房配置1台显示器用于显示硬盘录像主机输出的16画面分割图像。使管理人员在控制中心便可观察到监视区域的现场情况。
录像：系统通过硬盘录像主机进行录像。每台硬盘录像主机可对16路视频信号进行录像。以便将来进行查询。
报警联动：系统具有报警联动功能，当硬盘录像主机接收到报警信号后，自动将相应防区的摄像机信号在显示器上作全屏显示，提醒保安人员注意，并了解到现场情况，以便及时做出相应的处理方案。
网上传输：硬盘录像主机将视频信号数字化后，支持在互联网上传输，访问客户可通过IE浏览器访问硬盘录像主机，从而观看摄像机监视画面。

4.6、设备主要性能指标
根据众多的工程经验，我们从产品的性能和使用稳定性及寿命来选用本系统产品的型号，降低维修率，尽量避免后期的种种问题。
1、一体化高速球机

高速球摄像机采用韩国CNB（原LG）日夜型220倍摄像机，采用1/4 inch SONY Super HAD CCD，水平解悉度480线，最低照度0.001Lux，焦距3.9～85.8mm电动/手动可调，内置22倍光学变倍，10倍数字变倍镜头。 具有报警功能、自动聚焦、自动调节光圈功能，可通过菜单进行控制，该系列产品还具备RS-485远程控制的功能。
产品特点：
l 1/4 inch SONY Super HAD CCD
l 自动聚焦/自动光圈
l 水平分辨率为：480TV线
l 22倍光学变焦
l 10倍数码变焦
l 彩转黑（帧积累）
l 菜单控制 支持RS-485(Pelco-D)/RTZ控制方式
技术参数：
l 型号 CNB-A1263PL
l 扫描系统 PAL:625行，每秒25帧
l 扫描方式 2:1隔行扫描
l 扫描频率（水平） 15.625kHz
l 扫描频率（垂直） 50Hz
l 摄像元件 1/4 inch SONY Super HAD CCD
l 所有像素 795(H)×596(V)×470K
l 有效像素 752(H)×582(V)×440K
l 信噪比（S/N） 大于48dB(AGC关)
l 水平分辨率 480TV线
l 视频输出 1.0Vp-p(75Ω，复合视频)
l 镜头 22倍光学变焦（F=1.6, f=3.9~85.8mm）
l 数码变焦 10倍
l 最低照度 1Lux(彩色),0.001Lux(黑白帧积累)
l 控制方式 背面按扭，RS-485（Pelco-D）/PTZ控制方式
l OSD菜单 内置
l 聚集方式 自动/手动
l 彩转黑 帧积累（关/2~128帧）
l 快门 1/50~1/10,000秒
l 输入/输出接口 控制：5Pin接口，电源：2Pin接口，视频：BNC
l 工作电压 DC12(DC9V~15V)
l 工作功率 15W(450mA)

2、红外半球形摄像机

主要特性：
l 采用Sony/Sharp Super HAD CCD传感器
l 内置红外线LED，可在零照度环境下工作
l 投射距离范围20-30米
l 防水金属机身，符合IP67标准
l CDS自动IR触发器开关
l 自动背光补偿功能
技术参数:
l 型号 EY-RB320
l 成像器件 1/3 Sony CCD
l 像素 NTSC:512(H) × 492(V)/PAL:512(H) × 582(V)
l 信号制式 NTSC／PAL
l 水平解晰度 540TV Line
l 最低照度 OLux(红外线开启)
l 镜头 固定光圈镜头（3.6、6、8、12、mm可选）
l 背光补偿 开启／关闭(可选择) ON/OFF (switchabkle)
l 电子快门 1／50(1／60)—1/100，000sec．
l 白平衡 自动 Auto
l 信噪比 ＞48dB
l 伽玛校正 ＞0．45
l 工作温度 -20℃-50℃
l 同步方式 内同步 lnternal
l 视频输出幅度 1.0Vp-p／75Ω
l 所需电源 DCl2V，1000 mA
l 尺寸(毫米)  160(D)×65(H)mm
l 重量(克) 500
3、16路嵌入式硬盘录像机

该系列硬盘录像机采用国际领先的视频压缩技术H.264硬件压缩，压缩比更高，图像质量好，录像占用硬盘空间小，方便录像资料录入光盘以便永久保存。同时硬盘录像机强大的网络分控功能可以很轻松在每一个角落设置分控，方便高管人员随时随地都可实时掌握交易中心的整体情况。数字硬盘录像机主要功能有：
监视功能：
提供一、四、九、十六画面分割显示；
任意画面满屏显示和切换显示功能；
实时显示系统工作的各类状态信息，显示画面叠加日期时间和字符；
视频丢失声音提示；
提供现场监听和监视抓拍功能；
可调整监视图象画质；
录像功能：
支持采用 H.264同步压缩录像16路音视频信号；
提供报警、移动、定时和手动等事件录像类型，支持预录像；
录像分辨率 384x288(CIF)
可调整录像质量、画质、数据量和录像帧率；
录像画面叠加日期时间和字符，支持画面局部遮蔽；
支持多硬盘自动盘满循环录像；
设置录像文件打包的时间间隔；
回放功能：
根据摄像机、日期时间和事件检索存储的各类录像和抓拍图片；
提供播放、暂停、快 /慢进、快/慢退、单帧进/退、抓拍等功能；
提供播放画面的放大和缩小功能；
提供四路以上多画面同时播放；
报警控制功能：
支持外接探测器报警和视频移动报警功能；
提供报警电子地图管理功能，报警后可自动弹出电子地图；
可设置多区域视频移动监测和报警灵敏度，提供报警预录像；
报警后提供语音提示和画面提示，可选多种报警联动动作；
报警信息自动传输给网络客户端；
网络功能：
提供网络客户端多画面监看（ 16画面）、监听、录像、播放和抓拍等功能；
支持局域网和广域网传输，客户端可控制传输帧率，网传延时小；
支持以树型结构级联，扩展客户端数量；
支持多个客户端同时调看现场一个或多个摄像机图象；
提供远程云台和镜头控制的功能；
支持网络客户端接收报警信息；
支持网络客户端和现场的语音对讲；
提供网络客户端查看现场主机信息；
网络支持PSTN、LAN、ADSL、TCP/IP等

产品概述
u 产品类型：海康威视第三代嵌入式网络硬盘录像机，DVR、DVS一体机。
u 视频压缩标准：H.264
u 视频处理芯片：DSP处理器
u 主CPU：嵌入式MPU处理器
u 操作系统：RTOS嵌入式操作系统
u 与第二代海康威视嵌入式网络硬盘录像机相比，主要是采用了集成度更高、性能更强、功耗更低的DSP。支持D1分辨率，系统的运行也更加稳定可靠。
产品技术参数
u 实时监视图像分辨率：PAL：704*576（D1）；NTSC：704*480（D1）。
u 回放分辨率（特别说明的除外）：
u PAL： 176*144（QCIF），352*288（CIF），704*288(2CIF)，528*384(DCIF)，704*576(D1)；
u NTSC：176*120（QCIF），352*240（CIF），704*240(2CIF)，528*320(DCIF)，704*480(D1))。
u 视频输入：1-16路（NTSC，PAL制式自动识别），BNC（电平：1.0Vp-p，阻抗：75Ω）。
u 视频输出：1路（NTSC，PAL可选），BNC（电平：1.0Vp-p，阻抗：75Ω），可切换，支持1/4/9/16画面分割。
u 视频帧率：PAL：1/16—25帧/秒可调；NTSC：1/16—30帧/秒可调。
u 码流类型：可选择单一视频流或复合流，自定义。
u 视频压缩输出码率：16K～2M可调，也可自定义（单位：bps）。
u 音频输入：1-16路，BNC（线性输入，2 Vp-p，阻抗：1kΩ）。
u 音频输出：1路，BNC（线性输出，阻抗：600Ω），可切换。
u 音频压缩标准：OggVorbis。
u 音频压缩码率：16Kbps。
u 语音对讲输入：1路，BNC（线性电平，阻抗：1kΩ）。
u 通讯接口：1个RJ45 10M/100M自适应以太网口，1个RS232口，1个RS485口。
u 键盘接口：1个。
u 级联接口：1个。
u DS-8016HC：4个IDE接口，支持8个IDE硬盘；
u 支持的每个硬盘容量达2000GB。
u USB接口：1个，协议：USB1.1；支持U盘，USB硬盘，USB刻录机。
u VGA接口：1个，分辨率/刷新频率：800×600/60Hz，800×600/75Hz，1024×768/60Hz。
u 报警输入/输出： DS-8016HC：16个输入/4个输出。
               　　报警输出支持开关量或干结点方式。
u 电源：90～135VAC或者180～265VAC，47～63 HZ。
u 功耗：20W～42W（不含硬盘）。
u 工作温度：-10℃～＋55℃。
u 工作湿度：10％～90％。
u 尺寸：19英寸标准机箱（450mm*450mm*95mm）。

产品硬件接口

视频输入：1-16路，标准BNC接口。
视频输出：1路输出到监视器，标准BNC接口；
          1路输出到显示器，标准VGA接口。
音频输入：1-16路，标准BNC接口。
音频输出：1路，标准BNC接口。
语音输入：1路，标准BNC接口。
本地备份：USB1.1标准接口。
串行接口：1个RS-232，1个RS-485，均为RJ45型接口。
键盘接口：1个，RJ45型接口。
级联接口：1个，RJ45型接口。
网络接口：1个，RJ45型接口。
报警输入：4/8/16个开关量输入。
报警输出：2/4个开关量（或干节点）输出。

4、160 X 24视频矩阵主机

设备简介：
EY-JZ7000L系列视、音频主机采用大规模音视频切换专用芯片作为音频视频切换矩阵电路的多路多通道切换设备，溶合了先进的矩阵切换技术和计算机技术，可以给用户提供卓越的整体性能。EY-JZ7000L系列大型视音频主机采用模块化插板结构，具有视频输出、视频输入、音频输出、音频输入等多种模块化插板，用户可选择各种插板组合成系统所需容量和功能的切换设备。在一个标准19英寸标准机箱中实现音频切换、视频切换、报警输入及警后联动录像功能等多种功能，大大简化了系统的构成，提高了用户系统的可靠性。
EY-JZ7000L系列视、音频主机具有完备的矩阵切换能力，可以在任意监视器上显示任意摄像机的图像和与之对应的声音，而且这种控制可以通过手动操作和自动切换方式来实现，用户可使用一个功能完备、按人机工程学原理设计的键盘对系统进行操作和编程。系统中最多可以使用16个键盘或多媒体终端。
EY-JZ7000L矩阵主机通过控制码转换器可直接控制ROBOT、SENSORMATIC等多画面分割录像处理器。
用户可选多种不同配置的系统：32、48、64、80、96、112、128、144、160、176、192、208、224、240、256路视音频输入，8、12、16、20、24、28、32路视音频输出。
系统部件介绍
n 中央处理器模块MAIM：操作软件控制整个矩阵系统。包括3个RS-485数据端口，1个RS-232数据端口
n 视频输入模块VIM：每块视频输入模块提供16路视频输入
n 视频输出模块VOM：每块视频输出模块提供16路视频输出
n 音频输入模块AIM：每块音频输入模块提供16路音频输入
n 音频输出模块AOM：每块音频输出模块提供16路音频输出
n 内置报警模块ARM：主机内置报警模块提供16路报警点输入，2路报警联动输出
EY-JZ7000L大型视频矩阵性能：
u 微机模块化、高密度矩阵设计
u 单机最大256台摄像机和32台监视器
u 菜单综合设置  中英文菜单显示可选择
u 系统时间、日期、运行状态、摄像机标题屏幕显示
u 键盘口令输入优先级操作
u 系统可分区 管理系统安全
u 自由、程序、同步、群组切换多种切换方式
u 视频切换、音频切换、报警控制三位一体
u 控制恒速或变速云台/控制电动镜头
u 内置16路报警输入/2路报警联动输出
u 警后联动视频切换、音频切换  自动录像
u 报警输出可编程  报警状态输出
u RS-485通讯 RS-422通讯 RS-232通讯
u 强大网络控制功能
u 兼容多种数字录像机操作
u 模块化结构设计,4U标准机箱
u 型号：EY-JZ7xxxV**L (xxx:输入路数，**:输出路数)

5、矩阵控制键盘

型号：EY-JK7020
设备特性：
l 液晶显示屏显示摄像机图像号码
l 用户密码输入、操作安全可靠
l 云台镜头控制、三维变速操纵杆控制变速球型摄像机
l 监视器/摄像机选择/液晶显示屏显示运行状态
l 控制解码器、画面分割器、数字录像机
l 多至16个系统键盘联机工作
l 控制多台网络矩阵、系统菜单综合设置
l 报警布防、撤防、报警联动功能
l 通过编程可设定系统规模、控制范围
l 总线自动巡更线路故障报警功能
设备参数：
l 设备型号 EY-JK7020
l 供电电源 DC9V-DC12V500mA
l 通讯方式 RS-485半双工
l 通讯速率 9600bps/s
l 接    口 八芯电话插座
l 显示方式 液晶显示屏
l 环境温度 -10℃~55℃
l 环境湿度 ≤90%RH(无凝结)
l 外形尺寸 370(L)×180(W)×80(H)
l 重    量    2.5Kg
设备连接图

6、16进32出视频分配器

功能简介
l 输入十六路视频信号，各分配出二路（共三十二路）视频信号输出。
产品参数
l 输入电压 220伏/50赫兹
l 输入信号 16个视频信号
l 输出信号 32个视频信号
l 视频输入 1.0Vp-p/75欧最大2.0Vp-p/75欧
l 视频输出 供给32台监视器使用
l 整机功耗 20W
l 输入输出 BNC标准插座
l 机体结构 钢铁，白/灰喷涂
l 尺寸 435(L)×280(W)×98(H)（mm）
l 重量 4.5Kg
7、中心端电视墙示意图

五、防盗报警系统设计
5.1、系统概述
XXXX珠宝交易中心1-4层有70间商铺。室内报警系统分两种情况，一种情况是建筑公共部分的报警：主要是建筑的出入口，设计29个报警点出入口；另一种是商户商铺的报警
ü 商铺报警系统每户设计安装总线式报警主机，可选择4防区LED显示的报警主机，安装在大门内。
ü 可通过用户键盘、管理中心统一控制。
ü 与矩阵、海康DVR系统联动控制。
首层室外设置4对栅栏式红外对射探测器，5F室外平台设置1对栅栏式红外对射探测器。
报警点位设置如下：
报警布置点位表
序号
安装位置
红外探制器
警急按钮
声光警号
光栅探测器
备注
1
1F商铺
13
13
13

2
1F消防门
4

3
1F商场外围

4

6
2F商铺
16
16
16

7
2F消防门
5

10
3F商铺
23
23
23

11
3F消防门
8

14
4F商铺
23
23
23

15
4F消防门
7

16
5F室外平台

1

数量统计
99
75
75
5

5.2、系统设计思路
l 先进实用: 在本系统的设计中，首先对综合安防系统实用性和易于操作性，易于管理和维护，易于用户掌握和学习使用，采用技术成熟的技术；
l 智能化：在本监控系统中采用的产品和系统必须具有智能特征：自主编程、记忆功能，前端设计与系统必须有良好而且可靠的通讯能力和故障自动检测、报警功能。
l 多媒体化：采用的产品和系统，还必须应用计算机多媒体技术，具有良好的人机界面，使操作员能方便地学习和操作系统完成监控任务。
l 良好的操作性：系统的前端产品和系统软件均有良好的学习性和操作性。特别是操作性，应使一般缺少专业监控知识的操作人员，在略通电脑操作的情况下通过培训掌握系统的操作要领，达到能完成值班任务的操作水平。
l 系统运行可靠：系统的运行要求可靠。嵌
