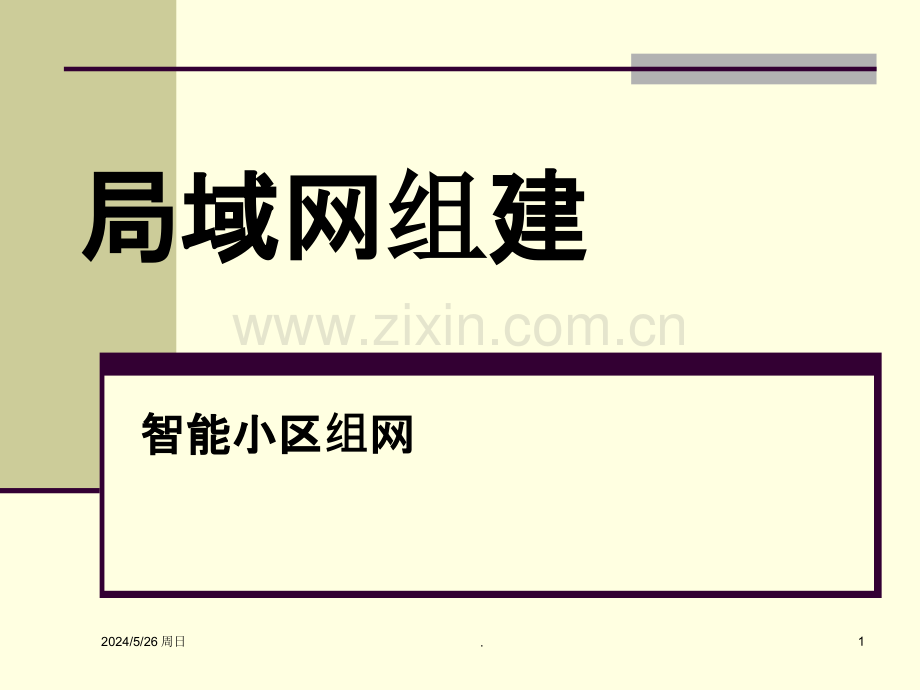

局域网局域网组组建建智能小区智能小区组网网2024/5/26 周日1.智能小区智能小区组网网n近年来，智能建筑技术有了新的发展，人们把智能建筑技术扩展到一个区域的几座智能建筑进行综合管理，再分层次地连接进行统一管理，这样的区域称为智能小区，它已经成为建筑行业中继智能建筑之后的又一个热点。本章将以某智能小区网建设为例，介绍具体的组网方案和实现过程。2024/5/26 周日2.知识要点n11.1智能小区网络概述n11.2智能小区组网技术点拨n11.3智能小区组网应用实例子2024/5/26 周日3.11.1 智能小区网络概述n 智能化住宅小区是随着计算机技术、通信技术、控制技术及多媒体技术进步和互相渗透而逐渐发展起来的。它通过综合考虑小区的结构、系统、服务和管理以及它们之间的内在联系，提供一个投资合理、高效、舒适、便利的生活环境空间，帮助住户实现其包括消费、舒适、便利、安全等方面的整体优化住宅小区。2024/5/26 周日4.11.1 智能小区网络概述n 在我国，目前虽然关于智能化小区的定义有不少，但还没有一个比较完善的智能化小区的定义。2001年，国家建设部住宅产业办公室提出了一个关于智能化小区的基本概念：“住宅小区智能化是利用4C（即计算机、通信与网络、自控和IC卡），通过有效的传输网络，将多元的信息与管理、物业管理与安防、住宅智能化集成，为住宅小区的服务与管理提供高技术的智能化手段，以实现快捷高效的超值服务与管理，提供“安全舒适的家居环境”。这仅仅是一个现阶段关于智能小区的基本概念，随着科技新技术新成果的产生和应用，一级我国人民住宅状况的发展变化，智能小区的内涵也会产生相应的变化。2024/5/26 周日5.11.1 智能小区网络概述n 通常的智能小区的功能，就是将在一定地域范围内多个具有相同或不同功能的建筑物（主要指住宅小区），按照统筹的方法分别对其功能进行智能化，实行资源充分共享，统一管理，提供安全，舒适，方便，节能，可持续发展的生活环境的同时，便于统一管理和控制，并尽可能地提高性价比指标。2024/5/26 周日6.11.1 智能小区网组网技术点拨n智能小区网络平台概述智能化小区网络系统建设应该充分利用经济、高速、稳定的Internet服务，为小区提供网页浏览、收发E-Mail、网络聊天、网上游戏、网上书店、网上学校、网上购物、信息发布、网上资源、远程教学、网上炒股、网上医疗等服务。智能化小区网络建设要充分利用服务器技术和网络资源为用户提供最佳技术和解决方案。2024/5/26 周日7.11.1 智能小区网组网技术点拨n智能小区网络系统从功能上可以分为信息网信息网络子系子系统 数据系统，语音系统，CATV系统；实现了数据、话音和图像的综合接入；控制网控制网络子系子系统 利用信息子网系统实现各种控制信号的传输，实现整个小区管理、家庭智能管理控制等功能。智能小区网络接入技术ADSL；利用电话线路资源，在传输语音的同时提供上1.5M和下行8M的数据传输数据。HFC；利用有线电视网络资源，在传输电视节目的同时，以共享方式提供上行10M和下行36M数据传输速率。以太网；五类和超五类提供上行10M和下行10M的数据传输速率。2024/5/26 周日8.智能小区设计n1网络拓扑结构及结构化布线设计n2 以太网设计n3 网络管理及服务平台设计2024/5/26 周日9.智能小区设计n1网络拓扑结构及结构化布线设计n 根据小区楼宇分布和中心机房的位置，选择合理的网络拓扑结构。为满足网络质量，最好选择楼宇之间采用光纤形成网络骨干线路，连接各楼的中心交换机及中心机房，根据楼房高度，楼内布线情况和设备端口密度，通常情况下采用多模光纤作为垂直布线，5类或超5类线接入用户。2024/5/26 周日10.智能小区设计n1网络拓扑结构及结构化布线设计n2 以太网设计n至少包括骨干和接入部分，楼宇之间可以采用骨干网，交换机采用高速核心以太网骨干交换机，各个楼宇内到用户部分，可以采用自适应速率工作组及以太网交换机，更具用户数量，确定交换机端口密度和级联结构。2024/5/26 周日11.智能小区设计n1网络拓扑结构及结构化布线设计n2 以太网设计n3 网络管理及服务平台设计n小区网络主要为 小区住户提供服务，作为一个公共网络服务平台，网络的可管理性相对比较复杂，主要涉及对于网络的配置管理，故障管理和性能管理；用户认证与计费和网络安全管理等。2024/5/26 周日12.智能小区系统的构成n1 网络管理中心网络管理中心是一个网络的核心，小区网络管理系统不仅仅是包括计算机网络系统，还包括家庭智能控制子系统、停车场管理子系统、智能小区安防子系统、智能小区物业管理子系统和信息管理子系统。网络管理中心是这些系统的一个枢纽，同时也是小区和外界通信的一个桥梁。n2 网络布线中心综合布线系统是小区智能化系统的重要部分，小区各个楼宇和用户通过布线系统实现互联，为网络数据的传输提供快速通道，是一个非常重要的链接系统。n3 智能化系统2024/5/26 周日13.智能小区系统的构成3 智能化系统智能化系统还包括的几个子系统：家庭智能化系统、小区综合布线系统、小区网络系统、小区通信系统、小区CATV系统、小区设备自控（BA）系统、小区安全防范系统、小区可视化对讲系统、智能抄表（三表）系统、小区物业管理系统、小区机动车IC卡电子门禁及管理系统、小区报接警服务管理系统、小区医用急救系统、小区电源管理系统等。2024/5/26 周日14.智能小区技术实施方案n1 宽带技术1）ADSL技术2）域网技术3）光缆同轴电缆混合网（HFC）n2 总线技术总线技术在智能小区中用到的主要是实现安防等分布式系统的控制。n3 无线通信技术2024/5/26 周日15.智能小区组网应用实例n1 场景描述n2 网络需求n3 组网方案n4 网络设备选型n5 小区综合布线系统建设n6系统实施n7系统测试n8系统运行及验收n9工程进度n10 小区网络系统工程报价单2024/5/26 周日16.智能小区组网应用实例n1 场景描述C住在小区有3栋楼，共有住房63套（由于楼房太多因此只采用3栋楼作为模型），3栋楼成三角形坐落，每栋楼高7层，除第21栋外，其他个栋每层都有两间住户。第20栋有3个单元，第21栋只有一个单元，第22栋有两个单元，第21栋楼对面有一座2层的小区活动中心，准备放置交换机按服务器等。2024/5/26 周日17.智能小区组网应用实例n2 网络需求C小区局域网以千兆位以太网为主干，具有100Mbps到桌面带宽的星形拓扑结构。网络不仅要传送文本，还要支持大量的多媒体服务，因此对网络的带宽要求很高。从实际出发，要求在网络中建立多个逻辑子网。因此，合理的处理楼继子网的链接，划分和安全性设计是保障其可靠性地工作的关键。n对于主干光纤，从主交换机到分支交换机采用的是多模光纤，传输以太网信息。这些光纤将保证网络的运行，因此对光纤网络的要求非常严格。从分支交换机到与其相连接的各楼层的用户终端采用超5类UTP线，保证100Mbps带宽的到户。nC住宅小区局域网与外部Internet的通信通过专线和Internet相连，通过防火墙的过滤功能来保证内部网络的数据免受外来的入侵。2024/5/26 周日18.智能小区组网应用实例n3 组网方案n一 个功能强大，功能灵活的智能社区信息系统，首先需要一个稳定可靠的计算机网络为硬件基础。对现代化智能住宅社区而言，计算机网络是实现社区智能家居信息化的基石。社区的计算机网络，就像为社区的信息系统搭建一条高速公路，通过这条高速公路，社区才能为住户提供诸如网上订餐，电子商务及视频点播等各种服务。n1.网网络设计的的总体要求体要求nC小区网络系统在总体上需要满足以下几个原则。n先进性：采用先进的交换机，提供高速的网络传输。n普遍性：采用的设备和网络方案是经典、的成熟的，已经被普遍应用的。n统一性:必须遵循技术规范方案及计划，科学统一地建设。n可扩充性：必须随着需求的变化，充分留有扩充的余地。n安全性及可管理性：应注意保证整个系统的可管理性和整个系统的安全性、可靠性。2024/5/26 周日19.智能小区组网应用实例2.网网络建建设的技的技术要求要求根据上述总体要求，我们在技术上必须提供相关的支持和保证。真个网络在技术上定位为千兆位以太网主干网络，以光纤和双绞线为主要传输介质，因而对网络协议透明，可以配置成以IP协议为主的高速IP网络，网络至少包括如下几个要素。（1）网络结构的优化：网络体系结构要体现在网络层的层次化体系结构，可以减少对传统传输体系的依赖。（2）包转发的优化：适合大型、高速宽带网络的特征。提供高速包转发机制。（3）带宽优化：在合理的 QoS控制下，最大限度的利用带宽。（4）稳定性优化：最大限度的利用故障恢复方面快速切换的能力，快速回复网络连接，提供符合高速带宽网络要求的可靠性和稳定性。3.网网络建建设方案方案更具社区智能化需要实现的功能，结合我们建设计算机网络经验，提倡采用千兆位以太网为主干，10/100Mbps自适应交换到户，星形物理拓扑结构来建设社区的内部网络。这种是目前几种计算机网络技术中的主流，不仅满足了当前网络应用，便于维护还方便用户日后的升级，充分保护用户的投资。如图2024/5/26 周日20.智能小区组网应用实例Internet用户用户用户用户用户用户服务器群单元楼区单元楼区单元楼区防火墙小区核心核心交换机智能小区主干网络结构图2024/5/26 周日21.智能小区组网应用实例n小区内依据用户类型来划分VLAN，以确保用户之间的相互隔离。将小区内的用户分为3类：小区网络管理员，小区管理员及居委会领导，小区普通用户。据此将小区网络换分成3个VLAN，分别201.100.10.0，201.100.10.32和201.100.10.64 子网掩码为255.255.255.218。但小区之间可以通过三层交换机来实现相互之间的通行。n在小区的服务器上可以设置用户名和密码，供有小区网络管理员及拥有权限的用户进行本地服务器访问，也可以在三层交换机上设计ACL等，以限制外部流量来保护小区的网络安全。如果预算允许，那么可以购置一台专门的防火墙，以进一步保护小区网络的安全。2024/5/26 周日22.智能小区组网应用实例n4 网络设备选型n1.多层交换机n2.核心路由器n3.二级机房交换机n4.用户接入交换机n5.服务器设备n6.光纤的选择n7.防火墙2024/5/26 周日23.智能小区组网应用实例n5 小区综合布线系统建设n1.布线依据n智能住宅布线标准TIA/EIA_570An（1）建筑与建筑群综合布线系统设计规范n（2）建筑与建筑群综合布线施工及验收规范n（3）中华人民共和国邮电部标准通信局（站）接地设计暂行技术规定n（4）AMP结构化布线系统设计手册。n2.结构化布线系统的组成（1）工作区子系统（2）配线（水平）子系统（3）干线（垂直）子系统（4）设备子系统（5）管理子系统（6）建筑群子系统2024/5/26 周日24.智能小区组网应用实例n3.总体拓扑结构设计n4.结构化布线子系统的详细设计2024/5/26 周日25.智能小区组网应用实例n7.3.6系统实施1.系统工程人员配置项目经理项目副经理工程主管工程副主管安装工程师1安装工程师1安装工程师1安装工程师1安装工程师12024/5/26 周日26.智能小区组网应用实例n2.工程实施计划n（1）设备的选型及采购n（2）工程实施准备n（3）综合布线n（4）设备安装与调试2024/5/26 周日27.智能小区组网应用实例n7.3.7系统测试n1.水平布线系统测试内容n2.结构化布线系统的测试内容2024/5/26 周日28.智能小区组网应用实例n7.3.8系统试运行及验收n在网络系统建设完成后，整个系统需要进行一段时间的试运行，以检查网络的稳定性，具体包括如下内容：n（1）试运行阶段，整个网络系统将接受时间和环境的考验，不但要考察功能特性，还要考察系统运行的性能是否达到预期目标。n（2）在试运行期间，由于双方技术人员共同负责系统的维护工作。n（3）试运行结束后协助用户生成试运行报告。n整个网络工程试运行结束时，验收组要依据双方总体的验收标准，对试运行情况进行分析，给出结论性意见。试运行期间连续运行无重大事故，并且达到预期性能指标时，最终通过验收。具体验收标准由双方更具当时合同和方案制定确认系统系统正常情况下系统投入正常运行使用。2024/5/26 周日29.智能小区组网应用实例n7.3.9 工程进度序号 项目名称所需天（天）备注1网络线材和设备采购32综合布线及测试353网络设备安装、调试104系统试运行305文档资料整理26验收17培训5表71工程建设时间表2024/5/26 周日30.智能小区组网应用实例n7.3.9 工程进度表72网络设备清单及工程报价表编号品名产品说明单位单价数量合计1HP服务器HP PvrolianML110台123001123002Cisco交换机Catalyst6509台380001380003路由器Cisco7206VXR个2345123454防火墙网御2000防火墙套26800126800.2024/5/26 周日31.本章小结n本章介绍了智能小区具体的方案和建议，重点分析了如何实现小区每栋楼的主干网络建设。考虑到布线是智能小区的一个重要部分，也是衡量一个小区智能化的标准之一，所以重点对结构化布线在小区中的应用作了详细的分析。无论多少栋楼，用户依照本方案步骤和有关技术标准，增加网络设备和按要求完成布线，即可完成一个小区网络的建设。2024/5/26 周日32.习题n一 思考题1、什么是智能小区。它有什么特点？2、智能小区一般包括的系统有哪些？3、每个系统一般用到哪些设备？4、综合布线时注意哪些问题？n二 实践题 5、利用网络了解更多的智能小区组网方案。6、自己整理一份智能小区方案。7、名词解释，CATV,CCTV,HFC,ADSL2024/5/26 周日33.
