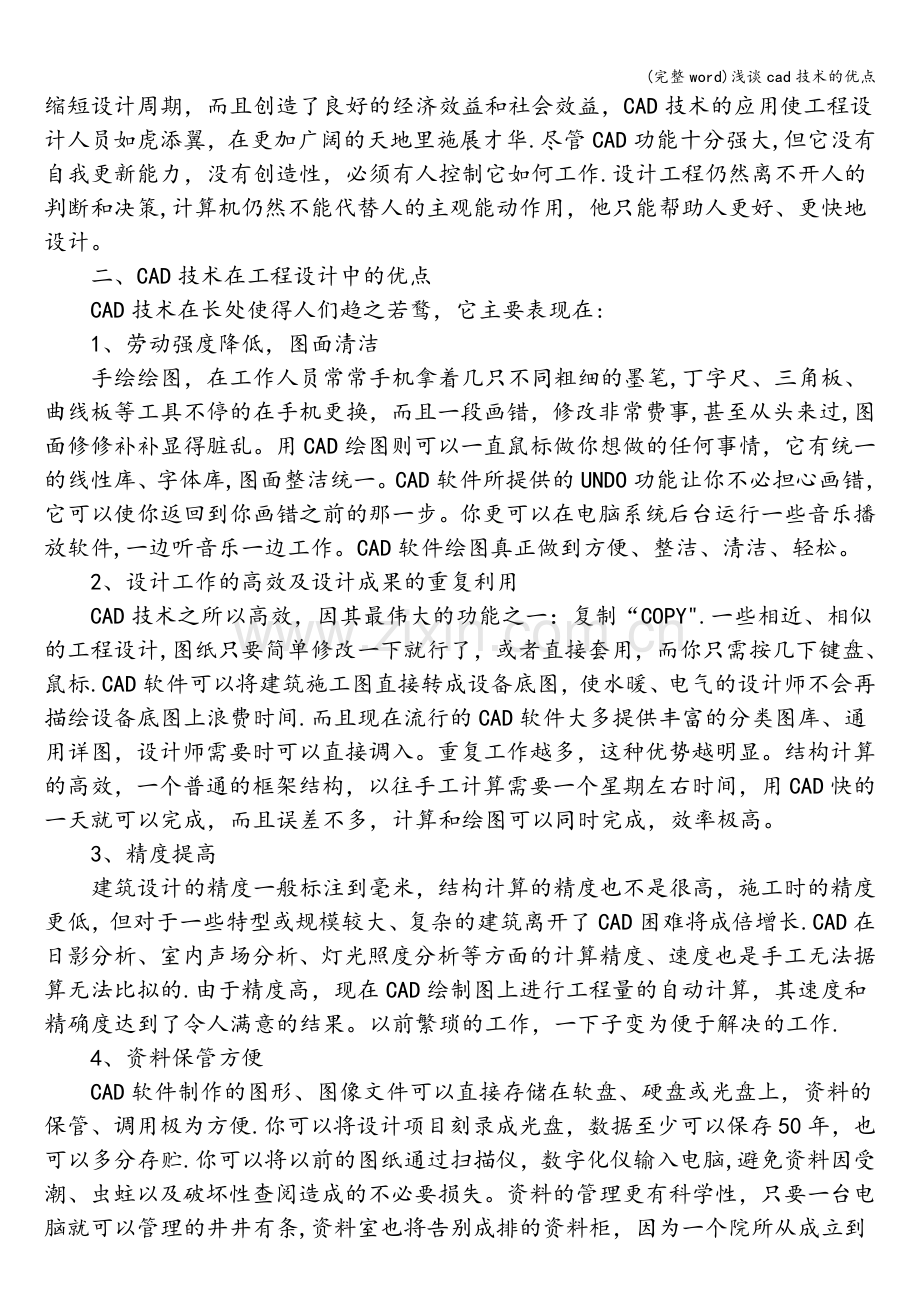

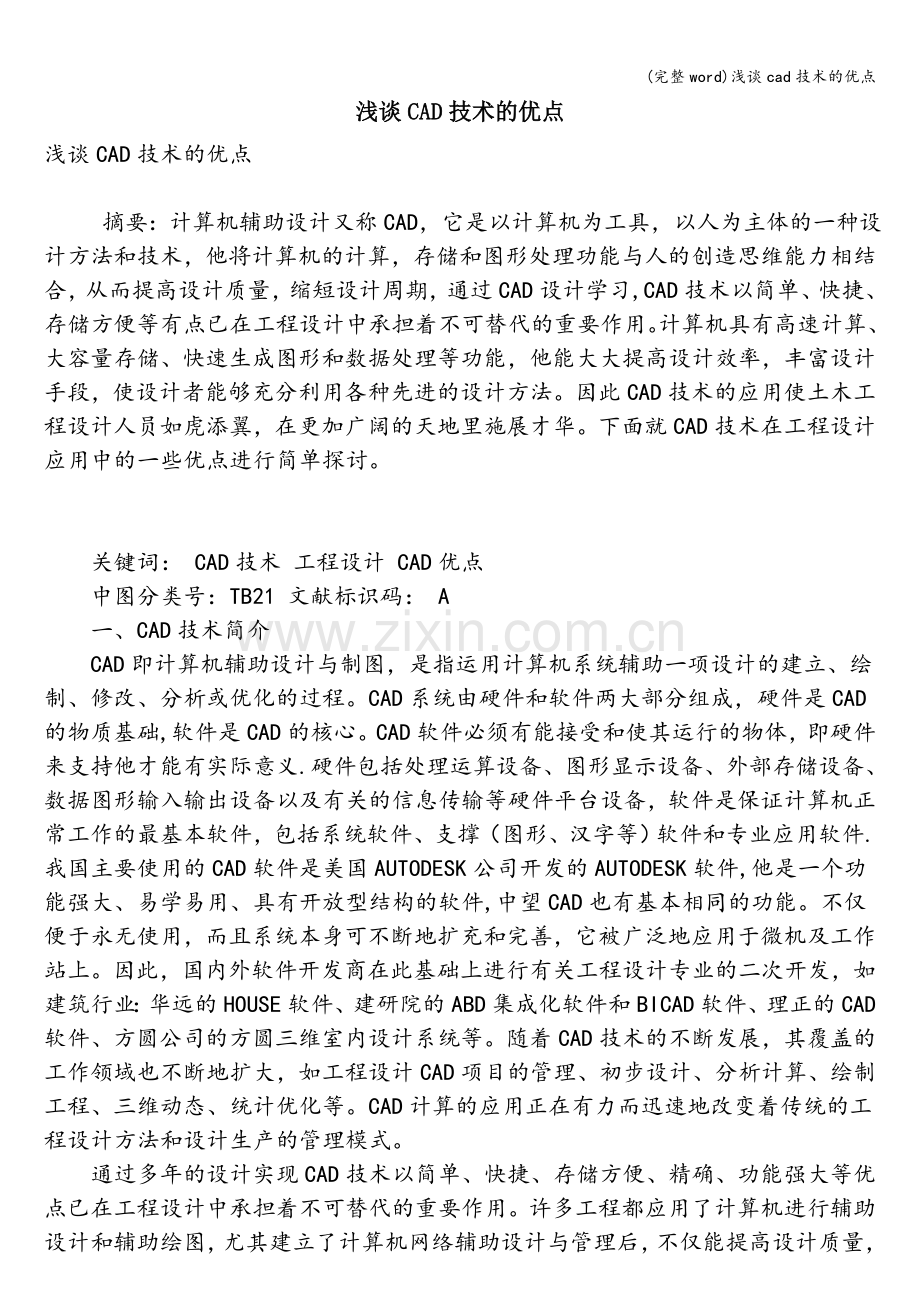

(完整word)浅谈cad技术的优点浅谈CAD技术的优点浅谈CAD技术的优点 摘要：计算机辅助设计又称CAD，它是以计算机为工具，以人为主体的一种设计方法和技术，他将计算机的计算，存储和图形处理功能与人的创造思维能力相结合，从而提高设计质量，缩短设计周期，通过CAD设计学习,CAD技术以简单、快捷、存储方便等有点已在工程设计中承担着不可替代的重要作用。计算机具有高速计算、大容量存储、快速生成图形和数据处理等功能，他能大大提高设计效率，丰富设计手段，使设计者能够充分利用各种先进的设计方法。因此CAD技术的应用使土木工程设计人员如虎添翼，在更加广阔的天地里施展才华。下面就CAD技术在工程设计应用中的一些优点进行简单探讨。 关键词： CAD技术 工程设计 CAD优点 中图分类号：TB21 文献标识码： A 一、CAD技术简介 CAD即计算机辅助设计与制图，是指运用计算机系统辅助一项设计的建立、绘制、修改、分析或优化的过程。CAD系统由硬件和软件两大部分组成，硬件是CAD的物质基础,软件是CAD的核心。CAD软件必须有能接受和使其运行的物体，即硬件来支持他才能有实际意义.硬件包括处理运算设备、图形显示设备、外部存储设备、数据图形输入输出设备以及有关的信息传输等硬件平台设备，软件是保证计算机正常工作的最基本软件，包括系统软件、支撑（图形、汉字等）软件和专业应用软件.我国主要使用的CAD软件是美国AUTODESK公司开发的AUTODESK软件,他是一个功能强大、易学易用、具有开放型结构的软件,中望CAD也有基本相同的功能。不仅便于永无使用，而且系统本身可不断地扩充和完善，它被广泛地应用于微机及工作站上。因此，国内外软件开发商在此基础上进行有关工程设计专业的二次开发，如建筑行业：华远的HOUSE软件、建研院的ABD集成化软件和BICAD软件、理正的CAD软件、方圆公司的方圆三维室内设计系统等。随着CAD技术的不断发展，其覆盖的工作领域也不断地扩大，如工程设计CAD项目的管理、初步设计、分析计算、绘制工程、三维动态、统计优化等。CAD计算的应用正在有力而迅速地改变着传统的工程设计方法和设计生产的管理模式。 通过多年的设计实现CAD技术以简单、快捷、存储方便、精确、功能强大等优点已在工程设计中承担着不可替代的重要作用。许多工程都应用了计算机进行辅助设计和辅助绘图，尤其建立了计算机网络辅助设计与管理后，不仅能提高设计质量，缩短设计周期，而且创造了良好的经济效益和社会效益，CAD技术的应用使工程设计人员如虎添翼，在更加广阔的天地里施展才华.尽管CAD功能十分强大,但它没有自我更新能力，没有创造性，必须有人控制它如何工作.设计工程仍然离不开人的判断和决策,计算机仍然不能代替人的主观能动作用，他只能帮助人更好、更快地设计。 二、CAD技术在工程设计中的优点 CAD技术在长处使得人们趋之若鹜，它主要表现在: 1、劳动强度降低，图面清洁 手绘绘图，在工作人员常常手机拿着几只不同粗细的墨笔,丁字尺、三角板、曲线板等工具不停的在手机更换，而且一段画错，修改非常费事,甚至从头来过,图面修修补补显得脏乱。用CAD绘图则可以一直鼠标做你想做的任何事情，它有统一的线性库、字体库,图面整洁统一。CAD软件所提供的UNDO功能让你不必担心画错，它可以使你返回到你画错之前的那一步。你更可以在电脑系统后台运行一些音乐播放软件,一边听音乐一边工作。CAD软件绘图真正做到方便、整洁、清洁、轻松。 2、设计工作的高效及设计成果的重复利用 CAD技术之所以高效，因其最伟大的功能之一：复制“COPY.一些相近、相似的工程设计,图纸只要简单修改一下就行了，或者直接套用，而你只需按几下键盘、鼠标.CAD软件可以将建筑施工图直接转成设备底图，使水暖、电气的设计师不会再描绘设备底图上浪费时间.而且现在流行的CAD软件大多提供丰富的分类图库、通用详图，设计师需要时可以直接调入。重复工作越多，这种优势越明显。结构计算的高效，一个普通的框架结构，以往手工计算需要一个星期左右时间，用CAD快的一天就可以完成，而且误差不多，计算和绘图可以同时完成，效率极高。 3、精度提高 建筑设计的精度一般标注到毫米，结构计算的精度也不是很高，施工时的精度更低，但对于一些特型或规模较大、复杂的建筑离开了CAD困难将成倍增长.CAD在日影分析、室内声场分析、灯光照度分析等方面的计算精度、速度也是手工无法据算无法比拟的.由于精度高，现在CAD绘制图上进行工程量的自动计算，其速度和精确度达到了令人满意的结果。以前繁琐的工作，一下子变为便于解决的工作. 4、资料保管方便 CAD软件制作的图形、图像文件可以直接存储在软盘、硬盘或光盘上，资料的保管、调用极为方便.你可以将设计项目刻录成光盘，数据至少可以保存50年，也可以多分存贮.你可以将以前的图纸通过扫描仪，数字化仪输入电脑,避免资料因受潮、虫蛀以及破坏性查阅造成的不必要损失。资料的管理更有科学性，只要一台电脑就可以管理的井井有条,资料室也将告别成排的资料柜，因为一个院所从成立到现在所有的资料几张关盘就装下了。 5、CAD在建筑表现图上的优势 CAD制作的建筑效果图其透视关系、光影关系、建筑材料的质感,都可真实再现，惟妙惟肖，在加上真实的树木、人、天空、汽车配景，几可乱真。如果在加上现场环境照片融合更有说服力。CAD制作效果图优势还在于,只要建筑的三维模型搭建完成，就可以任意指定透视角度，模型材质，快速生成多张效果图而无需从头做起，这是传统手绘效果图无法比拟的。这一切都让设计师在建筑设计上受益匪浅，在向甲方推销自己的设计成果时也更有说服力。 6、设计理念的改变 CAD的智能化将部分却带设计师的一些设计工作，而CAD对设计的标准化、产业化起着巨大的推动作用。随着信息技术，网络技术的发展，跨地区合作设计，异地招投标、设计评审也将普及.在第一时间接受科技信息，与世界同步。通过一个电话线“在家工作”将成为可能。文件传输极为方便,距离不是问题. 三、结束语 CAD技术给设计师带来了极大的方便，无论如何我们都应承认CAD给我们的好处，要正视它的局限性，善用它的长处。展望未来，计算机技术的发展是无止境的，我们每一位工程设计人员都将以此先进的技术为手段，在各自岗位上发挥最佳能力，并以认真的服务、优质的设计、敬业的精神，为工程设计行业做出我们的贡献. 参考文献： 1。AUTOCAD 建筑工程设计绘图唐海编著清华大学出版社 2。 AUTOCAD2002 建筑工程设计绘图李香敏主编 电子科技大学出版社 3.AUTOCAD2000 建筑工程设计绘图入门 张敏胡主编 北京大学出版社 4。AUTOCAD 建筑工程设计与绘图初步 王一春主编 内蒙古大学出版社 5.AUTOCAD 工程设计 黄连素主编 上海科技大学出版社 6.AUTOCAD2004 工程师之路从书冯小平邹昀 著译者机械工业出版社-最新【精品】范文
