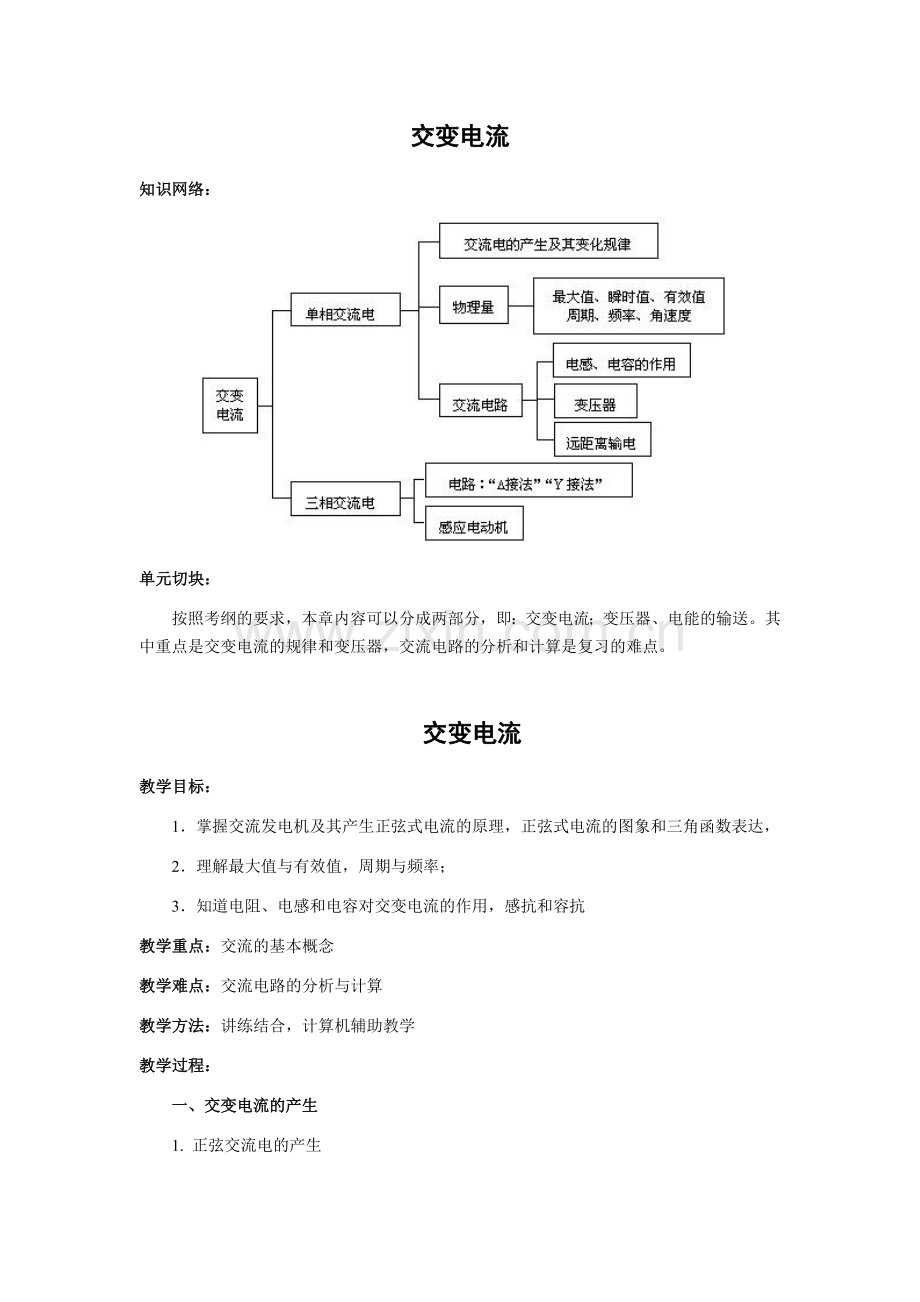

交变电流
知识网络：
单元切块：
按照考纲的要求，本章内容可以分成两部分，即：交变电流；变压器、电能的输送。其中重点是交变电流的规律和变压器，交流电路的分析和计算是复习的难点。
交变电流
教学目标：
1．掌握交流发电机及其产生正弦式电流的原理，正弦式电流的图象和三角函数表达，
2．理解最大值与有效值，周期与频率；
3．知道电阻、电感和电容对交变电流的作用，感抗和容抗
教学重点：交流的基本概念
教学难点：交流电路的分析与计算
教学方法：讲练结合，计算机辅助教学
教学过程：
一、交变电流的产生
1. 正弦交流电的产生

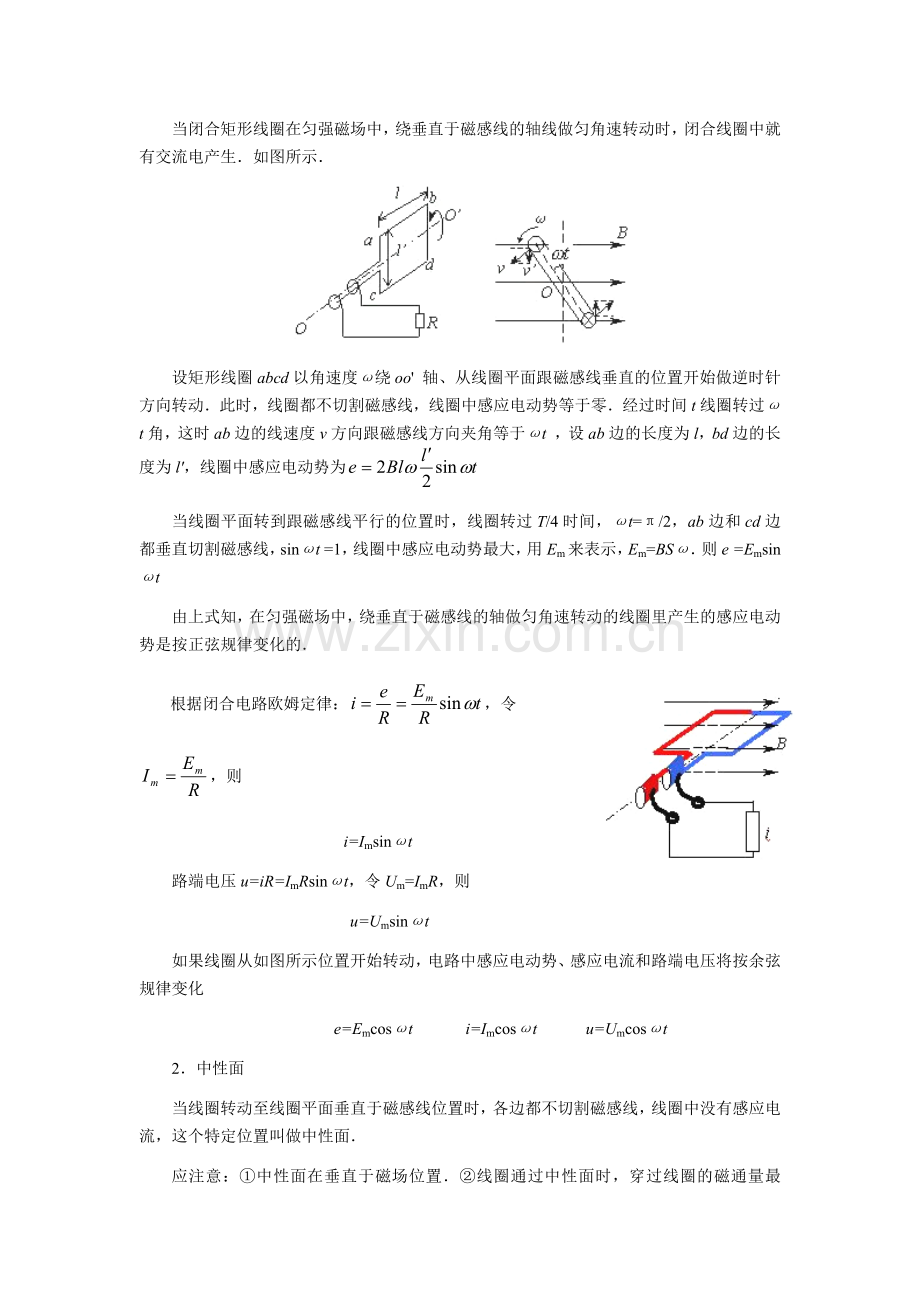

当闭合矩形线圈在匀强磁场中，绕垂直于磁感线的轴线做匀角速转动时，闭合线圈中就有交流电产生．如图所示．
设矩形线圈abcd以角速度ω绕oo' 轴、从线圈平面跟磁感线垂直的位置开始做逆时针方向转动．此时，线圈都不切割磁感线，线圈中感应电动势等于零．经过时间t线圈转过ωt角，这时ab边的线速度v方向跟磁感线方向夹角等于ωt ，设ab边的长度为l，bd边的长度为l'，线圈中感应电动势为
当线圈平面转到跟磁感线平行的位置时，线圈转过T/4时间，ωt=π/2，ab边和cd边都垂直切割磁感线，sinωt =1，线圈中感应电动势最大，用Em来表示，Em=BSω．则e =Emsinωt
由上式知，在匀强磁场中，绕垂直于磁感线的轴做匀角速转动的线圈里产生的感应电动势是按正弦规律变化的．
根据闭合电路欧姆定律：，令，则
i=Imsinωt
路端电压u=iR=ImRsinωt，令Um=ImR，则
u=Umsinωt
如果线圈从如图所示位置开始转动，电路中感应电动势、感应电流和路端电压将按余弦规律变化
e=Emcosωt i=Imcosωt u=Umcosωt
2．中性面
当线圈转动至线圈平面垂直于磁感线位置时，各边都不切割磁感线，线圈中没有感应电流，这个特定位置叫做中性面．
应注意：①中性面在垂直于磁场位置．②线圈通过中性面时，穿过线圈的磁通量最大．③线圈平面通过中性面时感应电动势为零．④线圈平面每转过中性面时，线圈中感应电流方向改变一次，转动一周线圈两次通过中性面，故一周里线圈中电流方向改变两次．
3．正弦交流电的图象
矩形线圈在匀强磁场中，绕垂直于磁感线的轴做匀角速转动，线圈里产生正弦交流电．当线圈从中性面开始转动，在一个周期中：在t（0，T/4）时间内，线圈中感应电动势从0达到最大值Em．在t （T/4，T/2）时间内，线圈中感应电动势从最大值Em减小到0．在t （T/2，3T/4）时间内，线圈中感应电动势从0增加到负的最大值-Em．在t （3T/4，T）时间内，线圈中感应电动势的值从负的最大值-Em减小到0．
电路中的感应电流、路端电压与感应电动势的变化规律相同，如图所示．
二、描述交变电流的物理量
1、瞬时值：它是反映不同时刻交流电的大小和方向，正弦交流瞬时值表达式为：，.应当注意必须从中性面开始。
生活中用的市电电压为220V，其最大值为220V=311V（有时写为310V），频率为50HZ，所以其电压瞬时值的表达式为u=311sin314tV。
【例1】有一正弦交流电源，电压有效值U=120V，频率为f=50Hz向一霓虹灯供电，若霓虹灯的激发电压和熄灭电压均为U0=60V，试估算在一个小时内，霓虹灯发光时间有多长？为什么人眼不能感到这种忽明忽暗的现象？
解析：由正弦交流电的最大值与有效值U的关系得：Um=120V
设t=0时交流电的瞬时电压U=0则交流电的瞬时表达式为
U=120sin100t V
如图所示，画出一个周期内交流电的U-t图象，其中阴影部分对应的时间t1表示霓虹灯不能发光的时间，根据对称性，一个周期内霓虹灯不能发光的时间为4t1，
当U=U0=60V时，由上式得t1=1/600s，再由对称性求得一个周期内能发光的时间：t=T-4t1=
再由比例关系求得一小时内霓虹灯发光的时间为：t=
很明显霓虹灯在工作过程中是忽明忽暗的，而熄灭的时间只有1/300s（如图t2时刻到t3时刻）由于人的眼睛具有视觉暂留现象，而这个视觉暂留时间约1/16s为远大于1/300s，因此经过灯光刺激的人眼不会因为短暂的熄灭而有所感觉。
2、最大值：也叫峰值，它是瞬时值的最大者，它反映的是交流电大小的变化范围，当线圈平面跟磁感线平行时，交流电动势最大，（转轴垂直于磁感线）。电容器接在交流电路中，则交变电压的最大值不能超过电容器的耐压值。
【例2】把一电容器C接在220V的交流电路中，为了保证电容不被击穿，电容器C的耐压值是多少？
解析：不低于200V，不少学生往把电容器与灯泡类比，额定电压220 V的灯泡接在220 V的交流电源上正常发光.从而错误的认为电容器的耐压值也只要不低于220V即可，事实上，电容器接在交流电路中一直不断地进行充、放电过程.电容器两极间电压最大可达200V，故电容器C的耐压值应不低于200V.
3、平均值：它是指交流电图象中图线与横轴所围成的面积值跟时间的比值.其量值可用法拉第电磁感应定律·来求，特殊地，当线圈从中性面转过90度的过程中，有.计算平均值切忌用算术平均法即求解。平均值不等于有效值。
【例3】如图所示，求线圈由图示位置转过60°角的过程中，通过线圈某一横截面的电量.
解析：在计算电量问题中，一定要用电流、电压平均值
·而
又， ∴·＝
4、有效值：
交变电流的有效值是根据电流的热效应规定的：让交流和直流通过相同阻值的电阻，如果它们在相同的时间内产生的热量相等，就把这一直流的数值叫做这一交流的有效值。
正弦交流电的有效值跟最大值之间的关系是：，
对于非正弦电流的有效值以上关系不成立，应根据定义来求。通常所说交流电压、电流是用电压表、电流表测得的，都是指有效值.用电器上所标电压、电流值也是指有效值.在计算交流电通过导体产生热量、热功以及确定保险丝的熔断电流时，只能用有效值。
【例4】如图所示，两平行导轨与水平面间的倾角为，电阻不计，间距L＝0.3m，长度足够长，导轨处于磁感应强度B＝1T，方向垂直于导轨平面向上的匀强磁场中.导轨两端各接一个阻值为R0＝2Ω电阻，另一横跨在导轨间的金属棒质量m＝1kg，电阻r＝1Ω棒与导轨间的滑动摩擦因数μ＝0.5，当金属棒以平行于导轨的向上初速度υ0＝10m/s上滑，直至上升到最高点过程中，通过上端电阻电量＝0.1C（g取10m/s2），求上端电阻R0产生的焦耳热？
（1）
（2）
解析：设棒沿斜面能上升的最大距离为s，磁感应强度B垂直斜面向上，则等效电路和导体棒受力分析分别如图（1）、（2）所示.由图可知，在棒上升过程中，通过棒某一截面的电量应为2.由＝得
而 ∴s=m
设电路各电阻消耗的总焦耳热为
＝R
从金属棒开始运动到最高点过程，利用能量守恒关系有
＋μmgcosθ·s＋mgsinθ·s＝
R＝＝5J
此题中，求电阻产生的焦耳热应该用电流的有效值计算，由于无法求，因此只能通过能量关系求得.
三、感抗和容抗（统称电抗）
1、感抗表示电感对交变电流的阻碍作用，其特点是“通直流，阻交流”、“通低频，阻高频”。
2、容抗表示电容对交变电流的阻碍作用，其特点是“通交流，隔直流”、“通高频，阻低频”。
C1
C2
【例5】 左右两个电路都是从左端输入信号，从右端输出信号。左图中输入的是高频、低频混合的交流信号，要求只输出低频信号；右图中输入的是直流和低频交流的混合信号，要求只输出低频交流信号。那么C1、C2中哪个该用大电容？哪个该用小电容？
解：电容的作用是“通交流，隔直流”、“通高频，阻低频”，由其表达式XC=1/2πfC可看出：左图中的C1必须用电容小些的，才能使高频交流顺利通过，而低频不易通过，这种电容器叫高频旁路电容器。右图中的C2一般用电容大的，使低频交流电很容易通过，只有直流成分从电阻上通过，这种电容器叫隔直电容器。
【例6】 电学元件的正确使用，对电路安全工作起着重要作用。某电解电容器上标有“25V ，450μF”字样，下列说法中正确的是
A.此电容器在交流、直流电路25V的电压时都能正常工作
B.此电容器只有在不超过25V的直流电压下才能正常工作
C.当工作电压是直流25V时，电容才是450μF
D.若此电容器在交流电压下工作，交流电压的最大值不能超过25V
解：电解电容器的极性是固定的，因此只能在直流电压下工作。选B
四、综合例析
【例7】交流发电机的转子由B∥S的位置开始匀速转动，与它并联的电压表的示数为14.1V，那么当线圈转过30°时交流电压的瞬时值为＿＿V。
解：电压表的示数为交流电压有效值，由此可知最大值为Um=U=20V。而转过30°时刻的瞬时值为u=Umcos30°=17.3V。
【例8】 通过某电阻的周期性交变电流的图象如右。求该交流电的有效值I。
解：该交流周期为T=0.3s，前t1=0.2s为恒定电流I1=3A，后t2=0.1s为恒定电流I2= -6A，因此这一个周期内电流做的功可以求出来，根据有效值的定义，设有效值为I，根据定义有：
I 2RT=I12Rt1+ I22Rt2 带入数据计算得：I=3A
【例9】 交流发电机转子有n匝线圈，每匝线圈所围面积为S，匀强磁场的磁感应强度为B，匀速转动的角速度为ω，线圈内电阻为r，外电路电阻为R。当线圈由图中实线位置匀速转动90°到达虚线位置过程中，求：⑴通过R的电荷量q为多少？⑵R上产生电热QR为多少？⑶外力做的功W为多少？
解：⑴由电流的定义，计算电荷量应该用平均值：即，这里电流和电动势都必须要用平均值，不能用有效值、最大值或瞬时值。
⑵求电热应该用有效值，先求总电热Q，再按照内外电阻之比求R上产生的电热QR。
，
这里的电流必须要用有效值，不能用平均值、最大值或瞬时值。
⑶根据能量守恒，外力做功的过程是机械能向电能转化的过程，电流通过电阻，又将电能转化为内能，即放出电热。因此W=Q 。一定要学会用能量转化和守恒定律来分析功和能。
【例10】 左图所示是某种型号的电热毯的电路图，电热毯接在交变电源上，通过装置P使加在电热丝上的电压的波形如右图所示。此时接在电热丝两端的交流电压表的读数为
P
u V
1 2 3 4 5
O
t/10-2s
u/V
311
A.110V B.156V
C.220V D.311V
解：从u-t图象看出，每个周期的前半周期是正弦图形，其有效值为220V；后半周期电压为零。根据有效值的定义， ，得U=156V，选B。
五、针对训练
１、矩形线圈在匀强磁场中绕着垂直磁感线方向的轴匀速转动，当线圈通过中性面时，下列说法中正确的是（ ）
A、穿过线圈的磁通量最大，线圈中的感应电动势最大
B、穿过线圈的磁通量等于零，线圈中的感应电动势最大
C、穿过线圈的磁通量最大，线圈中的感应电动势等于零
D、穿过线圈的磁通量等于零，线圈中的感应电动势等于零
2.一矩形线圈绕垂直磁场方向的轴在匀强磁场中转动，产生的交变电动势e = 20sin20πt V，由此可以判断（ ）
A．t = 0时，线圈平面和磁场垂直
B．t = 0时，线圈的磁通量为零
C．t = 0.05s时，线圈切割磁感线的有效速度最小
D．t = 0.05s时，e第一次出现最大值
3. 线圈在匀强磁场中匀角速转动，产生的交变电流如图所示，则（ ）
A．在A和C时刻线圈平面和磁场垂直
B．在B和时刻线圈中的磁通量为零
C．从A时刻到B时刻线圈转动的角度为πrad
D．若从O时刻到D时刻经历的时间为0.02s ，则该交变电流在1.0s的时间内方向会改变100次
4.一个矩形线框的面积为S ，在磁感应强度为B的匀强磁场中，从线圈平面与磁场垂直的位置开始计时，转速为n转/秒，则（ ）
A．线框交变电动势的最大值为nπBS
B．线框交变电动势的有效值为nπBS
C．从开始转动经过1/4周期，线框中的平均感应电动势为2nBS
D．感应电动势瞬时值为e = 2nπBSsin2nπt
5.关于交流电的有效值和最大值，下列说法正确的是（ ）
A．任何形式的交变电流的有效值和最大值都有关系U = Um/
B．只有正弦式电流才有U = Um/的关系
C．照明电压220V 、动力电压380V，指的都是交变电流的有效值
D．交流电压表和电流表测量的都是交变电流的有效值
6. 一只氖管的起辉电压为50V ，把它接在u = 50sin314tV的交变电源上，在一个交变电压的周期内，氖管的发光时间为（ ）
A．0.02s B．0.01s C．0.015s D．0.005s
7.对于如图所示的电路，下列说法正确的是（ ）
A．a、b端接稳恒直流电，灯泡发亮
B．a、b端接交变电流，灯泡发亮
C．a、b端接交变电流，灯泡发亮，且将电容器电容增大时，灯泡亮度增大
D．a、b端接交变电流，灯泡发亮，且将电容器电容减小时，灯泡亮度增大
8. 对于如图所示的电路，下列说法正确的是（ ）
A．双刀双掷开关S接上部时，灯泡亮度较大
B．双刀双掷开关S接下部时，灯泡亮度较大
C．双刀双掷开关S接下部，同时将电感线圈的L的铁芯抽出，在抽出的过程中，灯泡亮度变大
D．双刀双掷开关S接下部，同时将电感线圈的L的铁芯抽出，在抽出的过程中，灯泡亮度变小
9.在图所示的电路中，如果交变电流的频率增大，1、2和3灯的亮度变化情况是（ ）
A．1、2两灯均变亮，3灯变暗
B．1灯变亮，2、3两灯均变暗
C．1、2灯均变暗，3灯亮度不变
D．1等变暗，2灯变亮，3灯亮度不变
10.在电工和电子技术中使用的扼流圈有两种：低频扼流圈和高频扼流圈。它们的区别在于（ ）
A．低频扼流圈的自感系数较大
B．高频扼流圈的自感系数较大
C．低频扼流圈的能有效地阻碍低频交变电流，但不能阻碍高频交变电流
D．高频扼流圈的能有效地阻碍高频交变电流，但不能阻碍低频交变电流
11.关于电容器通过交变电流的理解，正确的是（ ）
A．有自由电荷通过电容器中的电介质
B．电容不断的充、放电，与之相连的导线中必须有自由电荷移动，这样就形成了电流
C．交变电压相同时，电容越大，电流越大
D．交变电压相同时，频率越高，电流越大
12.对于图所示的电路，下列说法正确的是（ ）
A．a、b两端接稳恒直流，灯泡将不发光
B．a、b两端接交变电流，灯泡将不发光
C．a、b两端由稳恒的直流电压换成有效值相同的交变电压，灯泡亮度相同
D．a、b两端由稳恒的直流电压换成有效值相同的交变电压，灯泡亮度将会减弱
13.在电子技术中，从前一级装置输出的既有直流成分（工作电流），又有交流成分（信号电流）。如果我们希望输送到后一级装置的只有直流成分，电容器应该和后一级装置 ；如果我们希望输送到后一级装置的只有交流成分，电容器应该和后一级装置 （两空均填“串联”或“并联”）。
14.将u = 110sin100πtV的交变电压接到“220V，100W”的灯泡两端，设灯丝的电阻不随温度变化，试求：
（1）流过灯泡电流的最大值；
（2）灯泡发挥的实际功率。
15.一闭合线圈在匀强磁场中做匀角速转动，线圈转速为240rad/min ，当线圈平面转动至与磁场平行时，线圈的电动势为2.0V 。设线圈从垂直磁场瞬时开始计时，试求：
（1）该线圈电动势的瞬时表达式；
（2）电动势在s末的瞬时值。
16.如图所示，匀强磁场的磁感强度B = 0.1T ，矩形线圈的匝数N = 100匝，边长= 0.2m ，= 0.5m ，转动角速度ω= 100πrad/s ，转轴在正中间。试求：
（1）从图示位置开始计时，该线圈电动势的瞬时表达式；
（2）当转轴移动至ab边（其它条件不变），再求电动势的瞬时表达式；
（3）当线圈作成半径为r = 的圆形，再求电动势的瞬时表达式。
参考答案
1.C 2.AC ；3.D ； 4.BD ；5.BCD ；6.B ；
7.BC ；8.AC ；9.D ；10.AD ；11.ACD
12.C
13. 并联、串联
14.（1）0.32A、（2）25W ；
15.（1）2sin8πtV 、（2）1.0V
16.（1）314cos100πtV 、（2）不变、（3）不变。
附：课前预习提纲
1、交变电流： 和 都随时间做 的交流电叫做交变电流．电压和电流随时间按 变化的交流电叫正弦交流电．
2、交流电的产生：矩形线圈在匀强磁场中绕垂直于磁场方向的中心轴匀速旋转时，线圈中就会产生 ．
3、当线圈平面垂直于磁感线时，线圈各边都 磁感线，线圈中没有感应电流，这样的位置叫做 ．线圈平面每经过 一次，感应电流方向就改变一次，因此线圈转动一周，感应电流方向改变 ．
4、线圈从中性面开始转动，角速度是ω，线圈中的感应电动势的峰值是εm，那么在任一时刻t感应电动势的瞬时值e为 ．若线圈电阻为Ｒ，则感应电流的瞬时值Ｉ为 ．
5、交流发电机有两种，即 和 ．其中转动的部分叫 ，不动的部分叫 ．发电机转子是由 、 或其它动力机带动．
6、交流电的有效值是根据电流的 效应来规定的．正弦交流电的有效值与峰值间的关系是ε＝ 、U＝ 、I＝ ．通常所说的交流电的数值，如果没有特别说明，一般都是指交流电的 值．
7、我国工农业生产和生活用的交流电．频率是 Hz，周期是 s，电流方向每分钟改变 次．
教学后记
交变电流内容比较简单，主要要掌握几种电流值，电压值的计算，学生掌握比较好。
变压器 电能的输送
教学目标：
1．了解变压器的工作原理，掌握理想变压器的电流、电压与匝数的关系．
2．理解远距离输电的原理．
教学重点：理想变压器的电流、电压与匝数的关系
教学难点：变压器的工作原理
教学方法：讲练结合，计算机辅助教学
教学过程：
一、理想变压器
1．理想变压器的构造、作用、原理及特征
构造：两组线圈（原、副线圈）绕在同一个闭合铁芯上构成变压器．
作用：在输送电能的过程中改变电压．
原理：其工作原理是利用了电磁感应现象．
特征：正因为是利用电磁感应现象来工作的，所以变压器只能在输送交变电流的电能过程中改变交变电压．
2．理想变压器的理想化条件及其规律．
在理想变压器的原线圈两端加交变电压U1后，由于电磁感应的原因，原、副线圈中都将产生感应电动势，根据法拉第电磁感应定律有：，
忽略原、副线圈内阻，有 U1＝E1 ， U2＝E2
另外，考虑到铁心的导磁作用而且忽略漏磁，即认为在任意时刻穿过原、副线圈的磁感线条数都相等，于是又有
由此便可得理想变压器的电压变化规律为
在此基础上再忽略变压器自身的能量损失（一般包括线圈内能量损失和铁芯内能量损失这两部分，分别俗称为“铜损”和“铁损”），有
而 而
于是又得理想变压器的电流变化规律为
由此可见：
（1）理想变压器的理想化条件一般指的是：忽略原、副线圈内阻上的分压，忽略原、副线圈磁通量的差别，忽略变压器自身的能量损耗（实际上还忽略了变压器原、副线圈电路的功率因数的差别．）
（2）理想变压器的规律实质上就是法拉第电磁感应定律和能的转化与守恒定律在上述理想条件下的新的表现形式．
这里要求熟记理想变压器的两个基本公式是：⑴ ，即对同一变压器的任意两个线圈，都有电压和匝数成正比。⑵P入=P出，即无论有几个副线圈在工作，变压器的输入功率总等于所有输出功率之和。
需要特别引起注意的是：
⑴只有当变压器只有一个副线圈工作时，才有：
⑵变压器的输入功率由输出功率决定，往往用到：，即在输入电压确定以后，输入功率和原线圈电压与副线圈匝数的平方成正比，与原线圈匝数的平方成反比，与副线圈电路的电阻值成反比。式中的R表示负载电阻的阻值，而不是“负载”。“负载”表示副线圈所接的用电器的实际功率。实际上，R越大，负载越小；R越小，负载越大。这一点在审题时要特别注意。
【例1】n2 L
n3 R
220V
n1
理想变压器初级线圈和两个次级线圈的匝数分别为n1=1760匝、n2=288匝、n3=800 0匝，电源电压为U1=220V。n2上连接的灯泡的实际功率为36W，测得初级线圈的电流为I1=0.3A，求通过n3的负载R的电流I3。
解：由于两个次级线圈都在工作，所以不能用I∝1/n，而应该用P1=P2+P3和U∝n。由U∝n可求得U2=36V，U3=1000V；由U1I1=U2I2+U3I3和I2=1A可得I3=0.03A。
A
A
A
A
零线
火线
火线
零线
零线
火线
零线
火线
A. B. C. D.
【例2】在变电站里，经常要用交流电表去监测电网上的强电流，所用的器材叫电流互感器。如下所示的四个图中，能正确反应其工作原理的是
解：电流互感器要把大电流变为小电流，因此原线圈的匝数少，副线圈的匝数多。监测每相的电流必须将原线圈串联在火线中。选A。
3．解决变压器问题的常用方法
思路1 电压思路.变压器原、副线圈的电压之比为U1/U2=n1/n2；当变压器有多个副绕组时U1/n1=U2/n2=U3/n3=……
思路2 功率思路.理想变压器的输入、输出功率为P入=P出，即P1=P2；当变压器有多个副绕组时P1=P2+P3+……
思路3 电流思路.由I=P/U知，对只有一个副绕组的变压器有I1/I2=n2/n1；当变压器有多个副绕组时n1I1=n2I2+n3I3+……
思路4 （变压器动态问题）制约思路.
（1）电压制约：当变压器原、副线圈的匝数比（n1/n2）一定时，输出电压U2由输入电压决定，即U2=n2U1/n1，可简述为“原制约副”.
（2）电流制约：当变压器原、副线圈的匝数比（n1/n2）一定，且输入电压U1确定时，原线圈中的电流I1由副线圈中的输出电流I2决定，即I1=n2I2/n1，可简述为“副制约原”.
（3）负载制约：①变压器副线圈中的功率P2由用户负载决定，P2=P负1+P负2+…；②变压器副线圈中的电流I2由用户负载及电压U2确定，I2=P2/U2；③总功率P总=P线+P2.
动态分析问题的思路程序可表示为：
U1P1
思路5 原理思路.变压器原线圈中磁通量发生变化，铁芯中ΔΦ/Δt相等；当遇到“”型变压器时有
ΔΦ1/Δt=ΔΦ2/Δt+ΔΦ3/Δt，
此式适用于交流电或电压（电流）变化的直流电，但不适用于稳压或恒定电流的情况.
【例3】如图，为一理想变压器，K为单刀双掷开关，P为滑动变阻器的滑动触头，U1为加在原线圈两端的电压，I1为原线圈中的电流强度，则
A.保持U1及P的位置不变，K由a合到b时，I1将增大
B.保持U1及P的位置不变，K由b合到a时，R消耗的功率减小
C.保持U1不变，K合在a处，使P上滑，I1将增大
D.保持P的位置不变，K合在a处，若U1增大，I1将增大
命题意图：以变压器动态问题为背景考查考生综合分析能力及逻辑思维能力.
错解分析：部分考生对变压器工作原理理解不深刻，辨不清原副线圈中的变量与不变量，理不明各量间"谁制约谁"的制约关系；导致错选.
解析：K由a合到b时，n1减小，由U1/U2=n1/n2，可知U2增大，P2=U22/R随之增大，而P1=P2，又P1=I1U1，从而I1增大，A正确；K由b合到a时，与上述情况相反，P2将减小，B正确；P上滑时，R增大，P2=U22/R减小，又P1=P2，P1=I1U1，从而I1减小，C错误；U1增大，由U1/U2=n1/n2可知，U2增大，I2=U2/R随之增大，由I1/I2=n2/n1可知I1也增大，D正确.故选项A、B、D正确.
【例4】一台理想变压器原线圈匝数n1=1100匝，两个副线圈的匝数分别是n2=60匝，n3=600匝，若通过两个副线圈中的电流强度分别是I2=1 A，I3=4 A，求原线圈中的电流强度.
命题意图：考查考生分析推理能力.
错解分析：违背能量守恒，生搬硬套公式，得出：，I1=3 A的错解.
解析：电流强度与匝数成反比，仅适用于理想变压器只有一只副线圈的情况，本题有两个副线圈，应根据理想变压器无能量损失来分析，由于理想变压器无能量损失，所以有P1=P2+P3（P1为原线圈输入功率，P2、P3分别为两只副线圈的输出功率）
根据电功率公式有：I1U1=I2U2+I3U3 ①
又因为，U2= ②
，U3=U1 ③
把②③代入①，整理得：I1n1=I2n2+I3n3
所以I1=A=2.24 A
二、远距离输电
一定要画出远距离输电的示意图来，包括发电机、两台变压器、输电线等效电阻和负载电阻。并按照规范在图中标出相应的物理量符号。一般设两个变压器的初、次级线圈的匝数分别为、n1、n1/ n2、n2/，相应的电压、电流、功率也应该采用相应的符号来表示。
从图中应该看出功率之间的关系是：P1=P1/，P2=P2/，P1/=Pr=P2。
电压之间的关系是：。
电流之间的关系是：。
可见其中电流之间的关系最简单，中只要知道一个，另两个总和它相等。因此求输电线上的电流往往是这类问题的突破口。
输电线上的功率损失和电压损失也是需要特别注意的。分析和计算时都必须用，而不能用。
特别重要的是要会分析输电线上的功率损失，由此得出结论： ⑴减少输电线功率损失的途径是提高输电电压或增大输电导线的横截面积。两者相比，当然选择前者。⑵若输电线功率损失已经确定，那么升高输电电压能减小输电线截面积，从而节约大量金属材料和架设电线所需的钢材和水泥，还能少占用土地。
需要引起注意的是课本上强调：输电线上的电压损失，除了与输电线的电阻有关，还与感抗和容抗有关。当输电线路电压较高、导线截面积较大时，电抗造成的电压损失比电阻造成的还要大。
~
R
【例5】 学校有一台应急备用发电机，内阻为r=1Ω，升压变压器匝数比为1∶4，降压变压器的匝数比为4∶1，输电线的总电阻为R=4Ω，全校22个教室，每个教室用“220V，40W”的灯6盏，要求所有灯都正常发光，则：⑴发电机的输出功率多大？⑵发电机的电动势多大？⑶输电线上损耗的电功率多大？
解：⑴所有灯都正常工作的总功率为22×6×40=5280W，用电器总电流为A，输电线上的电流A，降压变压器上：U2=4U2/=880V，输电线上的电压损失为：Ur=IRR=24V ，因此升压变压器的输出电压为U1/=UR+U2=904V，输入电压为U1=U1//4=226V，输入电流为I1=4I1/=24A，所以发电机输出功率为P出=U1I1=5424W
⑵发电机的电动势E=U1+I1r=250V
⑶输电线上损耗的电功率PR=IR2R=144W
【例6】 在远距离输电时，要考虑尽量减少输电线上的功率损失。有一个坑口电站，输送的电功率为P=500kW，当使用U=5kV的电压输电时，测得安装在输电线路起点和终点处的两只电度表一昼夜示数相差4800度。求：⑴这时的输电效率η和输电线的总电阻r。⑵若想使输电效率提高到98%，又不改变输电线，那么电站应使用多高的电压向外输电？
解；⑴由于输送功率为P=500kW，一昼夜输送电能E=Pt=12000度，终点得到的电能E /=7200度，因此效率η=60%。输电线上的电流可由I=P/U计算，为I=100A，而输电线损耗功率可由Pr=I 2r计算，其中Pr=4800/24=200kW，因此可求得r=20Ω。
⑵输电线上损耗功率，原来Pr=200kW，现在要求Pr/=10kW ，计算可得输电电压应调节为U / =22.4kV。
【例7】发电机输出功率为100 kW，输出电压是250 V，用户需要的电压是220 V，输电线电阻为10 Ω.若输电线中因发热而损失的功率为输送功率的4%，试求：
（1）在输电线路中设置的升、降压变压器原副线圈的匝数比.
（2）画出此输电线路的示意图.
（3）用户得到的电功率是多少？
解析：输电线路的示意图如图所示，
输电线损耗功率P线=100×4% kW=4 kW，又P线=I22R线
输电线电流I2=I3=20 A
原线圈中输入电流I1= A=400 A
所以
这样U2=U1=250×20 V=5000 V
U3=U2-U线=5000-20×10 V=4800 V
所以
用户得到的电功率P出=100×96% kW=96 kW
三、针对训练
1.（1995年上海）如图所示，理想变压器的输入端接正弦交流电，副线圈上通过输电线接有两个相同的灯泡L1和L2；输电线的等效电阻为R，开始时，电键K断开.当K接通时，以下说法中正确的是
A.副线圈的两端M、N的输出电压减小
B.副线圈输电线等效电阻R上的电压增大
C.通过灯泡L1的电流减小
D.原线圈中的电流增大
2.如图所示，理想变压器输入电压U1一定，两个副线圈的匝数分别为n2和n3，当把同一个电阻先后接在a、b间和c、d间时，通过电阻的电流和电阻两端的电压分别为I2、U2和I3、U3，变压器输入的电流分别为I1，I1′，则
A. B.
C. D.U1（I1+I1′）=U2I2+U3I3
3.（1996年上海）如图所示，在绕制变压器时，某人误将两个线圈绕在图示变压器铁芯的左右两个臂上，当通以交流电时，每个线圈产生的磁通量都只有一半通过另一个线圈，另一半通过中间的臂，已知线圈1、2的匝数比为N1∶N2=2∶1，在不接负载的情况下
A.当线圈1输入电压220 V时，线圈2输出电压为110 V
B.当线圈1输入电压220 V时，线圈2输出电压为55 V
C.当线圈2输入电压110 V时，线圈1输出电压为220 V
D.当线圈2输入电压110 V时，线圈1输出电压为110 V
4.在某交流电路中，有一正在工作的变压器，原、副线圈匝数分别为n1=600，n2=120，电源电压U1=220 V，原线圈中串联一个0.2 A的保险丝，为保证保险丝不被烧毁，则
A.负载功率不能超过44 W
B.副线圈电流最大值不能超过1 A
C.副线圈电流有效值不能超过1 A
D.副线圈电流有效值不能超过0.2 A
5.如图（a）、（b）所示，当图中a、b两端与e、f两端分别加上220 V的交流电压时，测得c、d间与g、h间的电压均为110 V.若分别在c、d两端与g、h两端加上110 V的交流电压，则a、b与e、f间的电压为
A.220 V，220 V B.220 V，110 V
C.110 V，110 V D.220 V，0
6.一理想变压器原线圈接交流电源，副线圈接电阻，则下列哪些方法可使输入功率增加为原来的2倍
A.次级线圈的匝数增加为原来的2倍
B.初级线圈的匝数增加为原来的2倍
C.负载电阻变为原来的2倍
D.副线圈匝数和负载电阻均变为原来的2倍
7.如图所示，变压器的原、副线圈的匝数比一定，原线圈的电压为U1时，副线圈的输出电压为U2，L1、L2、L3为三只完全相同的电灯，开始时，电键K开启，然后当电键K闭合时
A.电压U1不变，U2变大
B.电灯L1变亮，L2变暗
C.电灯L1变暗，L2变亮
D.原线圈中的电流变大
8.如图所示，理想变压器原、副线圈匝数n1∶n2∶n3=3∶2∶1，副线圈Ⅱ上接有“8 V，8 W”的灯泡L1、L2，副线圈Ⅲ上接有“6 V，9 W”的灯泡L3、L4，原线圈上接有电阻R1=3 Ω，当a、b两端接交变电源后，L1、L2正常发光，则交变电源的输出功率为
A.24 W
B.34 W
C.36 W
D.72 W
9.如图18-8，已知n1∶n2=4∶3，R2=100 Ω，变压器没有功率损耗，在原线圈上加上交流电压U1=40 sin100πtV，则R2上的发热功率是________W.若R3=25 Ω，发热功率与R2一样，则流过原线圈的电流I1和流过R3的电流I3之比为________.
参考答案：
1.BCD 2.ABCD 3.BD
4.AC 5.B 6.D 7.BD 8.C
9.4.5；3∶4
附：课前预习提纲
1、变压器是一种能改变 电压的设备．它是由一个闭合铁芯和绕在铁芯上的两个线圈组成的，跟电源相连的叫 线圈，跟负载相连的叫 线圈．理想变压器的输入功率 输出功率．
2、在输电导线上，由于电流的 效应，必然有一部分 能转化成 而损失掉，导线越长，损失越 ．根据焦耳定律表达式Ｑ＝ 可知，可以有两种方法来减少送电中的电能损失，一种是 ，另一种是 ．这两种方法中，适用于远距离输电的是 ，即利用变压器提高送电的电压．
3、关于变压器的几个公式：电压与匝数关系是 ；电流与匝数关系是 ；输入功率与输出功率关系是 ．并且应注意，原副线圈交流电的频率一定 ，且输入的功率由输出功率决定．
教学后记
了解变压器的工作原理，掌握理想变压器的电流、电压与匝数的关系．理解远距离输电的原理．高考要求难度也不高，学生练习和课堂反映看，学生对这部分内容掌握很好。
展开阅读全文
浙ICP备2021020529号-1 | 浙B2-20240490
