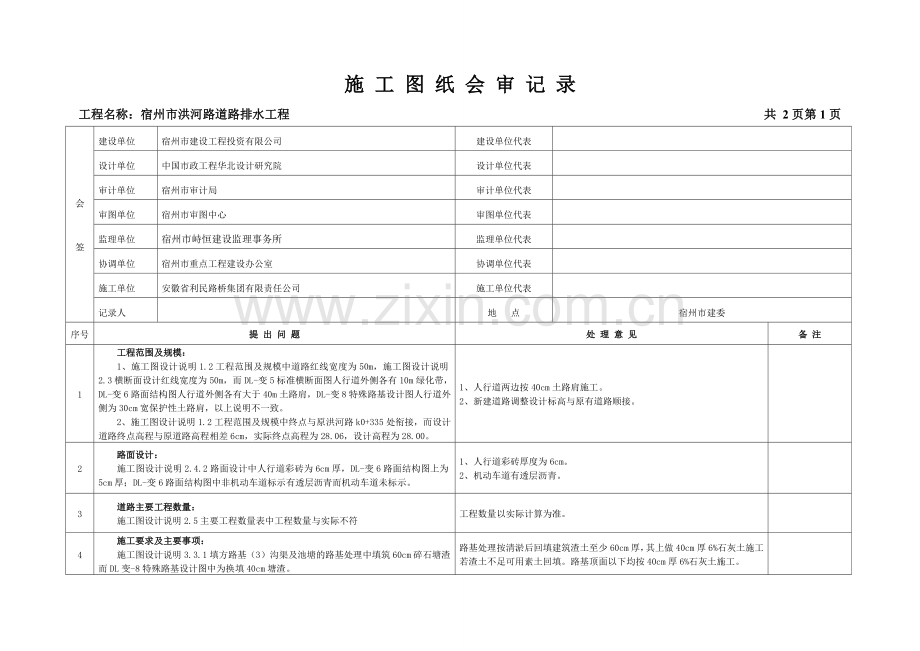

施 工 图 纸 会 审 记 录
工程名称：宿州市洪河路道路排水工程 共 2页第1页
会

签
建设单位
宿州市建设工程投资有限公司
建设单位代表

设计单位
中国市政工程华北设计研究院
设计单位代表

审计单位
宿州市审计局
审计单位代表

审图单位
宿州市审图中心
审图单位代表

监理单位
宿州市峙恒建设监理事务所
监理单位代表

协调单位
宿州市重点工程建设办公室
协调单位代表

施工单位
安徽省利民路桥集团有限责任公司
施工单位代表

记录人

地 点
宿州市建委
序号
提 出 问 题
处 理 意 见
备 注
1
工程范围及规模：
1、施工图设计说明1.2工程范围及规模中道路红线宽度为50m，施工图设计说明2.3横断面设计红线宽度为50m，而DL-变5标准横断面图人行道外侧各有10m绿化带，DL-变6路面结构图人行道外侧各有大于40m土路肩，DL-变8特殊路基设计图人行道外侧为30cm宽保护性土路肩，以上说明不一致。
2、施工图设计说明1.2工程范围及规模中终点与原洪河路k0+335处衔接，而设计道路终点高程与原道路高程相差6cm，实际终点高程为28.06，设计高程为28.00。
1、人行道两边按40cm土路肩施工。
2、新建道路调整设计标高与原有道路顺接。

2
路面设计：
施工图设计说明2.4.2路面设计中人行道彩砖为6cm厚，DL-变6路面结构图上为5cm厚；DL-变6路面结构图中非机动车道标示有透层沥青而机动车道未标示。
1、 人行道彩砖厚度为6cm。
2、 机动车道有透层沥青。

3
道路主要工程数量：
施工图设计说明2.5主要工程数量表中工程数量与实际不符
工程数量以实际计算为准。

4
施工要求及主要事项：
施工图设计说明3.3.1填方路基（3）沟渠及池塘的路基处理中填筑60cm碎石塘渣
而DL变-8特殊路基设计图中为换填40cm塘渣。
路基处理按清淤后回填建筑渣土至少60cm厚，其上做40cm厚6%石灰土施工若渣土不足可用素土回填。路基顶面以下均按40cm厚6%石灰土施工。

施 工 图 纸 会 审 记 录
工程名称：宿州市洪河路道路排水工程 共 2页第2页
序号
提 出 问 题
处 理 意 见
备 注
5
管道开槽：施工图设计说明五、施工方法及注意事项一管道开槽中关于开槽边坡坡度为1：2～1：3是否有误？
开槽边坡坡度按1：0.67实施。

6
管道基础：施工图设计说明五、施工方法及注意事项三管道基础中基础做法采用图集04S516/13。该图页中管道基础适用于预应力管道。
改为按图集04S516/9施工。

7
纵断面图及预埋支管：
1、施工图设计说明五、施工方法及注意事项五预埋支管中，支管埋至规划红线外2m处，并设检查井1座，在检查井外预埋一节支管，而排水管道平面布置图中未标示出在检查井外预埋的一节支管。
2、施工图设计说明五、施工方法及注意事项五预埋支管中，预埋支管长度见平面图，而排水管道平面布置图中并未标示支管长度，且预留检查井位置标示在红线内，其实预留井应在红线外。
1、按图纸说明施工，井外有预埋管。
2、预留井应在红线外，预留支管一般长度2+2+50+2+2=58m。

8
雨水收水井：
1、施工图设计说明五、施工方法及注意事项六中雨水收水井采用双箅雨水口，选用图集05S518/10。DL-变12收水井井口细部尺寸大样图中收水井为单箅雨水口。铸铁井箅易丢失。
2、排水管道平面布置图收水井位于机动车道外侧。
1、收水井改为选用图集05S518/9单箅雨水口，井箅改为砼井箅。
2、收水井应位于非机动车道外侧，在机、非分隔带处增加56处泄水槽。
3、收水管一般长度为39m。

9
检查井：
施工图设计说明五、施工方法及注意事项七中检查井采用图集04S531-5，DL变-11检查井井圈加固处理图中检查井图示为收口式检查井。建议检查井盖下增做安全网。
雨水检查井改为02S515-11Φ1000收口式、02S515-17Φ1500盖板式，
污水检查井改为02S515-20Φ1000收口式做法。

10
排水主要工程量：
1、施工图设计说明七、主要工程量中无d300平口收水支管、d600预埋支管数量，d300承插管、d400承插管、φ1000检查井、φ1500卧泥井检查井数量与实际不符。
工程数量以实际施工图纸为准。

11
K0+914-k1+171段排水工程施工：
K0+914-k1+171段雨、污水预留管、收水支管等过路管施工时，是否要采取破除原水泥砼路面方法施工，其雨水收水井如何施工。
1、K0+720-k1+190段南侧增加600雨水管，布置在道路右侧距中线13.5米位置。北侧增加300污水管，布置在道路左侧距路中线23米位置。
2、取消该段过路横管，K0+914-k1+190段收水井改为侧立式，为收集该段雨水，在原道路两侧增做侧石。
3、原西昌路雨、污水收集去向已改变，洪河路与西昌路交叉路口处雨、污水过路横管可以取消，该段新增设纵向雨、污水管可以不考虑西昌路的雨、污水收集问题。
