jade6.5教程(xrd物相分析).doc

第一部分 物相分析
1.打开您的数据。File—read…
打开后的界面如图1：

图1
2.很多人说打开数据后要平滑曲线，但是我个人认为还是先不要平滑的好，因为每一次的平滑曲线操作都会造成数据失真。我更倾向于物相分析完毕后，平滑曲线，使得输出的报告更易读。但是，到底要不要在此平滑曲线取决于您自己。平滑曲线的操作如下：

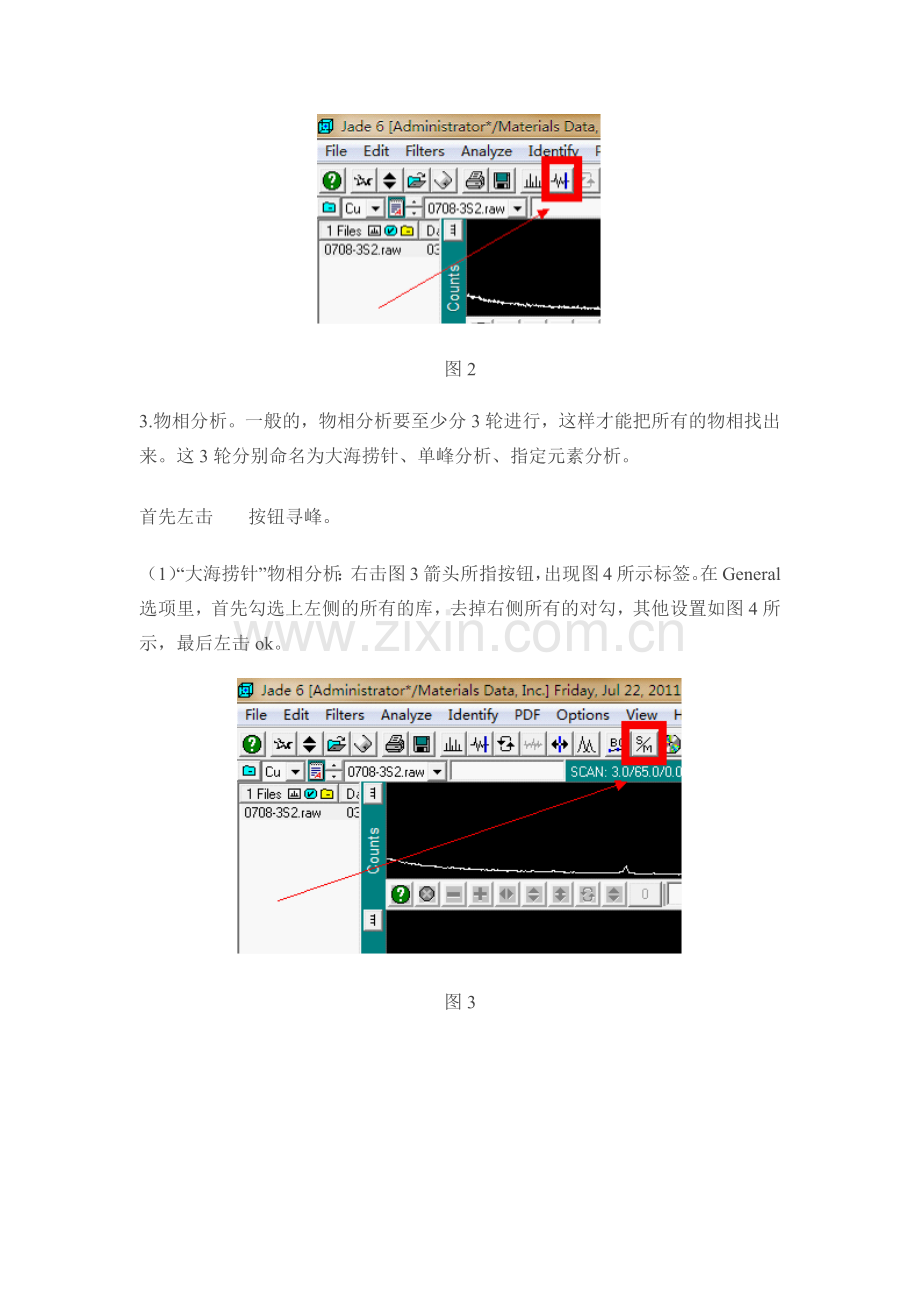

右击图2中箭头所指按钮，可以进行参数设置，左击就是平滑曲线。

图2
3.物相分析。一般的，物相分析要至少分3轮进行，这样才能把所有的物相找出来。这3轮分别命名为大海捞针、单峰分析、指定元素分析。
首先左击按钮寻峰。
（1）“大海捞针”物相分析：右击图3箭头所指按钮，出现图4所示标签。在General选项里，首先勾选上左侧的所有的库，去掉右侧所有的对勾，其他设置如图4所示，最后左击ok。

图3

图4
    完成上述步骤，出现图5所示界面。显示了矿物名称、化学式、FOM值、PDF-#、RIR等内容。矿物的排序是按FOM值由小到大排列的，FOM值越小，表示存在这种矿物的可能性越大（但不绝对）。当鼠标左击到一个矿物时，在X衍射图谱显示栏会显示蓝色的线，选择与X衍射图谱拟合最好的矿物，然后在矿物名称前面勾选，表示你认为存在此矿物（如图6）。注意：选择矿物时，要尽量选取有RIR值的矿物，否则后面的定量工作将不能继续。
图5

图6
（2）单峰分析：完成大海捞针后，可能还有峰没有对上，此时要用此法。
在大海捞针的基础上，左击图7方框内的按钮，然后按照图8内标明的步骤操作。然后重复大海捞针的操作（与大海捞针不同的是，此时系统只选择与你选中的峰对应的物相）。

图7

图8
（3）指定元素分析：完成大海捞针、单峰分析后，可能有些矿物还没有分析出来，用此法。
右击图9箭头所指按钮，出现图10所示标签。在General选项里，在图10所示的地方勾选，出现图11。选择你认为自己样品可能存在的元素，点ok。回到图10所示，再点ok。接下来又是选择物相了，方法同上，不再赘述。

图9

图10

图11

完成物相分析后，左击BG按钮，扣除背景值。
这里还缺少一部，叫做“拟合”，由于时间关系，过几天补上。之前这一步没写，但是与大家交流以后，发现还是写上比较好。如果之前对大家造成了误导，请原谅。
第二部分 物相定量分析
在第一部分的基础上，进行第二部分的操作。
左击图12中的按钮，选择WPF Refirement…。到这步的时候，可能会出现图13所示的提醒，可以从网上搜索MSFLXGRD.OCX这一文件，或从其它电脑里搜索这一文件，然后将其复制到 Windows\System32文件夹下就可以了。 然后按图14所示步骤操作。

图12

图13

图14
等出现结果后，左击图14所示标签内的Print按钮，打印计算结果即可（打印效果如图15所示）。

图15
第三部分 分析报告的给出
本章主要侧重于GIS Lab 418要求的报告格式。
点右键，选择Peak List，按OK。然后按图16所示操作。

图16
然后按图17操作。

图17
左击图18所示方框内的Report，选择Peak ID（Extended）。

图18
按图19所示操作。

图19
然后左击File，选择Print Setup（注意：不能用微软的虚拟打印机！），出现Print Setup界面。
按图20操作。

图20
选择Font&Line Toolbar，出现图21

图21
设置好字体格式后，左击“A”按钮就可以写字了。在写好的字上面右击是删除该字。左击可以拖动该字。
按照刚才图19所记下的每条参考线对应的物相（左起第一条参考线的编号为1），将其标注在峰的上方。完成后，就可以按Print，打印报告了。报告效果见图22.
