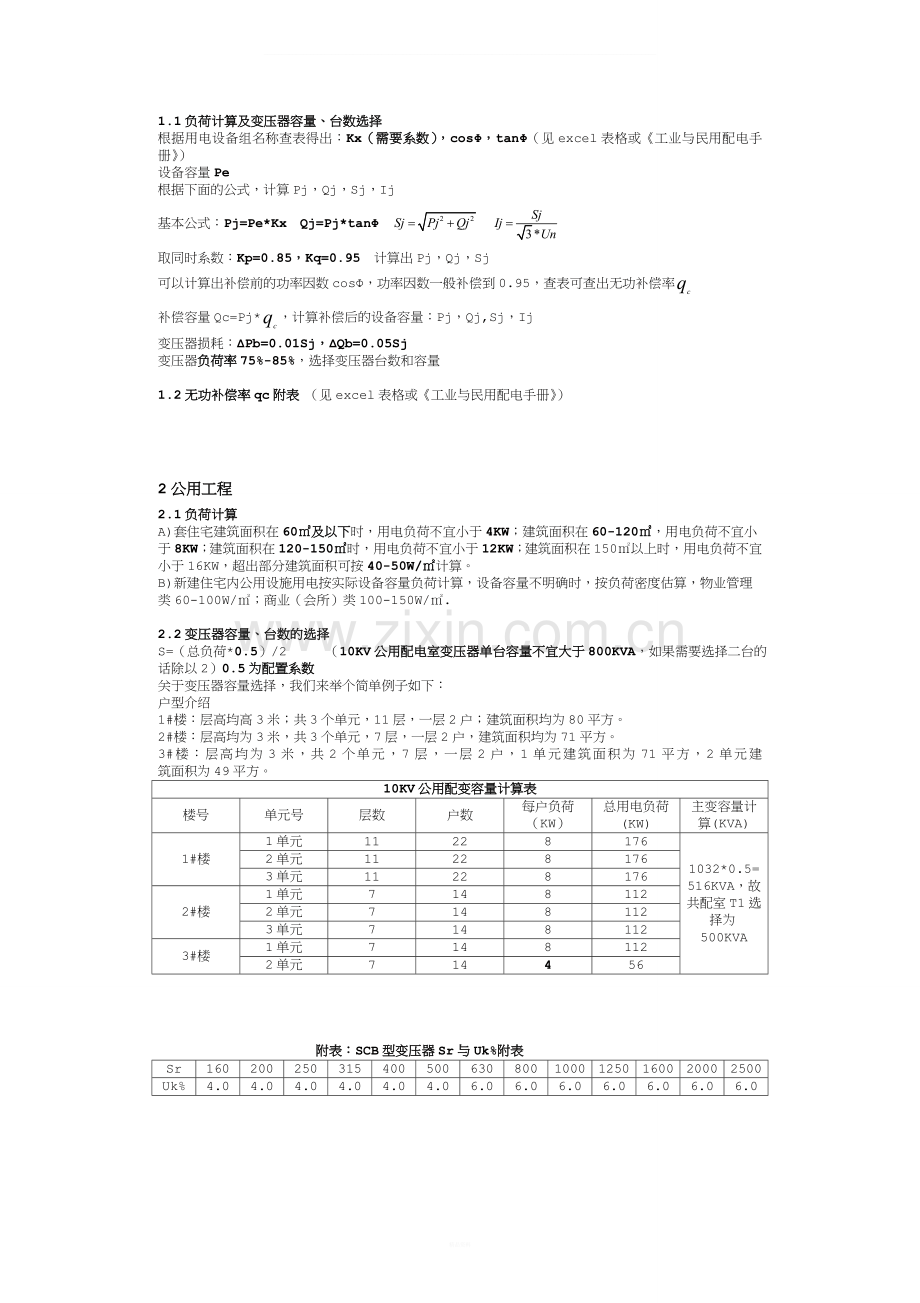

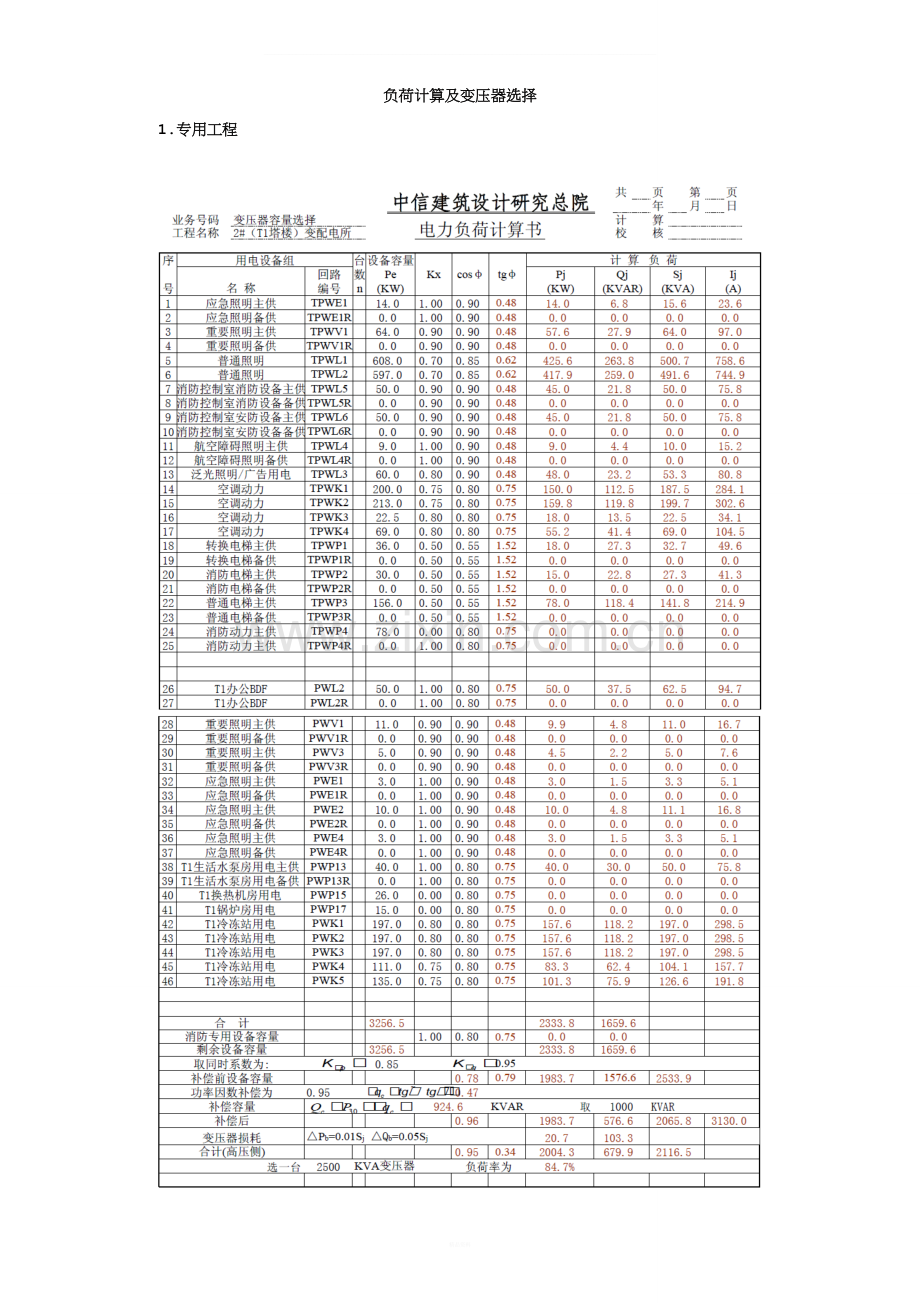

_负荷计算及变压器选择1.专用工程1.1负荷计算及变压器容量、台数选择根据用电设备组名称查表得出：Kx（需要系数），cos，tan（见excel表格或工业与民用配电手册）设备容量Pe根据下面的公式，计算Pj，Qj，Sj，Ij基本公式：Pj=Pe*Kx Qj=Pj*tan 取同时系数：Kp=0.85，Kq=0.95 计算出Pj，Qj，Sj可以计算出补偿前的功率因数cos，功率因数一般补偿到0.95，查表可查出无功补偿率补偿容量Qc=Pj*，计算补偿后的设备容量：Pj，Qj,Sj，Ij变压器损耗：Pb=0.01Sj，Qb=0.05Sj变压器负荷率75%-85%，选择变压器台数和容量1.2无功补偿率qc附表 （见excel表格或工业与民用配电手册） 2公用工程2.1负荷计算A)套住宅建筑面积在60及以下时，用电负荷不宜小于4KW；建筑面积在60-120，用电负荷不宜小于8KW；建筑面积在120-150时，用电负荷不宜小于12KW；建筑面积在150以上时，用电负荷不宜小于16KW，超出部分建筑面积可按40-50W/计算。B)新建住宅内公用设施用电按实际设备容量负荷计算，设备容量不明确时，按负荷密度估算，物业管理类60-100W/；商业（会所）类100-150W/.2.2变压器容量、台数的选择S=（总负荷*0.5）/2 （10KV公用配电室变压器单台容量不宜大于800KVA，如果需要选择二台的话除以2）0.5为配置系数关于变压器容量选择，我们来举个简单例子如下：户型介绍1#楼：层高均高3米；共3个单元，11层，一层2户；建筑面积均为80平方。2#楼：层高均为3米，共3个单元，7层，一层2户，建筑面积均为71平方。3#楼：层高均为3米，共2个单元，7层，一层2户，1单元建筑面积为71平方，2单元建 筑面积为49平方。10KV公用配变容量计算表楼号单元号层数户数每户负荷（KW）总用电负荷(KW)主变容量计算(KVA)1#楼1单元112281761032*0.5=516KVA，故共配室T1选择为500KVA2单元112281763单元112281762#楼1单元71481122单元71481123单元71481123#楼1单元71481122单元714456 附表：SCB型变压器Sr与Uk%附表Sr16020025031540050063080010001250160020002500Uk%4.04.04.04.04.04.06.06.06.06.06.06.06.0Welcome ToDownload !欢迎您的下载，资料仅供参考！精品资料
